Familia de cables para equipos y aplicaciones mineras, organizada por tipo de cable.
Producto principal

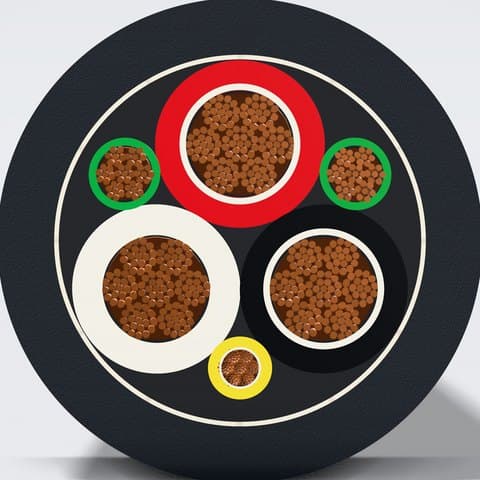

Cable portátil multiconductor para alimentar equipos y maquinaria móviles. Además de los conductores de fase, lleva conductores de puesta a tierra y un conductor aislado de verificación de tierra, que se conecta al circuito de monitoreo de continuidad de tierra del equipo.

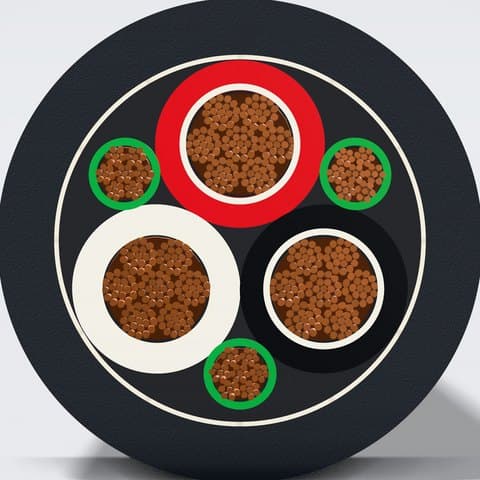

Cable portátil multiconductor para alimentar equipos y maquinaria móviles. Lleva conductores de fase y conductores de puesta a tierra, sin conductor de verificación de tierra.

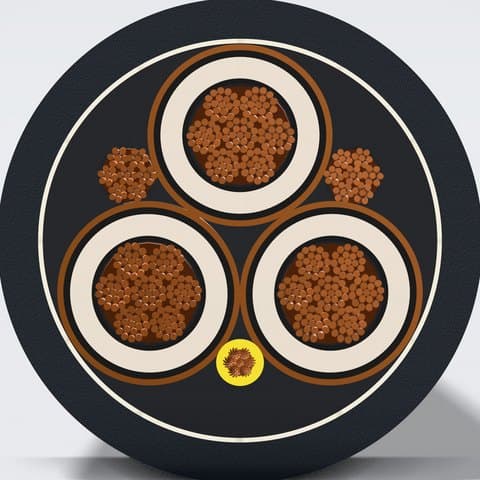

Cable portátil con tres conductores de fase, cada uno con pantalla individual, dos conductores de puesta a tierra y un conductor de verificación de tierra. Alimenta equipo móvil de minería de media tensión: palas eléctricas, dragalinas, perforadoras, excavadoras eléctricas, minadores continuos, frentes largos (longwall) y subestaciones móviles.

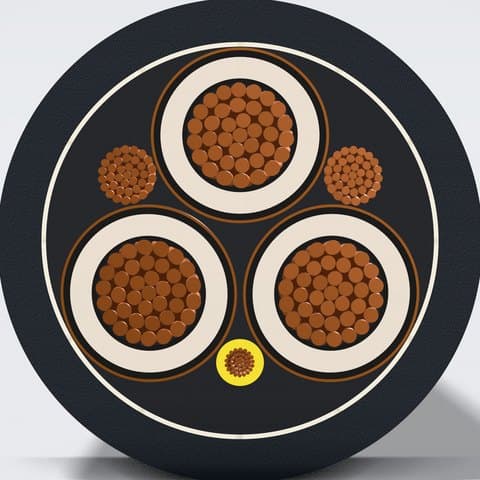

Cable de energía para minas con tres conductores de fase, cada uno con pantalla individual de cinta de cobre, dos conductores de puesta a tierra y un conductor de verificación de tierra. Se usa como alimentador entre las unidades del sistema de distribución de la mina: subestaciones, casetas de interruptores y centros de potencia portátiles.

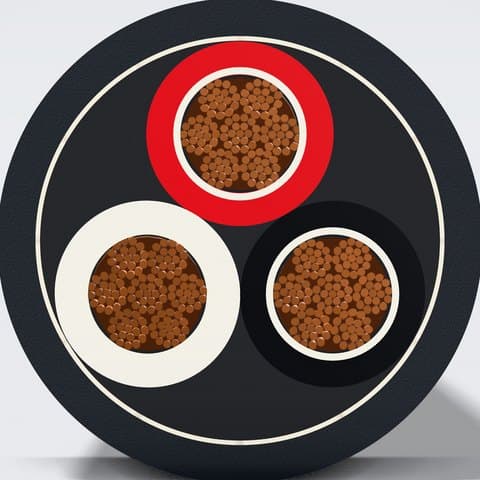

Cable portátil para alimentar equipos móviles o portátiles. Según ICEA no lleva conductor de puesta a tierra ni de verificación de tierra. La NOM-001-SEDE-2012 admite de 1 a 6 conductores de 12 AWG a 500 kcmil, y un conductor de 501 a 1,000 kcmil.
Selección
Desplace la tabla horizontalmente para ver todos los productos.
| Atributo | Type G-GC | Type G | SHD-GC | MP-GC | Type W |
|---|---|---|---|---|---|
| Tensión | 2,000 V | 2,000 V | 2,000 a 25,000 V, según la clase | 5,000 a 25,000 V, según la clase | 2,000 V |
| Calibres | 12 AWG a 500 kcmil (3.31 a 253 mm²) | 12 AWG a 500 kcmil (3.31 a 253 mm²) | 6 AWG a 500 kcmil (13.3 a 253 mm²); 2 AWG a 250 kcmil en 15 y 25 kV | 6 AWG a 500 kcmil (13.3 a 253 mm²); 2 AWG a 500 kcmil en 15 y 25 kV | 12 AWG a 500 kcmil (3.31 a 253 mm²); de un conductor, hasta 1,000 kcmil (507 mm²) |
| Temperatura | 90 °C, máxima del conductor | 90 °C, máxima del conductor | 90 °C, máxima del conductor | 90 °C, máxima del conductor | 90 °C, máxima del conductor |
| Conductor | Cobre, con cableado flexible; hilos normalmente estañados. Cinta separadora no conductora sobre cada conductor. | Cobre, con cableado flexible; hilos normalmente estañados. Cinta separadora no conductora sobre cada conductor. | Tres, de cobre con cableado flexible (hilos normalmente estañados), de 13.3 mm² (6 AWG) o mayores, cada uno con una capa semiconductora extruida encima (pantalla del conductor). | Tres, de cobre con cableado concéntrico clase B o C; construcción habitual en cobre desnudo, compactado, clase B, cada uno con una capa semiconductora extruida encima (pantalla del conductor). Conductores de aluminio: a consultar. | Cobre desnudo o estañado, con cableado flexible. Cinta separadora no conductora sobre cada conductor. |
| Aislamiento | Termofijo (EPR). Espesor nominal según calibre: 1.52 mm (12 a 2 AWG), 2.03 mm (1 a 4/0 AWG) y 2.41 mm (250 a 500 kcmil). | Termofijo (EPR). Espesor nominal según calibre: 1.52 mm (12 a 2 AWG), 2.03 mm (1 a 4/0 AWG) y 2.41 mm (250 a 500 kcmil). | Termofijo de etileno-propileno (EPR), 90 °C. Espesor típico: 5 kV, 2.79 mm (3.05 mm desde 250 kcmil); 8 kV, 3.81 mm; 15 kV, 5.33 mm; 25 kV, 6.60 mm. Se confirma en la cotización. | Termofijo de etileno-propileno (EPR) o polietileno de cadena cruzada (XLP), 90 °C. Espesor típico para nivel de aislamiento del 100 %: 5 kV, 2.29 mm; 8 kV, 2.92 mm; 15 kV, 4.45 mm; 25 kV, 6.60 mm. Nivel del 133 %: a consultar. Se confirma en la cotización. | Termofijo (EPR). Espesor nominal según calibre: 1.52 mm (12 a 2 AWG), 2.03 mm (1 a 4/0 AWG), 2.41 mm (250 a 500 kcmil) y 2.80 mm (501 a 1,000 kcmil, de un conductor). |
| Tierra | Dos, de cobre, con cubierta verde. Área total no menor que el 50 % del área de un conductor de fase. | Tres, de cobre, con cubierta verde, en los intersticios entre los conductores de fase. Área total no menor que el 50 % del área de un conductor de fase. | Dos, de cobre flexible normalmente estañado, sin aislamiento, en los intersticios exteriores y en contacto con las pantallas; área total no menor que la mitad de la de un conductor de fase. | Dos, de cobre sin aislamiento, en los intersticios exteriores; en minas subterráneas de carbón de EE. UU., área total no menor que la mitad de la de un conductor de fase. | No lleva (según ICEA). La UL 1650 permite, en cables de 3 o más conductores, un conductor de tierra verde totalmente aislado; si se requiere, debe indicarse en el pedido. |
| Tierra piloto | Uno, de cobre aislado, color amarillo. Calibre típico: 10 AWG para fases de 2 AWG o menores, 8 AWG de 1 a 4/0 AWG y 6 AWG de 250 a 500 kcmil; se confirma en la cotización. | No lleva: el tipo G no tiene conductor de verificación de tierra. | Uno, de cobre aislado, color amarillo, en un intersticio exterior. Calibre típico: 8 AWG hasta 4/0 AWG y 6 AWG desde 250 kcmil; se confirma en la cotización. | Uno, de cobre aislado, color amarillo; habitualmente 8 AWG, con aislamiento de polipropileno. Se confirma en la cotización. | No lleva: el tipo W no tiene conductor de verificación de tierra. |
| Pantalla | No lleva (tipo no blindado). | No lleva (tipo no blindado). | En cada conductor de fase: capa semiconductora sobre el aislamiento, extruida o en cinta, con cobertura del 100 % (pantalla del aislamiento), y malla de alambres de cobre estañado y de hilos de nylon de colores, conectada a tierra (pantalla metálica); los colores del nylon identifican las fases. | En cada conductor de fase: capa semiconductora extruida en contacto con el aislamiento (pantalla del aislamiento) y cinta de cobre aplicada en hélice con solape, conectada a tierra (pantalla metálica). Cintas de colores bajo la cinta de cobre para identificar las fases. | No lleva (tipo no blindado). |
| Cubierta | Termofijo resistente al aceite, para servicio pesado (CPE). Color negro; otros colores, a pedido. Rellenos y cinta de amarre bajo la cubierta. | Termofijo resistente al aceite, para servicio pesado (CPE). Color negro; otros colores, a pedido. Rellenos y cinta de amarre bajo la cubierta. | Termofijo para servicio pesado, resistente al aceite y a la abrasión (CPE), normalmente de dos capas con refuerzo. Color negro; otros colores, a pedido. Rellenos y cinta de amarre bajo la cubierta. | Normalmente una sola capa de CPE termofijo o PVC termoplástico. Color negro; otros colores, a pedido. Rellenos y cinta de amarre bajo la cubierta. Dimensiones y pesos de la tabla: referencia con cubierta CPE; otras construcciones, a consultar. | Termofijo resistente al aceite, para servicio pesado (CPE). Color negro; otros colores, a pedido. Rellenos y cinta de amarre bajo la cubierta. |
Cotización
Envíe el tipo de cable, la cantidad y los requisitos de su proyecto por WhatsApp o por email.
