TEBAOFLEX · Cables mineros

Cable de energía portátil tipo SHD-GC

Name: SHD-GC
Brand: TEBAOFLEX

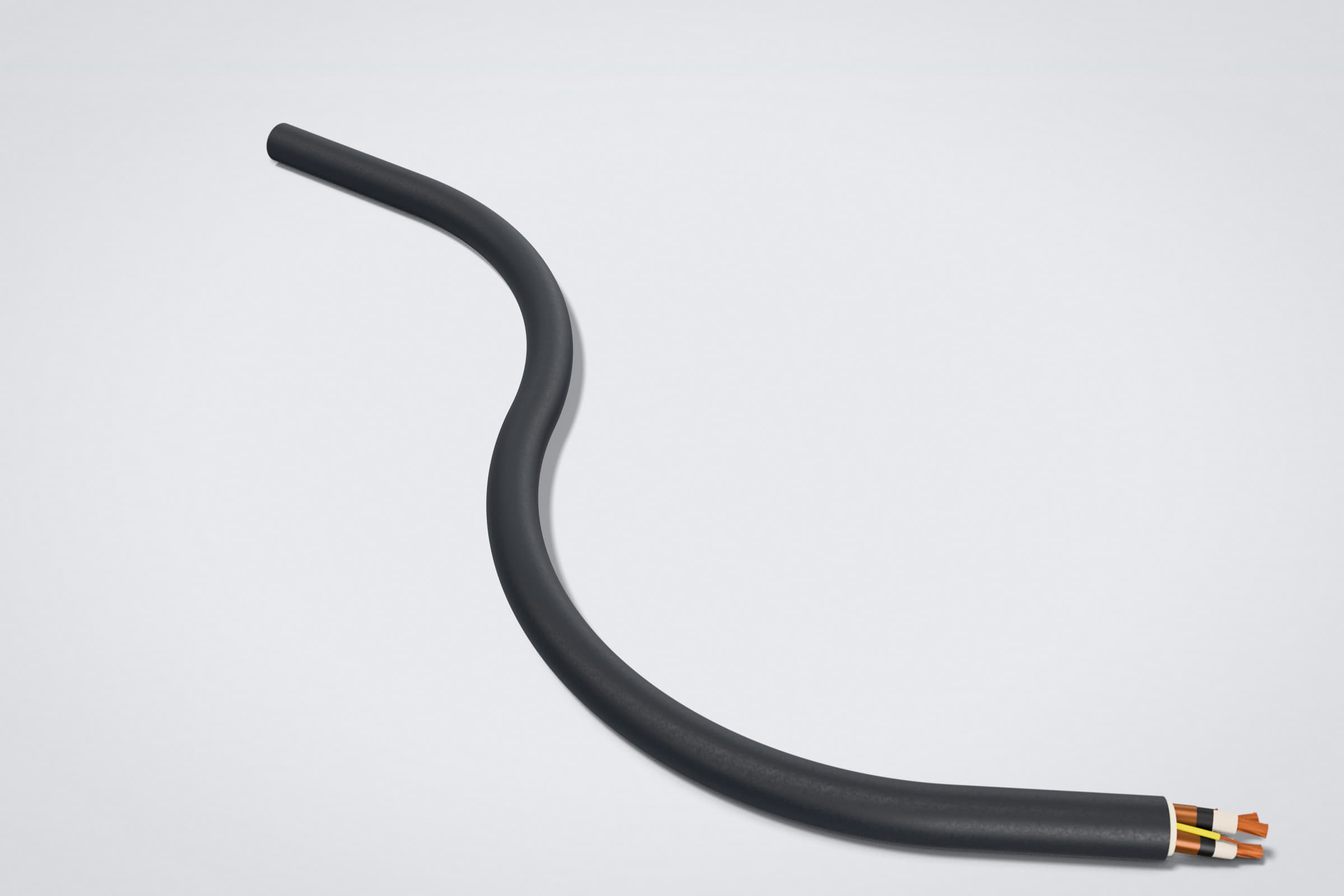

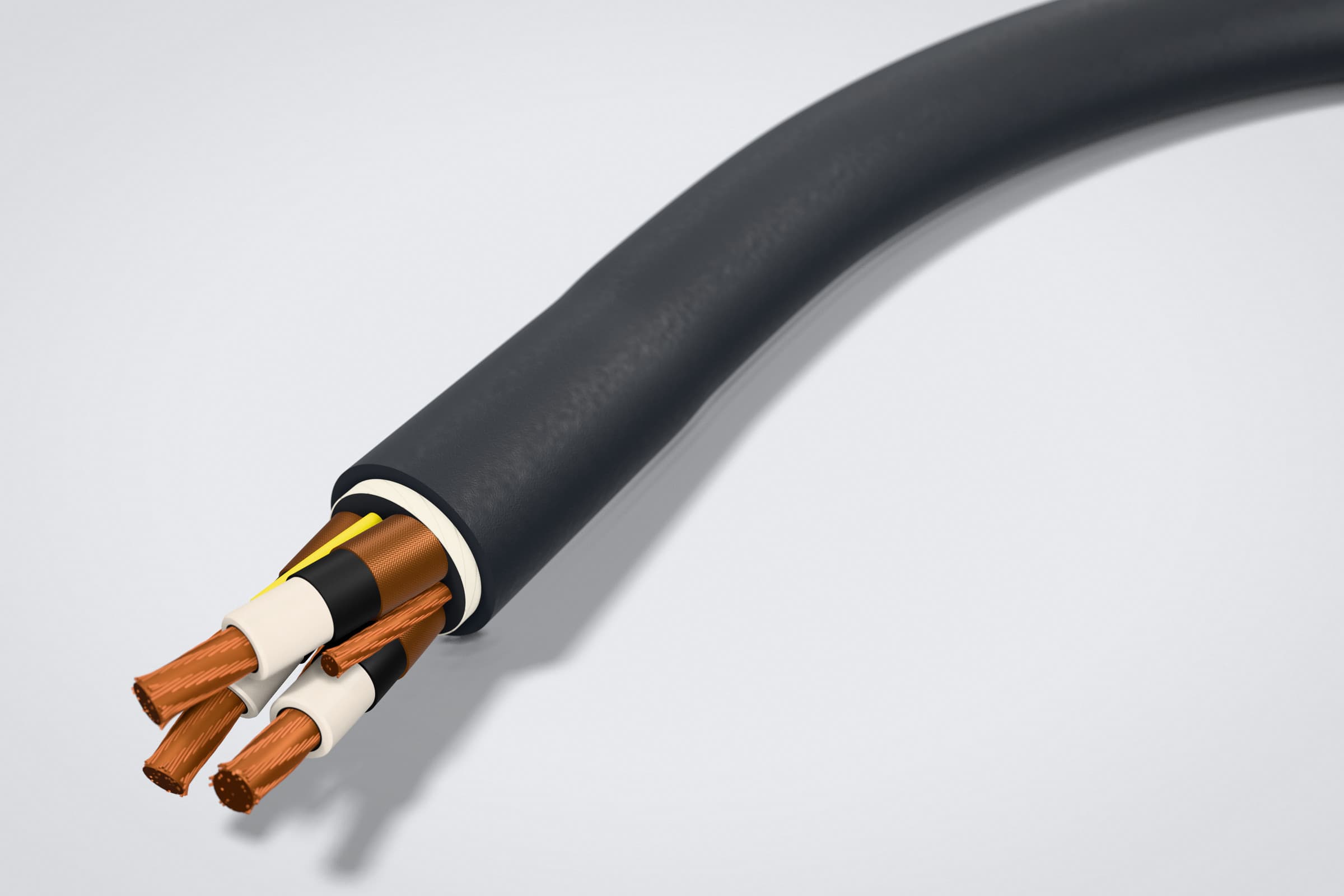

Vista general1 / 8

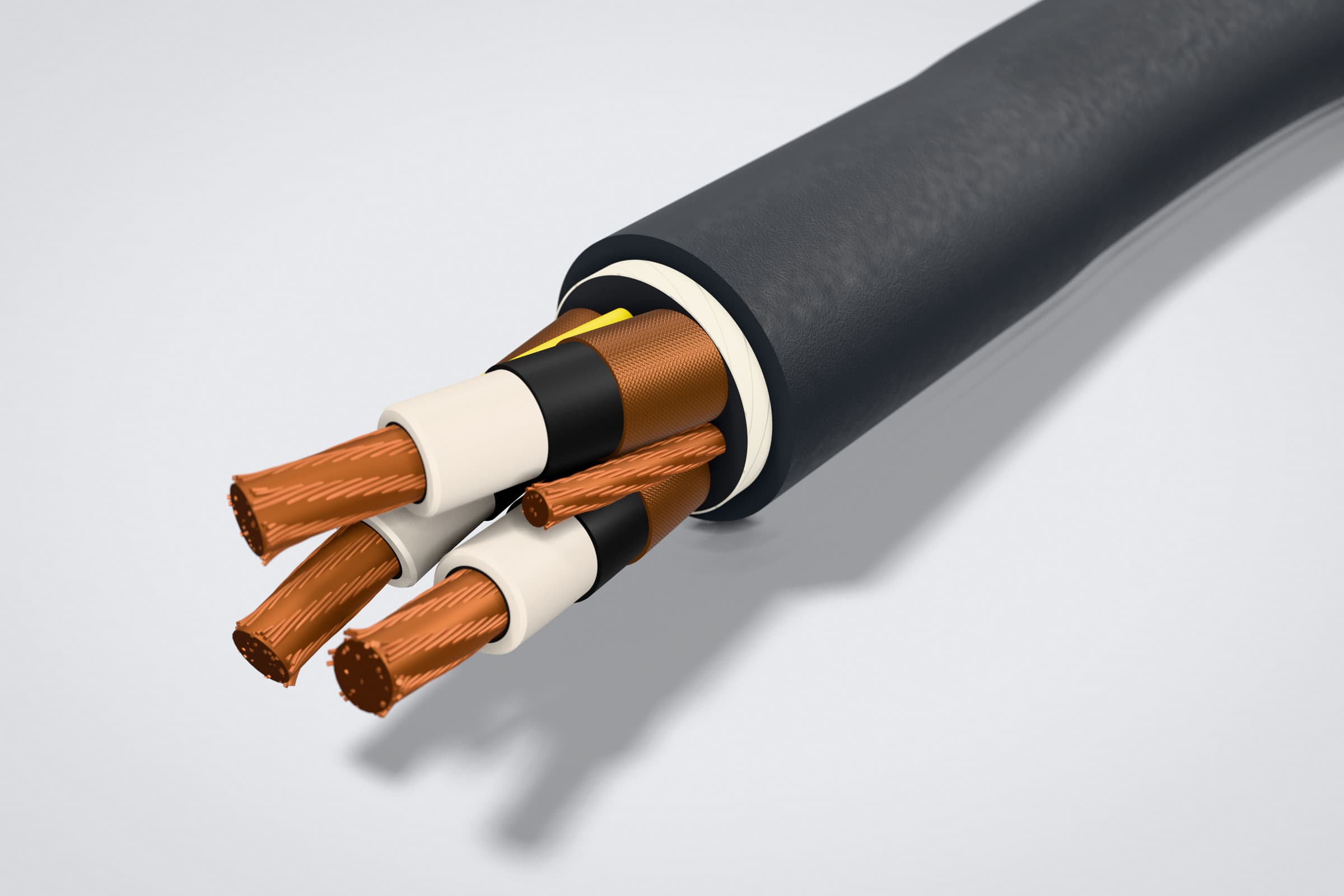

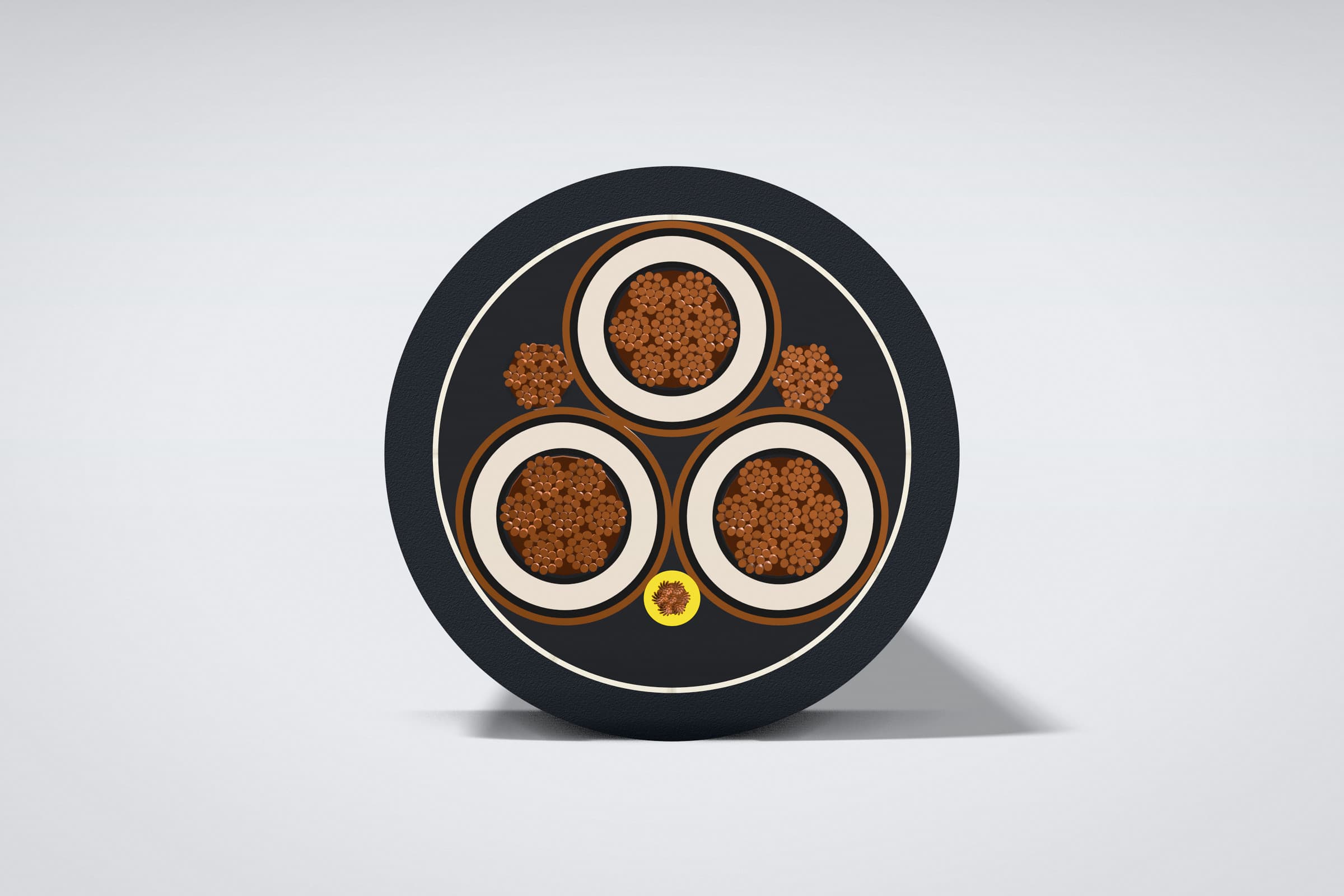

Cable portátil con tres conductores de fase, cada uno con pantalla individual, dos conductores de puesta a tierra y un conductor de verificación de tierra. Alimenta equipo móvil de minería de media tensión: palas eléctricas, dragalinas, perforadoras, excavadoras eléctricas, minadores continuos, frentes largos (longwall) y subestaciones móviles.

ICEA S-75-381

Tensión: 2,000 a 25,000 V, según la clase
Calibres: 6 AWG a 500 kcmil (13.3 a 253 mm²); 2 AWG a 250 kcmil en 15 y 25 kV
Temperatura: 90 °C, máxima del conductor
Conductor: Tres, de cobre con cableado flexible (hilos normalmente estañados), de 13.3 mm² (6 AWG) o mayores, cada uno con una capa semiconductora extruida encima (pantalla del conductor).
Aislamiento: Termofijo de etileno-propileno (EPR), 90 °C. Espesor típico: 5 kV, 2.79 mm (3.05 mm desde 250 kcmil); 8 kV, 3.81 mm; 15 kV, 5.33 mm; 25 kV, 6.60 mm. Se confirma en la cotización.
Tierra: Dos, de cobre flexible normalmente estañado, sin aislamiento, en los intersticios exteriores y en contacto con las pantallas; área total no menor que la mitad de la de un conductor de fase.
Tierra piloto: Uno, de cobre aislado, color amarillo, en un intersticio exterior. Calibre típico: 8 AWG hasta 4/0 AWG y 6 AWG desde 250 kcmil; se confirma en la cotización.
Pantalla: En cada conductor de fase: capa semiconductora sobre el aislamiento, extruida o en cinta, con cobertura del 100 % (pantalla del aislamiento), y malla de alambres de cobre estañado y de hilos de nylon de colores, conectada a tierra (pantalla metálica); los colores del nylon identifican las fases.
Cubierta: Termofijo para servicio pesado, resistente al aceite y a la abrasión (CPE), normalmente de dos capas con refuerzo. Color negro; otros colores, a pedido. Rellenos y cinta de amarre bajo la cubierta.

Solicitud de cotización

SHD-GC

Clase de tensión

Modelo

Cantidad

Solicitud actual

Producto: SHD-GC

WhatsApp Enviar email

Modelos y especificaciones

Seleccione la configuración del cable

Diámetros, espesores, conductores de tierra y pesos: valores típicos de referencia según la configuración; los valores definitivos del cable suministrado se confirman en la cotización. Los datos no disponibles se indican como A consultar.

Clase de tensión

Modelos disponibles de SHD-GC
Modelo	Área del conductor de fase (mm²)	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A)	Conductores de puesta a tierra (AWG)	Espesor típico de la cubierta (mm)	Diámetro exterior típico (mm)	Peso típico (kg/km)
3 × 6 AWG (5 kV)	Área del conductor de fase (mm²) · 13.3	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 93	Conductores de puesta a tierra (AWG) · 2 × 10	Espesor típico de la cubierta (mm) · 4.7	Diámetro exterior típico (mm) · 39.6	Peso típico (kg/km) · 2,320
3 × 4 AWG (5 kV)	Área del conductor de fase (mm²) · 21.2	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 122	Conductores de puesta a tierra (AWG) · 2 × 8	Espesor típico de la cubierta (mm) · 4.7	Diámetro exterior típico (mm) · 42.7	Peso típico (kg/km) · 2,820
3 × 3 AWG (5 kV)	Área del conductor de fase (mm²) · 26.7	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 140	Conductores de puesta a tierra (AWG) · A consultar	Espesor típico de la cubierta (mm) · A consultar	Diámetro exterior típico (mm) · 45.2	Peso típico (kg/km) · A consultar
3 × 2 AWG (5 kV)	Área del conductor de fase (mm²) · 33.6	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 159	Conductores de puesta a tierra (AWG) · 2 × 6	Espesor típico de la cubierta (mm) · 5.2	Diámetro exterior típico (mm) · 47.5	Peso típico (kg/km) · 3,720
3 × 1 AWG (5 kV)	Área del conductor de fase (mm²) · 42.4	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 184	Conductores de puesta a tierra (AWG) · 2 × 5	Espesor típico de la cubierta (mm) · 5.2	Diámetro exterior típico (mm) · 49.5	Peso típico (kg/km) · 4,170
3 × 1/0 AWG (5 kV)	Área del conductor de fase (mm²) · 53.5	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 211	Conductores de puesta a tierra (AWG) · 2 × 4	Espesor típico de la cubierta (mm) · 5.6	Diámetro exterior típico (mm) · 52.8	Peso típico (kg/km) · 4,810
3 × 2/0 AWG (5 kV)	Área del conductor de fase (mm²) · 67.4	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 243	Conductores de puesta a tierra (AWG) · 2 × 3	Espesor típico de la cubierta (mm) · 5.6	Diámetro exterior típico (mm) · 55.9	Peso típico (kg/km) · 5,660
3 × 3/0 AWG (5 kV)	Área del conductor de fase (mm²) · 85.0	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 279	Conductores de puesta a tierra (AWG) · 2 × 2	Espesor típico de la cubierta (mm) · 6.0	Diámetro exterior típico (mm) · 59.9	Peso típico (kg/km) · 6,580
3 × 4/0 AWG (5 kV)	Área del conductor de fase (mm²) · 107	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 321	Conductores de puesta a tierra (AWG) · 2 × 1	Espesor típico de la cubierta (mm) · 6.0	Diámetro exterior típico (mm) · 63.5	Peso típico (kg/km) · 7,840
3 × 250 kcmil (5 kV)	Área del conductor de fase (mm²) · 127	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 355	Conductores de puesta a tierra (AWG) · 2 × 1/0	Espesor típico de la cubierta (mm) · 6.4	Diámetro exterior típico (mm) · 68.3	Peso típico (kg/km) · 9,090
3 × 300 kcmil (5 kV)	Área del conductor de fase (mm²) · 152	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 398	Conductores de puesta a tierra (AWG) · 2 × 1/0	Espesor típico de la cubierta (mm) · 6.4	Diámetro exterior típico (mm) · 71.4	Peso típico (kg/km) · 10,230
3 × 350 kcmil (5 kV)	Área del conductor de fase (mm²) · 177	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 435	Conductores de puesta a tierra (AWG) · 2 × 2/0	Espesor típico de la cubierta (mm) · 6.7	Diámetro exterior típico (mm) · 74.9	Peso típico (kg/km) · 11,660
3 × 400 kcmil (5 kV)	Área del conductor de fase (mm²) · 203	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 470	Conductores de puesta a tierra (AWG) · A consultar	Espesor típico de la cubierta (mm) · A consultar	Diámetro exterior típico (mm) · A consultar	Peso típico (kg/km) · A consultar
3 × 450 kcmil (5 kV)	Área del conductor de fase (mm²) · 228	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 503	Conductores de puesta a tierra (AWG) · A consultar	Espesor típico de la cubierta (mm) · A consultar	Diámetro exterior típico (mm) · A consultar	Peso típico (kg/km) · A consultar
3 × 500 kcmil (5 kV)	Área del conductor de fase (mm²) · 253	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 536	Conductores de puesta a tierra (AWG) · 2 × 4/0	Espesor típico de la cubierta (mm) · 7.1	Diámetro exterior típico (mm) · 84.1	Peso típico (kg/km) · 15,500
3 × 6 AWG (8 kV)	Área del conductor de fase (mm²) · 13.3	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 93	Conductores de puesta a tierra (AWG) · A consultar	Espesor típico de la cubierta (mm) · A consultar	Diámetro exterior típico (mm) · A consultar	Peso típico (kg/km) · A consultar
3 × 4 AWG (8 kV)	Área del conductor de fase (mm²) · 21.2	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 122	Conductores de puesta a tierra (AWG) · 2 × 8	Espesor típico de la cubierta (mm) · 5.2	Diámetro exterior típico (mm) · 49.3	Peso típico (kg/km) · 3,380
3 × 3 AWG (8 kV)	Área del conductor de fase (mm²) · 26.7	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 140	Conductores de puesta a tierra (AWG) · A consultar	Espesor típico de la cubierta (mm) · A consultar	Diámetro exterior típico (mm) · A consultar	Peso típico (kg/km) · A consultar
3 × 2 AWG (8 kV)	Área del conductor de fase (mm²) · 33.6	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 159	Conductores de puesta a tierra (AWG) · 2 × 6	Espesor típico de la cubierta (mm) · 5.6	Diámetro exterior típico (mm) · 53.8	Peso típico (kg/km) · 4,260
3 × 1 AWG (8 kV)	Área del conductor de fase (mm²) · 42.4	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 184	Conductores de puesta a tierra (AWG) · 2 × 5	Espesor típico de la cubierta (mm) · 5.6	Diámetro exterior típico (mm) · 56.1	Peso típico (kg/km) · 4,900
3 × 1/0 AWG (8 kV)	Área del conductor de fase (mm²) · 53.5	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 211	Conductores de puesta a tierra (AWG) · 2 × 4	Espesor típico de la cubierta (mm) · 5.6	Diámetro exterior típico (mm) · 58.9	Peso típico (kg/km) · 5,470
3 × 2/0 AWG (8 kV)	Área del conductor de fase (mm²) · 67.4	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 243	Conductores de puesta a tierra (AWG) · 2 × 3	Espesor típico de la cubierta (mm) · 6.0	Diámetro exterior típico (mm) · 62.5	Peso típico (kg/km) · 6,410
3 × 3/0 AWG (8 kV)	Área del conductor de fase (mm²) · 85.0	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 279	Conductores de puesta a tierra (AWG) · 2 × 2	Espesor típico de la cubierta (mm) · 6.4	Diámetro exterior típico (mm) · 66.5	Peso típico (kg/km) · 7,550
3 × 4/0 AWG (8 kV)	Área del conductor de fase (mm²) · 107	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 321	Conductores de puesta a tierra (AWG) · 2 × 1	Espesor típico de la cubierta (mm) · 6.4	Diámetro exterior típico (mm) · 69.9	Peso típico (kg/km) · 8,420
3 × 250 kcmil (8 kV)	Área del conductor de fase (mm²) · 127	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 355	Conductores de puesta a tierra (AWG) · 2 × 1/0	Espesor típico de la cubierta (mm) · 6.4	Diámetro exterior típico (mm) · 73.4	Peso típico (kg/km) · 10,030
3 × 300 kcmil (8 kV)	Área del conductor de fase (mm²) · 152	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 398	Conductores de puesta a tierra (AWG) · 2 × 1/0	Espesor típico de la cubierta (mm) · 6.7	Diámetro exterior típico (mm) · 77.2	Peso típico (kg/km) · 11,050
3 × 350 kcmil (8 kV)	Área del conductor de fase (mm²) · 177	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 435	Conductores de puesta a tierra (AWG) · 2 × 2/0	Espesor típico de la cubierta (mm) · 7.1	Diámetro exterior típico (mm) · 81.3	Peso típico (kg/km) · 12,590
3 × 400 kcmil (8 kV)	Área del conductor de fase (mm²) · 203	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 470	Conductores de puesta a tierra (AWG) · A consultar	Espesor típico de la cubierta (mm) · A consultar	Diámetro exterior típico (mm) · A consultar	Peso típico (kg/km) · A consultar
3 × 450 kcmil (8 kV)	Área del conductor de fase (mm²) · 228	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 503	Conductores de puesta a tierra (AWG) · A consultar	Espesor típico de la cubierta (mm) · A consultar	Diámetro exterior típico (mm) · A consultar	Peso típico (kg/km) · A consultar
3 × 500 kcmil (8 kV)	Área del conductor de fase (mm²) · 253	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 536	Conductores de puesta a tierra (AWG) · 2 × 4/0	Espesor típico de la cubierta (mm) · 7.5	Diámetro exterior típico (mm) · 90.4	Peso típico (kg/km) · 15,920
3 × 2 AWG (15 kV)	Área del conductor de fase (mm²) · 33.6	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 164	Conductores de puesta a tierra (AWG) · 2 × 6	Espesor típico de la cubierta (mm) · 6.0	Diámetro exterior típico (mm) · 61.2	Peso típico (kg/km) · 5,210
3 × 1 AWG (15 kV)	Área del conductor de fase (mm²) · 42.4	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 187	Conductores de puesta a tierra (AWG) · 2 × 5	Espesor típico de la cubierta (mm) · 6.0	Diámetro exterior típico (mm) · 64.0	Peso típico (kg/km) · 6,060
3 × 1/0 AWG (15 kV)	Área del conductor de fase (mm²) · 53.5	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 215	Conductores de puesta a tierra (AWG) · 2 × 4	Espesor típico de la cubierta (mm) · 6.4	Diámetro exterior típico (mm) · 67.1	Peso típico (kg/km) · 6,690
3 × 2/0 AWG (15 kV)	Área del conductor de fase (mm²) · 67.4	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 246	Conductores de puesta a tierra (AWG) · 2 × 3	Espesor típico de la cubierta (mm) · 6.4	Diámetro exterior típico (mm) · 69.3	Peso típico (kg/km) · 7,280
3 × 3/0 AWG (15 kV)	Área del conductor de fase (mm²) · 85.0	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 283	Conductores de puesta a tierra (AWG) · 2 × 2	Espesor típico de la cubierta (mm) · 6.7	Diámetro exterior típico (mm) · 73.7	Peso típico (kg/km) · 8,620
3 × 4/0 AWG (15 kV)	Área del conductor de fase (mm²) · 107	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 325	Conductores de puesta a tierra (AWG) · 2 × 1	Espesor típico de la cubierta (mm) · 6.7	Diámetro exterior típico (mm) · 77.5	Peso típico (kg/km) · 10,150
3 × 250 kcmil (15 kV)	Área del conductor de fase (mm²) · 127	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 359	Conductores de puesta a tierra (AWG) · 2 × 1/0	Espesor típico de la cubierta (mm) · 6.7	Diámetro exterior típico (mm) · 79.4	Peso típico (kg/km) · 10,750
3 × 2 AWG (25 kV)	Área del conductor de fase (mm²) · 33.6	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 178	Conductores de puesta a tierra (AWG) · A consultar	Espesor típico de la cubierta (mm) · A consultar	Diámetro exterior típico (mm) · A consultar	Peso típico (kg/km) · A consultar
3 × 1 AWG (25 kV)	Área del conductor de fase (mm²) · 42.4	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 191	Conductores de puesta a tierra (AWG) · 2 × 5	Espesor típico de la cubierta (mm) · 6.7	Diámetro exterior típico (mm) · 74.9	Peso típico (kg/km) · 7,870
3 × 1/0 AWG (25 kV)	Área del conductor de fase (mm²) · 53.5	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 218	Conductores de puesta a tierra (AWG) · 2 × 4	Espesor típico de la cubierta (mm) · 6.7	Diámetro exterior típico (mm) · 77.5	Peso típico (kg/km) · 8,630
3 × 2/0 AWG (25 kV)	Área del conductor de fase (mm²) · 67.4	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 249	Conductores de puesta a tierra (AWG) · 2 × 3	Espesor típico de la cubierta (mm) · 7.1	Diámetro exterior típico (mm) · 81.3	Peso típico (kg/km) · 9,700
3 × 3/0 AWG (25 kV)	Área del conductor de fase (mm²) · 85.0	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 286	Conductores de puesta a tierra (AWG) · 2 × 2	Espesor típico de la cubierta (mm) · 7.1	Diámetro exterior típico (mm) · 84.6	Peso típico (kg/km) · 10,420
3 × 4/0 AWG (25 kV)	Área del conductor de fase (mm²) · 107	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 327	Conductores de puesta a tierra (AWG) · 2 × 1	Espesor típico de la cubierta (mm) · 7.5	Diámetro exterior típico (mm) · 88.9	Peso típico (kg/km) · 12,280
3 × 250 kcmil (25 kV)	Área del conductor de fase (mm²) · 127	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 360	Conductores de puesta a tierra (AWG) · 2 × 1/0	Espesor típico de la cubierta (mm) · 7.5	Diámetro exterior típico (mm) · 89.9	Peso típico (kg/km) · 12,840

Información de compra

Compra y entrega

Pedido mínimo: Según calibre y longitud de producción; se confirma en la cotización.
Plazo de entrega: Según calibre, cantidad y programa de producción; se confirma en la cotización.

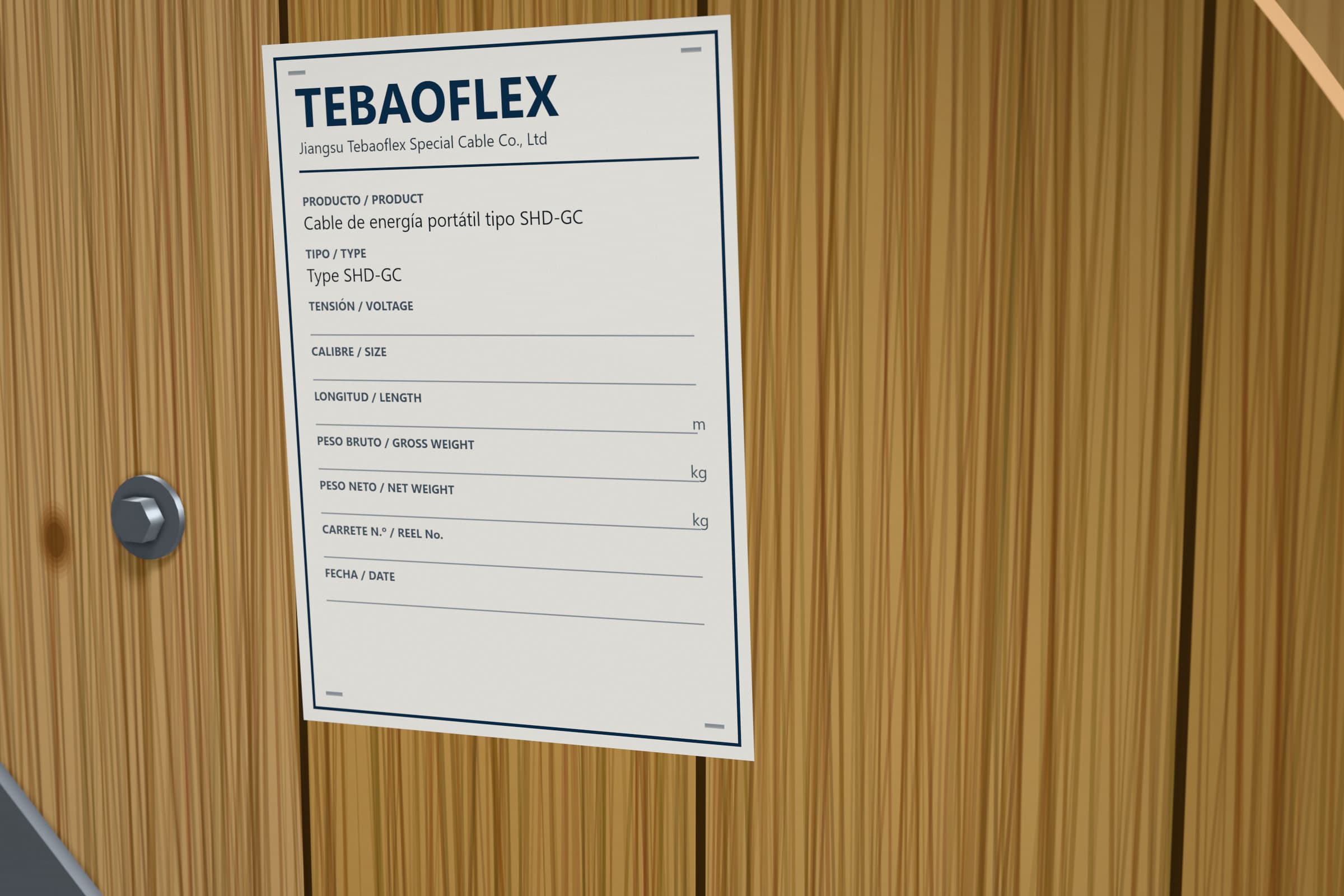

Empaque: Carretes de madera o de acero y madera, con etiqueta impresa (tipo, calibre, número de conductores y longitud); longitud por carrete según pedido.
Disponibilidad: Fabricación bajo pedido; consulte la disponibilidad de inventario.
Condiciones de entrega: EXW, FOB, CFR, CIF o DAP, según acuerdo (Incoterms® 2020).
Condiciones de pago: Transferencia bancaria (T/T) o carta de crédito (L/C), según acuerdo.
Muestras: Se pueden solicitar muestras; longitud y costo según calibre.
Documentos del pedido: Factura comercial, lista de empaque, reporte de pruebas de fábrica y certificado de origen, según el pedido.

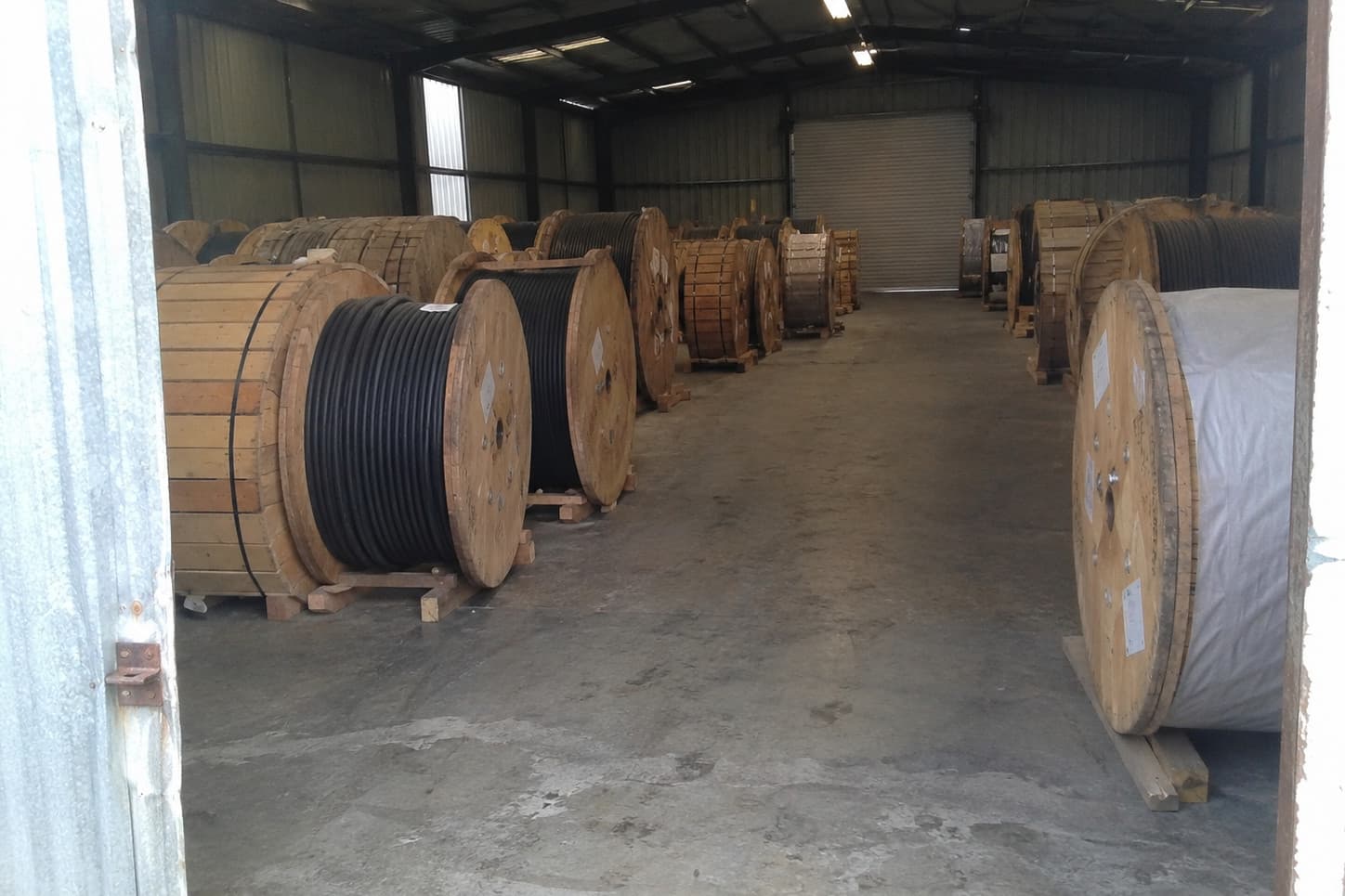

Almacén de producto terminado
Empaque en carretes de madera

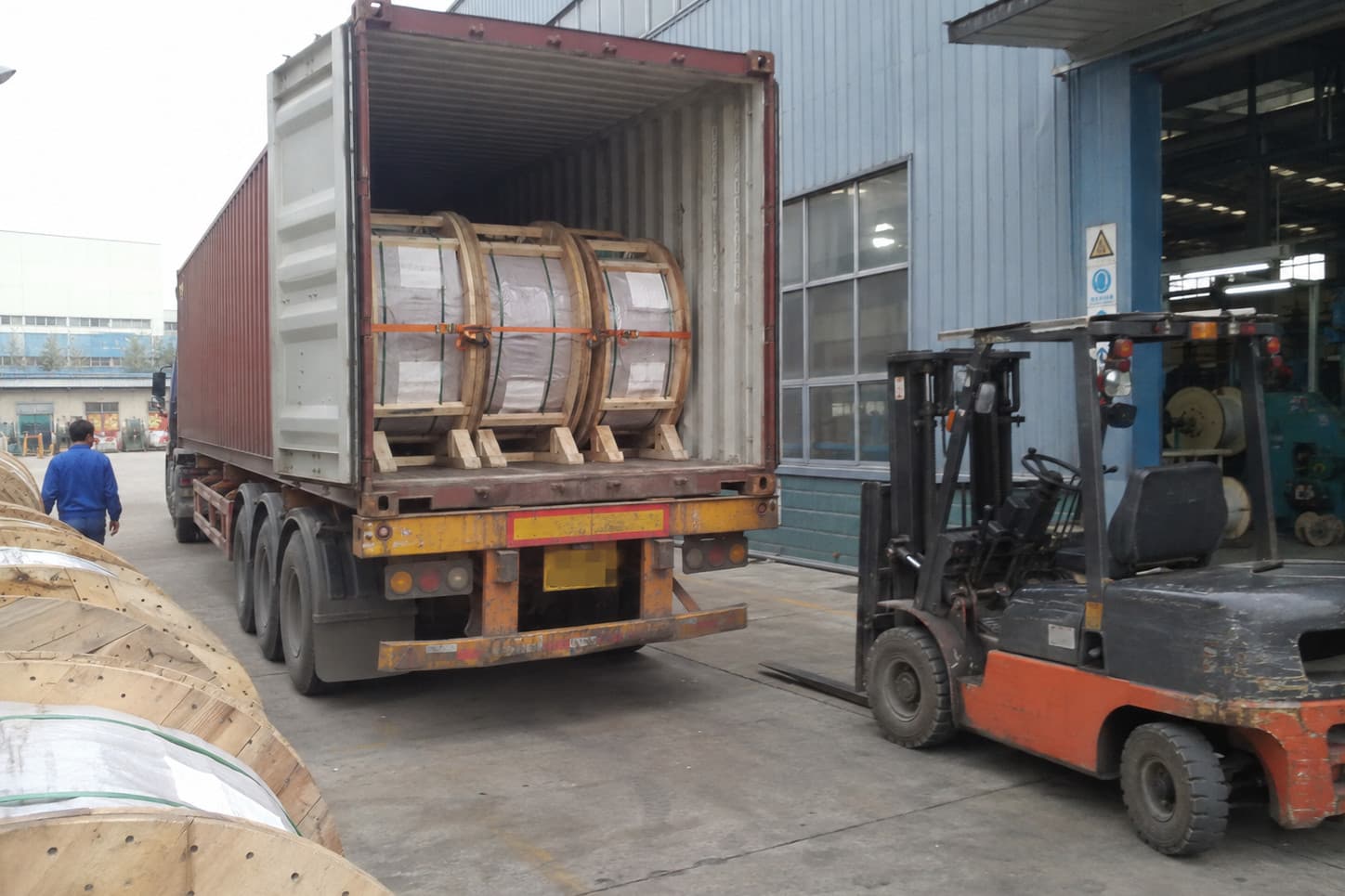

Carga en contenedor

Almacén, empaque y carga en la planta de TEBAOFLEX; fotografías comunes a todos sus productos.

Construcción y materiales

Construcción del cable

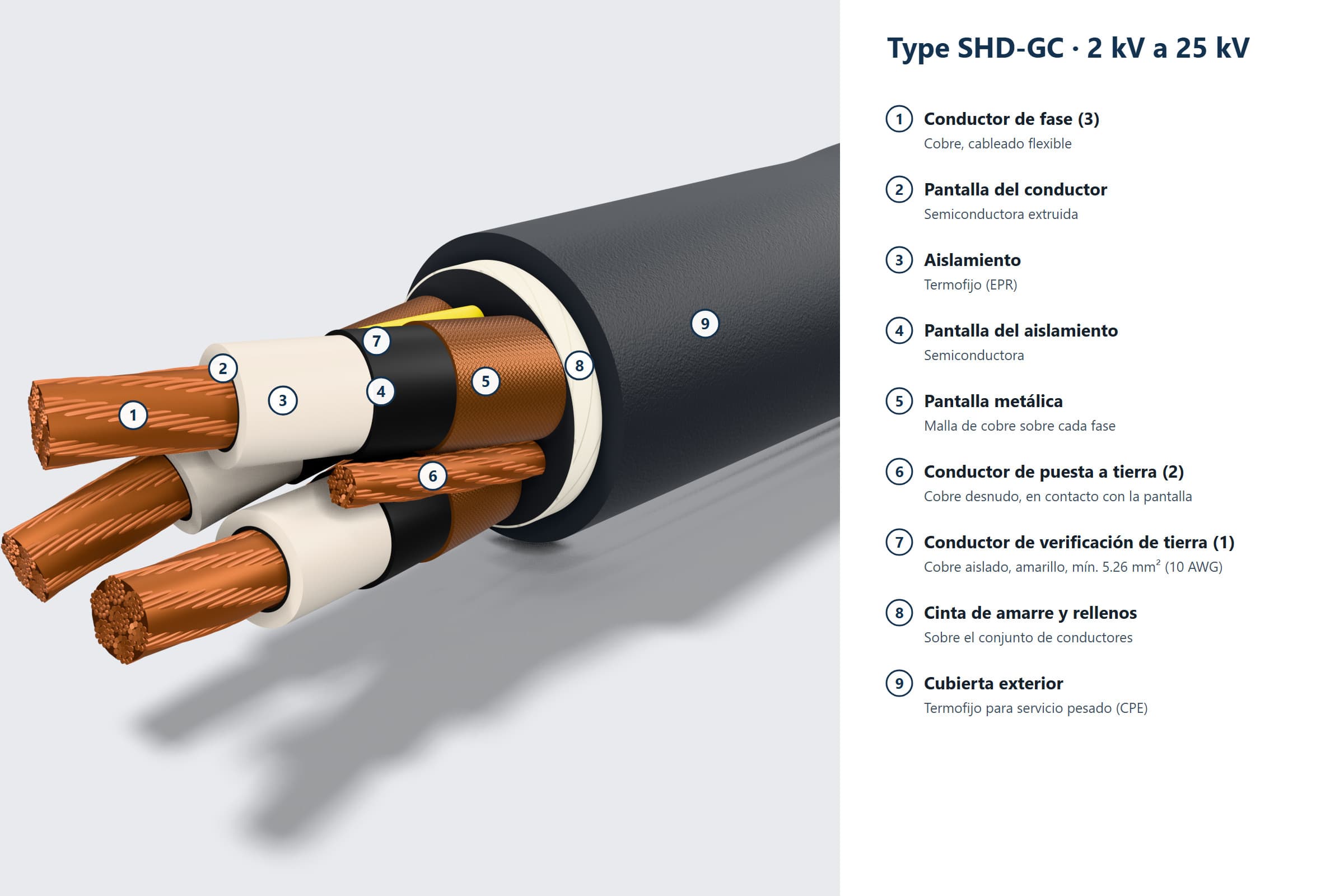

Ilustración 3D del extremo escalonado de un cable tipo SHD-GC con sus componentes numerados: 1 conductor de fase, 2 pantalla del conductor, 3 aislamiento, 4 pantalla del aislamiento, 5 pantalla metálica, 6 conductor de puesta a tierra, 7 conductor de verificación de tierra, 8 cinta de amarre y rellenos, 9 cubierta exterior. — Componentes del cableIdentificación por colores: conductor de verificación de tierra amarillo; cubierta negra. Identificación de las fases mediante los hilos de nylon de colores de la malla. 8: rellenos que mantienen la forma del conjunto y cinta de amarre bajo la cubierta. Construcción típica; materiales y dimensiones definitivos se confirman en la cotización.

1, 2Conductor: Tres, de cobre con cableado flexible (hilos normalmente estañados), de 13.3 mm² (6 AWG) o mayores, cada uno con una capa semiconductora extruida encima (pantalla del conductor).
3Aislamiento: Termofijo de etileno-propileno (EPR), 90 °C. Espesor típico: 5 kV, 2.79 mm (3.05 mm desde 250 kcmil); 8 kV, 3.81 mm; 15 kV, 5.33 mm; 25 kV, 6.60 mm. Se confirma en la cotización.
4, 5Pantalla: En cada conductor de fase: capa semiconductora sobre el aislamiento, extruida o en cinta, con cobertura del 100 % (pantalla del aislamiento), y malla de alambres de cobre estañado y de hilos de nylon de colores, conectada a tierra (pantalla metálica); los colores del nylon identifican las fases.
6Tierra: Dos, de cobre flexible normalmente estañado, sin aislamiento, en los intersticios exteriores y en contacto con las pantallas; área total no menor que la mitad de la de un conductor de fase.
7Tierra piloto: Uno, de cobre aislado, color amarillo, en un intersticio exterior. Calibre típico: 8 AWG hasta 4/0 AWG y 6 AWG desde 250 kcmil; se confirma en la cotización.
9Cubierta: Termofijo para servicio pesado, resistente al aceite y a la abrasión (CPE), normalmente de dos capas con refuerzo. Color negro; otros colores, a pedido. Rellenos y cinta de amarre bajo la cubierta.

Fabricación

Procesos y laboratorio de la planta

Fotografías de la planta de TEBAOFLEX, comunes a todos sus productos: procesos de fabricación y equipos del laboratorio de pruebas. No son un reporte de pruebas de este cable.

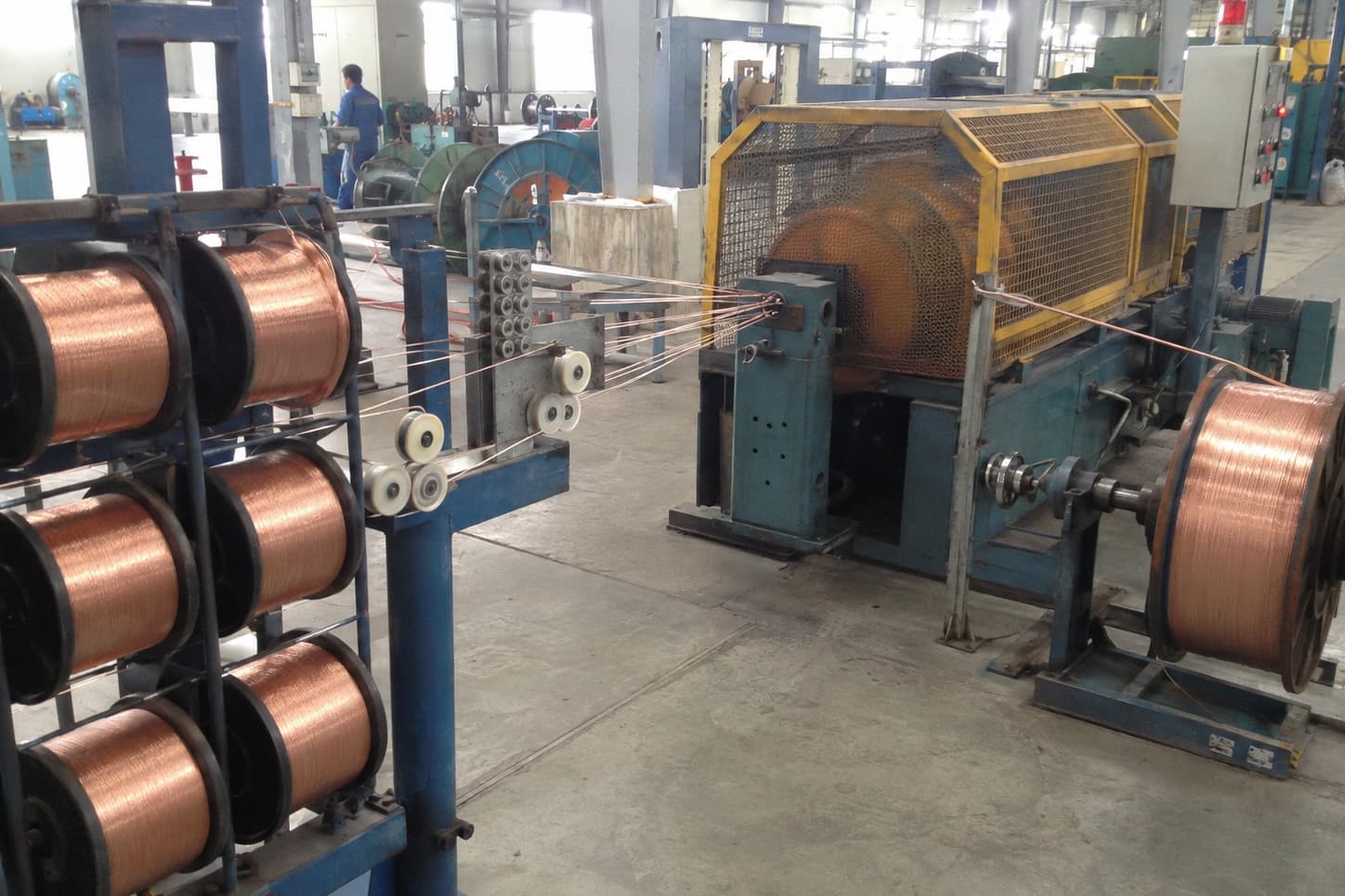

Cableado del conductor

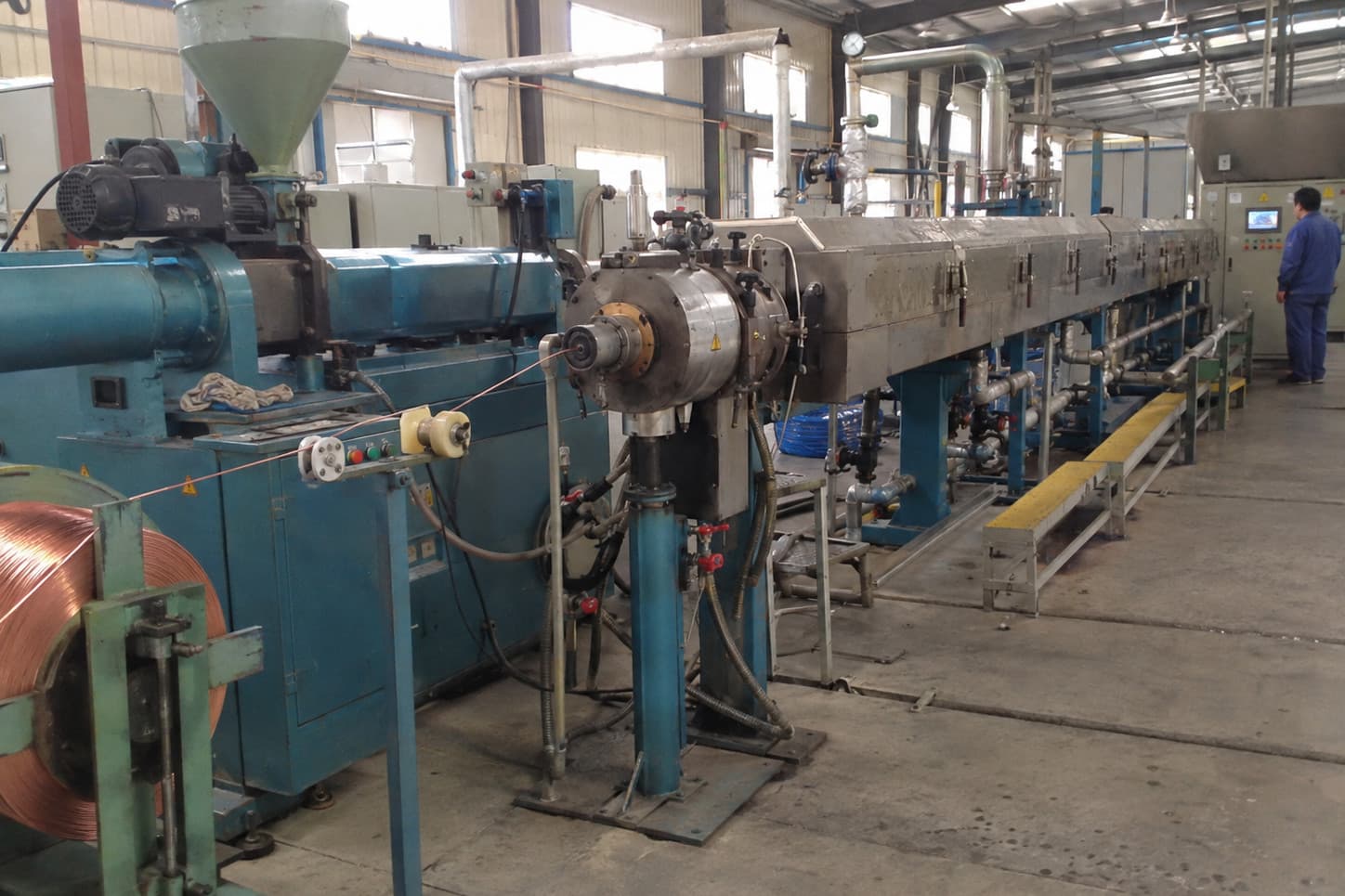

Extrusión y vulcanización del aislamiento

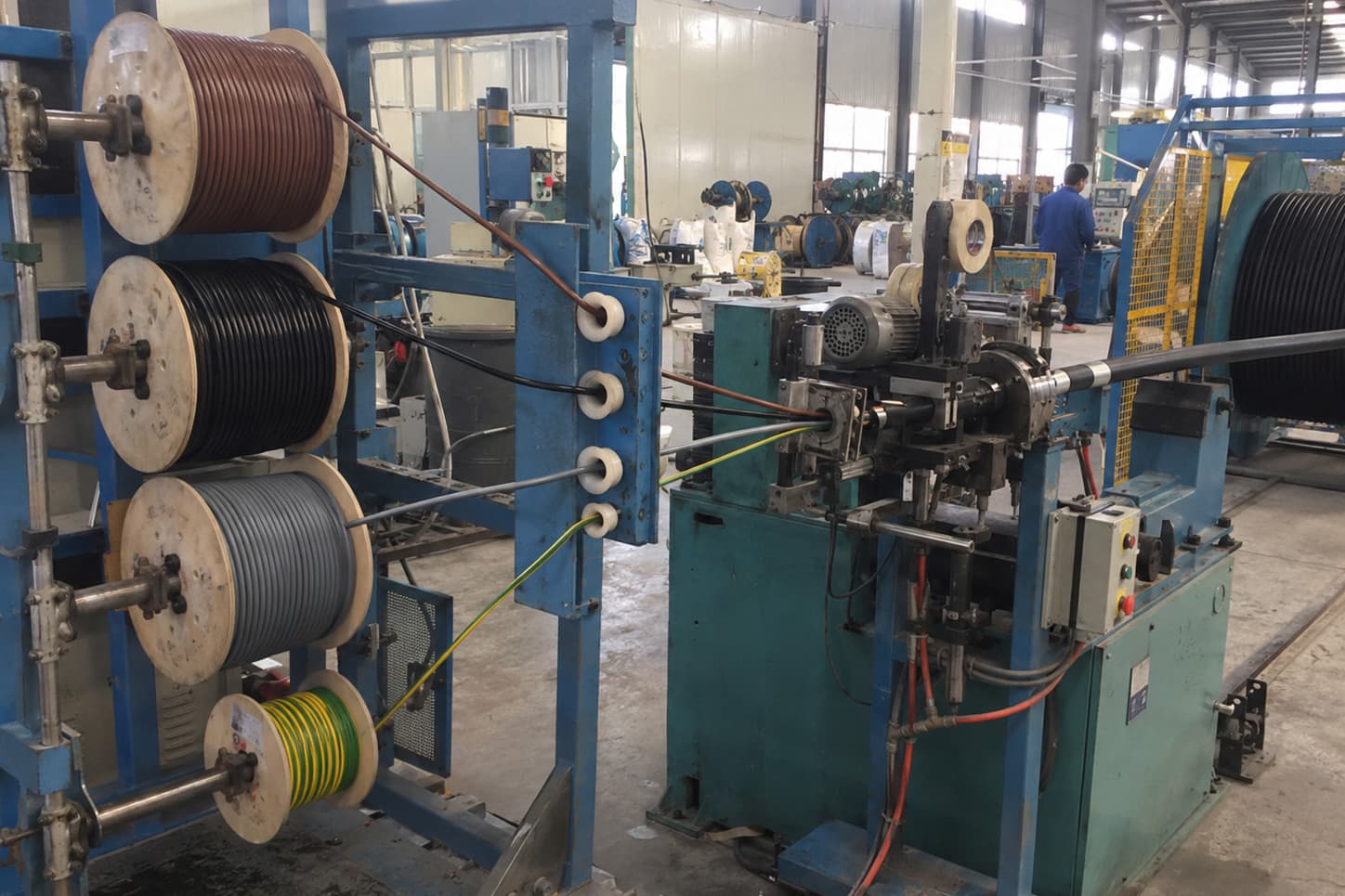

Cableado de los núcleos

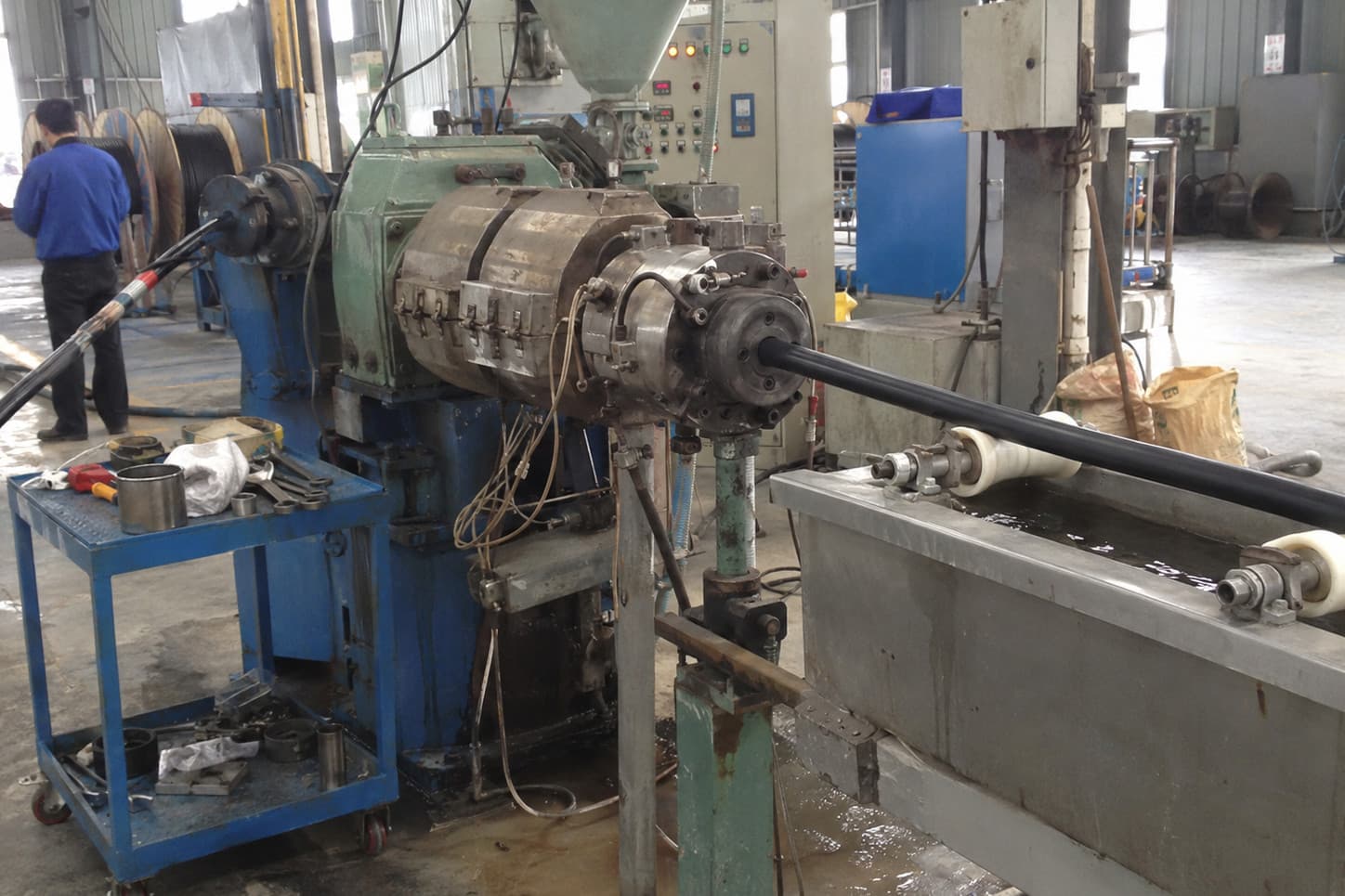

Extrusión de la cubierta exterior

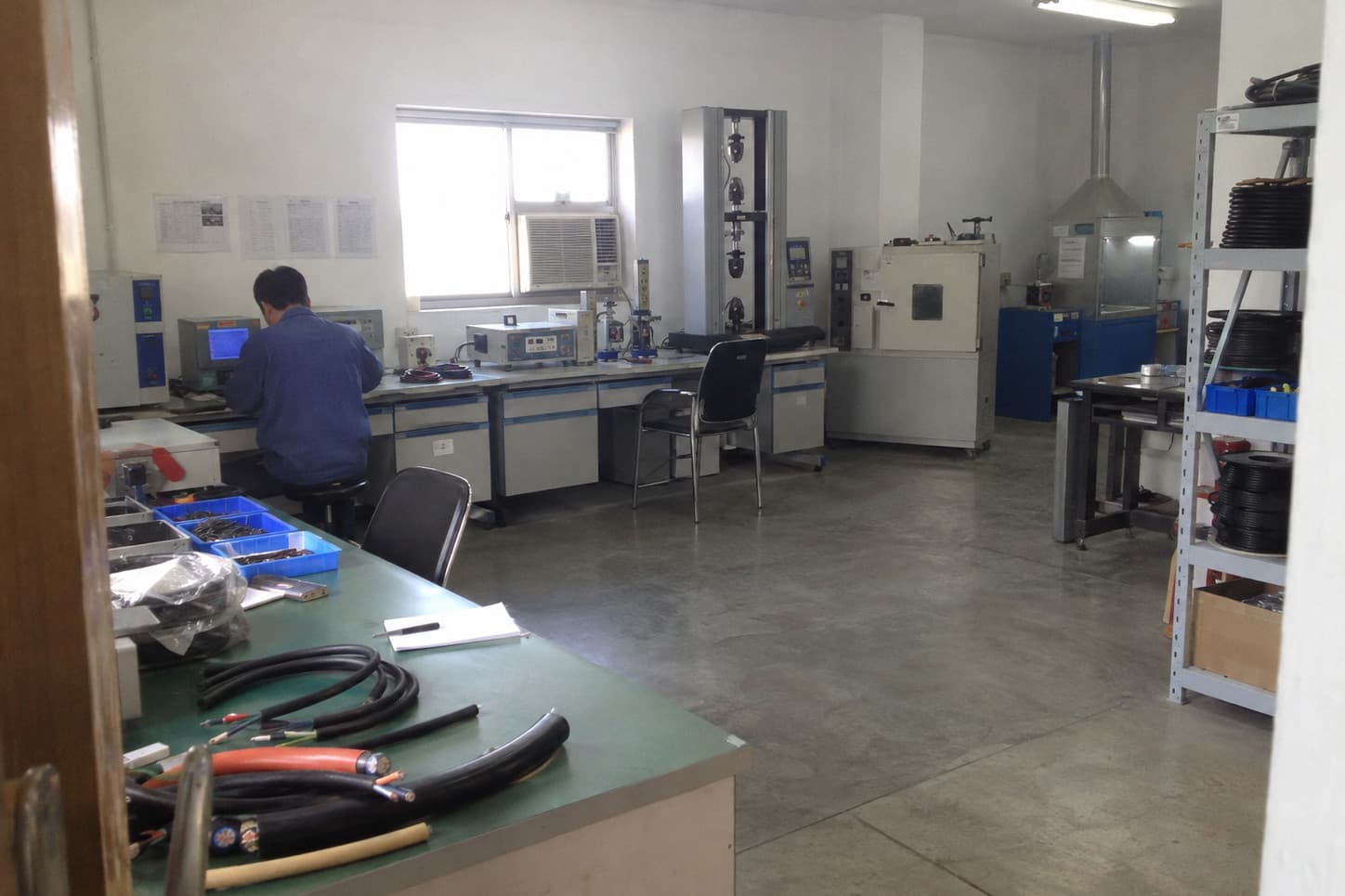

Laboratorio de pruebas

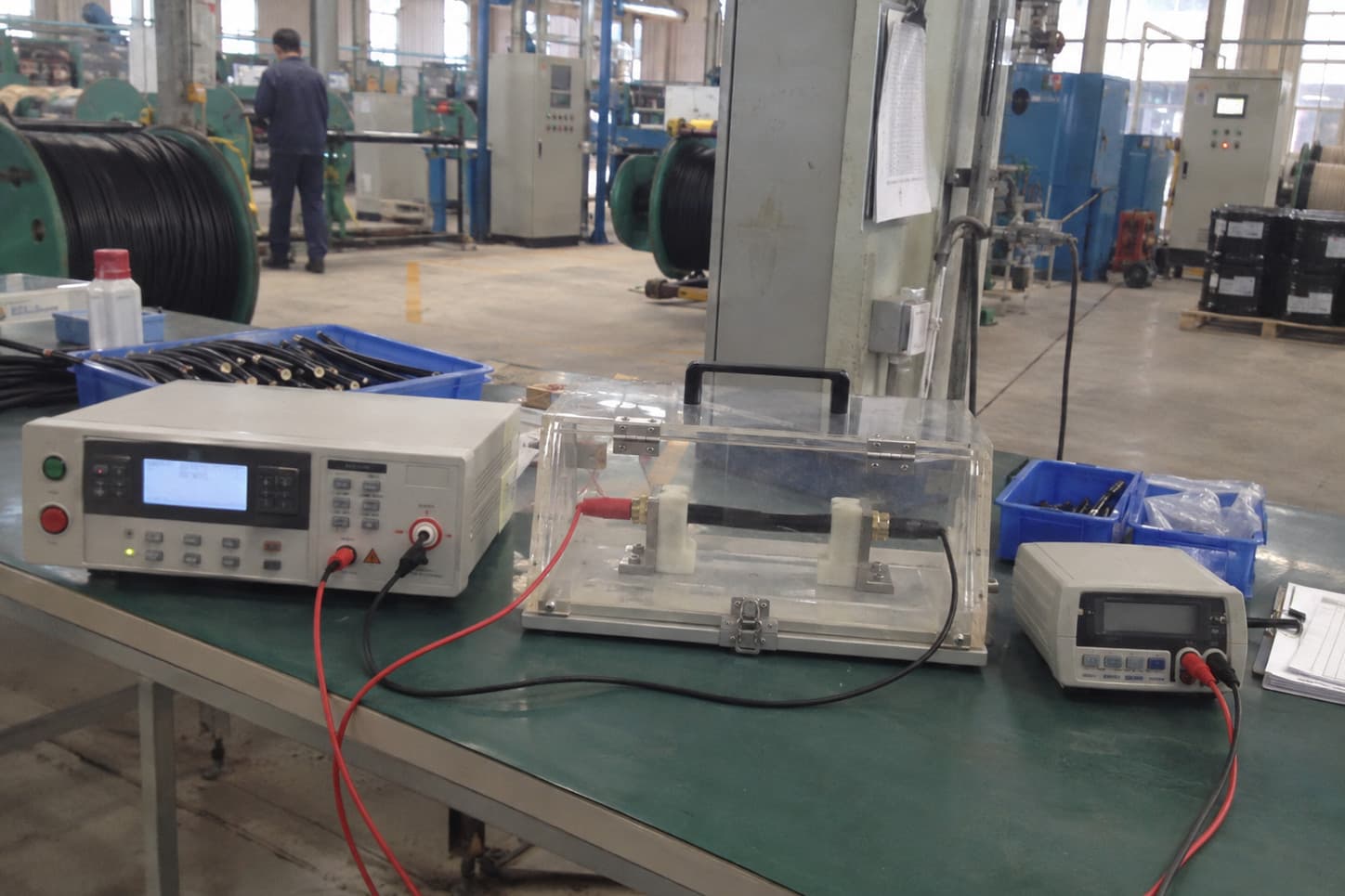

Pruebas de tensión aplicada y de resistencia de aislamiento

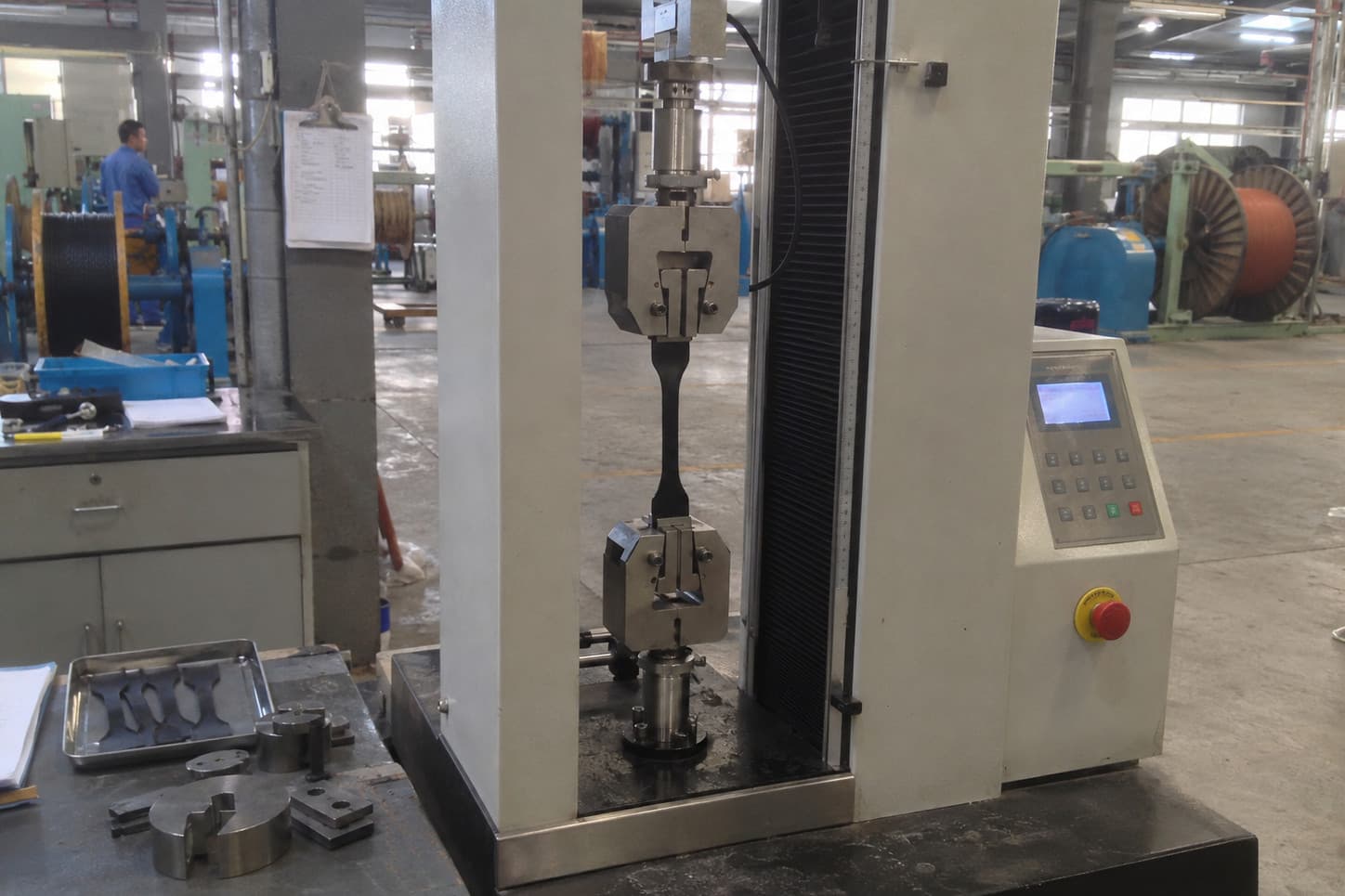

Pruebas de tracción y alargamiento

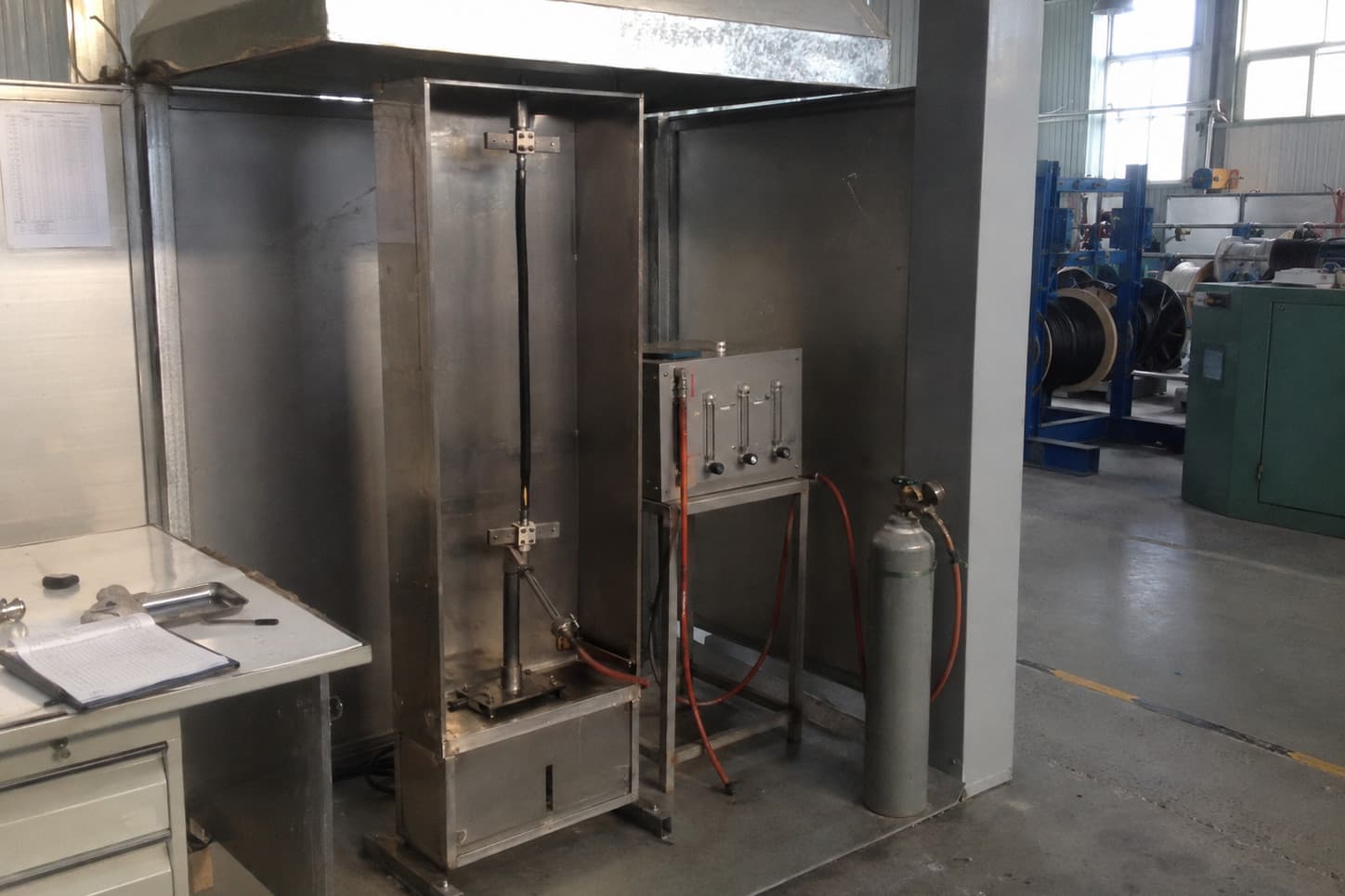

Prueba de flama vertical

Rendimiento

Rendimiento y condiciones de operación

Características generales

Tensión nominal: 2,000, 5,000, 8,000, 15,000 y 25,000 V entre fasesNivel de aislamiento del 100 %; otros niveles, a consultar. La tensión nominal del cable debe ser igual o mayor que la del sistema.Fuente: ICEA S-75-381
Conductores: 3 de fase con pantalla individual, 2 de puesta a tierra y 1 de verificación de tierra; construcción redondaFuente: ICEA S-75-381
Calibres: 6 AWG a 500 kcmil (13.3 a 253 mm²) hasta 8 kV; 2 AWG a 250 kcmil (33.6 a 127 mm²) en 15 kV y en 25 kVCalibres mayores en 25 kV: a consultar.Fuente: 30 CFR 18, Apéndice I, Tabla 10; MSHA PH26-V-1, Tabla A-1; USBM IC 9258, Tabla 8.7
Uso: Portátil: cable de arrastre y en carrete, para equipo móvil de media tensiónFuente: USBM IC 9258; NOM-001-SEDE-2012, 490-51 a)
Alambrado fijo: No debe usarse como sustituto del alambrado fijo de una estructuraPara alimentadores fijos o semifijos se usa el tipo MP-GC.Fuente: NOM-001-SEDE-2012, 400-8

Características eléctricas

Ampacidad: De 93 A (6 AWG) a 536 A (500 kcmil) hasta 8 kV; de 164 A (2 AWG) a 359 A (250 kcmil) en 15 kV; de 178 A (2 AWG) a 360 A (250 kcmil) en 25 kVPor conductor, con el conductor a 90 °C y temperatura ambiente de 40 °C; el valor de cada calibre está en la tabla de calibres. De 2,001 a 5,000 V, valores de 30 CFR 18, Apéndice I, Tabla 10: un cable aislado en el aire, con la pantalla en circuito abierto. Hasta 8,000 V, en 15 kV y en 25 kV, valores de ICEA (ICEA S-75-381-2017, Anexo H, Tabla H-1), reproducidos en el manual de inspección eléctrica de la MSHA (PH26-V-1, Tabla A-1) y en USBM IC 9258 (Tabla 8.7).Fuente: 30 CFR 18, Apéndice I, Tabla 10; MSHA PH26-V-1, Tabla A-1; USBM IC 9258, Tabla 8.7
Otra temperatura ambiente: Multiplicar por 1.18 (20 °C), 1.10 (30 °C) o 0.90 (50 °C)Factores de corrección sobre la base de 40 °CFuente: USBM IC 9258, Tabla 8.9
Cable en carrete: Multiplicar por 0.85, 0.65, 0.45 o 0.35 para 1, 2, 3 o 4 capasFactores de referenciaFuente: Tablas de ICEA, citadas por la MSHA (PIB P10-20)

Condiciones de operación

Temperatura máxima del conductor: 90 °CEn operación normalFuente: CSA C22.2 No. 96:23, 1.2
Temperatura de cortocircuito: 250 °CAislamiento EPR; valor de referenciaFuente: USBM IC 9258
Ambiente de uso: Lugares secos o mojados, a la intemperie, minas subterráneas y ambientes severosFuente: CSA C22.2 No. 96:23, 1.2
Pantalla: Pantalla metálica en cada conductor de fase, conectada a tierraTodas las pantallas se conectan a un conductor de puesta a tierra de equipos (400-32). En EE. UU., los cables de minas de carbón de más de 1,000 V en sistemas puestos a tierra por resistencia deben llevar pantalla en cada conductor de fase (30 CFR 75.804 y 77.804).Fuente: NOM-001-SEDE-2012, 400-32; 30 CFR 75.804 y 77.804
Verificación de tierra: Un conductor aislado para el monitoreo de la continuidad de tierraDonde aplica la NOM-001-SEDE-2012, la continuidad del conductor de puesta a tierra de equipos debe monitorearse continuamente en los sistemas de más de 1,000 V que alimentan equipo portátil o móvil (250-188 d)).Fuente: NOM-001-SEDE-2012, 250-188 d)
Normas en minas: NOM-023-STPS-2012 o NOM-032-STPS-2008, y las especificaciones del clienteLa NOM-001-SEDE-2012 no aplica en áreas subterráneas de minas ni a la maquinaria móvil autopropulsada de minería superficial y su cable de alimentación (1.2.2 d)). En minas subterráneas de carbón, la NOM-032-STPS-2008 pide pantallas por fase, pilotos y conexiones a tierra (9.4.32 a)): la construcción SHD-GC incluye los tres. Los demás requisitos se confirman con la mina.Fuente: NOM-001-SEDE-2012, 1.2.2 d); NOM-032-STPS-2008, 9.4.32 a)

Instalación y marcado

Radio mínimo de curvatura: 6 × diámetro exterior hasta 5 kV; 8 × por encima de 5 kVValores de referencia de ICEA; la NOM-001-SEDE-2012 (400-34) solo pide radios adecuados para evitar daños.Fuente: USBM IC 9258, Tabla 8.18
Terminaciones: Retirar la pantalla en cada extremo e instalar un medio para reducir el esfuerzo dieléctricoFuente: NOM-001-SEDE-2012, 300-40
Empalmes: Solo de tipo moldeado permanente o vulcanizado, reponiendo la pantallaEn minas subterráneas de carbón en México, solo en cajas a prueba de explosión, cajas rellenas de resina o empalmes en frío aprobados (NOM-032-STPS-2008, 9.4.34).Fuente: NOM-001-SEDE-2012, 400-36
Marcado de la cubierta: Impreso en la superficie, a intervalos regulares: tipo, calibre, tensión y fabricanteEl texto se confirma en el pedido.

Dimensiones

Diámetro exterior: Valores típicos por calibre y clase de tensión, en la tabla de modelosClase 5 kV: diámetros de referencia de 39.6 a 84.1 mm, con tolerancia +8 % / −5 % según 30 CFR 18, Apéndice I, Tabla 10. Los demás diámetros son típicos. Valores típicos de referencia; los valores definitivos del cable suministrado se confirman en la cotización. Los datos no disponibles se indican como A consultar.
Espesor del aislamiento y de la cubierta: Aislamiento: valores típicos en la descripción de construcción. Cubierta: valores típicos en la tabla de modelos.Valores típicos de referencia; los valores definitivos del cable suministrado se confirman en la cotización. Los datos no disponibles se indican como A consultar.
Peso: Pesos típicos en kg/km, en la tabla de modelosValores típicos de referencia; los valores definitivos del cable suministrado se confirman en la cotización. Los datos no disponibles se indican como A consultar.

Normas y evidencia

Normas y documentación técnica

Normas de referencia

ICEA S-75-381

Información del fabricante

Razón social
Jiangsu Tebaoflex Special Cable Co., Ltd
Domicilio registrado
Room No. 201, Building 3, No. 77 Wusongbang Road, Fuqiao Town, Taicang City, Suzhou, Jiangsu, China

Descargas

Documentos técnicos

PDF
Perfil de empresa
TEBAOFLEX: datos de la empresa, productos e industrias, fabricación y pruebas, proyectos de referencia y calidad.
Español · 07/10/2026 · 1.8 MB
Alcance: Documento de la empresa, común a todos los productos
Abrir documento: Perfil de empresa, 07/10/2026 (PDF), se abre en una pestaña nueva
PDF
Catálogo de cables mineros
Los cinco tipos de cable para minería de TEBAOFLEX (G-GC, G, W, SHD-GC y MP-GC): guía de selección, construcción, características y datos de referencia.
Español · 07/10/2026 · 2.6 MB
Alcance: Documento de la empresa, común a todos los productos
Abrir documento: Catálogo de cables mineros, 07/10/2026 (PDF), se abre en una pestaña nueva

Comparar

Compare cables mineros

Desplace la tabla horizontalmente para ver todos los productos.

Compare cables mineros
Atributo	Type G-GC	Type G	SHD-GCFicha actual	MP-GC	Type W
Tensión	2,000 V	2,000 V	2,000 a 25,000 V, según la clase	5,000 a 25,000 V, según la clase	2,000 V
Calibres	12 AWG a 500 kcmil (3.31 a 253 mm²)	12 AWG a 500 kcmil (3.31 a 253 mm²)	6 AWG a 500 kcmil (13.3 a 253 mm²); 2 AWG a 250 kcmil en 15 y 25 kV	6 AWG a 500 kcmil (13.3 a 253 mm²); 2 AWG a 500 kcmil en 15 y 25 kV	12 AWG a 500 kcmil (3.31 a 253 mm²); de un conductor, hasta 1,000 kcmil (507 mm²)
Temperatura	90 °C, máxima del conductor	90 °C, máxima del conductor	90 °C, máxima del conductor	90 °C, máxima del conductor	90 °C, máxima del conductor
Conductor	Cobre, con cableado flexible; hilos normalmente estañados. Cinta separadora no conductora sobre cada conductor.	Cobre, con cableado flexible; hilos normalmente estañados. Cinta separadora no conductora sobre cada conductor.	Tres, de cobre con cableado flexible (hilos normalmente estañados), de 13.3 mm² (6 AWG) o mayores, cada uno con una capa semiconductora extruida encima (pantalla del conductor).	Tres, de cobre con cableado concéntrico clase B o C; construcción habitual en cobre desnudo, compactado, clase B, cada uno con una capa semiconductora extruida encima (pantalla del conductor). Conductores de aluminio: a consultar.	Cobre desnudo o estañado, con cableado flexible. Cinta separadora no conductora sobre cada conductor.
Aislamiento	Termofijo (EPR). Espesor nominal según calibre: 1.52 mm (12 a 2 AWG), 2.03 mm (1 a 4/0 AWG) y 2.41 mm (250 a 500 kcmil).	Termofijo (EPR). Espesor nominal según calibre: 1.52 mm (12 a 2 AWG), 2.03 mm (1 a 4/0 AWG) y 2.41 mm (250 a 500 kcmil).	Termofijo de etileno-propileno (EPR), 90 °C. Espesor típico: 5 kV, 2.79 mm (3.05 mm desde 250 kcmil); 8 kV, 3.81 mm; 15 kV, 5.33 mm; 25 kV, 6.60 mm. Se confirma en la cotización.	Termofijo de etileno-propileno (EPR) o polietileno de cadena cruzada (XLP), 90 °C. Espesor típico para nivel de aislamiento del 100 %: 5 kV, 2.29 mm; 8 kV, 2.92 mm; 15 kV, 4.45 mm; 25 kV, 6.60 mm. Nivel del 133 %: a consultar. Se confirma en la cotización.	Termofijo (EPR). Espesor nominal según calibre: 1.52 mm (12 a 2 AWG), 2.03 mm (1 a 4/0 AWG), 2.41 mm (250 a 500 kcmil) y 2.80 mm (501 a 1,000 kcmil, de un conductor).
Tierra	Dos, de cobre, con cubierta verde. Área total no menor que el 50 % del área de un conductor de fase.	Tres, de cobre, con cubierta verde, en los intersticios entre los conductores de fase. Área total no menor que el 50 % del área de un conductor de fase.	Dos, de cobre flexible normalmente estañado, sin aislamiento, en los intersticios exteriores y en contacto con las pantallas; área total no menor que la mitad de la de un conductor de fase.	Dos, de cobre sin aislamiento, en los intersticios exteriores; en minas subterráneas de carbón de EE. UU., área total no menor que la mitad de la de un conductor de fase.	No lleva (según ICEA). La UL 1650 permite, en cables de 3 o más conductores, un conductor de tierra verde totalmente aislado; si se requiere, debe indicarse en el pedido.
Tierra piloto	Uno, de cobre aislado, color amarillo. Calibre típico: 10 AWG para fases de 2 AWG o menores, 8 AWG de 1 a 4/0 AWG y 6 AWG de 250 a 500 kcmil; se confirma en la cotización.	No lleva: el tipo G no tiene conductor de verificación de tierra.	Uno, de cobre aislado, color amarillo, en un intersticio exterior. Calibre típico: 8 AWG hasta 4/0 AWG y 6 AWG desde 250 kcmil; se confirma en la cotización.	Uno, de cobre aislado, color amarillo; habitualmente 8 AWG, con aislamiento de polipropileno. Se confirma en la cotización.	No lleva: el tipo W no tiene conductor de verificación de tierra.
Pantalla	No lleva (tipo no blindado).	No lleva (tipo no blindado).	En cada conductor de fase: capa semiconductora sobre el aislamiento, extruida o en cinta, con cobertura del 100 % (pantalla del aislamiento), y malla de alambres de cobre estañado y de hilos de nylon de colores, conectada a tierra (pantalla metálica); los colores del nylon identifican las fases.	En cada conductor de fase: capa semiconductora extruida en contacto con el aislamiento (pantalla del aislamiento) y cinta de cobre aplicada en hélice con solape, conectada a tierra (pantalla metálica). Cintas de colores bajo la cinta de cobre para identificar las fases.	No lleva (tipo no blindado).
Cubierta	Termofijo resistente al aceite, para servicio pesado (CPE). Color negro; otros colores, a pedido. Rellenos y cinta de amarre bajo la cubierta.	Termofijo resistente al aceite, para servicio pesado (CPE). Color negro; otros colores, a pedido. Rellenos y cinta de amarre bajo la cubierta.	Termofijo para servicio pesado, resistente al aceite y a la abrasión (CPE), normalmente de dos capas con refuerzo. Color negro; otros colores, a pedido. Rellenos y cinta de amarre bajo la cubierta.	Normalmente una sola capa de CPE termofijo o PVC termoplástico. Color negro; otros colores, a pedido. Rellenos y cinta de amarre bajo la cubierta. Dimensiones y pesos de la tabla: referencia con cubierta CPE; otras construcciones, a consultar.	Termofijo resistente al aceite, para servicio pesado (CPE). Color negro; otros colores, a pedido. Rellenos y cinta de amarre bajo la cubierta.

Aplicaciones

Entornos mineros y maquinaria donde este cable está certificado y especificado operativamente:

Preguntas frecuentes

Preguntas antes de solicitar una cotización

¿Qué diferencia hay entre el tipo SHD-GC y el tipo G-GC?
Los dos llevan tres conductores de fase, conductores de puesta a tierra y un conductor de verificación de tierra. Cambian la tensión y la pantalla:
- tipo G-GC: 2,000 V, sin pantalla (Tabla 400-4 de la NOM-001-SEDE-2012);
- tipo SHD-GC: de 2 kV a 25 kV, con una pantalla metálica conectada a tierra sobre cada conductor de fase (ICEA S-75-381).
La Tabla 400-4 de la NOM-001-SEDE-2012 no incluye el tipo SHD-GC; los requisitos de la norma para cables portátiles de más de 600 V están en la Parte C del Artículo 400.
¿Qué clase de tensión necesito?
Una cuya tensión nominal sea igual o mayor que la del sistema. Por ejemplo, para 4.16 kV se usa cable de 5 kV; para 7.2 kV, de 8 kV, y para 12.47 a 13.8 kV, de 15 kV (USBM IC 9258). Para 23 kV se usa la clase 25 kV.
Los valores de esta página corresponden al nivel de aislamiento del 100 % de la ICEA S-75-381. Si su especificación pide otro nivel, como el 133 %, indíquelo al solicitar la cotización.
¿Para qué sirve la pantalla de cada fase?
La pantalla confina el esfuerzo eléctrico al aislamiento y conduce a tierra la corriente de carga capacitiva, la corriente de fuga y la corriente de falla, para que actúe la protección de falla a tierra (NOM-001-SEDE-2012, 310-10 e), NOTA).
En un cable de arrastre, si un objeto metálico atraviesa el aislamiento, la falla se establece contra la pantalla conectada a tierra y actúa la protección de falla a tierra (USBM IC 9258).
¿Se puede usar en minas subterráneas de carbón en México?
La NOM-032-STPS-2008 pide que los cables de las minas subterráneas de carbón cuenten con pantallas por fase, pilotos y conexiones a tierra (9.4.32 a)). La construcción SHD-GC incluye los tres elementos: una pantalla en cada conductor de fase, el conductor de verificación de tierra (piloto) y dos conductores de puesta a tierra.

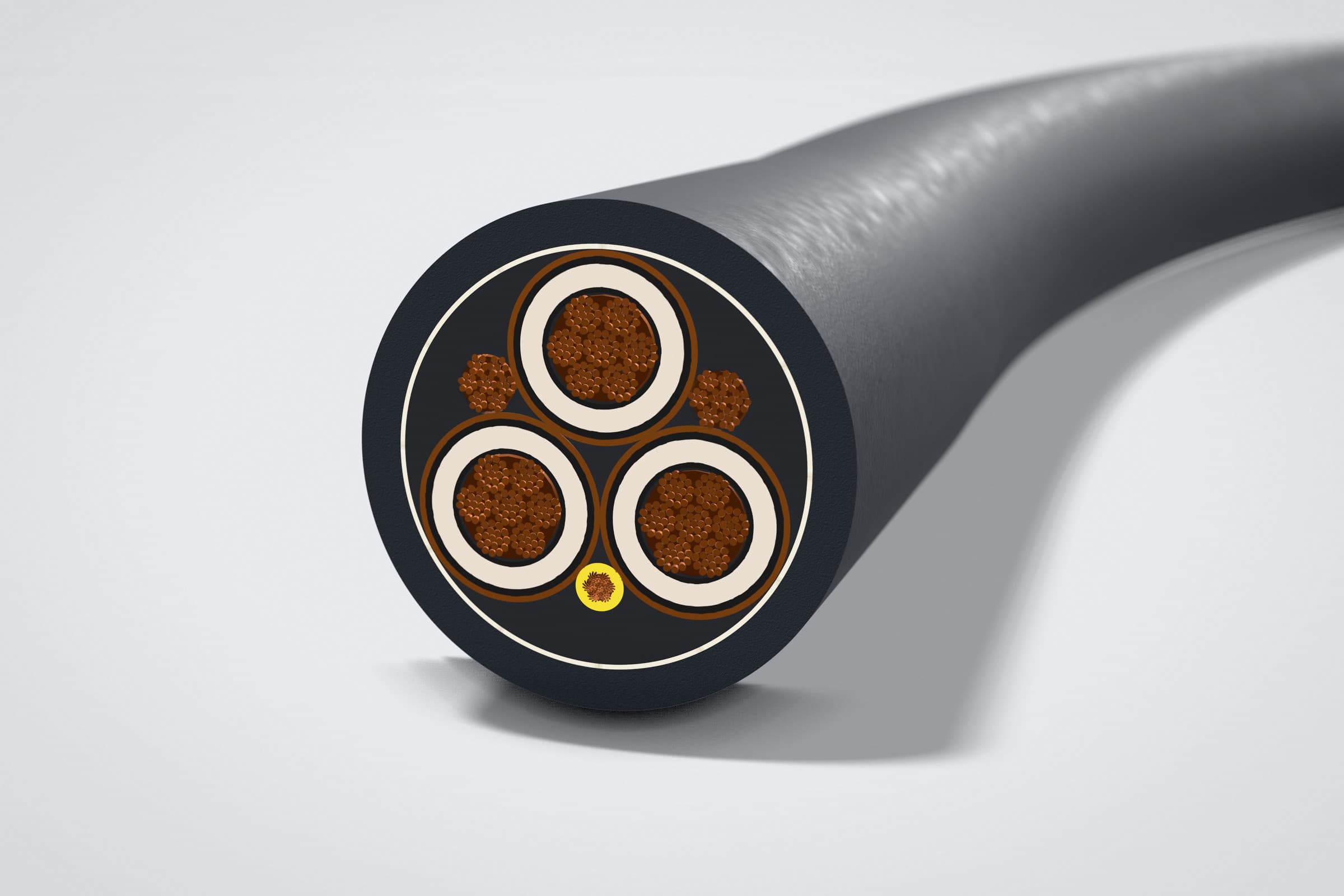

Esto describe la construcción del cable; no es una certificación. La norma pide además condiciones de instalación y de empalme (por ejemplo, 9.4.28 y 9.4.34), y la mina puede tener requisitos propios: confírmelos con ella antes de pedir el cable.
¿Qué pide la NOM-001 a los sistemas que alimentan equipo móvil de más de 1,000 V?
Donde aplica la NOM-001-SEDE-2012, el sistema debe tener el neutro puesto a tierra a través de una impedancia; la tensión entre el bastidor del equipo y tierra no debe pasar de 100 V durante una falla; debe haber detección de fallas a tierra con desconexión automática, y la continuidad del conductor de puesta a tierra de equipos debe monitorearse continuamente (250-188 a), c) y d)). El conductor de verificación de tierra del SHD-GC sirve para ese monitoreo.
La NOM-001-SEDE-2012 no aplica en áreas subterráneas de minas ni a la maquinaria móvil autopropulsada de minería superficial y su cable de alimentación (1.2.2 d)).
¿Cómo se termina un cable con pantalla?
En cada extremo se retiran la pantalla metálica y la semiconductora a una distancia que depende de la tensión, y se instala un medio para reducir el esfuerzo dieléctrico, como un cono de alivio. La malla de la pantalla se conecta a un conductor de puesta a tierra (NOM-001-SEDE-2012, 300-40 y 400-32).
¿Qué empalmes se permiten?
Solo empalmes de tipo moldeado permanente o vulcanizado (NOM-001-SEDE-2012, 400-36). En el empalme hay que reponer por completo la pantalla y dejar el conductor de puesta a tierra en contacto con ella (USBM IC 9258).
En minas subterráneas de carbón en México, los empalmes solo se permiten en cajas a prueba de explosión, cajas rellenas de resina dieléctrica o empalmes en frío aprobados (NOM-032-STPS-2008, 9.4.34).
¿Cómo se corrige la ampacidad por temperatura ambiente o en un carrete?
Las ampacidades de la tabla son para una temperatura ambiente de 40 °C. Para otras temperaturas, multiplique por 1.18 (20 °C), 1.10 (30 °C) o 0.90 (50 °C) (USBM IC 9258).
En un carrete, las capas de cable retienen el calor. Como referencia, las tablas de ICEA dan factores de 0.85, 0.65, 0.45 y 0.35 para 1, 2, 3 y 4 capas, según cita la MSHA (PIB P10-20). Evite dejar cable de sobra en el carrete.
¿El cable cuenta con aprobación MSHA o certificación CSA?
Este cable no se ofrece con aprobación MSHA ni con certificación CSA. Los datos de esta página son valores típicos de referencia, basados en la ICEA S-75-381 (ANSI/NEMA WC 23058, antes WC 58), la CSA C22.2 No. 96, el 30 CFR de Estados Unidos y publicaciones técnicas de su gobierno. También incluyen valores usuales de este tipo de cable en el mercado (diámetros, espesores y pesos, cuando están disponibles). No constituyen una certificación ni una aprobación de producto.
En Estados Unidos, los cables de las minas de carbón deben estar aceptados o aprobados por la MSHA como resistentes a la flama (30 CFR 75.600-1). Los valores definitivos del cable suministrado se confirman en la cotización y en el reporte de pruebas del pedido.

Recursos relacionados

Contenido relacionado

Artículos

Instalación y mantenimiento
Empalmes de Potencia en Cables SHD-GC y Type G-GC: Cold-Shrink vs. Vulcanizado y NOM-023
Comparativa de ingeniería entre empalmes de potencia en frío (Cold-Shrink) y vulcanizados en caliente para cables mineros SHD-GC y Type G-GC bajo NOM-023.
Instalación y mantenimiento
Acopladores de Media Tensión (PLM y Patton & Cooke) para Cables SHD-GC y MP-GC (5 kV a 25 kV)
Guía de ingeniería para seleccionar e instalar acopladores mineros de media tensión (PLM, Patton & Cooke y TJB) en cables SHD-GC y MP-GC de 5 kV a 25 kV.
Comparaciones
Aislamiento EPR vs. XLPE en Cables Mineros de 2kV a 25kV: Flexibilidad y Resistencia a Arborescencias
Comparativa de ingeniería entre aislamiento EPR y XLPE en cables mineros de 2 kV a 25 kV bajo ICEA S-75-381. Módulo de flexión, arborescencias y pruebas FAT.

SHD-GC

Cotización

¿Listo para solicitar una cotización?

Revise su selección y envíe los requisitos del cable a TEBAOFLEX.

WhatsApp Enviar email
