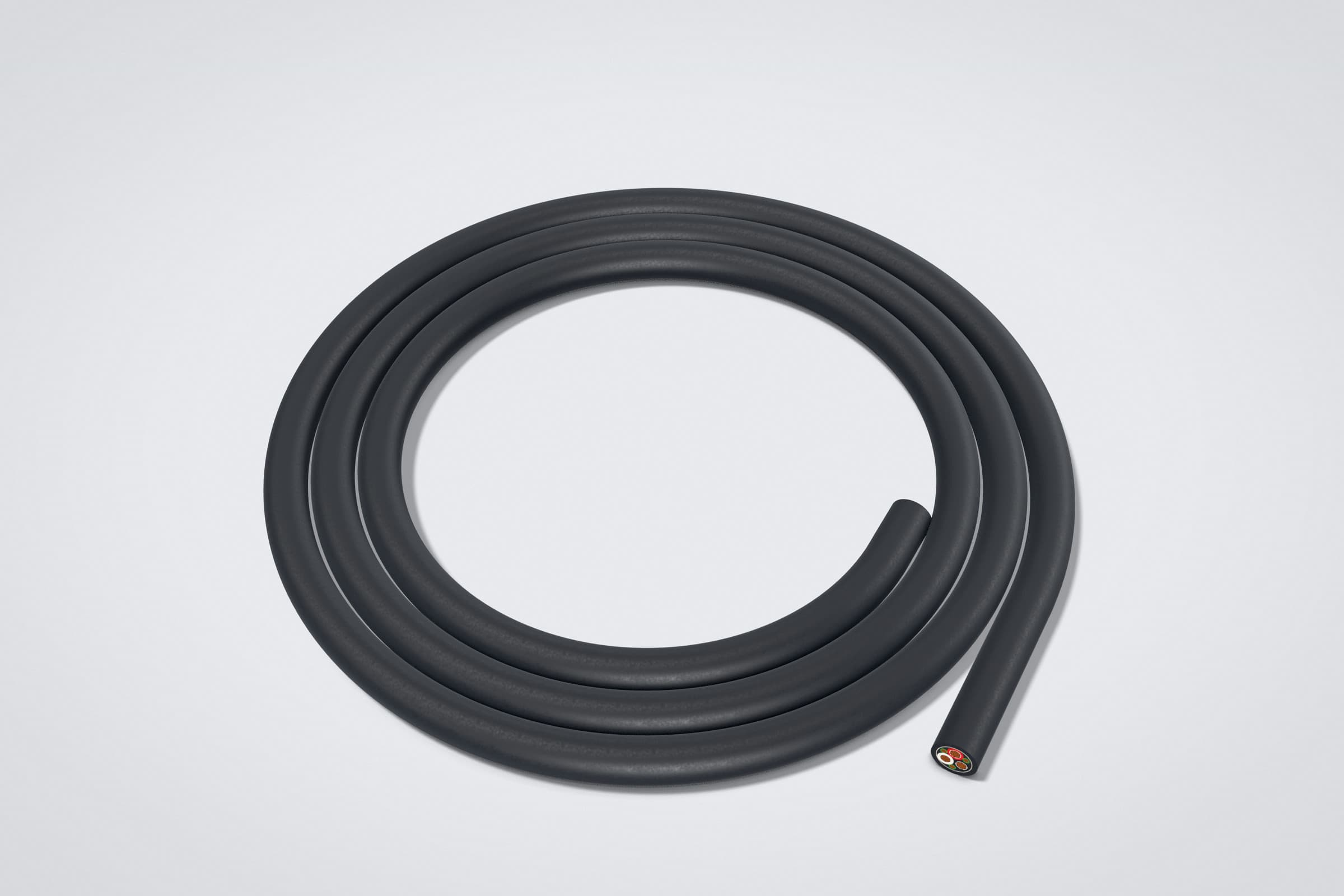

Cable de energía portátil tipo G
Cable portátil multiconductor para alimentar equipos y maquinaria móviles. Lleva conductores de fase y conductores de puesta a tierra, sin conductor de verificación de tierra.
- ICEA S-75-381
- Tensión
- 2,000 V
- Calibres
- 12 AWG a 500 kcmil (3.31 a 253 mm²)
- Temperatura
- 90 °C, máxima del conductor
- Conductor
- Cobre, con cableado flexible; hilos normalmente estañados. Cinta separadora no conductora sobre cada conductor.
- Aislamiento
- Termofijo (EPR). Espesor nominal según calibre: 1.52 mm (12 a 2 AWG), 2.03 mm (1 a 4/0 AWG) y 2.41 mm (250 a 500 kcmil).
- Tierra
- Tres, de cobre, con cubierta verde, en los intersticios entre los conductores de fase. Área total no menor que el 50 % del área de un conductor de fase.
- Tierra piloto
- No lleva: el tipo G no tiene conductor de verificación de tierra.
- Pantalla
- No lleva (tipo no blindado).
- Cubierta
- Termofijo resistente al aceite, para servicio pesado (CPE). Color negro; otros colores, a pedido. Rellenos y cinta de amarre bajo la cubierta.
Modelos y especificaciones
Seleccione la configuración del cable
Valores típicos de referencia; los valores definitivos del cable suministrado se confirman en la cotización. Los datos no disponibles se indican como A consultar.
Información de compra
Compra y entrega
- Pedido mínimo
- Según calibre y longitud de producción; se confirma en la cotización.
- Plazo de entrega
- Según calibre, cantidad y programa de producción; se confirma en la cotización.
- Empaque

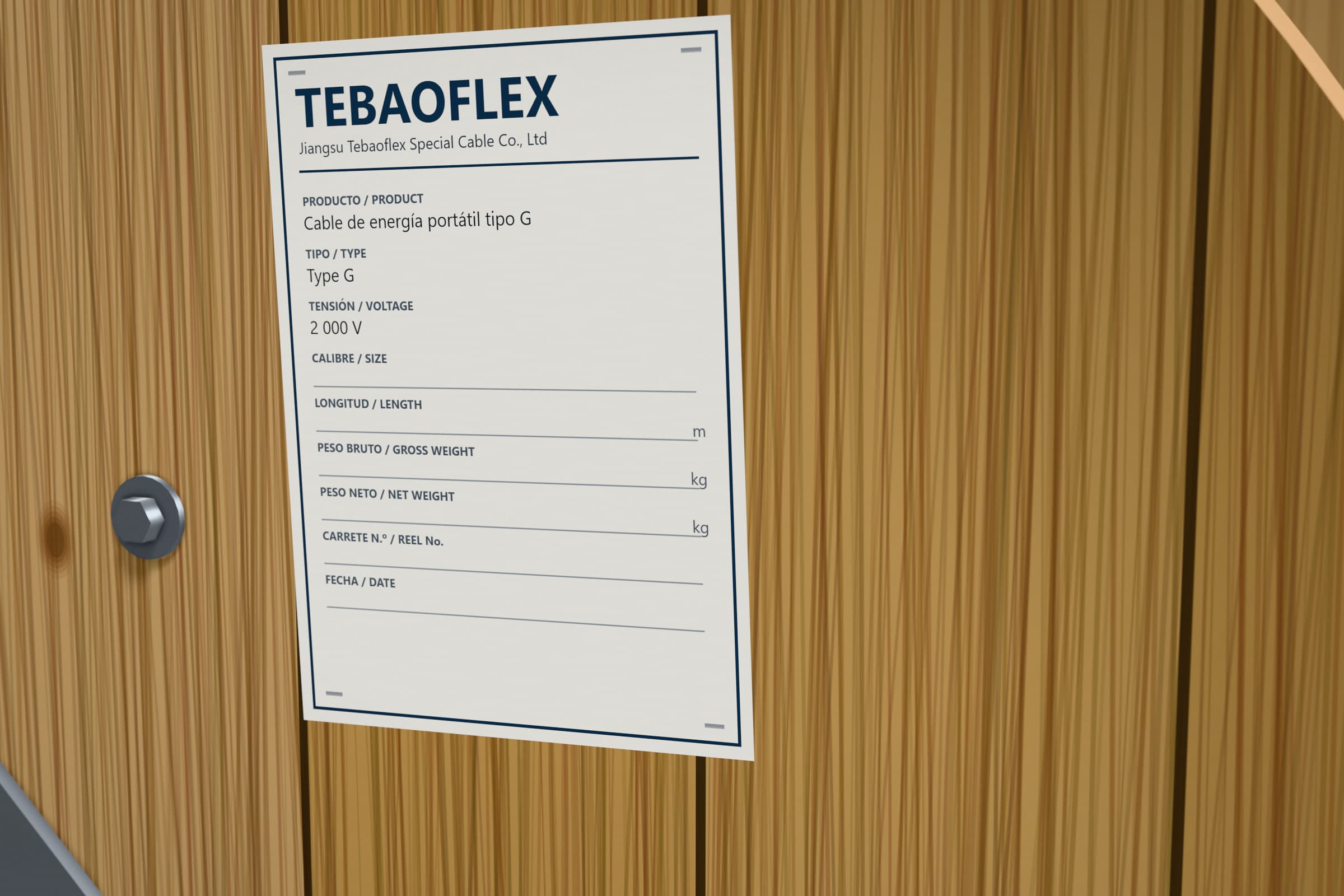

- Carretes de madera o de acero y madera, con etiqueta impresa (tipo, calibre, número de conductores y longitud); longitud por carrete según pedido.
- Disponibilidad
- Fabricación bajo pedido; consulte la disponibilidad de inventario.
- Condiciones de entrega
- EXW, FOB, CFR, CIF o DAP, según acuerdo (Incoterms® 2020).
- Condiciones de pago
- Transferencia bancaria (T/T) o carta de crédito (L/C), según acuerdo.
- Muestras
- Se pueden solicitar muestras; longitud y costo según calibre.
- Documentos del pedido
- Factura comercial, lista de empaque, reporte de pruebas de fábrica y certificado de origen, según el pedido.

Almacén de producto terminado
Empaque en carretes de madera
Carga en contenedor
Almacén, empaque y carga en la planta de TEBAOFLEX; fotografías comunes a todos sus productos.
Construcción y materiales

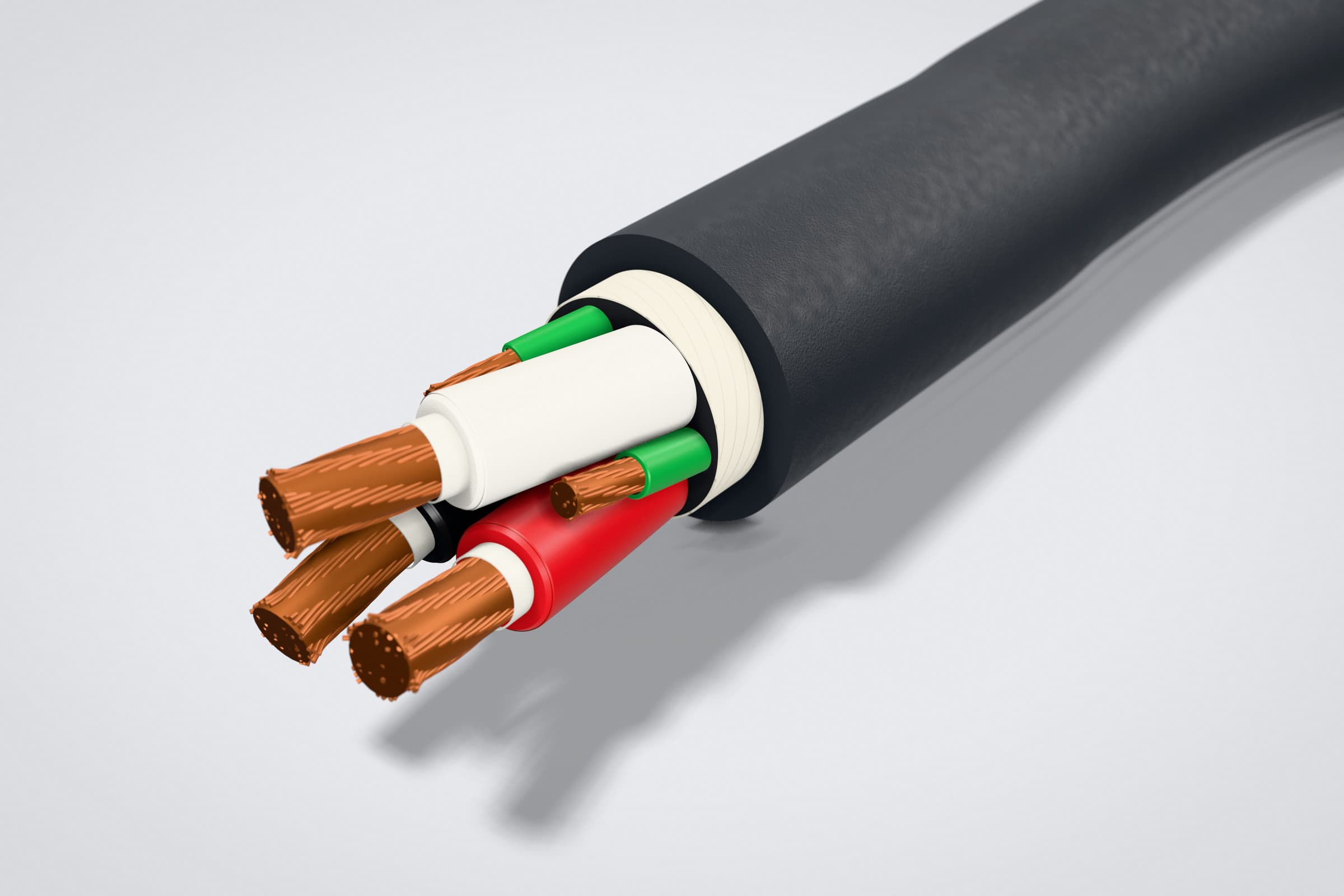

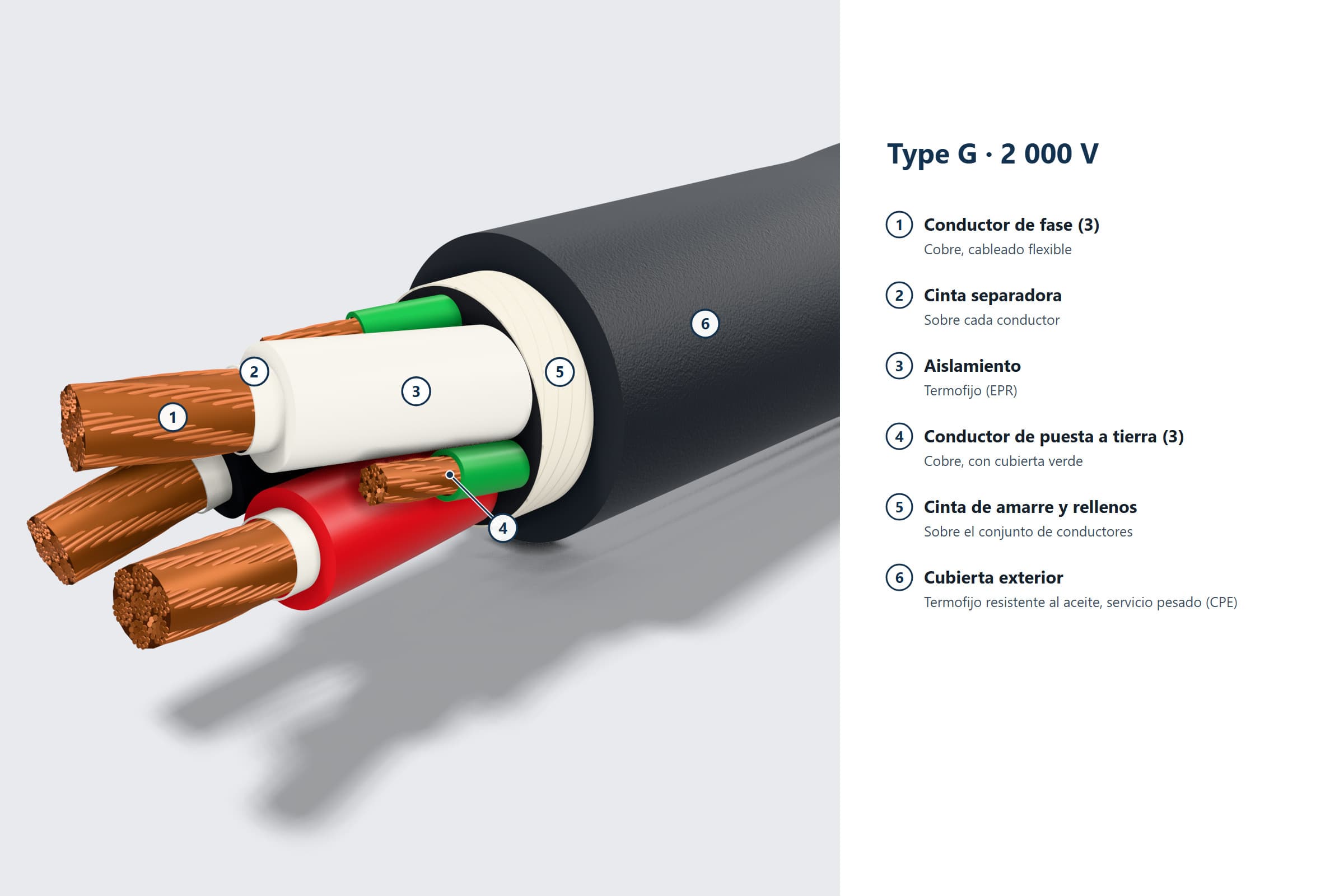

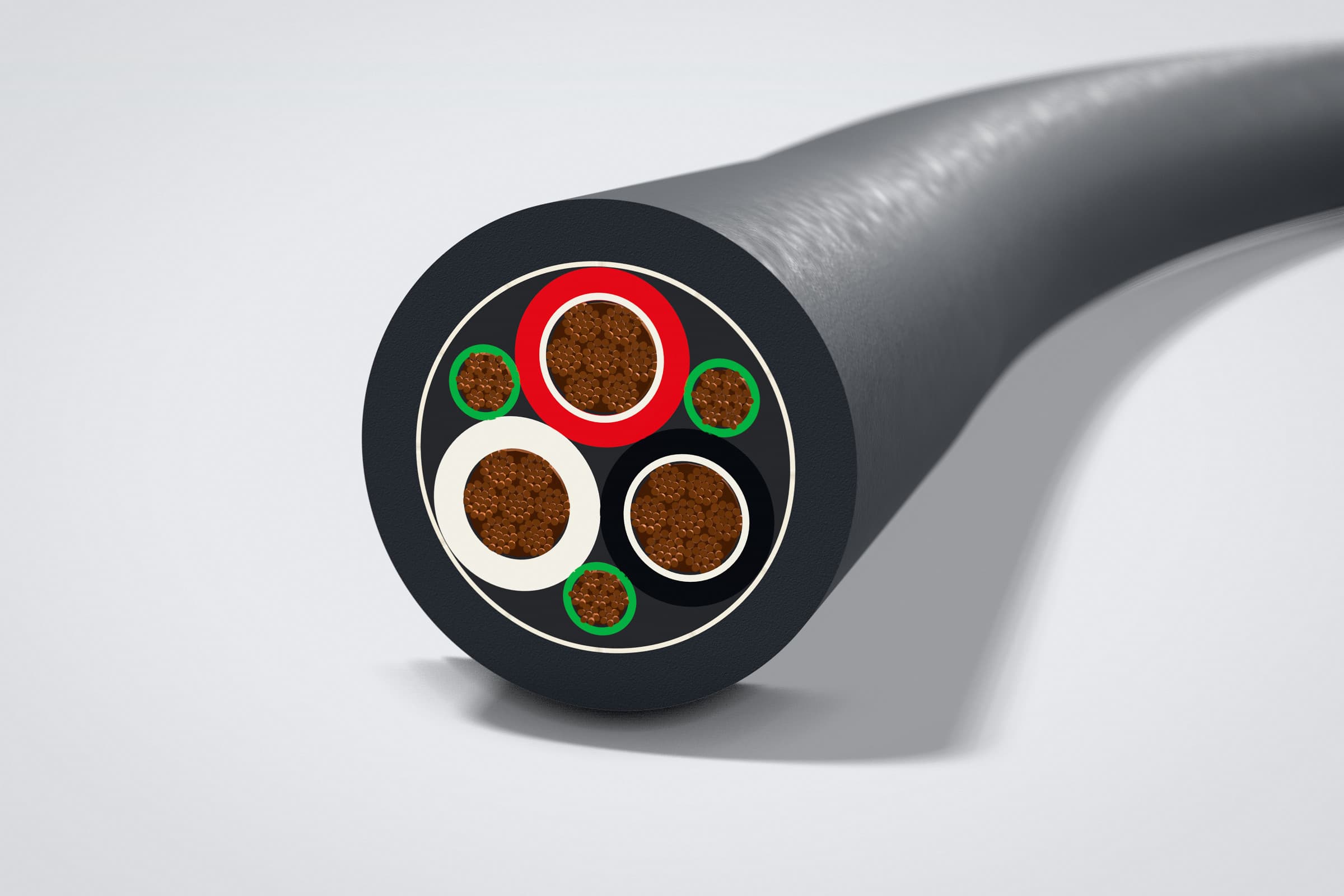

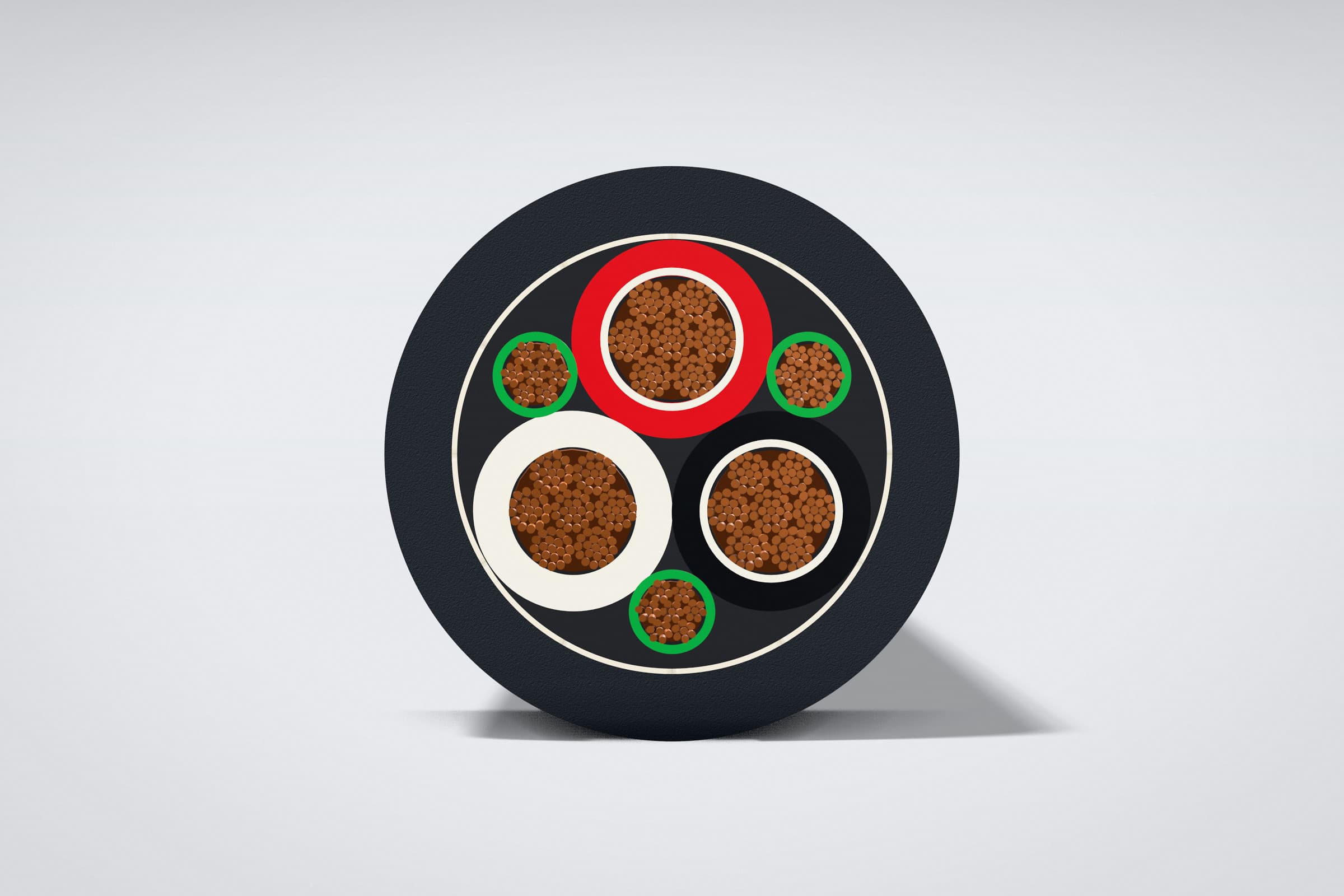

Construcción del cable

- 1Conductor
- Cobre, con cableado flexible; hilos normalmente estañados. Cinta separadora no conductora sobre cada conductor.
- 3Aislamiento
- Termofijo (EPR). Espesor nominal según calibre: 1.52 mm (12 a 2 AWG), 2.03 mm (1 a 4/0 AWG) y 2.41 mm (250 a 500 kcmil).
- 4Tierra
- Tres, de cobre, con cubierta verde, en los intersticios entre los conductores de fase. Área total no menor que el 50 % del área de un conductor de fase.
- 6Cubierta
- Termofijo resistente al aceite, para servicio pesado (CPE). Color negro; otros colores, a pedido. Rellenos y cinta de amarre bajo la cubierta.
- Tierra piloto
- No lleva: el tipo G no tiene conductor de verificación de tierra.
- Pantalla
- No lleva (tipo no blindado).
Fabricación
Procesos y laboratorio de la planta
Fotografías de la planta de TEBAOFLEX, comunes a todos sus productos: procesos de fabricación y equipos del laboratorio de pruebas. No son un reporte de pruebas de este cable.

Cableado del conductor
Extrusión y vulcanización del aislamiento
Cableado de los núcleos
Extrusión de la cubierta exterior
Laboratorio de pruebas
Pruebas de tensión aplicada y de resistencia de aislamiento
Pruebas de tracción y alargamiento
Prueba de flama vertical
Rendimiento
Rendimiento y condiciones de operación
Características generales
- Tensión nominal
- 2,000 VFuente: NOM-001-SEDE-2012, Tabla 400-4
- Conductores
- 3 de fase y 3 de puesta a tierra; construcción redondaLa NOM-001-SEDE-2012 (Tabla 400-4) admite en el tipo G de 2 a 6 conductores de fase, más los de puesta a tierra. No lleva conductor de verificación de tierra.
- Calibres
- 12 AWG a 500 kcmil (3.31 a 253 mm²)Fuente: NOM-001-SEDE-2012, Tabla 400-4
- Uso
- Portátil y uso extra rudoFuente: NOM-001-SEDE-2012, Tabla 400-4
- Alambrado fijo
- No debe usarse como sustituto del alambrado fijo de una estructuraFuente: NOM-001-SEDE-2012, 400-8
- Instalaciones provisionales
- Se permite en alimentadores y circuitos derivados provisionalesComo cable multiconductor de un tipo de la Tabla 400-4 para uso pesado o extra rudo, con los conductores originados en un centro de distribución aprobado y protegidos contra sobrecorriente.Fuente: NOM-001-SEDE-2012, 590-4 b) y c)
Características eléctricas
- Ampacidad
- De 35 A (12 AWG) a 536 A (500 kcmil), según calibreConductor a 90 °C, temperatura ambiente de 30 °C y tres conductores portadores de corriente; el valor de cada calibre está en la tabla de calibres. Con temperatura ambiente mayor se aplican los factores de corrección de la Tabla 310-15(b)(2)(a), y con 4 a 6 conductores portadores de corriente, el 80 % (Tabla 400-5(a)(3)).Fuente: NOM-001-SEDE-2012, Tabla 400-5(a)(2)
- Cable en carrete
- Reducir la ampacidad según el número de capas: 85 %, 65 %, 45 % y 35 % para 1, 2, 3 y 4 capasFactores de referenciaFuente: Tablas de ICEA, citadas por la MSHA (PIB P10-20)
Condiciones de operación
- Temperatura máxima del conductor
- 90 °CEn operación normal, en lugares secos o mojadosFuente: CSA C22.2 No. 96:23, 1.2
- Resistencia al aceite
- Cubierta termofija resistente al aceiteFuente: NOM-001-SEDE-2012, Tabla 400-4
- Ambiente de uso
- Lugares secos o mojados, exteriores y minas subterráneasEn minas subterráneas de carbón en México no reúne los elementos que pide la NOM-032-STPS-2008 (9.4.32 a)): no lleva pantallas por fase ni conductor piloto.Fuente: CSA C22.2 No. 96:23, 1.2
- Verificación de tierra
- No lleva conductor de verificación de tierraSi el sistema requiere monitoreo de continuidad de tierra, use el tipo G-GC o un monitor a prueba de fallas que no requiera conductor piloto (en Estados Unidos, 30 CFR 75.902-2).Fuente: NOM-001-SEDE-2012, Tabla 400-4
- Normas en minas
- NOM-023-STPS-2012 o NOM-032-STPS-2008, y las especificaciones del clienteLa NOM-001-SEDE-2012 no aplica en áreas subterráneas de minas ni a la maquinaria móvil autopropulsada de minería superficial y su cable de alimentación (1.2.2 d)). La NOM-023-STPS-2012 pide cables de alimentación flexibles y de uso rudo (8.9.21 a)).Fuente: NOM-001-SEDE-2012, 1.2.2 d); NOM-023-STPS-2012, 8.9.21 a)
Instalación y marcado

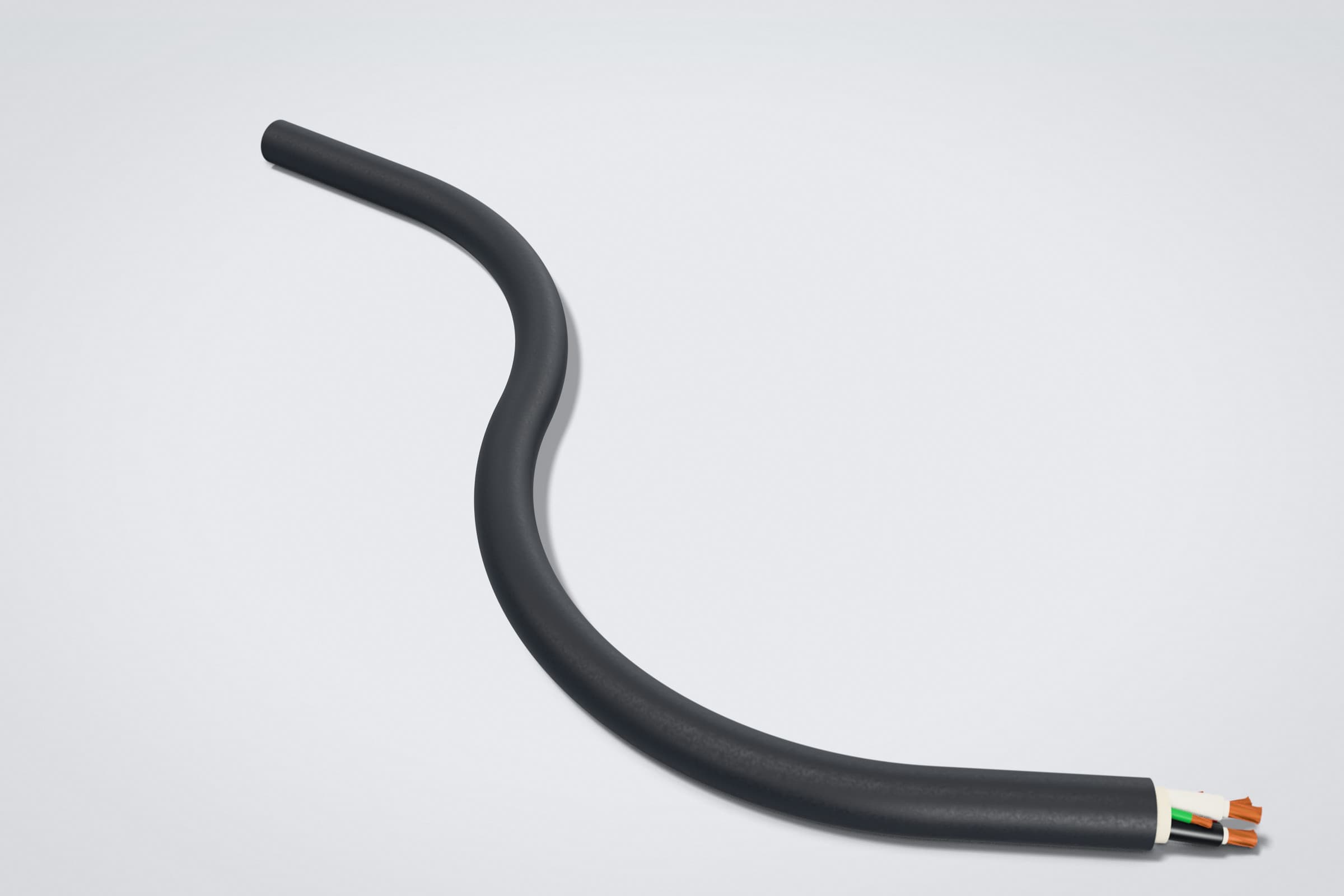

- Radio mínimo de curvatura
- 6 × diámetro exteriorValor de referencia de ICEA para cables redondos con aislamiento de hasta 5,000 V; la NOM-001-SEDE-2012 (400-34) solo pide radios adecuados para evitar daños.Fuente: USBM IC 9258, Tabla 8.18
- Marcado de la cubierta
- Duradero, en la superficie, a intervalos no mayores de 60 cm: tipo, calibre y número de conductoresFuente: NOM-001-SEDE-2012, 400-6 a)
- Empalmes
- Solo de tipo moldeado permanente o vulcanizadoFuente: NOM-001-SEDE-2012, 400-36
Dimensiones
- Diámetro exterior
- A consultar según calibreConstrucción redonda con 3 conductores de fase y 3 de tierra; dimensiones y peso se confirman en la cotización.
- Peso
- A consultar según calibre
Normas y evidencia
Normas y documentación técnica
Normas de referencia
ICEA S-75-381
Información del fabricante
- Razón social
- Jiangsu Tebaoflex Special Cable Co., Ltd
- Domicilio registrado
- Room No. 201, Building 3, No. 77 Wusongbang Road, Fuqiao Town, Taicang City, Suzhou, Jiangsu, China
Descargas
Documentos técnicos
- PDF
Perfil de empresa
TEBAOFLEX: datos de la empresa, productos e industrias, fabricación y pruebas, proyectos de referencia y calidad.
Español · 07/10/2026 · 1.8 MB
Alcance: Documento de la empresa, común a todos los productos
- PDF
Catálogo de cables mineros
Los cinco tipos de cable para minería de TEBAOFLEX (G-GC, G, W, SHD-GC y MP-GC): guía de selección, construcción, características y datos de referencia.
Español · 07/10/2026 · 2.6 MB
Alcance: Documento de la empresa, común a todos los productos
Comparar
Compare cables mineros
Desplace la tabla horizontalmente para ver todos los productos.
| Atributo | Type G-GC | Type GFicha actual | SHD-GC | MP-GC | Type W |
|---|---|---|---|---|---|
| Tensión | 2,000 V | 2,000 V | 2,000 a 25,000 V, según la clase | 5,000 a 25,000 V, según la clase | 2,000 V |
| Calibres | 12 AWG a 500 kcmil (3.31 a 253 mm²) | 12 AWG a 500 kcmil (3.31 a 253 mm²) | 6 AWG a 500 kcmil (13.3 a 253 mm²); 2 AWG a 250 kcmil en 15 y 25 kV | 6 AWG a 500 kcmil (13.3 a 253 mm²); 2 AWG a 500 kcmil en 15 y 25 kV | 12 AWG a 500 kcmil (3.31 a 253 mm²); de un conductor, hasta 1,000 kcmil (507 mm²) |
| Temperatura | 90 °C, máxima del conductor | 90 °C, máxima del conductor | 90 °C, máxima del conductor | 90 °C, máxima del conductor | 90 °C, máxima del conductor |
| Conductor | Cobre, con cableado flexible; hilos normalmente estañados. Cinta separadora no conductora sobre cada conductor. | Cobre, con cableado flexible; hilos normalmente estañados. Cinta separadora no conductora sobre cada conductor. | Tres, de cobre con cableado flexible (hilos normalmente estañados), de 13.3 mm² (6 AWG) o mayores, cada uno con una capa semiconductora extruida encima (pantalla del conductor). | Tres, de cobre con cableado concéntrico clase B o C; construcción habitual en cobre desnudo, compactado, clase B, cada uno con una capa semiconductora extruida encima (pantalla del conductor). Conductores de aluminio: a consultar. | Cobre desnudo o estañado, con cableado flexible. Cinta separadora no conductora sobre cada conductor. |
| Aislamiento | Termofijo (EPR). Espesor nominal según calibre: 1.52 mm (12 a 2 AWG), 2.03 mm (1 a 4/0 AWG) y 2.41 mm (250 a 500 kcmil). | Termofijo (EPR). Espesor nominal según calibre: 1.52 mm (12 a 2 AWG), 2.03 mm (1 a 4/0 AWG) y 2.41 mm (250 a 500 kcmil). | Termofijo de etileno-propileno (EPR), 90 °C. Espesor típico: 5 kV, 2.79 mm (3.05 mm desde 250 kcmil); 8 kV, 3.81 mm; 15 kV, 5.33 mm; 25 kV, 6.60 mm. Se confirma en la cotización. | Termofijo de etileno-propileno (EPR) o polietileno de cadena cruzada (XLP), 90 °C. Espesor típico para nivel de aislamiento del 100 %: 5 kV, 2.29 mm; 8 kV, 2.92 mm; 15 kV, 4.45 mm; 25 kV, 6.60 mm. Nivel del 133 %: a consultar. Se confirma en la cotización. | Termofijo (EPR). Espesor nominal según calibre: 1.52 mm (12 a 2 AWG), 2.03 mm (1 a 4/0 AWG), 2.41 mm (250 a 500 kcmil) y 2.80 mm (501 a 1,000 kcmil, de un conductor). |
| Tierra | Dos, de cobre, con cubierta verde. Área total no menor que el 50 % del área de un conductor de fase. | Tres, de cobre, con cubierta verde, en los intersticios entre los conductores de fase. Área total no menor que el 50 % del área de un conductor de fase. | Dos, de cobre flexible normalmente estañado, sin aislamiento, en los intersticios exteriores y en contacto con las pantallas; área total no menor que la mitad de la de un conductor de fase. | Dos, de cobre sin aislamiento, en los intersticios exteriores; en minas subterráneas de carbón de EE. UU., área total no menor que la mitad de la de un conductor de fase. | No lleva (según ICEA). La UL 1650 permite, en cables de 3 o más conductores, un conductor de tierra verde totalmente aislado; si se requiere, debe indicarse en el pedido. |
| Tierra piloto | Uno, de cobre aislado, color amarillo. Calibre típico: 10 AWG para fases de 2 AWG o menores, 8 AWG de 1 a 4/0 AWG y 6 AWG de 250 a 500 kcmil; se confirma en la cotización. | No lleva: el tipo G no tiene conductor de verificación de tierra. | Uno, de cobre aislado, color amarillo, en un intersticio exterior. Calibre típico: 8 AWG hasta 4/0 AWG y 6 AWG desde 250 kcmil; se confirma en la cotización. | Uno, de cobre aislado, color amarillo; habitualmente 8 AWG, con aislamiento de polipropileno. Se confirma en la cotización. | No lleva: el tipo W no tiene conductor de verificación de tierra. |
| Pantalla | No lleva (tipo no blindado). | No lleva (tipo no blindado). | En cada conductor de fase: capa semiconductora sobre el aislamiento, extruida o en cinta, con cobertura del 100 % (pantalla del aislamiento), y malla de alambres de cobre estañado y de hilos de nylon de colores, conectada a tierra (pantalla metálica); los colores del nylon identifican las fases. | En cada conductor de fase: capa semiconductora extruida en contacto con el aislamiento (pantalla del aislamiento) y cinta de cobre aplicada en hélice con solape, conectada a tierra (pantalla metálica). Cintas de colores bajo la cinta de cobre para identificar las fases. | No lleva (tipo no blindado). |
| Cubierta | Termofijo resistente al aceite, para servicio pesado (CPE). Color negro; otros colores, a pedido. Rellenos y cinta de amarre bajo la cubierta. | Termofijo resistente al aceite, para servicio pesado (CPE). Color negro; otros colores, a pedido. Rellenos y cinta de amarre bajo la cubierta. | Termofijo para servicio pesado, resistente al aceite y a la abrasión (CPE), normalmente de dos capas con refuerzo. Color negro; otros colores, a pedido. Rellenos y cinta de amarre bajo la cubierta. | Normalmente una sola capa de CPE termofijo o PVC termoplástico. Color negro; otros colores, a pedido. Rellenos y cinta de amarre bajo la cubierta. Dimensiones y pesos de la tabla: referencia con cubierta CPE; otras construcciones, a consultar. | Termofijo resistente al aceite, para servicio pesado (CPE). Color negro; otros colores, a pedido. Rellenos y cinta de amarre bajo la cubierta. |
Aplicaciones
Entornos mineros y maquinaria donde este cable está certificado y especificado operativamente:
Preguntas frecuentes
Preguntas antes de solicitar una cotización
¿Qué diferencia hay entre el cable tipo G y el tipo G-GC?
Los dos son cables de energía portátil de 2,000 V para uso extra rudo, en calibres de 12 AWG a 500 kcmil, con aislamiento termofijo y cubierta termofija resistente al aceite. Cambia la construcción:
- tipo G: de 2 a 6 conductores de fase, más los conductores de puesta a tierra;
- tipo G-GC: de 3 a 6 conductores de fase, los conductores de puesta a tierra y 1 conductor de verificación de tierra.
Así los define la Tabla 400-4 de la
NOM-001-SEDE-2012.El tipo G no lleva conductor de verificación de tierra: ¿cuándo conviene el G-GC?
Cuando el sistema requiere monitoreo continuo de la puesta a tierra con un conductor piloto. El conductor de verificación de tierra del G-GC se conecta al monitor de continuidad de tierra del equipo, que abre el interruptor si la puesta a tierra se interrumpe.
Con el tipo G, ese monitoreo solo es posible con un monitor que no requiera conductor piloto. En Estados Unidos, el
30 CFR 75.902-2solo aprueba esos sistemas si su diseño es a prueba de fallas y abre el interruptor cuando se pierde la continuidad de tierra.¿Cuándo se necesita un cable con pantalla en lugar del tipo G?
El tipo G no lleva pantalla y su tensión nominal es de 2,000 V (Tabla 400-4 de la
NOM-001-SEDE-2012). Para tensiones mayores se usan cables portátiles con pantalla, como el tipo SHD-GC.Indique la tensión de su sistema al pedir la cotización y le confirmaremos el tipo de cable adecuado.
¿Se puede usar en instalaciones provisionales?
Sí. Para alimentadores y circuitos derivados provisionales, la
NOM-001-SEDE-2012permite cables multiconductores de un tipo identificado en la Tabla 400-4 para uso pesado o extra rudo, como el tipo G (590-4 b) y c)). Los conductores deben originarse en un centro de distribución aprobado y estar protegidos contra sobrecorriente.¿Se puede instalar dentro de tubería o como alambrado fijo?
Por regla general, no. La
NOM-001-SEDE-2012no permite usar cables flexibles como sustitutos del alambrado fijo de una estructura ni instalarlos en canalizaciones, salvo donde la propia norma lo permita (400-8).Una excepción: en establecimientos industriales donde solo personal calificado da servicio a la instalación, se permite instalarlos en canalizaciones sobre el suelo de no más de 15 m, para protegerlos contra daños físicos. Con más de tres conductores de fase en la canalización, la ampacidad se reduce (400-14).
¿Hay que reducir la ampacidad cuando el cable trabaja enrollado en un carrete?
Sí. Las ampacidades de la tabla de calibres son las de la Tabla 400-5(a)(2) de la
NOM-001-SEDE-2012, con el conductor a 90 °C y una temperatura ambiente de 30 °C. En un carrete, las capas de cable retienen el calor. Como referencia, las tablas de ICEA dan factores de 85 %, 65 %, 45 % y 35 % para 1, 2, 3 y 4 capas, según cita la MSHA (PIB P10-20).Si sobra cable en el carrete, la MSHA recomienda retirar las capas sobrantes y dejar solo la última.
¿Se puede usar en minas subterráneas de carbón en México?
No reúne los elementos que pide la norma. La
NOM-032-STPS-2008fija requisitos para los cables de las minas subterráneas de carbón: su numeral 9.4.32 a) pide elementos de protección como pantallas por fase, pilotos y conexiones a tierra (véanse también 9.4.28 y 9.4.35). El tipo G no lleva pantallas por fase ni conductor piloto, así que confirme con la mina el cable adecuado.¿Qué empalmes se permiten en el cable?
Solo empalmes de tipo moldeado permanente o vulcanizado: la
NOM-001-SEDE-2012no admite otros en los cables portátiles (400-36). El empalme debe mantener la continuidad de todos los conductores, incluidos los de puesta a tierra.Las terminales de los cables portátiles de más de 600 V solo deben ser accesibles a personal calificado y autorizado (400-36).
¿El cable cuenta con aprobación MSHA o certificación UL o CSA?
Este cable no se ofrece con aprobación MSHA ni con certificación UL o CSA. Los datos de esta página son valores típicos de referencia, basados en normas y reglamentos publicados, como la
NOM-001-SEDE-2012(Artículo 400), la ICEA S-75-381 (ANSI/NEMA WC 23058, antes WC 58), la CSA C22.2 No. 96 y el 30 CFR de Estados Unidos. También incluyen valores usuales de este tipo de cable en el mercado (diámetros, espesores y pesos, cuando están disponibles). No constituyen una certificación ni una aprobación de producto.Los valores definitivos del cable suministrado se confirman en la cotización y en el reporte de pruebas del pedido. Si su proyecto exige una aprobación o una prueba específica, indíquelo al solicitar la cotización.
Recursos relacionados
Contenido relacionado
Artículos
Instalación y mantenimiento
Conectores y Enchufes Mineros de Baja Tensión (480 V a 1,000 V) para Cables Type G-GC y Type G
Guía de ingeniería para seleccionar conectores y enchufes mineros de 480 V a 1,000 V en cables Type G-GC y Type G: interbloqueo piloto y prevención de arco.
Instalación y mantenimiento
Empalmes de Potencia en Cables SHD-GC y Type G-GC: Cold-Shrink vs. Vulcanizado y NOM-023
Comparativa de ingeniería entre empalmes de potencia en frío (Cold-Shrink) y vulcanizados en caliente para cables mineros SHD-GC y Type G-GC bajo NOM-023.
Comparaciones
Comparativa de ingeniería entre aislamiento EPR y XLPE en cables mineros de 2 kV a 25 kV bajo ICEA S-75-381. Módulo de flexión, arborescencias y pruebas FAT.
