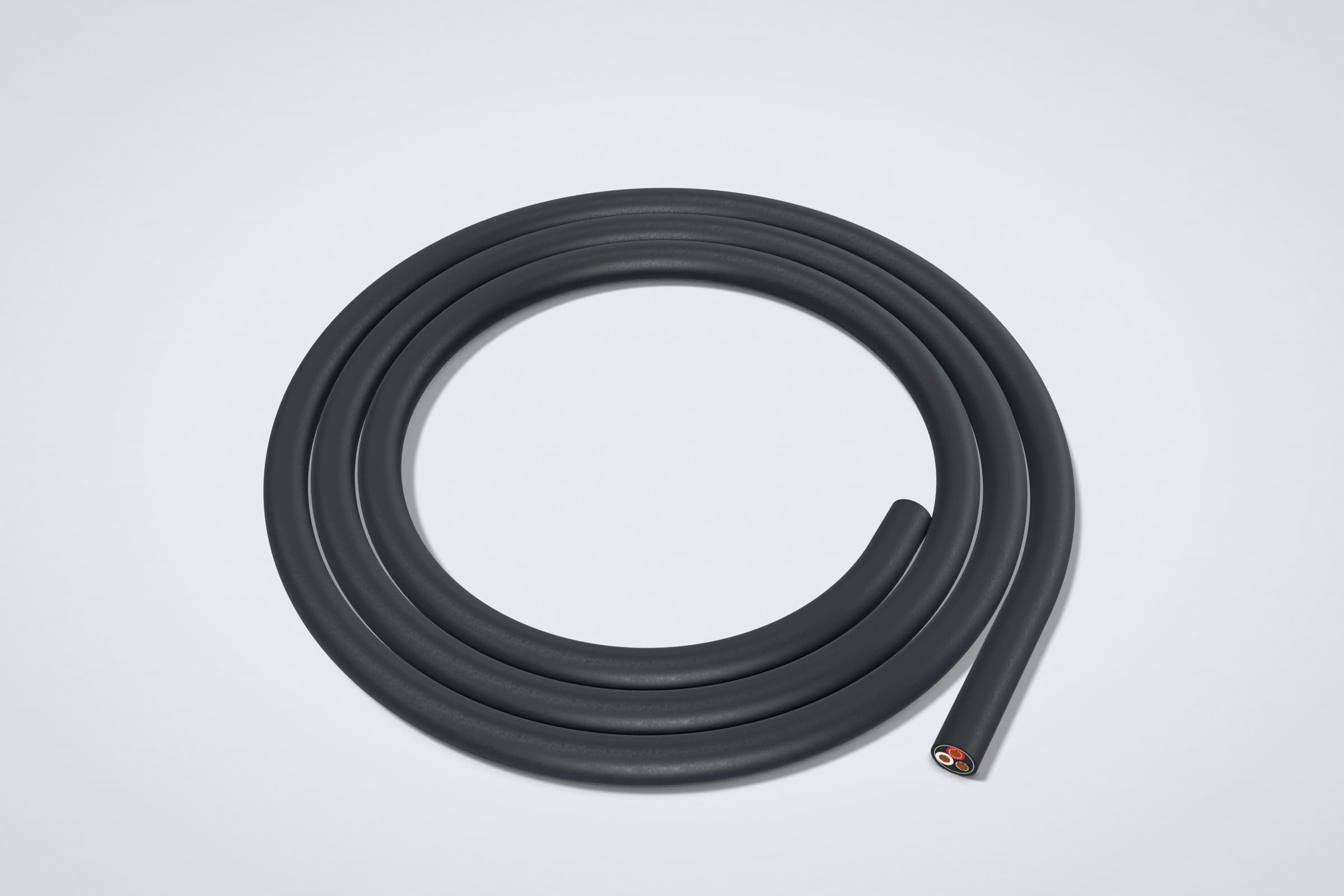

Cable de energía portátil tipo W

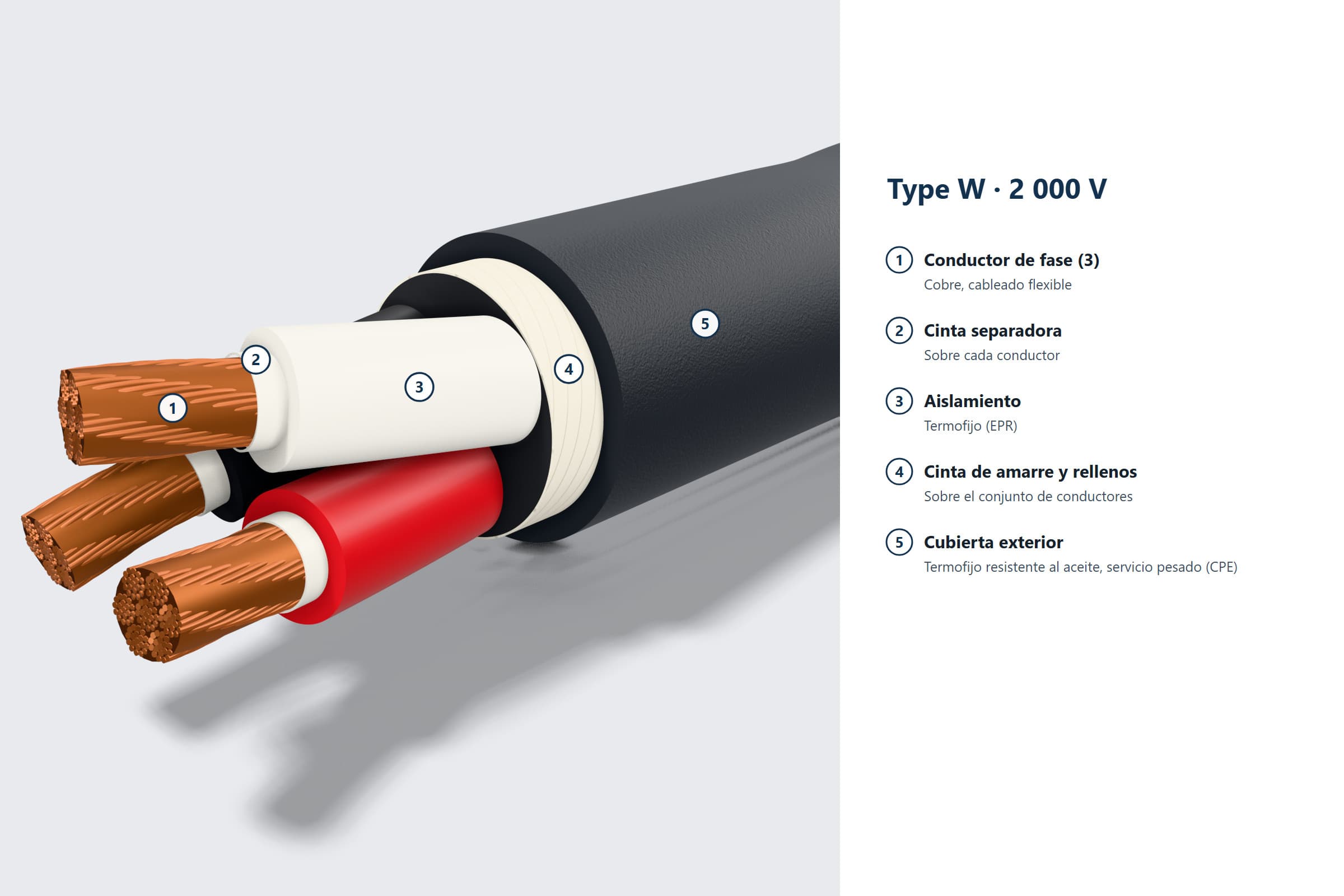

Los tres son cables de energía portátil de 2,000 V para uso extra rudo, con aislamiento termofijo y cubierta termofija resistente al aceite. Cambia la construcción:

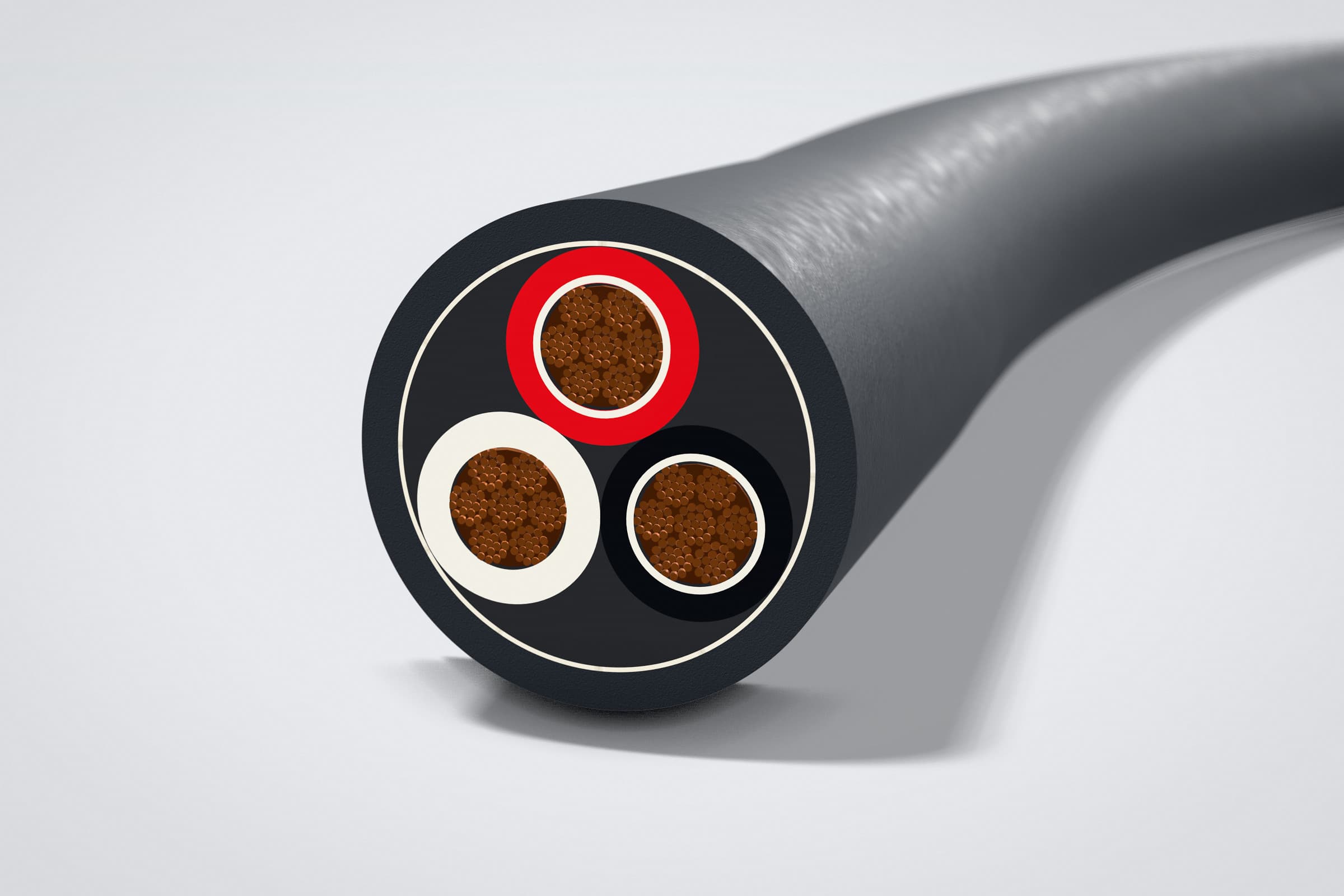

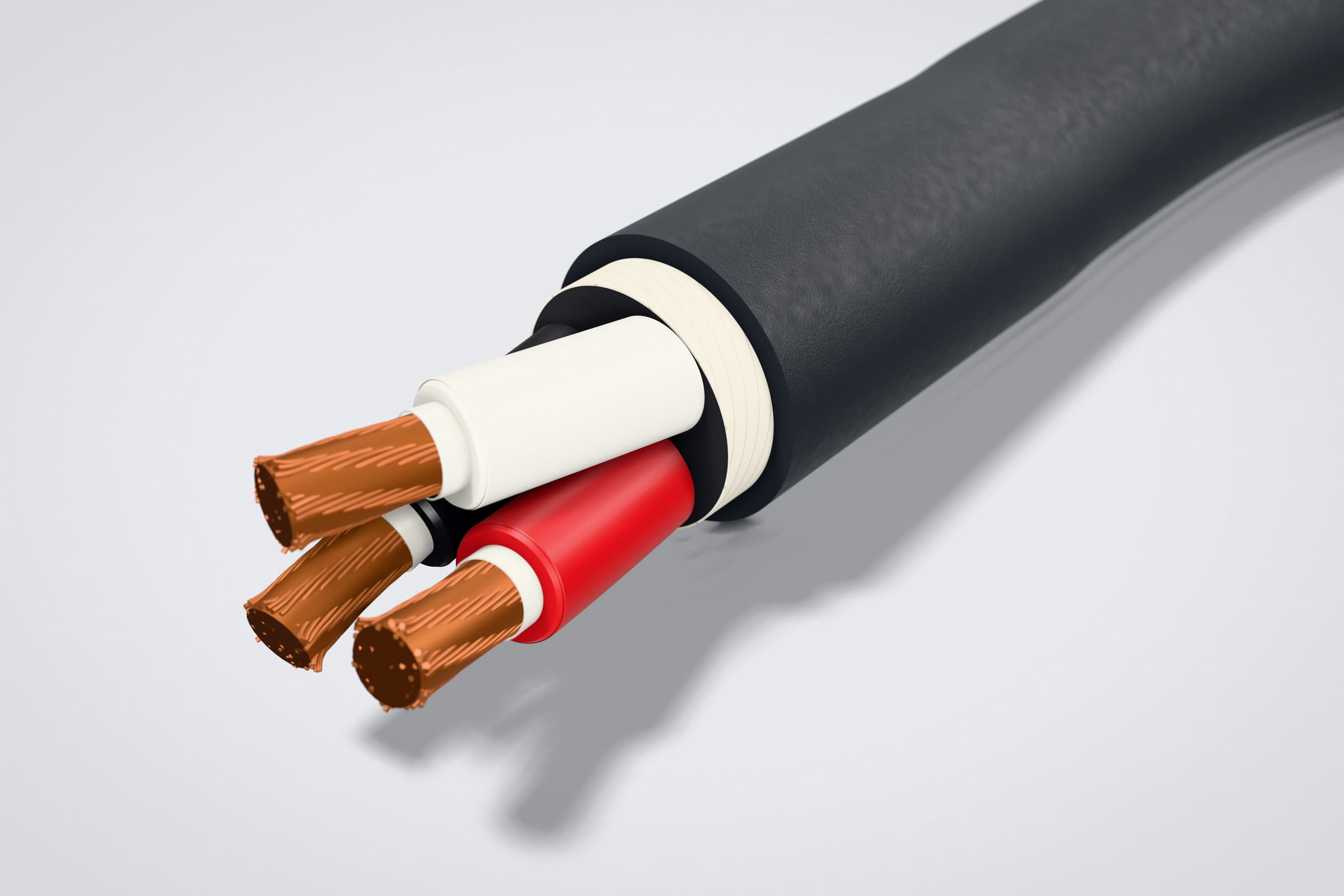

• tipo W: de 1 a 6 conductores de 12 AWG a 500 kcmil, o un conductor de 501 a 1,000 kcmil, sin conductor de puesta a tierra;
• tipo G: de 2 a 6 conductores de fase, más los conductores de puesta a tierra;
• tipo G-GC: de 3 a 6 conductores de fase, los conductores de puesta a tierra y 1 conductor de verificación de tierra.

Así los define la Tabla 400-4 de la NOM-001-SEDE-2012; que el tipo W no lleve conductor de puesta a tierra es la definición de la ICEA S-75-381.

Cuando la instalación exige un conductor de puesta a tierra en el cable, o protecciones que el tipo W no tiene:

• cables portátiles de más de 600 V dentro del alcance de la NOM-001-SEDE-2012, que deben llevar conductor de puesta a tierra de equipos (400-31 b));
• circuitos derivados provisionales, que deben incluir un conductor de puesta a tierra de equipos separado (590-4 d) 1));
• minas subterráneas de carbón en México: la NOM-032-STPS-2008 (9.4.32 a)) pide pantallas por fase, pilotos y conexiones a tierra.

En los dos primeros casos, los tipos G o G-GC llevan conductores de puesta a tierra. Para minas de carbón, confirme con la mina el cable adecuado.

La UL 1650 permite que los cables tipo W de 3 o más conductores lleven un conductor de puesta a tierra verde, totalmente aislado; la ICEA S-75-381 define el tipo W sin él. Si lo necesita, indíquelo al solicitar la cotización.

La de la columna D de la Tabla 400-5(a)(2) de la NOM-001-SEDE-2012: de 80 A en 8 AWG a 1,055 A en 1,000 kcmil, con el conductor a 90 °C y una temperatura ambiente de 30 °C.

Esos valores solo se permiten cuando los conductores no estén instalados en canalizaciones ni en contacto físico entre sí, excepto en tramos no mayores de 60 cm al atravesar la pared de un envolvente.

El tipo W no lleva pantalla y su tensión nominal es de 2,000 V (Tabla 400-4 de la NOM-001-SEDE-2012). Para tensiones mayores se usan cables portátiles con pantalla, como el tipo SHD-GC.

Indique la tensión de su sistema al pedir la cotización y le confirmaremos el tipo de cable adecuado.

Por regla general, no. La NOM-001-SEDE-2012 no permite usar cables flexibles como sustitutos del alambrado fijo de una estructura ni instalarlos en canalizaciones, salvo donde la propia norma lo permita (400-8).

Una excepción: en establecimientos industriales donde solo personal calificado da servicio a la instalación, se permite instalarlos en canalizaciones sobre el suelo de no más de 15 m, para protegerlos contra daños físicos. Con más de tres conductores de fase en la canalización, la ampacidad se reduce (400-14).

Sí. Las ampacidades de la tabla de calibres son las de la Tabla 400-5(a)(2) de la NOM-001-SEDE-2012, con el conductor a 90 °C y una temperatura ambiente de 30 °C. En un carrete, las capas de cable retienen el calor. Como referencia, las tablas de ICEA dan factores de 85 %, 65 %, 45 % y 35 % para 1, 2, 3 y 4 capas, según cita la MSHA (PIB P10-20).

Si sobra cable en el carrete, la MSHA recomienda retirar las capas sobrantes y dejar solo la última.

Solo empalmes de tipo moldeado permanente o vulcanizado: la NOM-001-SEDE-2012 no admite otros en los cables portátiles (400-36). El empalme debe mantener la continuidad de todos los conductores.

Las terminales de los cables portátiles de más de 600 V solo deben ser accesibles a personal calificado y autorizado (400-36).

Este cable no se ofrece con aprobación MSHA ni con certificación UL o CSA. Los datos de esta página son valores típicos de referencia, basados en normas y reglamentos publicados, como la NOM-001-SEDE-2012 (Artículo 400), la ICEA S-75-381 (ANSI/NEMA WC 23058, antes WC 58), la CSA C22.2 No. 96 y la UL 1650. También incluyen valores usuales de este tipo de cable en el mercado (diámetros, espesores y pesos, cuando están disponibles). No constituyen una certificación ni una aprobación de producto.

Los valores definitivos del cable suministrado se confirman en la cotización y en el reporte de pruebas del pedido. Si su proyecto exige una aprobación o una prueba específica, indíquelo al solicitar la cotización.
