¿Qué diferencia hay entre el tipo MP-GC y el tipo SHD-GC?

Los dos llevan tres conductores de fase con pantalla individual, dos conductores de puesta a tierra y un conductor de verificación de tierra. Cambian la construcción y el uso: - tipo MP-GC: pantalla de cinta de cobre y conductores de cableado concéntrico; es un alimentador para instalación fija o semifija: perforaciones, instalación aérea, ductos o enterrado directamente; - tipo SHD-GC: pantalla de malla de cobre y conductores de cableado flexible; es un cable portátil, de arrastre y para carrete, para equipo móvil. El MP-GC es menos flexible y tiene mayor resistencia a la tensión que el SHD-GC (USBM IC 9258).

¿Se puede instalar un cable portátil en ducto o directamente enterrado?

Donde aplica la `NOM-001-SEDE-2012`, los cables flexibles no deben usarse como sustitutos del alambrado fijo de una estructura ni instalarse en canalizaciones, salvo donde la norma lo permita (400-8). Para alimentadores en ductos, enterrados, aéreos o en perforaciones se usa un cable alimentador como el MP-GC (USBM IC 9258).

¿Qué clase de tensión y qué nivel de aislamiento necesito?

La tensión nominal del cable debe ser igual o mayor que la del sistema: por ejemplo, 5 kV para 4.16 kV; 8 kV para 7.2 kV, y 15 kV para 12.47 a 13.8 kV (USBM IC 9258). Para 23 kV se usa la clase 25 kV. El nivel de aislamiento depende de cuánto tarda en despejarse una falla a tierra. El del 100 % se aplica cuando la protección despeja las fallas a tierra en menos de 1 minuto. El del 133 % se aplica cuando no se puede cumplir ese tiempo, pero la sección con falla se desenergiza en no más de 1 hora, o cuando se desea un aislamiento adicional. Así lo explican las notas de la Tabla 310-104(e) de la `NOM-001-SEDE-2012`, una tabla que la norma incluye solo con fines informativos.

¿Para qué sirve la pantalla de cada fase?

La pantalla confina el esfuerzo eléctrico al aislamiento y conduce a tierra la corriente de carga capacitiva, la corriente de fuga y la corriente de falla, para que actúe la protección de falla a tierra (`NOM-001-SEDE-2012`, 310-10 e), NOTA). En el MP-GC es una cinta de cobre aplicada en hélice sobre la capa semiconductora de cada fase, y se conecta a un conductor de puesta a tierra (300-40).

¿Se puede usar en minas subterráneas de carbón en México?

La `NOM-032-STPS-2008` pide que los cables de las minas subterráneas de carbón cuenten con pantallas por fase, pilotos y conexiones a tierra (9.4.32 a)). La construcción MP-GC incluye los tres elementos: una pantalla en cada conductor de fase, el conductor de verificación de tierra (piloto) y dos conductores de puesta a tierra. Esto describe la construcción del cable; no es una certificación. La norma pide además condiciones de instalación y de empalme (por ejemplo, 9.4.33 y 9.4.34), y la mina puede tener requisitos propios: confírmelos con ella antes de pedir el cable.

¿Cómo se instala en tiros y barrenos?

En minas subterráneas de México, los cables se soportan de modo que no queden sobre el piso de la mina. En tiros o barrenos inclinados, si sus conductores o su cubierta no pueden sostener su propio peso, llevan soportes que resistan ese peso a distancias no mayores de 10 m (`NOM-023-STPS-2012`, 8.9.22 j); `NOM-032-STPS-2008`, 9.4.33). En las minas subterráneas de carbón, además, se instalan de modo que no sufran tracciones anormales (`NOM-032-STPS-2008`, 9.4.32 d)). Como referencia, en las minas subterráneas metálicas y no metálicas de EE. UU., los cables de tiros y barrenos se sujetan firmemente para evitar tensiones indebidas en la cubierta, el aislamiento o los conductores (30 CFR 57.12083). La carga suspendida y el factor de seguridad se calculan con el peso y la carga de ruptura del cable, que se confirman en la cotización (USBM IC 9258).

¿Se puede dejar un cable de media tensión directamente sobre el suelo?

El MP-GC está pensado para perforaciones, instalación aérea con mensajero, ductos o enterrado directamente (USBM IC 9258). Como referencia, en las minas de carbón de EE. UU., los cables de alta tensión en superficie deben quedar protegidos contra daños y sin contacto con circuitos de baja tensión o de comunicaciones (30 CFR 77.807). En las subterráneas, solo se instalan en vías de aire y de acarreo inspeccionadas regularmente (75.807).

¿Hace falta un medio de alivio del esfuerzo en cada terminación?

Sí. La `NOM-001-SEDE-2012` pide medios para reducir el esfuerzo dieléctrico en todas las terminaciones del blindaje aplicado en fábrica. En cada extremo se retiran la pantalla metálica y la semiconductora a una distancia que depende de la tensión, y se instala un cono de alivio o una terminal premoldeada. La cinta de cobre de la pantalla se conecta a un conductor de puesta a tierra (300-40).

¿El cable cuenta con aprobación MSHA o certificación CSA?

Este cable no se ofrece con aprobación MSHA ni con certificación CSA. Los datos de esta página son valores típicos de referencia, basados en la ICEA S-75-381 (ANSI/NEMA WC 23058, antes WC 58), la CSA C22.2 No. 96.1, el 30 CFR de Estados Unidos y publicaciones técnicas de su gobierno. También incluyen valores usuales de este tipo de cable en el mercado (diámetros, espesores y pesos, cuando están disponibles). No constituyen una certificación ni una aprobación de producto. Los valores definitivos del cable suministrado se confirman en la cotización y en el reporte de pruebas del pedido.

TEBAOFLEX · Cables mineros

Cable alimentador de energía para minas tipo MP-GC

Name: MP-GC
Brand: TEBAOFLEX

Vista general1 / 8

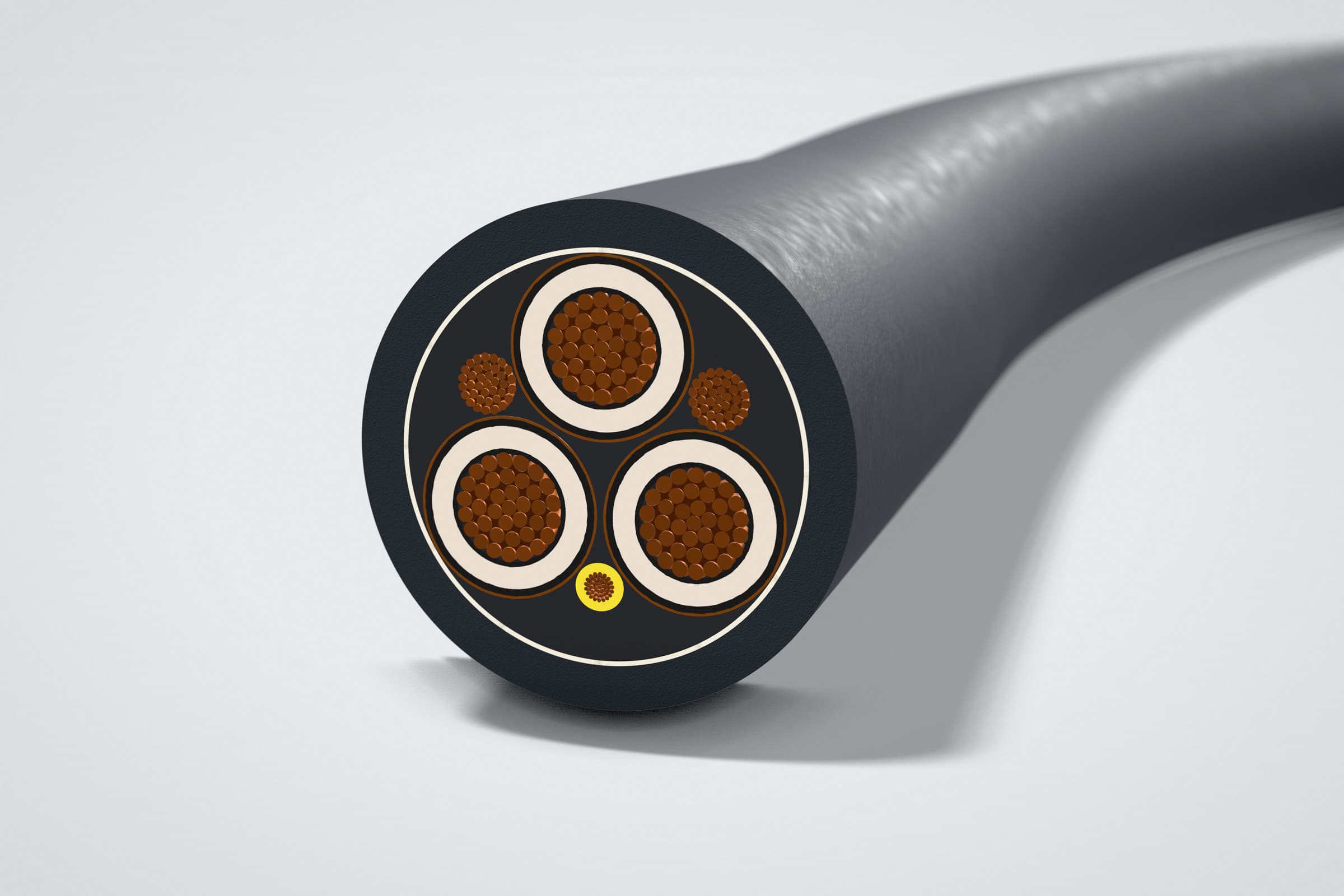

Cable de energía para minas con tres conductores de fase, cada uno con pantalla individual de cinta de cobre, dos conductores de puesta a tierra y un conductor de verificación de tierra. Se usa como alimentador entre las unidades del sistema de distribución de la mina: subestaciones, casetas de interruptores y centros de potencia portátiles.

ICEA S-75-381

Tensión: 5,000 a 25,000 V, según la clase
Calibres: 6 AWG a 500 kcmil (13.3 a 253 mm²); 2 AWG a 500 kcmil en 15 y 25 kV
Temperatura: 90 °C, máxima del conductor
Conductor: Tres, de cobre con cableado concéntrico clase B o C; construcción habitual en cobre desnudo, compactado, clase B, cada uno con una capa semiconductora extruida encima (pantalla del conductor). Conductores de aluminio: a consultar.
Aislamiento: Termofijo de etileno-propileno (EPR) o polietileno de cadena cruzada (XLP), 90 °C. Espesor típico para nivel de aislamiento del 100 %: 5 kV, 2.29 mm; 8 kV, 2.92 mm; 15 kV, 4.45 mm; 25 kV, 6.60 mm. Nivel del 133 %: a consultar. Se confirma en la cotización.
Tierra: Dos, de cobre sin aislamiento, en los intersticios exteriores; en minas subterráneas de carbón de EE. UU., área total no menor que la mitad de la de un conductor de fase.
Tierra piloto: Uno, de cobre aislado, color amarillo; habitualmente 8 AWG, con aislamiento de polipropileno. Se confirma en la cotización.
Pantalla: En cada conductor de fase: capa semiconductora extruida en contacto con el aislamiento (pantalla del aislamiento) y cinta de cobre aplicada en hélice con solape, conectada a tierra (pantalla metálica). Cintas de colores bajo la cinta de cobre para identificar las fases.
Cubierta: Normalmente una sola capa de CPE termofijo o PVC termoplástico. Color negro; otros colores, a pedido. Rellenos y cinta de amarre bajo la cubierta. Dimensiones y pesos de la tabla: referencia con cubierta CPE; otras construcciones, a consultar.

Solicitud de cotización

MP-GC

Clase de tensión

Modelo

Cantidad

Solicitud actual

Producto: MP-GC

WhatsApp Enviar email

Modelos y especificaciones

Seleccione la configuración del cable

Dimensiones y pesos típicos para nivel de aislamiento del 100 % y cubierta CPE. Nivel del 133 % y otras cubiertas: a consultar. Valores típicos de referencia; los valores definitivos del cable suministrado se confirman en la cotización. Los datos no disponibles se indican como A consultar.

Clase de tensión

Modelos disponibles de MP-GC
Modelo	Área del conductor de fase (mm²)	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A)	Resistencia c.a. a 90 °C, de referencia (Ω/km)	Conductores de puesta a tierra (AWG)	Espesor típico de la cubierta (mm)	Diámetro exterior típico (mm)	Peso típico (cubierta CPE) (kg/km)
3 × 6 AWG (5 kV)	Área del conductor de fase (mm²) · 13.3	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 93	Resistencia c.a. a 90 °C, de referencia (Ω/km) · 1.673	Conductores de puesta a tierra (AWG) · 2 × 10	Espesor típico de la cubierta (mm) · 2.8	Diámetro exterior típico (mm) · 32.3	Peso típico (cubierta CPE) (kg/km) · A consultar
3 × 4 AWG (5 kV)	Área del conductor de fase (mm²) · 21.2	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 122	Resistencia c.a. a 90 °C, de referencia (Ω/km) · 1.053	Conductores de puesta a tierra (AWG) · 2 × 8	Espesor típico de la cubierta (mm) · 2.8	Diámetro exterior típico (mm) · 36.0	Peso típico (cubierta CPE) (kg/km) · 2,060
3 × 2 AWG (5 kV)	Área del conductor de fase (mm²) · 33.6	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 159	Resistencia c.a. a 90 °C, de referencia (Ω/km) · 0.659	Conductores de puesta a tierra (AWG) · 2 × 6	Espesor típico de la cubierta (mm) · 2.8	Diámetro exterior típico (mm) · 38.5	Peso típico (cubierta CPE) (kg/km) · 2,590
3 × 1 AWG (5 kV)	Área del conductor de fase (mm²) · 42.4	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 184	Resistencia c.a. a 90 °C, de referencia (Ω/km) · 0.525	Conductores de puesta a tierra (AWG) · 2 × 5	Espesor típico de la cubierta (mm) · 2.8	Diámetro exterior típico (mm) · 40.5	Peso típico (cubierta CPE) (kg/km) · 3,040
3 × 1/0 AWG (5 kV)	Área del conductor de fase (mm²) · 53.5	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 211	Resistencia c.a. a 90 °C, de referencia (Ω/km) · 0.417	Conductores de puesta a tierra (AWG) · 2 × 4	Espesor típico de la cubierta (mm) · 2.8	Diámetro exterior típico (mm) · 43.1	Peso típico (cubierta CPE) (kg/km) · 3,610
3 × 2/0 AWG (5 kV)	Área del conductor de fase (mm²) · 67.4	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 243	Resistencia c.a. a 90 °C, de referencia (Ω/km) · 0.331	Conductores de puesta a tierra (AWG) · 2 × 3	Espesor típico de la cubierta (mm) · 2.8	Diámetro exterior típico (mm) · 44.2	Peso típico (cubierta CPE) (kg/km) · 4,020
3 × 3/0 AWG (5 kV)	Área del conductor de fase (mm²) · 85.0	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 279	Resistencia c.a. a 90 °C, de referencia (Ω/km) · 0.262	Conductores de puesta a tierra (AWG) · 2 × 2	Espesor típico de la cubierta (mm) · 3.6	Diámetro exterior típico (mm) · 47.9	Peso típico (cubierta CPE) (kg/km) · 4,800
3 × 4/0 AWG (5 kV)	Área del conductor de fase (mm²) · 107	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 321	Resistencia c.a. a 90 °C, de referencia (Ω/km) · 0.207	Conductores de puesta a tierra (AWG) · 2 × 1	Espesor típico de la cubierta (mm) · 3.6	Diámetro exterior típico (mm) · 52.6	Peso típico (cubierta CPE) (kg/km) · 6,070
3 × 250 kcmil (5 kV)	Área del conductor de fase (mm²) · 127	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 355	Resistencia c.a. a 90 °C, de referencia (Ω/km) · 0.177	Conductores de puesta a tierra (AWG) · 2 × 1/0	Espesor típico de la cubierta (mm) · 3.6	Diámetro exterior típico (mm) · 56.6	Peso típico (cubierta CPE) (kg/km) · 7,110
3 × 300 kcmil (5 kV)	Área del conductor de fase (mm²) · 152	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 398	Resistencia c.a. a 90 °C, de referencia (Ω/km) · 0.148	Conductores de puesta a tierra (AWG) · A consultar	Espesor típico de la cubierta (mm) · A consultar	Diámetro exterior típico (mm) · A consultar	Peso típico (cubierta CPE) (kg/km) · A consultar
3 × 350 kcmil (5 kV)	Área del conductor de fase (mm²) · 177	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 435	Resistencia c.a. a 90 °C, de referencia (Ω/km) · 0.128	Conductores de puesta a tierra (AWG) · 2 × 2/0	Espesor típico de la cubierta (mm) · 3.6	Diámetro exterior típico (mm) · 60.8	Peso típico (cubierta CPE) (kg/km) · 8,770
3 × 400 kcmil (5 kV)	Área del conductor de fase (mm²) · 203	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 470	Resistencia c.a. a 90 °C, de referencia (Ω/km) · 0.112	Conductores de puesta a tierra (AWG) · A consultar	Espesor típico de la cubierta (mm) · A consultar	Diámetro exterior típico (mm) · A consultar	Peso típico (cubierta CPE) (kg/km) · A consultar
3 × 450 kcmil (5 kV)	Área del conductor de fase (mm²) · 228	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 502	Resistencia c.a. a 90 °C, de referencia (Ω/km) · Sin dato	Conductores de puesta a tierra (AWG) · A consultar	Espesor típico de la cubierta (mm) · A consultar	Diámetro exterior típico (mm) · A consultar	Peso típico (cubierta CPE) (kg/km) · A consultar
3 × 500 kcmil (5 kV)	Área del conductor de fase (mm²) · 253	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 536	Resistencia c.a. a 90 °C, de referencia (Ω/km) · 0.089	Conductores de puesta a tierra (AWG) · 2 × 4/0	Espesor típico de la cubierta (mm) · 3.6	Diámetro exterior típico (mm) · 67.1	Peso típico (cubierta CPE) (kg/km) · 12,110
3 × 6 AWG (8 kV)	Área del conductor de fase (mm²) · 13.3	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 93	Resistencia c.a. a 90 °C, de referencia (Ω/km) · 1.673	Conductores de puesta a tierra (AWG) · 2 × 10	Espesor típico de la cubierta (mm) · 2.8	Diámetro exterior típico (mm) · 35.8	Peso típico (cubierta CPE) (kg/km) · 1,750
3 × 4 AWG (8 kV)	Área del conductor de fase (mm²) · 21.2	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 122	Resistencia c.a. a 90 °C, de referencia (Ω/km) · 1.053	Conductores de puesta a tierra (AWG) · 2 × 8	Espesor típico de la cubierta (mm) · 2.8	Diámetro exterior típico (mm) · 38.9	Peso típico (cubierta CPE) (kg/km) · 2,280
3 × 2 AWG (8 kV)	Área del conductor de fase (mm²) · 33.6	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 159	Resistencia c.a. a 90 °C, de referencia (Ω/km) · 0.659	Conductores de puesta a tierra (AWG) · 2 × 6	Espesor típico de la cubierta (mm) · 2.8	Diámetro exterior típico (mm) · 41.2	Peso típico (cubierta CPE) (kg/km) · 2,760
3 × 1 AWG (8 kV)	Área del conductor de fase (mm²) · 42.4	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 184	Resistencia c.a. a 90 °C, de referencia (Ω/km) · 0.525	Conductores de puesta a tierra (AWG) · 2 × 5	Espesor típico de la cubierta (mm) · 2.8	Diámetro exterior típico (mm) · 43.7	Peso típico (cubierta CPE) (kg/km) · 3,400
3 × 1/0 AWG (8 kV)	Área del conductor de fase (mm²) · 53.5	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 211	Resistencia c.a. a 90 °C, de referencia (Ω/km) · 0.417	Conductores de puesta a tierra (AWG) · 2 × 4	Espesor típico de la cubierta (mm) · 2.8	Diámetro exterior típico (mm) · 46.1	Peso típico (cubierta CPE) (kg/km) · 3,750
3 × 2/0 AWG (8 kV)	Área del conductor de fase (mm²) · 67.4	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 243	Resistencia c.a. a 90 °C, de referencia (Ω/km) · 0.331	Conductores de puesta a tierra (AWG) · 2 × 3	Espesor típico de la cubierta (mm) · 2.8	Diámetro exterior típico (mm) · 48.3	Peso típico (cubierta CPE) (kg/km) · 4,850
3 × 3/0 AWG (8 kV)	Área del conductor de fase (mm²) · 85.0	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 279	Resistencia c.a. a 90 °C, de referencia (Ω/km) · 0.262	Conductores de puesta a tierra (AWG) · 2 × 2	Espesor típico de la cubierta (mm) · 3.6	Diámetro exterior típico (mm) · 50.8	Peso típico (cubierta CPE) (kg/km) · 5,110
3 × 4/0 AWG (8 kV)	Área del conductor de fase (mm²) · 107	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 321	Resistencia c.a. a 90 °C, de referencia (Ω/km) · 0.207	Conductores de puesta a tierra (AWG) · 2 × 1	Espesor típico de la cubierta (mm) · 3.6	Diámetro exterior típico (mm) · 53.8	Peso típico (cubierta CPE) (kg/km) · 6,330
3 × 250 kcmil (8 kV)	Área del conductor de fase (mm²) · 127	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 355	Resistencia c.a. a 90 °C, de referencia (Ω/km) · 0.177	Conductores de puesta a tierra (AWG) · 2 × 1/0	Espesor típico de la cubierta (mm) · 3.6	Diámetro exterior típico (mm) · 57.6	Peso típico (cubierta CPE) (kg/km) · 7,150
3 × 300 kcmil (8 kV)	Área del conductor de fase (mm²) · 152	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 398	Resistencia c.a. a 90 °C, de referencia (Ω/km) · 0.148	Conductores de puesta a tierra (AWG) · A consultar	Espesor típico de la cubierta (mm) · A consultar	Diámetro exterior típico (mm) · A consultar	Peso típico (cubierta CPE) (kg/km) · A consultar
3 × 350 kcmil (8 kV)	Área del conductor de fase (mm²) · 177	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 435	Resistencia c.a. a 90 °C, de referencia (Ω/km) · 0.128	Conductores de puesta a tierra (AWG) · 2 × 2/0	Espesor típico de la cubierta (mm) · 3.6	Diámetro exterior típico (mm) · 63.6	Peso típico (cubierta CPE) (kg/km) · 9,270
3 × 400 kcmil (8 kV)	Área del conductor de fase (mm²) · 203	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 470	Resistencia c.a. a 90 °C, de referencia (Ω/km) · 0.112	Conductores de puesta a tierra (AWG) · A consultar	Espesor típico de la cubierta (mm) · A consultar	Diámetro exterior típico (mm) · A consultar	Peso típico (cubierta CPE) (kg/km) · A consultar
3 × 450 kcmil (8 kV)	Área del conductor de fase (mm²) · 228	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 502	Resistencia c.a. a 90 °C, de referencia (Ω/km) · Sin dato	Conductores de puesta a tierra (AWG) · A consultar	Espesor típico de la cubierta (mm) · A consultar	Diámetro exterior típico (mm) · A consultar	Peso típico (cubierta CPE) (kg/km) · A consultar
3 × 500 kcmil (8 kV)	Área del conductor de fase (mm²) · 253	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 536	Resistencia c.a. a 90 °C, de referencia (Ω/km) · 0.089	Conductores de puesta a tierra (AWG) · 2 × 4/0	Espesor típico de la cubierta (mm) · 3.6	Diámetro exterior típico (mm) · 70.9	Peso típico (cubierta CPE) (kg/km) · 12,660
3 × 2 AWG (15 kV)	Área del conductor de fase (mm²) · 33.6	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 164	Resistencia c.a. a 90 °C, de referencia (Ω/km) · 0.659	Conductores de puesta a tierra (AWG) · 2 × 6	Espesor típico de la cubierta (mm) · 3.6	Diámetro exterior típico (mm) · 49.9	Peso típico (cubierta CPE) (kg/km) · 3,520
3 × 1 AWG (15 kV)	Área del conductor de fase (mm²) · 42.4	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 187	Resistencia c.a. a 90 °C, de referencia (Ω/km) · 0.525	Conductores de puesta a tierra (AWG) · 2 × 5	Espesor típico de la cubierta (mm) · 3.6	Diámetro exterior típico (mm) · 50.5	Peso típico (cubierta CPE) (kg/km) · 4,090
3 × 1/0 AWG (15 kV)	Área del conductor de fase (mm²) · 53.5	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 215	Resistencia c.a. a 90 °C, de referencia (Ω/km) · 0.417	Conductores de puesta a tierra (AWG) · 2 × 4	Espesor típico de la cubierta (mm) · 3.6	Diámetro exterior típico (mm) · 54.0	Peso típico (cubierta CPE) (kg/km) · 4,610
3 × 2/0 AWG (15 kV)	Área del conductor de fase (mm²) · 67.4	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 246	Resistencia c.a. a 90 °C, de referencia (Ω/km) · 0.331	Conductores de puesta a tierra (AWG) · 2 × 3	Espesor típico de la cubierta (mm) · 3.6	Diámetro exterior típico (mm) · 54.6	Peso típico (cubierta CPE) (kg/km) · 5,080
3 × 3/0 AWG (15 kV)	Área del conductor de fase (mm²) · 85.0	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 283	Resistencia c.a. a 90 °C, de referencia (Ω/km) · 0.262	Conductores de puesta a tierra (AWG) · 2 × 2	Espesor típico de la cubierta (mm) · 3.6	Diámetro exterior típico (mm) · 57.7	Peso típico (cubierta CPE) (kg/km) · 5,770
3 × 4/0 AWG (15 kV)	Área del conductor de fase (mm²) · 107	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 325	Resistencia c.a. a 90 °C, de referencia (Ω/km) · 0.207	Conductores de puesta a tierra (AWG) · 2 × 1	Espesor típico de la cubierta (mm) · 3.6	Diámetro exterior típico (mm) · 61.0	Peso típico (cubierta CPE) (kg/km) · 7,290
3 × 250 kcmil (15 kV)	Área del conductor de fase (mm²) · 127	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 359	Resistencia c.a. a 90 °C, de referencia (Ω/km) · 0.177	Conductores de puesta a tierra (AWG) · 2 × 1/0	Espesor típico de la cubierta (mm) · 3.6	Diámetro exterior típico (mm) · 63.7	Peso típico (cubierta CPE) (kg/km) · 7,760
3 × 300 kcmil (15 kV)	Área del conductor de fase (mm²) · 152	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 401	Resistencia c.a. a 90 °C, de referencia (Ω/km) · 0.148	Conductores de puesta a tierra (AWG) · A consultar	Espesor típico de la cubierta (mm) · A consultar	Diámetro exterior típico (mm) · A consultar	Peso típico (cubierta CPE) (kg/km) · A consultar
3 × 350 kcmil (15 kV)	Área del conductor de fase (mm²) · 177	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 438	Resistencia c.a. a 90 °C, de referencia (Ω/km) · 0.128	Conductores de puesta a tierra (AWG) · 2 × 2/0	Espesor típico de la cubierta (mm) · 3.6	Diámetro exterior típico (mm) · 69.9	Peso típico (cubierta CPE) (kg/km) · 9,480
3 × 400 kcmil (15 kV)	Área del conductor de fase (mm²) · 203	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 473	Resistencia c.a. a 90 °C, de referencia (Ω/km) · 0.112	Conductores de puesta a tierra (AWG) · A consultar	Espesor típico de la cubierta (mm) · A consultar	Diámetro exterior típico (mm) · A consultar	Peso típico (cubierta CPE) (kg/km) · A consultar
3 × 450 kcmil (15 kV)	Área del conductor de fase (mm²) · 228	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 504	Resistencia c.a. a 90 °C, de referencia (Ω/km) · Sin dato	Conductores de puesta a tierra (AWG) · A consultar	Espesor típico de la cubierta (mm) · A consultar	Diámetro exterior típico (mm) · A consultar	Peso típico (cubierta CPE) (kg/km) · A consultar
3 × 500 kcmil (15 kV)	Área del conductor de fase (mm²) · 253	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 536	Resistencia c.a. a 90 °C, de referencia (Ω/km) · 0.089	Conductores de puesta a tierra (AWG) · 2 × 4/0	Espesor típico de la cubierta (mm) · 4.3	Diámetro exterior típico (mm) · 78.7	Peso típico (cubierta CPE) (kg/km) · 13,420
3 × 2 AWG (25 kV)	Área del conductor de fase (mm²) · 33.6	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 168	Resistencia c.a. a 90 °C, de referencia (Ω/km) · Sin dato	Conductores de puesta a tierra (AWG) · 2 × 6	Espesor típico de la cubierta (mm) · 3.6	Diámetro exterior típico (mm) · 59.4	Peso típico (cubierta CPE) (kg/km) · 4,750
3 × 1 AWG (25 kV)	Área del conductor de fase (mm²) · 42.4	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 191	Resistencia c.a. a 90 °C, de referencia (Ω/km) · Sin dato	Conductores de puesta a tierra (AWG) · 2 × 5	Espesor típico de la cubierta (mm) · 3.6	Diámetro exterior típico (mm) · 61.5	Peso típico (cubierta CPE) (kg/km) · 5,250
3 × 1/0 AWG (25 kV)	Área del conductor de fase (mm²) · 53.5	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 218	Resistencia c.a. a 90 °C, de referencia (Ω/km) · Sin dato	Conductores de puesta a tierra (AWG) · 2 × 4	Espesor típico de la cubierta (mm) · 3.6	Diámetro exterior típico (mm) · 63.7	Peso típico (cubierta CPE) (kg/km) · 5,880
3 × 2/0 AWG (25 kV)	Área del conductor de fase (mm²) · 67.4	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 249	Resistencia c.a. a 90 °C, de referencia (Ω/km) · Sin dato	Conductores de puesta a tierra (AWG) · 2 × 3	Espesor típico de la cubierta (mm) · 3.6	Diámetro exterior típico (mm) · 66.0	Peso típico (cubierta CPE) (kg/km) · 6,590
3 × 3/0 AWG (25 kV)	Área del conductor de fase (mm²) · 85.0	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 286	Resistencia c.a. a 90 °C, de referencia (Ω/km) · Sin dato	Conductores de puesta a tierra (AWG) · 2 × 2	Espesor típico de la cubierta (mm) · 3.6	Diámetro exterior típico (mm) · 68.8	Peso típico (cubierta CPE) (kg/km) · 7,500
3 × 4/0 AWG (25 kV)	Área del conductor de fase (mm²) · 107	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 326	Resistencia c.a. a 90 °C, de referencia (Ω/km) · Sin dato	Conductores de puesta a tierra (AWG) · 2 × 1	Espesor típico de la cubierta (mm) · 4.3	Diámetro exterior típico (mm) · 72.4	Peso típico (cubierta CPE) (kg/km) · 8,430
3 × 250 kcmil (25 kV)	Área del conductor de fase (mm²) · 127	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 360	Resistencia c.a. a 90 °C, de referencia (Ω/km) · Sin dato	Conductores de puesta a tierra (AWG) · 2 × 1/0	Espesor típico de la cubierta (mm) · 4.3	Diámetro exterior típico (mm) · 75.9	Peso típico (cubierta CPE) (kg/km) · 9,810
3 × 300 kcmil (25 kV)	Área del conductor de fase (mm²) · 152	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 402	Resistencia c.a. a 90 °C, de referencia (Ω/km) · Sin dato	Conductores de puesta a tierra (AWG) · A consultar	Espesor típico de la cubierta (mm) · A consultar	Diámetro exterior típico (mm) · A consultar	Peso típico (cubierta CPE) (kg/km) · A consultar
3 × 350 kcmil (25 kV)	Área del conductor de fase (mm²) · 177	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 439	Resistencia c.a. a 90 °C, de referencia (Ω/km) · Sin dato	Conductores de puesta a tierra (AWG) · 2 × 2/0	Espesor típico de la cubierta (mm) · 4.3	Diámetro exterior típico (mm) · 81.5	Peso típico (cubierta CPE) (kg/km) · 12,100
3 × 400 kcmil (25 kV)	Área del conductor de fase (mm²) · 203	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 473	Resistencia c.a. a 90 °C, de referencia (Ω/km) · Sin dato	Conductores de puesta a tierra (AWG) · A consultar	Espesor típico de la cubierta (mm) · A consultar	Diámetro exterior típico (mm) · A consultar	Peso típico (cubierta CPE) (kg/km) · A consultar
3 × 500 kcmil (25 kV)	Área del conductor de fase (mm²) · 253	Ampacidad (conductor a 90 °C, ambiente de 40 °C) (A) · 536	Resistencia c.a. a 90 °C, de referencia (Ω/km) · Sin dato	Conductores de puesta a tierra (AWG) · 2 × 4/0	Espesor típico de la cubierta (mm) · 4.3	Diámetro exterior típico (mm) · 88.8	Peso típico (cubierta CPE) (kg/km) · 15,370

Información de compra

Compra y entrega

Pedido mínimo: Según calibre y longitud de producción; se confirma en la cotización.
Plazo de entrega: Según calibre, cantidad y programa de producción; se confirma en la cotización.
Empaque: Carretes de madera o de acero y madera, con etiqueta impresa (tipo, calibre, número de conductores y longitud); longitud por carrete según pedido.
Disponibilidad: Fabricación bajo pedido; consulte la disponibilidad de inventario.
Condiciones de entrega: EXW, FOB, CFR, CIF o DAP, según acuerdo (Incoterms® 2020).
Condiciones de pago: Transferencia bancaria (T/T) o carta de crédito (L/C), según acuerdo.
Muestras: Se pueden solicitar muestras; longitud y costo según calibre.
Documentos del pedido: Factura comercial, lista de empaque, reporte de pruebas de fábrica y certificado de origen, según el pedido.

Almacén de producto terminado
Empaque en carretes de madera
Carga en contenedor

Almacén, empaque y carga en la planta de TEBAOFLEX; fotografías comunes a todos sus productos.

Construcción y materiales

Construcción del cable

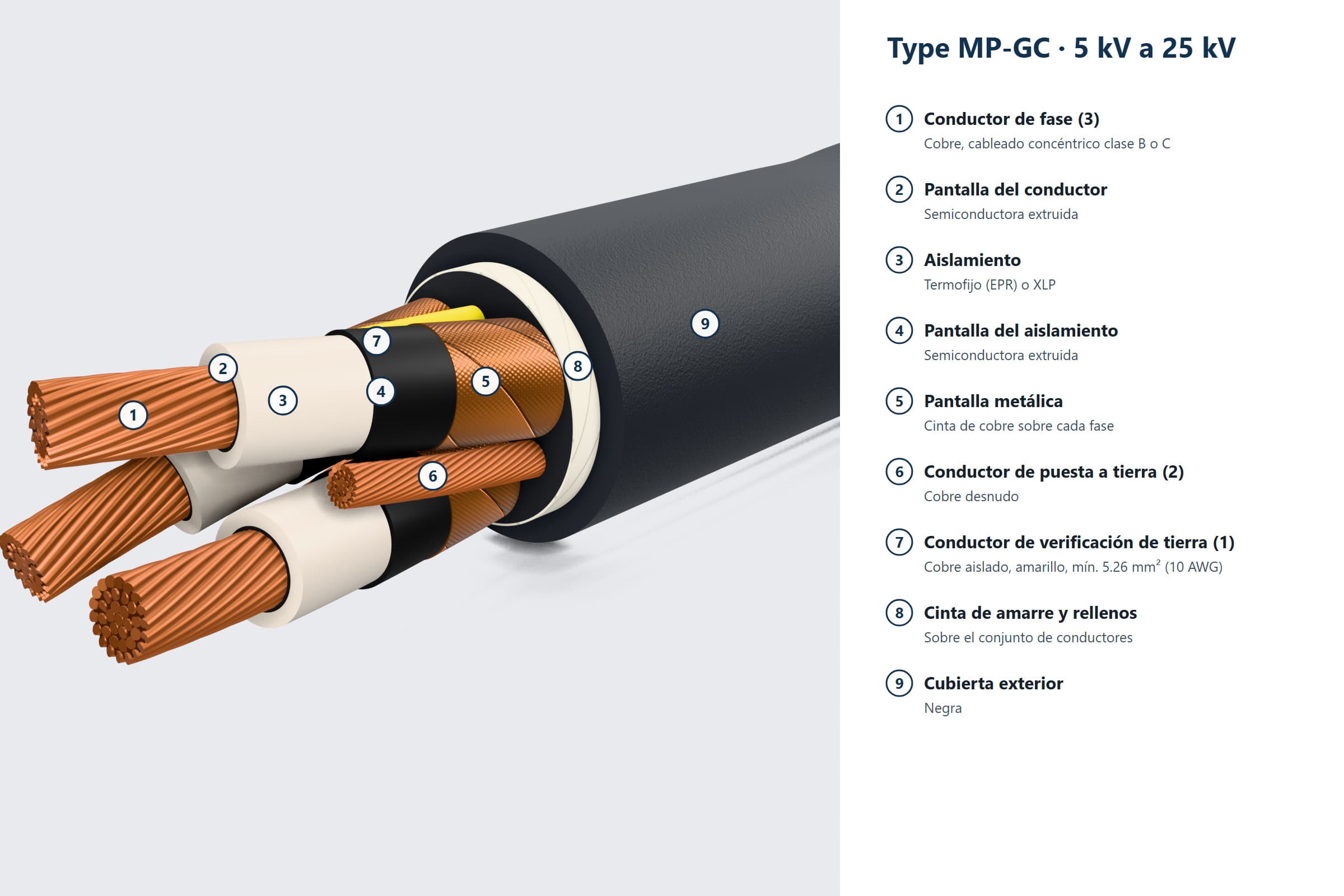

Ilustración 3D del extremo escalonado de un cable alimentador tipo MP-GC con sus componentes numerados: 1 conductor de fase, 2 pantalla del conductor, 3 aislamiento, 4 pantalla del aislamiento, 5 pantalla metálica, 6 conductor de puesta a tierra, 7 conductor de verificación de tierra, 8 cinta de amarre y rellenos, 9 cubierta exterior. — Componentes del cableIdentificación por colores: conductor de verificación de tierra amarillo; cubierta negra. Identificación de las fases mediante cintas de colores bajo la cinta de cobre. 8: rellenos que mantienen la forma del conjunto y cinta de amarre bajo la cubierta. Construcción típica; materiales y dimensiones definitivos se confirman en la cotización.

1, 2Conductor: Tres, de cobre con cableado concéntrico clase B o C; construcción habitual en cobre desnudo, compactado, clase B, cada uno con una capa semiconductora extruida encima (pantalla del conductor). Conductores de aluminio: a consultar.
3Aislamiento: Termofijo de etileno-propileno (EPR) o polietileno de cadena cruzada (XLP), 90 °C. Espesor típico para nivel de aislamiento del 100 %: 5 kV, 2.29 mm; 8 kV, 2.92 mm; 15 kV, 4.45 mm; 25 kV, 6.60 mm. Nivel del 133 %: a consultar. Se confirma en la cotización.
4, 5Pantalla: En cada conductor de fase: capa semiconductora extruida en contacto con el aislamiento (pantalla del aislamiento) y cinta de cobre aplicada en hélice con solape, conectada a tierra (pantalla metálica). Cintas de colores bajo la cinta de cobre para identificar las fases.
6Tierra: Dos, de cobre sin aislamiento, en los intersticios exteriores; en minas subterráneas de carbón de EE. UU., área total no menor que la mitad de la de un conductor de fase.
7Tierra piloto: Uno, de cobre aislado, color amarillo; habitualmente 8 AWG, con aislamiento de polipropileno. Se confirma en la cotización.
9Cubierta: Normalmente una sola capa de CPE termofijo o PVC termoplástico. Color negro; otros colores, a pedido. Rellenos y cinta de amarre bajo la cubierta. Dimensiones y pesos de la tabla: referencia con cubierta CPE; otras construcciones, a consultar.

Fabricación

Procesos y laboratorio de la planta

Fotografías de la planta de TEBAOFLEX, comunes a todos sus productos: procesos de fabricación y equipos del laboratorio de pruebas. No son un reporte de pruebas de este cable.

Cableado del conductor
Extrusión y vulcanización del aislamiento
Cableado de los núcleos
Extrusión de la cubierta exterior
Laboratorio de pruebas
Pruebas de tensión aplicada y de resistencia de aislamiento
Pruebas de tracción y alargamiento
Prueba de flama vertical

Rendimiento

Rendimiento y condiciones de operación

Características generales

Tensión nominal: 5,000, 8,000, 15,000 y 25,000 V entre fasesNivel de aislamiento del 100 % o del 133 %. La tensión nominal del cable debe ser igual o mayor que la del sistema.Fuente: ICEA S-75-381; CSA C22.2 No. 96.1
Conductores: 3 de fase con pantalla individual de cinta de cobre, 2 de puesta a tierra y 1 de verificación de tierra; construcción redonda, sin armaduraFuente: USBM IC 9258, Tabla 8.3; CSA C22.2 No. 96.1
Calibres: 6 AWG a 500 kcmil (13.3 a 253 mm²) hasta 8 kV; 2 AWG a 500 kcmil (33.6 a 253 mm²) en 15 kV y en 25 kV (en 25 kV, sin 450 kcmil)Conductores de aluminio: a consultar.Fuente: MSHA PH26-V-1, Tabla A-4; USBM IC 9258, Tabla 8.8
Instalación: Fija o semifija: en perforaciones (barrenos) y tiros, aérea con mensajero, en ductos o directamente enterradaNo es un cable de arrastre ni para carrete: es menos flexible y de mayor resistencia a la tensión que el tipo SHD-GC, que es el que se usa para equipo móvil.Fuente: USBM IC 9258; CSA C22.2 No. 96.1

Características eléctricas

Ampacidad: De 93 A (6 AWG) a 536 A (500 kcmil) hasta 8 kV; de 164 A (2 AWG) a 536 A (500 kcmil) en 15 kV; de 168 A (2 AWG) a 536 A (500 kcmil) en 25 kVPor conductor, con el conductor a 90 °C y temperatura ambiente de 40 °C; el valor de cada calibre está en la tabla de calibres. Valores de ICEA (ICEA S-75-381-2017, Anexo I, Tabla I-1), reproducidos en el manual de inspección eléctrica de la MSHA (PH26-V-1, Tabla A-4); hasta 15,000 V coinciden con USBM IC 9258 (Tabla 8.8).Fuente: MSHA PH26-V-1, Tabla A-4; USBM IC 9258, Tabla 8.8
Otra temperatura ambiente: Multiplicar por 1.18 (20 °C), 1.10 (30 °C) o 0.90 (50 °C)Factores de corrección sobre la base de 40 °CFuente: USBM IC 9258, Tabla 8.9; MSHA PH26-V-1, Tabla A-8
Resistencia y reactancia (60 Hz): Resistencia c.a. a 90 °C de 1.673 Ω/km (6 AWG) a 0.089 Ω/km (500 kcmil); reactancia de 0.092 a 0.144 Ω/km, según calibre y claseValores de cálculo de referencia (cobre clase B y pantalla de cinta de cobre), convertidos de Ω por 1,000 pies; la resistencia de cada calibre está en la tabla de calibres. Para 450 kcmil y para la clase 25 kV, la fuente no da valores. Sirven para estimar la caída de tensión; los valores del cable suministrado se confirman con el fabricante.Fuente: USBM IC 9258, Tabla 8.15

Condiciones de operación

Temperatura máxima del conductor: 90 °CEn operación normalFuente: CSA C22.2 No. 96.1, 1.3; USBM IC 9258
Temperatura de cortocircuito: 250 °CAislamiento EPR; valor de referenciaFuente: USBM IC 9258
Ambiente de uso: Lugares secos o mojados, a la intemperie, minas subterráneas y ambientes severosFuente: CSA C22.2 No. 96.1, 1.3
Pantalla: Cinta de cobre en cada conductor de fase, conectada a tierraConfina el esfuerzo eléctrico al aislamiento y conduce la corriente de falla a tierra para que actúe la protección; donde aplica la NOM-001-SEDE-2012, todas las pantallas metálicas se conectan a tierra (310-10 e)). En minas subterráneas de carbón de EE. UU., los cables de alta tensión deben llevar pantalla metálica en cada conductor de fase (30 CFR 75.804).Fuente: NOM-001-SEDE-2012, 310-10 e); 30 CFR 75.804
Verificación de tierra: Un conductor aislado para el circuito de verificación de la continuidad de tierraDonde aplica la NOM-001-SEDE-2012, la continuidad del conductor de puesta a tierra de equipos debe monitorearse continuamente en los sistemas de más de 1,000 V que alimentan equipo portátil o móvil (250-188 d)). En minas de carbón de EE. UU., la tensión del circuito de verificación de tierra no debe pasar de 96 V (30 CFR 75.803-1 y 77.803-1).Fuente: NOM-001-SEDE-2012, 250-188 d); 30 CFR 75.803-1 y 77.803-1
Normas en minas: NOM-023-STPS-2012 o NOM-032-STPS-2008, y las especificaciones del clienteLa NOM-001-SEDE-2012 no aplica en áreas subterráneas de minas (1.2.2 d)); en instalaciones fijas de superficie dentro de su campo de aplicación rigen sus requisitos para media tensión (por ejemplo, 300-34, 300-40 y 310-10 e)). En minas subterráneas de carbón, la NOM-032-STPS-2008 pide pantallas por fase, pilotos y conexiones a tierra (9.4.32 a)): la construcción MP-GC incluye los tres. Los demás requisitos se confirman con la mina.Fuente: NOM-001-SEDE-2012, 1.2.2 d); NOM-032-STPS-2008, 9.4.32 a)

Instalación y marcado

Radio mínimo de curvatura: 12 × diámetro exteriorRecomendación de ICEA para cables con pantalla de cinta. Donde aplica la NOM-001-SEDE-2012 (300-34), el mínimo para cables multiconductores con conductores blindados individualmente es 12 veces el diámetro de cada conductor blindado o 7 veces el diámetro total, lo que sea mayor.Fuente: USBM IC 9258, Tabla 8.18; NOM-001-SEDE-2012, 300-34
Tiros y barrenos: Soportes que resistan su peso, a distancias no mayores de 10 m, si sus conductores o su cubierta no pueden sostenerloEn minas subterráneas, los cables se soportan de modo que no queden sobre el piso de la mina; en las de carbón, además, se instalan de modo que no sufran tracciones anormales (NOM-032-STPS-2008, 9.4.32 d)). Como referencia, en las minas subterráneas metálicas y no metálicas de EE. UU., los cables de tiros y barrenos se sujetan firmemente para evitar tensiones indebidas en la cubierta, el aislamiento o los conductores (30 CFR 57.12083).Fuente: NOM-023-STPS-2012, 8.9.22 j); NOM-032-STPS-2008, 9.4.32 d) y 9.4.33; 30 CFR 57.12083
Tendido: Protegido contra daños y sin contacto con circuitos de baja tensión o de comunicacionesRequisito de las minas de carbón de EE. UU. para los cables de alta tensión en superficie (30 CFR 77.807). En las minas subterráneas de carbón, además, solo se instalan en vías de aire y de acarreo inspeccionadas regularmente (75.807).Fuente: 30 CFR 77.807 y 75.807
Terminaciones: Retirar la pantalla en cada extremo e instalar un medio para reducir el esfuerzo dieléctricoFuente: NOM-001-SEDE-2012, 300-40
Empalmes: Deben dar continuidad a todos los componentes, reponiendo por completo la pantallaEn minas subterráneas de carbón en México, solo en cajas a prueba de explosión, cajas rellenas de resina o empalmes en frío aprobados (NOM-032-STPS-2008, 9.4.34).Fuente: 30 CFR 75.804(b); USBM IC 9258
Marcado de la cubierta: Impreso en la superficie, a intervalos regulares: tipo, calibre, tensión y fabricanteEl texto se confirma en el pedido.

Dimensiones

Diámetro exterior: Valores típicos por calibre y clase de tensión, en la tabla de modelosValores típicos de referencia; los valores definitivos del cable suministrado se confirman en la cotización. Los datos no disponibles se indican como A consultar.
Espesor del aislamiento y de la cubierta: Aislamiento: valores típicos en la descripción de construcción. Cubierta: valores típicos en la tabla de modelos.Referencia para nivel de aislamiento del 100 % y cubierta CPE; nivel del 133 % y otras cubiertas: a consultar. Valores típicos de referencia; los valores definitivos del cable suministrado se confirman en la cotización. Los datos no disponibles se indican como A consultar.
Peso: Pesos típicos en kg/km, en la tabla de modelos; referencia con cubierta CPEValores típicos de referencia; los valores definitivos del cable suministrado se confirman en la cotización. Los datos no disponibles se indican como A consultar.

Normas y evidencia

Normas y documentación técnica

Normas de referencia

ICEA S-75-381

Información del fabricante

Razón social
Jiangsu Tebaoflex Special Cable Co., Ltd
Domicilio registrado
Room No. 201, Building 3, No. 77 Wusongbang Road, Fuqiao Town, Taicang City, Suzhou, Jiangsu, China

Descargas

Documentos técnicos

PDF
Perfil de empresa
TEBAOFLEX: datos de la empresa, productos e industrias, fabricación y pruebas, proyectos de referencia y calidad.
Español · 07/10/2026 · 1.8 MB
Alcance: Documento de la empresa, común a todos los productos
Abrir documento: Perfil de empresa, 07/10/2026 (PDF), se abre en una pestaña nueva
PDF
Catálogo de cables mineros
Los cinco tipos de cable para minería de TEBAOFLEX (G-GC, G, W, SHD-GC y MP-GC): guía de selección, construcción, características y datos de referencia.
Español · 07/10/2026 · 2.6 MB
Alcance: Documento de la empresa, común a todos los productos
Abrir documento: Catálogo de cables mineros, 07/10/2026 (PDF), se abre en una pestaña nueva

Comparar

Compare cables mineros

Desplace la tabla horizontalmente para ver todos los productos.

Compare cables mineros
Atributo	Type G-GC	Type G	SHD-GC	MP-GCFicha actual	Type W
Tensión	2,000 V	2,000 V	2,000 a 25,000 V, según la clase	5,000 a 25,000 V, según la clase	2,000 V
Calibres	12 AWG a 500 kcmil (3.31 a 253 mm²)	12 AWG a 500 kcmil (3.31 a 253 mm²)	6 AWG a 500 kcmil (13.3 a 253 mm²); 2 AWG a 250 kcmil en 15 y 25 kV	6 AWG a 500 kcmil (13.3 a 253 mm²); 2 AWG a 500 kcmil en 15 y 25 kV	12 AWG a 500 kcmil (3.31 a 253 mm²); de un conductor, hasta 1,000 kcmil (507 mm²)
Temperatura	90 °C, máxima del conductor	90 °C, máxima del conductor	90 °C, máxima del conductor	90 °C, máxima del conductor	90 °C, máxima del conductor
Conductor	Cobre, con cableado flexible; hilos normalmente estañados. Cinta separadora no conductora sobre cada conductor.	Cobre, con cableado flexible; hilos normalmente estañados. Cinta separadora no conductora sobre cada conductor.	Tres, de cobre con cableado flexible (hilos normalmente estañados), de 13.3 mm² (6 AWG) o mayores, cada uno con una capa semiconductora extruida encima (pantalla del conductor).	Tres, de cobre con cableado concéntrico clase B o C; construcción habitual en cobre desnudo, compactado, clase B, cada uno con una capa semiconductora extruida encima (pantalla del conductor). Conductores de aluminio: a consultar.	Cobre desnudo o estañado, con cableado flexible. Cinta separadora no conductora sobre cada conductor.
Aislamiento	Termofijo (EPR). Espesor nominal según calibre: 1.52 mm (12 a 2 AWG), 2.03 mm (1 a 4/0 AWG) y 2.41 mm (250 a 500 kcmil).	Termofijo (EPR). Espesor nominal según calibre: 1.52 mm (12 a 2 AWG), 2.03 mm (1 a 4/0 AWG) y 2.41 mm (250 a 500 kcmil).	Termofijo de etileno-propileno (EPR), 90 °C. Espesor típico: 5 kV, 2.79 mm (3.05 mm desde 250 kcmil); 8 kV, 3.81 mm; 15 kV, 5.33 mm; 25 kV, 6.60 mm. Se confirma en la cotización.	Termofijo de etileno-propileno (EPR) o polietileno de cadena cruzada (XLP), 90 °C. Espesor típico para nivel de aislamiento del 100 %: 5 kV, 2.29 mm; 8 kV, 2.92 mm; 15 kV, 4.45 mm; 25 kV, 6.60 mm. Nivel del 133 %: a consultar. Se confirma en la cotización.	Termofijo (EPR). Espesor nominal según calibre: 1.52 mm (12 a 2 AWG), 2.03 mm (1 a 4/0 AWG), 2.41 mm (250 a 500 kcmil) y 2.80 mm (501 a 1,000 kcmil, de un conductor).
Tierra	Dos, de cobre, con cubierta verde. Área total no menor que el 50 % del área de un conductor de fase.	Tres, de cobre, con cubierta verde, en los intersticios entre los conductores de fase. Área total no menor que el 50 % del área de un conductor de fase.	Dos, de cobre flexible normalmente estañado, sin aislamiento, en los intersticios exteriores y en contacto con las pantallas; área total no menor que la mitad de la de un conductor de fase.	Dos, de cobre sin aislamiento, en los intersticios exteriores; en minas subterráneas de carbón de EE. UU., área total no menor que la mitad de la de un conductor de fase.	No lleva (según ICEA). La UL 1650 permite, en cables de 3 o más conductores, un conductor de tierra verde totalmente aislado; si se requiere, debe indicarse en el pedido.
Tierra piloto	Uno, de cobre aislado, color amarillo. Calibre típico: 10 AWG para fases de 2 AWG o menores, 8 AWG de 1 a 4/0 AWG y 6 AWG de 250 a 500 kcmil; se confirma en la cotización.	No lleva: el tipo G no tiene conductor de verificación de tierra.	Uno, de cobre aislado, color amarillo, en un intersticio exterior. Calibre típico: 8 AWG hasta 4/0 AWG y 6 AWG desde 250 kcmil; se confirma en la cotización.	Uno, de cobre aislado, color amarillo; habitualmente 8 AWG, con aislamiento de polipropileno. Se confirma en la cotización.	No lleva: el tipo W no tiene conductor de verificación de tierra.
Pantalla	No lleva (tipo no blindado).	No lleva (tipo no blindado).	En cada conductor de fase: capa semiconductora sobre el aislamiento, extruida o en cinta, con cobertura del 100 % (pantalla del aislamiento), y malla de alambres de cobre estañado y de hilos de nylon de colores, conectada a tierra (pantalla metálica); los colores del nylon identifican las fases.	En cada conductor de fase: capa semiconductora extruida en contacto con el aislamiento (pantalla del aislamiento) y cinta de cobre aplicada en hélice con solape, conectada a tierra (pantalla metálica). Cintas de colores bajo la cinta de cobre para identificar las fases.	No lleva (tipo no blindado).
Cubierta	Termofijo resistente al aceite, para servicio pesado (CPE). Color negro; otros colores, a pedido. Rellenos y cinta de amarre bajo la cubierta.	Termofijo resistente al aceite, para servicio pesado (CPE). Color negro; otros colores, a pedido. Rellenos y cinta de amarre bajo la cubierta.	Termofijo para servicio pesado, resistente al aceite y a la abrasión (CPE), normalmente de dos capas con refuerzo. Color negro; otros colores, a pedido. Rellenos y cinta de amarre bajo la cubierta.	Normalmente una sola capa de CPE termofijo o PVC termoplástico. Color negro; otros colores, a pedido. Rellenos y cinta de amarre bajo la cubierta. Dimensiones y pesos de la tabla: referencia con cubierta CPE; otras construcciones, a consultar.	Termofijo resistente al aceite, para servicio pesado (CPE). Color negro; otros colores, a pedido. Rellenos y cinta de amarre bajo la cubierta.

Aplicaciones

Entornos mineros y maquinaria donde este cable está certificado y especificado operativamente:

Preguntas frecuentes

Preguntas antes de solicitar una cotización

¿Qué diferencia hay entre el tipo MP-GC y el tipo SHD-GC?
Los dos llevan tres conductores de fase con pantalla individual, dos conductores de puesta a tierra y un conductor de verificación de tierra. Cambian la construcción y el uso:
- tipo MP-GC: pantalla de cinta de cobre y conductores de cableado concéntrico; es un alimentador para instalación fija o semifija: perforaciones, instalación aérea, ductos o enterrado directamente;
- tipo SHD-GC: pantalla de malla de cobre y conductores de cableado flexible; es un cable portátil, de arrastre y para carrete, para equipo móvil.
El MP-GC es menos flexible y tiene mayor resistencia a la tensión que el SHD-GC (USBM IC 9258).
¿Se puede instalar un cable portátil en ducto o directamente enterrado?
Donde aplica la NOM-001-SEDE-2012, los cables flexibles no deben usarse como sustitutos del alambrado fijo de una estructura ni instalarse en canalizaciones, salvo donde la norma lo permita (400-8). Para alimentadores en ductos, enterrados, aéreos o en perforaciones se usa un cable alimentador como el MP-GC (USBM IC 9258).
¿Qué clase de tensión y qué nivel de aislamiento necesito?
La tensión nominal del cable debe ser igual o mayor que la del sistema: por ejemplo, 5 kV para 4.16 kV; 8 kV para 7.2 kV, y 15 kV para 12.47 a 13.8 kV (USBM IC 9258). Para 23 kV se usa la clase 25 kV.
El nivel de aislamiento depende de cuánto tarda en despejarse una falla a tierra. El del 100 % se aplica cuando la protección despeja las fallas a tierra en menos de 1 minuto. El del 133 % se aplica cuando no se puede cumplir ese tiempo, pero la sección con falla se desenergiza en no más de 1 hora, o cuando se desea un aislamiento adicional. Así lo explican las notas de la Tabla 310-104(e) de la NOM-001-SEDE-2012, una tabla que la norma incluye solo con fines informativos.
¿Para qué sirve la pantalla de cada fase?
La pantalla confina el esfuerzo eléctrico al aislamiento y conduce a tierra la corriente de carga capacitiva, la corriente de fuga y la corriente de falla, para que actúe la protección de falla a tierra (NOM-001-SEDE-2012, 310-10 e), NOTA).

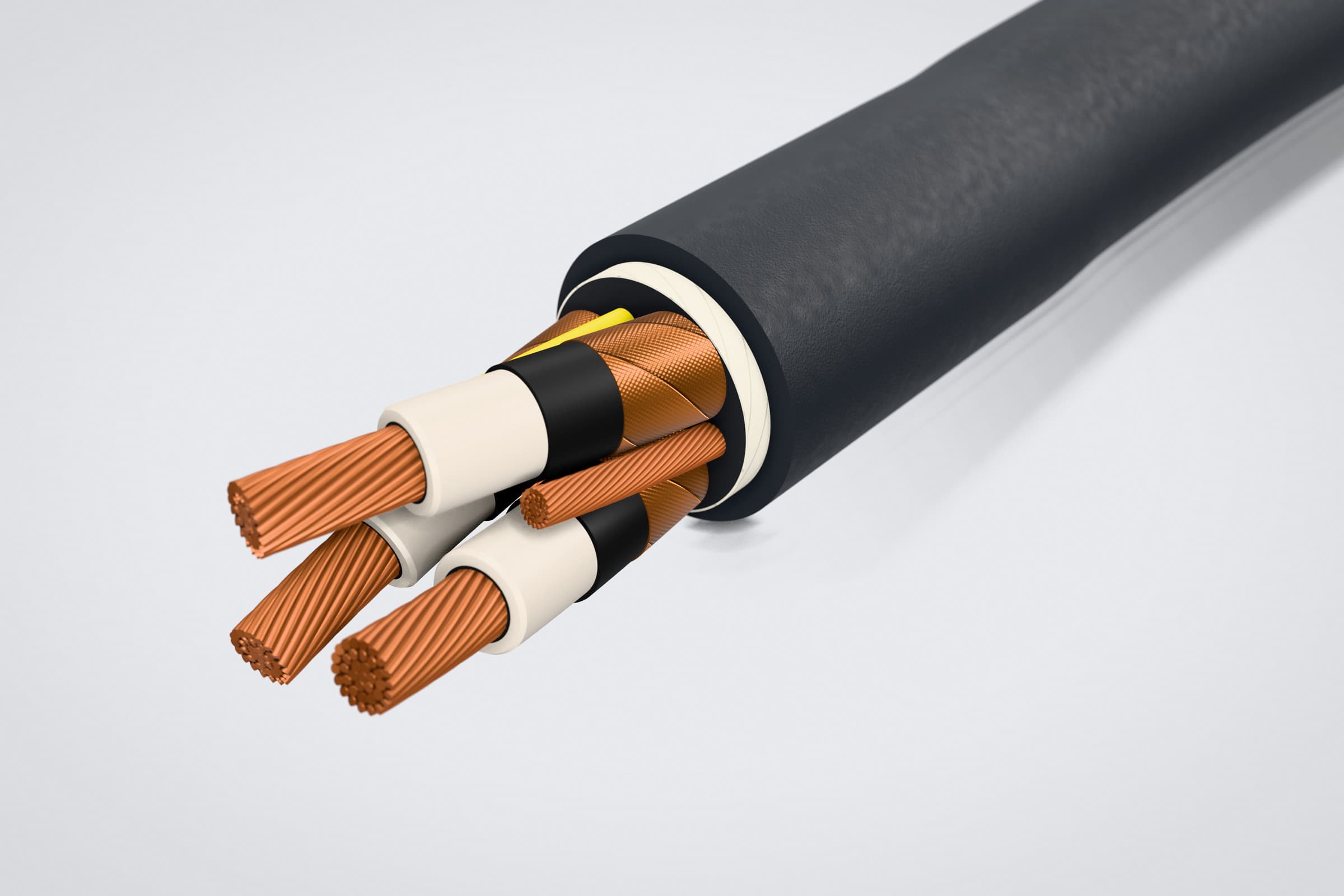

En el MP-GC es una cinta de cobre aplicada en hélice sobre la capa semiconductora de cada fase, y se conecta a un conductor de puesta a tierra (300-40).
¿Se puede usar en minas subterráneas de carbón en México?
La NOM-032-STPS-2008 pide que los cables de las minas subterráneas de carbón cuenten con pantallas por fase, pilotos y conexiones a tierra (9.4.32 a)). La construcción MP-GC incluye los tres elementos: una pantalla en cada conductor de fase, el conductor de verificación de tierra (piloto) y dos conductores de puesta a tierra.
Esto describe la construcción del cable; no es una certificación. La norma pide además condiciones de instalación y de empalme (por ejemplo, 9.4.33 y 9.4.34), y la mina puede tener requisitos propios: confírmelos con ella antes de pedir el cable.
¿Cómo se instala en tiros y barrenos?
En minas subterráneas de México, los cables se soportan de modo que no queden sobre el piso de la mina. En tiros o barrenos inclinados, si sus conductores o su cubierta no pueden sostener su propio peso, llevan soportes que resistan ese peso a distancias no mayores de 10 m (NOM-023-STPS-2012, 8.9.22 j); NOM-032-STPS-2008, 9.4.33). En las minas subterráneas de carbón, además, se instalan de modo que no sufran tracciones anormales (NOM-032-STPS-2008, 9.4.32 d)).
Como referencia, en las minas subterráneas metálicas y no metálicas de EE. UU., los cables de tiros y barrenos se sujetan firmemente para evitar tensiones indebidas en la cubierta, el aislamiento o los conductores (30 CFR 57.12083). La carga suspendida y el factor de seguridad se calculan con el peso y la carga de ruptura del cable, que se confirman en la cotización (USBM IC 9258).
¿Se puede dejar un cable de media tensión directamente sobre el suelo?
El MP-GC está pensado para perforaciones, instalación aérea con mensajero, ductos o enterrado directamente (USBM IC 9258).
Como referencia, en las minas de carbón de EE. UU., los cables de alta tensión en superficie deben quedar protegidos contra daños y sin contacto con circuitos de baja tensión o de comunicaciones (30 CFR 77.807). En las subterráneas, solo se instalan en vías de aire y de acarreo inspeccionadas regularmente (75.807).
¿Hace falta un medio de alivio del esfuerzo en cada terminación?
Sí. La NOM-001-SEDE-2012 pide medios para reducir el esfuerzo dieléctrico en todas las terminaciones del blindaje aplicado en fábrica. En cada extremo se retiran la pantalla metálica y la semiconductora a una distancia que depende de la tensión, y se instala un cono de alivio o una terminal premoldeada. La cinta de cobre de la pantalla se conecta a un conductor de puesta a tierra (300-40).
¿El cable cuenta con aprobación MSHA o certificación CSA?
Este cable no se ofrece con aprobación MSHA ni con certificación CSA. Los datos de esta página son valores típicos de referencia, basados en la ICEA S-75-381 (ANSI/NEMA WC 23058, antes WC 58), la CSA C22.2 No. 96.1, el 30 CFR de Estados Unidos y publicaciones técnicas de su gobierno. También incluyen valores usuales de este tipo de cable en el mercado (diámetros, espesores y pesos, cuando están disponibles). No constituyen una certificación ni una aprobación de producto.
Los valores definitivos del cable suministrado se confirman en la cotización y en el reporte de pruebas del pedido.

Recursos relacionados

Contenido relacionado

Artículos

Instalación y mantenimiento
Acopladores de Media Tensión (PLM y Patton & Cooke) para Cables SHD-GC y MP-GC (5 kV a 25 kV)
Guía de ingeniería para seleccionar e instalar acopladores mineros de media tensión (PLM, Patton & Cooke y TJB) en cables SHD-GC y MP-GC de 5 kV a 25 kV.
Comparaciones
Aislamiento EPR vs. XLPE en Cables Mineros de 2kV a 25kV: Flexibilidad y Resistencia a Arborescencias
Comparativa de ingeniería entre aislamiento EPR y XLPE en cables mineros de 2 kV a 25 kV bajo ICEA S-75-381. Módulo de flexión, arborescencias y pruebas FAT.
Instalación y mantenimiento
Ajuste de Relevadores Ground-Check (Littelfuse SE-105 / SE-134C) para Cables Type G-GC y SHD-GC
Guía de ingeniería sobre cálculo de resistencia de lazo, selección de diodos Zener finales y ajuste de relevadores Ground-Check Littelfuse SE-105 y SE-134C para cables mineros Type G-GC, SHD-GC y MP-GC.

MP-GC

Cotización

¿Listo para solicitar una cotización?

Revise su selección y envíe los requisitos del cable a TEBAOFLEX.

WhatsApp Enviar email
