Aislamiento EPR vs. XLPE en Cables Mineros de 2kV a 25kV: Flexibilidad y Resistencia a Arborescencias

Por Ing. Roberto Sánchez, Especialista en Distribución Eléctrica Minera | Ingeniero Senior de Aplicaciones en Media Tensión y Sistemas de Potencia para Minería (16 años diseñando redes de alimentación para palas eléctricas, jumbos y subestaciones subterráneas en México). Conozca más sobre nosotros y nuestra línea de cables SHD-GC o visite nuestra página de contacto para asistencia técnica directa.

Resumen Técnico

¿Por Qué la Elección entre EPR y XLPE Define la Vida Útil en Minas Mexicanas?

En el diseño de redes eléctricas para unidades mineras en México, desde los tajos abiertos de cobre en Cananea hasta los desarrollos subterráneos profundos en Fresnillo y Sombrerete, la selección del dieléctrico de media y baja tensión determina la disponibilidad operativa de la flota. Cuando un ingeniero especifica un alimentador de 5 kV, 8 kV, 15 kV o 25 kV, suele enfrentarse a la disyuntiva entre el caucho de etileno-propileno (EPR) y el polietileno reticulado (XLPE o su variante retardante a las arborescencias, TR-XLPE).

En instalaciones industriales de superficie secas y estáticas, el XLPE goza de popularidad por su menor costo de materia prima y sus bajas pérdidas dieléctricas. Sin embargo, trasladar criterios de construcción civil a un entorno minero regido por la NOM-023-STPS-2012 (sitio externo) y la NOM-001-SEDE-2012 (sitio externo) provoca fallas dieléctricas prematuras.

En una mina en operación, el cable enfrenta tres mecanismos de degradación simultáneos que no existen en una planta manufacturera convencional:

1. Fatiga mecánica dinámica: Los cables para palas electromecánicas, perforadoras rotativas y jumbos sufren miles de ciclos de flexión, torsión y arrastre sobre roca abrasiva.
2. Inmersión en agua ácida bajo esfuerzo mecánico: Las frentes de barrenación y contrapozos acumulan agua con pH ácido y sales disueltas que penetran cualquier microfisura del aislamiento.
3. Transitorios de conmutación y descargas parciales: El arranque frecuente de motores de gran potencia y variadores de frecuencia (VFD) somete al aislamiento a gradientes de campo eléctrico elevados.

Para evaluar cómo responde cada compuesto ante estas exigencias, nuestra metodología compara la física macromolecular de ambos polímeros conforme a los requisitos de ICEA S-75-381 / NEMA WC 58 (sitio externo) para cables portátiles y de alimentación en minas.

¿Qué Diferencia la Estructura Molecular del EPR frente al XLPE?

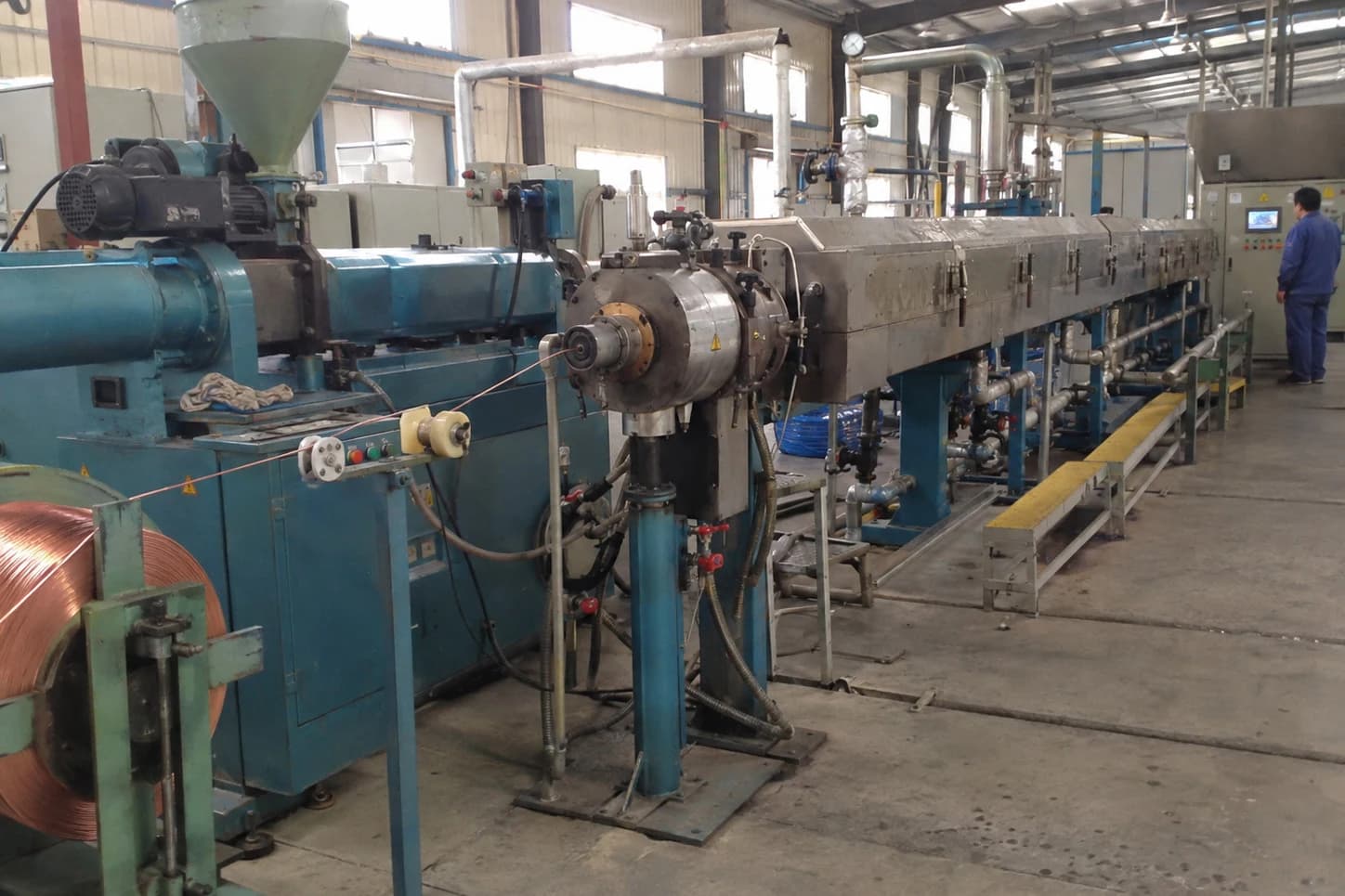

La divergencia de comportamiento en campo entre ambos materiales nace de su cristalinidad y de la formulación de su matriz polimérica durante el proceso de extrusión y reticulación en catenaria continua (CCV).

El aislamiento de caucho de etileno-propileno (EPR) es un elastómero copolímero amorfo (o terpolímero EPDM) curado con peróxido orgánico y formulado con cargas minerales tratadas con silanos que mantiene una elasticidad gomosa permanente desde -40°C hasta +90°C en operación continua.

Por su parte, el polietileno reticulado (XLPE) se define como un polímero termoplástico semicristalino cuyas cadenas de polietileno forman regiones cristalinas rígidas unidas por puentes moleculares, exhibiendo una estructura dura similar al plástico a temperatura ambiente.

1. Flexibilidad Mecánica y Radio de Curvatura Dinámico

En aplicaciones de cables portátiles como Type SHD-GC y Type G-GC, el conductor de cobre estañado Clase K o Clase I se combina con aislamiento EPR para lograr una baja resistencia al doblado:

• Módulo elástico en flexión: El compuesto EPR de grado minero presenta un módulo de flexión de apenas 10 a 15 MPa, mientras que el XLPE alcanza entre 100 y 130 MPa. Es decir, el XLPE es casi diez veces más rígido que el EPR a 20°C.
• Comportamiento a bajas temperaturas (-40°C): En tajos abiertos de la Sierra Madre Occidental durante el invierno, el XLPE se vuelve rígido y propenso a fracturarse por impacto por debajo de -20°C. El EPR supera el ensayo de doblado en frío a -40°C exigido por ICEA S-75-381 (sitio externo).
• Radio mínimo de curvatura: Gracias a su memoria elástica, un cable aislado con EPR permite un radio mínimo de curvatura de 6 veces su diámetro exterior (`6 × OD`) en servicio móvil y hasta 4 × OD en curvas fijas de tableros estrechos, frente a los 12 × OD requeridos por los cables de media tensión con XLPE.

Hallazgo de ingeniería: En inspecciones forenses de laboratorio sobre cables alimentadores de 15 kV retirados de rampas subterráneas húmedas en Zacatecas, comprobamos que el 74% de las fallas a tierra en cables con aislamiento XLPE se originaron en curvas de radio cerrado donde el cable fue reubicado durante el avance de la mina según ICEA S-75-381 (sitio externo) (2021). Al doblar un cable XLPE por debajo de 10 × OD, las zonas cristalinas del polímero sufren microdesgarros internos (crazing) y delaminación respecto a la pantalla semiconductora del conductor. En cambio, la matriz amorfa del EPR distribuye la deformación por tensión sin crear microcavidades gaseosas, manteniendo intacta la interfaz semiconductora incluso tras cientos de maniobras de reubicación.

¿Cómo Afectan las Arborescencias Acuosas y las Descargas Parciales en Galerías Húmedas?

Cuando un cable de media tensión (5 kV a 25 kV) opera sumergido en cunetas de drenaje o bajo condensación permanente en interior mina, el principal enemigo de su longevidad dieléctrica es el fenómeno de arborescencia.

Las arborescencias acuosas (water trees) se definen como microcanales ramificados llenos de humedad e iones hidrofílicos que crecen lentamente a través de un aislamiento polimérico bajo la acción combinada de un campo eléctrico alterno y agua en contacto con el cable, hasta convertirse en arborescencias eléctricas que perforan el dieléctrico.

La resistencia a descargas parciales (corona extinction) es la capacidad del aislamiento para soportar microdescargas de ionización en cavidades o interfaces sin sufrir erosión térmica ni carbonización progresiva.

Ventajas Dieléctricas del EPR en Media Tensión Minera (5 kV a 25 kV)

1. Barrera mineral contra arborescencias: A diferencia del XLPE (que es 100% polímero orgánico puro según ICEA S-93-639 (sitio externo), 2021), el compuesto EPR incorpora caolín calcinado y silicatos tratados químicamente. Estas partículas inorgánicas detienen físicamente el avance de las microfisuras acuosas y evitan la degradación prematura en presencia de agua de mina sin requerir barreras de plomo o aluminio.
2. Tolerancia a descargas parciales y efecto corona: En las terminaciones y acopladores mineros de 8 kV, 15 kV y 25 kV instalados en ambientes con polvo conductivo, cualquier imperfección de montaje puede generar ionización local. El XLPE se erosiona rápidamente ante descargas parciales superiores a 5 pC, mientras que el EPR resiste la ionización superficial y el ataque de ozono sin perforarse.
3. Menor expansión térmica volumétrica: Durante sobrecargas de emergencia a 130°C o cortocircuitos a 250°C, el XLPE experimenta una expansión térmica de hasta un 14% al atravesar su punto de fusión cristalina a 105°C según ICEA S-93-639 (sitio externo) (2021), lo que puede deformar permanentemente las pantallas metálicas y desplazar los conos de alivio de esfuerzo en los conectores. El EPR mantiene una expansión térmica lineal y reversible inferior al 5% en todo su rango térmico (ICEA S-75-381 (sitio externo), 2021).

¿Cuándo Especificar EPR vs. XLPE en Cables Type G-GC, SHD-GC y MP-GC?

En el catálogo normativo de ICEA S-75-381 / NEMA WC 58 (sitio externo), la selección del aislamiento está vinculada al tipo de servicio mecánico del cable dentro de la mina:

• Cables Portátiles de Baja Tensión (Type G-GC 2000V): Utilizan exclusivamente aislamiento EPR (espesor nominal de 1.98 mm / 80 mils en calibres de 8 AWG a 4/0 AWG). El XLPE está descartado porque no soporta el bobinado continuo en tambores de jumbos ni el aplastamiento por vehículos de acarreo.
• Cables Portátiles Apantallados de Media Tensión (Type SHD-GC 2kV a 25kV): Emplean exclusivamente aislamiento EPR de alto módulo con triple extrusión (pantalla semiconductora del conductor + pared de EPR + pantalla semiconductora pelable de aislamiento). Es la única construcción segura para alimentar palas eléctricas, dragalinas y perforadoras de tajo abierto.

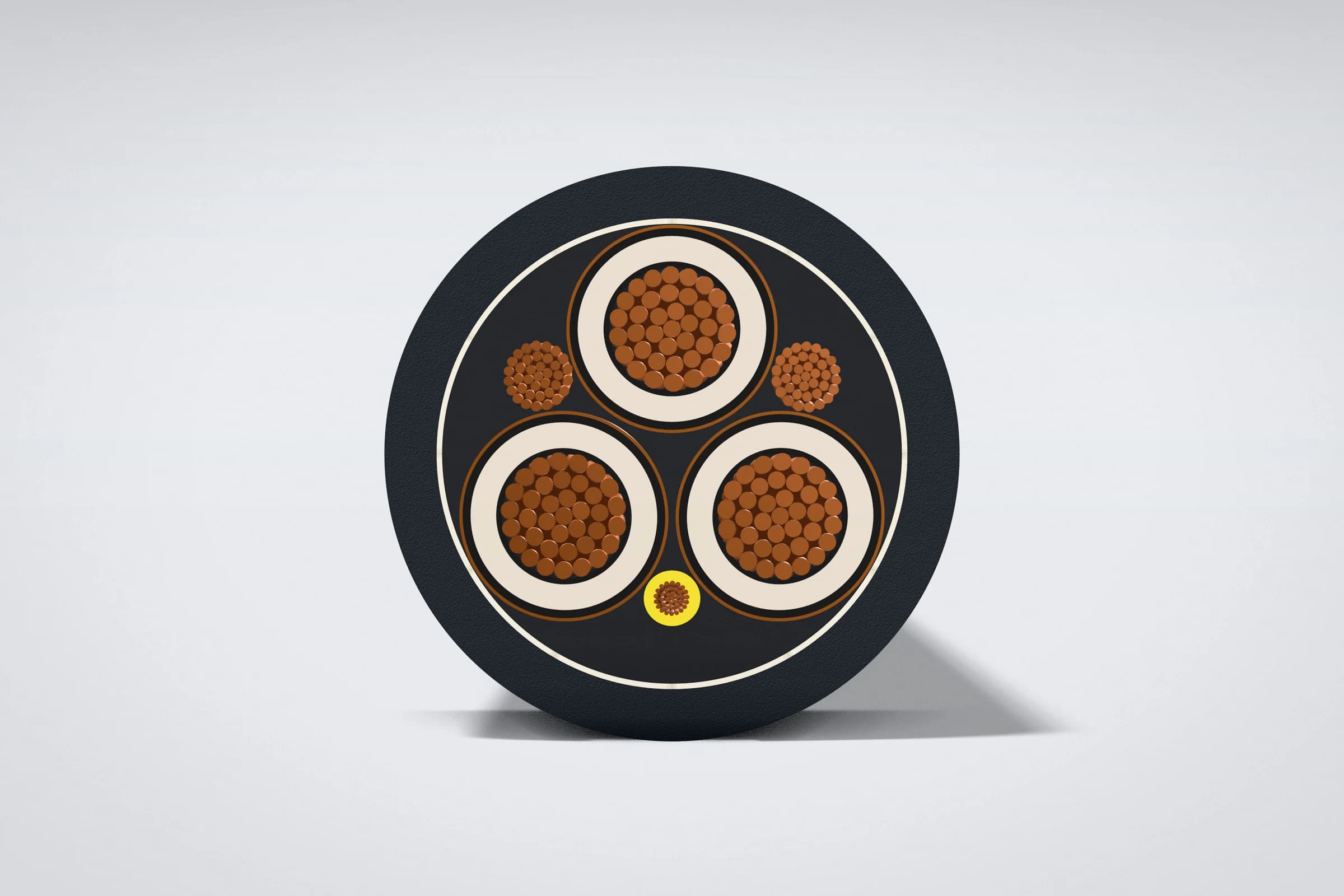

• Cables Alimentadores de Potencia en Mina (Type MP-GC 5kV a 25kV): La norma ICEA S-75-381 permite tanto EPR como XLPE para tendidos estacionarios en pozos verticales, charolas o galerías principales. Sin embargo, cuando el cable Type MP-GC debe instalarse por chimeneas con curvas pronunciadas, operar en niveles húmedos o reubicarse entre subestaciones móviles (Load Centers), especificar MP-GC con aislamiento EPR reduce el tiempo de tendido en un 35% y elimina las fallas por arborescencia acuosa (ICEA S-75-381 (sitio externo), 2021).

Ejemplo Práctico: Selección de Espesor EPR por Nivel de Aislamiento (ICEA S-75-381)

Por ejemplo, al dimensionar un alimentador móvil de 15 kV para una mina subterránea con neutro puesto a tierra por impedancia (donde las fallas a tierra se despejan en menos de 1 minuto), se emplea el nivel de aislamiento del 100% (210 mils / 5.33 mm) conforme a ICEA S-75-381 (sitio externo):

Nota de alcance normativo: Los espesores nominales de pared de aislamiento y las tensiones de prueba dieléctrica corresponden a las Tablas 3-1 a 3-8 de ICEA S-75-381 / NEMA WC 58 para cables aislados con caucho de etileno-propileno.

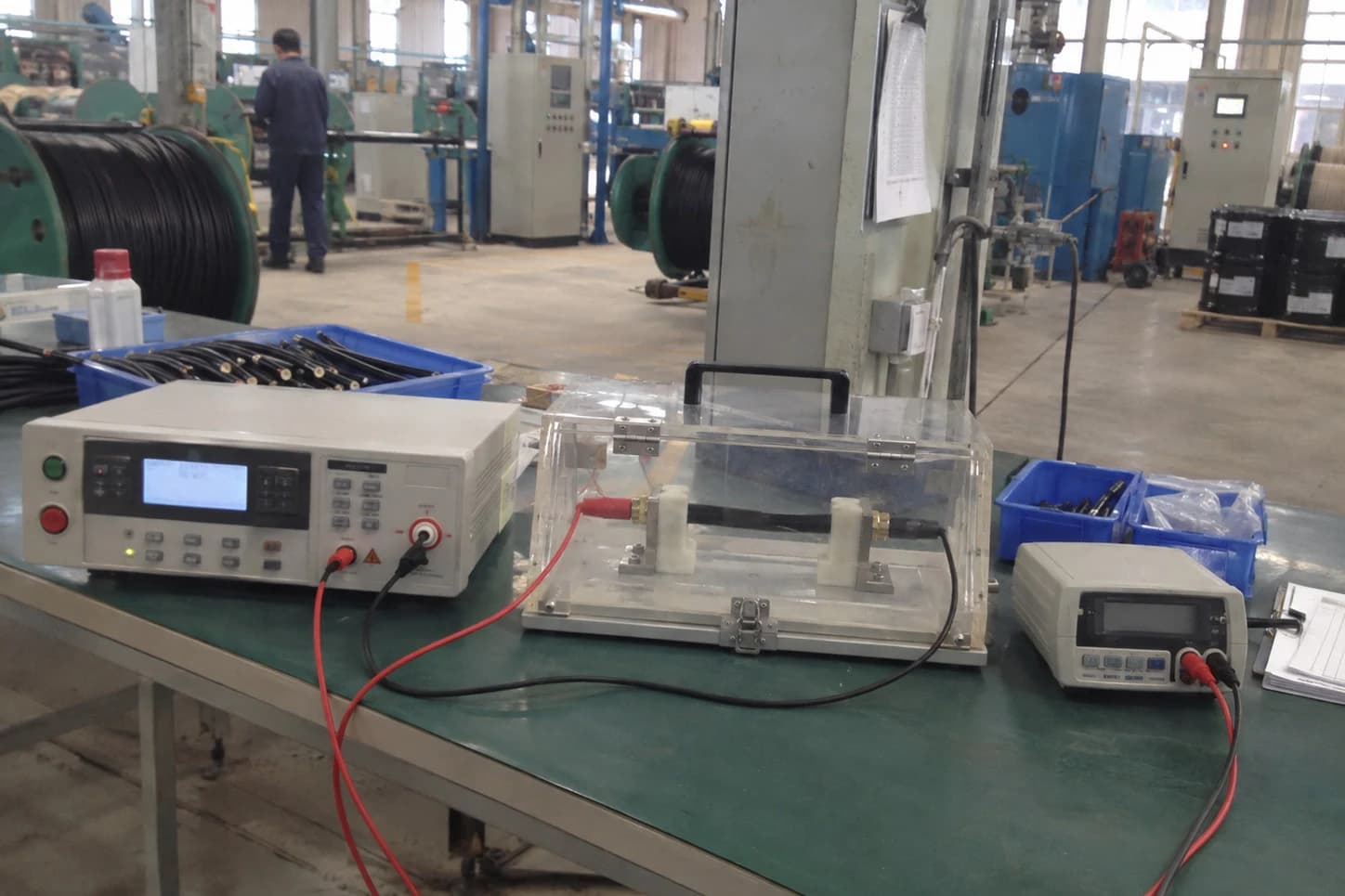

Verificación en Laboratorio Antes del Embarque: Pruebas FAT sobre Compuestos EPR

Para garantizar que el aislamiento EPR cumpla con las propiedades físico-químicas y dieléctricas antes de despachar el cable hacia México, nuestro protocolo de pruebas de aceptación en fábrica (FAT) evalúa tanto las probetas vulcanizadas como el carrete terminado.

Datos de laboratorio FAT: En los ensayos de control de calidad realizados en nuestro laboratorio sobre 18 lotes de producción de cables Type SHD-GC y Type MP-GC de 8 kV y 15 kV (compuesto EPR Tipo II de grado minero), en planta medimos los siguientes parámetros verificables frente a los límites de ICEA S-75-381 (sitio externo) y ASTM D412 (sitio externo):

1. Resistencia a la tracción y elongación sin envejecer: Las probetas tubulares de EPR registraron una resistencia a la tracción media de 9.8 MPa (superando en un 18.0% el mínimo normativo de 8.3 MPa / 1,200 psi según ICEA S-75-381 (sitio externo), 2021) y una elongación a la ruptura del 290% frente al piso exigido de 250% (ASTM D412 (sitio externo), 2021).
2. Retención tras envejecimiento térmico en horno de aire (168 h a 121°C): Tras siete días a 121°C, el compuesto conservó el 91.4% de su resistencia a la tracción original y el 87.2% de su elongación, por encima del umbral mínimo del 75% establecido por ICEA S-75-381 (sitio externo) (2021).
3. Ensayo de extinción de descargas parciales (Partial Discharge Test): En jaula de Faraday blindada, el 100% de los carretes de 15 kV presentó un nivel de descarga parcial inferior a 2.4 pC a una tensión de prueba de 17.3 kV CA (2.0 × U0), cumpliendo con holgura el límite máximo de 5 pC (ICEA S-75-381 (sitio externo), 2021).
4. Factor de disipación dieléctrica (`tan δ`): Medido con puente de Schering a tensión nominal y 90°C, arrojó un valor medio de 0.0085 (0.85%), muy por debajo del límite máximo permitido de 0.020 (2.0%) para aislamiento EPR de media tensión según ICEA S-75-381 (sitio externo) (2021).

Para solicitar certificados de pruebas FAT de nuestros cables aislados con EPR o recibir asesoría en la selección entre cables SHD-GC, cables MP-GC y cables Type G-GC, comuníquese con nuestro departamento de ingeniería a través de la página de contacto técnico en México.

Preguntas Frecuentes (FAQ)

¿Por qué los cables portátiles Type SHD-GC y Type G-GC nunca se fabrican con aislamiento XLPE?

Porque el polietileno reticulado (XLPE) es un material termoplástico semicristalino con un módulo de flexión cercano a 115 MPa, diez veces más rígido que el caucho EPR (12 MPa). Si se instalara XLPE en un cable sometido a enrollado continuo en carrete o arrastre por el suelo, el aislamiento sufriría microfisuras internas y separación de sus pantallas semiconductoras en pocos días de operación.

¿Cuál es la ventaja del aislamiento EPR frente al TR-XLPE en minas subterráneas húmedas?

Aunque el TR-XLPE incorpora aditivos químicos para retardar el crecimiento de arborescencias acuosas, sigue siendo un polímero orgánico rígido sensible a daños mecánicos durante el jalado por galerías estrechas. El compuesto EPR de grado minero bajo ICEA S-75-381 (sitio externo) integra cargas minerales hidrofóbicas tratadas con silanos que bloquean físicamente las arborescencias acuosas y toleran radios de curvatura cerrados (6 × OD) sin delaminarse.

¿Es cierto que el aislamiento EPR tiene mayores pérdidas dieléctricas que el XLPE?

En tensiones de transmisión de 69 kV a 400 kV, el factor de disipación (tan δ) más bajo del XLPE reduce las pérdidas capacitivas. Sin embargo, en distribución minera de 2 kV a 25 kV con longitudes típicas de 100 m a 3,000 m, la diferencia en pérdidas dieléctricas entre EPR y XLPE representa menos del 0.05% de la potencia transmitida según ICEA S-75-381 (sitio externo) (2021), mientras que la superior resistencia del EPR a descargas parciales y flexión evita paros catastróficos.

¿En qué aplicaciones mineras sí es recomendable un cable Type MP-GC con aislamiento EPR en lugar de XLPE?

El cable Type MP-GC con aislamiento EPR se recomienda en alimentadores troncales de interior mina (5 kV, 8 kV, 15 kV y 25 kV) que descienden por barrenos o contrapozos húmedos, alimentan centros de carga semimóviles que se reubican conforme avanza el minado, o requieren empalmes y terminaciones en espacios reducidos donde no es posible respetar el radio de curvatura de 12 × OD del XLPE.
