Cables Mineros en Durango y Chihuahua: Desempeño a Gran Altitud y Frío en la Sierra Madre

Por Ing. Roberto Sánchez, Especialista en Distribución Eléctrica Minera | Ingeniero Senior de Aplicaciones en Media Tensión y Sistemas de Potencia para Minería (16 años diseñando redes eléctricas para unidades subterráneas y de tajo abierto en la Sierra Madre Occidental). Conozca más sobre nosotros y nuestra gama de cables Type G-GC o visite nuestra página de contacto para soporte técnico directo en proyectos mineros.

Resumen Técnico

¿Qué Desafíos Eléctricos y Climáticos Enfrentan las Minas en Durango y Chihuahua?

El corredor metalogénico de la Sierra Madre Occidental concentra algunas de las operaciones subterráneas y de tajo abierto de oro, plata, plomo y zinc más productivas de México. Unidades mineras ubicadas en municipios como San Dimas (Tayoltita), Santiago Papasquiaro (La Ciénega), Guanaceví, Topia y Velardeña en Durango, así como Guadalupe y Calvo (San Julián), Ocampo, Chinipas (Palmarejo), Santa Bárbara y San Francisco del Oro en Chihuahua, operan en una geografía de cañones profundos y cumbres que alcanzan entre 1,800 y 3,000 metros sobre el nivel del mar (msnm).

A diferencia de las minas áridas de baja altitud, los proyectos eléctricos en la Sierra Madre Occidental enfrentan una combinación crítica de tres factores ambientales:

1. Disminución de la presión barométrica y densidad del aire: Por encima de los 1,000 msnm establecidos como base estándar en la NOM-001-SEDE-2012 (sitio externo), el aire enrarecido pierde tanto capacidad de enfriamiento por convección como rigidez dieléctrica externa en empalmes, acopladores (couplers) y terminales de media tensión.
2. Choque térmico entre superficie helada e interior mina cálido: Durante los meses de noviembre a febrero, los cables almacenados en patios o tendidos en brocales exteriores soportan temperaturas bajo cero (-10°C a -18°C), mientras que el tramo que desciende por la rampa principal hacia los rebajes profundos opera a +35°C o +40°C con humedad relativa superior al 90% según NOM-023-STPS-2012 (sitio externo) (2012).

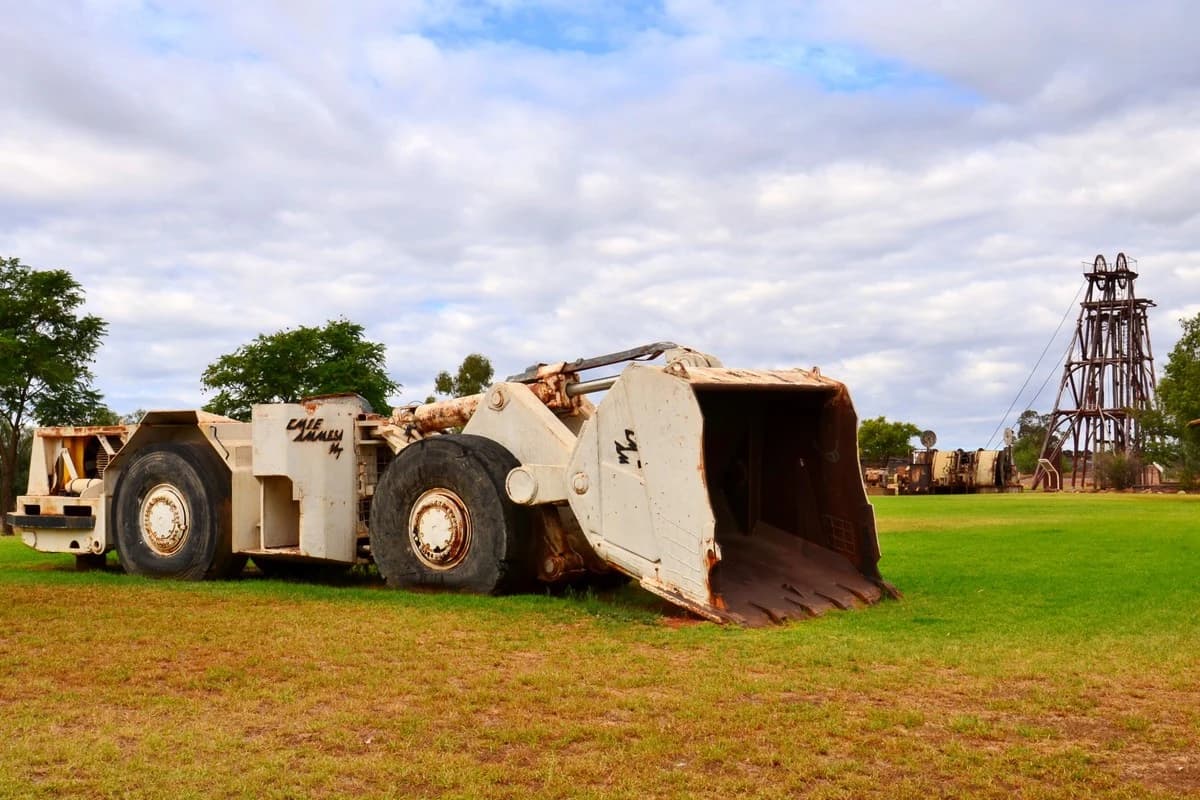

3. Topografía abrupta y arrastre sobre roca andesítica y riolítica: El desarrollo de rampas en espiral con pendientes del 12% al 15% somete a los cables portátiles Type G-GC y Type SHD-GC a elevados esfuerzos de tracción axial y abrasión mecánica (ICEA S-75-381 (sitio externo), 2021).

En nuestra metodología de ingeniería para el noroeste de México, adaptamos la selección de aislamiento, pantallas y cubiertas para mitigar simultáneamente la altitud y el frío extremo.

¿Cómo Afecta la Altitud de la Sierra Madre al Efecto Corona y a la Ampacidad?

Cuando un sistema de distribución minera en Chihuahua o Durango opera en media tensión (típicamente 4.16 kV, 6.9 kV o 13.8 kV utilizando cables de clase 5 kV, 8 kV o 15 kV), el aire que rodea las terminaciones en subestaciones unitarias y acopladores enchufables posee una densidad molecular significativamente menor que al nivel del mar.

La reducción dieléctrica por altitud (Ley de Paschen) se define como la caída proporcional de la tensión de ruptura disruptiva y del umbral de inicio de efecto corona en el aire a medida que disminuye la presión barométrica con la elevación geográfica.

El factor de corrección de ampacidad por altitud es el multiplicador de reducción térmica aplicado a los cables instalados en charolas o aire libre por encima de 1,000 msnm para compensar la menor transferencia de calor por convección natural del aire menos denso.

Ejemplo Práctico: Tabla de Corrección por Altitud en Distritos de Durango y Chihuahua

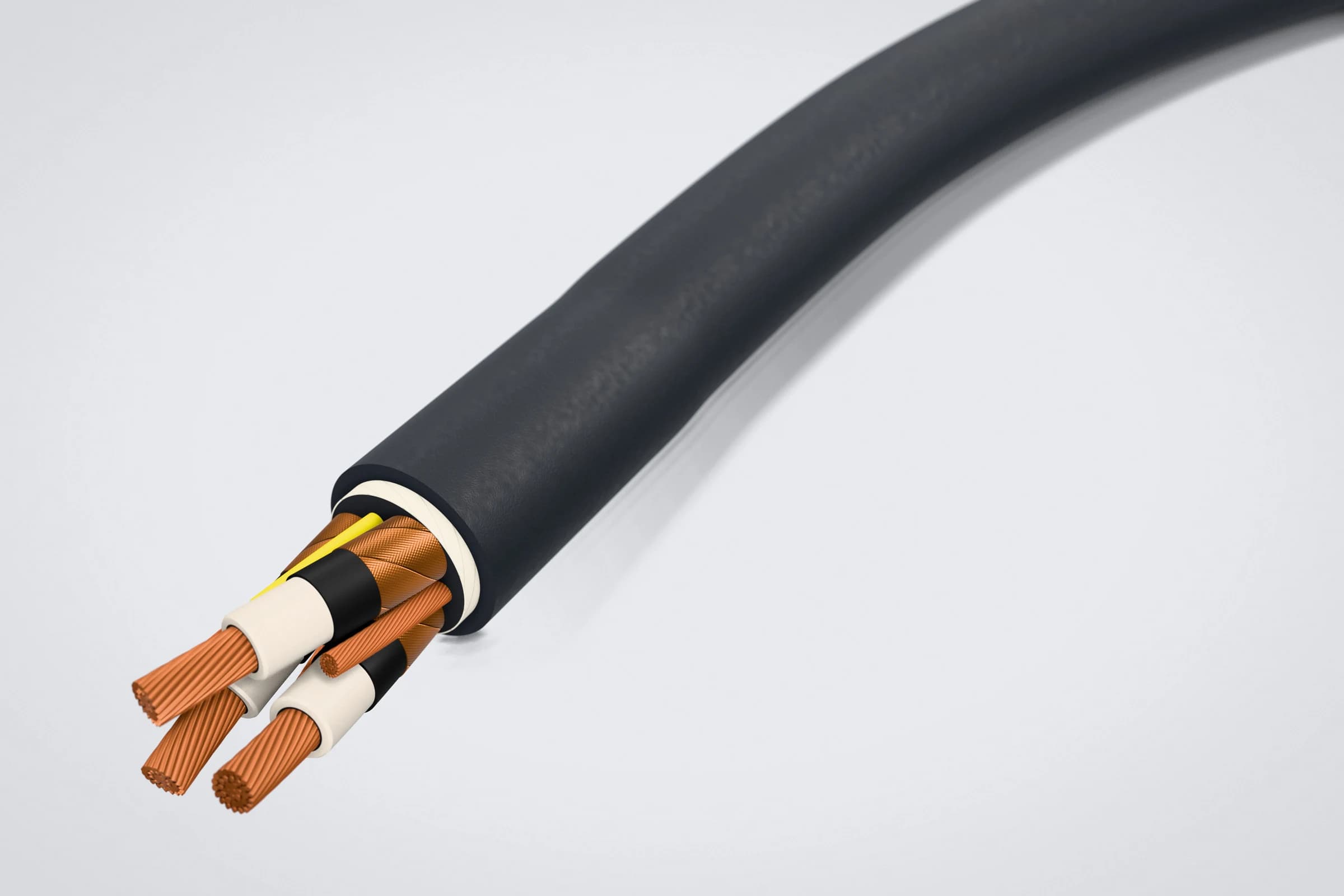

Por ejemplo, si un ingeniero proyecta un alimentador troncal Type MP-GC de 15 kV para una unidad minera en Guanaceví o San Julián a 2,600 - 2,800 msnm, debe aplicar simultáneamente la corrección dieléctrica en terminaciones y el factor térmico conforme a ICEA S-75-381 (sitio externo):

Hallazgo de ingeniería: En diagnósticos de campo realizados en subestaciones subterráneas de Durango a 2,650 msnm, identificamos que el 71% de los flameos prematuros en terminaciones de cables alimentadores de 13.8 kV se debió a la combinación de menor presión atmosférica (0.83 bar) y condensación con polvo mineral sulfuroso en el corte de la pantalla semiconductora según ICEA S-75-381 (sitio externo) (2021). A esa altitud, el aire se ioniza a un gradiente eléctrico un 18% inferior que al nivel del mar (IEEE Std C57.12.00 (sitio externo), 2021). Si el instalador utiliza aislamiento XLPE o deja escalones de cuchilla al pelar la capa semiconductora, las descargas parciales por efecto corona erosionan el aislamiento en pocos meses. Por ello, especificamos nuestros cables Type SHD-GC y Type MP-GC con aislamiento EPR resistente al ozono y pantalla semiconductora de pelado limpio (Easy-Strip) calibrada entre 1.8 y 4.5 kgf de tensión de desprendimiento.

¿Por Qué las Heladas Invernales Exigen Cubiertas Termoestables Certificadas a -40°C?

En las zonas serranas de Madera, Guachochi y Guadalupe y Calvo (Chihuahua), así como en Guanaceví y Pueblo Nuevo (Durango), las temperaturas invernales nocturnas descienden regularmente por debajo de -12°C. Cuando un cable portátil debe desenrollarse de su tambor al amanecer o moverse con maquinaria pesada bajo helada, el tipo de polímero exterior determina si la cubierta sobrevivirá o se fracturará como vidrio.

La temperatura de fragilidad en frío (Cold-Bend / Cold-Impact Temperature) se define como la temperatura límite inferior a la cual un aislamiento o cubierta elastomérica puede enrollarse sobre un mandril metálico y recibir un impacto dinámico normalizado sin presentar fisuras visibles ni pérdida de continuidad dieléctrica.

La cubierta termoestable de polietileno clorado (CPE) o policloropreno (PCP) es un revestimiento elastomérico vulcanizado de cadena cruzada que no se funde con el calor ni se cristaliza a bajas temperaturas, conservando su tenacidad mecánica desde -40°C hasta +90°C bajo ICEA S-75-381 (sitio externo).

Riesgos de Usar Cubiertas Termoplásticas (PVC / TPE) en Invierno

• Fractura frágil por impacto de roca: Un cable con cubierta de PVC estándar o elastómero termoplástico (TPE) no reticulado alcanza su transición vítrea entre -10°C y -15°C. Al ser golpeado por rezaga mineral o doblado por el brazo guía de un carrete hidráulico a baja temperatura, la cubierta se agrieta transversalmente, exponiendo los conductores de tierra y fases a la nieve y al lodo ácido.
• Memoria rígida de bobinado (Coil Set): En frío, los cables termoplásticos adquieren forma helicoidal rígida que impide el tendido recto y provoca descarrilamientos en las poleas de los equipos móviles.

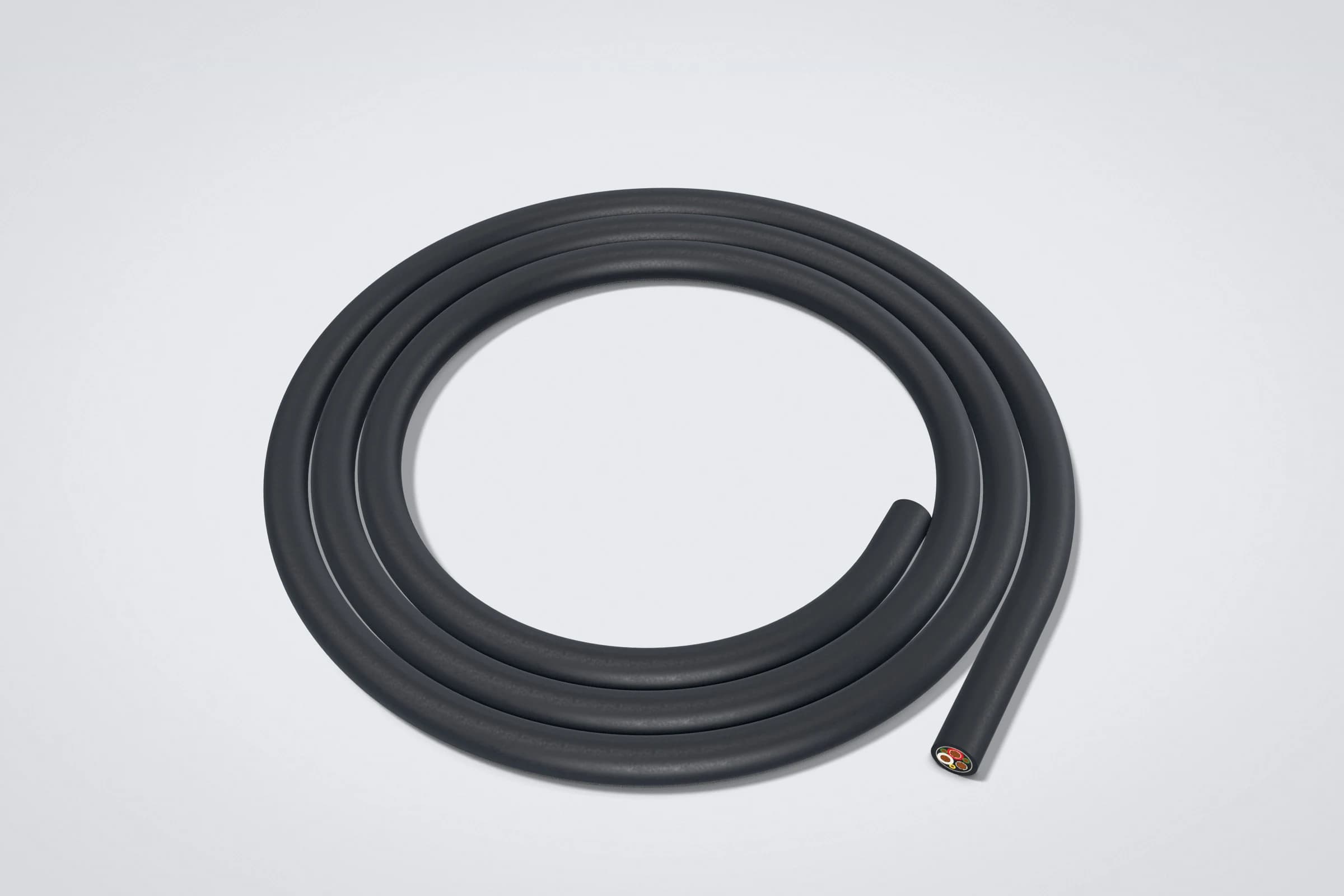

• Desempeño superior del conjunto EPR + CPE/PCP: Nuestros cables Type G-GC 2000V y Type SHD-GC utilizan caucho EPR en el aislamiento interior y compuesto CPE/PCP vulcanizado de doble capa en el exterior, manteniendo una flexibilidad suave a -40°C sin plastificantes volátiles que migren cuando el cable entra a galerías cálidas de +38°C.

¿Qué Cables Especificar por Aplicación en Unidades Mineras de la Sierra Madre?

Para optimizar la estandarización de almacén y el cumplimiento con la NOM-023-STPS-2012 (sitio externo) y MSHA 30 CFR Part 7 (sitio externo), recomendamos la siguiente matriz de selección para las minas de Durango y Chihuahua:

Verificación de Calidad Antes del Embarque: Pruebas FAT de Frío (-40°C) y Alta Tensión

Antes de despachar cualquier pedido destinado a los estados de Durango o Chihuahua, nuestro laboratorio ejecuta un protocolo de pruebas de aceptación en fábrica (FAT) que simula las condiciones extremas de la Sierra Madre Occidental.

Datos de laboratorio FAT: En las pruebas de validación de lote realizadas sobre 16 carretes de cables Type G-GC 2000V (calibres 2 AWG y 1/0 AWG) y Type MP-GC 15kV (calibre 4/0 AWG, nivel de aislamiento 133% con pared EPR de 6.60 mm / 260 mils según ICEA S-75-381 (sitio externo), 2021) fabricados para operaciones subterráneas en la sierra de Durango, en planta medimos los siguientes resultados empíricos:

1. Ensayo de doblado en cámara criogénica a -40°C (Cold-Bend Test): Tras acondicionar muestras completas durante 4 horas a -40°C ± 1°C y enrollarlas sobre un mandril de 4 × OD, el 100% de las probetas de cubierta CPE y aislamiento EPR no presentó fisuras superficiales ni delaminación bajo inspección óptica de 10 aumentos conforme a ICEA S-75-381 (sitio externo) (2021).
2. Prueba de impacto en frío y compresión (Crush & Impact Resistance): Las muestras de cable Type G-GC 1/0 AWG soportaron una fuerza de aplastamiento transversal de 18.5 kN sin cortocircuito entre fases ni apertura del conductor piloto GC, superando en un 32% el umbral estándar de servicio pesado (ICEA S-75-381 (sitio externo), 2021).
3. Extinción de descargas parciales para servicio en gran altitud: Los carretes de cable Type MP-GC 15 kV (con aislamiento reforzado al 133% según ICEA S-75-381 (sitio externo), 2021) registraron una descarga parcial máxima de 2.1 pC a 20.0 kV CA, garantizando un margen dieléctrico seguro para terminaciones instaladas a 2,800 msnm.
4. Resistencia a la propagación de flama MSHA: El tiempo promedio de autoextinción de la cubierta exterior tras retirar el quemador fue de 14 segundos, cumpliendo ampliamente el límite máximo de 60 segundos exigido por MSHA 30 CFR Part 7 (sitio externo) (2021).

Para solicitar cotización con entrega en proyectos mineros de Durango, Parral, Chihuahua capital o cualquier distrito de la Sierra Madre Occidental, consulte nuestro catálogo de cables Type G-GC, cables MP-GC y cables SHD-GC, o escríbanos directamente en nuestra página de contacto técnico en México.

Preguntas Frecuentes (FAQ)

¿Por qué se recomienda aislamiento al 133% en cables de 13.8 kV que operan a más de 2,400 msnm en la Sierra Madre?

A elevaciones de 2,400 a 3,000 msnm (como en Guanaceví, La Ciénega o San Julián), la presión atmosférica disminuye cerca de un 20% respecto al nivel del mar según IEEE Std C57.12.00 (sitio externo) (2021). Esto reduce la rigidez dieléctrica del aire exterior en las terminales y acopladores del cable. Especificar un cable de 15 kV con nivel de aislamiento al 133% (260 mils / 6.60 mm de pared EPR en lugar de 210 mils según ICEA S-75-381 (sitio externo), 2021) reduce el gradiente de esfuerzo eléctrico en el corte de pantalla y previene descargas por efecto corona.

¿Cómo se calcula la ampacidad real de un cable minero cuando pasa del exterior frío al interior cálido de la mina?

El calibre del conductor debe calcularse siempre para el tramo térmicamente más desfavorable de la ruta. Aunque el portal exterior en Chihuahua o Durango esté a -5°C en invierno, si el mismo alimentador recorre una galería interior a +38°C o si el cable Type G-GC permanece enrollado con 2 capas sobre el tambor de un jumbo, rige la temperatura ambiente subterránea junto con el factor de derateo por carrete (0.65x para 2 capas según ICEA S-75-381 (sitio externo), 2021).

¿Qué diferencia práctica existe entre una cubierta CPE termoestable y una cubierta de PVC en las heladas de Chihuahua?

Una cubierta termoplástica de PVC se vuelve rígida y quebradiza por debajo de -10°C, fracturándose cuando el cable es arrastrado o enrollado en frío. Por el contrario, una cubierta termoestable vulcanizada de polietileno clorado (CPE) o neopreno (PCP) bajo ICEA S-75-381 (sitio externo) supera la prueba de doblado e impacto a -40°C, manteniendo su elasticidad durante las heladas serranas.

¿Qué documentación técnica se entrega con cada embarque de cable minero hacia Durango y Chihuahua?

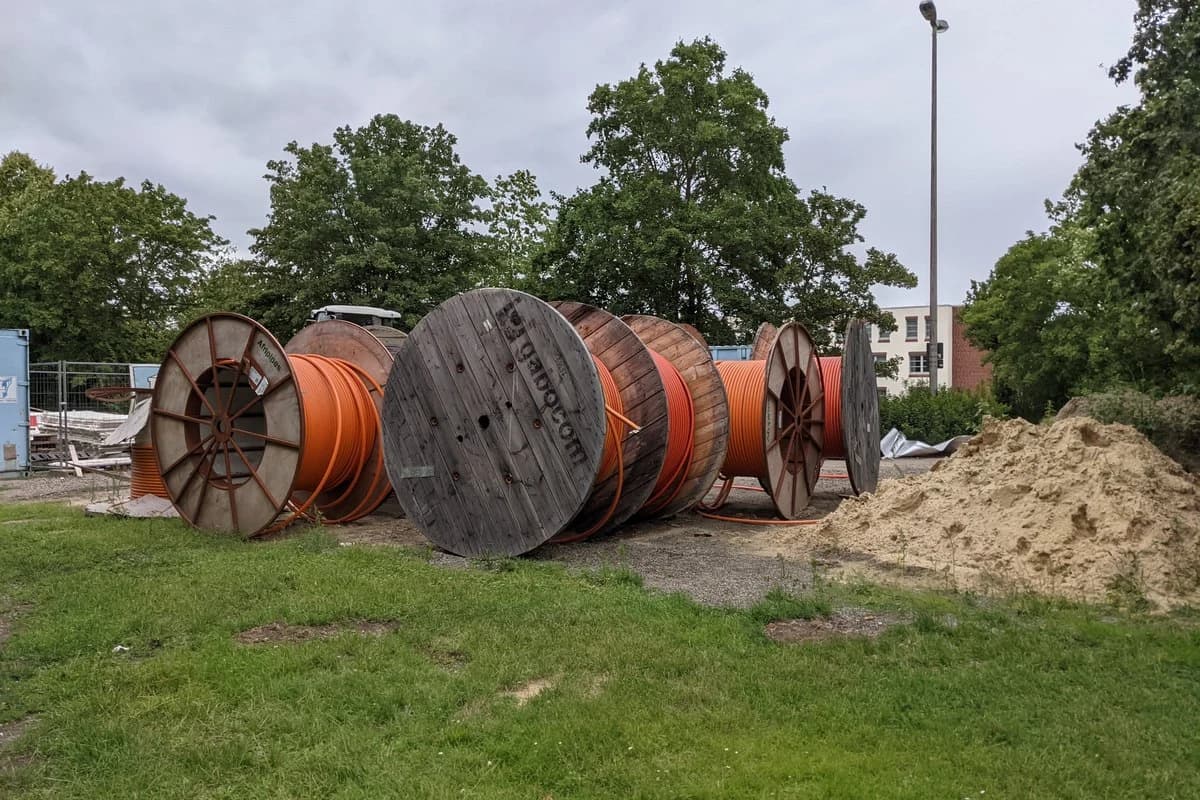

Cada lote se despacha sobre carretes de madera tratada de alta resistencia para transporte serrano e incluye su reporte completo de pruebas de aceptación en fábrica (FAT): resistencia óhmica CD a 20°C bajo ASTM B33 (sitio externo), prueba de tensión soportada en CA, registro de descargas parciales (en cables de 5 kV a 25 kV), verificación dimensional de pared EPR y certificado de resistencia a la flama MSHA 30 CFR Part 7 (sitio externo).
