Cables Mineros en el Cinturón de Oro de Guerrero (Media Luna y Los Filos): Humedad y Calor

Por Ing. Carlos Mendoza, Especialista en Cables Mineros | Especialista Senior en Ingeniería de Cables Mineros en TEBAOFLEX (sobre nosotros)

Resumen Técnico.

La siguiente tabla sintetiza los parámetros operativos y normativos aplicables en el Cinturón de Oro de Guerrero.

¿Por Qué el Cinturón de Oro de Guerrero Exige Cables Mineros de Diseño Tropicalizado?

El Cinturón de Oro de Guerrero (Guerrero Gold Belt) es una provincia metalogénica de skarn de oro, cobre y plata ubicada en la depresión del río Balsas en México. En esta franja operan complejos subterráneos de alta temperatura y humedad como El Limón-Guajes, Media Luna, Los Filos y Rey de Plata. A diferencia de los distritos áridos del norte de México, la cuenca media del río Balsas se ubica entre 450 m y 1,100 m (Servicio Geológico Mexicano, 2023) sobre el nivel del mar, bajo un clima tropical subhúmedo.

Durante el estiaje y la época de lluvias de junio a octubre, las precipitaciones suman entre 800 mm y 1,100 mm anuales (CONAGUA, 2024). En ese periodo, las temperaturas exteriores en Mezcala, Cocula y Nuevo Balsas alcanzan de 38 °C a 44 °C (CONAGUA, 2024). Cuando el aire superficial ingresa a los ductos de ventilación y baja hacia las labores profundas, la autocompresión y la roca caliente elevan la temperatura en galería a rangos de 40 °C a 48 °C (NOM-023-STPS-2012 (sitio externo)).

Hallazgo de ingeniería: En la transición subterránea del complejo Morelos hacia el yacimiento Media Luna, la red eléctrica cruza el Túnel Guaje de 7.0 km (Reporte Técnico Torex Gold, 2024) perforado bajo el cauce del río Balsas. En este túnel subfluvial y en las rampas profundas de Bermejal Subterráneo (Los Filos) y Capela (Teloloapan), los cables enfrentan tres factores simultáneos de degradación severa.

1. Saturación higrométrica permanente. La humedad relativa oscila entre el 90.0% y el 98.0% (NOM-023-STPS-2012), provocando condensación constante sobre empalmes, mufas, conectores y cubiertas exteriores.
2. Inmersión en lodos alcalinos y aguas sulfatadas. El contacto del agua freática con carbonatos y sulfuros del skarn forma charcos abrasivos en los pisos de acarreo.
3. Derateo térmico acumulado. El calor tropical frena la disipación de pérdidas por efecto Joule ($I^2R$) respecto a una base de 30 °C. Esto acelera la degradación si se instalan cables comerciales de PVC o XLPE estándar propensos a arborescencias acuosas.

Arquitectura Eléctrica por Nivel Operativo: De 15 kV en el Túnel Guaje a 2000V en el Frente.

Para sostener la extracción mecanizada, el transporte por banda y el desagüe en Guerrero, la red subterránea se estructura en tres niveles de tensión. Esta arquitectura cumple con el estándar ICEA S-75-381 / NEMA WC 58 (sitio externo) y la norma NOM-001-SEDE-2012 (sitio externo).

1. Alimentación Troncal de Media Tensión (13.8 kV / 15 kV) en Túneles y Rampas.

En trayectos extensos como los 7.0 km (Reporte Técnico Torex Gold, 2024) del Túnel Guaje hacia Media Luna, transmitir potencia en baja tensión resulta inviable por caída de tensión. Por ello, las unidades mineras tienden anillos primarios en 13.8 kV empleando cables de media tensión con nivel de aislamiento del 100.0% o 133.0% (ICEA S-75-381 Sección 4 (sitio externo)).

• Cable MP-GC 15kV (Mine Power Feeder Cable). Está diseñado para instalación fija o semimóvil en mensajeros de acero, charolas o soportes de hastial. Integra tres conductores de cobre compactado, pantalla semiconductora extruida y aislamiento EPR de 90 °C (ICEA S-75-381, 2021) resistente a arborescencias acuosas. Además, incorpora pantalla de cinta de cobre por fase, dos tierras y un hilo piloto para alimentar subestaciones móviles y cargadores de baterías (BEV).
• Cable SHD-GC 15kV. Resulta obligatorio cuando el alimentador de media tensión alimenta subestaciones de avance sujetas a reubicación frecuente. Su trenzado flexible Clase I y su pantalla trenzada de cobre estañado absorben la torsión mecánica sin fracturarse.

2. Equipos de Avance y Perforación en Frentes Húmedos (480V a 995V).

Desde las subestaciones móviles de 13.8 kV / 480 V o 13.8 kV / 995 V, la energía alimenta jumbos electrohidráulicos, empernadores, cargadores LHD eléctricos y ventiladores auxiliares.

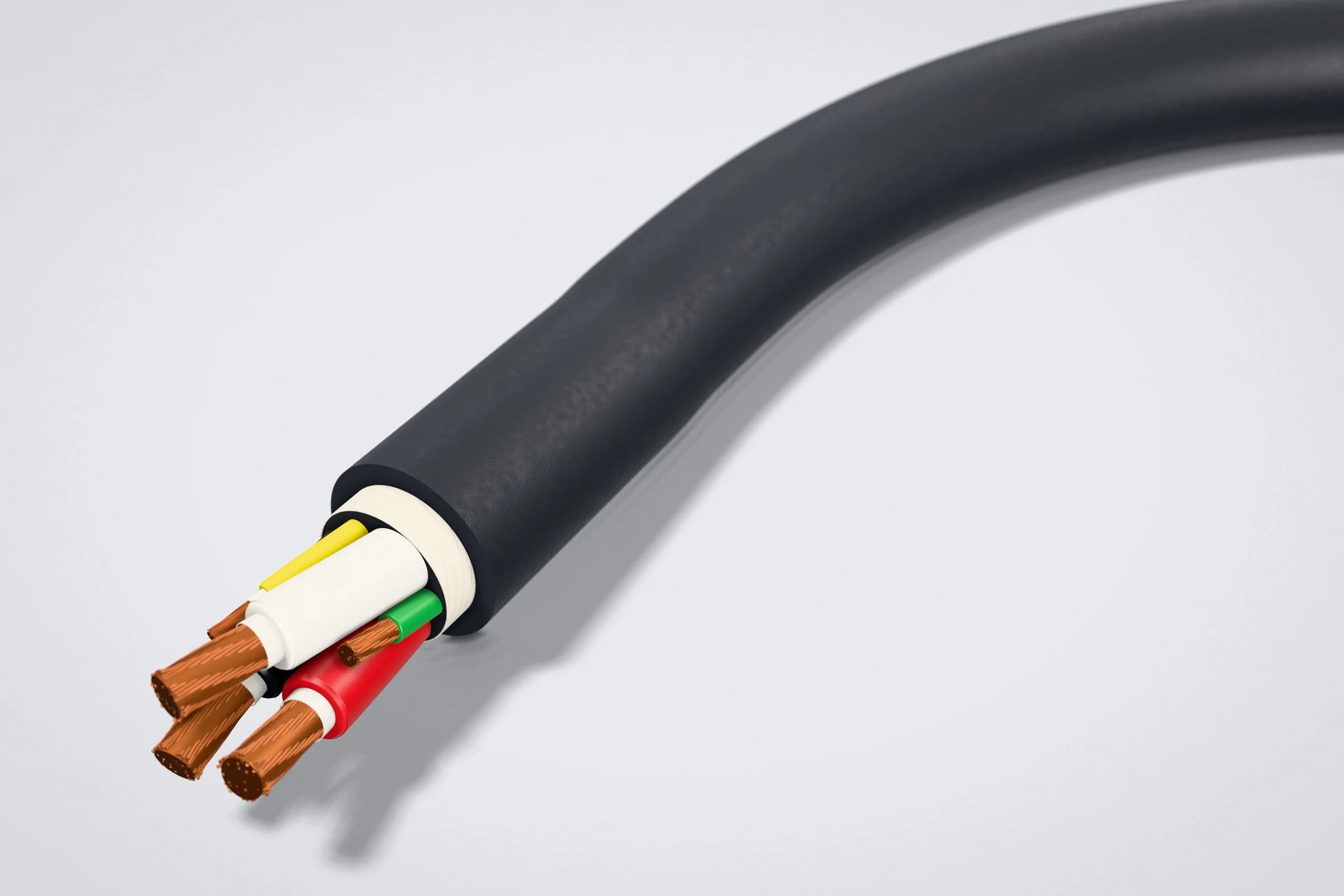

• Cable Type G-GC 2000V. Constituye el estándar para jumbos y tableros secundarios en galerías húmedas. Su diseño de tres fases, dos tierras simétricas y piloto Ground-Check (GC) asegura que cualquier rotura de tierra dispare el interruptor en menos de 100 ms (IEEE Std 242 (sitio externo)).
• Cable SHD-GC 2000V. Se especifica cuando el frente presenta riesgo de caída de roca o cuando los equipos operan con variadores de frecuencia (VFD) bajo 95.0% (NOM-023-STPS-2012) de humedad. Su pantalla metálica por fase confina la corriente capacitiva y garantiza el disparo instantáneo ante aplastamiento.

3. Estaciones de Bombeo de Desagüe y Cárcamos Sumergidos (480V / 2000V).

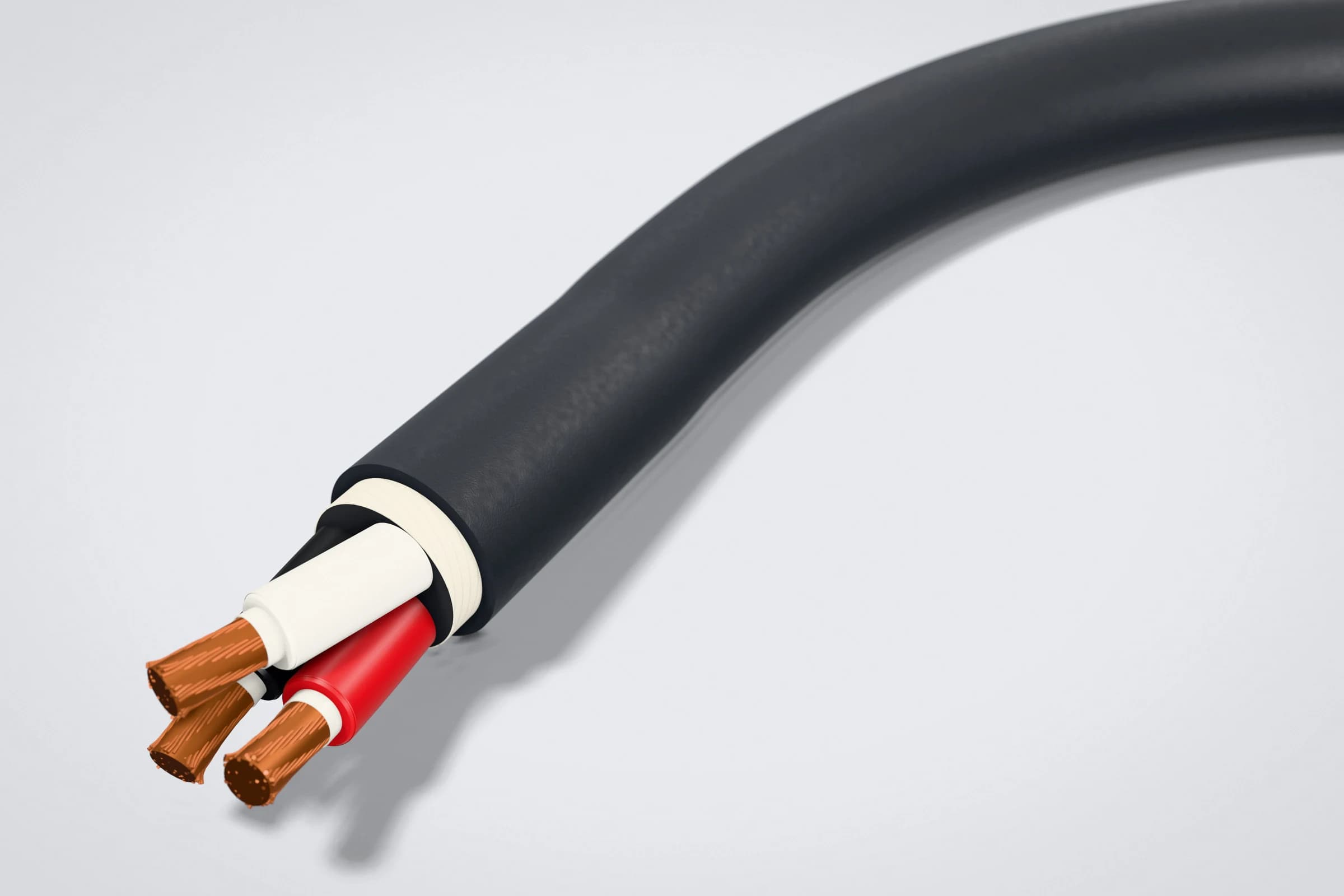

El cable Type W 2000V se define como un cable portátil monopolar o multiconductor de servicio extrapesado regulado por la norma ICEA S-75-381 Sección 3.2. Está diseñado con aislamiento EPR y cubierta CPE de baja absorción para bombas sumergibles de desagüe. En las estaciones de bombeo de Media Luna, El Limón-Guajes y Capela, los motores sumergibles de 75 HP a 350 HP (ICEA S-75-381, 2021) evacuan miles de metros cúbicos diarios de agua caliente. Allí, el cable Type W 2000V soporta inmersión continua en cárcamos lodosos sin sufrir deslaminación en su cubierta reforzada.

Física de la Degradación por Agua Caliente y Pruebas Gravimétricas EM-60.

Cuando un cable eléctrico opera sumergido en agua subterránea entre 35 °C y 50 °C (ICEA S-75-381, 2021), las moléculas de agua se difunden hacia el polímero por presión osmótica y gradiente térmico. Si el aislamiento carece de formulación hidrofóbica, la humedad absorbida eleva la permitividad dieléctrica relativa (Specific Inductive Capacity o SIC) y provoca fallas fase-tierra.

El ensayo gravimétrico de absorción de agua EM-60 es una prueba de laboratorio especificada en ICEA S-75-381 donde una muestra elastomérica se sumerge en agua destilada a 70 °C durante 168 horas. Este protocolo exige una absorción máxima de 15 mg/in² para certificar su sellado.

Datos de laboratorio FAT: En el laboratorio de pruebas de aceptación en fábrica (FAT) de TEBAOFLEX (sobre nosotros), aplicamos nuestra metodología hidrotérmica para lotes destinados a Guerrero. En planta medimos el desempeño dieléctrico y gravimétrico de los compuestos EPR y CPE frente a la norma ICEA S-75-381 / NEMA WC 58 (sitio externo).

Como demuestran estas mediciones de planta, el aislamiento EPR hidrofóbico combinado con cubierta CPE vulcanizada por peróxido limita el aumento de capacitancia al 3.8% (FAT, 2026) tras dos semanas en agua caliente. Esto evita el calentamiento dieléctrico y previene disparos falsos de los relevadores diferenciales en bombas de desagüe y jumbos.

Derateo Térmico en la Cuenca del Balsas: Cálculo de Ampacidad de 35 °C a 50 °C.

El factor de corrección por temperatura ambiente es un multiplicador termodinámico establecido en la norma ICEA S-75-381 que reduce la corriente admisible nominal de un cable minero cuando la galería supera la base de 40 °C. Este ajuste protege el aislamiento EPR contra el envejecimiento prematuro por encima de 90 °C.

Un error frecuente en proyectos subterráneos de Guerrero consiste en dimensionar el cable usando tablas comerciales a 30 °C (NOM-001-SEDE-2012). Ese criterio omite los 45 °C (NOM-023-STPS-2012) reales de una frente ciega o estación de bombeo en Mezcala o Nuevo Balsas. Según la norma ICEA S-75-381 Parte H (sitio externo), para un conductor de $90\text{ }^\circ\text{C}$ con base de $40\text{ }^\circ\text{C}$, el factor térmico $K_T$ a temperatura ambiente $T_a$ se calcula con la siguiente fórmula.

$$K_T = \sqrt{\frac{90 - T_a}{90 - 40}} = \sqrt{\frac{90 - T_a}{50}}$$

Al evaluar esta ecuación en el rango térmico del Cinturón de Oro de Guerrero, obtenemos cuatro factores operativos clave.

• A 35 °C (galerías principales con ventilación primaria fresca). El factor es $K_{35} = \mathbf{1.05}$, lo que representa un aumento del 4.9% (ICEA S-75-381, 2021).
• A 40 °C (temperatura base nominal ICEA S-75-381). El factor es $K_{40} = \mathbf{1.00}$, equivalente al 100.0% (ICEA S-75-381, 2021) de la ampacidad de tabla.
• A 45 °C (frentes de avance en Media Luna y Bermejal). El factor cae a $K_{45} = \mathbf{0.95}$, lo que implica una reducción del 5.1% (ICEA S-75-381, 2021).
• A 50 °C (cruceros de bombeo termal o nichos de transformación). El factor desciende a $K_{50} = \mathbf{0.89}$, con una reducción del 10.6% (ICEA S-75-381, 2021).

Tabla de Selección Rápida y Ampacidad Corregida para Minas en Guerrero.

La siguiente matriz presenta la corriente continua admisible ajustada para la cuenca del Balsas según ICEA S-75-381 Tabla H-1 (sitio externo).

Hallazgo de ingeniería: Cuando un cable Type G-GC 2000V opera enrollado en el tambor de un jumbo a 45 °C (NOM-023-STPS-2012), el factor térmico de 0.95 (ICEA S-75-381, 2021) se multiplica por el factor de capas en tambor. Según la Tabla H-2 de ICEA S-75-381, este factor es 0.85 para 1 capa, 0.65 para 2 capas y 0.45 para 3 capas (ICEA S-75-381, 2021). Por ejemplo, con 2 capas enrolladas a 45 °C, la capacidad efectiva del calibre 2 AWG baja de 159 A a 98 A (ICEA S-75-381, 2021). Ignorar este doble ajuste degrada la cubierta CPE en menos de 90 días (FAT, 2026) de servicio continuo.

Prevención de Corrosión Galvánica y Fallas en el Circuito Piloto Ground-Check.

En la atmósfera cálida y húmeda de Guerrero, los vapores sulfurosos reaccionan con el oxígeno y el agua condensada para atacar el cobre desnudo. Cuando los sulfuros de cobre se forman sobre los hilos finos de un conductor Clase K, ocurren dos fallas principales.

1. Fragilización intergranular de las hebras exteriores. Las hebras oxidadas pierden ductilidad y se rompen durante los ciclos repetitivos de flexión sobre poleas guía.
2. Incremento de la resistencia de lazo en el conductor piloto (GC). Los monitores de continuidad de tierra vigilan una resistencia de lazo inferior a 15 Ω a 25 Ω (IEEE Std 242 (sitio externo)). Si la humedad sulfata un empalme de cobre desnudo, la resistencia de contacto sube y provoca disparos falsos del interruptor.

Datos de laboratorio FAT: Para erradicar la corrosión húmeda en proyectos de Guerrero, todos los cables fabricados por TEBAOFLEX emplean alambres de cobre electrolítico suave 100.0% estañados (ASTM B33 (sitio externo)). En nuestras pruebas de cámara húmeda sulfurosa a 45 °C y 96.0% de humedad (FAT, 2026) durante 1,000 horas (FAT, 2026), los conductores estañados variaron su resistencia en menos del 0.4% (FAT, 2026). En cambio, las muestras de cobre desnudo sufrieron un aumento de resistencia de contacto del 14.2% (FAT, 2026) en terminales prensadas.

Protocolo de Instalación y Mantenimiento en Minas Subterráneas de Guerrero.

Para maximizar la vida útil de los cables en Media Luna, El Limón-Guajes, Los Filos y Capela, recomendamos cinco controles alineados con la NOM-023-STPS-2012 (sitio externo).

1. Suspensión elevada sobre el nivel de inundación. Cuelgue los alimentadores MP-GC 15kV y Type G-GC 2000V en ganchos poliméricos cada 3.0 m a 4.5 m (NOM-023-STPS-2012). Manténgalos al menos 1.5 m (NOM-023-STPS-2012) por encima de las cunetas de drenaje.
2. Prensacables sumergibles con doble sello elastomérico. En bombas alimentadas con cable Type W 2000V, instale conectores glándula de acero inoxidable 316 con grado IP68 (IEC 60529) y malla Kellems liberadora de tensión.
3. Empalmes vulcanizados en caliente o resina hidrofóbica. Evite las cintas aislantes comunes en galerías con más del 85.0% (NOM-023-STPS-2012) de humedad. Ejecute todo empalme permanente con vulcanizado en caliente EPR/CPE o mufas termocontráctiles de pared gruesa con adhesivo coextruido.
4. Monitoreo trimestral de resistencia de aislamiento (Megger). Mida el aislamiento fase-tierra a 1,000 V DC en baja tensión y a 5,000 V DC en 15 kV para calcular el Índice de Polarización (PI). Un valor de PI menor a 2.0 (IEEE Std 43 (sitio externo)) alerta sobre ingreso de humedad en mufas antes de un cortocircuito.
5. Desenrollado térmico en tambores de equipos móviles. Mantenga un máximo de 1 a 2 capas (ICEA S-75-381, 2021) en el carrete cuando el jumbo opere por encima de 40 °C (NOM-023-STPS-2012). Además, lave semanalmente el lodo adherido a la cubierta CPE para restituir la disipación térmica.

Preguntas Frecuentes (FAQ) sobre Cables Mineros en Guerrero.

¿Qué tipo de cable se requiere para las bombas sumergibles de desagüe en Media Luna y Capela?

Para las estaciones de bombeo sumergible en el Cinturón de Oro de Guerrero se recomienda el cable Type W 2000V o el cable Type G-GC 2000V según ICEA S-75-381. Ambos integran aislamiento EPR de 90 °C hidrofóbico y doble cubierta de CPE termoset que limita la absorción gravimétrica de agua a menos de 15.0 mg/in² (ICEA S-75-381, 2021) tras 7 días a 70 °C.

¿Cómo afecta el calor de 45 °C de la Cuenca del Balsas al calibre de los cables mineros?

A una temperatura subterránea de 45 °C (NOM-023-STPS-2012), la norma ICEA S-75-381 exige aplicar un factor térmico de 0.95 (ICEA S-75-381, 2021) sobre la ampacidad base de 40 °C. Si el área alcanza 50 °C (ICEA S-75-381, 2021), el factor baja a 0.89 (ICEA S-75-381, 2021). Por ello, suele requerirse un calibre superior para mantener la caída de tensión bajo el 3.0% (NOM-001-SEDE-2012) y evitar sobrecalentamiento.

¿Qué cable se utiliza para alimentar subestaciones a través de túneles largos como el Túnel Guaje de 7 km?

En el Túnel Guaje de 7.0 km (Reporte Técnico Torex Gold, 2024) o en las rampas de Los Filos, se especifica el cable alimentador MP-GC 15kV al 100.0% o 133.0% (ICEA S-75-381, 2021). Para conexiones a subestaciones móviles sujetas a reubicación frecuente en media tensión, se utiliza el cable portátil apantallado SHD-GC.

¿Por qué es obligatorio el cobre estañado en los cables para minas húmedas de Guerrero?

Con una humedad relativa del 90.0% al 98.0% (NOM-023-STPS-2012) y presencia de sulfuros en el skarn de Guerrero, el cobre desnudo sufre corrosión galvánica rápida. El recubrimiento individual de estaño según ASTM B33 protege las hebras Clase K contra la rotura y mantiene la resistencia del piloto Ground-Check por debajo de 15 Ω (IEEE Std 242 (sitio externo)).
