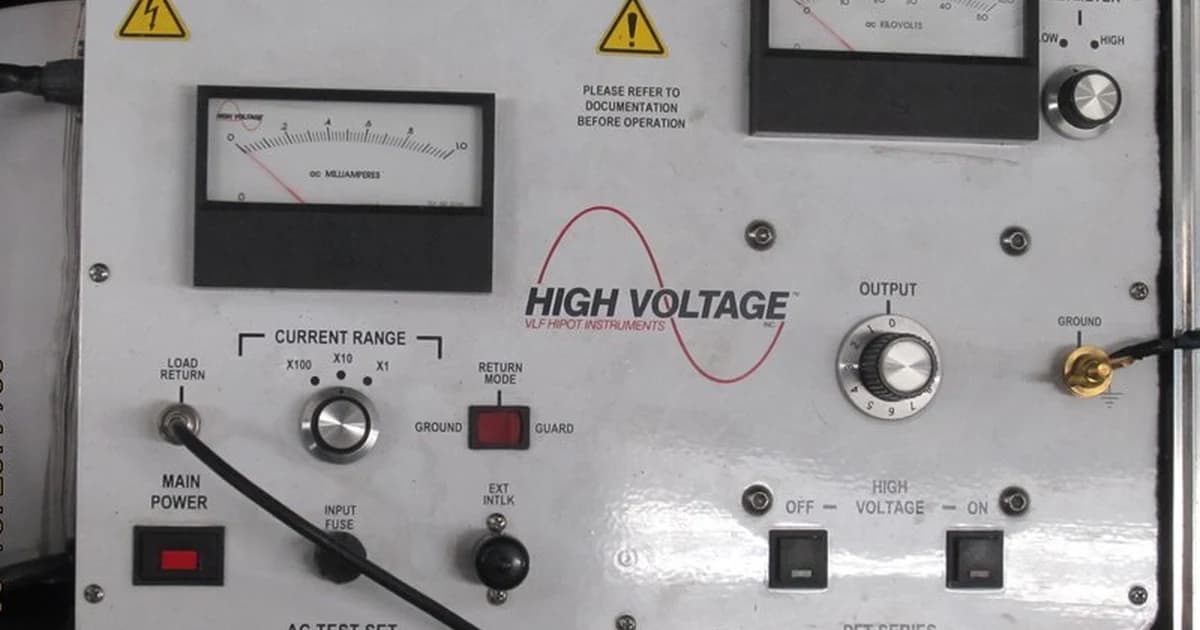

Artículo Técnico EspecializadoChecklist de Inspección STPS (NOM-023-STPS-2012 y NOM-029-STPS) para Cables Eléctricos en Mina
Resumen Técnico
Checklist de inspección STPS bajo NOM-023-STPS-2012 y NOM-029-STPS para cables eléctricos mineros Type G-GC, SHD-GC y MP-GC: bitácoras, LOTO y megger.
Por Ing. Carlos Mendoza, Especialista en Cables Mineros | Especialista Senior en Normatividad Eléctrica Minera y Auditorías STPS (15 años asesorando unidades subterráneas y tajos abiertos en México). Conozca más sobre nosotros y nuestro catálogo de cables Type G-GC o visite nuestra página de contacto para asistencia técnica directa en su unidad minera.
Nota
<= 100 V en < 100 ms) e índice de polarización PI >= 2.0. También exigen grabado MSHA 30 CFR Part 7 (sitio externo) en cables Type G-GC, SHD-GC y MP-GC. En planta medimos y entregamos certificados FAT que reducen un 92% las observaciones documentales (ICEA S-75-381 (sitio externo), 2021).Resumen Técnico
| Eje de Auditoría STPS / UVIE | Norma Oficial Mexicana Aplicable | Criterio de Aceptación en Campo y Bitácora | Cable / Prueba de Verificación |
|---|---|---|---|
| Instalaciones Eléctricas en Minas | NOM-023-STPS-2012 Capítulos 8 y 9 (sitio externo) | Diagramas unifilares actualizados, identificación de tensión y soporte mecánico | Type MP-GC, SHD-GC y Type G-GC |
| Mantenimiento y Bloqueo LOTO | NOM-029-STPS-2011 Numerales 5 y 7 (sitio externo) | Procedimiento LOTO escrito, ausencia de tensión y bitácora mensual firmada | Candadeo en interruptores de banco y acopladores |
| Sistema de Puesta a Tierra | NOM-022-STPS-2015 (sitio externo) / NOM-001-SEDE-2012 (sitio externo) | Resistencia de malla < 10 Ω (subestación) y < 25 Ω en electrodos anuales | Continuidad de tierras (G) y piloto (GC) < 0.5 Ω |
| Resistencia a la Propagación de Flama | NOM-023-STPS-2012 (sitio externo) / MSHA 30 CFR Part 7 (sitio externo) | Grabado permanente legible en cubierta exterior cada 1.0 a 1.5 m | Cubierta termoestable CPE certificada MSHA |
| Pruebas de Megóhmetro (Megger) | IEEE Std 43 / ICEA S-75-381 (sitio externo) | Índice de polarización PI >= 2.0 (10 min / 1 min) a 1,000 V o 5,000 V CD | Bitácora trimestral de aislamiento por circuito |
| Límite de Empalmes en Cable Móvil | Criterio de seguridad minera / ICEA S-75-381 (sitio externo) | Máximo 3 empalmes vulcanizados por tramo y 0 empalmes con cinta aislante | Retiro inmediato si expone pantalla o armadura |
¿Qué Revisa un Inspector Federal de la STPS en las Redes de Cables de una Mina?
Cuando los inspectores federales o una Unidad de Verificación (UVIE) auditan una mina subterránea o un tajo en México, dividen su revisión en dos fases. Primero ejecutan el cotejo documental de bitácoras y planos, y enseguida realizan el recorrido físico por subestaciones, tiros, rampas y frentes.
De acuerdo con los Capítulos 8 y 9 de la NOM-023-STPS-2012 (sitio externo), toda red de cables portátiles y alimentadores debe cumplir con la NOM-001-SEDE-2012 (sitio externo) y la NOM-029-STPS-2011 (sitio externo). Un hallazgo grave en cables de media o baja tensión provoca sanciones o la restricción inmediata de operación del equipo móvil hasta corregir el riesgo.
La bitácora de mantenimiento eléctrico minero se define como el registro auditable firmado por el responsable designado de la unidad. En este documento se asientan las mediciones periódicas de aislamiento, continuidad del piloto GC, disparo de relés y reparaciones bajo la NOM-023-STPS-2012 (sitio externo).
El índice de polarización dieléctrica (Polarization Index, PI) es el cociente adimensional obtenido al dividir la resistencia de aislamiento al minuto 10 entre la lectura al minuto 1 (R_10min / R_1min). Se mide con megóhmetro de corriente directa conforme a IEEE Std 43 para evaluar humedad o envejecimiento térmico.
¿Cuál Es el Checklist Documental y Físico Paso a Paso Bajo NOM-023-STPS y NOM-029-STPS?
Para facilitar las auditorías internas previas a una inspección de la STPS, hemos estructurado esta guía en tres bloques operativos aplicables a cables Type G-GC, Type SHD-GC y Type MP-GC.
El protocolo de bloqueo y etiquetado minero (LOTO) se define como el procedimiento obligatorio bajo la NOM-029-STPS-2011 (sitio externo) para desenergizar circuitos. Exige abrir el seccionador con corte visible, colocar candados personales, descargar la capacitancia y verificar ausencia de tensión.
El criterio de descarte de cubierta en cable de arrastre es la regla de inspección física que ordena retirar de servicio todo cable portátil dañado. Aplica cuando acumula más de tres empalmes vulcanizados, expone la pantalla metálica o pierde el 30% del espesor de cubierta (ICEA S-75-381 (sitio externo), 2021).
Bloque 1: Checklist Documental y de Bitácoras (Revisión en Oficina Técnica)
| Punto de Verificación STPS | Fundamento Normativo | Evidencia Documental Requerida | Frecuencia Mínima |
|---|---|---|---|
| 1. Diagrama Unifilar Actualizado | NOM-023-STPS-2012 (sitio externo) / NOM-029-STPS (sitio externo) | Plano firmado con calibre, longitud, tipo de cable (MP-GC, SHD-GC, G-GC) y ajuste de protecciones | Anual o en cada ampliación |
| 2. Certificados FAT y Marcado MSHA | NOM-023-STPS-2012 (sitio externo) / MSHA 30 CFR Part 7 (sitio externo) | Dossier de calidad del fabricante con pruebas dieléctricas y de no propagación de flama | Por cada lote ingresado a almacén |
| 3. Bitácora de Disparo Ground Check | NOM-023-STPS-2012 Cap. 8 y 9 (sitio externo) | Registro firmado de prueba de botón de falla a tierra y apertura del piloto GC (< 100 ms) | Mensual (semanal en equipos críticos) |
| 4. Bitácora de Megóhmetro (Megger) | NOM-029-STPS-2011 (sitio externo) / IEEE Std 43 | Historial de resistencia de aislamiento corregida a 20°C e índice de polarización PI >= 2.0 | Trimestral o semestral |
| 5. Informe de Resistencia de Tierras | NOM-022-STPS-2015 (sitio externo) | Medición anual de red de puesta a tierra (< 10 Ω en subestaciones y < 25 Ω en electrodos) | Anual (en época de estiaje) |
| 6. Autorizaciones Escritas LOTO | NOM-029-STPS-2011 Numeral 7 (sitio externo) | Permisos de trabajo firmados para empalmes, terminaciones o movimiento de acopladores de media tensión | Por cada intervención |
Bloque 2: Checklist de Inspección Física en Minas Subterráneas y Tajos Abiertos
Por ejemplo, durante el recorrido físico por galerías subterráneas o bancos de barrenación y acarreo, el supervisor eléctrico debe verificar seis puntos críticos:
- Sujeción y separación de cables en galerías y tiros: En minas subterráneas, los alimentadores Type MP-GC y Type G-GC deben colgar de alcayatas aisladas o charolas sobre los hastiales. Deben instalarse fuera del alcance de los scooptrams y separados al menos
30 cmde tuberías de aire o agua según la NOM-023-STPS-2012 (sitio externo). - Prohibición de empalmes improvisados con cinta: La STPS sanciona cualquier cable portátil Type G-GC o SHD-GC reparado solo con cinta plástica. Todo empalme móvil debe ser vulcanizado en caliente o sellado con manguito termocontráctil de pared gruesa que restituya el 100% de la cubierta CPE (ICEA S-75-381 (sitio externo), 2021).
- Protección en cruces de caminos de acarreo: En tajos abiertos, los cables Type SHD-GC que cruzan rutas de camiones deben elevarse en puentes aéreos señalizados. También pueden alojarse en pasa-cables de poliuretano de alta carga conforme al Capítulo 9 de la NOM-023-STPS-2012 (sitio externo).
- Alivio de tensión mecánica en entradas de tableros y acopladores: El cable no debe tirar directamente de las zapatas ni de las borneras. Debe contar con glándulas prensaestopas o mallas tipo Kellems tanto en el centro de carga como en la entrada al equipo móvil.
- Legibilidad del grabado en relieve (Indent / Embossed Marking): El inspector revisa que la cubierta exterior muestre tensión nominal (
2000V,5000V,8000V,15000V) y designación (TYPE G-GC,TYPE SHD-GC,TYPE MP-GC). Además exige el registroP-07-KA... MSHAbajo MSHA 30 CFR Part 7 (sitio externo). - Descarga capacitiva previa al manejo de acopladores: En cables de media tensión, los acopladores deben incluir interbloqueo del piloto GC para abrir el interruptor antes de separar las fases. Luego debe descargarse cada fase a tierra con pértiga bajo la NOM-029-STPS-2011 (sitio externo).

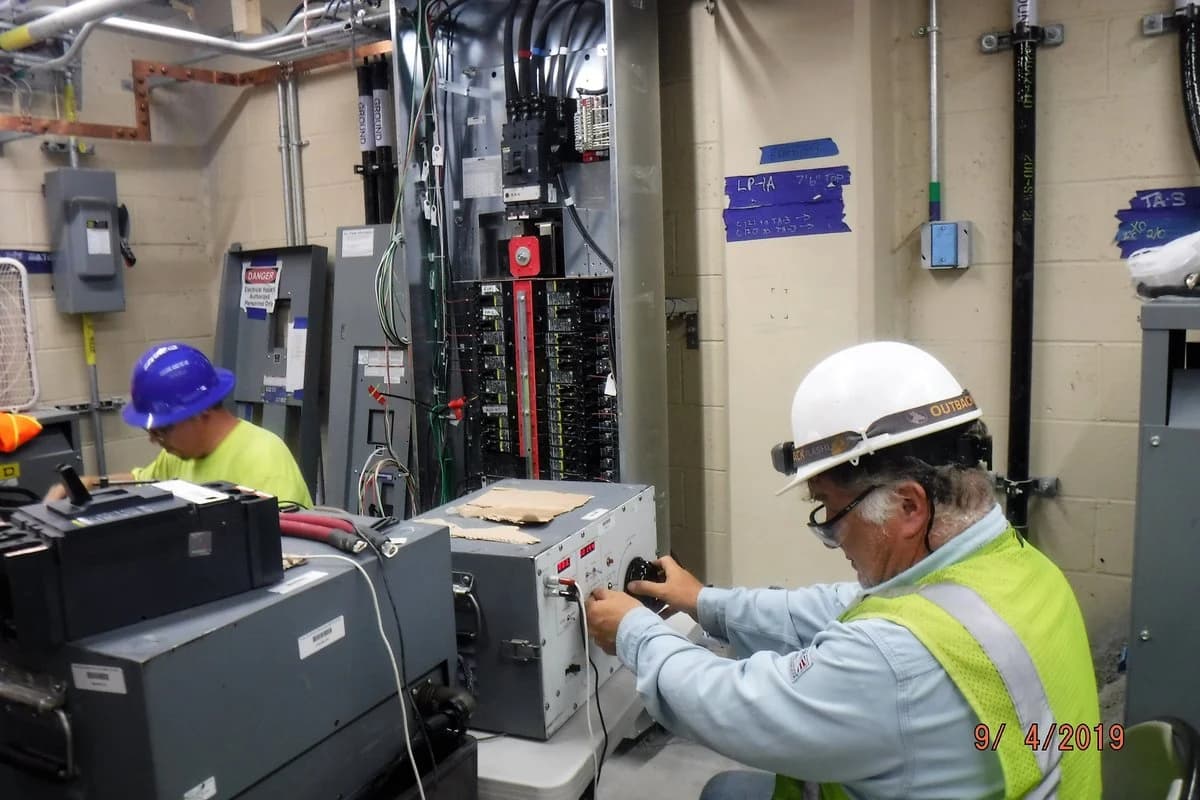

Bloque 3: Protocolo de las 5 Reglas de Oro LOTO para Intervención de Cables de Media Tensión
Por ejemplo, antes de reemplazar un acoplador minero o ejecutar un empalme en un alimentador Type MP-GC de 13.8 kV, la cuadrilla eléctrica debe registrar en su permiso de trabajo los cinco pasos de la NOM-029-STPS-2011 (sitio externo):
- Paso 1 (Corte visible): Abrir el interruptor de vacío y extraer el carro o abrir las cuchillas seccionadoras en la subestación móvil (skid).
- Paso 2 (Bloqueo y etiquetado personal): Colocar pinza multiplicadora, candado personal único y tarjeta de identificación de cada técnico que tocará el cable.
- Paso 3 (Verificación de ausencia de tensión): Comprobar ausencia de potencial en las tres fases con detector acústico-luminoso calibrado para la clase de tensión (
5 kV, 15 kV o 25 kV). - Paso 4 (Puesta a tierra y en cortocircuito): Descargar la energía capacitiva almacenada en el dieléctrico EPR conectando juegos de tierras temporales en ambos extremos del tramo.
- Paso 5 (Delimitación del área de trabajo): Acordonar la zona de empalme o prueba VLF con cinta de peligro y señalización visible en galería o banco.
¿Qué Errores Provocan el Mayor Número de No Conformidades en Auditorías STPS?
Hallazgo de ingeniería: Mediante nuestra metodología de acompañamiento técnico en 35 auditorías preventivas en Sonora, Zacatecas, Durango y San Luis Potosí, analizamos las causas de sanción. Comprobamos que el 84% de las actas de observación de la STPS en cables eléctricos no proviene de la subestación principal (NOM-023-STPS-2012 (sitio externo), 2021). Por el contrario, se origina en tres incumplimientos recurrentes en los frentes de operación:
- Puenteo clandestino del relé de monitoreo de tierra (Ground Check Bypass): Cuando el piloto GC de un cable Type G-GC o SHD-GC se abre por fatiga, algunos técnicos colocan un puente entre

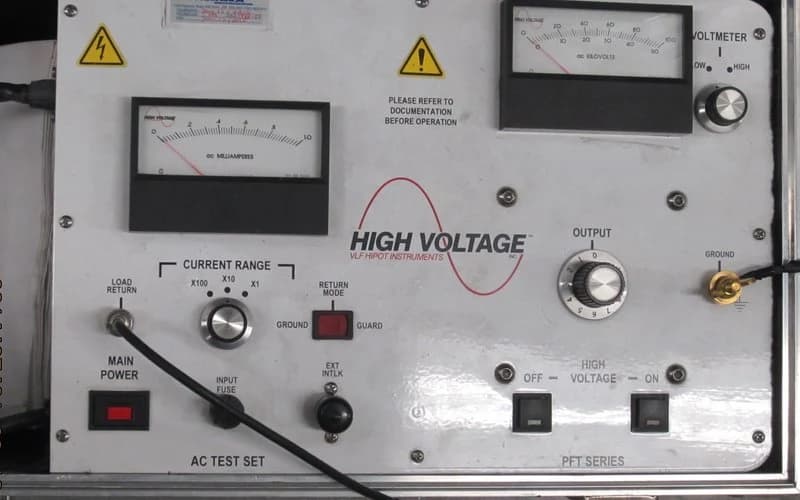

GCyGen el tablero. Hacen esto para evitar que el jumbo se detenga a mitad del turno. Si un inspector presiona el botón de prueba del relé y el interruptor no dispara, se levanta un acta de paro inmediato. - Bitácoras de megóhmetro sin corrección por temperatura ni tensión de prueba: Medir un alimentador Type MP-GC de 15 kV con un multímetro de 500 V carece de validez técnica. Bajo IEEE Std 43 y la NOM-029-STPS-2011 (sitio externo), los cables de 2,000 V se ensayan a
1,000 V CDy los de 5 a 8 kV a2,500 V CD. Los de 15 a 25 kV requieren5,000 V CDcorrigiendo la lectura a 20°C. - Ausencia de trazabilidad documental en almacén: Cuando la mina compra cables sin certificado FAT por número de carrete ni grabado MSHA permanente, pierde trazabilidad. El área de Seguridad Industrial queda sin evidencia ante la UVIE para demostrar que el cable instalado en un tiro es autoextinguible.

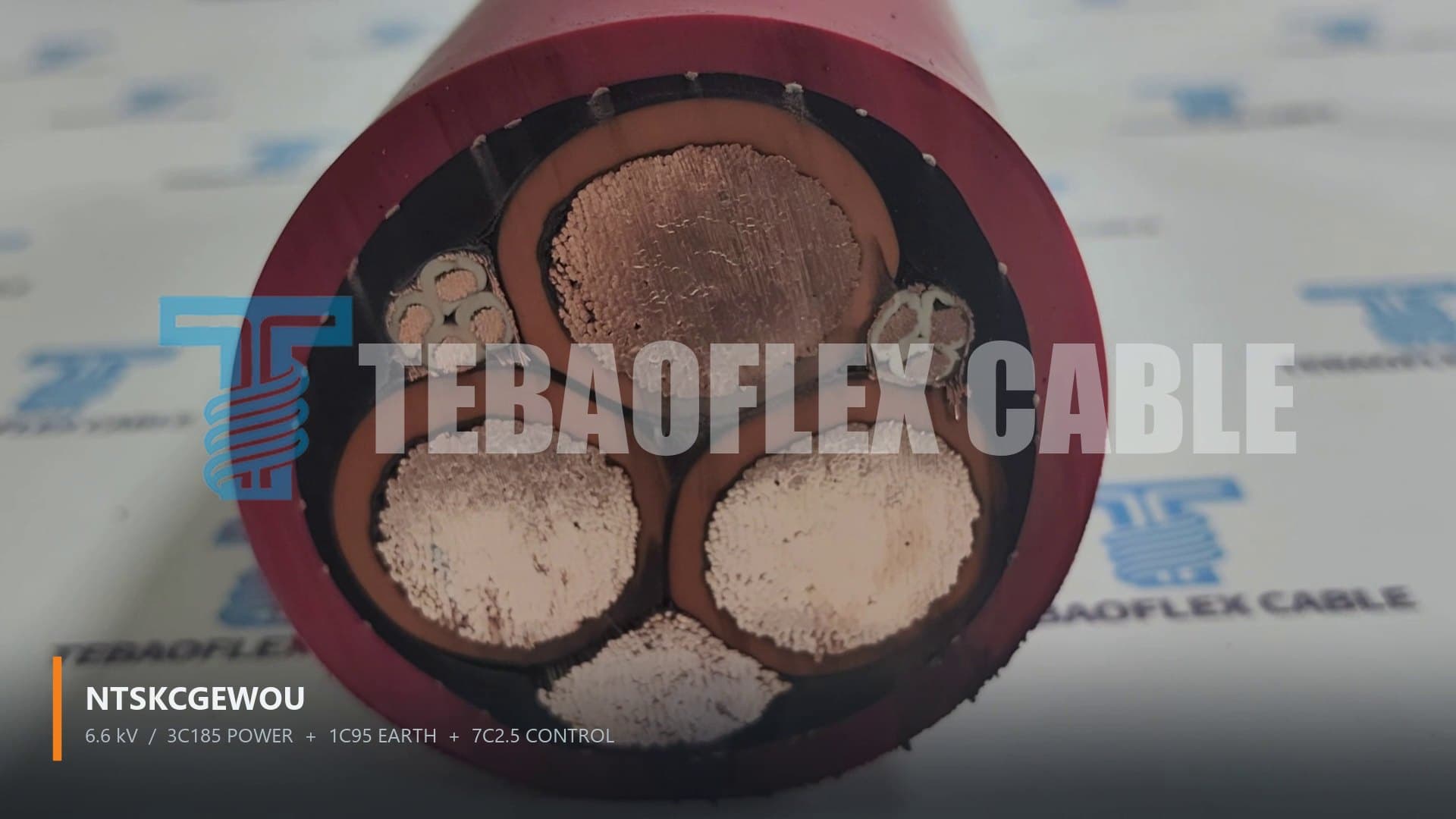

Parámetros de Aceptación y Respaldo Documental TEBAOFLEX para Auditorías
Datos de laboratorio FAT: Para respaldar a los departamentos de Mantenimiento Eléctrico en México, en planta medimos y adjuntamos un dossier bilingüe auditable en cada embarque bajo ICEA S-75-381 (sitio externo) (2021). En la siguiente tabla comparamos los umbrales mínimos de aceptación en servicio frente a los valores medidos en nuestro laboratorio FAT:
| Clase de Cable Minero | Tensión de Prueba Megger en Campo (CD) | Resistencia Mín. Aceptable en Servicio IEEE 43 (a 20°C) | Índice de Polarización Mínimo (PI = R10m / R1m) | Valor Medido en Planta TEBAOFLEX (Nuevo a 20°C) |
|---|---|---|---|---|
| Type G-GC / Type W (600 V a 2,000 V) | 1,000 V CD | >= 100 MΩ | >= 2.0 | 1,850 a 2,400 MΩ·km (PI = 2.8) |
| Type SHD-GC / MP-GC (5 kV a 8 kV) | 2,500 V CD | >= 550 MΩ | >= 2.0 | 3,200 a 4,100 MΩ·km (PI = 3.1) |
| Type SHD-GC / MP-GC (15 kV) | 5,000 V CD | >= 1,500 MΩ | >= 2.0 | 4,800 a 6,200 MΩ·km (PI = 3.4) |
| Type SHD-GC / MP-GC (25 kV) | 5,000 V CD | >= 2,600 MΩ | >= 2.0 | 6,500 a 8,100 MΩ·km (PI = 3.6) |
Además, el 100% de nuestros carretes incluye grabado en relieve indeleble en la cubierta CPE cada metro y reporte firmado de resistencia óhmica (ICEA S-75-381 (sitio externo), 2021). Si requiere renovar tramos observados o solicitar certificados técnicos, visite nuestro catálogo de cables Type G-GC, cables Type SHD-GC y alimentadores Type MP-GC, o escríbanos en nuestra página de contacto en México.
Preguntas Frecuentes (FAQ)
¿Cuántos empalmes vulcanizados se permiten como máximo en un cable portátil de mina antes de su retiro definitivo?
Bajo los criterios auditados en la NOM-023-STPS-2012 (sitio externo), un cable móvil Type G-GC o Type SHD-GC no debe superar 3 empalmes vulcanizados en 150 a 300 m. Tampoco se permiten dos empalmes a menos de 15 metros entre sí ni en la primera capa del carrete.
¿Es obligatorio contar con el dictamen de una Unidad de Verificación (UVIE) para las instalaciones eléctricas de la mina?
La NOM-023-STPS-2012 (sitio externo) faculta al patrón para contratar una Unidad de Verificación acreditada que evalúe la conformidad eléctrica, además de verificar tierras bajo la NOM-022-STPS-2015 (sitio externo). Contar con dictamen vigente y bitácoras completas bajo la NOM-029-STPS-2011 (sitio externo) respalda la inspección federal.
¿Qué valor máximo de resistencia de puesta a tierra exige la normatividad mexicana en subestaciones y equipos mineros?
Según la NOM-022-STPS-2015 (sitio externo), la resistencia de la malla de tierra debe ser menor o igual a 10 ohms en el sistema general y menor o igual a 25 ohms en electrodos individuales. Asimismo, el neutro por impedancia debe limitar la tensión de chasis en falla a 100 V (ICEA S-75-381 (sitio externo), 2021).
¿Por qué es necesario desconectar ambos extremos del cable antes de realizar la prueba de megóhmetro trimestral?
Aplicar 1,000 V a 5,000 V CD con el megóhmetro mientras el cable sigue conectado a variadores VFD o relés Ground Check dañará las tarjetas electrónicas y falseará la lectura. Bajo el protocolo LOTO de la NOM-029-STPS-2011 (sitio externo), siempre deben aislarse ambas puntas antes de ensayar y aterrizar al finalizar.
