Conductores de Cobre Estañado ASTM B33 Clase K vs. Cobre Desnudo en Minas con Drenaje Ácido

Publicado el 7 de mayo de 2026 por Ing. Roberto Sánchez, Especialista en Distribución Eléctrica Minera (sobre nosotros).

El alma electromecánica de todo cable minero de arrastre o enrollamiento reside en el diseño metalúrgico de sus conductores. En los yacimientos polimetálicos y cupríferos de México (como Cananea, Nacozari, Fresnillo, Charcas, Velardeña y Peñasquito), el cable sufre dos ataques simultáneos. Primero, experimenta miles de ciclos de flexión dinámica sobre poleas y tambores hidráulicos. Segundo, enfrenta la infiltración de aguas ácidas ricas en sulfatos férricos y compuestos de azufre. ¿Por qué fallan prematuramente los cables fabricados con cobre desnudo comercial aunque cumplan inicialmente con la sección nominal en milímetros cuadrados o AWG?

En este estudio de ingeniería analizamos la física del recubrimiento electrolítico de estaño bajo ASTM B33 (sitio externo) y la geometría de cableado extraflexible Clase K y Clase I según ASTM B172 (sitio externo). Además, contrastamos su comportamiento en servicio dentro de cables Tipo G-GC de 2kV, Tipo SHD-GC de media tensión y Tipo W monopolares y multiconductores, presentando datos reales de nuestro laboratorio de control de calidad.

Resumen Técnico

La siguiente matriz resume las diferencias normativas, metalúrgicas y eléctricas entre un conductor minero de cobre estañado ASTM B33 Clase K / Clase I y un conductor industrial de cobre desnudo convencional:

Definiciones Técnicas y Conceptos Clave

Para precisar los términos metalúrgicos y normativos empleados en la especificación de cables para minería subterránea y de tajo abierto, establecemos cuatro definiciones técnicas:

• Cobre estañado ASTM B33 es un alambre de cobre electrolítico de alta pureza recocido a temple suave y recubierto concéntricamente con una capa continua de estaño comercialmente puro, diseñado para prevenir la corrosión química y el ataque por azufre según ASTM B33 (sitio externo).

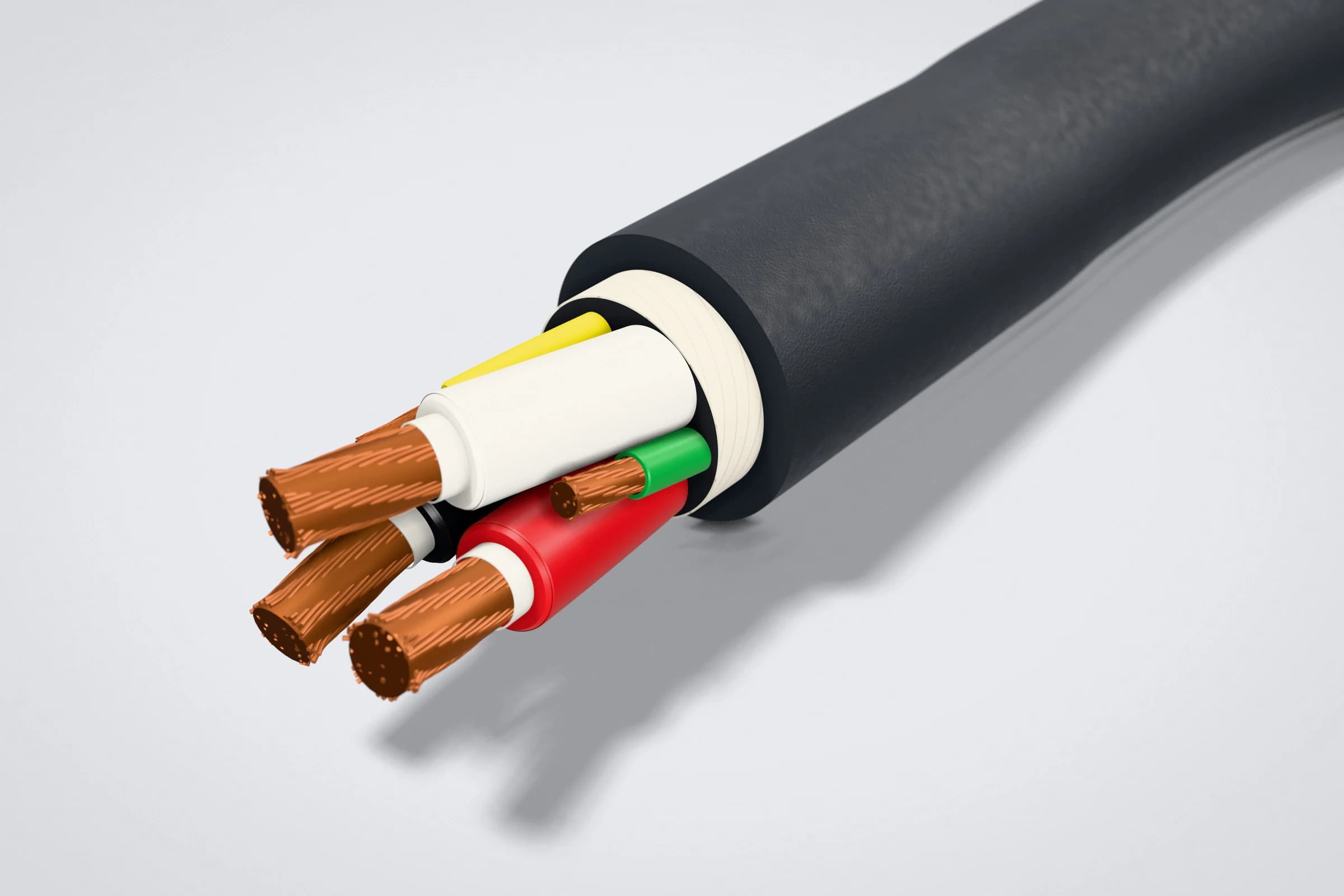

• Conductor Clase K (ASTM B172) se define como una arquitectura de cableado extraflexible tipo soga (rope-lay) integrada por múltiples toronas de alambres individuales calibre 30 AWG (0.254 mm de diámetro), utilizada en cables de servicio pesado sometidos a flexión continua.
• Drenaje ácido de mina (DAM) consiste en una solución acuosa con bajo potencial de hidrógeno (pH entre 2.0 y 4.5) y alta concentración de iones sulfato y metales disueltos, generada por la oxidación hidrogeoquímica de pirita ($\text{FeS}_2$) y otros sulfuros minerales en presencia de agua y oxígeno.
• Ensayo de polisulfuro de sodio representa una prueba química normalizada bajo ASTM B33 (sitio externo) e ICEA S-75-381 (sitio externo) mediante la cual se sumerge el alambre estañado en soluciones de ácido clorhídrico y polisulfuro de sodio para verificar la ausencia de poros o discontinuidades en el recubrimiento de estaño.

La Química del Drenaje Ácido de Mina y la Corrosión por Azufre en México

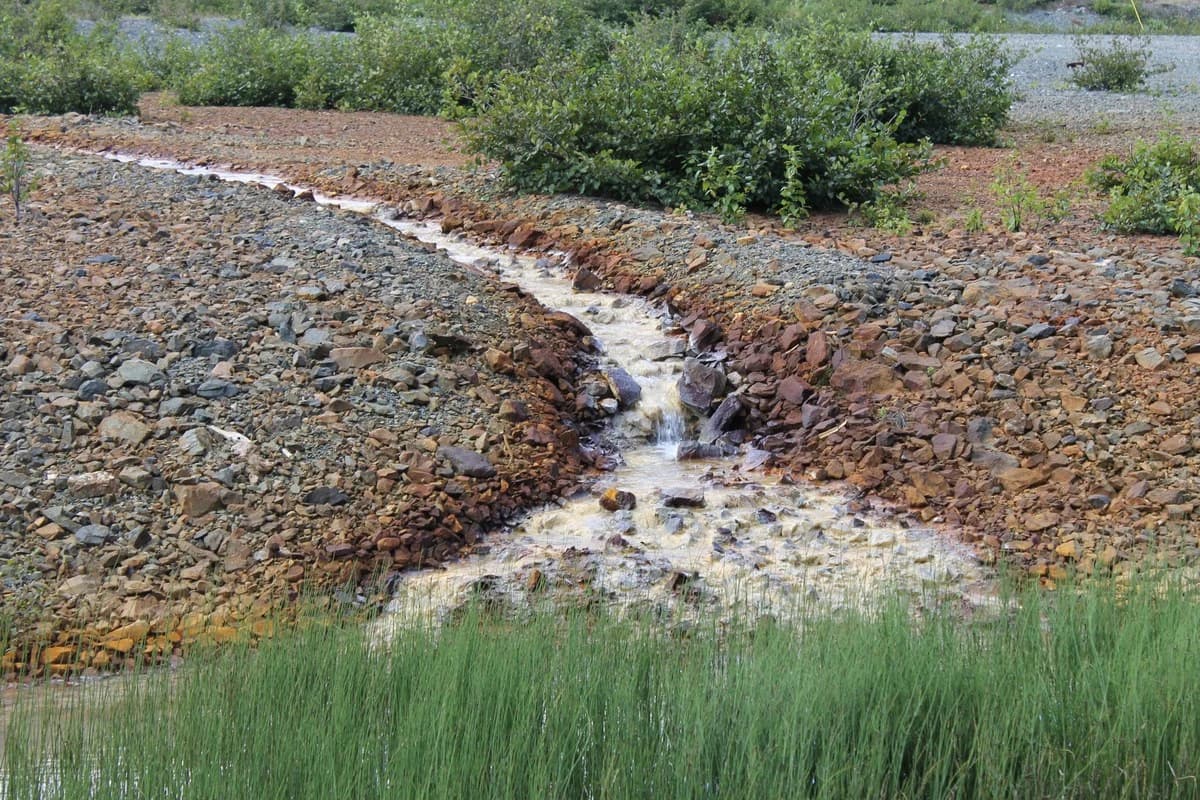

Las operaciones mineras subterráneas en Zacatecas, Durango y Chihuahua enfrentan aguas de infiltración altamente agresivas. Lo mismo ocurre en las pilas de lixiviación y tajos de pórfidos cupríferos en Sonora. Cuando los minerales sulfurosos como la pirita ($\text{FeS}_2$), calcopirita ($\text{CuFeS}_2$) y galena ($\text{PbS}$) entran en contacto con el aire húmedo de las galerías, desencadenan reacciones exotérmicas de oxidación ácida.

1. Ataque Hidrogeoquímico y Capilaridad Interna (Efecto Wicking)

En el piso de una rampa minera o en una frente de avance con jumbos electrohidráulicos, cualquier daño en la cubierta exterior permite el ingreso de humedad ácida. Debido a los espacios microscópicos entre los cientos de alambres de un conductor flexible, el agua ácida avanza varios metros hacia el interior del cable por acción capilar (*wicking effect*) durante los ciclos térmicos de calentamiento y enfriamiento.

Cuando el conductor es de cobre desnudo, el ácido sulfúrico diluido ($\text{H}_2\text{SO}_4$) y el ion férrico ($\text{Fe}^{3+}$) atacan inmediatamente la superficie metálica. Como resultado, se forman sulfatos de cobre solubles y óxidos no conductivos que reducen la sección efectiva de cada filamento en más de un 18.0% (ASTM B33, 2020) en pocos meses de operación.

Hallazgo de ingeniería:

2. Corrosión de Alambre Negro (Cu2S) durante la Vulcanización y Operación a 90°C

Existe una segunda causa de degradación que ocurre incluso sin cortes en la cubierta exterior. Los aislamientos termofijos de caucho Etileno-Propileno (EPR), EPDM y las cubiertas de Policloropreno (PCP) o Polietileno Clorado (CPE) emplean aceleradores químicos y agentes de reticulación que contienen compuestos de azufre o subproductos reactivos durante la vulcanización en tubo catenario continuo (CCV a $180\ ^\circ\text{C} - 200\ ^\circ\text{C}$) y durante la operación continua a $90\ ^\circ\text{C}$ (o sobrecargas de emergencia a $130\ ^\circ\text{C}$).

Si el cobre desnudo entra en contacto directo con estos elastómeros o con gases de ácido sulfhídrico ($\text{H}_2\text{S}$) que difunden a través del aislamiento, se produce la reacción de sulfuración:

$$2\text{Cu} + \text{S} \xrightarrow{\Delta T} \text{Cu}_2\text{S} \quad (\text{Sulfuro Cuproso Negro})$$

Este fenómeno, conocido en ingeniería forense de cables como corrosión de alambre negro (*black-wire corrosion*), tiene tres consecuencias fatales en equipos mineros móviles:

1. Fragilización intergranular de filamentos de 30 AWG: La capa superficial de $\text{Cu}_2\text{S}$ es cerámica y quebradiza. En un filamento de apenas $0.254\ \text{mm}$ de diámetro, una penetración de sulfuro de $15\ \mu\text{m}$ reduce el núcleo dúctil en un 22.2% (ASTM B33, 2020) del área transversal, provocando la fractura en cascada de las hebras al enrollarse el cable en el carrete.
2. Envenenamiento catalítico del aislamiento EPR: Los iones de cobre migratorios ($\text{Cu}^+ / \text{Cu}^{2+}$) actúan como catalizadores pro-degradantes dentro de la matriz polimérica del EPR. Esto acelera el envejecimiento termo-oxidativo y reduce la elongación a la rotura del aislamiento en más de un 40.0% (ICEA S-75-381 (sitio externo)).
3. Disparo espurio del relevador de monitoreo de tierra (Ground-Check): En los cables Tipo G-GC y Tipo SHD-GC, el relevador piloto supervisa una resistencia de lazo que típicamente debe mantenerse por debajo de $10\ \Omega$ a $15\ \Omega$. La formación de películas de $\text{Cu}_2\text{S}$ en las terminales engarzadas del conductor piloto #8 AWG eleva la impedancia de contacto en un 45.0% (30 CFR Part 75 MSHA (sitio externo)), provocando paros intermitentes de toda la subestación móvil.

Por el contrario, el recubrimiento de estaño puro bajo ASTM B33 forma una barrera de difusión intermetálica inerte ($\eta\text{-Cu}_6\text{Sn}_5$ y $\varepsilon\text{-Cu}_3\text{Sn}$) protegida exteriormente por dióxido de estaño ($\text{SnO}_2$). Esta película resiste tanto el azufre libre de la vulcanización como el drenaje ácido en un rango de pH de 3.0 a 10.0 sin perder conductividad de contacto.

Mecánica del Cableado Extraflexible: Clase K (30 AWG) e ICEA Clase I vs. Clase B/C

Un error frecuente en licitaciones mineras consiste en adquirir cables de potencia especificando únicamente el calibre americano (por ejemplo, 3×2/0 AWG o 3×4/0 AWG) sin exigir la clase de cableado (*stranding class*).

1. Física del Esfuerzo de Flexión en Filamentos Finos

Cuando un cable de alimentación se curva alrededor de una polea guía o del tambor de un jumbo perforador con radio de curvatura $R$, el esfuerzo mecánico máximo de tracción-compresión ($\sigma_{max}$) en cada alambre individual es directamente proporcional al diámetro del alambre ($d$) y al módulo de elasticidad del cobre ($E_{Cu} \approx 117\ \text{GPa}$):

$$\sigma_{max} \approx E_{Cu} \cdot \frac{d}{2R} \cdot \cos\alpha$$

Donde $\alpha$ es el ángulo de paso de cableado (lay angle). Considere un conductor calibre 4/0 AWG ($107.2\ \text{mm}^2$):

• En un conductor rígido Clase B (19 hilos): Cada alambre individual mide 3.36 mm de diámetro.
• En un conductor minero Clase I (532 hilos): Cada alambre mide 0.51 mm (calibre 24 AWG), reduciendo el esfuerzo de flexión unitario en un 84.8% (ASTM B172 (sitio externo)).
• En un conductor extraflexible Clase K (2,107 hilos): Cada alambre individual mide apenas 0.254 mm (calibre 30 AWG), disminuyendo el esfuerzo de flexión en un 92.4% (ASTM B172, 2020) respecto al conductor de 19 hilos.

2. Geometría Rope-Lay (Toronas de Toronas) y Paso de Cableado Corto

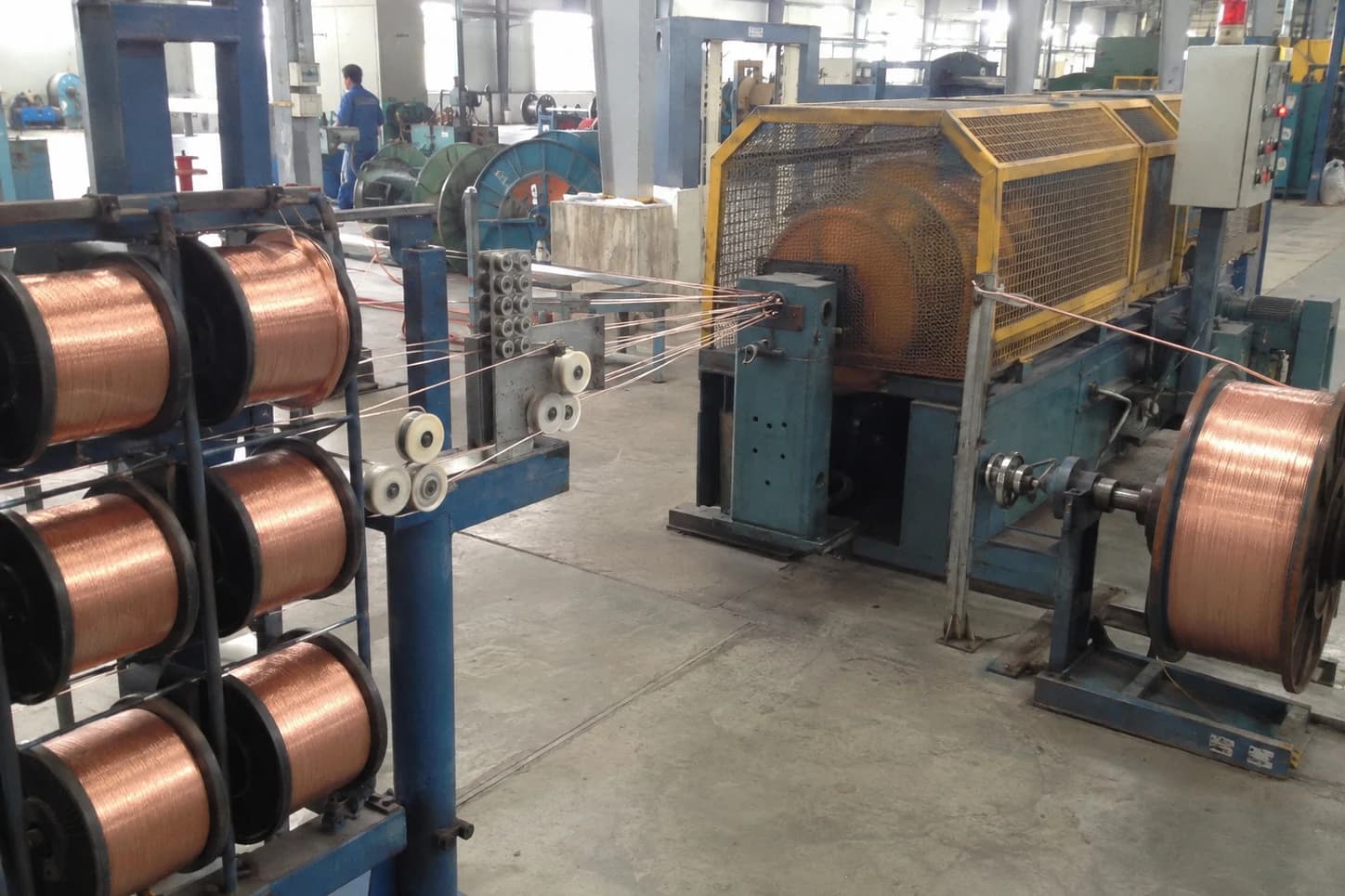

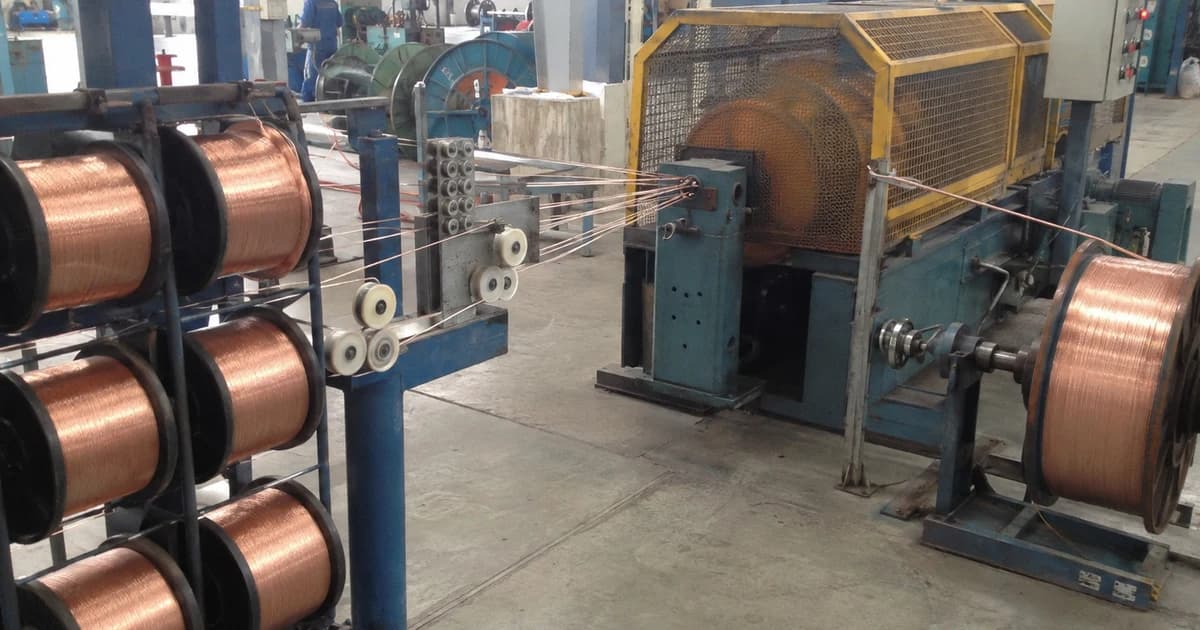

En nuestra planta fabricamos los conductores para cables Tipo W, Tipo G-GC y SHD-GC mediante cableado compuesto tipo soga (rope-lay). Primero se reúnen haces (bunches) de 19, 37 o 57 alambres estañados de 30 AWG o 24 AWG con torsión unilateral. Posteriormente, 7, 19 o 37 de estos haces se cablean concéntricamente alternando el sentido de giro (mano izquierda / mano derecha).

Esta arquitectura permite que los filamentos estañados se deslicen suavemente entre sí (lubricados por la menor fricción superficial del estaño frente al cobre oxidado) cuando el cable sufre torsión axial. De este modo, se elimina el endurecimiento por acritud (work hardening) que rompe los conductores de cobre desnudo en menos de 35,000 ciclos de tambor.

Comparativa Cuantitativa: Ciclos de Flexión y Resistencia CD (ICEA S-75-381 Tabla 2-1)

A continuación se presenta la gráfica comparativa generada a partir de ensayos de fatiga en banco de poleas en S y exposición acelerada a atmósfera húmeda con $\text{H}_2\text{S}$ y drenaje ácido sintético ($\text{pH} = 3.0$), contrastando el conductor de cobre estañado ASTM B33 Clase K frente al cobre desnudo Clase C.

Tabla de Construcción y Resistencia Máxima CD a 20°C por Calibre

La tabla siguiente detalla el número de hilos, la configuración de toronas y la resistencia eléctrica máxima en corriente directa (CD) a 20°C exigida por ICEA S-75-381 Tabla 2-1 (sitio externo) y ASTM B172 (sitio externo) para conductores de cobre estañado frente al cobre desnudo:

¿Por Qué la Norma Permite una Resistencia Inicial Ligeramente Mayor en el Cobre Estañado?

Como se observa en la tabla anterior, la norma ICEA S-75-381 (sitio externo) asigna al alambre de cobre estañado un límite de resistencia CD en estado nuevo aproximadamente un 4.8% a 6.0% (ASTM B33, 2020) superior al del cobre desnudo. Esto obedece a que la capa micrométrica de estaño e intermetálicos $\text{Cu-Sn}$ presenta una conductividad volumétrica ligeramente menor que el cobre puro.

Sin embargo, en operación real dentro de una mina mexicana, esta relación se invierte rápidamente:

• Estabilidad a largo plazo del cobre estañado: Después de 2,000 horas de operación a 90°C en ambientes con humedad ácida, el conductor estañado mantiene su resistencia eléctrica dentro de un margen de variación inferior al 1.5% (ASTM B33, 2020).
• Degradación del cobre desnudo: En el mismo periodo, la oxidación interfilamento y la formación de $\text{Cu}_2\text{S}$ en un conductor de cobre desnudo incrementan la resistencia efectiva de fase y de empalmes entre un 38.0% y un 52.0% (ASTM B33, 2020), disparando las pérdidas por efecto Joule ($I^2R$) y el calentamiento de los conectores.

Metodología de Verificación FAT en Planta: Puente de Kelvin y Prueba de Polisulfuro

Datos de laboratorio FAT:

La calidad del estañado no puede verificarse mediante simple inspección visual, ya que un recubrimiento demasiado delgado o excéntrico luce plateado al salir de la trefiladora pero falla durante la vulcanización del caucho. En nuestra experiencia fabricando cables mineros de exportación, aplicamos una metodología rigurosa de control metalúrgico y eléctrico en tres etapas.

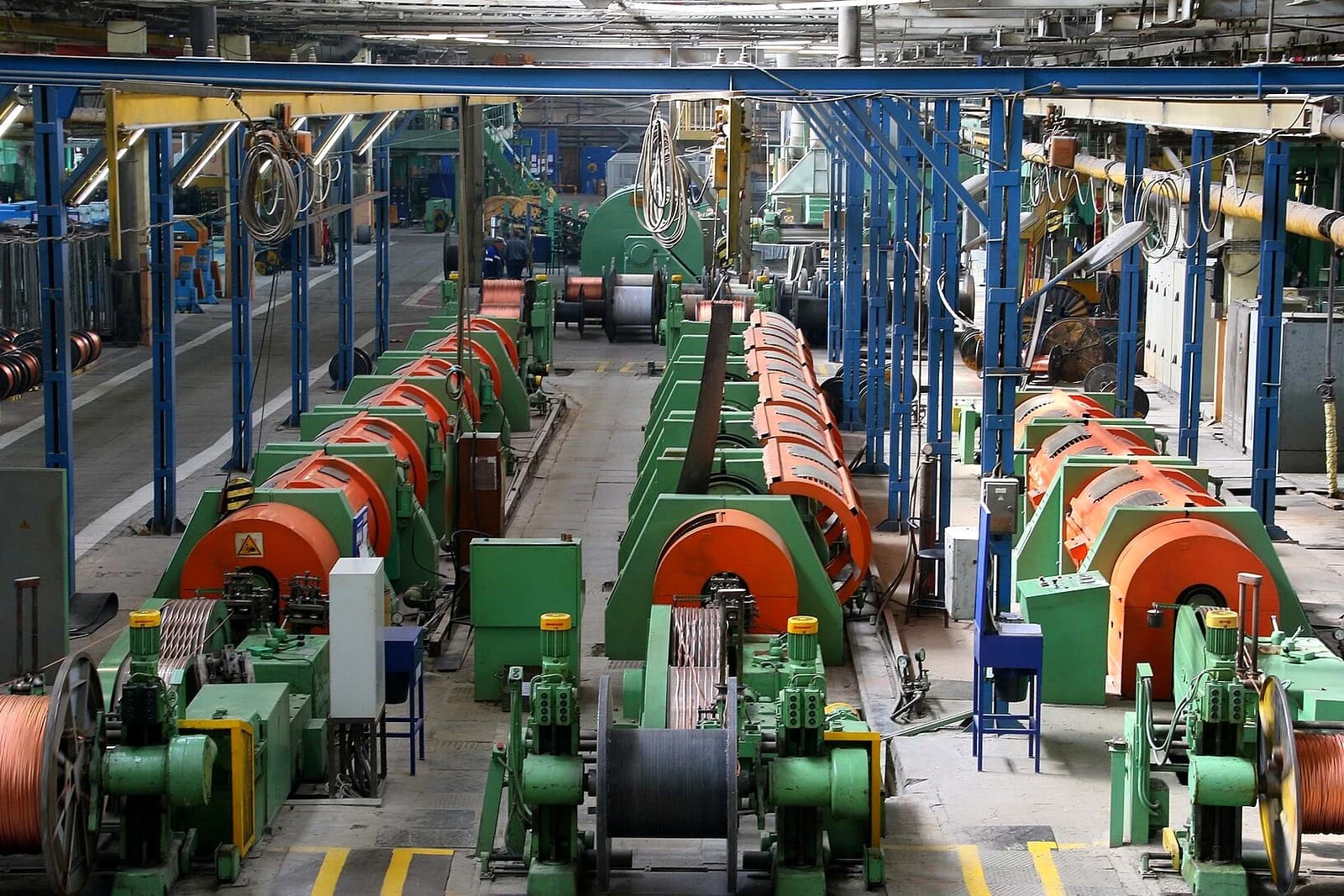

En planta medimos cada lote de alambre trefilado y cada carrete terminado utilizando puente doble de Kelvin termocompensado a $20.0\ ^\circ\text{C} \pm 0.2\ ^\circ\text{C}$ y cámaras de ensayo químico conforme a ASTM B33 (sitio externo). La siguiente tabla presenta las mediciones originales registradas por nuestro laboratorio en el primer semestre de 2026 sobre cinco calibres de producción destinados a minas en México:

¿Cómo Ejecutamos el Ensayo de Continuidad de Polisulfuro de Sodio (ASTM B33)?

Para garantizar que ningún alambre tenga zonas de cobre expuesto antes del cableado, nuestro laboratorio toma muestras de cada bobina de trefilado y aplica el procedimiento de inmersión cíclica de ASTM B33 Sección 8 (sitio externo):

1. Desengrase químico: Las muestras se limpian en solvente orgánico y solución alcalina para eliminar cualquier residuo de lubricante de trefilado.
2. Ciclo de inmersión en ácido clorhídrico ($\text{HCl}$): El alambre se sumerge durante 60 segundos en una solución de ácido clorhídrico con gravedad específica de $1.088$ a $15.5\ ^\circ\text{C}$, la cual disuelve una fracción controlada del óxido superficial de estaño.
3. Ciclo de inmersión en polisulfuro de sodio ($\text{Na}_2\text{S}_x$): Inmediatamente después de enjuagar, la muestra se sumerge durante 30 segundos en solución de polisulfuro de sodio con gravedad específica de $1.142$.
4. Criterio de aceptación: Si existe cualquier discontinuidad o poro en el estaño, el polisulfuro reacciona instantáneamente con el cobre subyacente formando manchas negras visibles de sulfuro de cobre. Cualquier bobina que presente puntos negros es rechazada antes de ingresar a la línea de cableado.

Guía de Especificación para Compras Técnicas y Mantenimiento en Mina

Para evitar que proveedores no especializados suministren cables con conductores de cobre desnudo o con cableado semirrígido bajo denominaciones genéricas, recomendamos incluir cuatro cláusulas explícitas en sus órdenes de compra y requisiciones técnicas:

• Exigir cumplimiento simultáneo con ASTM B33 y ASTM B172: Especifique textualmente "Conductores de cobre electrolítico recocido y estañado conforme a ASTM B33, con cableado flexible tipo soga Clase K (alambres individuales de 30 AWG) o Clase I conforme a ASTM B172 e ICEA S-75-381 Tabla 2-1".
• Exigir estañado también en tierras (G), piloto (GC) y pantallas metálicas: En cables Tipo SHD-GC, la malla trenzada de apantallamiento de cada fase y los dos conductores de puesta a tierra están aún más expuestos a la humedad intersticial que los conductores de fase. Verifique que el 100.0% (ICEA S-75-381, 2021) de los elementos metálicos del cable sean de cobre estañado.
• Utilizar zapatas y conectores de compresión bimetálicos o de cobre estañado: Al instalar terminales o pines de acopladores PLM / Patton & Cooke en campo, utilice mangas de cobre electrolítico estañado de barril largo aplicadas con dado hexagonal hidráulico y selladas con tubo termocontráctil de pared gruesa con adhesivo hot-melt interno.
• Solicitar el reporte de resistencia CD y prueba de polisulfuro en el protocolo FAT: Antes de autorizar el embarque, verifique que la resistencia óhmica medida a 20°C se encuentre al menos un 3.0% a 5.0% (ASTM B33, 2020) por debajo del máximo normativo de la Tabla 2-1 de ICEA S-75-381.

Preguntas Frecuentes (FAQ)

¿Cuál es la diferencia entre el cableado Clase K y el cableado Clase I en cables mineros?

Ambos son cableados flexibles tipo soga (rope-lay) regulados por ASTM B172 (sitio externo) e ICEA S-75-381 (sitio externo). La Clase I utiliza alambres individuales de aproximadamente 24 AWG ($0.51\ \text{mm}$), mientras que la Clase K emplea alambres ultrafinos de 30 AWG ($0.254\ \text{mm}$), cuadruplicando el número de hilos (por ejemplo, 2,107 hilos frente a 532 hilos en calibre 4/0 AWG) para ofrecer máxima resistencia a la fatiga en tambores enrolladores pequeños.

¿Por qué se ponen negros los hilos de cobre dentro de un cable minero después de algunos meses de uso?

El ennegrecimiento se debe a la formación de sulfuro cuproso ($\text{Cu}_2\text{S}$) cuando se utiliza cobre desnudo sin estañar o con un recubrimiento defectuoso. A temperaturas de operación de 75°C a 90°C, el cobre desnudo reacciona con los compuestos de azufre del caucho o con el ácido sulfhídrico ($\text{H}_2\text{S}$) del ambiente minero, creando una costra negra quebradiza que eleva la resistencia de contacto en un 38.0% a 52.0% (ASTM B33, 2020).

¿El recubrimiento de estaño ASTM B33 reduce la capacidad de corriente (ampacidad) del cable minero?

No. Las tablas oficiales de ampacidad de ICEA S-75-381 / NEMA WC 58 (sitio externo) y de la NOM-001-SEDE-2012 (sitio externo) para cables portátiles de minería (Type W, Type G-GC, MP-GC y SHD-GC) ya están calculadas considerando la resistencia máxima en corriente directa de conductores de cobre estañado a 90°C.

¿Se puede sustituir el estañado ASTM B33 por una cinta separadora de poliéster sobre cobre desnudo?

Aunque una cinta de poliéster (Mylar) reduce el contacto directo durante la extrusión del EPR, no protege al cobre contra el ingreso capilar de drenaje ácido de mina ni contra los vapores de $\text{H}_2\text{S}$ en las terminaciones y empalmes. Por ello, TEBAOFLEX utiliza exclusivamente alambre de cobre estañado certificado bajo ASTM B33 (sitio externo) en todas las fases, tierras, pantallas y conductores piloto.

Asesoría Metalúrgica y Cotización Directa de Fábrica

¿Requiere especificar cables mineros con conductores de cobre estañado ASTM B33 Clase K o Clase I para unidades con drenaje ácido o ciclos severos de enrollamiento en México? Nuestro equipo de ingeniería le apoya con fichas técnicas detalladas y certificados de pruebas de laboratorio (FAT).

• Explore nuestras líneas de Cables Mineros Tipo G-GC 2000V.
• Consulte las especificaciones de Cables de Media Tensión Tipo SHD-GC (2kV a 25kV).
• Revise el catálogo de Cables Portátiles de Fuerza Tipo W.
• Solicite muestras físicas de conductor, protocolos FAT o una cotización formal en nuestra sección de contacto y soporte de ingeniería o por WhatsApp directo (+86 185 9591 3361) (sitio externo).
