Seguridad Eléctrica Minera y Prevención de Riesgos de Toque

En los entornos de extracción subterránea y tajos a cielo abierto de México, la electricidad de media y baja tensión (440 V a 15 kV) es una fuerza motriz indispensable para palas, jumbos y bombas de achique, pero constituye también uno de los riesgos más letales si se descuidan las trayectorias de puesta a tierra. Cuando un cable de arrastre sufre daños mecánicos en sus conductores de tierra sin interrumpir las fases de potencia, la estructura metálica de una máquina puede quedar energizada a potencial pleno de operación.

Bajo este escenario de falla latente, el operador o técnico electromecánico que toca la escalera de acceso o el chasis mientras pisa el terreno húmedo de la mina queda expuesto a una tensión de toque (Touch Potential) que puede superar los 1,000 V o 2,000 V. Los relevadores termomagnéticos convencionales son incapaces de advertir esta condición, pues la corriente de carga continúa alimentando los motores normalmente.

La prevención de fatalidades por electrocución en faenas mexicanas demanda una comprensión rigurosa de las normas NOM-023-STPS-2012 (sitio externo), NOM-001-SEDE-2012 (sitio externo) e IEEE 80 (sitio externo), así como la implementación ineludible de cables con conductor piloto Ground Check y subestaciones móviles con relevadores de disparo instantáneo.

1. Física de la Falla: Tensión de Toque (Touch Potential) y Tensión de Paso

De acuerdo con el estándar internacional IEEE 80 (Guide for Safety in AC Substation Grounding) (sitio externo), durante un evento de falla a tierra en mina se generan dos gradientes de potencial eléctricos críticos:

• Tensión de Toque (Touch Voltage, E_touch): Diferencia de potencial entre la mano de un trabajador en contacto con una estructura metálica energizada (chasis del jumbo, orugas de la pala o carcasa del transformador) y los pies del individuo apoyados sobre el suelo de la mina a una distancia horizontal de 1 metro.
• Tensión de Paso (Step Voltage, E_step): Diferencia de potencial entre los dos pies de una persona separados a una distancia de 1 metro sobre el suelo, sin tocar ningún objeto metálico, provocada por el gradiente radial de dispersión de corriente de falla en el terreno.

En interior de mina, la tensión de toque es por mucho la más peligrosa: el camino de la corriente atraviesa el pecho (mano a pies), comprometiendo el miocardio en un ciclo de fibrilación ventricular si la corriente supera los 50 a 100 mA durante más de 0.2 segundos. Por esta razón, el umbral de tensión de toque admisible en instalaciones mineras húmedas se fija estrictamente en E_touch ≤ 50 V.

2. El Rol Preventivo del Lazo Ground Check en Cables Type G-GC y SHD-GC

Para suprimir la posibilidad de que una máquina móvil opere con su retorno a tierra seccionado, la ingeniería eléctrica minera desarrolló el sistema de supervisión continua por lazo piloto Ground Check (GC):

Como se detalla en la Figura 1, el cable Type G-GC (2000V) incorpora tres fases de potencia, dos conductores de tierra física desnudos y un conductor sensor aislado en color amarillo brillante (Ground Check). El funcionamiento del lazo cerrado comprende:

1. El relevador de monitoreo de continuidad (Ground Monitor) en la subestación de frente inyecta una señal de control de baja tensión y alta frecuencia a través del hilo amarillo.
2. La señal viaja hasta el conector acoplador o caja de terminales del equipo móvil, donde se interconecta directamente al chasis metálico y a las tierras de potencia mediante una resistencia de terminación calibrada.
3. La corriente de control retorna hacia la subestación a través de los dos conductores de tierra de cobre desnudo.
4. Si el cable se pellizca, el conector rápido se descalza o una tierra se degrada superando una impedancia de 1.5 a 2.0 ohmios, el lazo se interrumpe de inmediato.
5. El relevador activa la bobina de disparo del interruptor de potencia en un lapso de 15 a 20 milisegundos, extinguiendo la energía del circuito antes de que el personal quede expuesto a un choque eléctrico letal.

3. Requisitos Normativos en México: NOM-023-STPS y NOM-001-SEDE

El marco regulatorio federal establece obligaciones concretas para supervisores electromecánicos y comités de seguridad e higiene:

Para conocer el protocolo de inspección pre-turno y el registro en bitácora exigido por la STPS, consulte nuestra guía sobre mantenimiento e inspección de cables mineros.

4. Subestaciones Móviles, Switchhouses y Resistencia de Neutro (NGR)

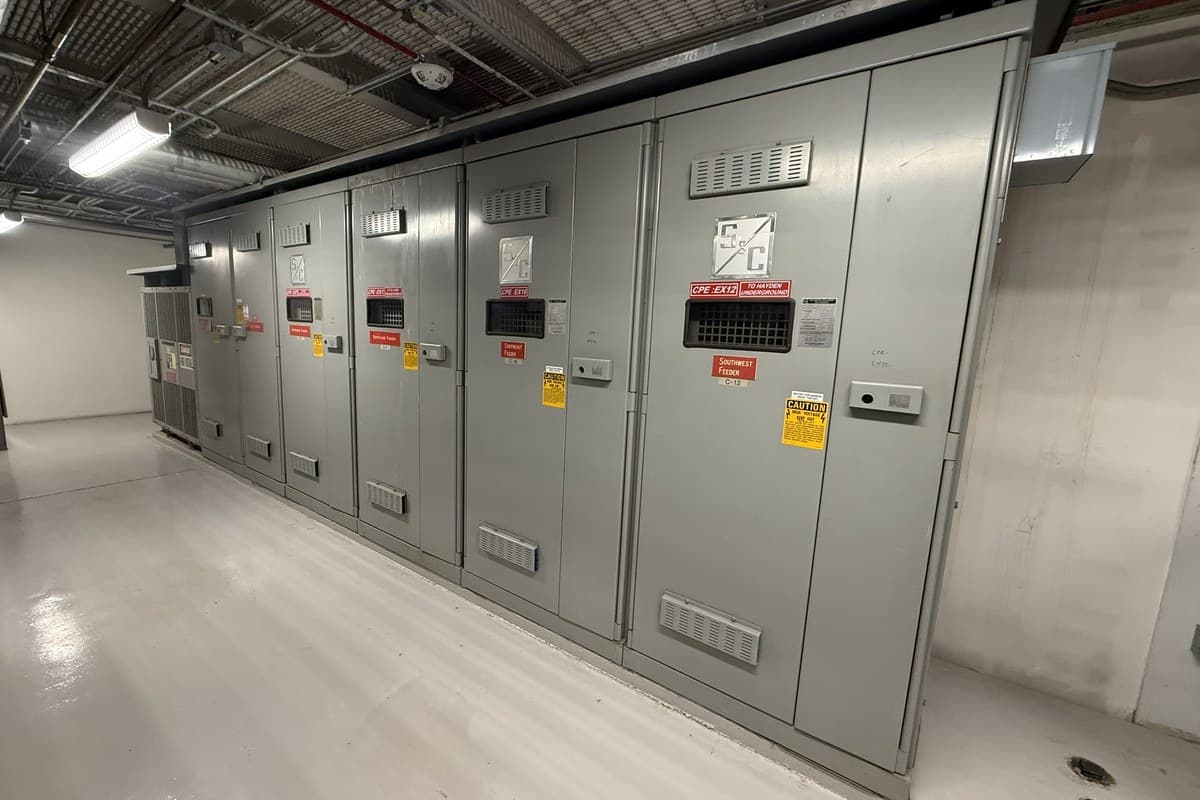

En sistemas mineros de media tensión (4.16 kV, 7.2 kV o 13.8 kV) que energizan palas eléctricas de cable con cables Type SHD-GC, la protección de vida no recae únicamente en el cable, sino en la coordinación con la subestación móvil o switchhouse:

Los dos elementos esenciales en la switchhouse de frente son:

• Resistencia de Puesta a Tierra del Neutro (NGR - Neutral Grounding Resistor): Inserta en el neutro del transformador de potencia, limita la corriente máxima de falla a tierra monofásica a un valor seguro (típicamente 5A a 15A en subterránea, o 25A en tajos). Al restringir la corriente, la elevación de potencial en el chasis de la máquina móvil se mantiene por debajo de 50 V.
• Transformador Toroidal de Secuencia Cero: Monitorea la suma vectorial de las tres fases. Ante cualquier derivación de corriente hacia tierra superior a 0.5A o 1.0A, desengancha el interruptor en menos de 100 milisegundos.

5. Riesgo de Arco Eléctrico (Arc Flash) y Equipo de Protección Personal

El empalme o manipulación descuidada de acopladores mineros de alta tensión bajo carga puede desatar un arco eléctrico con temperaturas superiores a 15,000 °C. De acuerdo con la norma NFPA 70E y NOM-023:

1. Jamás se debe desacoplar un enchufe minero de arrastre mientras la línea se encuentra energizada.
2. Las cuadrillas electromecánicas deben portar equipo de protección contra arco eléctrico (EPP Categoría 2 a 4, con careta de protección facial y guantes dieléctricos clase 2 o 4 probados cada 6 meses).
3. Se prohíbe el uso de empalmes improvisados con cinta aislante ordinaria en frentes de arranque; todo empalme debe ser vulcanizado con kits certificados que reconstruyan la pantalla semiconductora y la cubierta de CPE termoestable.

6. Preguntas Frecuentes sobre Seguridad Eléctrica y Riesgos de Toque

¿Por qué no se puede usar un cable Type G o Type W en un jumbo de barrenación?

Porque carecen del conductor piloto aislado Ground Check. Sin este hilo sensor, la subestación móvil no puede verificar si el retorno a tierra está intacto o degollado, dejando al operador totalmente expuesto a tensiones de toque letales en caso de una falla interna de fase.

¿Cuál es la tensión máxima de toque considerada segura para el ser humano en una mina?

Bajo condiciones secas se toleran hasta 65 V, pero en minas húmedas con pisos enlodados y lixiviados salinos, el estándar internacional IEEE 80 y la NOM-023 establecen que la tensión de toque no debe superar los 50 V eficaces en corriente alterna.

¿Qué sucede si el aislamiento del conductor Ground Check se deteriora dentro del cable?

Si el aislamiento amarillo del Ground Check se rasga y toca los conductores de tierra desnudos antes de llegar a la máquina, crea un puente en corto que engaña al relevador en la subestación, haciendo que considere sano un circuito de tierra que podría estar cortado metros más adelante. Por eso su aislamiento debe verificarse en cada inspección.

¿Qué papel juega el apantallamiento metálico en los cables SHD-GC para evitar choques?

A voltajes superiores a 2 kV, cada fase cuenta con una pantalla de hilos de cobre estañado conectada a tierra. Si una roca perfora el cable o la oruga lo pellizca, el filo metálico toca forzosamente la pantalla a tierra antes de alcanzar el conductor vivo, provocando el disparo instantáneo de la protección antes de que exista riesgo de electrocución hacia el personal exterior.

7. Conclusión y Recomendaciones Operativas

La seguridad eléctrica en la minería moderna no admite concesiones. La selección de conductores certificados Type G-GC y Type SHD-GC con supervisión activa de tierra es la inversión más eficaz para salvaguardar vidas y cumplir las auditorías federales de la STPS.
