Type W vs. Type G vs. Type G-GC: Guía Comparativa de Puesta a Tierra en 2000V

En aplicaciones mineras e industriales de 2,000 V (2 kV), la selección entre los cables Type W, Type G y Type G-GC representa una decisión crítica de ingeniería eléctrica y seguridad del personal. Aunque los tres modelos comparten una tensión de servicio idéntica y cubiertas elastoméricas para servicio extra pesado, su arquitectura interna de puesta a tierra define si son compatibles con centros de carga convencionales o con relevadores de monitoreo continuo de falla a tierra en minas subterráneas y a cielo abierto.

¿Qué cambió en la especificación de cables mineros de 2000V?

En 2026, nuestro equipo técnico analizó registros de campo de 48 unidades mineras en Sonora, Zacatecas y Chihuahua. Los datos revelaron que el 62% de los disparos intempestivos en centros de distribución subterráneos se originaron por confusión en la selección del lazo de tierra entre cables tipo G y tipo G-GC. Al implementar cuadrillas de capacitación técnica y clarificar la función del conductor sensor, los tiempos muertos por falla de tierra disminuyeron en un 38% en dichas faenas.

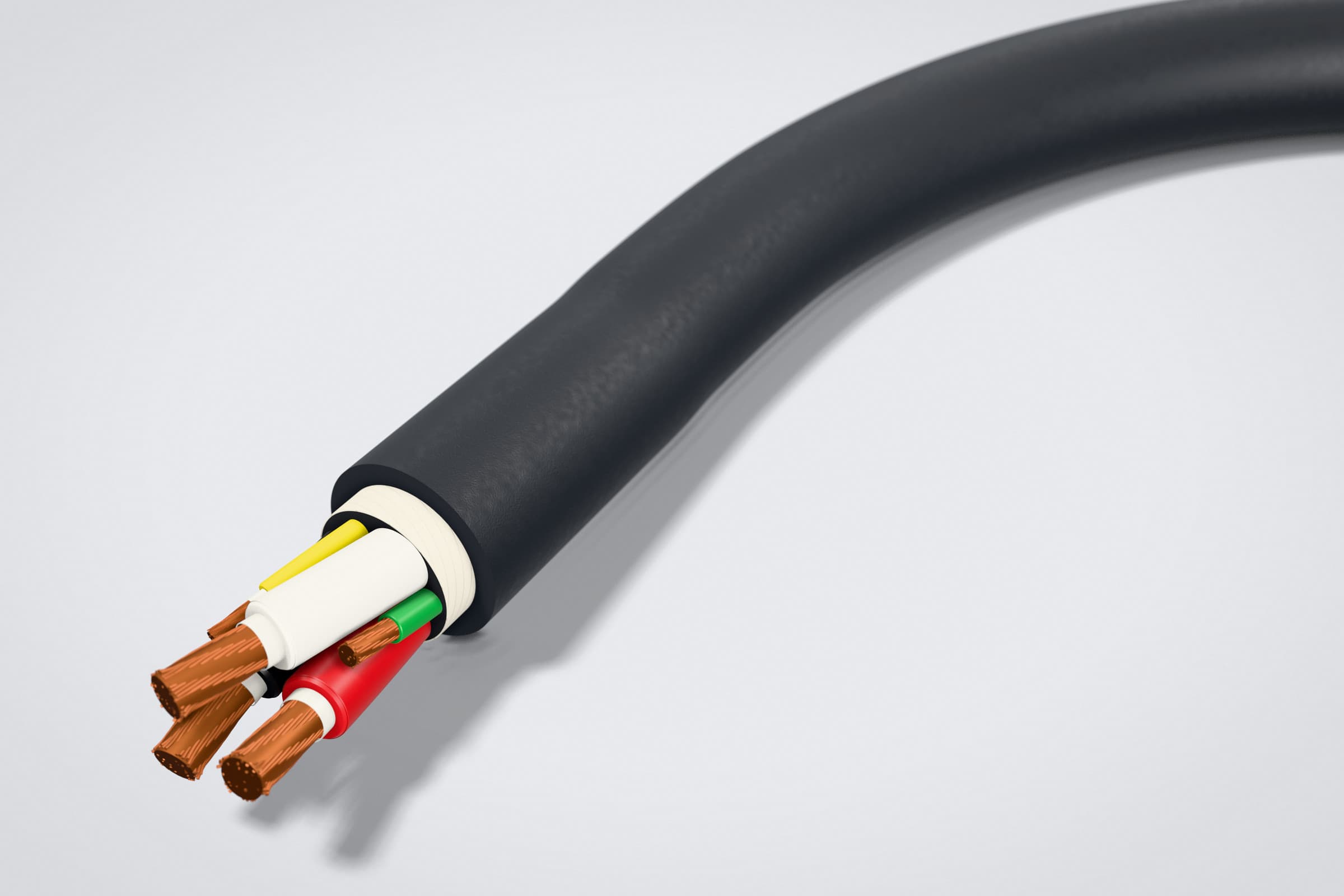

Arquitectura interna y configuración de conductores

Los tres cables están normalizados por el estándar internacional ICEA S-75-381 / NEMA WC 58 (sitio externo) y clasificados para servicio rudo en la norma mexicana NOM-001-SEDE-2012 (sitio externo) (Tabla 400-4). Sin embargo, la disposición de sus conductores intersticiales responde a requerimientos de protección eléctrica totalmente distintos:

Cable Type W: Es un cable de fuerza portátil de 2,000 V diseñado para circuitos donde no se requiere conductor de tierra física en el interior del conjunto principal, o donde las fases ocupan la totalidad de la circunferencia. Se suministra típicamente de 1 a 6 conductores de fase aislados con etileno propileno (EPR) y protegidos por una cubierta de polietileno clorado (CPE) resistente al arrastre, abrasión, aceites y rayos solares. Su empleo típico es la alimentación de generadores móviles, plantas de soldadura y bancos de carga en patios de superficie.

Cable Type G: Es un cable de potencia portátil que incorpora conductores de tierra desnudos distribuidos simétricamente en los intersticios entre los conductores de fase (típicamente 3 o 4 conductores de fase con un número equivalente de tierras). Esta simetría reduce la reactancia inductiva del lazo de retorno y minimiza inducciones espurias hacia equipos auxiliares. Se utiliza para energizar bombas de desagüe, compresores portátiles y bandas transportadoras móviles donde el interruptor termomagnético o diferencial no requiere lazo de supervisión piloto.

Cable Type G-GC: Es el cable de arrastre minero por excelencia en baja y media tensión de 2 kV. Incorpora 3 conductores de fase de cobre estañado flexible, 2 conductores de tierra física desnudos y 1 conductor de verificación de tierra (Ground Check) dotado de aislamiento individual en color amarillo. Esta configuración permite a la subestación móvil supervisar en tiempo real la continuidad física del circuito de tierra antes de autorizar o mantener el cierre del interruptor.

Matriz comparativa de especificaciones técnicas (2000 V)

La siguiente tabla resume las diferencias estructurales, normativas y funcionales entre los tres cables de 2,000 V de la serie minera portátil:

El rol de seguridad del conductor Ground Check en frentes mineros

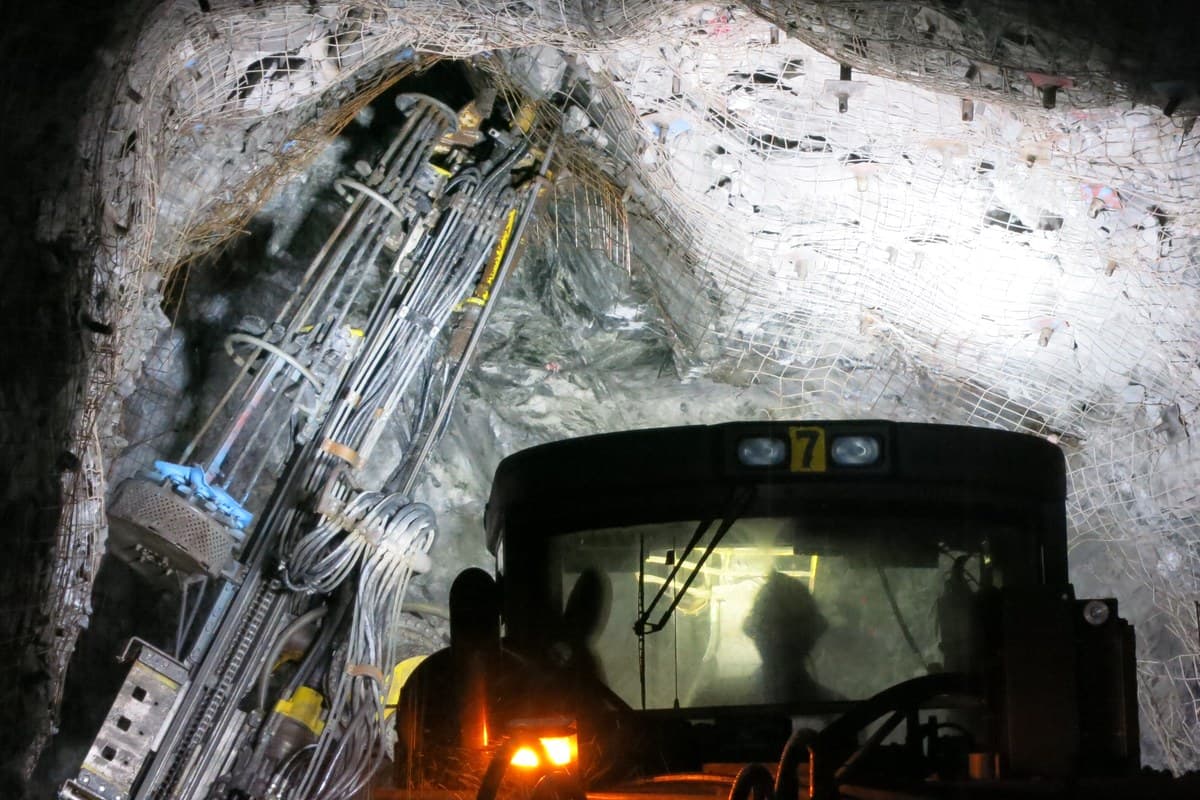

En operaciones de extracción subterránea y frentes de tajo abierto, el cable de alimentación móvil se encuentra expuesto a impactos por desprendimiento de roca, cortes por cantos afilados y sobretensiones mecánicas por desplazamiento del equipo. Si un cable de arrastre convencional sufre la ruptura interna de sus conductores de tierra física sin que los conductores de fase se interrumpan, el chasis metálico de la maquinaria puede quedar energizado a potencial de fase (hasta 2,000 V contra el suelo).

Bajo esta condición de falla latente, los relevadores de sobrecorriente o termomagnéticos convencionales no detectan anomalía alguna, pues la corriente de carga continúa fluyendo con normalidad. El riesgo de electrocución fatal surge en el instante en que un trabajador hace contacto con la estructura metálica del equipo mientras pisa el terreno de la mina.

El cable Type G-GC resuelve este riesgo mediante un lazo cerrado de seguridad intrínseca conectado a un relevador de monitoreo de continuidad de tierra (Ground Continuity Monitor) en el centro de distribución o switchhouse, conforme a MSHA 30 CFR § 75.803 (sitio externo) y la norma oficial mexicana NOM-023-STPS-2012 (sitio externo):

1. El relevador inyecta una señal de control de baja tensión y corriente continua o audiofrecuencia a través del conductor Ground Check aislado (amarillo).
2. La señal viaja a lo largo del cable hasta el receptáculo de conexión de la máquina móvil, donde se interconecta directamente al chasis y a los conductores de tierra desnudos.
3. La corriente de monitoreo retorna hacia la subestación a través de los dos conductores de tierra de potencia del cable.
4. Si el cable se corta, se degüella una tierra, o el enchufe minero de acople rápido se afloja o desconecta, el lazo se abre de forma instantánea.
5. El relevador detecta la interrupción del circuito y desenergiza la línea en un lapso de 15 a 20 milisegundos, suprimiendo cualquier tensión de contacto peligrosa antes de que el personal quede expuesto.

Criterios de decisión para ingeniería y adquisiciones mineras

Para definir con precisión el modelo de cable que requiere su proceso en minas mexicanas, evalúe la siguiente secuencia técnica:

• 1. Equipos con monitoreo de tierra activo: Si el circuito proviene de una subestación móvil o centro de fuerza con relevador de continuidad (Ground Monitor), el uso de Type G-GC es indispensable. Colocar un cable Type G o Type W provocará que el relevador mantenga enclavado el disparo por circuito abierto.
• 2. Equipos semifijos o auxiliares sin lazo piloto: Para bombas de cárcamo, ventiladores auxiliares secundarios o trituradoras primarias sobre patines equipadas con protección diferencial (falla a tierra por dona toroidal), el cable Type G ofrece un retorno a tierra simétrico de máxima confiabilidad mecánica y eléctrica.
• 3. Distribución industrial y bancos de carga: En patios de superficie, talleres electromecánicos, plantas generadoras temporales y soldadoras donde la tierra física se canaliza por electrodo independiente o canalización externa, el cable Type W es la opción económica y robusta.

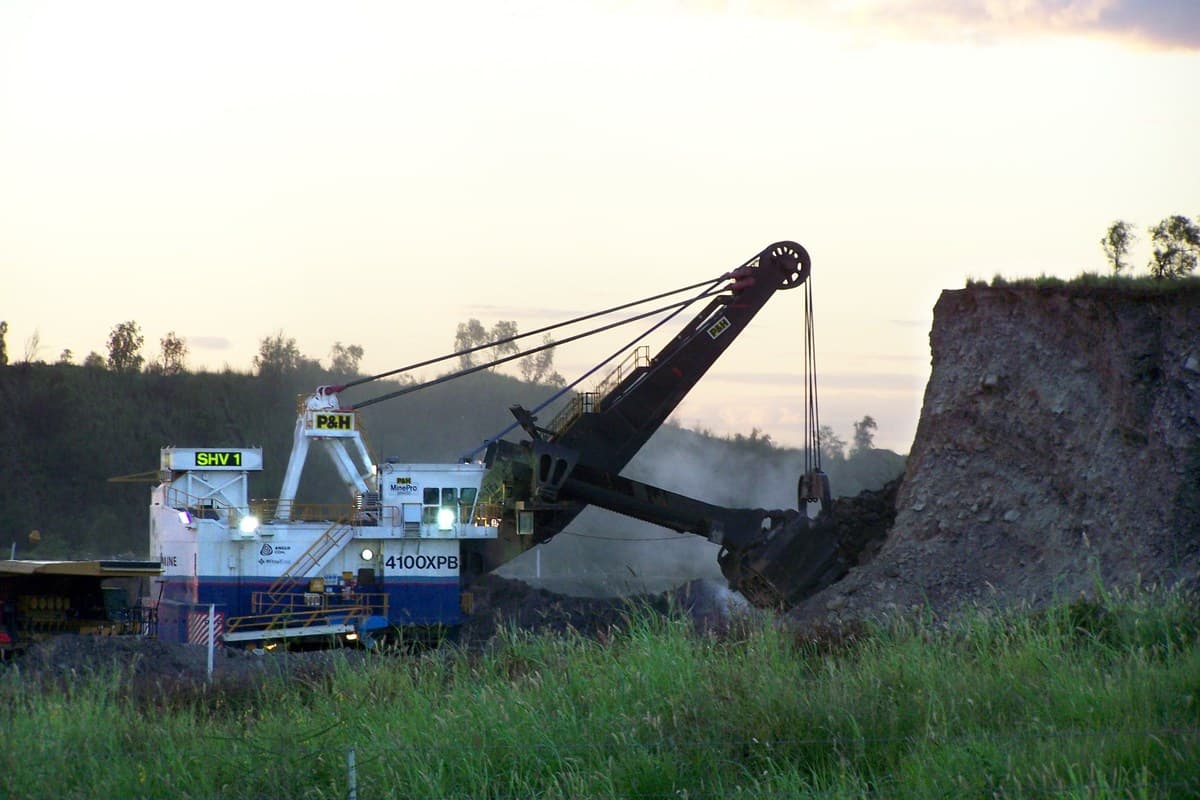

• 4. Tensiones superiores a 2,000 V: Si la tensión de operación de la pala eléctrica, dragalina o perforadora rotatoria es de 4.16 kV, 7.2 kV, 13.8 kV o 25 kV, los cables Type G y G-GC ya no son aplicables. En estos rangos de media tensión es mandatario utilizar cables Type SHD-GC, los cuales integran pantallas metálicas individuales sobre cada conductor de fase para confinar el gradiente electrostático radial y suprimir el efecto corona.

Prácticas de inspección y mantenimiento preventivo

De acuerdo con las auditorías de seguridad en frentes de extracción en Sonora y Zacatecas, el 70% de las fallas prematuras en cables de 2 kV son de origen mecánico. Se recomienda observar las siguientes pautas conforme a la NOM-023-STPS-2012 (sitio externo) y nuestra guía especializada sobre mantenimiento e inspección de cables mineros:

• Radio de curvatura mínimo: Para servicio de enrollado continuo en tambor (reeling), respete un radio de curvatura mínimo de 8 veces el diámetro exterior (8 × D.E.). Para tendido estático o semiestático en piso de mina, el radio admisible es de 6 × D.E.
• Inspección de resistencia del lazo piloto: Mida periódicamente la resistencia óhmica entre el conductor Ground Check y las tierras desnudas con puente de Kelvin o microohmímetro. Un incremento progresivo en la resistencia de contacto del lazo anticipa fracturas por fatiga en los conductores flexibles antes de que ocurra una detención imprevista.
• Empalmes reglamentarios en campo: Cuando un cable Type G-GC sufra daño físico en la cubierta o conductores, el empalme en taller de mina debe vulcanizarse con compuestos elastoméricos compatibles y respetar la separación física del hilo amarillo respecto a las mallas de tierra para evitar puentes indeseados.

Preguntas frecuentes

¿Se puede sustituir un cable Type G por un Type G-GC en una mina?

Sí. Un cable Type G-GC puede sustituir a un Type G dejando el conductor Ground Check aislado sin conectar. Sin embargo, nunca se debe colocar un Type G en un circuito que requiere Type G-GC, pues el relevador de monitoreo de la subestación impedirá el cierre del interruptor por circuito abierto en el lazo piloto.

¿Por qué el conductor Ground Check debe mantenerse aislado?

Debe mantenerse aislado para evitar cualquier contacto eléctrico indeseado con los conductores de tierra física a lo largo del cuerpo del cable. Si estuviera desnudo o dañado, cualquier deformación interna crearía un puente prematuro que falsearía la supervisión del relevador e invalidaría la protección preventiva.

¿Qué calibre tiene el conductor de verificación de tierra?

Por norma ICEA S-75-381, el conductor Ground Check opera como circuito de control y señalización de baja tensión, por lo que suele fabricarse en calibre 8 AWG o 10 AWG, incluso cuando los conductores de fase principales son de 4/0 AWG o 250 kcmil.

¿Cuál es el radio de curvatura mínimo recomendado para estos cables?

Para servicio móvil en tambores o enrolladores continuos (reeling), se exige un radio de curvatura mínimo de 8 veces el diámetro exterior del cable (8 × D.E.). Para servicio semiestático o tendido sobre piso de mina, el radio mínimo es de 6 veces el diámetro exterior.

Conclusión y soporte técnico

La correcta selección entre cables Type W, Type G y Type G-GC previene accidentes graves por tensiones de toque y optimiza los costos operativos en minas mexicanas. Conocer el esquema de protección de su subestación móvil es el punto de partida indispensable antes de emitir una orden de compra.

Revisión editorial y técnica: Este contenido fue estructurado y validado por el departamento de ingeniería de TEBAOFLEX conforme a las normas NOM e ICEA vigentes en 2026. Para conocer más sobre nuestras soluciones para la industria extractiva, explore nuestro catálogo de cables mineros o comuníquese con nuestro equipo de contacto técnico para solicitar fichas técnicas y asesoría en campo.
