PARÁMETRO 01
Régimen de servicio
Alimentación eléctrica provisional en faenas de montaje, proyectos de ampliación, conexión de plantas diésel auxiliares y pruebas de puesta en marcha.
Condición Verificada en Terreno
TEBAOFLEX · AplicacionesICEA / NEMA / NOM
Distribución temporal en sitio
Líneas provisionales de fuerza y acometidas portátiles para plantas de beneficio en construcción, paradas de mantenimiento y contingencias.
ESQUEMA DE OPERACIÓN
Flo2110 · CC BY-SA 3.0
01 / CONDICIONES DE SERVICIO
Contexto operativo y entorno de instalación
Variables ambientales, dinámicas y de tendido que definen los requisitos de protección dieléctrica y mecánica.
PARÁMETRO 02
Condición de tendido
Tendido superficial directo sobre grava, pasarelas temporales, zanjas no canalizadas y cruce ocasional de maquinaria liviana con pasacables.
Condición Verificada en Terreno
PARÁMETRO 03
Reutilización y traslado
Desconexión, enrollado y traslado periódico entre diversos frentes de obra según el avance del proyecto.
Condición Verificada en Terreno
02 / EVIDENCIA VISUAL EN CAMPO
Galería operativa y anatomía de construcción
Registro fotográfico y estructural de condiciones operativas reales, esfuerzos mecánicos de arrastre y sección transversal del conductor.

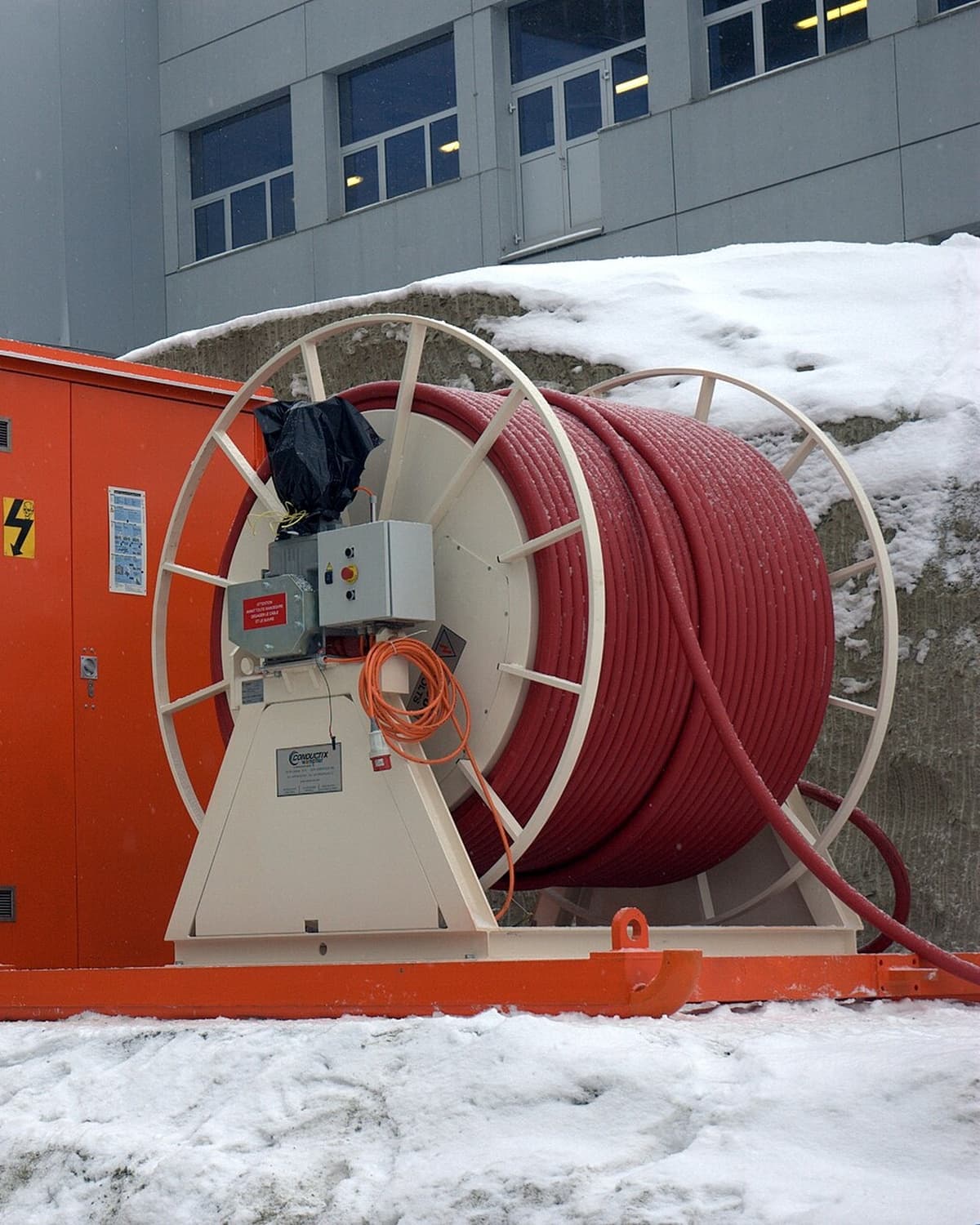

DISTRIBUCIÓN EN SITIO
Tensión: 600 V / 2 kV / 5 kV
REG-01
Acometidas Provisionales para Plantas y Obras
Alimentación confiable para paradas de planta, montaje de molinos, pruebas de comisionamiento y bypasses de subestaciones fijas.
INSPECCIÓN TÉCNICANOM / ICEA ✓

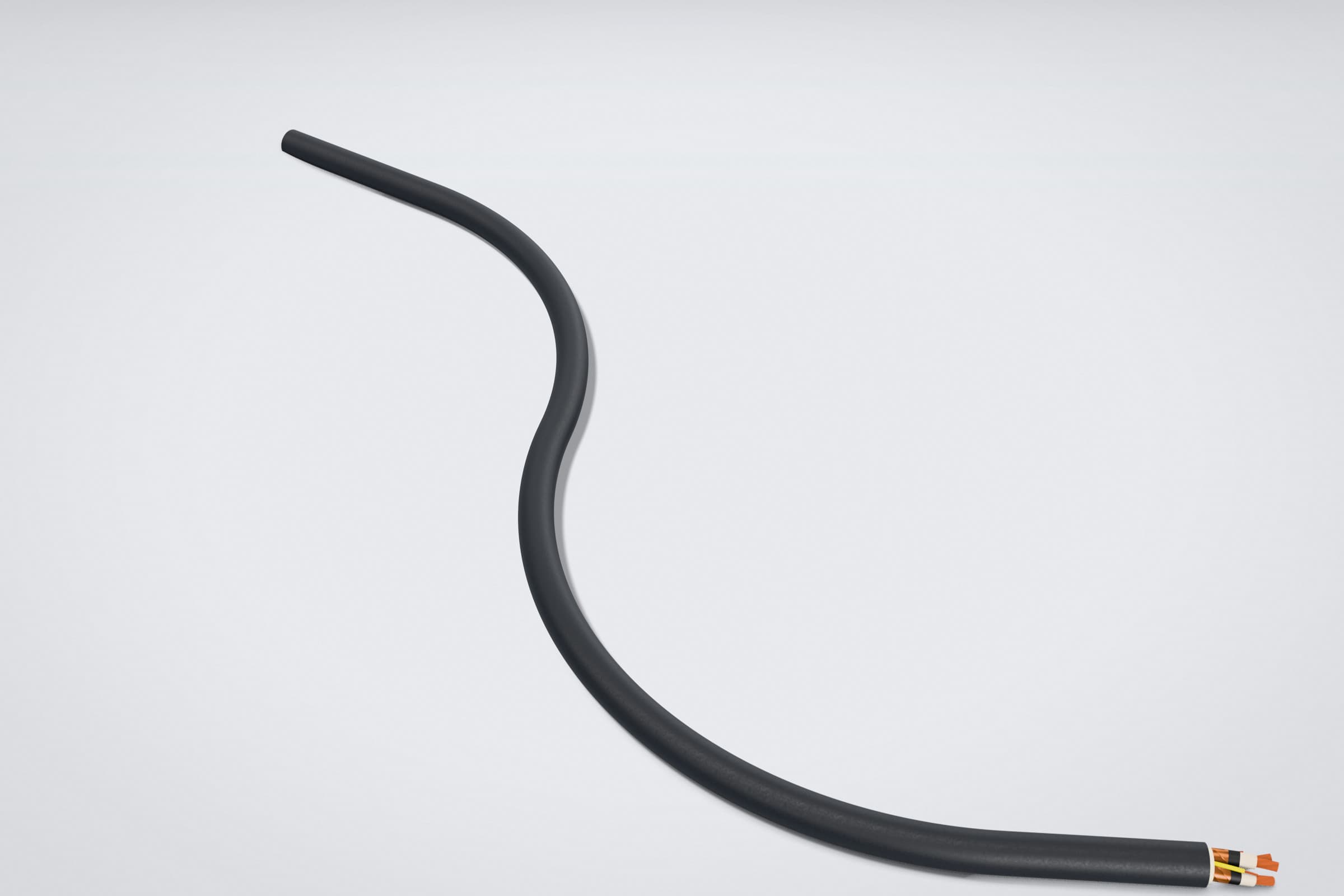

MONTAJE EN SUPERFICIE
Despliegue: Rápido y modular
REG-02
Tendido Rápido sin Obras Civiles Complejas
Despliegue directo sobre grava y pasarelas de montaje. Excelente maniobrabilidad para tendido y recogida rápida por brigadas de campo.
INSPECCIÓN TÉCNICANOM / ICEA ✓

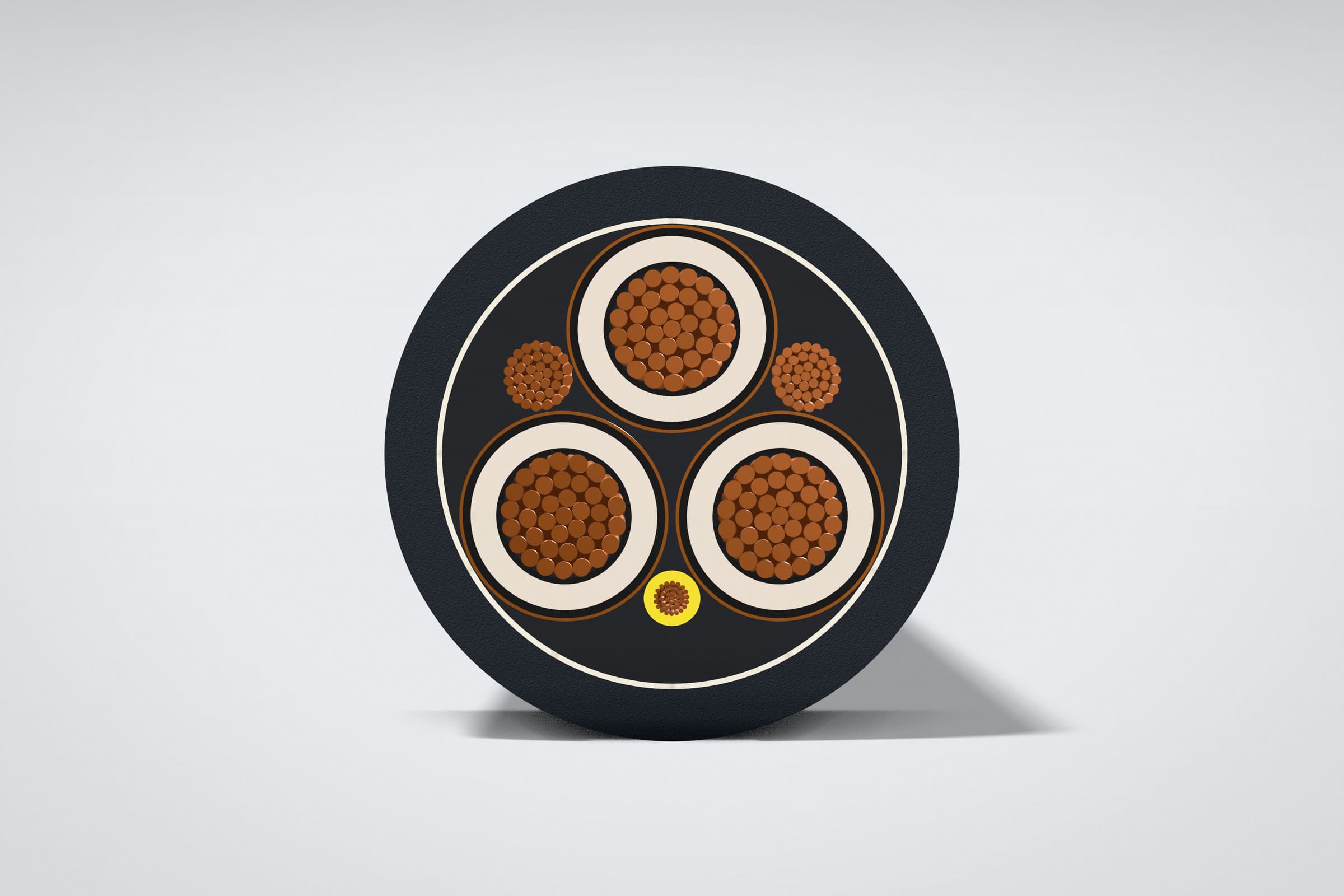

ANATOMÍA DEL CONDUCTOR
Aislamiento: EPR 90 °C / 105 °C
REG-03
Sección Robusta con Blindaje y Tierras
Aislamiento de etileno propileno (EPR) de alta resistencia térmica y cubierta exterior de CPE termofijo con resistencia química y a humedad.
INSPECCIÓN TÉCNICANOM / ICEA ✓

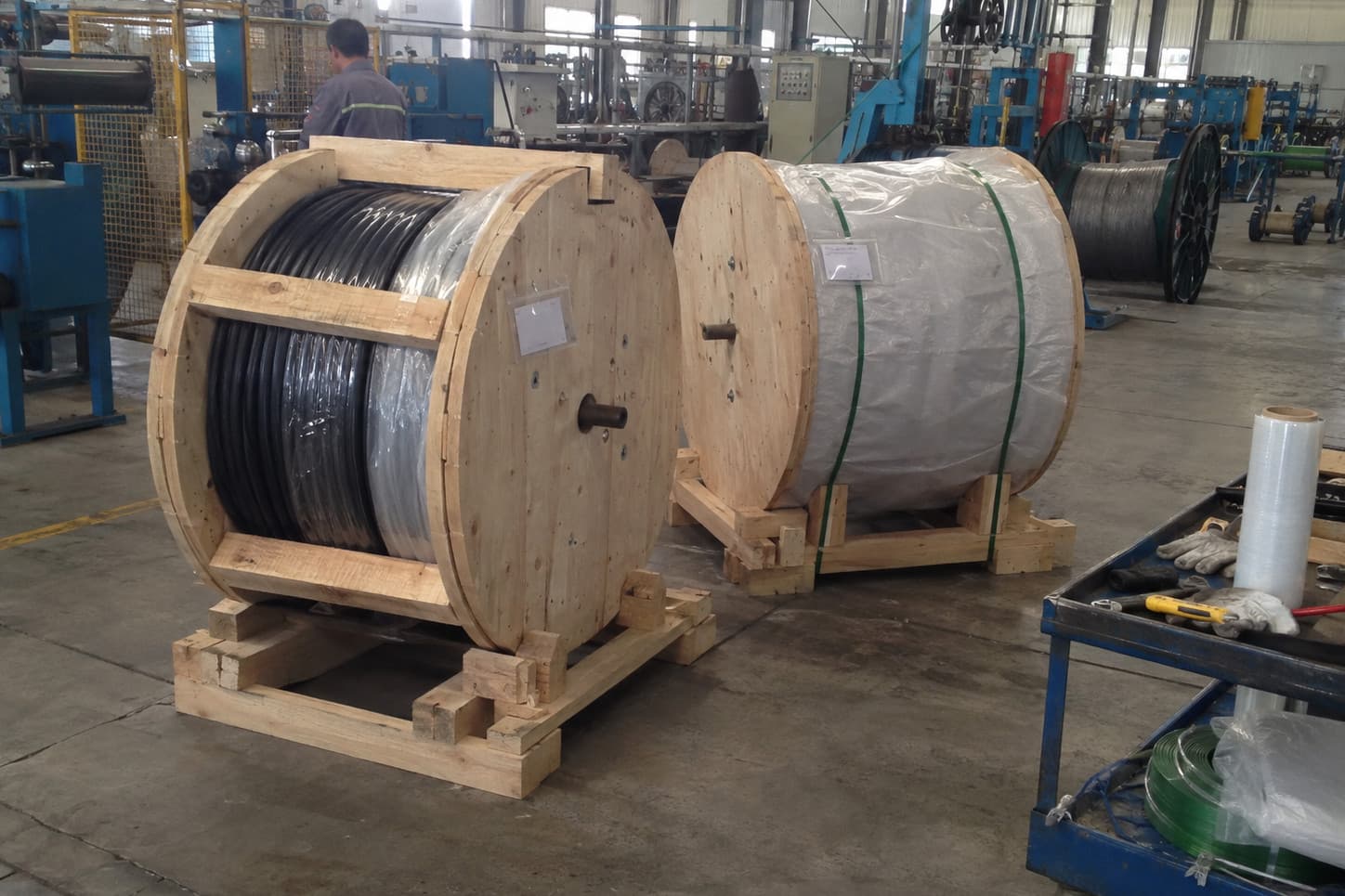

LOGÍSTICA & DESPACHO
Entrega: Carretes continuos
REG-04
Empaque en Carretes de Alta Resistencia
Carretes industriales de madera tratada o acero con protección hidrófuga, listos para transporte rudo en plataformas a faenas remotas.
INSPECCIÓN TÉCNICANOM / ICEA ✓
03 / DIAGRAMA UNIFILAR & RUTEO DE POTENCIA
Arquitectura eléctrica de distribución en faena
Esquema secuencial de potencia desde la acometida primaria o subestación de superficie hasta el frente de arranque y maquinaria móvil pesada.
ETAPA 01
480 V / 4,160 V / 13.8 kV ACGeneradores Diésel o Subestación Móvil
CABLE RECOMENDADO
Planta generadora en contenedor
Bancos de generación diésel en paralelo (500 kVA a 2,500 kVA) o transformador portátil de contingencia en plataforma móvil.
PARÁMETROS CLAVE:
- ▸Generadores sincronizados con protecciones
- ▸Disyuntor principal de salida motorizado
- ▸Sistema de puesta a tierra temporal en isla
ETAPA 02
600 V / 2,000 V / 5 kV ACTroncal Portátil de Media o Baja Tensión
CABLE RECOMENDADO
Cable Type MP-GC o Type W monopolar
Líneas provisionales de enlace tendidas en superficie para conectar los generadores con los tableros de transferencia automática (ATS).
PARÁMETROS CLAVE:
- ▸Cables monopolares o tripolares de gran sección
- ▸Conexión por zapatas o conectores rápidos
- ▸Tendido señalizado con balizas de seguridad
ETAPA 03
480 V / 600 V ACCentro de Distribución Portátil (Power Skid)
CABLE RECOMENDADO
Tablero móvil sobre patín de acero
Gabinete de distribución estanco NEMA 4X / IP66 con interruptores termo-magnéticos y enchufes industriales desacoplables.
PARÁMETROS CLAVE:
- ▸Protección contra agua y polvo ambiental
- ▸Interruptores con relé diferencial de fuga a tierra
- ▸Parada de emergencia exterior tipo seta
ETAPA 04
480 V / 600 V ACAcometida a Equipos en Prueba o Contingencia
CABLE RECOMENDADO
Cable flexible Type W o Type G-GC
Derivaciones directas a compresores portátiles, bombas de desagüe, grúas móviles o salas eléctricas modulares en montaje.
PARÁMETROS CLAVE:
- ▸Conductores flexibles para fácil curvado manual
- ▸Cubierta antideslizante resistente a pisadas
- ▸Reutilización inmediata para nuevos frentes
04 / INGENIERÍA DE SELECCIÓN
Matriz de especificación de cables por equipo minero
Criterios técnicos recomendados para especificar el tipo de cable, calibres estándar y configuración de conductores según la severidad operativa de cada máquina.
| Maquinaria / Equipo | Tensión | Cable Sugerido | Calibres Habituales | Factor Mecánico Crítico | Normativa |
|---|---|---|---|---|---|
| Grupos electrógenos móviles (500 a 2,000 kVA) | 480 V / 600 V | Type W (1 conductor / multipolar) | 4/0 AWG a 500 kcmil | Flexibilidad para conexiones rápidas a bornes y vibración del motor | NOM-001 Art. 400 / ICEA S-75-381 |
| Subestaciones móviles de emergencia sobre camión | 5 kV / 15 kV | Type MP-GC | 3×2/0 AWG a 3×500 kcmil | Tendido provisorio sobre terreno no preparado y maniobras rápidas | ICEA S-75-381 / NOM-001 Art. 328 |
| Compresores de aire móviles para mina | 480 V / 600 V | Type G-GC / Type W | 3×2 AWG a 3×2/0 AWG | Vibración mecánica constante y exposición a intemperie | NOM-001 Art. 400 / ICEA S-75-381 |
| Tableros de fuerza temporales en construcción de plantas | 480 V / 600 V | Type W (4 o 5 conductores) | 4×4 AWG a 4×4/0 AWG | Reubicación frecuente entre diferentes plataformas de montaje | NOM-001 Art. 590 / ICEA S-75-381 |
| Bypass provisional en paradas mayores de molinos | 4,160 V / 13,800 V | Type MP-GC / SHD-GC | 3×350 kcmil a 3×500 kcmil | Carga plena temporal de alta corriente con cero margen de falla | ICEA S-75-381 / NOM-001 Art. 328 |
* Conductores fabricados en cobre suave con cableado clase flexible de paso corto según ASTM B172 / B174.
INGENIERÍA A MEDIDA DISPONIBLE05 / NORMATIVA Y SEGURIDAD CRÍTICA
Requisitos del cable para el proyecto
Criterios de dimensionamiento electrotécnico y diseño constructivo que deben satisfacer los cables para operar con seguridad en esta faena.
Normativa Minera de Referencia
- ▪NOM-001-SEDE-2012: Art. 400 (Cordones) y Art. 680 (Minas)
- ▪NOM-023-STPS-2012: Seguridad en minería subterránea y a cielo abierto
- ▪ICEA S-75-381 / NEMA WC 58: Cables de potencia portátiles mineros
- ▪Ensayos FT1 / FT4: Retardo a la propagación de flama y cubierta autoextinguible
ESPECIFICACIÓN TÉCNICANOM / ICEA VERIFICADO
Aislamiento y cubierta pesada
Aislamiento de etileno propileno (EPR) de 90 °C con alta rigidez dieléctrica y cubierta exterior resistente al aplastamiento accidental y la humedad.
ESPECIFICACIÓN TÉCNICANOM / ICEA VERIFICADO
Maniobrabilidad en montaje
Construcción flexible sin armaduras metálicas rígidas que facilita el curvado manual y la rápida instalación por brigadas eléctricas.
SEGURIDAD Y PUESTA A TIERRANOM / ICEA VERIFICADO
Opciones de puesta a tierra
Configuraciones monopolares o tripolares con tierras divididas para adaptarse a la infraestructura de protección del contratista.
06 / DIRECTRICES DE CAMPO
Criterios de instalación, maniobra y vida útil del cable
Pautas operativas de ingeniería para maximizar la vida útil en faena, evitar esfuerzos excesivos de tiro y salvaguardar la integridad del personal minero.
01MANUAL DE OPERACIÓN
Cálculo de Caída de Tensión en Largas Distancias
ΔV ≤ 3% en alimentadores provisionales (NOM-001)
Verificar la tensión en el extremo receptor en arranques.
En tendidos temporales de más de 150 metros, la caída de tensión durante el arranque de motores pesados puede desenganchar contactores. Seleccionar un calibre superior para compensar la reactancia.
CUMPLIMIENTONOM-023-STPS / ICEA
02MANUAL DE OPERACIÓN
Señalización y Protección de Rutas Provisionales
Balizas reflectantes cada 15 m + pasacables
Proteger el cable de pisadas accidentales de maquinaria.
Delimitar claramente el trayecto del cable con estacas reflectantes y cinta de peligro. En zonas de tránsito de personal y vehículos livianos, instalar pasacables rígidos de alta visibilidad.
CUMPLIMIENTONOM-023-STPS / ICEA
03MANUAL DE OPERACIÓN
Puesta a Tierra y Conexión de Masas en Islas
Resistencia de electrodo temporal R < 10 Ω
Garantizar equipotencialidad con la fuente provisional.
Al utilizar generadores diésel aislados, clavar picas de tierra temporales y verificar la conexión equipotencial con el chasis del generador y el conductor de tierra del cable portátil.
CUMPLIMIENTONOM-023-STPS / ICEA
04MANUAL DE OPERACIÓN
Cuidado al Desmontar y Rebobinar en Faena
Rebobinar en carrete sin giros en bucle tipo 8
Evitar torsiones residuales para la siguiente utilización.
Al finalizar la contingencia, enrollar el cable directamente sobre carrete o en bobina controlada. El enrollado manual descuidado genera torsión acumulada que arruga la cubierta en el siguiente uso.
CUMPLIMIENTONOM-023-STPS / ICEA
07 / TOMA DE DATOS TÉCNICOS
Qué incluir en su solicitud de proyecto
Para agilizar la memoria de cálculo, dimensionamiento y cotización precisa, envíe los siguientes parámetros de su faena minera.
LISTA DE PARÁMETROS PARA MEMORIA DE CÁLCULO
Potencia de la fuente
Capacidad nominal del transformador móvil o generador diésel (kVA o MW).
Distancia de alimentación
Metraje total para cálculo de caída de tensión en arranques de motores de gran potencia.
Tipo de terminales requeridos
Zapatas mecánicas, conectores rápidos tipo enchufe o terminales pre-moldeados.
Cables relacionados
Cables relacionados con esta aplicación
Cables portátiles y de alimentación con características constructivas aptas para este régimen de trabajo.

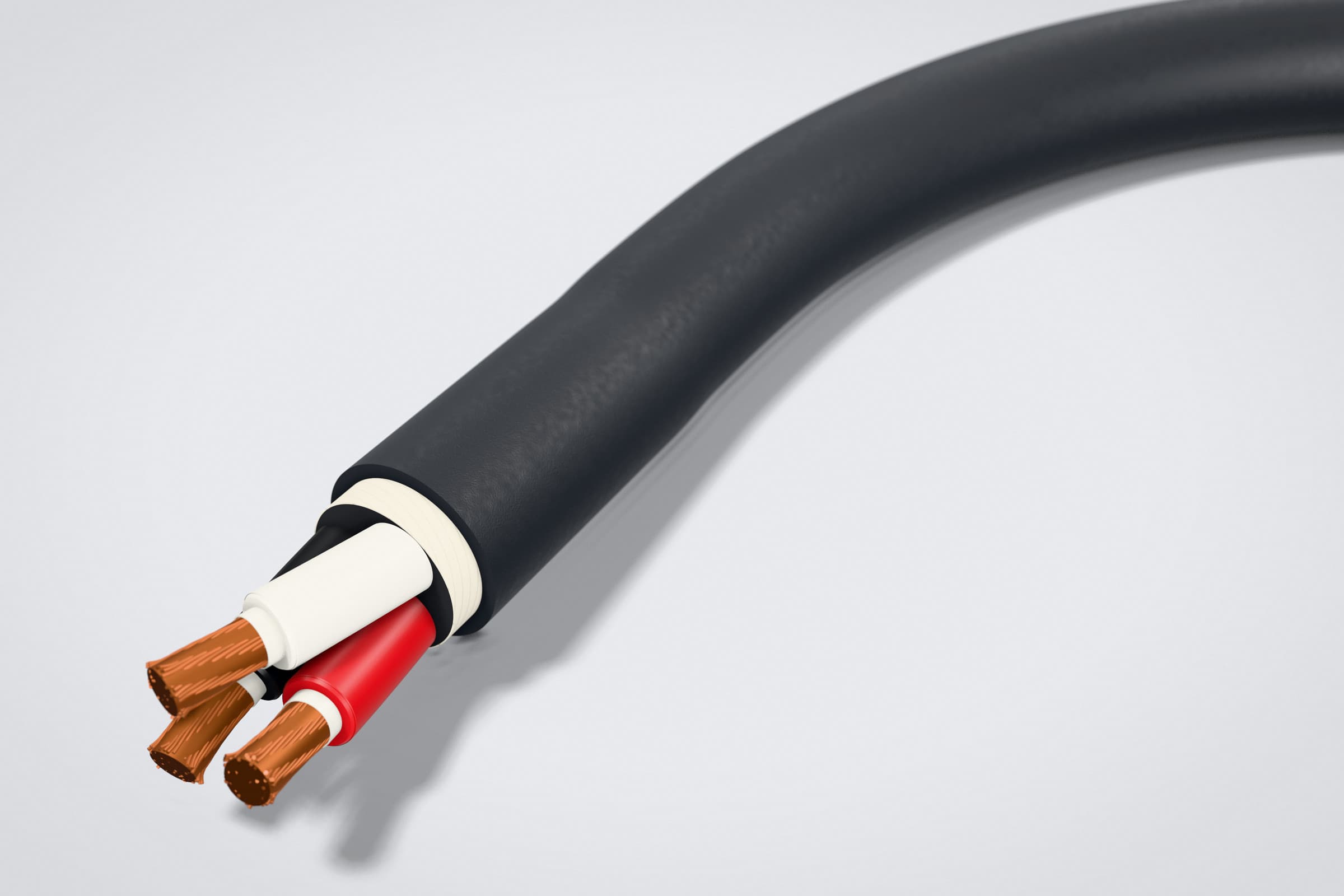

Cable de energía portátil tipo W
Cable portátil para alimentar equipos móviles o portátiles. Según ICEA no lleva conductor de puesta a tierra ni de verificación de tierra. La NOM-001-SEDE-2012 admite de 1 a 6 conductores de 12 AWG a 500 kcmil, y un conductor de 501 a 1,000 kcmil.
Tensión:2,000 VCalibres:12 AWG a 500 kcmil (3.31 a 253 mm²); de un conductor, hasta 1,000 kcmil (507 mm²)Temperatura:90 °C, máxima del conductor

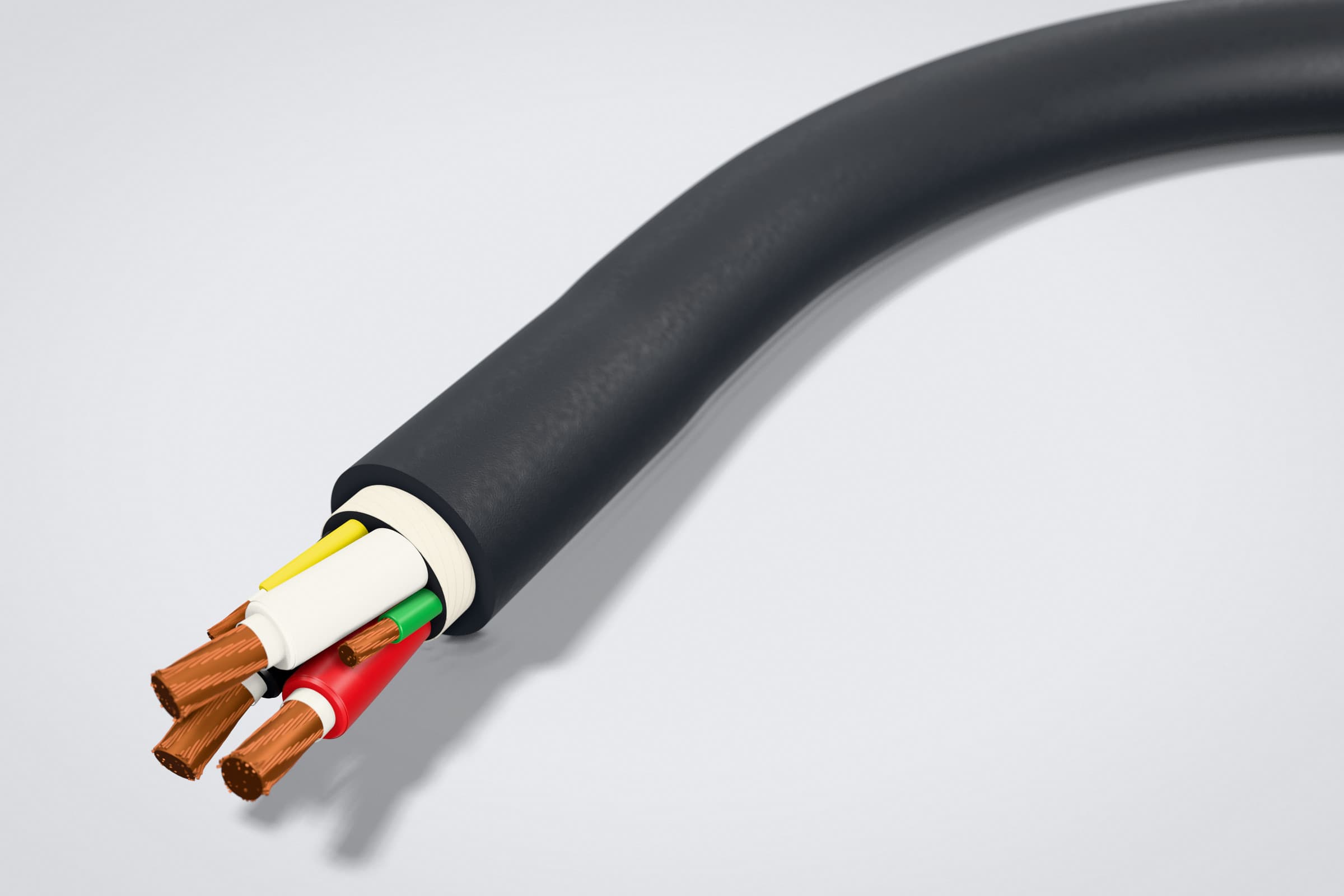

Cable de energía portátil tipo G-GC
Cable portátil multiconductor para alimentar equipos y maquinaria móviles. Además de los conductores de fase, lleva conductores de puesta a tierra y un conductor aislado de verificación de tierra, que se conecta al circuito de monitoreo de continuidad de tierra del equipo.
Tensión:2,000 VCalibres:12 AWG a 500 kcmil (3.31 a 253 mm²)Temperatura:90 °C, máxima del conductor

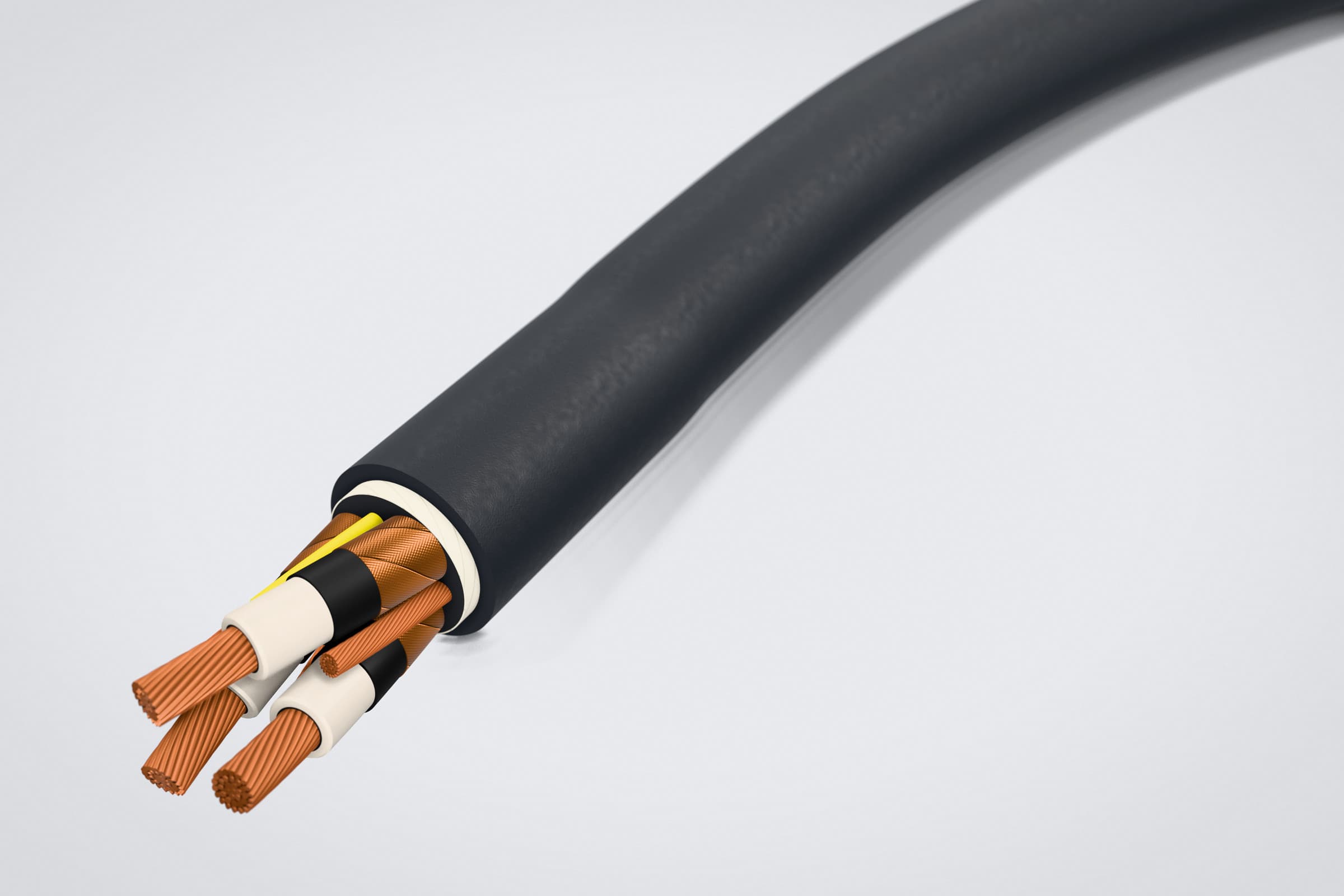

Cable alimentador de energía para minas tipo MP-GC
Cable de energía para minas con tres conductores de fase, cada uno con pantalla individual de cinta de cobre, dos conductores de puesta a tierra y un conductor de verificación de tierra. Se usa como alimentador entre las unidades del sistema de distribución de la mina: subestaciones, casetas de interruptores y centros de potencia portátiles.
Tensión:5,000 a 25,000 V, según la claseCalibres:6 AWG a 500 kcmil (13.3 a 253 mm²); 2 AWG a 500 kcmil en 15 y 25 kVTemperatura:90 °C, máxima del conductor
