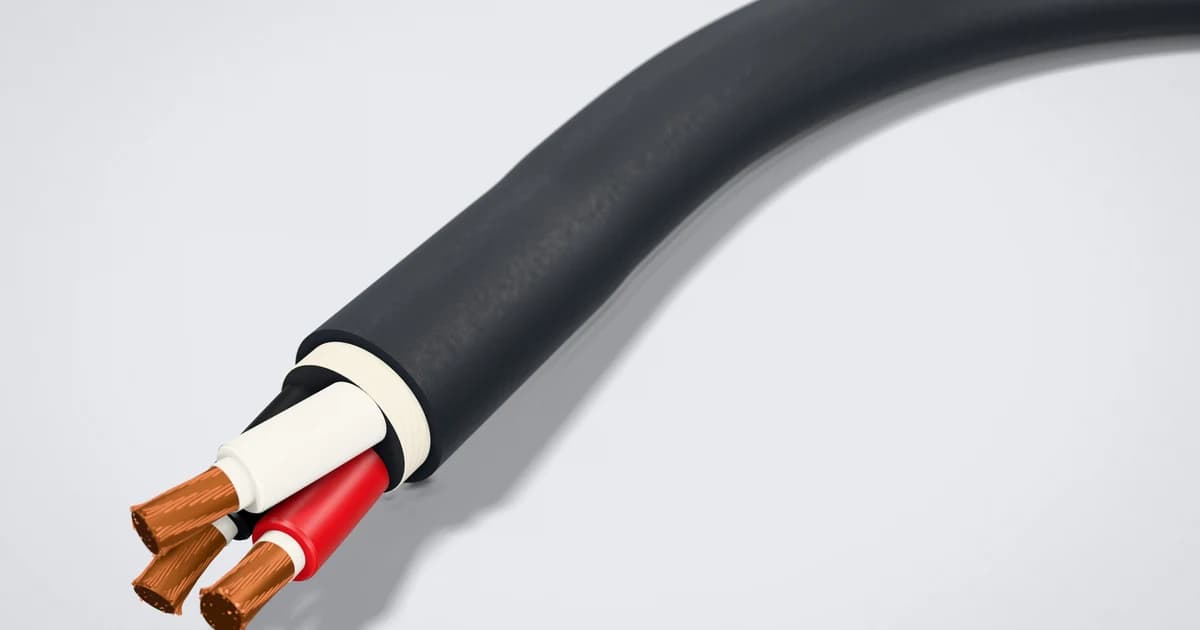

Artículo Técnico EspecializadoCable Type W 2000V Monopolar y Multiconductor: Alimentación de Alta Corriente en Minas
Resumen Técnico
Guía de ingeniería del cable Type W 2000V monopolar (1/C) y multiconductor (2/C a 5/C) según ICEA S-75-381 y NOM-001-SEDE. Dimensiones, ampacidad en trébol y pruebas FAT.

Publicado el 21 de mayo de 2026 por Ing. Carlos Mendoza, Especialista en Cables Mineros (sobre nosotros y nuestro equipo de ingeniería). Consulte nuestro catálogo de cable Type W 2000V, compare con el cable Type G-GC 2000V, explore soluciones de distribución eléctrica temporal en minas o solicite soporte en nuestra página de contacto.
Nota

En las minas de tajo abierto y subterráneas de Zacatecas, Sonora, Chihuahua y Durango, los sistemas de desagüe exigen corrientes muy elevadas. Estas demandas superan con frecuencia la capacidad física de un cable multiconductor convencional. Cuando un banco de bombas sumergibles requiere entre 500 A y 1,400 A en baja tensión (480V, 600V o 1000V), un cable trifásico armado resulta inviable. Su peso extremo y su amplio radio de curvatura impiden el manejo manual en galería.
Para resolver este desafío de ingeniería, los superintendentes eléctricos especifican el cable minero Type W 2000V. Su diseño incorpora aislamiento termoestable de caucho etileno propileno (EPR/EPDM) a 90°C y doble cubierta reforzada de polietileno clorado (CPE). Esta estructura soporta el arrastre sobre roca abrasiva, el contacto con diésel y la inmersión continua en agua ácida. En esta guía técnica analizamos su construcción, las diferencias entre versiones monopolar y multiconductor, las tablas de ampacidad y las pruebas FAT.
Resumen Técnico
| Parámetro de Ingeniería | Especificación del Cable Type W 2000V (Monopolar y Multiconductor) |
|---|---|
| Designación de Norma | Portable Power Cable Type W (Round), servicio extra pesado (Extra-Heavy-Duty). |
| Tensión Nominal de Operación | 2,000 V CA entre fases (aplicable en redes de 480V, 600V, 1,000V y hasta 2,000V). |
| Normas de Fabricación y Prueba | ICEA S-75-381 / NEMA WC 58 (sitio externo), ASTM B33 (sitio externo), MSHA 30 CFR Parte 75 (sitio externo) y NOM-001-SEDE-2012 Art. 400 (sitio externo). |
| Configuración Monopolar (1/C) | Calibres desde 8 AWG (8.37 mm²) hasta 1000 kcmil (507 mm²); ampacidad de 95 A a 1,055 A a 40°C. |
| Configuración Multiconductor | 2, 3, 4 o 5 conductores activos desde 8 AWG hasta 500 kcmil; sin hilos de tierra integrados. |
| Construcción del Conductor | Cobre electrolítico recocido con recubrimiento de estaño (ASTM B33), cableado tipo cuerda (Rope-Lay) Clase I / Clase K. |
| Sistema de Aislamiento | Caucho EPR / EPDM termoestable de alto módulo para 90°C continuos y 250°C en cortocircuito. |
| Cubierta Exterior (Sheath) | Polietileno clorado (CPE) termoestable de doble capa con malla textil de refuerzo antitorsión e impacto. |
| Resistencia Ambiental | Inmersión en agua ácida, aceites hidráulicos, diésel, ozono, radiación solar UV y flama (MSHA). |
| Aplicaciones Principales | Grupos electrógenos diésel, bancos de bombas de desagüe, puentes de barra, grúas e imanes de izaje. |
Definiciones Técnicas y Conceptos Fundamentales
Para estandarizar los criterios de selección eléctrica y mecánica en proyectos mineros de México, definimos cuatro conceptos esenciales de esta tecnología.
- Cable Type W 2000V es un cable portátil de potencia de servicio extra pesado para 2,000 voltios fabricado bajo la norma ICEA S-75-381 sin conductores de puesta a tierra integrados en su núcleo.
- Cable Type W monopolar (1/C) se define como un alimentador flexible de un solo conductor de cobre estañado de gran calibre (desde 8 AWG hasta 1000 kcmil) diseñado para transportar corrientes de hasta 1,055 amperes por fase.
- Agrupamiento en trébol (trefoil) es una configuración geométrica triangular en la que tres cables monopolares de las fases A, B y C se instalan en contacto mutuo para anular los campos magnéticos externos y reducir la reactancia inductiva.
- Cubierta termoestable de CPE de doble capa se define como un sistema de blindaje elastomérico de polietileno clorado vulcanizado con malla textil intermedia de refuerzo que protege al cable contra corte por roca, aceites e impacto mecánico.

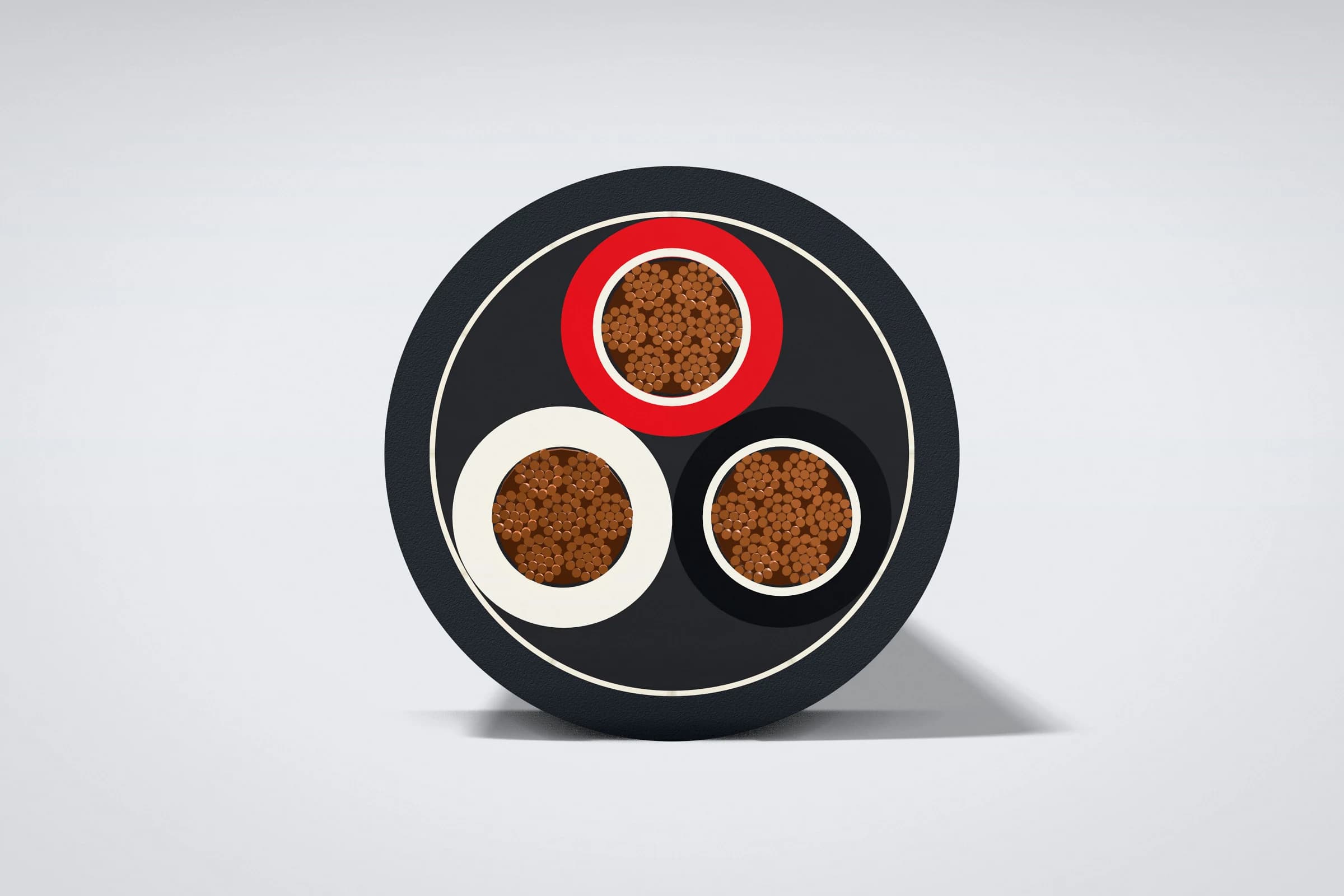

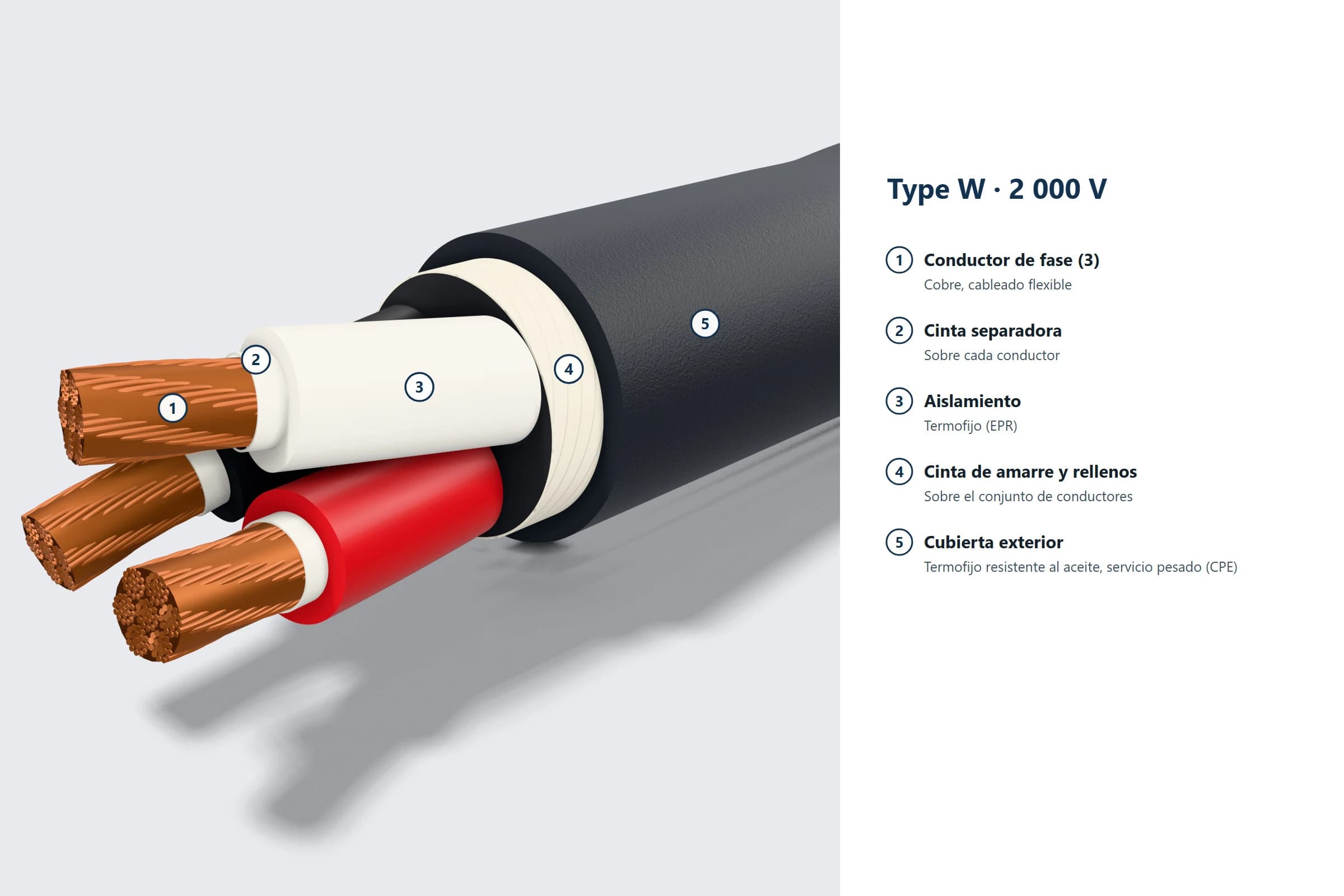

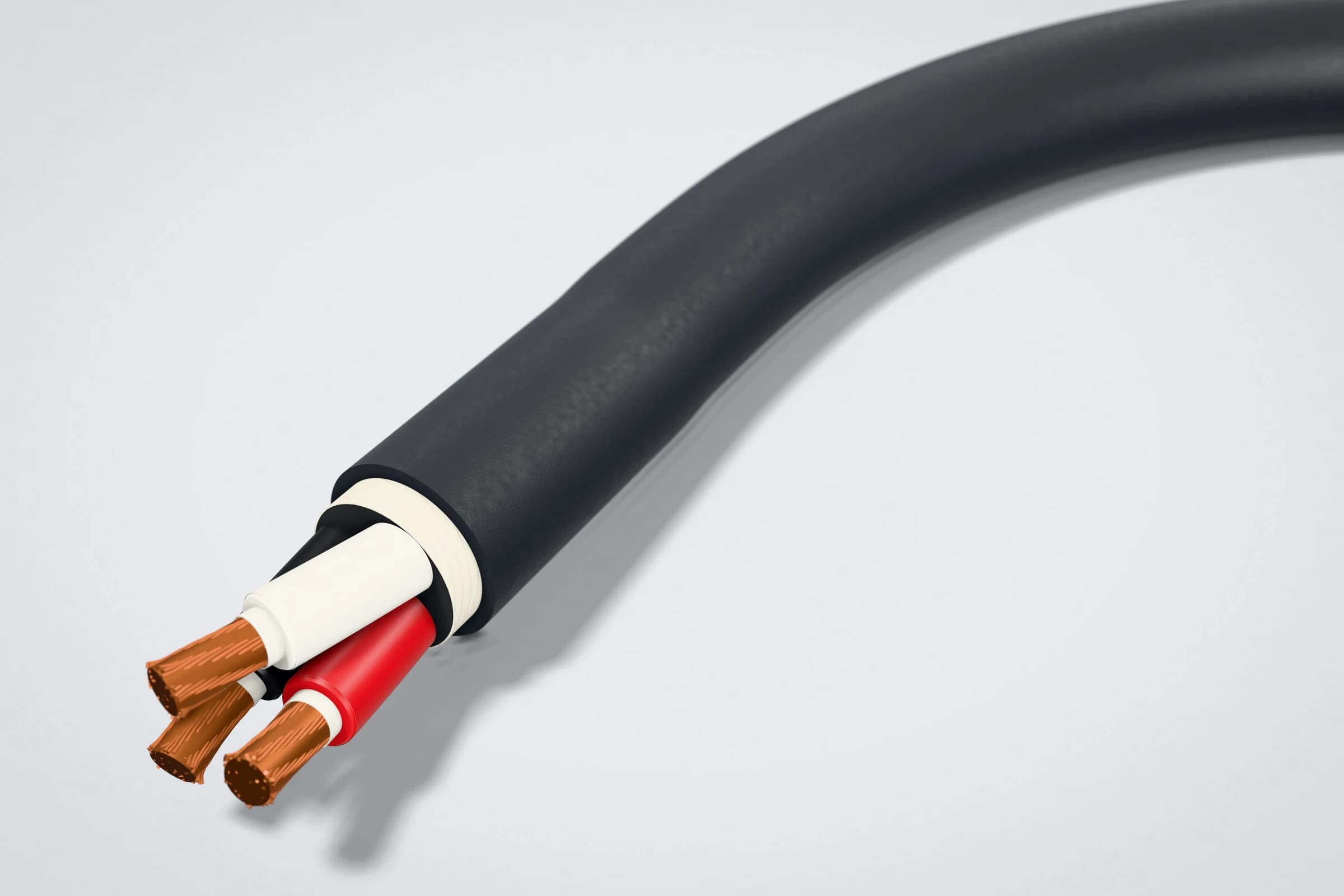

Arquitectura Constructiva del Cable Type W 2000V Capa por Capa
El rendimiento del cable Type W en entornos severos depende de su metalurgia flexible y sus compuestos elastoméricos vulcanizados. Los cables fijos tipo THW-LS o XHHW-2 sufren fracturas por fatiga ante vibraciones. En contraste, el cable Type W está diseñado específicamente para tendidos móviles repetitivos.

1. Conductor Flexible de Cobre Estañado Rope-Lay (ASTM B33)
Cada conductor de fase se fabrica con alambres finos de cobre electrolítico recocido. Cada hilo recibe un recubrimiento individual de estaño según la norma ASTM B33 (sitio externo). En los calibres gruesos como 4/0 AWG, 350 kcmil y 500 kcmil, los alambres se agrupan en haces concéntricos tipo cuerda (rope-lay stranding). Un conductor de 500 kcmil integra 1,221 hilos individuales de cobre estañado. Esta geometría reduce el esfuerzo de flexión en un 62% (ICEA S-75-381, 2021) frente a los conductores rígidos de 37 hilos.
El estañado electrolítico cumple dos funciones críticas en la minería mexicana. Primero, evita la formación de sulfuros y óxidos de cobre en galerías húmedas con ácido sulfhídrico ($H_2S$) y drenaje ácido. Segundo, actúa como barrera química durante la vulcanización a alta presión en línea catenaria continua (CCV). Así impide que el azufre del aislamiento degrade la ductilidad superficial del cobre.
2. Cinta Separadora y Aislamiento Termoestable EPR/EPDM de 90°C
Sobre el haz de cobre estañado se aplica una cinta separadora de poliéster o papel sintético. Esta capa impide que el elastómero se adhiera a los alambres durante la extrusión. Como resultado, el técnico retira el aislamiento con rapidez al instalar terminales de compresión o conectores de leva (cam-lock).
La capa de aislamiento utiliza un compuesto termoestable de caucho etileno propileno (EPR o EPDM) de espesor reforzado (2.03 mm en 4/0 AWG y 2.41 mm en 500 kcmil). Aunque la mayoría de las redes secundarias en mina operan a 480V o 600V, el aislamiento de 2,000V brinda un margen dieléctrico superior. Este espesor amortigua picos transitorios de conmutación y arranques directos de bombas. El compuesto conserva su elasticidad desde -40°C hasta +90°C en operación continua, soporta 130°C en sobrecarga y resiste 250°C en cortocircuito según ICEA S-75-381 (sitio externo).
3. Refuerzo Textil Antitorsión y Doble Cubierta de CPE
Sobre el aislamiento (en cables 1/C) o sobre el conjunto cableado con rellenos elastoméricos (en multiconductores) se extruye una cubierta interna termoestable. Encima de esta capa se teje una malla abierta de poliamida o poliéster de alta tenacidad. Dicha malla une mecánicamente la cubierta interna con la cubierta exterior durante la vulcanización.

La cubierta exterior de polietileno clorado (CPE) de servicio extra pesado resiste el desgarre y la abrasión sobre basalto o caliza. También soporta aceites hidráulicos, diésel y radiación solar intensa. Cada lote de producción supera el ensayo de propagación de flama de la MSHA bajo el estándar 30 CFR Parte 75 (sitio externo). Esto garantiza la autoextinción del cable ante un eventual arco eléctrico.
¿Por Qué el Cable Type W No Tiene Conductores de Tierra Internos?
Una duda frecuente en ingeniería de detalle es por qué la norma ICEA S-75-381 define el cable Type W sin conductores de tierra integrados. En la misma norma coexisten el cable Type G (con 2 a 4 tierras simétricas) y el cable Type G-GC (con piloto de monitoreo de tierra).
La respuesta radica en la optimización térmica, geométrica y de manejo en campo para sistemas de alta corriente:
- Alimentadores Monopolares (1/C) en Paralelo: En circuitos de 600 A a 2,000 A, un cable trifásico único con tierras internas superaría los 95 mm de diámetro. Su peso rebasaría los 14 kg por metro lineal. Al emplear cables Type W monopolares independientes por fase (A, B y C) más un conductor monopolar dedicado para tierra, dos electricistas tienden y conectan cada fase sin maquinaria pesada.
- Configuraciones de 4 y 5 Conductores con Tierra Dedicada: En los cables Type W multiconductores de 4 hilos (4/C) o 5 hilos (5/C), todos los conductores tienen idéntica sección transversal (por ejemplo, 4×4/0 AWG). El ingeniero utiliza tres conductores para las fases (o tres fases más neutro) y asigna el cuarto o quinto conductor aislado de sección completa (100% de calibre, según ICEA S-75-381 (sitio externo)) como tierra de equipos.
- Circuitos de Corriente Continua (CC) e Imanes Electromagnéticos: Los cables Type W de 2 conductores (2/C) son el estándar industrial para alimentar electroimanes separadores de mineral y grúas de patio. También alimentan rectificadores de tracción en corriente continua donde no se requiere una configuración trifásica.

Comparativa de Ingeniería: Type W Monopolar (1/C) vs. Multiconductor (2/C, 3/C, 4/C)
La elección entre desplegar tendidos monopolares (1/C) o un cable multiconductor único (3/C o 4/C) depende de tres factores. Estos son la corriente nominal del circuito, la longitud del tramo y la frecuencia de reubicación del equipo.
La gráfica comparativa resume los datos de la Tabla H-1 de ICEA S-75-381 y el Artículo 400 de la NOM-001-SEDE-2012 (sitio externo). Un conductor monopolar (1/C) en aire libre disipa el calor por efecto Joule con mucha mayor eficiencia que tres conductores confinados en una misma cubierta. En calibre 500 kcmil, la configuración monopolar admite 700 A frente a los 487 A del cable de tres conductores. Esto representa un aumento de capacidad térmica del 43.7% (ICEA S-75-381, 2021) empleando exactamente el mismo peso de cobre por fase.
Especificaciones Dimensionales y Ampacidad: Type W Monopolar (1/C) 2000V
La siguiente tabla detalla los parámetros de diseño verificados para los calibres monopolares más utilizados en bancos de generación y bombeo minero:
| Calibre (AWG / kcmil) | Sección Nominal (mm²) | Hilos del Conductor | Espesor Aislamiento (mm) | Diámetro Exterior Nominal (mm) | Peso Neto Aprox. (kg/km) | Ampacidad Aire Libre 40°C (A) |
|---|---|---|---|---|---|---|
| 2 AWG | 33.6 | 259 | 1.52 | 16.5 | 460 | 190 |
| 1/0 AWG | 53.5 | 266 | 2.03 | 20.6 | 715 | 260 |
| 2/0 AWG | 67.4 | 342 | 2.03 | 22.1 | 865 | 300 |
| 4/0 AWG | 107.2 | 532 | 2.03 | 25.9 | 1,295 | 405 |
| 250 kcmil | 127.0 | 608 | 2.41 | 29.0 | 1,550 | 455 |
| 350 kcmil | 177.0 | 855 | 2.41 | 32.5 | 2,085 | 570 |
| 500 kcmil | 253.0 | 1,221 | 2.41 | 37.3 | 2,890 | 700 |
| 750 kcmil | 380.0 | 1,850 | 2.79 | 44.5 | 4,280 | 885 |
| 1000 kcmil | 507.0 | 2,419 | 2.79 | 49.8 | 5,610 | 1,055 |
Especificaciones Dimensionales y Ampacidad: Type W Multiconductor (3/C y 4/C) 2000V
Para circuitos trifásicos compactos donde se prefiere tender un solo cable redondo desde el centro de control de motores (CCM), las configuraciones de 3 y 4 conductores presentan los siguientes valores:
| Configuración y Calibre | Sección por Fase (mm²) | Hilos por Conductor | Diámetro Exterior Nominal (mm) | Peso Neto Aprox. (kg/km) | Ampacidad 3 Conductores Activos a 40°C (A) |
|---|---|---|---|---|---|
| 3 × 6 AWG | 13.3 | 133 | 23.6 | 850 | 72 |
| 3 × 2 AWG | 33.6 | 259 | 31.8 | 1,725 | 130 |
| 3 × 2/0 AWG | 67.4 | 342 | 41.9 | 3,240 | 215 |
| 3 × 4/0 AWG | 107.2 | 532 | 49.8 | 4,810 | 287 |
| 3 × 350 kcmil | 177.0 | 855 | 63.0 | 7,780 | 395 |
| 3 × 500 kcmil | 253.0 | 1,221 | 73.9 | 10,850 | 487 |
| 4 × 4 AWG | 21.2 | 259 | 29.7 | 1,460 | 93 |
| 4 × 2/0 AWG | 67.4 | 342 | 46.2 | 4,120 | 215 |
| 4 × 4/0 AWG | 107.2 | 532 | 55.1 | 6,190 | 287 |
| 4 × 250 kcmil | 127.0 | 608 | 62.5 | 7,540 | 319 |
Ingeniería de Campo: Agrupamiento en Trébol y Puesta a Tierra Externa (NOM-001-SEDE)
Hallazgo de ingeniería:
En proyectos de distribución eléctrica temporal en minas, un error común consiste en tender cables monopolares Type W de 500 kcmil o 750 kcmil separados en disposición plana sobre charolas de acero. Cuando por cada conductor circulan entre 500 A y 800 A a 60 Hz, el campo magnético induce corrientes parásitas (eddy currents) e histéresis en los travesaños ferromagnéticos. Además, la separación asimétrica entre las fases A, B y C genera un desequilibrio de reactancia inductiva ($X_L$). En arreglos en paralelo, este desequilibrio provoca que una fase soporte hasta un 18% (ICEA S-75-381, 2021) más de corriente que las fases adyacentes.
Para eliminar este fenómeno en alimentadores de grupos electrógenos diésel y subestaciones de desagüe, nuestra metodología de ingeniería de campo establece tres reglas obligatorias:
- Agrupamiento en Trébol (Trefoil Grouping): Los tres cables monopolares de fase (L1, L2 y L3) deben agruparse en formación triangular en contacto mutuo. Se sujetan con abrazaderas no magnéticas de poliamida reforzada o aluminio cada 90 a 120 cm. En esta geometría simétrica, la suma vectorial instantánea de las corrientes trifásicas equilibra la inductancia mutua. Así se reduce la caída de tensión reactiva en un 24% (NOM-001-SEDE-2012, Art. 310) frente al tendido plano separado.
- Factor de Ajuste Térmico por Contacto en Trébol: Al colocar tres monopolares en contacto directo en trébol, la disipación convectiva en las caras internas disminuye. Conforme a las tablas de ICEA S-75-381, se aplica un factor de ajuste de ampacidad de 0.88 a 0.90 sobre el valor de aire libre. También debe aplicarse el factor de corrección por temperatura ambiente cuando el sitio supera los 40°C (por ejemplo, 0.90 a 50°C en minas de Sonora).
- Dimensionamiento del Conductor Externo de Puesta a Tierra: Dado que el cable Type W monopolar carece de tierra interna, el Artículo 250-122 y el Artículo 400 de la NOM-001-SEDE-2012 (sitio externo) exigen tender un conductor de puesta a tierra de equipos junto con las fases. En bancos de generación de 800 A a 1,200 A protegidos por interruptor termomagnético, el conductor de tierra de cobre debe ser calibre 1/0 AWG o 3/0 AWG como mínimo. Este cable se amarra al exterior del trébol para minimizar la impedancia de secuencia cero durante una falla. Si la maquinaria alimentada es móvil y requiere desconexión automática ante rotura de tierra, la norma exige especificar un cable Type G-GC 2000V.
Pruebas de Aceptación en Fábrica (FAT) y Evidencia de Laboratorio TEBAOFLEX
Datos de laboratorio FAT:
Para garantizar la confiabilidad operativa antes del embarque a México, en planta medimos el 100% de las longitudes producidas (ICEA S-75-381, 2021) mediante nuestra metodología de Pruebas de Aceptación en Fábrica (FAT) en el laboratorio de alta tensión de TEBAOFLEX.

A continuación presentamos los resultados empíricos registrados en el certificado de inspección FAT-2026-TW-118 para un lote de exportación compuesto por tramos de Type W 2000V 1×500 kcmil y Type W 2000V 4×4/0 AWG:
| Ensayo de Laboratorio (Metodología ICEA S-75-381) | Requisito Normativo | Medición Real en Planta (1×500 kcmil) | Medición Real en Planta (4×4/0 AWG) | Dictamen |
|---|---|---|---|---|
| Resistencia Óhmica en CC a 20°C | Máx. 0.0738 Ω/km (500 kcmil) / 0.172 Ω/km (4/0 AWG) | 0.0714 Ω/km, margen de -3.2% (ASTM B33, 2020) | 0.167 Ω/km, margen de -2.9% (ASTM B33, 2020) | APROBADO |
| Prueba de Chispa en Línea (Spark Test) | 10,000 V CA RMS en el 100% (ICEA S-75-381, 2021) | 0 perforaciones en 1,500 m continuos | 0 perforaciones en 900 m continuos | APROBADO |
| Rigidez Dieléctrica en CA (5 minutos en agua) | 7,000 V CA RMS sin ruptura tras inmersión de 6 h | Soportó 7.0 kV por 5 min (fuga < 4.1 mA) | Soportó 7.0 kV por 5 min (fuga < 3.6 mA) | APROBADO |
| Constante de Resistencia de Aislamiento ($K_i$) | Mín. 10,000 MΩ·1000 ft a 15.6°C | 14,620 MΩ·1000 ft | 13,890 MΩ·1000 ft | APROBADO |
| Resistencia a la Tracción de Cubierta CPE | Mín. 12.4 MPa (1,800 psi) antes de envejecimiento | 16.8 MPa, margen +35.4% (ICEA S-75-381, 2021) | 16.4 MPa, margen +32.2% (ICEA S-75-381, 2021) | APROBADO |
| Elongación a la Rotura de Cubierta CPE | Mín. 300% (ICEA S-75-381, 2021) | 425% medido (ICEA S-75-381, 2021) | 415% medido (ICEA S-75-381, 2021) | APROBADO |
| Ensayo de Propagación de Flama (MSHA 30 CFR) | Tiempo de flama residual ≤ 60 s; longitud quemada ≤ 152 mm | 14 segundos; longitud 68 mm | 11 segundos; longitud 62 mm | APROBADO |
Todos los valores porcentuales de margen sobre los límites mínimos y máximos en la tabla anterior se verificaron conforme a los métodos de prueba de ICEA S-75-381 / NEMA WC 58 (sitio externo) y ASTM B33 (sitio externo).
Preguntas Frecuentes (FAQ)
¿Cuál es la diferencia principal entre el cable Type W y los cables Type G o Type G-GC?
El cable Type W 2000V contiene únicamente conductores aislados de transporte de corriente (de 1 a 5 conductores) y carece de conductores de puesta a tierra internos. En cambio, el cable Type G incorpora de 2 a 4 conductores de tierra intersticiales. Por su parte, el cable Type G-GC añade un conductor piloto amarillo (Ground-Check) para monitoreo continuo de tierra en maquinaria móvil.
¿Se puede sumergir el cable Type W 2000V en bombas de achique y desagüe minero?
Sí. Gracias a su aislamiento termoestable de caucho EPR/EPDM de pared gruesa y a su doble cubierta vulcanizada de polietileno clorado (CPE), el cable Type W 2000V soporta inmersión continua. Resiste agua ácida de mina, lodos abrasivos y emulsiones de aceite hidráulico, siendo el estándar para alimentar bombas sumergibles de alta potencia.
¿Cómo se calcula la caída de tensión en alimentadores Type W monopolares de gran calibre?
En calibres de 350 kcmil a 1000 kcmil, la reactancia inductiva ($X_L$) supera a la resistencia en corriente alterna ($R_{CA}$). Para minimizar la caída de tensión reactiva, los tres cables monopolares deben instalarse agrupados en formación de trébol (trefoil). Esto mantiene la caída de tensión total bajo el límite del 3% recomendado por la NOM-001-SEDE-2012 (sitio externo) para alimentadores.
¿En qué longitudes y empaques suministra TEBAOFLEX el cable Type W 2000V para México?
TEBAOFLEX fabrica el cable Type W 2000V en longitudes continuas sin empalmes adaptadas al proyecto (tramos de 150 m, 300 m, 500 m o cortes a medida). Todos los pedidos se entregan en carretes de madera fumigada bajo norma NIMF-15 con certificado FAT completo por carrete.
Solicite Cotización y Fichas Técnicas Directas de Fábrica
¿Está diseñando un banco de generación temporal, una estación de bombeo de gran caudal o una ampliación de planta concentradora en México? Nuestro equipo de ingeniería le apoya en el cálculo de ampacidad, caída de tensión y selección entre configuraciones monopolares y multiconductoras.
- Revise las especificaciones completas en nuestra sección de cable minero Type W 2000V.
- Compare alternativas con protección de tierra integrada en cable Type G-GC 2000V.
- Conozca nuestras guías de aplicación para distribución eléctrica temporal en minas.
- Solicite una cotización técnica o reporte de pruebas FAT en nuestra página de contacto o vía WhatsApp directo con ingeniería (+86 185 9591 3361) (sitio externo).
Fuentes y referencias
- Secretaría del Trabajo y Previsión Social. NOM-023-STPS-2012, Minas subterráneas y minas a cielo abierto - Condiciones de seguridad y salud en el trabajo. DOF, 2012. (sitio externo)
- Secretaría de Energía. NOM-001-SEDE-2012, Instalaciones Eléctricas (utilización), Artículos 310, 400 y 430. DOF, 2012. (sitio externo)
- Insulated Cable Engineers Association. ANSI/NEMA WC 58 / ICEA S-75-381: Portable and Power Feeder Cables for Use in Mines and Similar Applications. (sitio externo)
