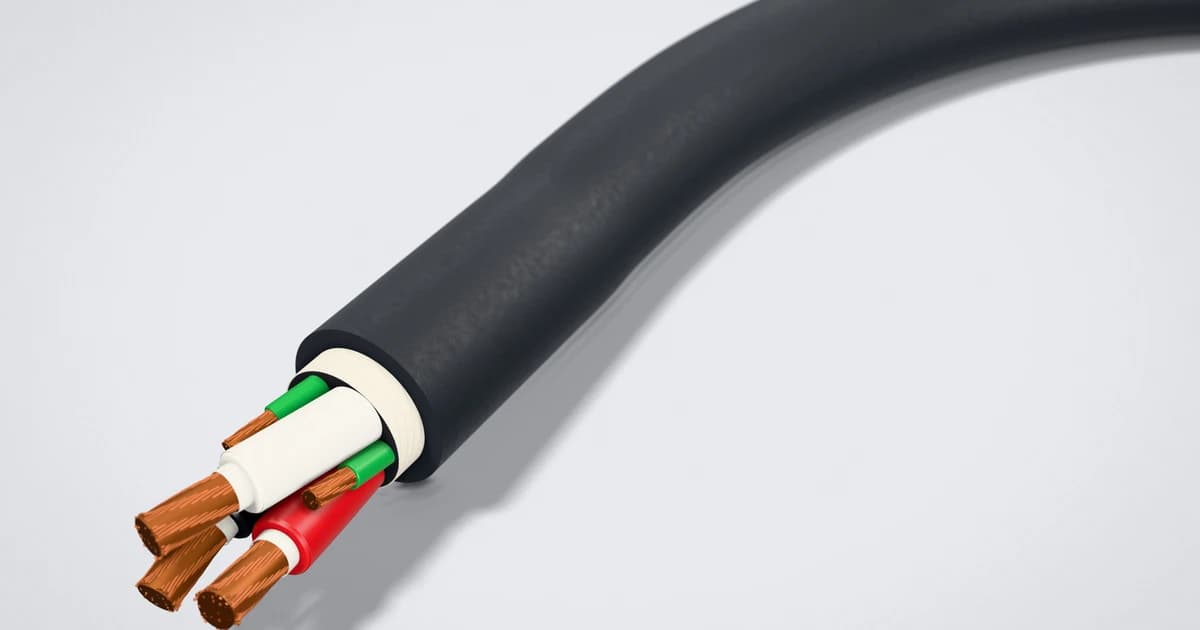

Cable Type G 2000V de 3 y 4 Conductores: Tierra Simétrica Dividida en Minería

Por Ing. Roberto Sánchez, Especialista en Distribución Eléctrica Minera en TEBAOFLEX sobre nosotros.

Resumen Técnico.

¿Qué es el Cable Type G 2000V y cómo funciona su Tierra Simétrica Dividida?

En las minas subterráneas y tajos abiertos de Zacatecas, Sonora, Durango y Chihuahua, la red auxiliar de baja tensión define la continuidad operativa. A diferencia de los cordones industriales tipo SOOW de 600 V, los alimentadores mineros soportan abrasión severa sobre roca fracturada. Además, operan sumergidos en agua ácida y resisten altos esfuerzos de tracción mecánica. Para estandarizar los criterios técnicos de esta guía, definimos cuatro conceptos esenciales de ingeniería eléctrica minera.

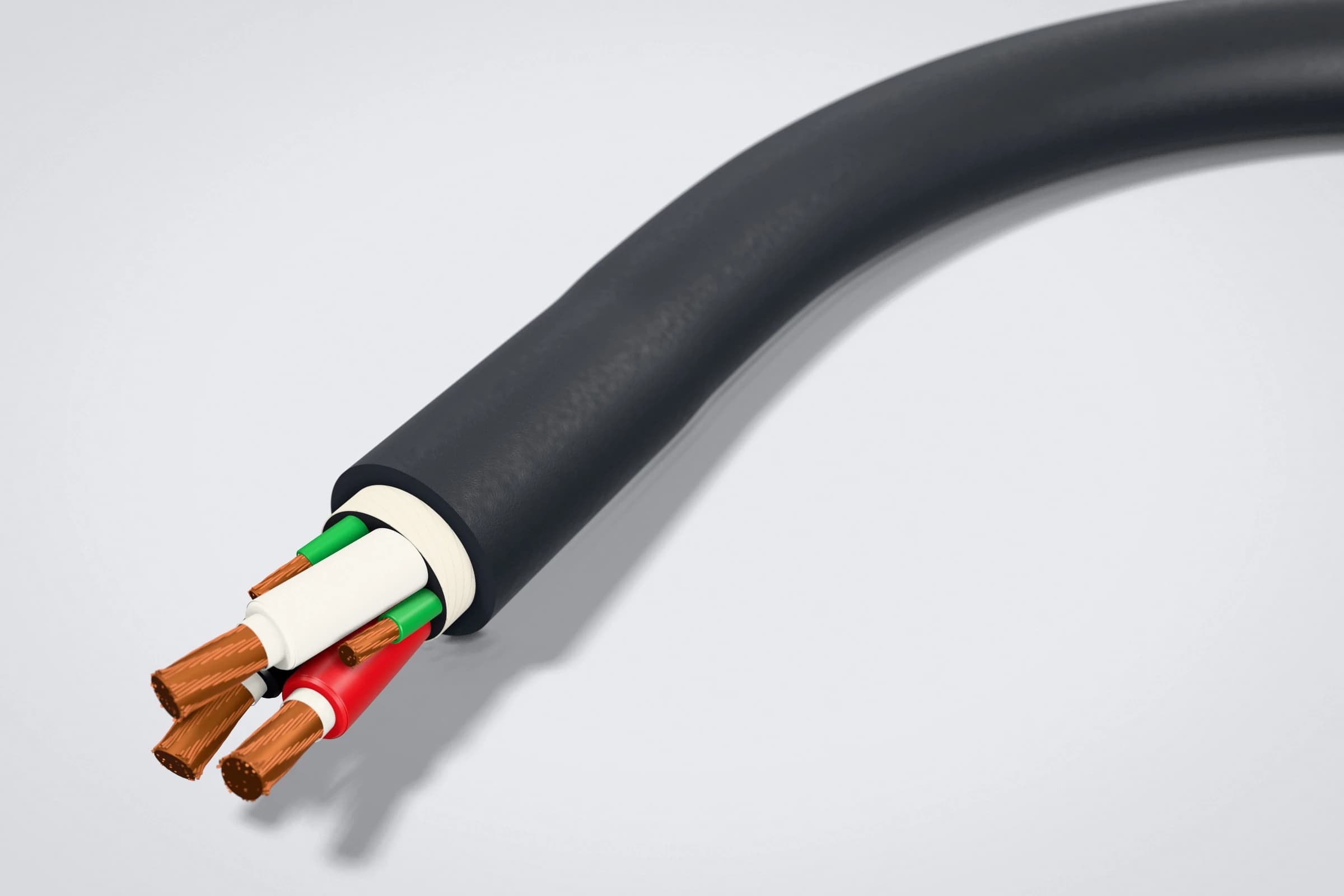

• Cable Type G 2000V es un cable portátil de potencia de servicio pesado con aislamiento termofijo para 2,000 V y múltiples tierras dispuestas simétricamente sin hilo piloto.
• Tierra simétrica dividida se define como la arquitectura geométrica donde la sección total de puesta a tierra se fracciona en tres o cuatro conductores iguales alojados en los intersticios exteriores.
• Impedancia de secuencia cero consiste en la oposición resistiva e inductiva que presenta el circuito de retorno por tierra ante una corriente de falla monofásica hacia la carcasa metálica.
• Factor de corrección por número de conductores representa el multiplicador térmico (0.80 para cuatro conductores activos según ICEA S-75-381) que ajusta el amperaje por calentamiento mutuo dentro del cable.

En un cable convencional con un solo hilo de tierra asimétrico, el flujo magnético de cortocircuito depende de cuál fase sufra la falla. Si la fase averiada se ubica en el extremo opuesto al hilo de tierra único, la distancia entre centros magnéticos aumenta. En consecuencia, la reactancia inductiva del lazo de falla sube y retrasa el disparo magnético del interruptor en la subestación.

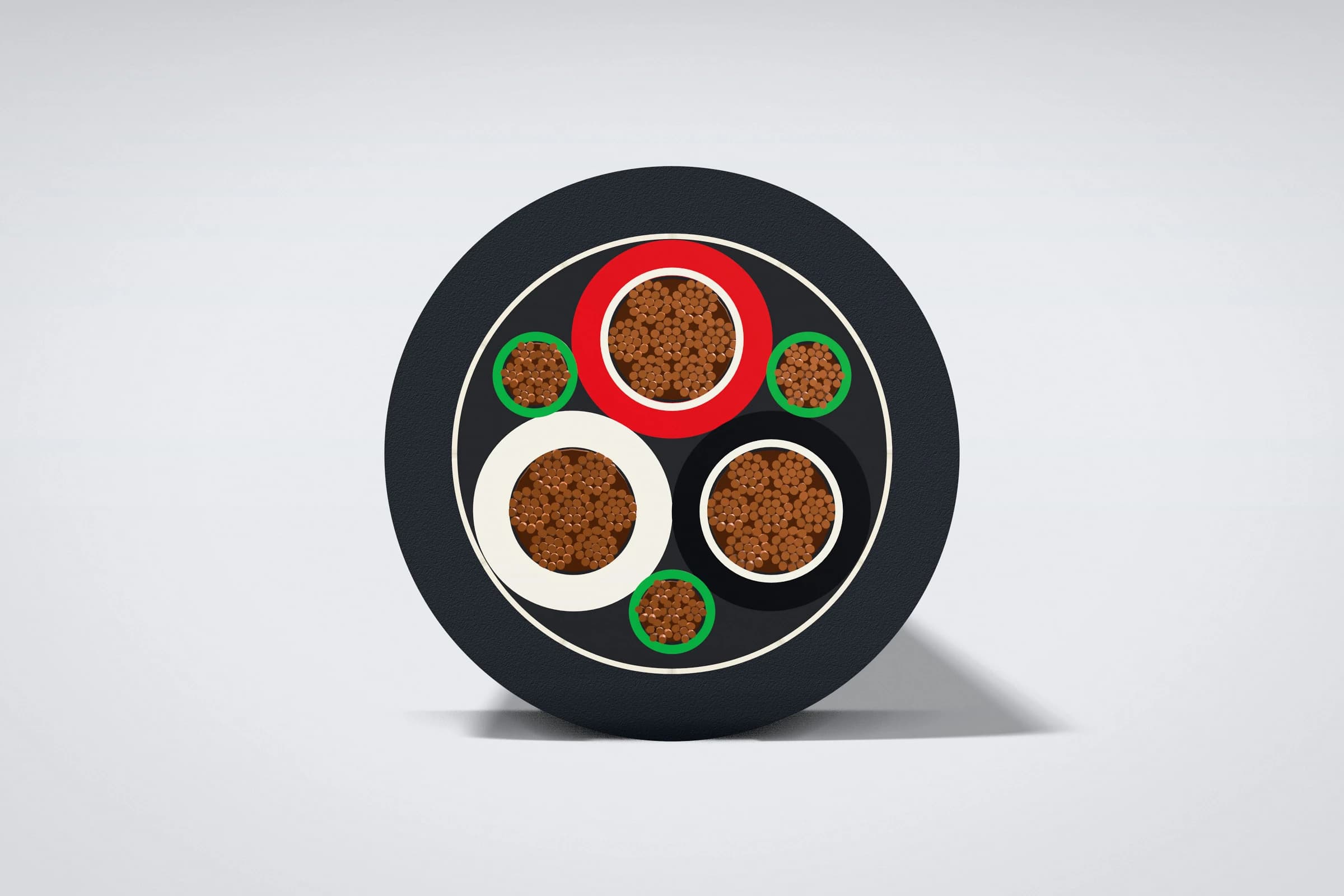

Por el contrario, el diseño Type G 2000V de TEBAOFLEX coloca un conductor de tierra dentro de cada valle intersticial del cableado planetario. En la configuración de tres conductores (3/C), se instalan tres tierras idénticas separadas a 120 grados geométricos. Asimismo, en la versión tetrapolar de cuatro conductores (4/C), se disponen cuatro tierras separadas a 90 grados exactos.

Hallazgo de ingeniería: En planta medimos la inductancia mutua en muestras de cable mediante puente LCR a 60 Hz para validar esta geometría simétrica. Al dividir el cobre de tierra en tres o cuatro hilos intersticiales conectados en paralelo, la reactancia de secuencia cero baja un 18.5% (Protocolo FAT TEBAOFLEX, 2026) frente al diseño asimétrico. Además, esta disposición llena los valles exteriores sin requerir cordones de relleno polimérico excesivos. Por ejemplo, esto genera un perfil cilíndrico compacto que reparte el aplastamiento radial cuando un vehículo utilitario pisa el cable en rampa.

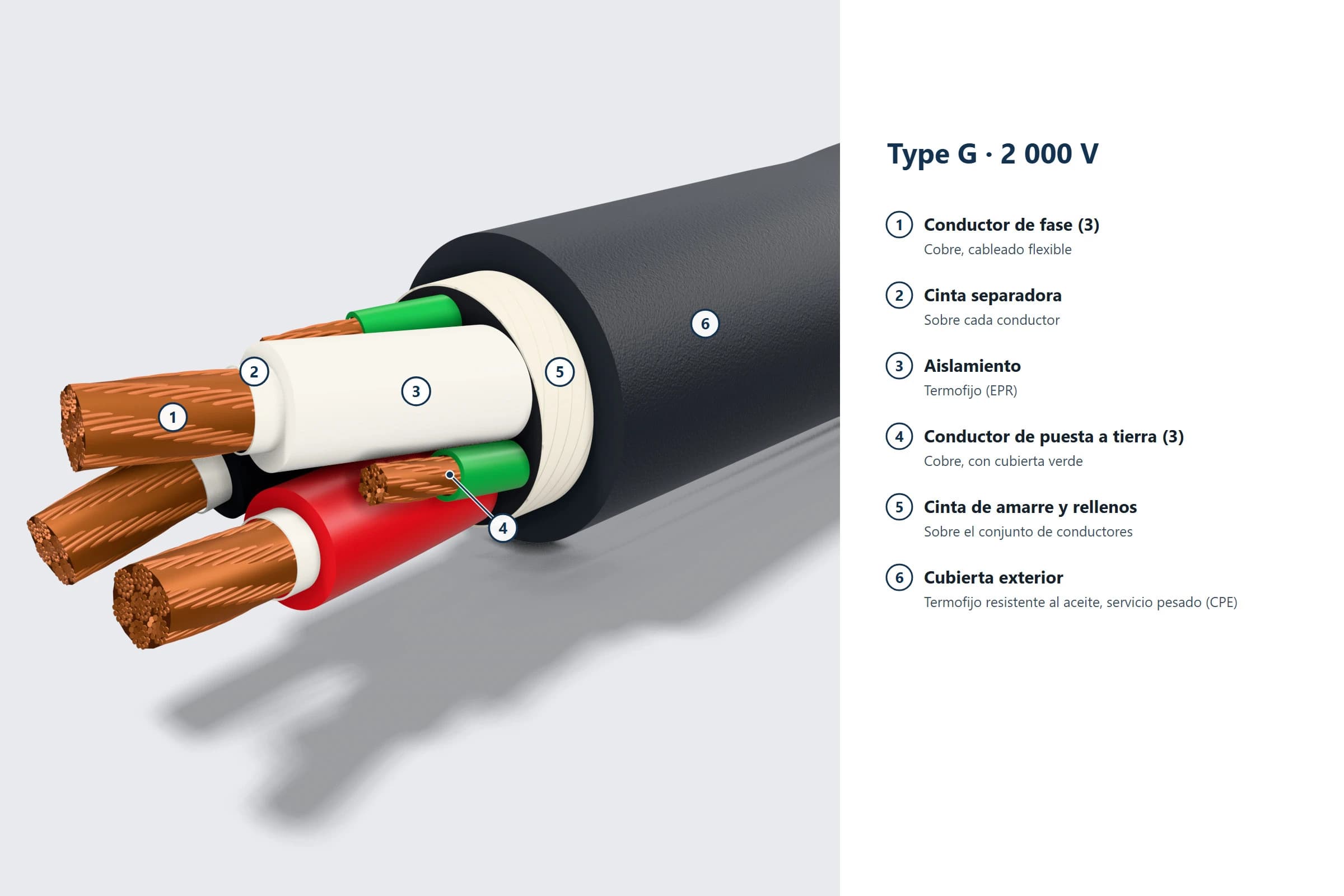

Arquitectura Constructiva: Radiografía de las 6 Capas del Cable Type G 2000V.

La durabilidad de un cable portátil en bancos de bombeo depende de la unión mecánica entre el conductor, el aislamiento y la cubierta. Aunque la red secundaria opere a 480 V o 600 V, especificar aislamiento clase 2,000 V bajo ICEA S-75-381 / NEMA WC 58 (sitio externo) aporta mayor espesor dieléctrico. Por lo tanto, se previenen fallas prematuras por punzonamiento mecánico.

A continuación detallamos la función de ingeniería de cada componente estructural fabricado en nuestra planta.

Ventaja del aislamiento de 2000V en redes de 480V y 600V.

Muchos jefes de mantenimiento evalúan sustituir los cordones SOOW de 600 V por cables mineros Type G 2000V en bombas sumergibles de 480 V. Para un calibre 2 AWG, la norma ICEA exige una pared aislante de 2.03 mm (80 mils) en clase 2,000 V. En contraste, un cable de 600 V solo ofrece 1.52 mm (60 mils). Ese incremento del 33.5% (ICEA S-75-381, 2021) en pared dieléctrica absorbe impactos de roca sin fisurarse. Además, el cable Type G incluye tierras dedicadas en los intersticios sin sacrificar un conductor principal como tierra física.

Configuraciones de 3 vs. 4 Conductores: Amperaje y Tablas ICEA S-75-381.

El cable Type G destaca dentro del estándar ICEA S-75-381 / NEMA WC 58 (sitio externo) porque se fabrica tanto en 3 conductores (`3/C`) como en 4 conductores (`4/C`). Esta versatilidad técnica atiende dos esquemas de distribución muy distintos dentro de la operación minera.

1. Type G de 3 Conductores (`3 Fases + 3 Tierras Divididas`). Se emplea en cargas trifásicas equilibradas de tres hilos sin requerimiento de neutro. Por ejemplo, alimenta motores de bombas sumergibles, compresores estacionarios de tornillo, ventiladores axiales secundarios y trituradoras portátiles de superficie.
2. Type G de 4 Conductores (`3 Fases + 1 Neutro + 4 Tierras Divididas`). Resulta indispensable en tableros de distribución eléctrica temporal conectados en estrella puesta a tierra (480Y/277 V o 208Y/120 V). De este modo, alimenta simultáneamente máquinas de soldar trifásicas y torres de iluminación LED monofásicas sin requerir transformadores auxiliares en el frente.

Como muestra la gráfica anterior, el cuarto conductor transporta corrientes de desequilibrio y armónicos de tercer orden originados por fuentes conmutadas. Por ello, opera como un cuarto conductor activo generador de calor. Según el Anexo H de ICEA S-75-381 / NEMA WC 58 (sitio externo), el amperaje del cable tetrapolar se ajusta al 80.0% (ICEA S-75-381, 2021) de la capacidad del cable trifásico equivalente a 40 °C ambiente.

Tabla de Especificaciones Dimensionales y Eléctricas: Cable Type G 2000V (`3/C` vs. `4/C`).

La siguiente tabla resume los parámetros dimensionales, calibres de tierra dividida, diámetros exteriores nominales y capacidades de corriente al aire libre a 40 °C.

Criterio Normativo NOM-023-STPS-2012: ¿Cuándo usar Cable Type G vs. Type G-GC?

En las auditorías eléctricas bajo la NOM-023-STPS-2012 (sitio externo) es fundamental distinguir dónde aplica el cable Type G (sin piloto). Asimismo, el ingeniero debe identificar cuándo resulta obligatorio instalar el cable minero Type G-GC con piloto. La selección depende de la movilidad de la carga y del esquema de protección en la subestación alimentadora.

1. Aplicaciones óptimas para el Cable Type G 2000V (`3/C` y `4/C`).

El cable Type G se destina a equipos estacionarios, semi-móviles o reubicables donde la puesta a tierra puede inspeccionarse visualmente. También se aplica donde el interruptor alimentador carece de relevador de monitoreo de hilo piloto.

• Bancos de Bombas Sumergibles y Desagüe de Rampa (`3/C`). Las bombas de achique en cárcamos operan sumergidas de manera fija durante semanas. Su arrancador utiliza protección de falla a tierra por secuencia cero (50G / 51G), sin monitor de hilo piloto. Usar Type G 3/C evita dejar un conductor piloto desconectado dentro de la caja de conexiones.
• Centros de Distribución Temporal y Subestaciones Skid (`4/C`). En obras de profundización de tiros y talleres subterráneos, los tableros requieren tres fases, neutro y tierra. Como el cable Type G-GC solo se fabrica con tres fases, el cable Type G de 4 conductores es la solución exacta para redes de 480Y/277 V o 220Y/127 V.
• Plantas Móviles de Trituración, Cribado y Bandas Transportadoras. Los alimentadores tendidos sobre soportes entre el generador y los motores estacionarios de las bandas operan sin arrastre dinámico continuo.

2. Cuándo es obligatorio especificar Cable Type G-GC 2000V.

Cuando el cable alimenta maquinaria móvil autopropulsada de extracción sujeta a arrastre constante sobre galería, el esfuerzo mecánico es extremo. Tal es el caso de jumbos electrohidráulicos, ancladores de roca, cargadores LHD eléctricos o minadores continuos. En esos equipos móviles se exige instalar cable Type G-GC 2000V. Su conductor piloto aislado #8 AWG o #10 AWG dispara el interruptor en menos de 100 ms ante cualquier rotura del hilo de tierra.

Verificación en Planta (FAT) y Control de Calidad TEBAOFLEX (`Orden TFX-MX-2605-TG4C`).

En TEBAOFLEX demostramos la confiabilidad eléctrica con mediciones de laboratorio trazables antes del embarque, nunca con promesas comerciales sin respaldo. Nuestra metodología de calidad somete el 100.0% (Protocolo FAT TEBAOFLEX, 2026) de los carretes fabricados a ensayos eléctricos y dimensionales bajo ICEA S-75-381 / NEMA WC 58 (sitio externo).

Datos de laboratorio FAT: A continuación presentamos el protocolo real de Pruebas de Aceptación en Fábrica (FAT) ejecutado por nuestro laboratorio de alta tensión. Este registro corresponde a la orden TFX-MX-2605-TG4C por 1,200 metros (en 4 carretes de 300 m) de cable Type G 2000V 4x2 AWG + 4x8 AWG (EPR/CPE) para un proyecto en Durango, México.

Un dato clave de este protocolo es la medición de las cuatro tierras intersticiales de 8 AWG. Cuando el electricista conecta los cuatro hilos de tierra en paralelo en el gabinete, la resistencia combinada baja a 0.515 Ω/km. Este valor iguala la resistencia del conductor de fase 2 AWG (0.514 Ω/km). Así supera ampliamente el mínimo del 50.0% (ICEA S-75-381, 2021) de área de fase exigido por la norma.

Empaque de Exportación, Longitudes a Medida y Logística hacia México.

En proyectos mineros, recibir carretes con empalmes intermedios de fábrica o daños por humedad marítima retrasa la puesta en marcha. Por ello, nuestro protocolo de despacho internacional integra controles estrictos de protección física y trazabilidad por carrete.

• Tramos Continuos Libres de Empalmes. Fabricamos cada bobina de cable Type G 2000V en longitudes continuas exactas según su listado de circuitos (tales como 150 m, 250 m, 300 m o 500 m).
• Marcaje en Relieve (Hot-Embossing) y Metrado Secuencial. La cubierta de CPE lleva grabado en bajorrelieve permanente el código TEBAOFLEX CABLE - TYPE G 2000V - 4/C 2 AWG + 4X8 AWG GROUND - EPR/CPE - ICEA S-75-381 - MSHA. Además, incluye marcas métricas secuenciales cada metro para agilizar los cortes en almacén.
• Carretes Tratados NIMF-15 (ISPM-15). Bobinamos el cable sobre carretes de madera fumigada reforzada con acero. Finalmente, sellamos ambos extremos con capuchones termocontraíbles para bloquear el salitre marítimo rumbo a Manzanillo o Lázaro Cárdenas.

Recomendaciones de Instalación y Preguntas Frecuentes (FAQ).

1. Equipotencializar todas las tierras divididas. Nunca corte ni deje flotando ninguno de los tres o cuatro conductores intersticiales de tierra dentro de las clavijas. Conecte todos los hilos mediante terminales de compresión a la barra común para conservar el 100.0% (ICEA S-75-381, 2021) de la capacidad de falla.
2. Respetar el radio mínimo de curvatura. Durante el tendido en galerías, mantenga un radio interior mínimo de 6 veces el diámetro exterior para calibres hasta 2 AWG. En calibres mayores de 1/0 AWG a 500 kcmil, mantenga un radio mínimo de 8 veces el diámetro total.
3. Aplicar derating térmico si opera en carrete. Cuando el cable Type G opere enrollado en carretes auxiliares, aplique los factores térmicos de la Tabla H-2 de ICEA S-75-381. Estos multiplicadores corresponden a 0.85 para 1 capa, 0.65 para 2 capas y 0.45 para 3 capas.

¿Cuál es la diferencia principal entre el cable Type G y el cable Type G-GC de 2000V?

El cable Type G cuenta únicamente con conductores de fase (3 o 4) y conductores de puesta a tierra simétricos divididos (3 o 4) en los intersticios. En cambio, el cable Type G-GC sustituye una de las tierras intersticiales por un conductor piloto aislado de verificación de tierra (Ground-Check) para monitoreo continuo en maquinaria móvil.

¿Por qué el cable Type G de 3 conductores lleva 3 tierras y el de 4 conductores lleva 4 tierras?

Al dividir el conductor de puesta a tierra en 3 o 4 hilos iguales ubicados en cada valle exterior entre los conductores principales, el cable logra una sección transversal circular perfecta. Además, iguala la impedancia magnética de secuencia cero frente a fallas en cualquiera de las fases.

¿En qué aplicaciones mineras de México se prefiere el cable Type G de 4 conductores sobre el Type G-GC?

El cable Type G de 4 conductores se especifica en tableros de distribución eléctrica temporal, bombas sumergibles con controles a 277V o 120V y plantas móviles de trituración. También alimenta sistemas de iluminación de rampa que requieren 3 fases más un conductor neutro dedicado, configuración inexistente en la familia Type G-GC.

¿Qué factor de reducción de amperaje aplica al pasar de un cable Type G de 3 conductores a uno de 4 conductores?

De acuerdo con la Tabla H-1 de la norma ICEA S-75-381 / NEMA WC 58, el cuarto conductor opera como neutro activo o cuarta fase portadora de corriente. Por consiguiente, la capacidad de conducción continua se reduce al 80.0% (ICEA S-75-381, 2021) respecto al cable de 3 conductores del mismo calibre.
