PARÁMETRO 01
Ciclo de trabajo
Enrollado y desenrollado bajo tensión mecánica constante, flexión alternada en poleas de desvío y aceleraciones frecuentes.
Condición Verificada en Terreno
TEBAOFLEX · AplicacionesICEA / NEMA / NOM
Equipos mineros móviles
Cables de alta flexibilidad para enrolladores motorizados, festones y maquinaria móvil de extracción y transporte de mineral.
ESQUEMA DE OPERACIÓN
Foto: Smokeyharry · CC BY-SA 4.0
01 / CONDICIONES DE SERVICIO
Contexto operativo y entorno de instalación
Variables ambientales, dinámicas y de tendido que definen los requisitos de protección dieléctrica y mecánica.
PARÁMETRO 02
Maquinaria receptora
Grúas portuarias y mineras, apiladoras y recuperadoras de concentrado (stackers/reclaimers), carros de transferencia y trituradoras móviles.
Condición Verificada en Terreno
PARÁMETRO 03
Configuración del carrete
Tambores cilíndricos monospira, tambores multiespira de varias capas o canastas colectoras por gravedad.
Condición Verificada en Terreno
02 / EVIDENCIA VISUAL EN CAMPO
Galería operativa y anatomía de construcción
Registro fotográfico y estructural de condiciones operativas reales, esfuerzos mecánicos de arrastre y sección transversal del conductor.

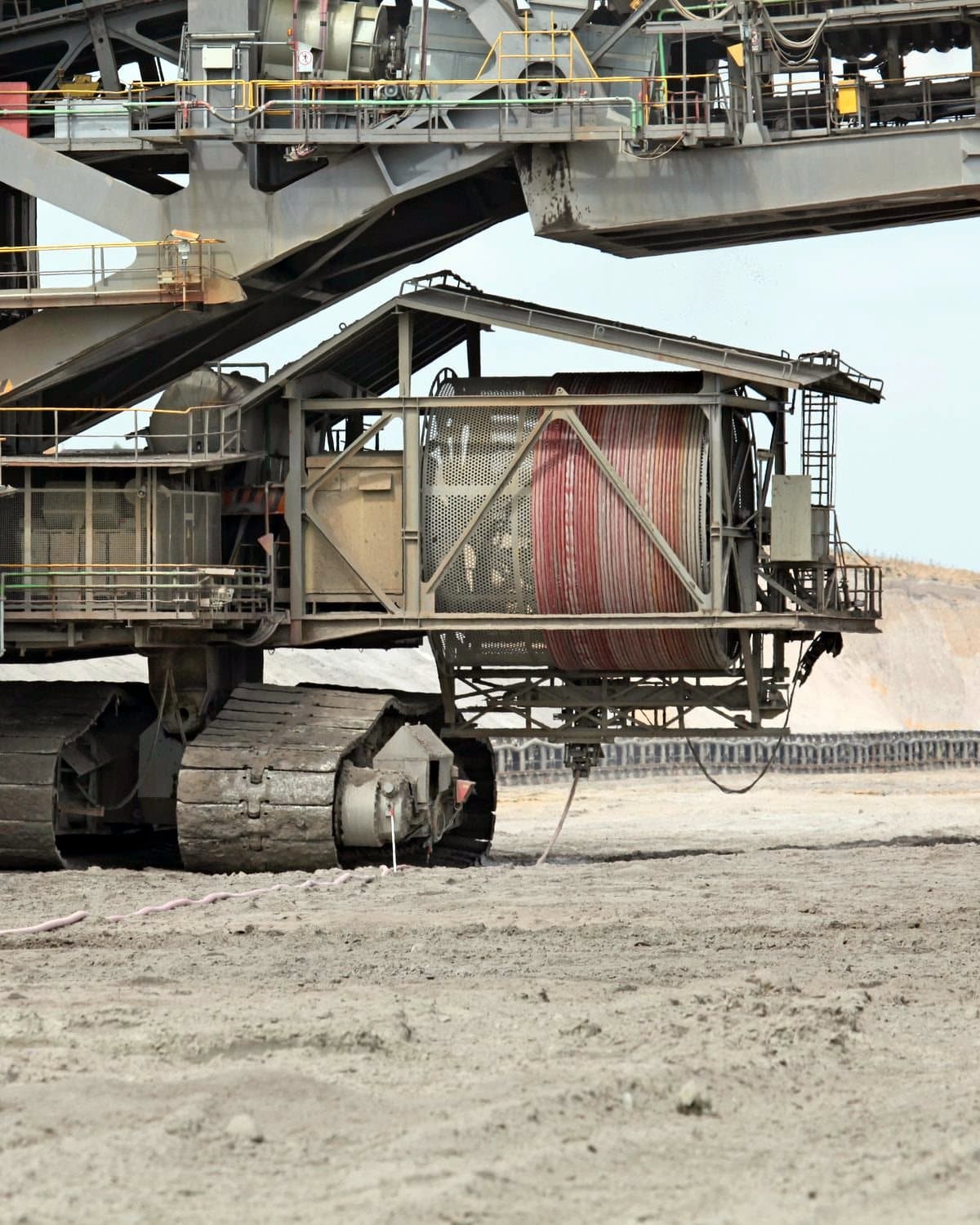

ENROLLADORES MOTORIZADOS
Velocidad: Hasta 120 m/min
REG-01
Carretes Motorizados y Festones Industriales
Aplicaciones de bobinado rápido en tambores cilíndricos y sistemas de festones para grúas portuarias, apiladoras y carros de transferencia.
INSPECCIÓN TÉCNICANOM / ICEA ✓
CICLOS DE FLEXIÓN
Ciclos: > 50,000 giros
REG-02
Flexión Dinámica en Poleas de Guía

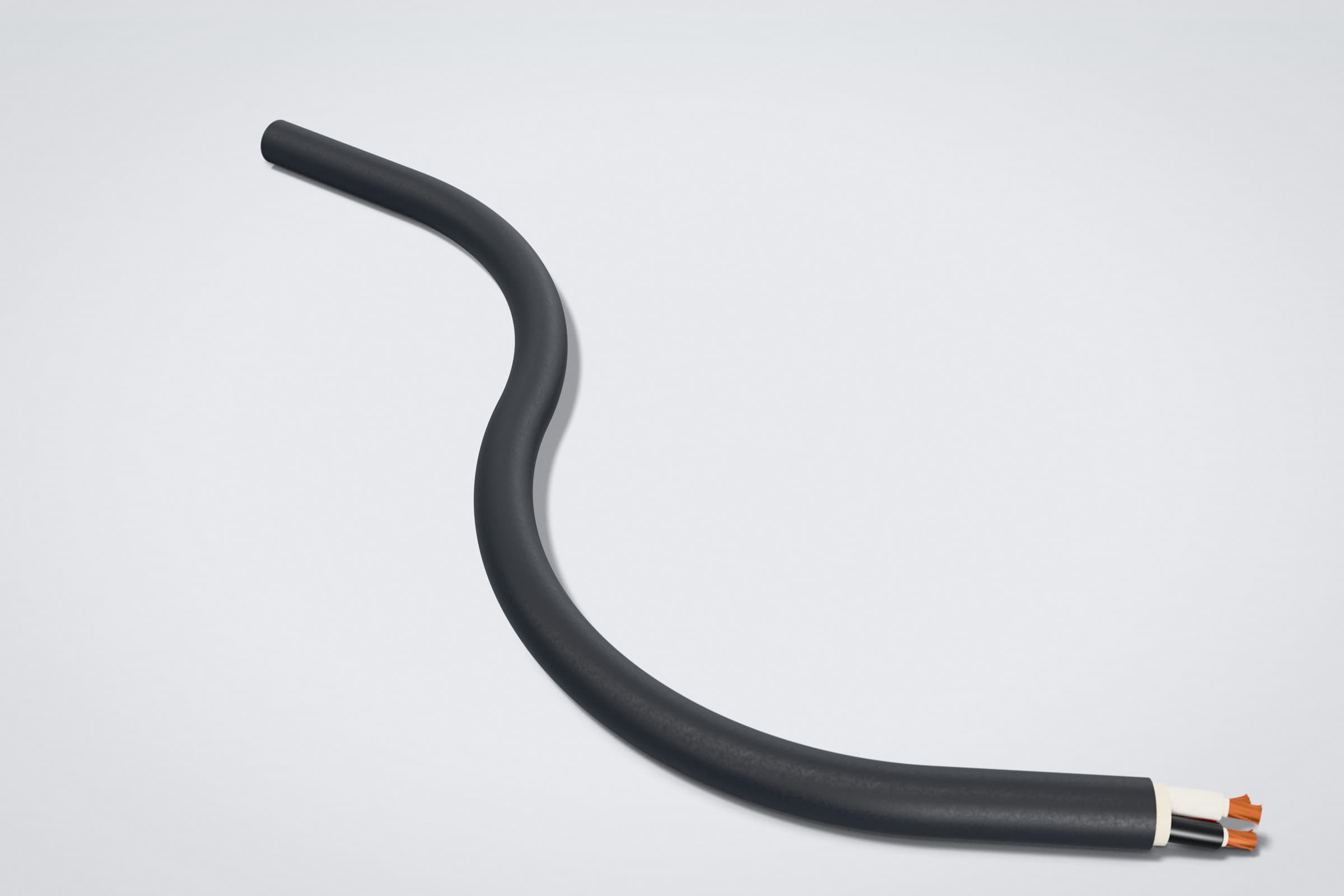

Conductores con trenzado de hilos finos Clase I/K diseñados para soportar millones de ciclos de curvatura alterna en poleas deflectoras.
INSPECCIÓN TÉCNICANOM / ICEA ✓
ANATOMÍA ESTRUCTURAL
Conductor: Cobre Clase I/K
REG-03

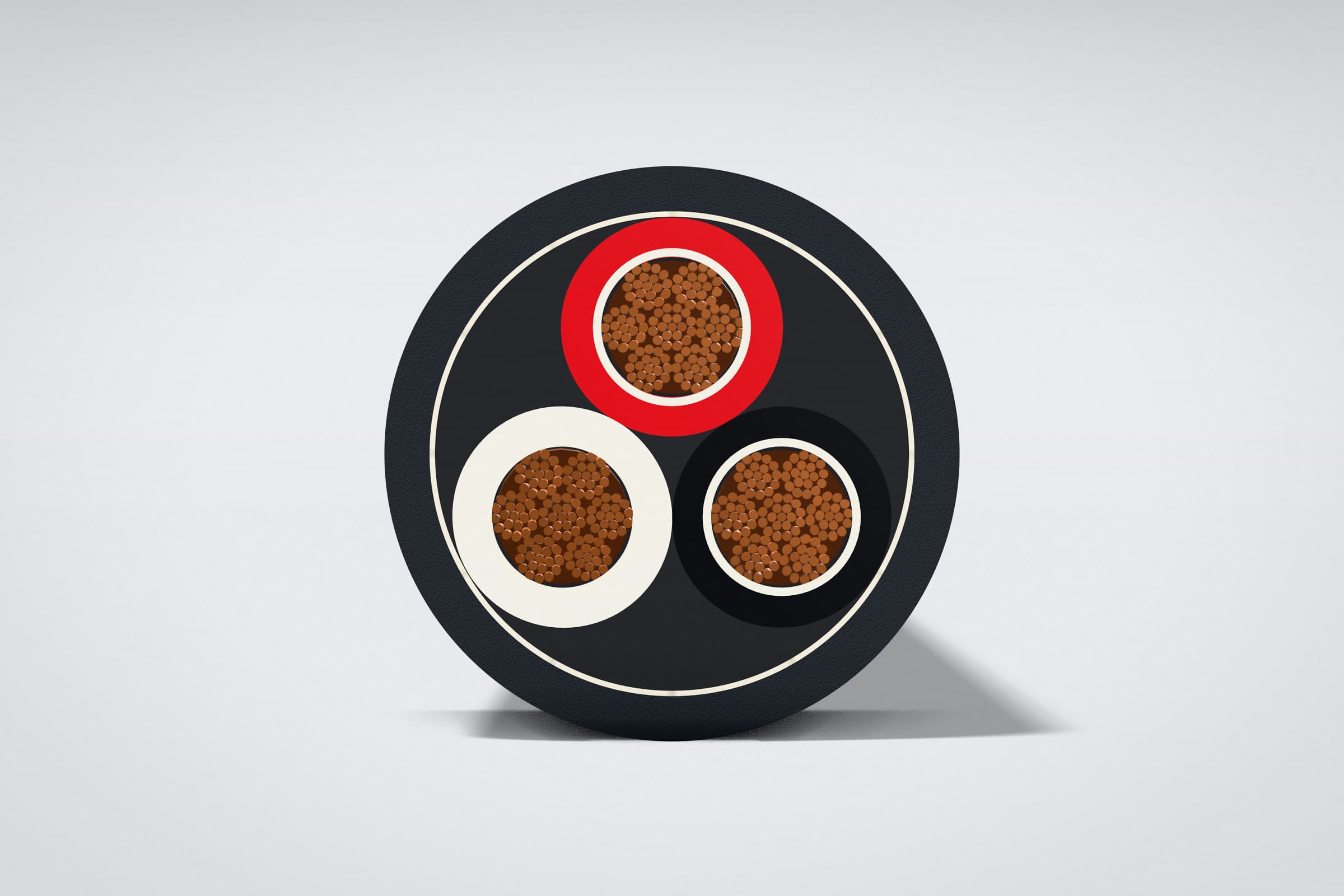

Geometría Antitorsión Multiconductora
Paso de cableado corto y balanceado con relleno vulcanizado de alta adherencia para neutralizar pares de torsión y prevenir "jaula de ardilla".
INSPECCIÓN TÉCNICANOM / ICEA ✓
PROCESO FABRICACIÓN
Cubierta: CPE Termofijo 90 °C
REG-04
Extrusión y Vulcanizado de Cubierta CPE
Extrusión a presión que llena todos los intersticios entre conductores, garantizando solidez mecánica y máxima flexibilidad ante tracción.
INSPECCIÓN TÉCNICANOM / ICEA ✓
03 / DIAGRAMA UNIFILAR & RUTEO DE POTENCIA
Arquitectura eléctrica de distribución en faena
Esquema secuencial de potencia desde la acometida primaria o subestación de superficie hasta el frente de arranque y maquinaria móvil pesada.
ETAPA 01
480 V / 600 V / 2,000 V ACAlimentación de Red Fija / Centro de Control
CABLE RECOMENDADO
Tablero de distribución o barra colectora
Punto fijo de suministro con protecciones magnetotérmicas, relé de sobrecorriente y sensor de temperatura para la línea del enrollador.
PARÁMETROS CLAVE:
- ▸Protección contra sobrecargas térmicas
- ▸Desconectador seccionador bajo carga
- ▸Filtro contra armónicos de variador
ETAPA 02
600 V – 2,000 V ACAlimentador Central al Anillo Rozante
CABLE RECOMENDADO
Cable semiflexible Type G o Type W
Conexión fija desde la toma central hasta el colector de anillos rozantes (slip-ring assembly) en el centro del tambor del equipo.
PARÁMETROS CLAVE:
- ▸Paso protegido dentro de la estructura
- ▸Terminales con doble compresión hexagonal
- ▸Anillos colectores con aislamiento reforzado
ETAPA 03
600 V – 2,000 V ACTambor Enrollador / Carrete Motorizado
CABLE RECOMENDADO
Cable de carrete Type G-GC o Type W
Mecanismo de bobinado con control de par dinámico que mantiene la tensión mecánica constante durante la traslación de la máquina.
PARÁMETROS CLAVE:
- ▸Tambores monospira o multiespira
- ▸Polea guía compensadora con amortiguador
- ▸Control sincronizado con el motor de marcha
ETAPA 04
480 V / 600 V AC + ControlDistribución a Motores e Instrumentación
CABLE RECOMENDADO
Cable multiconductor con tierras divididas
Alimentación interna hacia los motores de accionamiento, izaje, bombas hidráulicas y sistemas PLC de mando a bordo.
PARÁMETROS CLAVE:
- ▸Conductores de tierra distribuidos
- ▸Cero interferencia electromagnética
- ▸Excelente radio de curvatura en espacios reducidos
04 / INGENIERÍA DE SELECCIÓN
Matriz de especificación de cables por equipo minero
Criterios técnicos recomendados para especificar el tipo de cable, calibres estándar y configuración de conductores según la severidad operativa de cada máquina.
| Maquinaria / Equipo | Tensión | Cable Sugerido | Calibres Habituales | Factor Mecánico Crítico | Normativa |
|---|---|---|---|---|---|
| Grúas pórtico y grúas de muelle (STS / RTG) | 480 V / 1,000 V | Type G-GC / Type W | 3×2/0 AWG a 3×350 kcmil | Velocidad de traslación rápida y flexión continua en tambor monospira | ICEA S-75-381 / NOM-001 Art. 610 |
| Apiladoras y recuperadoras de mineral (Stacker / Reclaimer) | 1,000 V / 2,000 V | Type G-GC | 3×4/0 AWG a 3×500 kcmil | Largos recorridos sobre pistas de acopio y tensión constante | ICEA S-75-381 / NOM-001 Art. 400 |
| Carros de transferencia y tolvas móviles en planta | 600 V / 1,000 V | Type W (4 o 5 conductores) | 4×6 AWG a 4×1/0 AWG | Movimientos de vaivén cíclicos en festones o canastas colectoras | NOM-001 Art. 400 / ICEA S-75-381 |
| Trituradoras móviles sobre orugas | 480 V / 600 V | Type G / Type G-GC | 3×2/0 AWG a 3×4/0 AWG | Impacto por vibración del rotor y arrastre periódico entre frentes | NOM-001-SEDE / ICEA S-75-381 |
| Electroimanes y cucharas bivalvas (Grabs) | 600 V / 1,000 V | Type W (servicio extra rudo) | 3×4 AWG a 3×1/0 AWG | Torsión axial severa en izaje vertical y choque mecánico directo | ICEA S-75-381 / MSHA CFR 30 |
* Conductores fabricados en cobre suave con cableado clase flexible de paso corto según ASTM B172 / B174.
INGENIERÍA A MEDIDA DISPONIBLE05 / NORMATIVA Y SEGURIDAD CRÍTICA
Requisitos del cable para el proyecto
Criterios de dimensionamiento electrotécnico y diseño constructivo que deben satisfacer los cables para operar con seguridad en esta faena.
Normativa Minera de Referencia
- ▪NOM-001-SEDE-2012: Art. 400 (Cordones) y Art. 680 (Minas)
- ▪NOM-023-STPS-2012: Seguridad en minería subterránea y a cielo abierto
- ▪ICEA S-75-381 / NEMA WC 58: Cables de potencia portátiles mineros
- ▪Ensayos FT1 / FT4: Retardo a la propagación de flama y cubierta autoextinguible
FLEXIBILIDAD DINÁMICANOM / ICEA VERIFICADO
Conductor extraflexible
Cobre suave estañado con cableado de hilos finos (ASTM Clase I o superior) que absorbe la fatiga por flexión prolongada sin rotura de hilos.
ESPECIFICACIÓN TÉCNICANOM / ICEA VERIFICADO
Geometría antitorsión
Paso de cableado corto y balanceado con relleno extruido a presión que fija las almas en su posición geométrica frente al par de giro.
RESISTENCIA MECÁNICANOM / ICEA VERIFICADO
Resistencia a tracción dinámica
Armadura o refuerzo trenzado de poliéster de alta tenacidad que soporta el tiro del enrollador sin estirar los conductores de cobre.
06 / DIRECTRICES DE CAMPO
Criterios de instalación, maniobra y vida útil del cable
Pautas operativas de ingeniería para maximizar la vida útil en faena, evitar esfuerzos excesivos de tiro y salvaguardar la integridad del personal minero.
01MANUAL DE OPERACIÓN
Geometría del Tambor y Capas de Bobinado
Factor de reducción: 2 capas (0.80), 3 capas (0.70)
Disipar el calor y evitar sobretensiones en tambor.
Cuando el cable se enrolla en múltiples capas superpuestas en el tambor, la disipación térmica disminuye drásticamente. Es imprescindible aplicar el factor de corrección de ampacidad según NOM-001.
CUMPLIMIENTONOM-023-STPS / ICEA
02MANUAL DE OPERACIÓN
Alineación de Poleas de Desvío
Ángulo de ataque fleet angle ≤ 1.5° respecto al plano
Evitar ángulos de deflexión lateral (Fleet Angle).
Un ángulo de desviación mayor a 1.5° genera esfuerzos torsionales asimétricos sobre los conductores, provocando la deformación en tirabuzón o "sacacorchos" de la cubierta exterior.
CUMPLIMIENTONOM-023-STPS / ICEA
03MANUAL DE OPERACIÓN
Aceleración y Frenado Controlados
Aceleración máxima a ≤ 0.4 m/s² en traslación
Limitar los choques dinámicos de tracción.
Configurar rampas suaves de aceleración y desaceleración en el variador de frecuencia. Los tirones bruscos multiplican la tensión mecánica instantánea sobre los filamentos de cobre suave.
CUMPLIMIENTONOM-023-STPS / ICEA
04MANUAL DE OPERACIÓN
Inspección de Anillos Colectores (Slip Rings)
Termografía periódica cada 3 meses
Evitar arcos y puntos calientes en bornes giratorios.
Verificar la presión de las escobillas de grafito y la limpieza de los anillos rozantes en el tambor. Un contacto defectuoso produce sobrecalentamiento que daña el extremo del cable.
CUMPLIMIENTONOM-023-STPS / ICEA
07 / TOMA DE DATOS TÉCNICOS
Qué incluir en su solicitud de proyecto
Para agilizar la memoria de cálculo, dimensionamiento y cotización precisa, envíe los siguientes parámetros de su faena minera.
LISTA DE PARÁMETROS PARA MEMORIA DE CÁLCULO
Velocidad y aceleración
Velocidad de traslación del equipo (m/min) y aceleración de arranque para calcular la tensión de tiro.
Radio de poleas y tambores
Diámetro de los tambores y poleas guías para verificar cumplimiento del radio mínimo de curvatura.
Tensión y número de polos
Tensión requerida (600 V / 2000 V) y necesidad de pares de control o telecomando integrados.
Cables relacionados
Cables relacionados con esta aplicación
Cables portátiles y de alimentación con características constructivas aptas para este régimen de trabajo.
Cable de energía portátil tipo G-GC
Cable portátil multiconductor para alimentar equipos y maquinaria móviles. Además de los conductores de fase, lleva conductores de puesta a tierra y un conductor aislado de verificación de tierra, que se conecta al circuito de monitoreo de continuidad de tierra del equipo.
Tensión:2,000 VCalibres:12 AWG a 500 kcmil (3.31 a 253 mm²)Temperatura:90 °C, máxima del conductor
Cable de energía portátil tipo G
Cable portátil multiconductor para alimentar equipos y maquinaria móviles. Lleva conductores de fase y conductores de puesta a tierra, sin conductor de verificación de tierra.
Tensión:2,000 VCalibres:12 AWG a 500 kcmil (3.31 a 253 mm²)Temperatura:90 °C, máxima del conductor
Cable de energía portátil tipo W
Cable portátil para alimentar equipos móviles o portátiles. Según ICEA no lleva conductor de puesta a tierra ni de verificación de tierra. La NOM-001-SEDE-2012 admite de 1 a 6 conductores de 12 AWG a 500 kcmil, y un conductor de 501 a 1,000 kcmil.
Tensión:2,000 VCalibres:12 AWG a 500 kcmil (3.31 a 253 mm²); de un conductor, hasta 1,000 kcmil (507 mm²)Temperatura:90 °C, máxima del conductor
