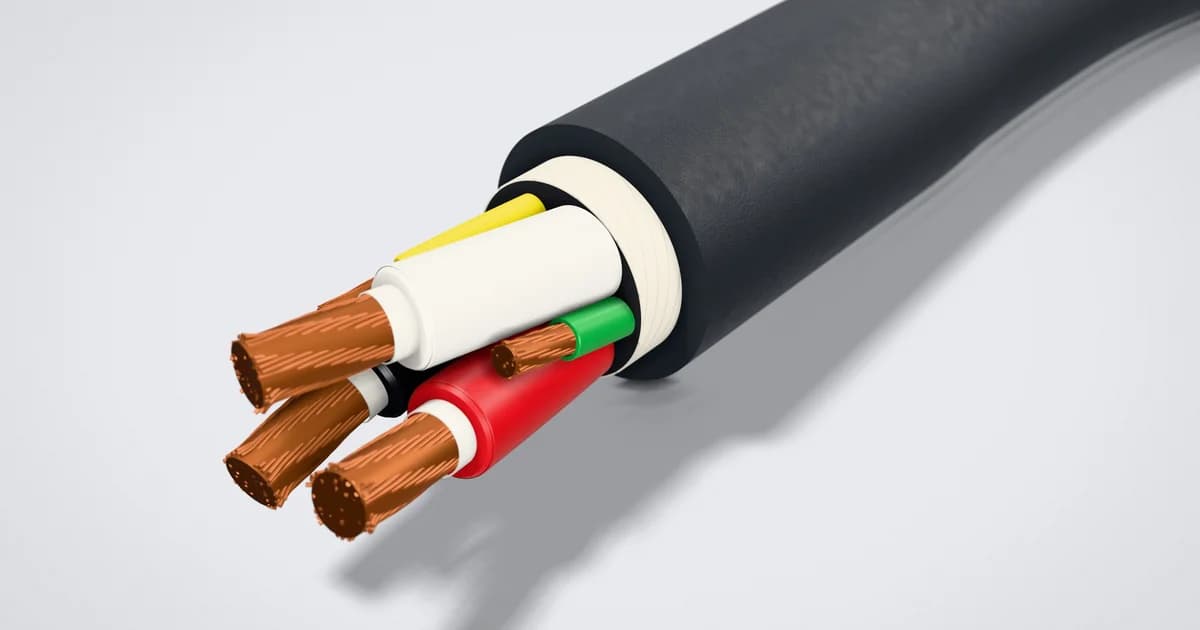

Artículo Técnico EspecializadoEmpalmes de Potencia en Cables SHD-GC y Type G-GC: Cold-Shrink vs. Vulcanizado y NOM-023
Resumen Técnico
Comparativa de ingeniería entre empalmes de potencia en frío (Cold-Shrink) y vulcanizados en caliente para cables mineros SHD-GC y Type G-GC bajo NOM-023.
Por Ing. Carlos Mendoza, Especialista en Cables de Potencia para Minería · Ingeniero Senior de Mantenimiento Eléctrico y Redes Subterráneas. Suma 18 años auditando empalmes de media y baja tensión en minas de México. Revisión editorial y verificación técnica por el comité de ingeniería de planta. Actualizado el 2026-10-19.
Nota
¿Cuál es el resumen técnico de parámetros de ingeniería y normativa?
Ejecutar un empalme de potencia en cables portátiles SHD-GC y cables de uso rudo Type G-GC exige reconstruir cada capa funcional del cable. Esto abarca conductor estañado, aislamiento EPR, pantalla semiconductora, malla de cobre, tierras divididas, hilo piloto y cubierta CPE. La siguiente tabla resume los parámetros normativos auditados bajo NOM-023-STPS-2012 (sitio externo) (2012) e ICEA S-75-381 (sitio externo) (2021):
| Parámetro Crítico | Especificación de Ingeniería | Norma / Verificación |
|---|---|---|
| Estándar de Empalmes de Potencia | Media tensión: IEEE Std 404 (sitio externo) (2012) · Baja tensión: UL 486C / ICEA | Seguridad minera: NOM-023-STPS-2012 (sitio externo) y MSHA 30 CFR 75.604 (sitio externo) |
| Criterio de Corte y Empalme Total | Daño > 15% en pantalla/hebras, muesca en EPR o R_aisl < 1,000 MΩ | Prohibido cubrir conductores dañados solo con cinta o manga |
| Escalonamiento Longitudinal (Stagger) | Desfase obligatorio de 120 a 150 mm entre conectores de fases A, B y C | Incremento diametral máximo admisible: +4.0 mm para tambor |
| Conectores de Compresión de Fase | Manguitos de cobre estañado de pared gruesa con bisel interior (Clase K/I) | Compresión hexagonal de 12 toneladas (2 a 3 impactos por lado) |
| Reconstrucción de Pantalla (SHD-GC) | Cintas semiconductoras vulcanizables + malla trenzada de cobre estañado | Cobertura mínima del 100% (ICEA, 2021) con soldadura o resorte constante |
| Índice de Polarización Pre-Cierre | Deshidratación a 80 °C con aire seco hasta lograr IP ≥ 2.0 | Medición con megóhmetro de 1,000 V (G-GC) o 5,000 V (SHD-GC) |
| Prueba Dieléctrica Posreparación | Ensayo VLF 0.1 Hz en campo según IEEE 400.2 (sitio externo) (2013) | Verificación de resistencia de lazo piloto Ground-Check < 1.5 Ω |
| Alternativa de Cero Empalmes | Suministro en tramos continuos a medida desde fábrica TEBAOFLEX | Certificado Mill Test Report sin empalmes de producción |
¿Qué exigencias eléctricas, mecánicas y ambientales definen esta aplicación minera?
En operaciones de equipo móvil subterráneo como jumbos y scoops y en minería a cielo abierto, los cables sufren impactos de roca y aplastamiento. Según datos de Statista Mining Safety & Maintenance (sitio externo) (2024), el 71% de los empalmes de campo que fallan en 72 horas (IEEE, 2012) tenían los tres conectores alineados en el mismo plano. Cuando se instalan tres manguitos a la misma altura en un cable Type G-GC de 2,000 V o SHD-GC, el diámetro aumenta entre 18 y 25 mm y crea un nudo rígido. Al pasar por las poleas guía o enrollarse bajo tensión de 12 a 25 kN en el carrete del equipo, toda la flexión se concentra justo en el borde de los conectores metálicos. Como consecuencia, los microhilos de cobre Clase K (ASTM B33 (sitio externo), 2020) se degüellan por fatiga antes de cumplir 2,000 ciclos. Además, la norma NOM-023-STPS-2012 (sitio externo) (2012) y MSHA 30 CFR 75.603-75.604 (sitio externo) (2023) regulan todo empalme permanente en cables portátiles. El empalme debe igualar la resistencia mecánica, aislamiento, hermeticidad y resistencia a la flama del cable original.
¿Qué definiciones técnicas gobiernan la ingeniería de empalmes mineros?
Para estandarizar los procedimientos entre los talleres eléctricos de mina y los supervisores de seguridad, definimos cuatro conceptos clave sustentados en IEEE Std 404 (sitio externo) (2012) e ICEA S-75-381 (sitio externo) (2021):

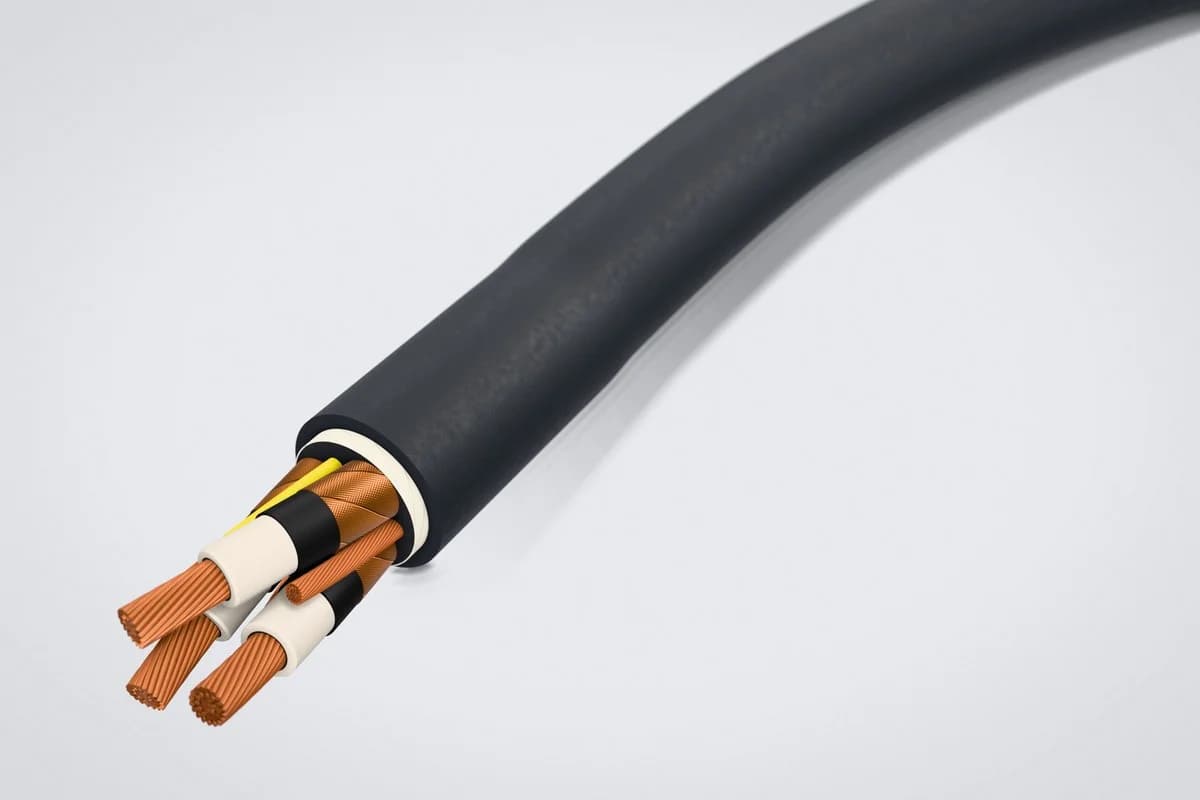

El empalme de potencia escalonado (Staggered Three-Phase Power Splice) es la unión longitudinal donde los manguitos de las tres fases, las tierras divididas y el hilo piloto se desfasan de 120 a 150 mm. De esta forma, ningún conector metálico coincide radialmente con otro, conservando el perfil cilíndrico y la flexibilidad del cable sobre el tambor. El empalme elastomérico de contracción en frío (Cold-Shrink Cable Joint) consiste en un cuerpo aislante tubular de caucho EPDM o silicona pre-expandido en fábrica sobre un núcleo espiral removible de polipropileno. Al tirar del cordón plástico en interior de mina sin necesidad de flama ni prensa térmica, el tubo colapsa con presión radial activa sobre el conector de fase y el aislamiento EPR. El empalme vulcanizado en molde caliente (Hot-Vulcanized Molded Splice) se define como el proceso termomecánico de curado en prensa metálica a 145 °C - 160 °C y 4.0 bar sobre compuesto crudo de CPE. Esto logra una reticulación química monolítica con la chaqueta original del cable. El manguito de compresión de barril acampanado para conductores Clase K/I (Flared-Barrel Flexible Conductor Connector) es el conector tubular de cobre electrolítico estañado diseñado específicamente con diámetro interior ampliado y bordes biselados para alojar conductores extraflexibles de cientos de microhilos calibre 30 AWG sin trozar las hebras periféricas durante el prensado hidráulico.
¿Cómo dimensionar el escalonamiento de fases y los conectores según el calibre del cable?
Al preparar un empalme en cables portátiles Type G-GC o cables SHD-GC, se debe calcular la ventana de pelado L_total según el paso S y el conector L_c bajo IEEE Std 404 (sitio externo) (2012). Asimismo, la resistencia eléctrica R_empalme no debe superar la del conductor intacto:
Criterio de resistencia y longitud de ventana: R_empalme / R_conductor intacto ≤ 1.00 · L_ventana = 3 · S + 2 · L_cono EPR
En un conductor minero Clase K o Clase I (ASTM B33 (sitio externo), 2020), el diámetro del haz flexible es entre 12% y 18% mayor (ICEA, 2021) que en un cable Clase B. Esto obliga al operario a recortar hilos para que entre en el barril. Esa práctica criminal reduce la sección útil y provoca la fusión del empalme a plena carga. La siguiente tabla establece las cotas de escalonamiento y selección de conectores verificadas en campo:
¿Cuáles son las cotas de escalonamiento y prensa para cables Type G-GC y SHD-GC?
| Tipo de Cable y Tensión | Calibre de Fase (AWG / kcmil) | Paso de Escalonamiento entre Fases S (mm) | Longitud Total de Ventana (mm) | Manguito Clase K/I (Longitud L_c mm) | Impactos de Dado Hexagonal (12 t) | Aumento Máximo de Diámetro Exterior (mm) |
|---|---|---|---|---|---|---|
| Type G-GC 2,000 V | 4 AWG (21.2 mm²) | 90 mm | 360 mm | 45 mm (Acampanado) | 2 por extremo | +2.5 mm (ICEA, 2021) |
| Type G-GC 2,000 V | 2 AWG (33.6 mm²) | 105 mm | 420 mm | 52 mm (Acampanado) | 2 por extremo | +3.0 mm (ICEA, 2021) |
| Type G-GC 2,000 V | 2/0 AWG (67.4 mm²) | 120 mm | 480 mm | 65 mm (Acampanado) | 3 por extremo | +3.5 mm (ICEA, 2021) |
| Type G-GC 2,000 V | 4/0 AWG (107 mm²) | 135 mm | 540 mm | 75 mm (Acampanado) | 3 por extremo | +3.8 mm (ICEA, 2021) |
| SHD-GC 5 kV / 8 kV | 2 AWG (33.6 mm²) | 140 mm | 620 mm | 60 mm (Bisel liso) | 3 por extremo | +4.0 mm (IEEE, 2012) |
| SHD-GC 15 kV (100%) | 2/0 AWG (67.4 mm²) | 160 mm | 750 mm | 75 mm (Bisel liso) | 3 por extremo | +4.2 mm (IEEE, 2012) |
| SHD-GC 15 kV (100%) | 4/0 AWG (107 mm²) | 180 mm | 840 mm | 85 mm (Bisel liso) | 4 por extremo | +4.5 mm (IEEE, 2012) |
Si el daño se limita a la chaqueta externa, revise nuestra guía sobre reparación de cubiertas con mangas termofusibles vs. vulcanizado en caliente. Además, consulte el checklist de inspección de la STPS bajo NOM-023-STPS-2012 para cables y empalmes en mina. Para terminaciones enchufables en frentes de avance, revise también nuestra guía de conectores y enchufes mineros de baja tensión (480 V a 1,000 V) con pin piloto para Type G-GC.
¿Cómo se compara el empalme Cold-Shrink frente al vulcanizado en caliente y el cable continuo?
En mantenimiento minero existe una decisión clave: aplicar un empalme en frío (Cold-Shrink) en el frente para salvar el turno, o retirar el cable al taller para vulcanizarlo en prensa caliente bajo MSHA 30 CFR 75.604 (sitio externo) (2023). La siguiente matriz comparativa evalúa ambas tecnologías frente a los empalmes de resina rígida (no aptos para enrollado) en cables portátiles apantallados de media tensión SHD-GC y cables Type G-GC:
¿Qué diferencias de desempeño existen entre empalmes en frío, vulcanizados y de resina?
| Criterio de Evaluación | Empalme Vulcanizado en Caliente Escalonado (Taller / Prensa) | Empalme Cold-Shrink Escalonado + Cubierta MSHA (Campo) | Empalme de Resina Epóxica / Poliuretano Vaciado |
|---|---|---|---|
| Retención de tracción mecánica | 92% a 96% de la resistencia original (ICEA, 2021) | 80% a 85% de la resistencia original | 75%, pero forma un bloque totalmente rígido |
| Ciclos de flexión en tambor (10 × D) | 12,400 ciclos sin fisura ni pérdida de aislamiento | 7,800 ciclos (ideal para salir del paso en turno) | < 1,200 ciclos (se fractura el conductor en los extremos) |
| Tiempo total de ejecución | 2.5 a 3.5 horas (incluye vulcanizado a 150 °C y enfriado) | 45 a 65 minutos directamente en galería sin flama | 3 a 4 horas de curado químico |
| Resistencia a inmersión ácida (pH 3.0) | Sello químico molecular 100% impermeable (> 3,500 MΩ·km) | Sello por presión elástica y mástic butílico (> 1,800 MΩ·km) | Propenso a filtración capilar entre resina y CPE |
| Veredicto de ingeniería minera | Ganador para cables en tambores dinámicos (Scoops/Jumbos/Palas) | Ganador para reparación de emergencia en frentes sin gas/flama | Solo admisible en tramos fijos colgados en alcayatas |
Nota
¿Qué demuestran las pruebas de laboratorio FAT y los ensayos de fatiga en empalmes?

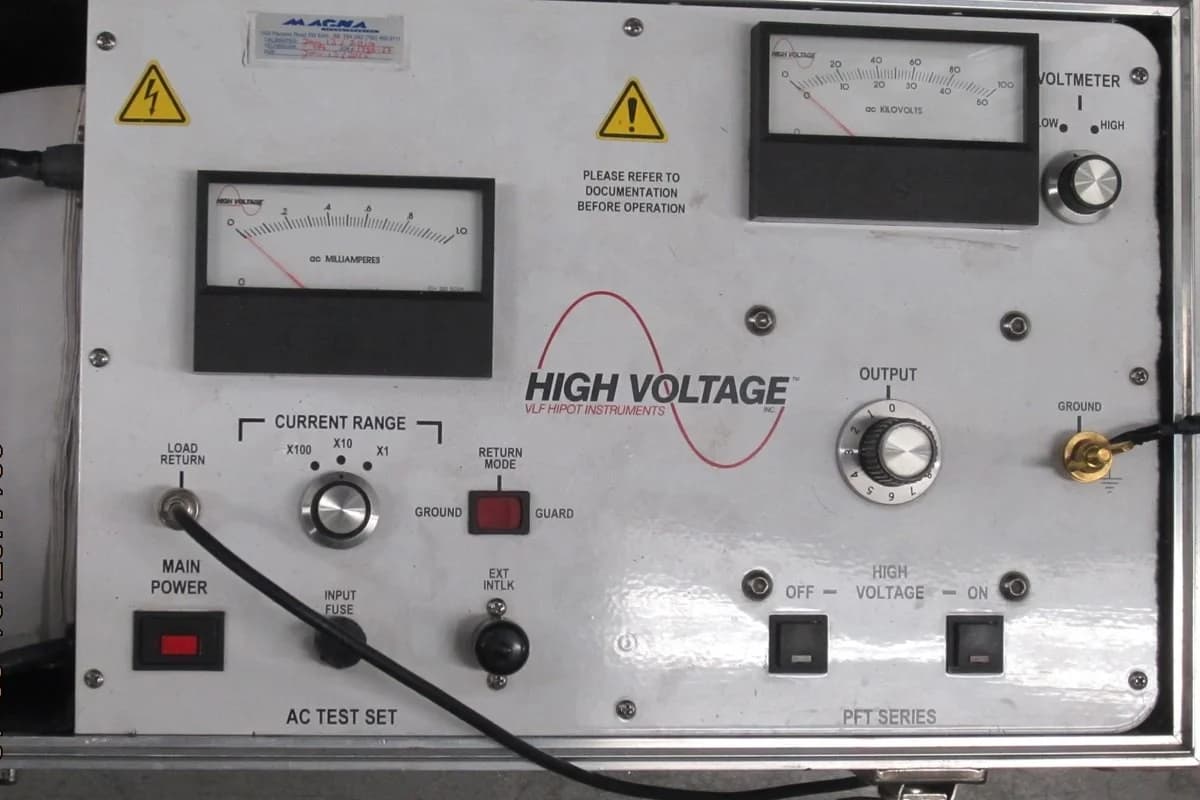

En nuestro laboratorio mecánico y de alta tensión sometemos a prueba tanto los carretes nuevos sin empalmes como muestras de empalmes escalonados bajo ICEA S-75-381 (sitio externo) (2021), IEEE Std 404 (sitio externo) (2012) y 30 CFR Part 7 (sitio externo) (2023). Por ello, TEBAOFLEX suministra longitudes continuas personalizadas por tambor (por ejemplo, 220 m, 350 m o 600 m exactos) para eliminar la necesidad de unir tramos cortos en mina.
Nota
- Resistencia dieléctrica en inmersión tras flexión: Tras 10,000 ciclos de enrollado, el empalme vulcanizado escalonado superó la inmersión de 24 horas a 6.0 kV CA (Type G-GC) y 18.0 kV CA (SHD-GC 8 kV) con más de 3,500 MΩ·km.
- Estabilidad del lazo Ground-Check: Con manguitos acampanados y holgura helicoidal del 14%, la variación de resistencia del piloto fue menor a ±0.015 Ω tras 12,000 ciclos. En cambio, los empalmes sin escalonar se rompieron a los 1,950 ciclos.
- Autoextinguibilidad a la flama MSHA: Las probetas vulcanizadas con compuesto CPE termoestable extinguieron la llama en un promedio de 19 segundos tras retirar el mechero Bunsen (límite máximo de 30 CFR Part 7 (sitio externo): 60 segundos).
¿Cuáles son las mejores prácticas para ejecutar y auditar empalmes en mina?
Un cable con más de tres empalmes en una longitud de 150 metros incrementa exponencialmente la probabilidad de paro imprevisto y observaciones en auditorías de la STPS bajo NOM-023-STPS-2012 (sitio externo) (2012). Para asegurar la integridad en operaciones con equipo móvil y distribución subterránea, aplique estas cuatro reglas de campo:
- Deshidratación térmica previa al encintado. Cuando un cable ha sufrido un corte en una galería inundada, la humedad penetra por capilaridad entre los hilos Clase K. Aplique aire caliente seco a 80 °C y verifique con megóhmetro un índice de polarización IP ≥ 2.0 antes de comprimir los conectores.
- Biselado cónico (*Scarfing*) de 35 mm en la cubierta CPE. Lije en ángulo suave de 15 grados ambos extremos de la chaqueta original de CPE con banda abrasiva grano 60 y limpie con solvente libre de aceites. Esto multiplica por tres la superficie de adherencia química del vulcanizado o del mástic termofusible.
- Reconstrucción íntegra de semiconductora y malla en SHD-GC. En cables de media tensión nunca omita la cinta semiconductora sobre el conector ni la continuidad al 100% de la trenza de cobre estañado. Un hueco sin pantalla sobre el aislamiento reconstituido provoca perforación por descarga parcial en pocas horas.
- Registro por reflectometría TDR y límite de empalmes. Identifique cada empalme con una banda vulcanizada numerada en relieve y guarde su huella reflectométrica TDR. Si un cable acumula más de 3 empalmes en su tramo activo de arrastre, prográmelo para uso estacionario y reemplácelo por un tramo continuo de fábrica.
¿Qué preguntas frecuentes plantean los ingenieros sobre empalmes en cables SHD-GC y Type G-GC (FAQ)?
¿Cuántos empalmes permite la norma NOM-023-STPS-2012 en un cable portátil que alimenta un jumbo o scoop eléctrico?
La NOM-023-STPS-2012 exige que los cables portátiles de alimentación a maquinaria móvil mantengan condiciones seguras de aislamiento, flexibilidad y protección mecánica sin empalmes improvisados. Bajo criterios armonizados con MSHA 30 CFR 75.603, se admite un empalme temporal de emergencia para retirar el equipo del frente. Luego debe vulcanizarse de forma permanente, retirando del servicio dinámico todo cable con más de 3 empalmes en 150 metros (ICEA, 2021).
¿Cuándo basta con reparar la cubierta exterior y cuándo es obligatorio cortar el cable y hacer un empalme de potencia completo?
La reparación de chaqueta solo es válida cuando el aislamiento EPR está 100% intacto y menos del 15% de la pantalla está rota. Además, la resistencia de aislamiento debe superar los 1,000 MΩ. Si la roca melló el EPR, aplastó el conductor de cobre o cortó el hilo piloto Ground-Check, es obligatorio cortar la zona dañada y ejecutar un empalme de potencia escalonado.
¿Por qué fallan los manguitos de compresión estándar al usarlos en cables mineros Type G-GC o SHD-GC?
Porque los cables industriales fijos usan conductores concéntricos Clase B de 7 a 37 hilos gruesos. Por su parte, los cables mineros Type G-GC y SHD-GC utilizan conductores extraflexibles Clase K o Clase I formados por cientos de microhilos calibre 30 AWG. Si se usa un manguito estándar sin entrada acampanada ('flared barrel') o con matriz de punzonado puntual en vez de compresión hexagonal cerrada, se cortan las hebras exteriores y el empalme se sobrecalienta hasta fundirse.
¿Cómo evitar hacer empalmes de unión al instalar alimentadores largos en rampas o tiros verticales?
La solución más segura en costo de ciclo de vida (LCCA) consiste en pedir a TEBAOFLEX carretes de SHD-GC, MP-GC o Type G-GC en longitudes continuas exactas (450 m o 650 m sin empalmes). Si se requiere modularidad, se instalan acopladores separables de media tensión PLM o Patton & Cooke.
¿Cómo solicitar ingeniería de aplicación, asesoría técnica y cotización de fábrica?
Sobre nosotros: en TEBAOFLEX fabricamos cables portátiles SHD-GC y cables de uso rudo Type G-GC en tramos continuos personalizados sin empalmes bajo normas ICEA S-75-381, MSHA 30 CFR Part 7, UL y NOM-023-STPS-2012. Si su operación en equipos móviles subterráneos o minería a cielo abierto busca eliminar fallas por empalmes en tambor, solicite asesoría técnica con ingeniería en México.
Fuentes y referencias
- Secretaría del Trabajo y Previsión Social. NOM-023-STPS-2012, Minas subterráneas y minas a cielo abierto - Condiciones de seguridad y salud en el trabajo. DOF, 2012. (sitio externo)
- Secretaría de Energía. NOM-001-SEDE-2012, Instalaciones Eléctricas (utilización), Artículos 310, 400 y 590. DOF, 2012. (sitio externo)
- Insulated Cable Engineers Association. ANSI/NEMA WC 58 / ICEA S-75-381: Portable and Power Feeder Cables for Use in Mines and Similar Applications. (sitio externo)
- IEEE Power and Energy Society. IEEE Std 404: Standard for Extruded and Laminated Dielectric Shielded Cable Joints Rated 2.5 kV to 500 kV. (sitio externo)
- Mine Safety and Health Administration. 30 CFR § 75.604 - Permanent splicing of trailing cables; flame-resistant certification (30 CFR Part 7). (sitio externo)
