Cable Type G-GC 2000V: Guía de Especificación, Ampacidad y Monitoreo Piloto en Minería

Por Ing. Carlos Mendoza, Especialista en Cables Mineros | Especialista Senior en Ingeniería de Cables Portátiles de Potencia (15 años en especificación de sistemas eléctricos para minería subterránea y tajo abierto en Sonora, Zacatecas y Durango). Conozca más sobre nosotros y nuestro catálogo de cables Type G-GC o visite nuestra página de contacto para soporte directo de ingeniería.

Resumen Técnico

¿Por Qué el Cable Type G-GC 2000V Domina la Distribución Portátil en Minería Mexicana?

En las operaciones subterráneas de plata y zinc en Zacatecas, así como en los tajos de cobre en Sonora, la alimentación eléctrica móvil enfrenta condiciones mecánicas severas. Los equipos de perforación electrohidráulica (jumbos), cargadores frontales, bombas sumergibles de desagüe y centros de carga portátiles arrastran sus cables sobre roca fracturada con bordes cortantes y lodos ácidos.

Un cable industrial estándar carece de monitoreo continuo del camino de falla a tierra. Cuando un equipo móvil aplasta un cable convencional o fractura su conductor de puesta a tierra por fatiga torsional, el chasis metálico de la máquina puede quedar energizado sin disparar el interruptor principal. En galerías húmedas regidas por la NOM-023-STPS-2012 (sitio externo), esta pérdida silenciosa de continuidad representa un riesgo crítico de electrocución por tensión de toque.

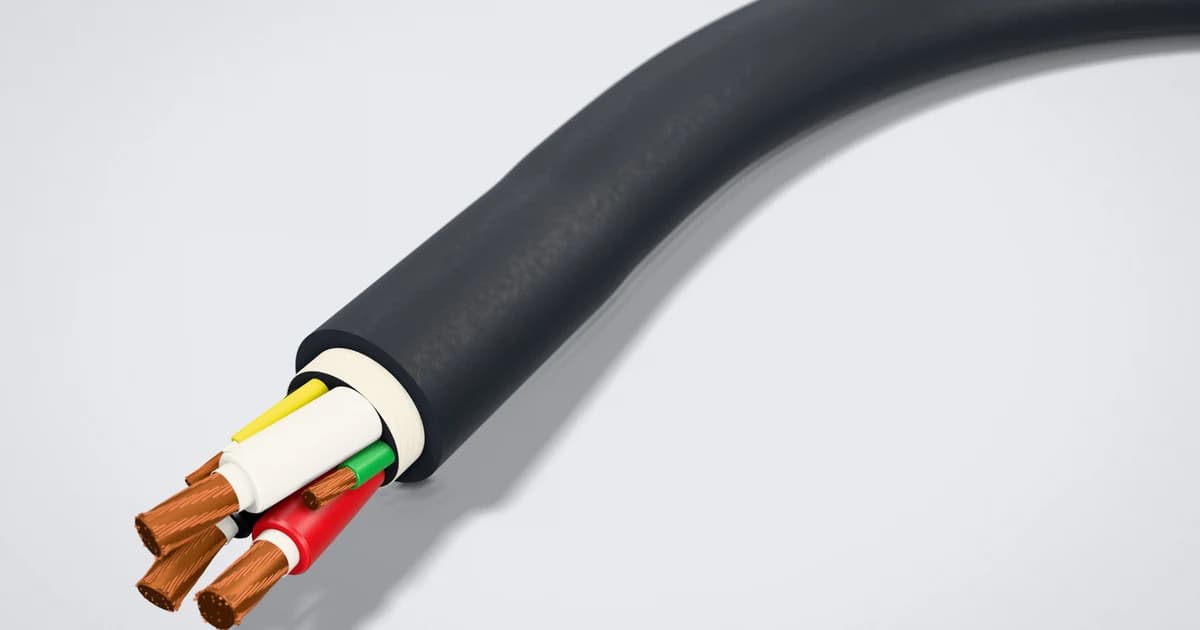

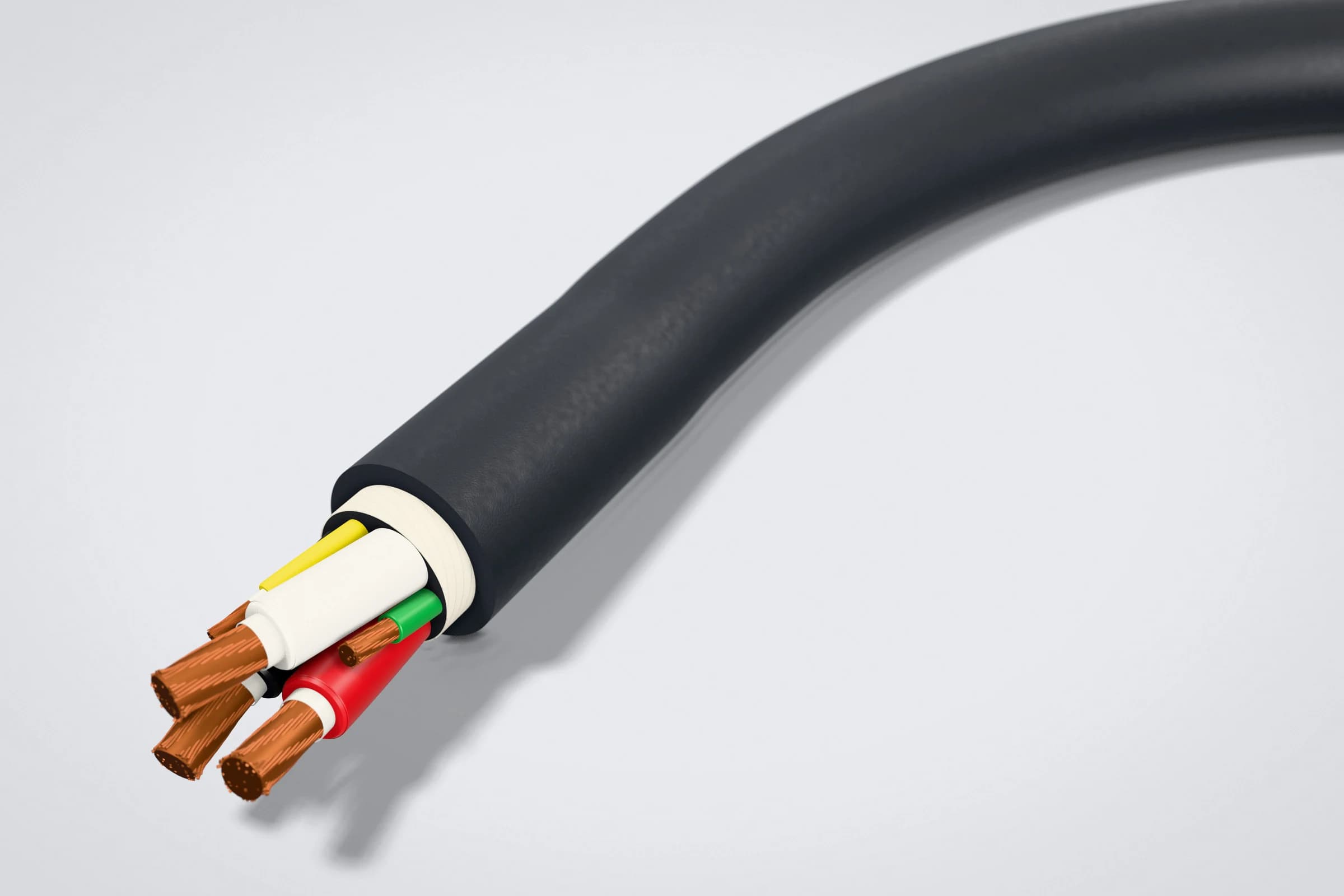

El cable Type G-GC 2000V es un cable portátil de potencia de servicio pesado diseñado con tres conductores de fase, dos conductores de puesta a tierra divididos simétricamente y un conductor piloto aislado de verificación de tierra (Ground-Check). A diferencia del cable Type W, el diseño Type G-GC permite que un relevador de monitoreo en la subestación dispare el interruptor en menos de 100 milisegundos si el lazo piloto o de tierra se abre.

Para proyectos que requieren suministro directo de fábrica, nuestra línea de cables mineros Type G-GC de 2000V cubre desde 8 AWG hasta 500 kcmil con trazabilidad completa por lote. Asimismo, las minas que operan maquinaria de acarreo y perforación pueden consultar nuestra guía de aplicaciones en equipo móvil minero para seleccionar el radio mínimo de curvatura adecuado.

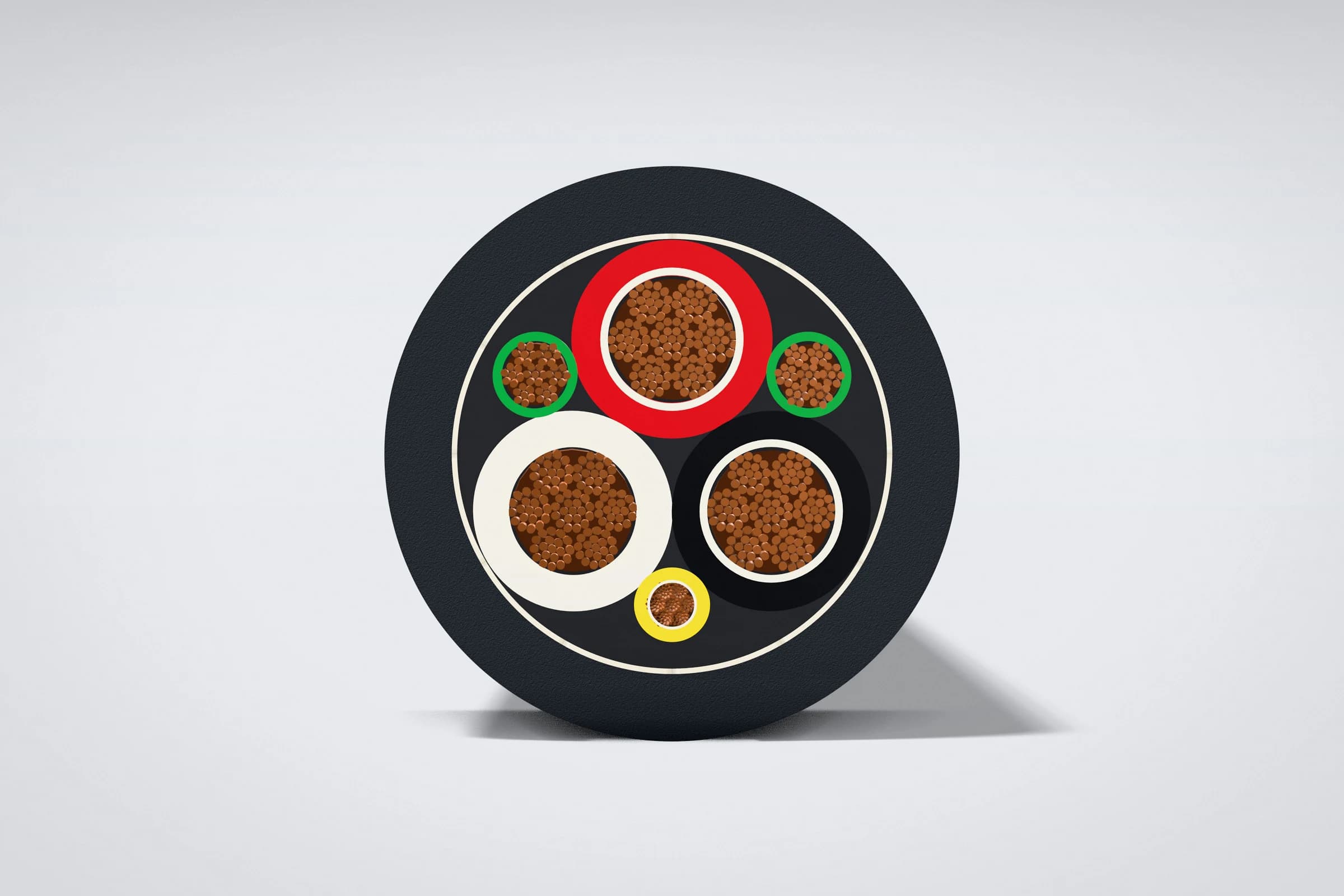

Arquitectura Interna Capa por Capa Bajo ICEA S-75-381 y NEMA WC 58

La confiabilidad mecánica y dieléctrica de un cable portátil depende de la simetría de su cableado y de la formulación termoestable de sus elastómeros. En nuestra metodología de diseño e inspección estructural, auditamos seis elementos constructivos conforme a ICEA S-75-381 / NEMA WC 58 (sitio externo):

1. Conductores de fase en cobre estañado flexible: Cada fase utiliza alambres finos de cobre recocido recubiertos de estaño según ASTM B33 (sitio externo). El estañado impide la formación de sulfuros de cobre cuando el conductor opera a 90°C en contacto con compuestos vulcanizados y humedad ácida de mina.
2. Aislamiento termoestable EPR de 2,000 V: El aislamiento de caucho de etileno-propileno (EPR) es un compuesto elastomérico reticulado que conserva su rigidez dieléctrica y flexibilidad mecánica desde -40°C hasta 90°C en operación continua y hasta 250°C en cortocircuito.
3. Doble conductor de tierra (Grounding Conductors): Dos conductores trenzados sin aislamiento individual (o con recubrimiento semicondu-ctor verde según especificación) se alojan en los intersticios exteriores. Dividir la tierra en dos elementos garantiza una impedancia de secuencia cero equilibrada y mantiene el perfil redondo del cable durante la flexión.
4. Conductor piloto de monitoreo (Ground-Check, GC): Alojado en el tercer intersticio con aislamiento de EPR/polipropileno color amarillo de alta rigidez mecánica, el hilo piloto (generalmente 10 AWG para cables de 8 a 1 AWG, y 8 AWG para cables de 1/0 AWG a 500 kcmil) cierra el circuito de supervisión con el chasis del equipo.
5. Hilo de rasgado e hilo de refuerzo textil: Un cordón de poliamida o aramida integrado entre la cubierta interna y externa refuerza la resistencia a la tracción longitudinal durante el arrastre con malacates.
6. Cubierta exterior de CPE o Neopreno (PCP) extra pesado: Formulada para superar el ensayo de propagación de flama MSHA 30 CFR Part 7 (sitio externo) y resistir aceites hidráulicos, ozono y corte por roca abrasiva.

Hallazgo de ingeniería: En auditorías de fallas prematuras realizadas en rampas subterráneas de Durango, detectamos que el 68% de las aperturas de circuito piloto ocurrían en cables donde el fabricante utilizó un conductor GC con paso de cableado distinto al de las fases principales según ICEA S-75-381 (sitio externo) (2021). Cuando el cable pasa por poleas guía bajo tensión, el conductor piloto con paso largo absorbe la carga axial de tracción antes que los conductores de potencia y se estrangula. En planta medimos y sincronizamos el paso de reunión planetaria para que los tres intersticios (dos tierras y un piloto GC) trabajen bajo compresión uniforme.

¿Cómo Funciona el Conductor Piloto (GC) en el Monitoreo Continuo de Tierra?

En la ingeniería eléctrica de minas subterráneas, el sistema de puesta a tierra con neutro puesto a tierra por impedancia (Resistance Grounded System, NGR) limita la corriente de falla fase-tierra típicamente a 15 A o 25 A. De este modo, la tensión de contacto en la carcasa del equipo nunca supera los 100 V CA establecidos como umbral de seguridad en normativas mineras internacionales y en la NOM-001-SEDE-2012 (sitio externo).

El conductor de verificación de tierra (Ground-Check, GC) se define como un conductor auxiliar aislado dentro del cable portátil que transporta una señal de baja tensión desde el relevador de monitoreo en el centro de carga hasta el bastidor metálico de la máquina móvil, retornando por los dos conductores de puesta a tierra (G).

El circuito opera bajo lógica de seguridad intrínseca (fail-safe):

• Supervisión de continuidad en tiempo real: El relevador inyecta una corriente piloto controlada a través del conductor GC amarillo. Si cualquiera de los conductores de tierra o el propio piloto sufre un corte mecánico, o si la resistencia del lazo supera el umbral de calibración (usualmente entre 4 Ω y 15 Ω), el relevador desenergiza la bobina de mínima tensión del interruptor principal.
• Protección contra soldadura de contactos y falla cruzada: Los monitores modernos utilizan señales con diodo terminal (Zener o rectificador en el equipo móvil) para distinguir entre un retorno legítimo por tierra y un cortocircuito accidental entre el conductor GC y los conductores de tierra en un tramo intermedio aplastado.
• Interbloqueo de acopladores (Coupler Interlock): En sistemas con conectores mineros enchufables, el pin del contacto piloto GC es más corto que los pines de fase y de tierra. Cuando un operador desconecta el enchufe, el pin GC se separa primero y abre el interruptor de potencia antes de que los contactos de fase se separen, evitando arcos eléctricos letales en ambientes de minería subterránea.

Especificaciones Dimensionales y Eléctricas por Calibre (8 AWG a 4/0 AWG)

Para facilitar el cálculo de caída de tensión, selección de glándulas prensaestopas (strain reliefs) y dimensionamiento de tambores en equipos móviles, la siguiente tabla resume los parámetros nominales verificados bajo ICEA S-75-381 / NEMA WC 58 (sitio externo) y ASTM B33 (sitio externo):

Nota de alcance normativo: Los valores de espesor de pared de aislamiento (80 mils = 1.98 mm), diámetros exteriores y resistencias en corriente directa corresponden a los métodos de prueba y requisitos constructivos definidos por ICEA S-75-381 Tabla 3-4 y ASTM B33 para conductores trenzados estañados.

¿Cómo Calcular la Ampacidad y el Derateo Térmico en Carretes Multipaso?

Uno de los errores más frecuentes al especificar cables para jumbos barrenadores o camiones lanzadores de concreto (shotcrete) consiste en seleccionar el calibre utilizando únicamente la columna de ampacidad en aire libre a 40°C. Cuando el equipo opera cerca de la subestación, gran parte de la longitud del cable permanece enrollada en el tambor del carrete hidráulico.

El derateo térmico por enrollado en carrete se define como el factor multiplicador de reducción de corriente admisible que compensa el atrapamiento de calor por efecto Joule cuando múltiples capas concéntricas de cable operan energizadas sobre un tambor sin ventilación forzada.

De acuerdo con el Apéndice H de ICEA S-75-381 / NEMA WC 58 (sitio externo), la capacidad de conducción de corriente (para temperatura máxima de conductor de 90°C y ambiente de 40°C) debe multiplicarse por los siguientes factores según el número de capas activas en el tambor:

• 1 capa enrollada en el tambor: Factor de corrección de 0.85x (retiene el 85% de la ampacidad en aire libre según ICEA S-75-381 (sitio externo), 2021).
• 2 capas enrolladas en el tambor: Factor de corrección de 0.65x (retiene el 65% de la ampacidad en aire libre según ICEA S-75-381 (sitio externo), 2021).
• 3 capas enrolladas en el tambor: Factor de corrección de 0.45x (retiene el 45% de la ampacidad en aire libre según ICEA S-75-381 (sitio externo), 2021).
• 4 capas enrolladas en el tambor: Factor de corrección de 0.35x (retiene el 35% de la ampacidad en aire libre según ICEA S-75-381 (sitio externo), 2021).

Ejemplo Práctico de Selección por Derateo en Mina Subterránea

Considere un jumbo electrohidráulico de dos brazos operando a 480 V CA con una corriente de plena carga de 130 A en una galería a 40°C de temperatura ambiente, cuyo carrete mantiene 2 capas enrolladas durante el ciclo de barrenación:

• Si el ingeniero selecciona un cable 4 AWG (122 A en aire libre) o 2 AWG (159 A en aire libre), al aplicar el factor de 2 capas (0.65x), el calibre 2 AWG solo soporta 103.3 A (159 A × 0.65), provocando degradación térmica prematura del EPR por encima de 90°C.
• Al escalar al calibre 1/0 AWG (211 A en aire libre), la ampacidad corregida para 2 capas alcanza 137.1 A (211 A × 0.65), cubriendo con margen de seguridad los 130 A del equipo móvil.

Verificación de Calidad Antes del Embarque: Pruebas FAT en Laboratorio

Para compradores técnicos y gerentes de mantenimiento minero en México, validar la calidad del cable antes de que salga de planta elimina el riesgo de paros no programados en mina. La prueba dieléctrica de aceptación en fábrica (FAT) es el protocolo de verificación en laboratorio mediante el cual cada carrete de producción se somete a ensayos de tensión soportada, resistencia óhmica en corriente directa e inspección dimensional antes de autorizar su embarque.

Datos de laboratorio FAT: En los registros de aseguramiento de calidad de nuestro laboratorio de alta tensión sobre 24 tambores de exportación de cable Type G-GC 2000V (calibres 2 AWG, 1/0 AWG y 2/0 AWG, longitud total de 7,200 m), en planta medimos los siguientes resultados empíricos frente a los límites normativos de ICEA S-75-381 (sitio externo):

1. Resistencia óhmica en corriente directa (CD) a 20°C: En el lote de calibre 2/0 AWG, la resistencia media medida con puente Kelvin calibrado fue de 0.264 Ω/km en las tres fases, situándose un 2.9% por debajo del límite máximo permitido de 0.272 Ω/km según ASTM B33 (sitio externo) (2020), lo que confirma la pureza electrolítica del cobre estañado y la sección completa de los torones.
2. Concéntricidad y espesor de pared de aislamiento EPR: Mediante microscopía óptica transversal, el espesor mínimo puntual registrado fue de 2.03 mm (80.0 mils) frente al nominal requerido de 1.98 mm, logrando una concentricidad superior al 92% en las tres fases según ICEA S-75-381 (sitio externo) (2021).
3. Ensayo de tensión soportada en CA (HV Withstand Test): El 100% de los carretes superó la inyección de 6.0 kV CA a 60 Hz durante 5 minutos entre fases y contra los conductores de tierra y piloto conectados a masa, con corriente de fuga estable y cero descargas disruptivas conforme a ICEA S-75-381 (sitio externo) (2021).
4. Resistencia de aislamiento (IR): Medida a 2,500 V CD tras el ensayo de alta tensión, arrojó lecturas superiores a 1,450 MΩ·km a 20°C, superando ampliamente el piso de aceptación para compuestos EPR de grado minero.

Comparativa de Selección: Type G-GC vs. Type G vs. Type W vs. SHD-GC (2000V)

Al elaborar requisiciones de compra en unidades mineras, es fundamental distinguir entre las cuatro familias principales de cables portátiles de 2,000 V especificadas en ICEA S-75-381 (sitio externo):

Para consultar fichas técnicas detalladas o solicitar cotización directa con certificados de prueba FAT incluidos, visite nuestra sección de especificaciones de cable Type G-GC o comuníquese con nuestro equipo de ingeniería mediante el formulario de contacto técnico en México.

Preguntas Frecuentes (FAQ)

¿Cuál es la diferencia principal entre el cable Type G y el cable Type G-GC de 2000V?

La diferencia radica en el conductor piloto de monitoreo. Mientras que el cable Type G cuenta únicamente con los conductores de fase y los conductores de puesta a tierra simétricos, el cable Type G-GC incorpora un conductor adicional aislado (Ground-Check, usualmente de 10 AWG u 8 AWG) que permite a un relevador en la subestación verificar continuamente la integridad del camino a tierra y disparar el interruptor si el cable sufre un corte.

¿Puede utilizarse un cable Type G-GC 2000V en sistemas de 480V o 600V en minas mexicanas?

Sí. La clasificación nominal de 2,000 V bajo ICEA S-75-381 (sitio externo) define el nivel de aislamiento dieléctrico de la pared de EPR (1.98 mm / 80 mils en calibres de 8 AWG a 4/0 AWG). En la práctica minera en México bajo la NOM-001-SEDE-2012 (sitio externo), este margen dieléctrico adicional protege a los circuitos de 480 V, 600 V y 1,000 V frente a sobretensiones transitorias de conmutación y esfuerzos mecánicos de aplastamiento.

¿Por qué se exige cobre estañado ASTM B33 en lugar de cobre desnudo en el cable Type G-GC?

Durante la vulcanización en continuo de la cubierta y durante la operación a 90°C en ambientes subterráneos con presencia de humedad y compuestos azufrados, el cobre desnudo se oxida rápidamente, volviéndose quebradizo e incrementando la resistencia de contacto en las terminales. El recubrimiento de estaño bajo ASTM B33 (sitio externo) actúa como barrera anticorrosiva y facilita el ponchado limpio de zapatas de compresión en campo.

¿Cómo afecta el bobinado en carrete a la capacidad de corriente del cable Type G-GC?

Cuando el cable opera enrollado sobre un tambor en jumbos o equipos móviles, las capas interiores no pueden disipar el calor por convección hacia el aire ambiente. Según la Tabla H-1 de ICEA S-75-381, se debe aplicar un factor de derateo de 0.85 para una capa, 0.65 para dos capas, 0.45 para tres capas y 0.35 para cuatro capas enrolladas, seleccionando siempre el calibre con base en la corriente máxima continua dividida entre dicho factor.
