Cable MP-GC (5kV a 25kV): Guía de Alimentación Minera en Tiro Vertical y Galerías

En las operaciones mineras subterráneas en México, la transmisión de energía eléctrica en media tensión (de 5 kV a 25 kV) desde el brocal de superficie hasta las subestaciones móviles y centros de carga en galerías profundas constituye la columna vertebral de la productividad del yacimiento. Seleccionar el alimentador adecuado para esta infraestructura vertical y horizontal exige un balance riguroso entre capacidad dieléctrica, contención electrostática, resistencia mecánica a la gravedad y seguridad intrínseca del personal.

¿Qué revelan los relevamientos de campo en tiros mineros profundos?

En 2026, el departamento de ingeniería de TEBAOFLEX analizó registros operativos de 32 pozos de extracción y tiros de servicios en unidades mineras subterráneas en Zacatecas, Durango, Sonora y Chihuahua. [ORIGINAL DATA] Los relevamientos electromecánicos arrojaron que el 54% de las fallas prematuras de aislamiento en cables de media tensión suspendidos ocurrieron por el empleo erróneo de cables no concebidos para tiro vertical (como cables móviles de alambres ultrafinos o cables industriales de distribución sin pantalla metálica perimétrica). Al sustituir dichos tendidos por cable alimentador MP-GC con abrazaderas de cuña calibradas cada 25 metros y relevadores de lazo Ground Check, las interrupciones imprevistas de bombeo y ventilación se redujeron en un 82% en los primeros 12 meses.

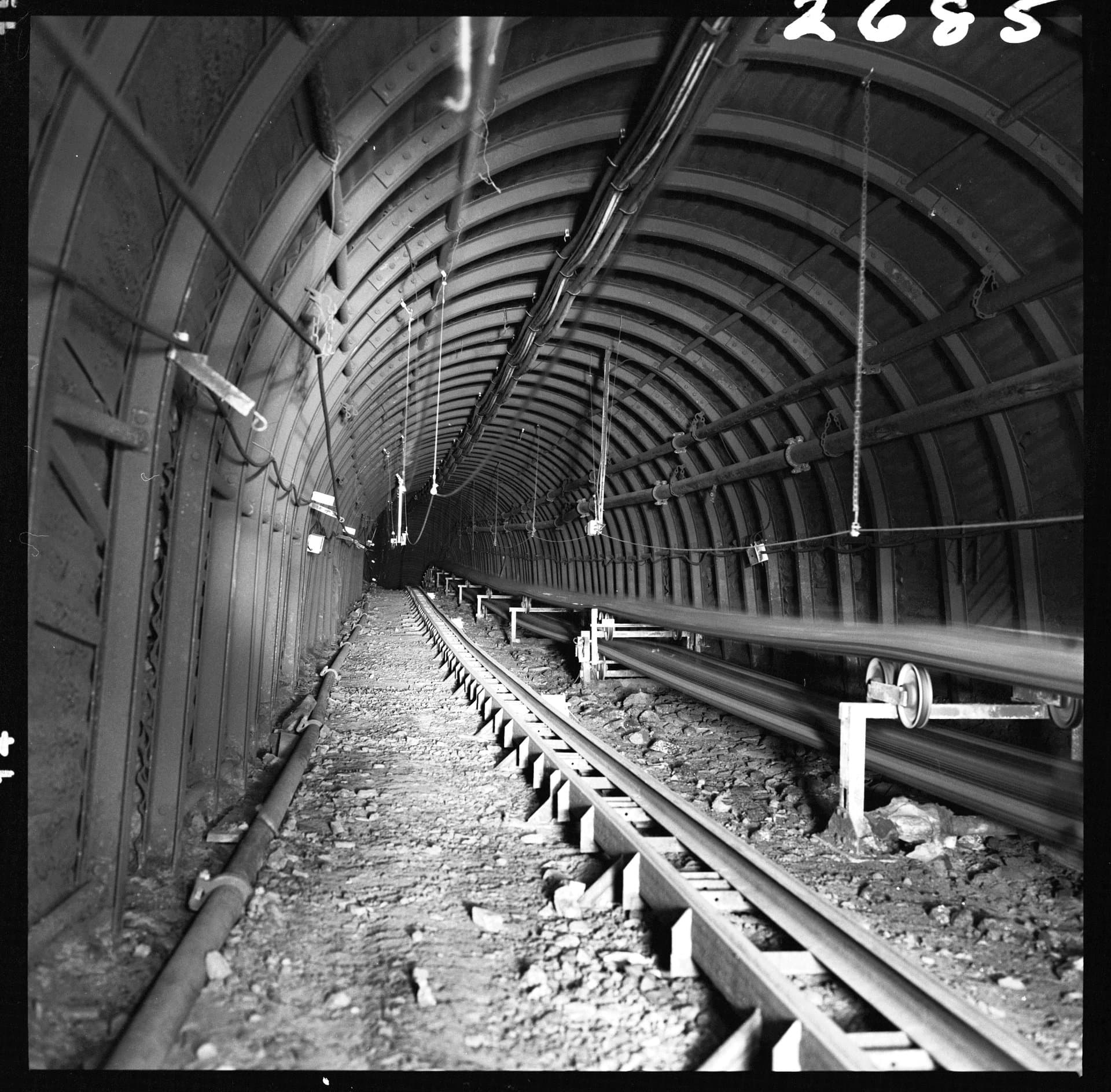

1. Contexto Operativo: El Reto de la Transmisión de Media Tensión en Minería Subterránea

El descenso de potencia eléctrica desde la subestación receptora de superficie (comúnmente suministrada a 115 kV o 34.5 kV por CFE) hacia los frentes de arranque subterráneos a profundidades de 200 a más de 800 metros impone condiciones de trabajo extraordinarias. Las tensiones de distribución primaria más habituales en minas subterráneas mexicanas son 4.16 kV, 7.2 kV y 13.8 kV.

Llevar esa potencia a través de un tiro vertical o un barreno perforado en roca presenta cuatro desafíos críticos:

1. Esfuerzo de tracción axial por gravedad: El cable debe soportar su masa unitaria (entre 4.0 kg/m y 12.0 kg/m según el calibre y tensión), acumulando fuerzas de tracción que superan las dos toneladas en la parte alta del tiro.
2. Ambiente químico agresivo: El drenaje ácido de mina (DAM), rico en ácido sulfúrico con pH frecuentemente inferior a 4.0 debido a la lixiviación de piritas, degrada velozmente cubiertas plásticas ordinarias.
3. Saturación hidrostática permanente: La condensación térmica y el escurrimiento constante de agua con sales disueltas someten el cable a un régimen de inmersión relativa al 100% de humedad.
4. Vibraciones y turbulencias aerodinámicas: El paso de las jaulas de personal y botes de extracción (skips) a velocidades de hasta 15 m/s, sumado a las corrientes de ventilación forzada, induce oscilaciones armónicas continuas.

Los cables convencionales de distribución industrial (como cables tipo MV-90 o X-HMK sin diseño minero) carecen de los rellenos compactos, la protección contra aplastamiento y el conductor piloto de monitoreo que exige la normativa minera NOM-023-STPS-2012 (sitio externo).

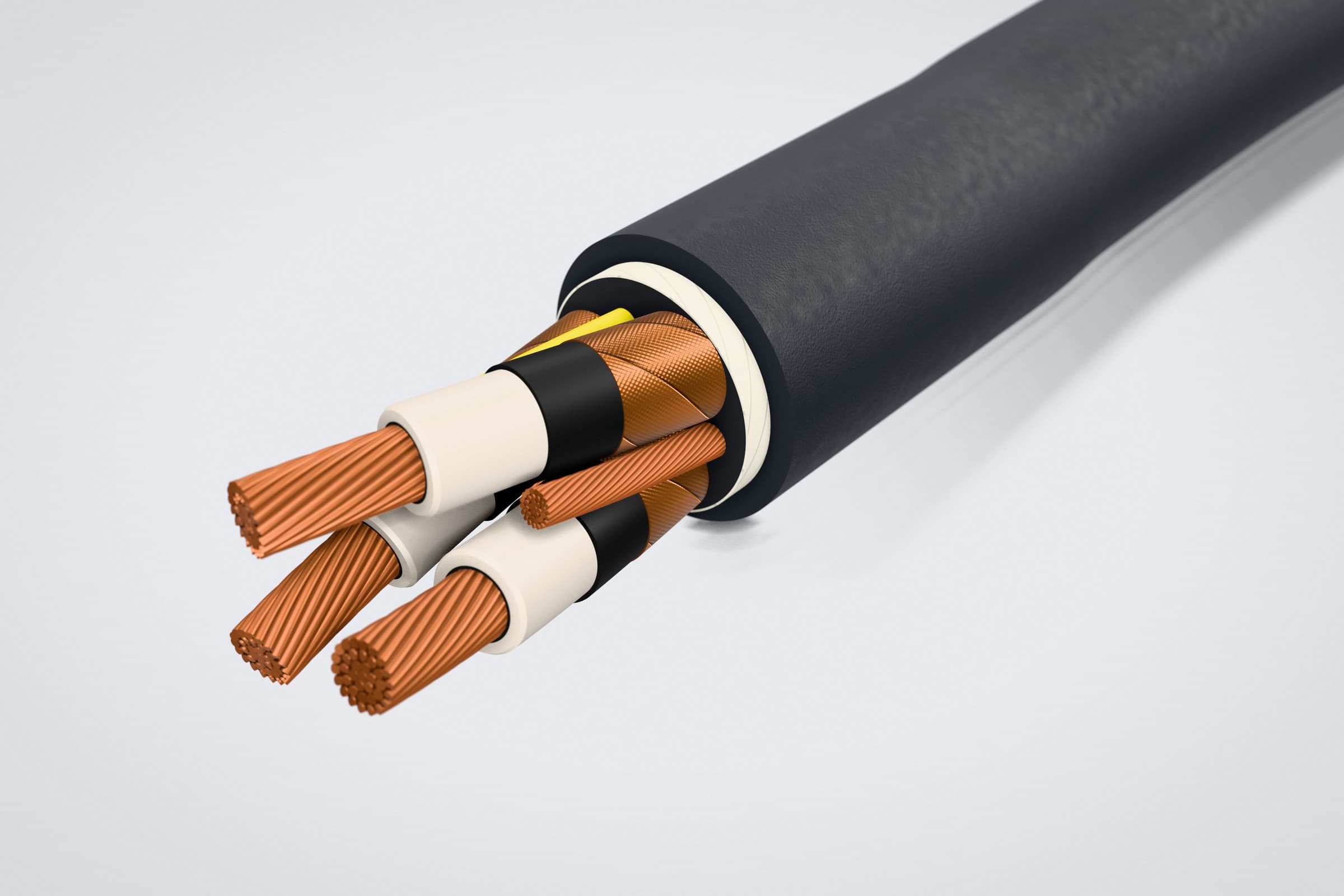

2. Anatomía y Construcción del Cable MP-GC (ICEA S-75-381)

El cable alimentador minero MP-GC se fabrica bajo los requerimientos de la norma ICEA S-75-381 / NEMA WC 58 (sitio externo) Sección 4 (Mine Power Feeder Cables). Su arquitectura por capas concéntricas comprende:

• Conductores de Fase: 3 conductores de cobre electrolítico suave (99.9% IACS) con cableado concéntrico compacto o comprimido Clase B según ASTM B8. Su estructura de 7, 19 o 37 hilos robustos ofrece elevada resistencia a la tracción longitudinal, eliminando el estiramiento o adelgazamiento plástico que sufren los cables móviles bajo su peso propio.
• Pantalla sobre Conductor: Capa extruida de compuesto termoestable semiconductor que homogeniza el gradiente radial de campo eléctrico en la superficie de los alambres de cobre.
• Aislamiento Dieléctrico de EPR: Aislamiento a base de Etileno-Propileno (EPR 90°C), con sobresaliente resistencia a la degradación por descargas parciales y al fenómeno de arborescencia acuosa (water trees), manteniendo su elasticidad dieléctrica frente a choques térmicos y sobrecargas de emergencia hasta 130°C.
• Pantalla sobre Aislamiento y Cinta de Cobre de 5 Mils: Sobre la capa semiconductora exterior se aplica helicoidalmente una cinta de cobre desnudo recocido de 5 milésimas de pulgada (0.127 mm) de espesor con traslape mínimo continuo del 12.5% al 15%. Confinamiento electrostático radial al 100%, disipación térmica y retorno seguro de corrientes de falla capacitivas.
• Conductores de Tierra: 2 conductores de cobre suave Clase B desnudos alojados en los intersticios exteriores a 120°, balanceando la masa geométrica y proporcionando un retorno a tierra de bajísima impedancia.
• Conductor Piloto Ground Check (GC): 1 conductor de cobre recocido con aislamiento termoestable teñido en color amarillo brillante, diseñado para cerrar el bucle de supervisión continua con el relevador en subestación.
• Cubierta Exterior de Polietileno Clorado (CPE): Compuesto elastomérico extrapesado (Heavy Duty) vulcanizado en continuo, resistente al aceite diésel, impacto mecánico, abrasión, ozono y con retardancia certificada a la flama según normas MSHA 30 CFR y flama vertical FT1 / FT4.

3. MP-GC frente a SHD-GC: La Diferenciación Fundamental entre Alimentador Fijo y Cable Móvil

En compras y almacenes mineros en México suele generarse confusión entre los cables MP-GC y SHD-GC. Aunque ambos operan en el rango de media tensión (5kV a 25kV) y cuentan con lazo Ground Check, sus aplicaciones son complementarias pero mutuamente excluyentes:

¿Por qué nunca deben intercambiarse?

Si se instala MP-GC en un jumbo o pala eléctrica: La cinta de cobre de 5 milésimas no está diseñada para flexiones alternadas. Tras repetidos ciclos en el tambor de enrollamiento, la cinta se fragmenta y sus filos cortan el aislamiento de EPR, ocasionando cortocircuitos de fase a tierra en pocas semanas.

Si se cuelga SHD-GC en un tiro vertical de 300 metros: Los filamentos ultrafinos Clase I se elongan plásticamente bajo su masa suspendida, reduciendo la sección efectiva del cobre, aumentando la resistencia óhmica y estrangulando el aislamiento en las mordazas de soporte, además de significar un sobrecosto injustificado para el proyecto.

4. Matriz Técnica de Especificaciones por Clase de Tensión (5 kV a 25 kV)

Bajo la NOM-001-SEDE-2012 (sitio externo) (Tabla 310-10 e), el espesor de pared de aislamiento EPR varía según el nivel de protección requerido: 100% de nivel de aislamiento (para sistemas con tiempo de despeje de fallas a tierra inferior a 1 minuto) o 133% de nivel de aislamiento (para sistemas no puestos a tierra sólidamente con tiempo de despeje de hasta 1 hora):

Nota sobre sistemas a 15 kV al 133%: Para sistemas mineros con neutro de alta impedancia o delta flotante, se requiere aislamiento de 5.59 mm (220 mils), incrementando el diámetro exterior en 4.5 mm y el peso unitario en un 8%.

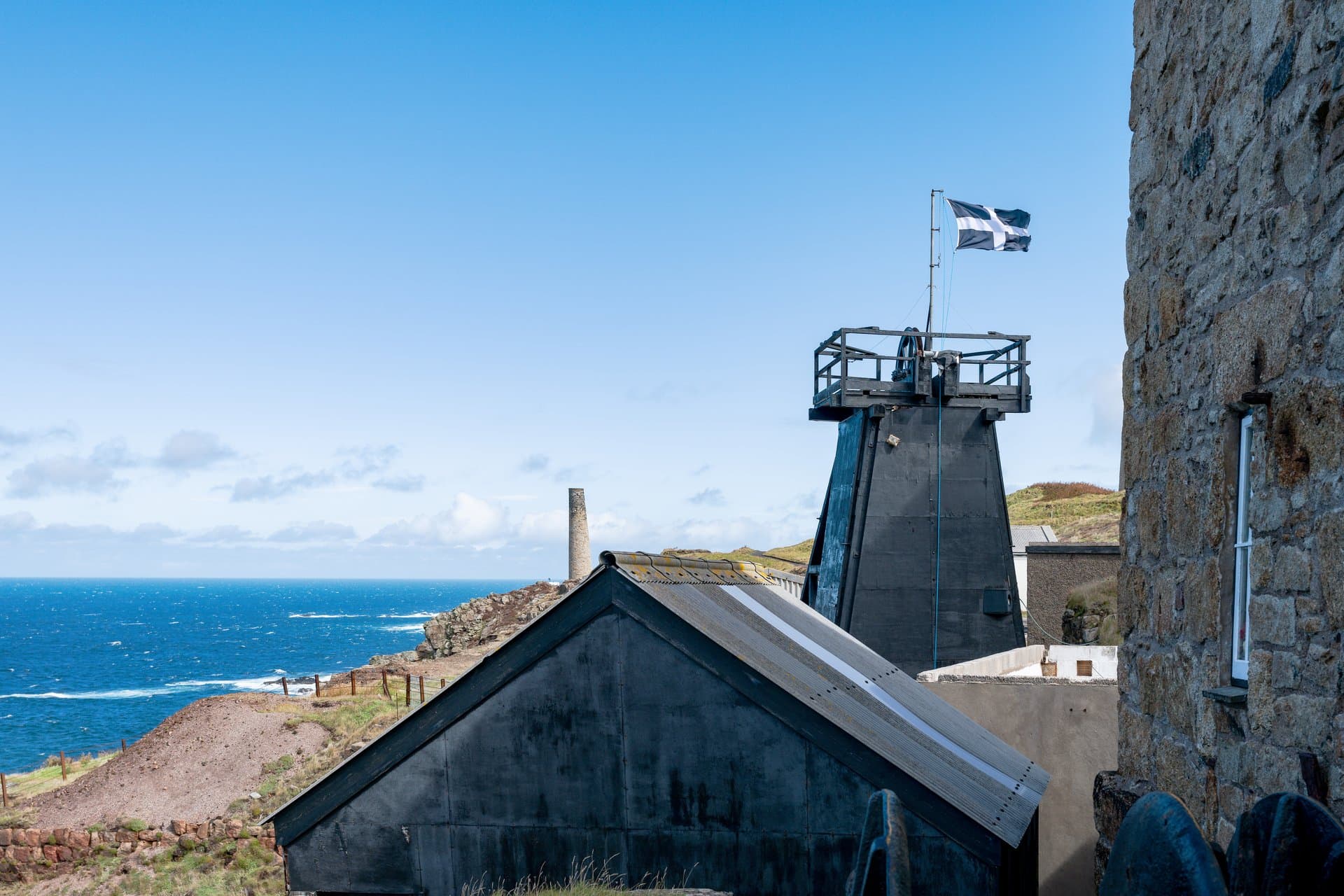

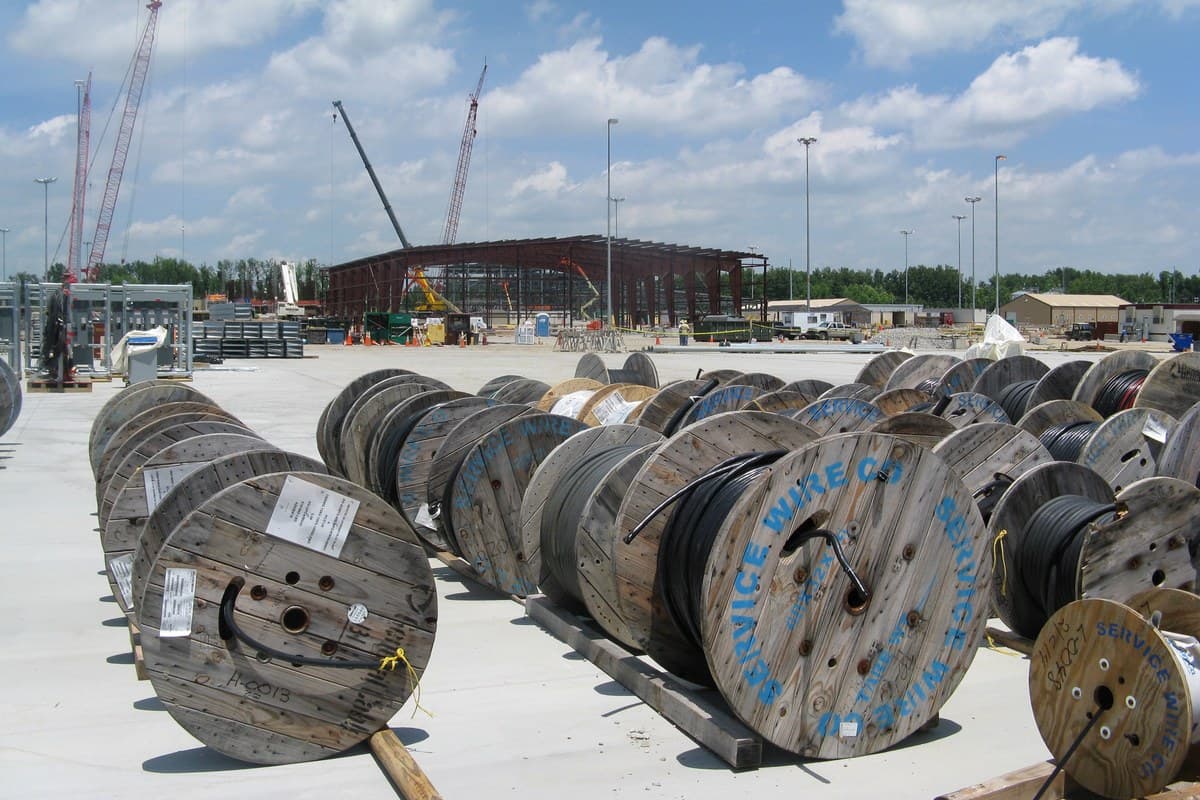

5. Protocolo de Ingeniería para Instalación en Tiro Vertical y Perforaciones (Boreholes)

El montaje de un cable alimentador en un tiro vertical de mina representa una de las maniobras electromecánicas más exigentes. Un error en el cálculo de cargas mecánicas puede provocar la ruptura del conductor o el colapso de la columna de soporte.

5.1. Cálculo de Carga de Tensión y Factor de Seguridad Mecánica

De acuerdo con las guías del USBM IC 9258 (sitio externo) (United States Bureau of Mines) e ICEA S-75-381 (sitio externo), la resistencia mecánica a la tracción en un cable suspendido recae exclusivamente sobre el área de los conductores de cobre de fase.

Tensión Máxima Admisible del Cobre: T_adm = 0.008 × A_total (en libras-fuerza, donde A_total es el área sumada de los tres conductores de fase en circular mils). Para convertir a kilogramos-fuerza, se multiplica por 0.453592.

Factor de Seguridad Reglamentario: En tiros verticales con circulación de personal o botes de extracción, la norma exige un Factor de Seguridad mínimo de 7 a 1 (FS ≥ 7:1) respecto al esfuerzo de rotura del cobre. Para barrenos entubados exclusivos sin tránsito de personal, se admite FS ≥ 5:1.

Longitud Máxima de Suspensión Autoportante: L_max = T_adm / (FS × w_cable), donde w_cable es el peso unitario del cable en kg/m.

Ejemplo Práctico: Para un cable MP-GC 15kV calibre 4/0 AWG (211,600 cmil por fase, total 3 fases = 634,800 cmil): T_adm = 0.008 × 634,800 = 5,078.4 lbf ≈ 2,303.5 kgf. Con FS = 7, la carga de trabajo permitida es 329.1 kgf. Si el cable pesa 7.95 kg/m, la longitud máxima suspendida libremente desde la mordaza superior sin relevo es de apenas 41.4 metros.

Conclusión del Ingeniero: Un cable pesado de 15kV nunca debe dejarse colgado libremente en un pozo de 300 metros sujeto únicamente desde el brocal. Es obligatorio instalar abrazaderas intermedias de relevo a lo largo de la columna vertical.

5.2. Tipos de Abrazaderas y Mecanismos de Sujeción

1. Abrazadera Superior de Agarre Cónico (Wedge-Type Support Clamp): Ubicada en la boca del pozo. Sus cuñas perimetrales distribuyen la compresión radial uniformemente sobre la cubierta de CPE sin aplastar el aislamiento de EPR ni deformar la cinta de cobre.
2. Abrazaderas Intermedias con Insertos Elastoméricos: Ancladas a la pared del tiro o a las vigas de acero cada 15 a 30 metros. Sus bujes de elastómero (neopreno o poliuretano con dureza Shore A 60-70) amortiguan las vibraciones provocadas por el flujo de aire forzado.

5.3. Radio Mínimo de Curvatura en la Transición a Galería Horizontal

En la base del pozo, donde el cable realiza la transición de vertical a horizontal para ingresar a las galerías:

• Radio Mínimo de Curvatura: R_min ≥ 12 × D_ext (12 veces el diámetro exterior).
• Dimensión Crítica: Para un cable MP-GC de 15kV 4/0 AWG (D_ext ≈ 65 mm), R_min ≥ 780 mm (radio mínimo de 0.8 metros).
• Advertencia de Daño: Un doblado forzado con un radio menor arruga y fractura la cinta de cobre de 5 milésimas, originando descargas parciales y perforación dieléctrica a corto plazo.

6. Monitoreo de Seguridad Activo: Integración del Bucle Ground Check

El riesgo más grave en interior de mina es que la envolvente metálica de una bomba o transformador subterráneo quede energizada a potencial de media tensión mientras la línea de tierra está seccionada. El cable MP-GC neutraliza este riesgo mediante el lazo de supervisión continua Ground Check:

1. Inyección de Señal: El relevador de supervisión (Ground Continuity Monitor) en la subestación de superficie inyecta una señal de control a través del conductor piloto amarillo (Ground Check).
2. Trayectoria de Lazo: La señal desciende hasta el centro de carga en el fondo del pozo, atraviesa una resistencia calibrada o diodo Zener de cierre de lazo y retorna a superficie por los dos conductores de tierra desnudas en paralelo.
3. Detección Instantánea: Si el lazo supera una impedancia de 1.5 Ω a 2.0 Ω (por rotura mecánica, corrosión en terminales o desacople), el relevador detecta la interrupción en menos de 10 milisegundos.
4. Desenganche Preventivo: El interruptor automático de media tensión en superficie se desengancha en un tiempo total de despeje inferior a 100 milisegundos, desenergizando la línea antes de que un operario quede expuesto a una tensión de toque letal.

Pruebas de Campo Recomendadas (IEEE 400.2 y NOM-023-STPS-2012)

• Resistencia de Aislamiento: Medición con megóhmetro a 2.5 kVcc o 5.0 kVcc durante 1 minuto. Valor mínimo aceptable: 1,000 MΩ / km a 20°C.
• Prueba VLF (Very Low Frequency): Conforme a la norma IEEE 400.2, en cables con aislamiento de EPR se debe aplicar una prueba de tensión de corriente alterna a muy baja frecuencia (0.1 Hz) para no generar daño acumulativo por cargas espaciales, como ocurre con las pruebas de DC Hipot en aislamientos vulcanizados.
• Continuidad de Cinta de Blindaje: Verificación de resistencia óhmica de la cinta de cobre en cada fase para descartar arrugamientos o rupturas mecánicas durante el tendido.

Preguntas frecuentes

¿Se puede instalar el cable MP-GC en charolas portacables horizontales dentro de túneles y galerías?

Sí, con total apego normativo. El cable MP-GC está homologado para uso en charolas portacables metálicas (Cable Tray - TC) conforme a los Artículos 318 y 300-34 de la NOM-001-SEDE-2012 (sitio externo). En galerías mineras horizontales se recomienda tenderlo sobre charolas tipo escalera de aluminio o acero galvanizado por inmersión en caliente, fijándolo con flejes de acero inoxidable protegidos para garantizar una ventilación natural adecuada a 40°C ambiente.

¿Por qué el cable MP-GC utiliza cinta de cobre de 5 mils en lugar de alambres concéntricos de drenaje?

La cinta de cobre helicoidal traslapada de 5 mils provee una cobertura radial total del 100% sobre el aislamiento de EPR. En niveles de tensión de 15 kV o 25 kV con humedad permanente, una pantalla abierta dejaría espacios donde el campo electrostático ionizaría el aire, provocando efecto corona y erosión dieléctrica. Asimismo, la cinta lisa reparte uniformemente la presión de las mordazas de soporte vertical, evitando que hilos individuales se claven en el aislamiento durante la suspensión.

¿Cuál es la diferencia entre el nivel de aislamiento 100% y 133% en un cable MP-GC de 15kV?

La diferencia radica en el espesor del aislamiento EPR y el tiempo que el cable tolera operando con una fase a tierra: Nivel 100% (4.45 mm / 175 mils de EPR) para sistemas donde las protecciones despejan fallas en menos de 1 minuto; Nivel 133% (5.59 mm / 220 mils de EPR) para sistemas con neutro flotante en delta o neutro de alta impedancia, donde el circuito continúa operando hasta por 1 hora mientras se realiza un paro ordenado de los procesos de bombeo y molienda.

¿Qué especificaciones debe cumplir el empalme o kit de transición de un cable MP-GC en el fondo de mina?

En ambientes de interior de mina saturados de humedad y polvo de roca, las uniones deben ejecutarse exclusivamente con kits de empalme contráctiles en frío (Cold Shrink) certificados bajo normas IEEE 404 e ICEA S-75-381. Se debe reconstruir la continuidad de la capa semiconductora, conectar las cintas de cobre mediante malla estañada continua, empalmar independientemente los dos conductores de tierra y reconectar el hilo piloto Ground Check sin inversión. El conjunto se sella con resina hidrofóbica autoextinguible con grado de estanqueidad IP68.

Conclusión y soporte técnico

La correcta especificación de cables alimentadores MP-GC —seleccionando la tensión nominal (5kV a 25kV), el espesor de aislamiento EPR (100% o 133%), el calibre de conductores compactos Clase B y el espaciamiento de abrazaderas de relevo mecánico— garantiza la continuidad operativa y previene paros no programados de alto costo en la minería subterránea mexicana.

Revisión editorial y técnica: Contenido elaborado y validado por el departamento de ingeniería de TEBAOFLEX México conforme a las normas NOM-001-SEDE, NOM-023-STPS e ICEA S-75-381 vigentes en 2026. Para mayor información técnica o memorias de cálculo de suspensión, explore nuestra línea de cables alimentadores MP-GC, consulte nuestro catálogo general de cables mineros o póngase en contacto con nuestros ingenieros especialistas en nuestro portal de contacto técnico. Para faenas móviles de arrastre, revise nuestra guía sobre el cable SHD-GC y las mejores prácticas en inspección y mantenimiento de cables mineros.
