PARÁMETRO 01
Entorno de trabajo
Galerías y túneles confinados con humedad continua, goteo de roca, agua con sedimentos y potencial presencia de polvo combustible.
Condición Verificada en Terreno
TEBAOFLEX · AplicacionesICEA / NEMA / NOM
Minería subterránea
Soluciones de cable de uso rudo para frentes de avance, rampas, tiros y galerías con alta humedad, espacio confinado y severo esfuerzo mecánico.
ESQUEMA DE OPERACIÓN
Foto: Dylan McFarlane / University of Exeter · CC BY 2.0
01 / CONDICIONES DE SERVICIO
Contexto operativo y entorno de instalación
Variables ambientales, dinámicas y de tendido que definen los requisitos de protección dieléctrica y mecánica.
PARÁMETRO 02
Equipos energizados
Jumbos de perforación electrohidráulicos, cargadores LHD (scooptrams), rozadoras, bombas sumergibles de desagüe y centros de transformación móviles.
Condición Verificada en Terreno
PARÁMETRO 03
Forma de instalación
Arrastre directo sobre lecho rocoso durante el desplazamiento de maquinaria, tendido aéreo en hastiales o suspensión vertical en pozos y chimeneas.
Condición Verificada en Terreno
02 / EVIDENCIA VISUAL EN CAMPO
Galería operativa y anatomía de construcción
Registro fotográfico y estructural de condiciones operativas reales, esfuerzos mecánicos de arrastre y sección transversal del conductor.
FAENA SUBTERRÁNEA
Servicio: 600 V / 2 kV
REG-01

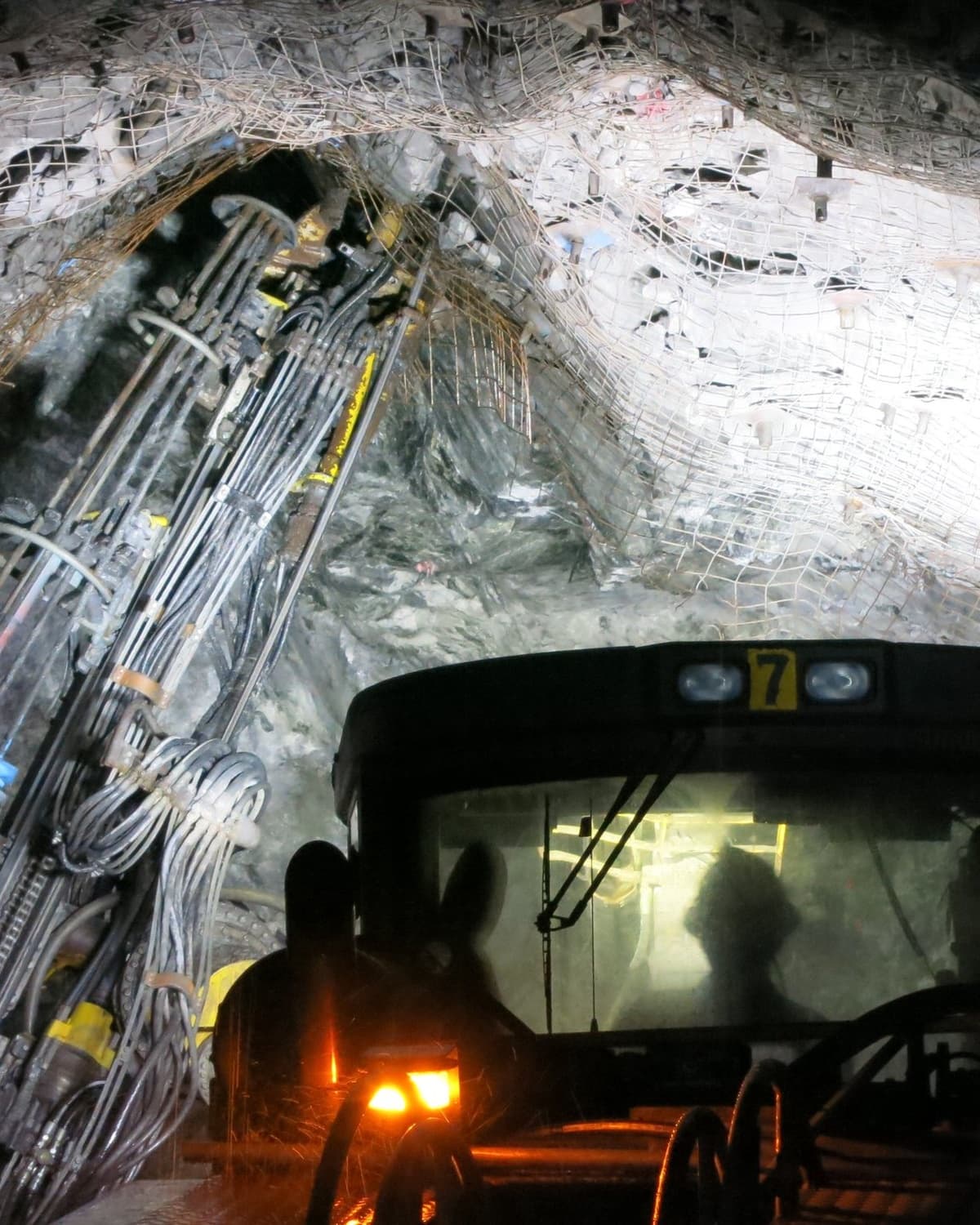

Alimentación a Jumbos en Frente de Avance
Operación en túneles estrechos con impacto constante de roca fragmentada, humedad saturada y curvas pronunciadas en galerías de desarrollo.
INSPECCIÓN TÉCNICANOM / ICEA ✓
DINÁMICA DE ARRASTRE
Tracción: 70 N/mm²
REG-02

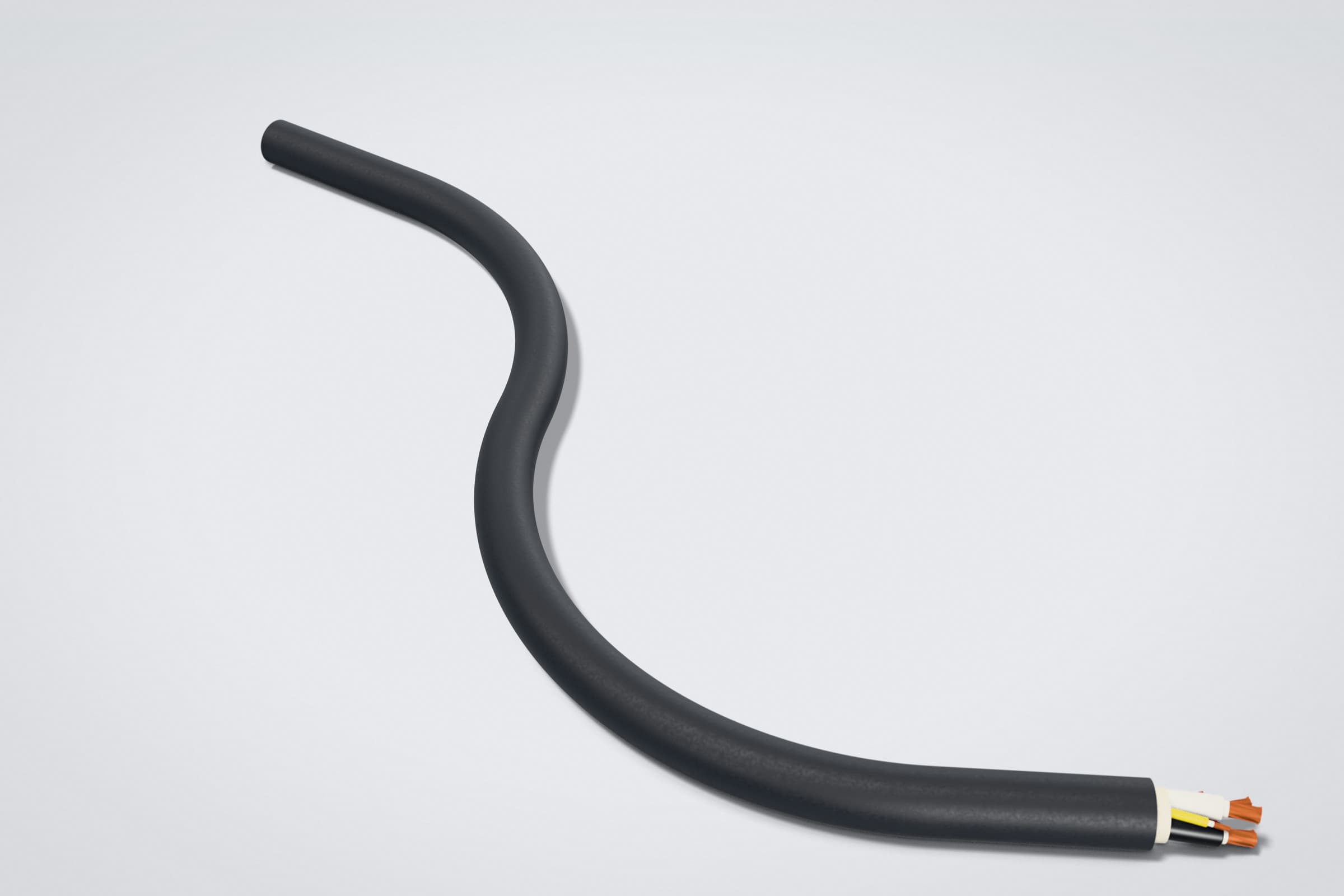

Tendido en S sobre Lecho Rocoso Abrasivo
Arrastre continuo por avance y retroceso de scooptrams LHD. La cubierta de CPE vulcanizado resiste cortes y fricción contra roca viva.
INSPECCIÓN TÉCNICANOM / ICEA ✓
ANATOMÍA DEL CONDUCTOR
Aislamiento: EPR 90 °C
REG-03

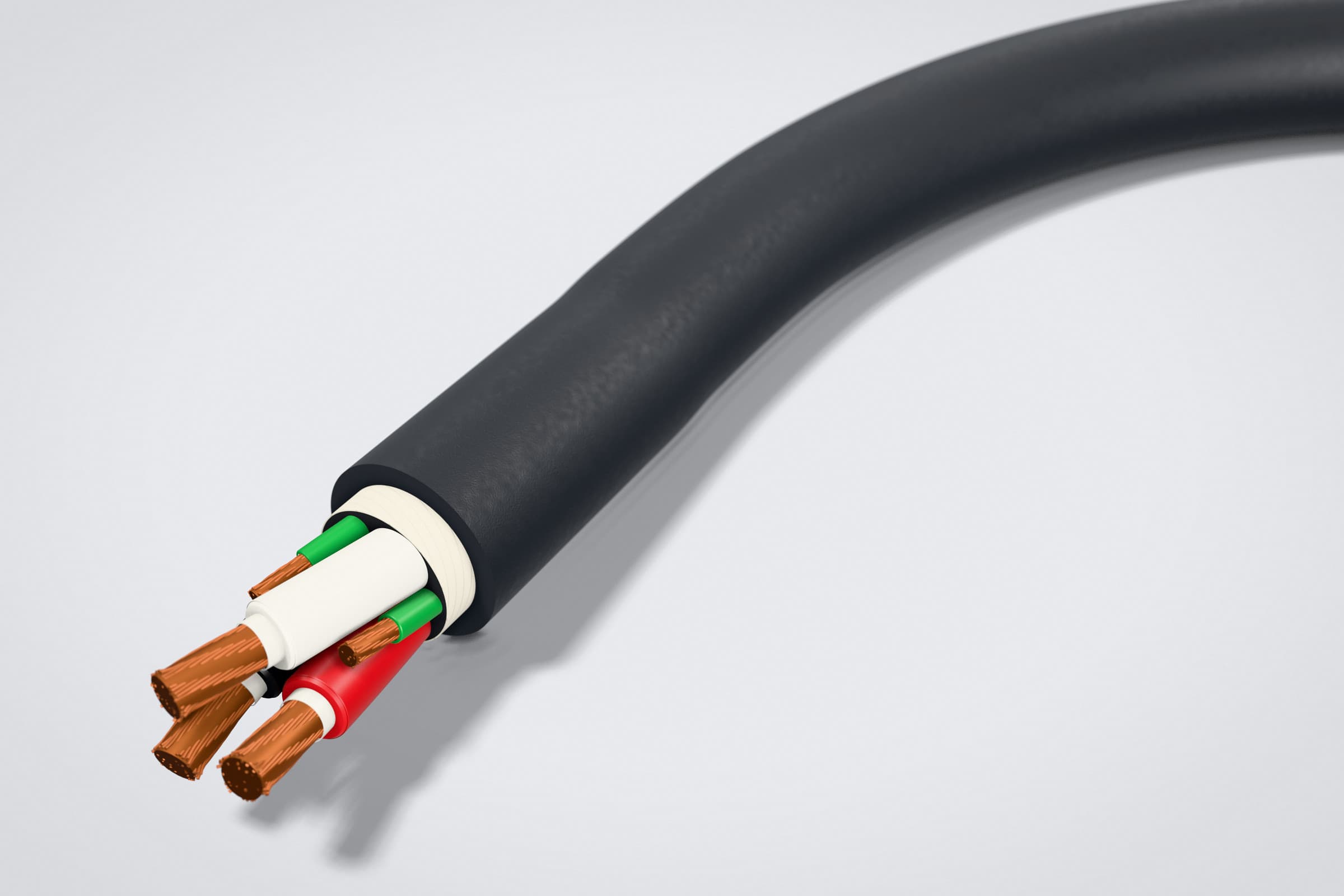

Sección Transversal con Ground Check
Tres conductores de fase flexibles de cobre suave, dos conductores de tierra simétricos y un conductor piloto Ground Check aislado para monitoreo.
INSPECCIÓN TÉCNICANOM / ICEA ✓
LABORATORIO & CALIDAD
Norma: ICEA S-75-381
REG-04
Ensayos Mecánicos y Resistencia a la Llama
Ensayos de tracción cíclica, flexión repetida y autoextinción de llama según normativa MSHA CFR 30 y NOM-001-SEDE.
INSPECCIÓN TÉCNICANOM / ICEA ✓
03 / DIAGRAMA UNIFILAR & RUTEO DE POTENCIA
Arquitectura eléctrica de distribución en faena
Esquema secuencial de potencia desde la acometida primaria o subestación de superficie hasta el frente de arranque y maquinaria móvil pesada.
ETAPA 01
13.8 kV – 25 kV ACAcometida Primaria en Superficie
CABLE RECOMENDADO
Línea de subestación principal
Subestación exterior receptora con interruptores en vacío, transformador reductor principal y protecciones diferenciales de línea.
PARÁMETROS CLAVE:
- ▸Celdas blindadas de media tensión
- ▸Puesta a tierra con resistencia de neutro (NGR)
- ▸Monitoreo de falla a tierra
ETAPA 02
5 kV – 15 kV ACAlimentador Vertical por Pique o Rampa
CABLE RECOMENDADO
Cable Type MP-GC (Mine Power Feeder)
Troncal de bajada vertical en tiro o rampa principal de mina. Conductores con pantalla metálica y armadura contra impacto por desprendimiento.
PARÁMETROS CLAVE:
- ▸Instalación autosoportada en tiro
- ▸Blindaje individual de fase con cinta de cobre
- ▸Cubierta externa autoextinguible
ETAPA 03
600 V / 1,000 V / 2 kVCentro de Distribución Móvil en Galería
CABLE RECOMENDADO
Switchgear portátil sobre patín
Subestación móvil interior mina que transforma la media tensión y aloja los relés de verificación del conductor Ground Check.
PARÁMETROS CLAVE:
- ▸Desconexión rápida por enchufes multipolares
- ▸Relé de monitoreo de continuidad de tierra
- ▸Disparo de falla en < 100 ms
ETAPA 04
600 V – 2,000 V ACArrastre Final a Frente de Explotación
CABLE RECOMENDADO
Cable de arrastre Type G-GC o SHD-GC
Línea de alimentación flexible que acompaña el avance directo de cargadores LHD, jumbos de barrenación y bombas sumergibles.
PARÁMETROS CLAVE:
- ▸Conductores de cobre clase I extra-flexibles
- ▸Cubierta de CPE resistente a cortes por roca
- ▸Radio de curvatura dinámico 12x O.D.
04 / INGENIERÍA DE SELECCIÓN
Matriz de especificación de cables por equipo minero
Criterios técnicos recomendados para especificar el tipo de cable, calibres estándar y configuración de conductores según la severidad operativa de cada máquina.
| Maquinaria / Equipo | Tensión | Cable Sugerido | Calibres Habituales | Factor Mecánico Crítico | Normativa |
|---|---|---|---|---|---|
| Jumbos electrohidráulicos (1 a 3 brazos) | 600 V / 1,000 V | Type G-GC | 3×2 AWG a 3×2/0 AWG | Flexión cíclica en tambor lateral e impacto por fragmentos de roca | NOM-001 Art. 400 / ICEA S-75-381 |
| Cargadores LHD (Scooptrams eléctricos) | 1,000 V / 2,000 V | Type SHD-GC / G-GC | 3×1/0 AWG a 3×4/0 AWG | Arrastre directo sobre rampa y alta tensión de tiro al avance | ICEA S-75-381 / MSHA P10-20 |
| Rozadoras y minadores de perfil bajo | 1,000 V / 4,160 V | Type SHD-GC | 3×2/0 AWG a 3×350 kcmil | Vibración mecánica continua y temperatura ambiental elevada | NOM-001 Art. 610 / ICEA S-75-381 |
| Bombas sumergibles de cárcamo y tiro | 460 V / 600 V | Type W / Type G | 4×4 AWG a 4×2/0 AWG | Inmersión constante en aguas ácidas y lodos con sulfuros | NOM-001-SEDE / ICEA S-75-381 |
| Subestaciones móviles sobre patines (Skids) | 5 kV / 15 kV | Type MP-GC | 3×2/0 AWG a 3×500 kcmil | Tendido estacionario en hastial con reubicación periódica | NOM-001 Art. 328 / ICEA S-75-381 |
* Conductores fabricados en cobre suave con cableado clase flexible de paso corto según ASTM B172 / B174.
INGENIERÍA A MEDIDA DISPONIBLE05 / NORMATIVA Y SEGURIDAD CRÍTICA
Requisitos del cable para el proyecto
Criterios de dimensionamiento electrotécnico y diseño constructivo que deben satisfacer los cables para operar con seguridad en esta faena.
Normativa Minera de Referencia
- ▪NOM-001-SEDE-2012: Art. 400 (Cordones) y Art. 680 (Minas)
- ▪NOM-023-STPS-2012: Seguridad en minería subterránea y a cielo abierto
- ▪ICEA S-75-381 / NEMA WC 58: Cables de potencia portátiles mineros
- ▪Ensayos FT1 / FT4: Retardo a la propagación de flama y cubierta autoextinguible
RESISTENCIA MECÁNICANOM / ICEA VERIFICADO
Resistencia mecánica
Cubierta exterior reforzada de CPE o policloropreno de alta densidad, resistente a cortes por roca viva, impacto directo y abrasión severa.
SEGURIDAD Y PUESTA A TIERRANOM / ICEA VERIFICADO
Seguridad y tierra
Conductores de puesta a tierra simétricos combinados con conductor de monitoreo Ground Check para desenergización instantánea ante pérdida de tierra.
FLEXIBILIDAD DINÁMICANOM / ICEA VERIFICADO
Flexibilidad operativa
Conductores de cobre suave con cableado clase flexible de paso corto, optimizados para soportar miles de ciclos de curvatura en radios reducidos.
PROTECCIÓN TÉRMICA Y QUÍMICANOM / ICEA VERIFICADO
Resistencia al fuego y fluidos
Propiedades autoextinguibles con retardo a la llama según NOM-001/MSHA y resistencia a aceites hidráulicos, grasas y agua ácida de mina.
06 / DIRECTRICES DE CAMPO
Criterios de instalación, maniobra y vida útil del cable
Pautas operativas de ingeniería para maximizar la vida útil en faena, evitar esfuerzos excesivos de tiro y salvaguardar la integridad del personal minero.
01MANUAL DE OPERACIÓN
Radio Mínimo de Curvatura Dinámico
R_min ≥ 8 × O.D. (estático) / 12 × O.D. (dinámico)
Respetar el radio límite en tambores y poleas guías.
Nunca bobinar el cable por debajo del radio mínimo en carretes de jumbos o scooptrams. Curvaturas excesivas fatigan los filamentos de cobre y provocan roturas prematuras por cizallamiento.
CUMPLIMIENTONOM-023-STPS / ICEA
02MANUAL DE OPERACIÓN
Tensión Máxima de Tracción Permitida
T_max = 70 N/mm² × Σ Área Cobre (máx. 1,000 kg)
Controlar el esfuerzo de tiro en el conductor de cobre.
La tracción debe ser absorbida uniformemente por los conductores de fase de cobre. Nunca ejercer fuerza de tiro anclando únicamente la cubierta exterior sin una malla prensora adecuada.
CUMPLIMIENTONOM-023-STPS / ICEA
03MANUAL DE OPERACIÓN
Protección en Vías de Rodadura y Rampas
Pasacables reforzados de uretano para > 50 ton
Evitar el aplastamiento directo por maquinaria pesada.
Instalar puentes pasacables modulares o suspender el cable en hastiales mediante abrazaderas elásticas. El paso repetido de llantas de equipo pesado destruye el aislamiento interno.
CUMPLIMIENTONOM-023-STPS / ICEA
04MANUAL DE OPERACIÓN
Calibración del Conductor Ground Check
Resistencia de lazo piloto R < 25 Ω (NOM / MSHA)
Asegurar disparo instantáneo ante pérdida de tierra.
Verificar periódicamente la continuidad del lazo entre el conductor de tierra y el Ground Check. El relé de protección debe disparar en menos de 100 ms ante una desconexión o falla a tierra.
CUMPLIMIENTONOM-023-STPS / ICEA
07 / TOMA DE DATOS TÉCNICOS
Qué incluir en su solicitud de proyecto
Para agilizar la memoria de cálculo, dimensionamiento y cotización precisa, envíe los siguientes parámetros de su faena minera.
LISTA DE PARÁMETROS PARA MEMORIA DE CÁLCULO
Tensión nominal de operación
600 V / 2000 V en baja tensión o media tensión de 5 kV a 15 kV.
Capacidad de corriente requerida
Amperaje de régimen continuo con factores de corrección por temperatura y agrupamiento.
Longitud de tramo continuo
Metraje por carrete para minimizar uniones o empalmes en interior mina.
Condiciones particulares de la mina
Altura sobre el nivel del mar, acidez del agua y tipo de equipo receptor.
Cables relacionados
Cables relacionados con esta aplicación
Cables portátiles y de alimentación con características constructivas aptas para este régimen de trabajo.
Cable de energía portátil tipo SHD-GC
Cable portátil con tres conductores de fase, cada uno con pantalla individual, dos conductores de puesta a tierra y un conductor de verificación de tierra. Alimenta equipo móvil de minería de media tensión: palas eléctricas, dragalinas, perforadoras, excavadoras eléctricas, minadores continuos, frentes largos (longwall) y subestaciones móviles.
Tensión:2,000 a 25,000 V, según la claseCalibres:6 AWG a 500 kcmil (13.3 a 253 mm²); 2 AWG a 250 kcmil en 15 y 25 kVTemperatura:90 °C, máxima del conductor
Cable de energía portátil tipo G-GC
Cable portátil multiconductor para alimentar equipos y maquinaria móviles. Además de los conductores de fase, lleva conductores de puesta a tierra y un conductor aislado de verificación de tierra, que se conecta al circuito de monitoreo de continuidad de tierra del equipo.
Tensión:2,000 VCalibres:12 AWG a 500 kcmil (3.31 a 253 mm²)Temperatura:90 °C, máxima del conductor
Cable de energía portátil tipo G
Cable portátil multiconductor para alimentar equipos y maquinaria móviles. Lleva conductores de fase y conductores de puesta a tierra, sin conductor de verificación de tierra.
Tensión:2,000 VCalibres:12 AWG a 500 kcmil (3.31 a 253 mm²)Temperatura:90 °C, máxima del conductor
Cable alimentador de energía para minas tipo MP-GC
Cable de energía para minas con tres conductores de fase, cada uno con pantalla individual de cinta de cobre, dos conductores de puesta a tierra y un conductor de verificación de tierra. Se usa como alimentador entre las unidades del sistema de distribución de la mina: subestaciones, casetas de interruptores y centros de potencia portátiles.
Tensión:5,000 a 25,000 V, según la claseCalibres:6 AWG a 500 kcmil (13.3 a 253 mm²); 2 AWG a 500 kcmil en 15 y 25 kVTemperatura:90 °C, máxima del conductor
