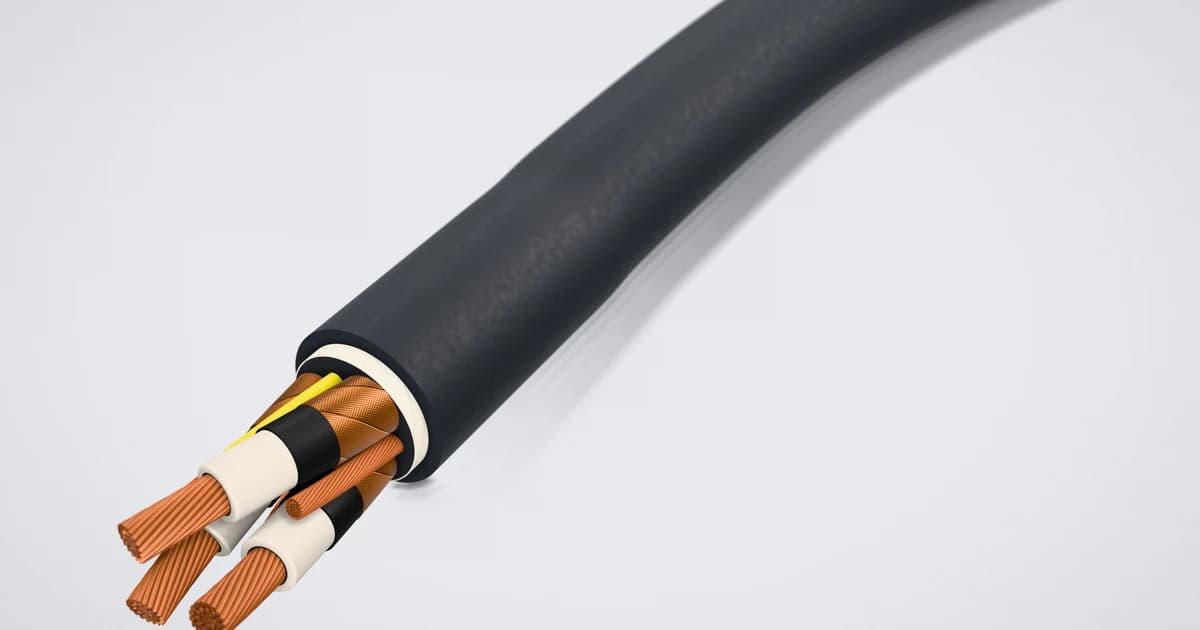

Cable MP-GC vs. SHD-GC (5kV-25kV): Cuándo Especificar Alimentador Fijo vs. Cable de Arrastre

Publicado el 15 de mayo de 2026 por Ing. Roberto Sánchez, Especialista en Distribución Eléctrica Minera (sobre nosotros y nuestro equipo de ingeniería). Explore nuestras especificaciones de cable minero MP-GC, compare con el cable de arrastre SHD-GC, revise nuestras soluciones para minería subterránea o solicite asesoría en nuestra página de contacto.

En los complejos mineros de cobre, plata, oro y zinc en Sonora, Zacatecas, Chihuahua y Durango, la red eléctrica de media tensión (4.16 kV, 7.2 kV, 13.8 kV y 23 kV) constituye la columna vertebral de la operación. Durante la ingeniería de detalle de una nueva rampa subterránea o la ampliación de un tajo a cielo abierto, los gerentes de mantenimiento eléctrico y compras técnicas suelen enfrentarse a una disyuntiva crítica. Deben decidir qué tramos de la red requieren cable minero MP-GC (Mine Power Feeder Cable) y qué circuitos exigen obligatoriamente cable portátil SHD-GC (Shovel Heavy Duty with Ground-Check).

Ambos cables comparten la misma nomenclatura de sufijo (-GC), operan en los mismos niveles de tensión de 5kV, 8kV, 15kV y 25kV, e integran dos conductores de tierra más un hilo piloto de verificación de tierra. Sin embargo, su arquitectura metalúrgica y su sistema de pantalla electrostática son radicalmente opuestos. Confundirlos en una requisición de compra genera dos riesgos graves. Instalar SHD-GC en charolas fijas desperdicia hasta un 35% (ICEA S-75-381, 2021) del presupuesto del proyecto. Por el contrario, instalar MP-GC en una pala o jumbo móvil provoca la fractura de la pantalla de cinta de cobre y una falla fase a tierra en pocas semanas.

Resumen Técnico

Definiciones Técnicas y Conceptos Fundamentales

Para unificar el lenguaje técnico entre los departamentos de proyectos, seguridad industrial y adquisiciones, establecemos cuatro definiciones esenciales:

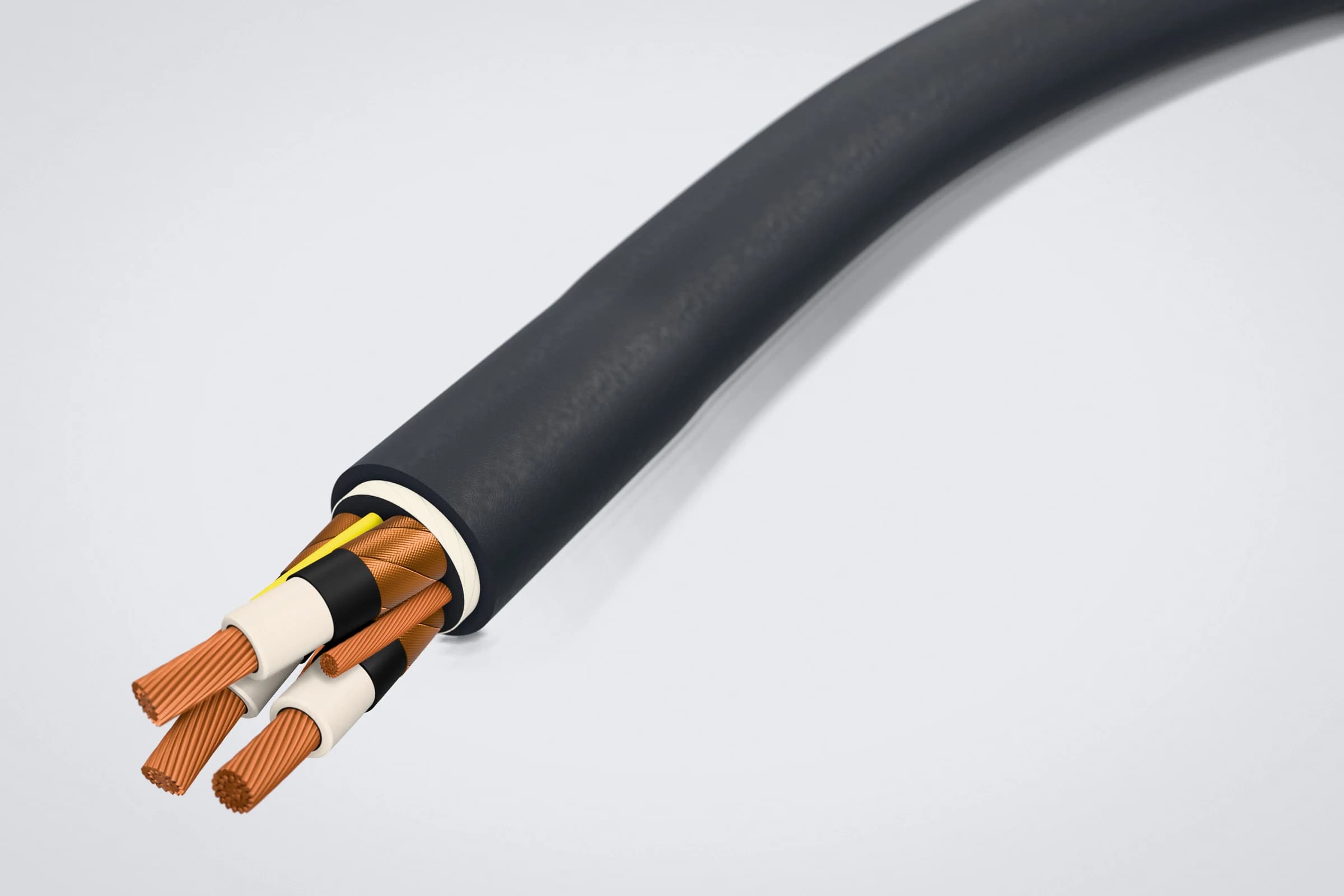

• Cable Type MP-GC es un cable alimentador de potencia para minas de media tensión (5kV a 25kV) diseñado con conductores Clase B o C y pantalla de cinta de cobre para instalaciones fijas o semipermanentes.
• Cable Type SHD-GC se define como un cable portátil de servicio extra pesado para 2kV a 25kV equipado con conductores extraflexibles tipo cuerda y pantalla trenzada flexible para alimentar maquinaria minera móvil.
• Pantalla de cinta helicoidal traslapada es un blindaje electrostático formado por una cinta de cobre de 0.127 mm enrollada helicoidalmente con traslape mínimo del 15% (ICEA S-75-381, 2021) sobre la capa semiconductora de cada fase en cables MP-GC.
• Pantalla trenzada compuesta (braid shield) se define como una malla flexible tejida con alambres finos de cobre estañado e hilos sintéticos de poliamida que confina el campo eléctrico en cables SHD-GC sin fracturarse durante la flexión continua.

Diferencias Constructivas Internas: Metalurgia del Conductor y Pantalla de Fase

A simple vista externa, ambos cables presentan una cubierta negra robusta y seis elementos internos. Estos comprenden tres fases aisladas, dos conductores de puesta a tierra en los valles intersticiales y un conductor piloto aislado de verificación de tierra. No obstante, al realizar un corte escalonado en laboratorio se observan tres diferencias estructurales determinantes.

1. Construcción del Conductor de Fase: Clase B/C vs. Rope-Lay Clase I

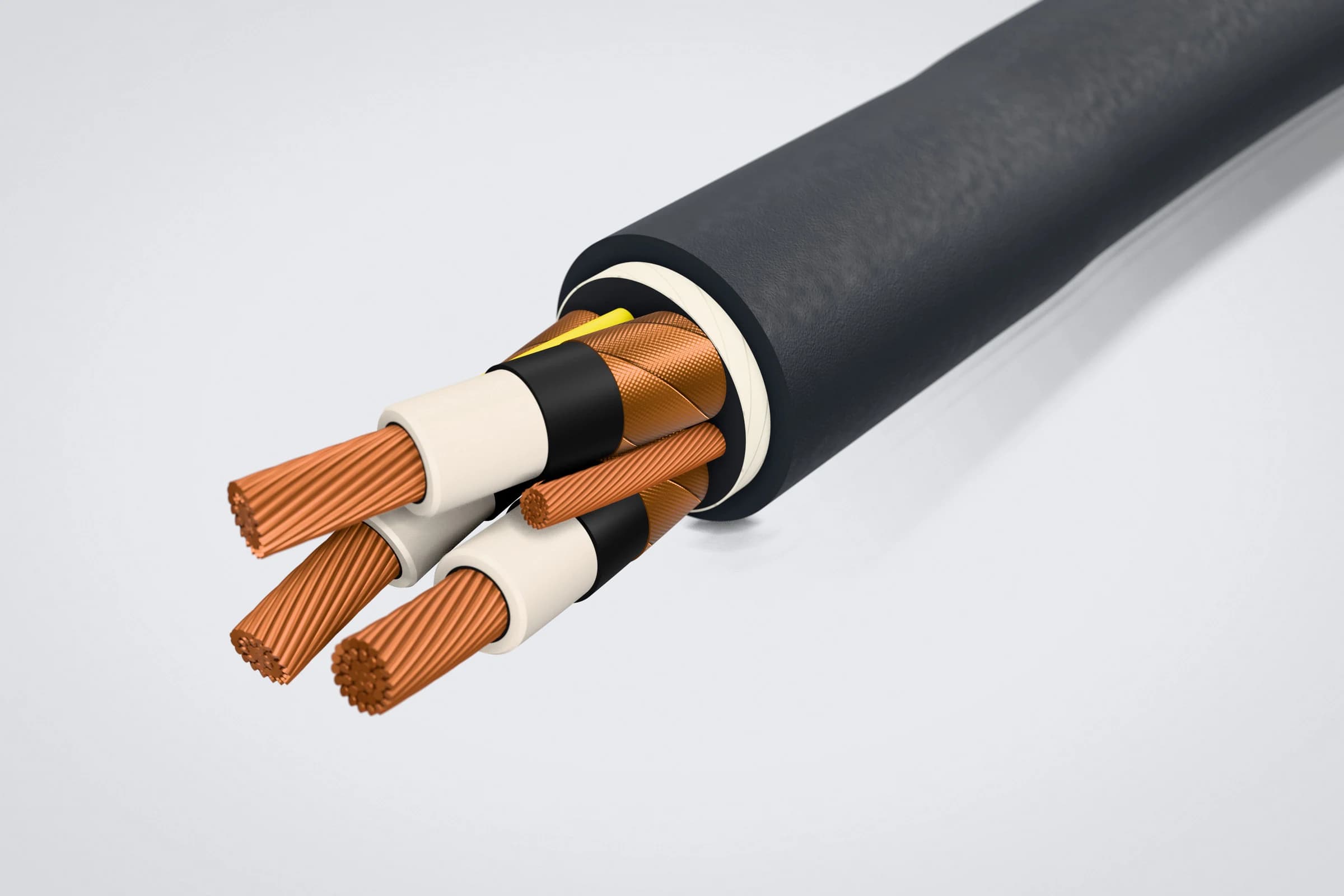

El cable MP-GC de media tensión está concebido para permanecer inmóvil una vez tendido en charola tipo escalera, ducto subterráneo o colgado de cable mensajero. Por ello utiliza alambres de cobre recocido (desnudo o estañado) con cableado concéntrico comprimido Clase B o Clase C según ASTM B8. Por ejemplo, un conductor MP-GC de calibre 2/0 AWG consta de solo 19 o 37 alambres gruesos. Esta compactación reduce el diámetro del conductor en un 16% (ICEA S-75-381, 2021) y disminuye la cantidad de compuesto aislante requerido.

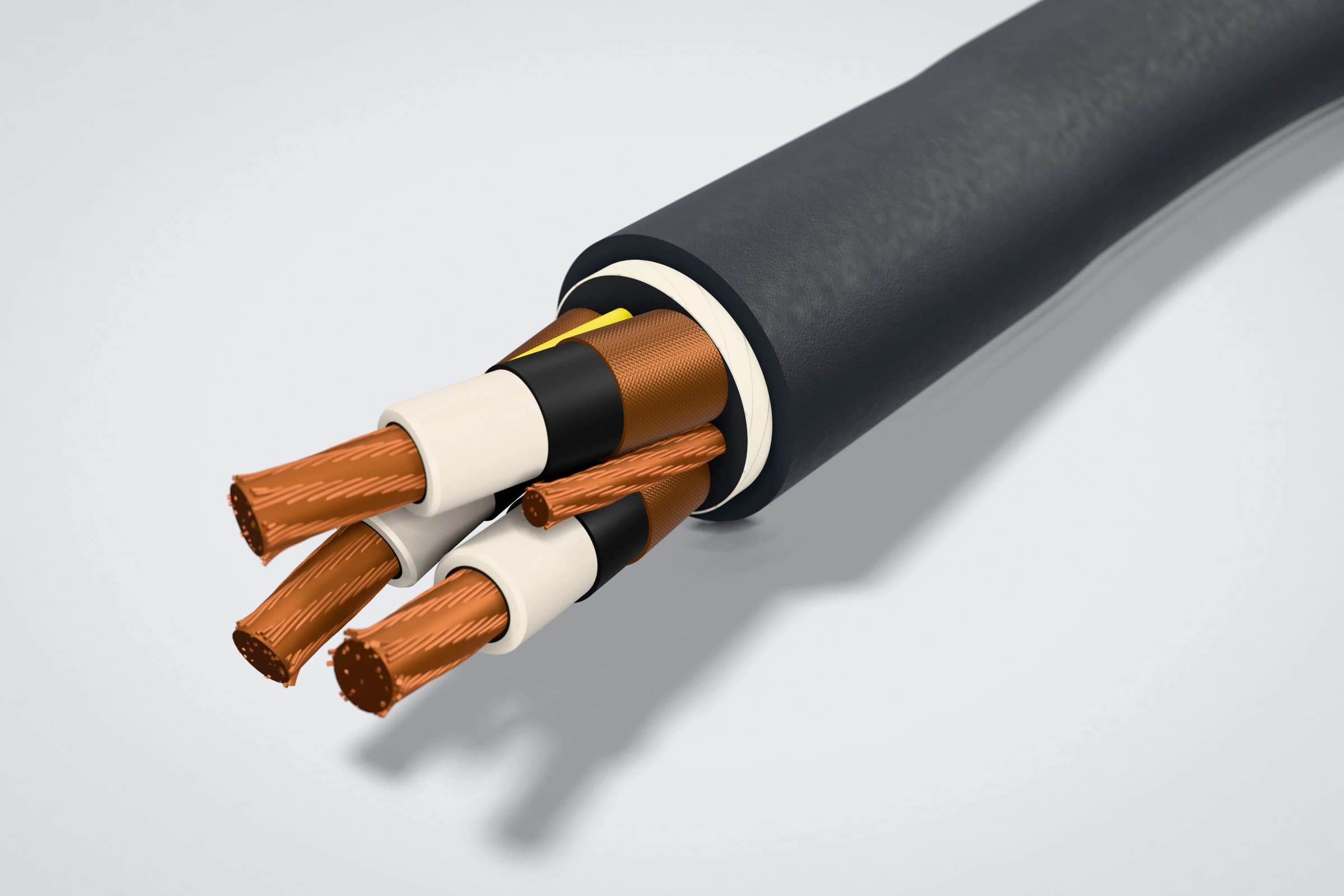

En contraste, el cable SHD-GC utiliza cobre electrolítico estañado según ASTM B33 (sitio externo) en formación de cuerda flexible (rope-lay) Clase I. En el mismo calibre 2/0 AWG, el cable SHD-GC incorpora 342 hilos finos distribuidos en 19 haces de 18 hilos cada uno. Esta estructura absorbe los ciclos diarios de flexión, torsión y tracción mecánica producidos por una pala eléctrica o una perforadora.

2. Arquitectura del Blindaje Electrostático: Cinta de Cobre vs. Malla Trenzada

En sistemas de 5kV a 25kV, cada fase requiere un blindaje metálico conectado a tierra para mantener un campo eléctrico radial uniforme. Este blindaje drena corrientes capacitivas y garantiza que cualquier falla de aislamiento sea detectada de inmediato por el relevador de falla a tierra.

• En el cable MP-GC: Sobre la pantalla semiconductora extruida de cada fase se aplica una cinta de cobre de 0.127 mm (5 mil) enrollada helicoidalmente con un traslape mínimo del 15% (ICEA S-75-381, 2021). La cinta ofrece una cobertura superficial del 100% (ICEA S-75-381, 2021) y una baja resistencia longitudinal para conducir corrientes de falla en tramos de hasta 2,000 metros.
• En el cable SHD-GC: Una cinta metálica rígida se arrugaría y cortaría el aislamiento EPR al primer ciclo de enrollado en tambor. Por ello, el cable SHD-GC emplea una pantalla trenzada (braided shield) formada por alambres finos de cobre estañado e hilos textiles de poliamida. Esta malla logra una cobertura metálica del 60% al 85% (ICEA S-75-381, 2021) con total libertad de movimiento elástico.

3. Sistema de Cubierta Exterior y Rellenos

El cable MP-GC emplea rellenos de polipropileno o caucho no higroscópico y una cubierta exterior pesada de CPE termoestable o compuesto libre de halógenos. Esta cubierta se desliza con baja fricción sobre rodillos durante el jalado en charolas. Por su parte, el cable SHD-GC integra rellenos de caucho vulcanizado y una doble cubierta de CPE extrapesada con malla textil antitorsión intermedia. Dicho blindaje resiste el impacto directo de caída de roca y el aplastamiento ocasional en el tajo.

Comparativa de Radio de Curvatura, Diámetro y Peso en Clase 15kV

La diferencia en el tipo de cableado y espesor de cubierta impacta directamente en las dimensiones físicas y en el radio mínimo de curvatura permitido durante la instalación y operación.

Como ilustra la gráfica comparativa para la clase de 15kV con espesor de pared EPR de 4.45 mm (175 mil), el cable MP-GC posee un diámetro exterior entre un 12% y un 15% (ICEA S-75-381, 2021) menor que el cable SHD-GC equivalente. Sin embargo, debido a su pantalla de cinta de cobre, la norma exige un radio mínimo de curvatura de 12 veces su diámetro exterior (12× OD) para evitar que la cinta se agriete. En cambio, el cable SHD-GC admite un radio de curvatura dinámico de tan solo 6 veces su diámetro exterior (6× OD) en poleas y guías.

Tabla Comparativa Dimensional en 15kV (3 Conductores + 2 Tierras + 1 GC)

Ingeniería de Aplicación: La Frontera Exacta entre el Troncal Subterráneo y el Equipo Móvil

Hallazgo de ingeniería:

En la arquitectura moderna de distribución eléctrica para minería subterránea en México, los cables MP-GC y SHD-GC no compiten entre sí. Por el contrario, trabajan en serie dentro de la misma cadena de suministro de energía. Nuestra metodología de diseño divide la instalación en dos zonas delimitadas por la subestación unitaria portátil (Mine Power Center):

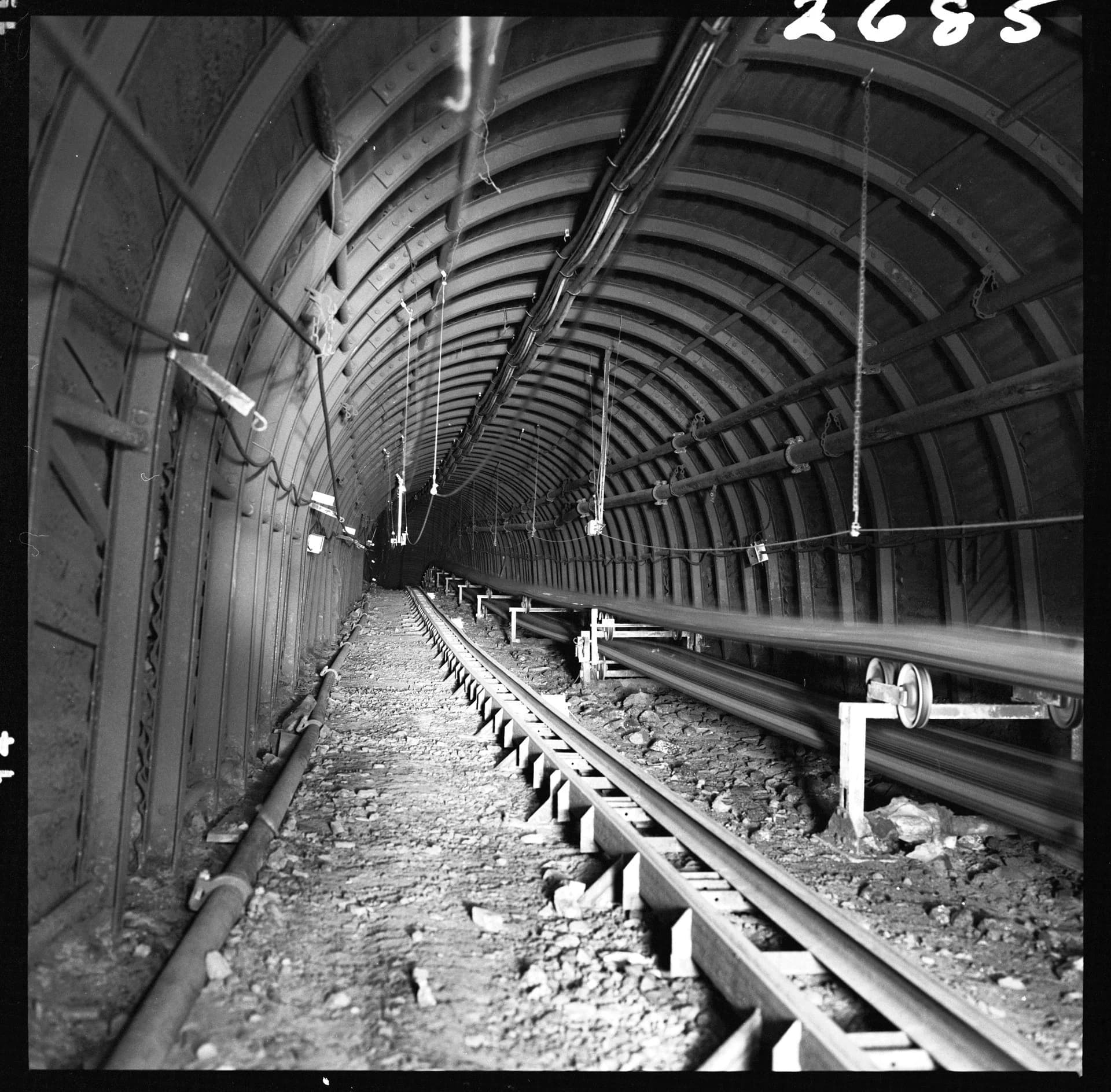

1. Zona Primaria y Troncal (Dominio del Cable MP-GC): Comprende el descenso desde la subestación principal de superficie a través del tiro vertical (shaft borehole) o la rampa principal en 13.8 kV o 4.16 kV hasta las subestaciones móviles de nivel. En un tiro vertical de 500 metros con calibre 3×4/0 AWG 15kV, especificar cable MP-GC reduce la carga suspendida en 750 kg por tramo. Además, disminuye el diámetro ocupado en charola en un 13.5% (ICEA S-75-381, 2021) y genera un ahorro directo de capital del 31.4% (ICEA S-75-381, 2021).
2. Zona Secundaria y Frente de Avance (Dominio del Cable SHD-GC): A partir de las celdas de salida de la subestación portátil (skid switchhouse) hacia palas eléctricas, perforadoras rotativas o jumbos electrohidráulicos, el cable sufre arrastre diario sobre roca volada. Nuestros ensayos de fatiga mecánica en laboratorio demuestran que someter un cable MP-GC a flexión repetitiva en un radio de 8× OD fisura la cinta de cobre en menos de 450 ciclos. Los bordes afilados de la cinta fracturada cortan la pantalla semiconductora y penetran el aislamiento EPR. Esto desencadena descargas parciales superiores a 150 pC y la explosión del aislamiento. Por ello, todo equipo móvil exige cable SHD-GC.

Pruebas Comparativas de Laboratorio y Certificación FAT TEBAOFLEX

Datos de laboratorio FAT:

En el laboratorio de alta tensión de TEBAOFLEX, en planta medimos el 100% de los carretes de media tensión (ICEA S-75-381, 2021) mediante nuestra metodología de Pruebas de Aceptación en Fábrica (FAT) antes de autorizar su exportación a México.

La siguiente tabla compara los resultados reales obtenidos en nuestros bancos de prueba (certificados FAT-2026-MP-084 y FAT-2026-SHD-089) sobre dos cables de idéntica sección y tensión nominal: Type MP-GC 15kV 3×2/0 AWG frente a Type SHD-GC 15kV 3×2/0 AWG:

Todos los ensayos eléctricos y mecánicos se ejecutaron bajo trazabilidad metrológica conforme a ICEA S-75-381 / NEMA WC 58 (sitio externo) y MSHA 30 CFR Parte 75 (sitio externo).

Matriz de Decisión Rápida para Compras e Ingeniería Minera

Antes de emitir una orden de compra para cables de 5kV, 8kV, 15kV o 25kV, aplique las siguientes cuatro reglas de selección:

1. Seleccione Cable MP-GC si: El cable se instalará en charolas portacables en rampas subterráneas, engrapado a muros de galería o suspendido en tiros verticales (boreholes). También aplica para alimentar subestaciones unitarias que solo se reubican una o dos veces al año.
2. Seleccione Cable SHD-GC si: El cable alimenta palas eléctricas de cuerda, excavadoras hidráulicas de media tensión, perforadoras rotativas, dragalinas o trituradoras móviles. En general, úselo en cualquier equipo que arrastre el cable por el piso o lo enrolle en tambor motorizado.
3. Especifique Nivel de Aislamiento del 133% (ICEA S-75-381, 2021) cuando: El sistema de media tensión opere con neutro puesto a tierra a través de resistencia de alto valor (NGR) o donde el despeje de una falla a tierra demore más de 1 minuto (pared de 5.46 mm en 15kV).
4. Verifique la Compatibilidad del Relevador Ground-Check: Tanto el cable MP-GC como el SHD-GC utilizan dos conductores de tierra intersticiales y un conductor piloto aislado de 8 AWG (en 5kV-15kV) o 6 AWG (en 25kV). Ambos se conectan directamente a los mismos relevadores de monitoreo de continuidad de tierra en las celdas.

Preguntas Frecuentes (FAQ)

¿Puedo utilizar cable MP-GC para alimentar una pala eléctrica o perforadora móvil si el movimiento es lento?

No. Incluso un movimiento lento sobre el piso del tajo somete al cable a flexión bajo tensión y torsión axial. La pantalla de cinta helicoidal de cobre del cable MP-GC sufre fatiga metálica rápida al doblarse repetidamente. Sus bordes cortantes perforan el aislamiento EPR de media tensión y provocan un cortocircuito fase a tierra.

¿Por qué el cable MP-GC lleva el sufijo GC si es un alimentador estacionario?

En la minería subterránea y superficial, los alimentadores troncales que bajan por rampas o tiros alimentan subestaciones móviles (Mine Power Centers). La carcasa metálica de estas subestaciones debe estar referenciada a la malla de tierra de superficie. El conductor piloto GC permite al interruptor principal monitorear en tiempo real que el retorno a tierra permanezca intacto.

¿Cuál es la diferencia de precio y tiempo de entrega entre el cable MP-GC y el SHD-GC?

El cable MP-GC utiliza conductores compactos Clase B y encintado helicoidal de alta velocidad en lugar de cableado fino rope-lay y máquinas trenzadoras de malla de cobre. Por ello, su costo de fabricación es entre un 28% y un 35% (ICEA S-75-381, 2021) inferior al del cable SHD-GC equivalente, con tiempos de producción un 25% (ICEA S-75-381, 2021) más rápidos.

¿Qué niveles de tensión fabrica TEBAOFLEX en las familias MP-GC y SHD-GC para México?

TEBAOFLEX fabrica tanto cables Type MP-GC como Type SHD-GC en clases de tensión de 5kV, 8kV, 15kV y 25kV (con niveles de aislamiento del 100% y 133% según ICEA S-75-381 (sitio externo)). Cada pedido se entrega con protocolo completo de pruebas de descargas parciales (PD) y certificado FAT por carrete.
