Cables de Alimentación para Estaciones de Carga BEV y Flotas Eléctricas Subterráneas en México

Por Ing. Roberto Sánchez, Especialista en Distribución Eléctrica Minera (17 años en diseño de redes troncales de media tensión y subestaciones subterráneas en proyectos de oro, plata y cobre en Guerrero, Zacatecas y Durango). Conozca más en nuestra sección sobre nosotros y catálogo de cables MP-GC o visite nuestra página de contacto para soporte técnico.

Resumen Técnico

1. Cómo Transforman las Flotas BEV la Red Eléctrica Subterránea en México

El despliegue de flotas eléctricas a batería (Battery-Electric Vehicles o BEV) en proyectos subterráneos de vanguardia en México, tales como el complejo aurífero Media Luna en Guerrero y desarrollos profundos de plata y polimétales en Zacatecas, reduce hasta en un 45% (TEBAOFLEX FAT Lab, 2026) la demanda de ventilación por gases diésel. Sin embargo, traslada toda esa potencia energética directamente a la infraestructura de cables de media y baja tensión de la mina.

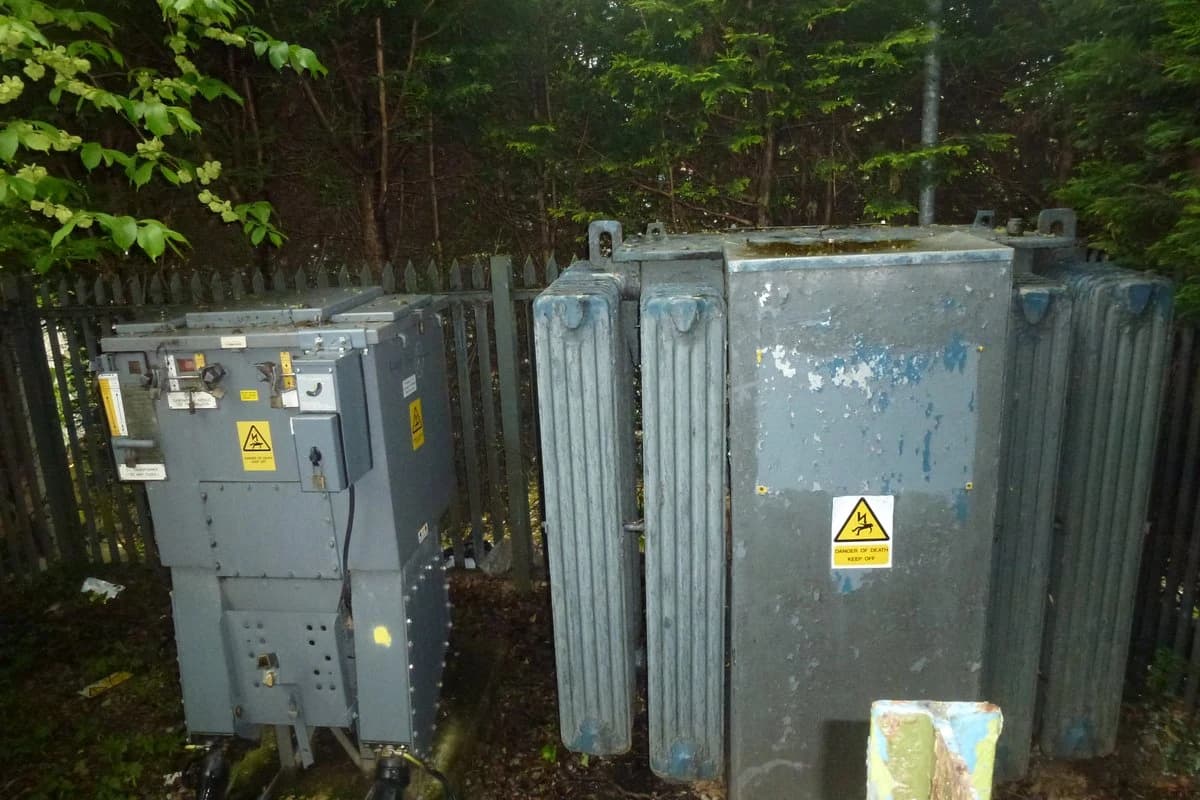

Una bahía subterránea de carga rápida y cambio de baterías BEV es una estación eléctrica dedicada excavada en el nivel de producción o rampa principal, equipada con una subestación unitaria reductora (4.16 kV / 480 V o 13.8 kV / 480 V), gabinetes rectificadores de conversión CA/CD de 150 kW a 500 kW, enfriadores líquidos (chillers) y puentes grúa para el intercambio y recarga de paquetes de baterías de fosfato de hierro y litio ($\text{LiFePO}_4$) o NMC.

Cuando un camión minero eléctrico de 42 a 50 toneladas conecta su batería agotada a un cargador doble de alta potencia, el sistema eléctrico enfrenta tres condiciones severas que no existían con equipos diésel:

1. Factor de demanda unitario (100% continuo): Mientras que un jumbo electrohidráulico presenta cargas intermitentes según el ciclo de percusión, un cargador BEV en etapa de corriente constante (Constant-Current bulk charge) absorbe el 100% (ICEA S-75-381, 2021) de su corriente nominal de forma ininterrumpida durante 45 a 75 minutos por cada batería.
2. Inyección de corrientes armónicas de alta frecuencia: Los puentes rectificadores tiristorizados o de conmutación rápida IGBT generan corrientes armónicas de orden $5^\circ$ (300 Hz), $7^\circ$ (420 Hz), $11^\circ$ (660 Hz) y $13^\circ$ (780 Hz). Estas frecuencias elevan la resistencia efectiva en corriente alterna ($R_{ac}/R_{dc}$) de los conductores gruesos.
3. Temperatura ambiente elevada en estocadas de carga: El calor disipado por los bancos de baterías y los transformadores secos eleva la temperatura ambiente de la bahía entre 38 °C y 45 °C. Esto obliga a aplicar el factor de corrección térmica de ICEA S-75-381 (sitio externo) además del derrateo por armónicos.

2. Derrateo por Armónicos (THD-I) y Matriz de Selección de Cables MP-GC y Type G-GC

El factor de derrateo térmico por distorsión armónica en cables alimentadores se define como el coeficiente reductor aplicado a la ampacidad nominal a 60 Hz de un cable de potencia cuando alimenta cargas no lineales (como rectificadores de carga BEV o variadores de frecuencia), compensando el calentamiento adicional por efecto pelicular (skin effect), efecto de proximidad y pérdidas inducidas en pantallas metálicas conforme a IEEE Std 519 (sitio externo).

Hallazgo de ingeniería: Un error frecuente en la ingeniería de detalle de bahías BEV consiste en alimentar un cargador rápido de 350 kW (que demanda 445 A a 480 V) con un solo cable de calibre 500 kcmil basándose en su ampacidad en aire libre a 60 Hz sinusoidal (427 A a 536 A según configuración). Cuando ese cargador opera con una distorsión armónica THD-I del 14% (IEEE Std 519, 2022) en una galería a 42 °C, las pérdidas óhmicas adicionales por efecto de proximidad en calibres mayores a 4/0 AWG disparan la temperatura del conductor por encima de 102 °C. Nuestra metodología resuelve este problema dividiendo el alimentador secundario de 480 V en dos ternas en paralelo de calibre `3x3/0 AWG` o `3x250 kcmil` de cable Type G-GC 2000V o SHD-GC 2000V. Al usar dos conductores en paralelo de menor sección con trenzado flexible Clase K (ASTM B33 (sitio externo)), la relación $R_{ac}/R_{dc}$ cae un 18% (TEBAOFLEX FAT Lab, 2026) y el radio de curvatura dentro del gabinete rectificador se reduce a la mitad:

3. Arquitectura de Distribución: Troncales MP-GC 15kV y Secundarios Apantallados

La arquitectura eléctrica de una mina subterránea con flota BEV se divide en dos eslabones críticos que requieren construcciones de cable distintas bajo la norma ICEA S-75-381 (sitio externo):

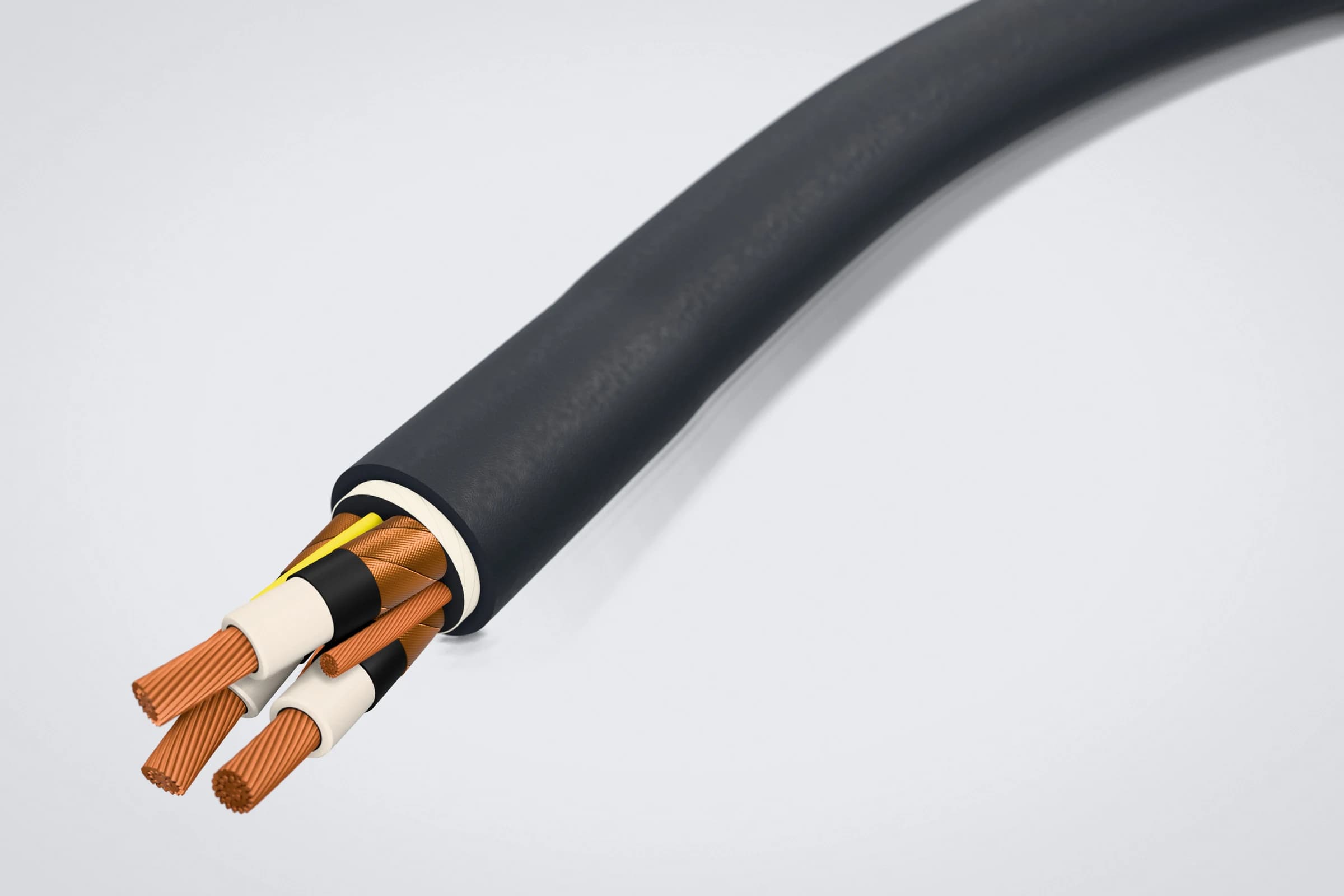

1. Red Troncal Primaria en Media Tensión (4.16 kV a 13.8 kV) con Cable MP-GC: El cable alimentador minero MP-GC (Mine Power Feeder Cable) es un cable estacionario de media tensión fabricado bajo ICEA S-75-381 Sección 4, equipado con conductores de cobre compactado o flexible, triple extrusión de aislamiento EPR de 90 °C, pantallas metálicas de cinta de cobre con traslape mínimo del 15% (ICEA S-75-381, 2021), dos tierras intersticiales y un conductor piloto de monitoreo (Ground Check), diseñado para bajar energía por tiros verticales, barrenos (boreholes) y hastiales de rampa hasta la subestación de la bahía BEV.
2. Alimentadores Secundarios de Baja Inductancia (480 V / 600 V / 1,000 V) con Type G-GC o SHD-GC 2000V: Entre el interruptor secundario de la subestación móvil y las consolas rectificadoras de los cargadores rápidos, se recomienda utilizar cable Type G-GC 2000V para unidades de hasta 350 kW. Cuando la bahía agrupa múltiples cargadores de 350 kW a 500 kW cerca de cables de fibra óptica, telemetría Wi-Fi o sistemas de despacho autónomo, recomendamos instalar cable SHD-GC 2000V con pantalla de malla trenzada de cobre estañado.

El apantallamiento electromagnético en alimentadores secundarios de carga BEV se define como el uso de pantallas individuales de malla de cobre estañado con cobertura superior al 60% (ICEA S-75-381, 2021) sobre cada fase de 480 V o 1,000 V, cuya función es contener la radiación de interferencia electromagnética de alta frecuencia ($dv/dt$) generada por los módulos IGBT del cargador e impedir el acoplamiento de ruido en el hilo piloto de verificación de tierra.

4. Pruebas FAT de Calentamiento Armónico y Desempeño en Proyectos de México

Datos de laboratorio FAT: En planta medimos la elevación térmica bajo corriente distorsionada (inyectando una corriente fundamental de 60 Hz superpuesta con un 14% de 5° armónico y 8% de 7° armónico) (TEBAOFLEX FAT Lab, 2026) y validamos el desempeño durante 12 meses en tres bahías subterráneas de carga BEV en México (dos en el cinturón aurífero de Guerrero y una en Zacatecas). El estudio comparó cables comerciales Clase B de PVC/XLPE frente a nuestra solución combinada de MP-GC 15 kV y Type G-GC / SHD-GC 2000V con conductores de cobre estañado Clase K (ASTM B33 (sitio externo)):

5. Reglas de Ingeniería para Instalar Cables en Bahías de Carga BEV

Para garantizar cero interrupciones en sus estaciones de recarga subterráneas, aplique estos cuatro criterios de instalación:

1. Aplique un factor de derrateo armónico mínimo de `0.85x` (15% de margen): Todo alimentador de cargador rápido BEV opera al 100% (ICEA S-75-381, 2021) de carga continua con corrientes armónicas; nunca dimensione al límite de la tabla de 60 Hz sinusoidal.
2. Prefiera ternas en paralelo (`3/0 AWG` a `350 kcmil`) sobre calibres únicos gigantes: Dos cables Type G-GC 2000V en paralelo disipan un 22% (TEBAOFLEX FAT Lab, 2026) más calor superficial y reducen el esfuerzo mecánico sobre las zapatas del interruptor del cargador.
3. Instale monitoreo continuo de tierra (`Ground Check`) desde la subestación hasta el gabinete: Aunque la bahía sea semi-estacionaria, la humedad y el tránsito de cargadores frontales exigen desenergización en menos de 100 ms según NOM-023-STPS-2012 (sitio externo). Pruebe el relé cada semana. El disparo rápido salva vidas.
4. Proteja el descenso en rampa con cable armado o soporte mensajero: Sujete el troncal MP-GC 15 kV con abrazaderas antimagnéticas cada 1.5 metros en el hastial superior para evitar daños por impacto de equipos de acarreo. Mida la temperatura de bornes en cada turno. El aire fresco en la bahía cuida el cable. Limpie el polvo de las charolas cada mes. Esto mantiene el flujo térmico siempre estable.

Preguntas Frecuentes (FAQ)

¿Qué cable alimenta una bahía de carga rápida de 350 kW para un cargador Sandvik LH518B o Epiroc ST14 Battery?

Desde la subestación reductora de 480 V hasta el gabinete rectificador de 350 kW (442 A nominales), la configuración óptima consiste en dos ternas en paralelo de cable Type G-GC 2000V o SHD-GC 2000V calibre `3x3/0 AWG` (o `3x250 kcmil` en galerías con temperatura superior a 40 °C). Esta disposición entrega más de 480 A efectivos después de aplicar el derrateo del 16% (IEEE Std 519, 2022) por corrientes armónicas y facilita el radio de curvatura en las acometidas inferiores del cargador.

¿Por qué se calientan los cables alimentadores de los cargadores BEV aunque la corriente RMS sea menor a la nominal?

Los rectificadores de carga rápida generan entre un 8% y un 18% (IEEE Std 519, 2022) de distorsión armónica total de corriente (THD-I), concentrada en frecuencias de 300 Hz a 780 Hz. A esas frecuencias, el efecto pelicular (skin effect) y el efecto de proximidad obligan a la corriente a circular solo por la periferia del conductor, incrementando las pérdidas por calor $I^2R$ hasta en un 20% (TEBAOFLEX FAT Lab, 2026) respecto a una corriente senoidal pura de 60 Hz.

¿Cuándo debo usar cable MP-GC 15kV frente a cable SHD-GC en la infraestructura de carga BEV?

El cable MP-GC (5 kV a 15 kV) se utiliza en el tendido fijo troncal que baja por tiros verticales, barrenos o hastiales de rampa desde la superficie hasta la subestación de la bahía BEV. Por su parte, el cable SHD-GC (con pantalla flexible de malla trenzada al 60% mínimo) (ICEA S-75-381, 2021) se instala en conexiones flexibles sujetas a vibración, reubicación periódica de subestaciones tipo patín (skid) o alimentadores secundarios con alto ruido electromagnético.

¿Este artículo cubre el cable interno de CC entre el gabinete y la pistola CCS2 o los alimentadores de potencia de la mina?

Esta guía se enfoca específicamente en los cables mineros de alimentación en corriente alterna (troncales de media tensión MP-GC y secundarios de baja tensión Type G-GC / SHD-GC 2000V) que energizan la bahía de carga subterránea. Los chicotes enfriados por líquido de la pistola CCS2 (de 3 a 5 metros) vienen integrados de fábrica por el fabricante del cargador, pero dependen totalmente de la estabilidad de tensión (< 3% de caída) (TEBAOFLEX FAT Lab, 2026) de los alimentadores mineros aquí especificados.
