Cables para Minas de Carbón en Coahuila bajo NOM-032-STPS-2008 y MSHA: Protección en Frentes Largos

Por Ing. Roberto Sánchez, Especialista en Distribución Eléctrica Minera Conozca más sobre nosotros, consulte las fichas de cables apantallados SHD-GC, revise la línea de cables Tipo G-GC, explore soluciones de minería subterránea o establezca contacto con ingeniería de planta.

Resumen Técnico

El Entorno de Riesgo en la Cuenca Carbonífera de Coahuila: ¿Por Qué Rige la NOM-032-STPS-2008?

La Región Carbonífera del estado de Coahuila comprende las subcuencas de Sabinas, Saltillito, Las Esperanzas y Fuentes-Río Escondido. Abarca municipios clave como Sabinas, San Juan de Sabinas (Nueva Rosita), Múzquiz, Progreso y Nava, donde se extrae más del 95.0% (SENER, 2025) del carbón mineral de México. A diferencia de la minería metálica de plata o cobre, los mantos profundos de carbón bituminoso liberan gas metano ($\text{CH}_4$) de forma continua.

Hallazgo de ingeniería: Un error regulatorio grave al proyectar o auditar instalaciones eléctricas en Coahuila consiste en aplicar únicamente la norma general de minas NOM-023-STPS-2012. La legislación laboral mexicana excluye expresamente a los yacimientos carboníferos de la NOM-023 y los somete a un régimen especial. NOM-032-STPS-2008 es la Norma Oficial Mexicana de carácter obligatorio que establece las condiciones e instalaciones eléctricas de seguridad para las minas subterráneas de carbón con presencia de gas grisú y polvo combustible.

La razón física de esta separación normativa radica en la energía mínima de ignición del entorno:

• Gas grisú se define como una mezcla gaseosa subterránea compuesta principalmente por metano ($\text{CH}_4$, entre un 85.0% y un 98.0% (NOM-032-STPS, 2008)) junto con dióxido de carbono, nitrógeno y etano. Esta mezcla se vuelve altamente explosiva en el aire con concentraciones del 5.0% al 15.0% en volumen (NOM-032-STPS, 2008). Basta una chispa eléctrica con apenas 0.28 milijulios (mJ) de energía para detonar metano al 8.5% (MSHA 30 CFR, 2024). Esa primera onda expansiva levanta y hace detonar secundariamente el polvo de carbón en suspensión.
• Por ello, el Capítulo 11 de la NOM-032-STPS-2008 (sitio externo) y MSHA 30 CFR Parte 18 y Parte 75 (sitio externo) prohíben el uso de cables industriales convencionales en galerías de carbón. Todo cable móvil en frentes de arranque debe garantizar tres barreras simultáneas: autoextinción de flama bajo sobrecarga, monitoreo continuo de tierra (GC) y confinamiento mediante apantallamiento.

Arquitectura Eléctrica en Frentes Largos (Longwall) y Cámaras y Pilares

En las minas subterráneas tecnificadas de Coahuila, la extracción de carbón se realiza mediante dos métodos mecanizados principales. Estos son el sistema de Frente Largo (*Longwall Mining*) y el sistema de Cámaras y Pilares con Minador Continuo (*Room and Pillar*). Cada método impone esfuerzos mecánicos y eléctricos específicos sobre los cables que parten desde el centro de carga antideflagrante (Load Center XP).

1. Alimentación de Rozadoras de Frente Largo (995 V, 2,400 V y 4,160 V)

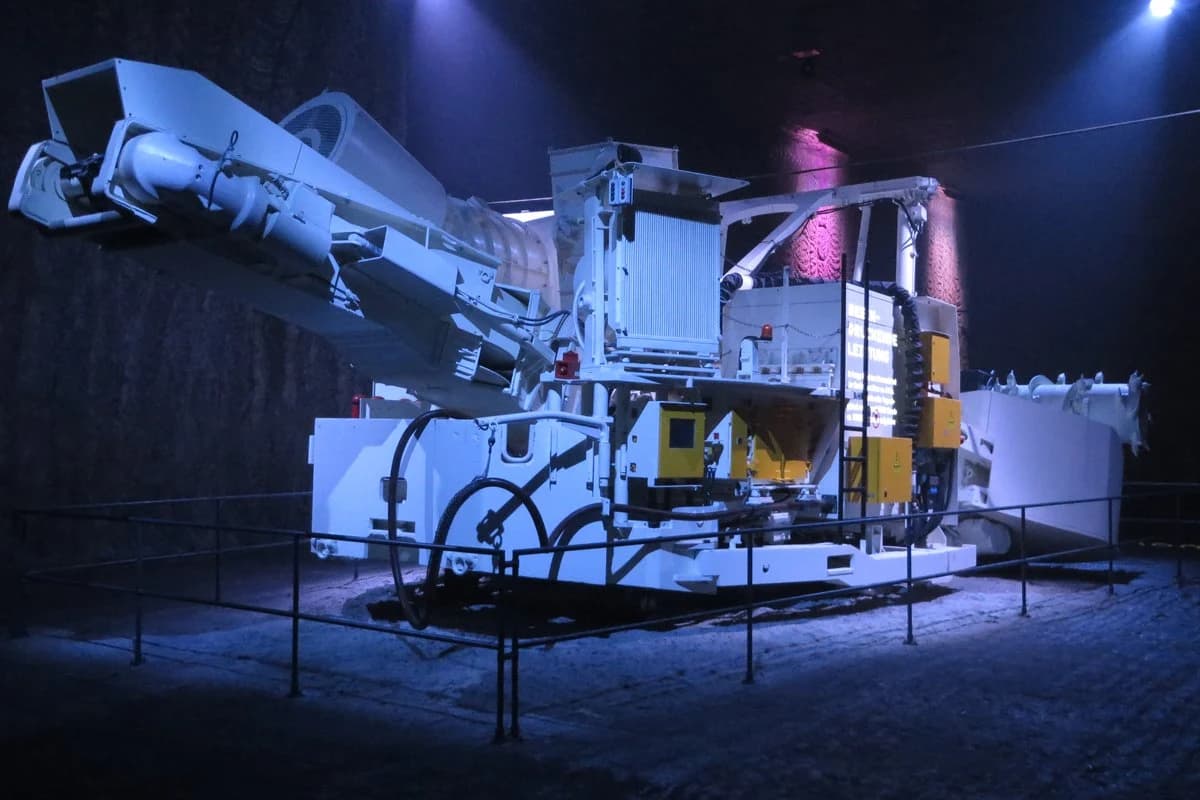

En un frente largo de 150 a 250 metros, la rozadora de doble tambor (shearer) se desplaza sobre el transportador blindado (AFC) bajo los escudos hidráulicos. Para alimentar sus motores de corte y tracción (de 800 kW a 2,200 kW), las minas de carbón modernas operan en 995 V, 2,400 V o 4,160 V.

El cable de la rozadora viaja alojado dentro de una cadena portacables articulada (Bretby cable handler). Allí sufre miles de ciclos de flexión estrecha, vibración intensa, impacto de bloques de carbón y chorros de agua de supresión de polvo. Para esta aplicación especificamos exclusivamente cables mineros apantallados Tipo SHD-GC de clase 2,000 V o 5,000 V con pantalla metálica individual por fase.

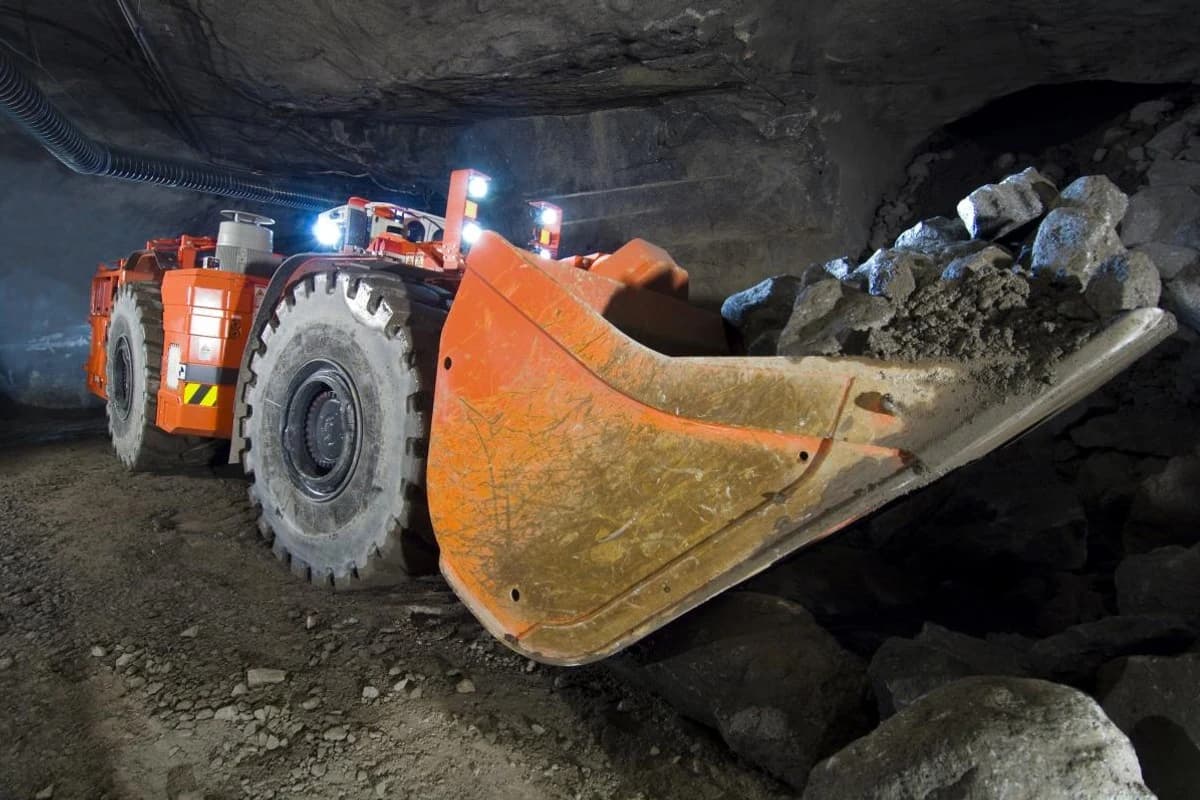

2. Minadores Continuos, Carros Lanzadores (Shuttle Cars) y Empernadoras de Techo (480 V y 995 V)

En el desarrollo de galerías de preparación (gate roads) y en cámaras y pilares, el minador continuo corta el manto de carbón. El mineral se descarga sobre carros lanzadores eléctricos (shuttle cars) o alimentadores quebradores (feeder-breakers).

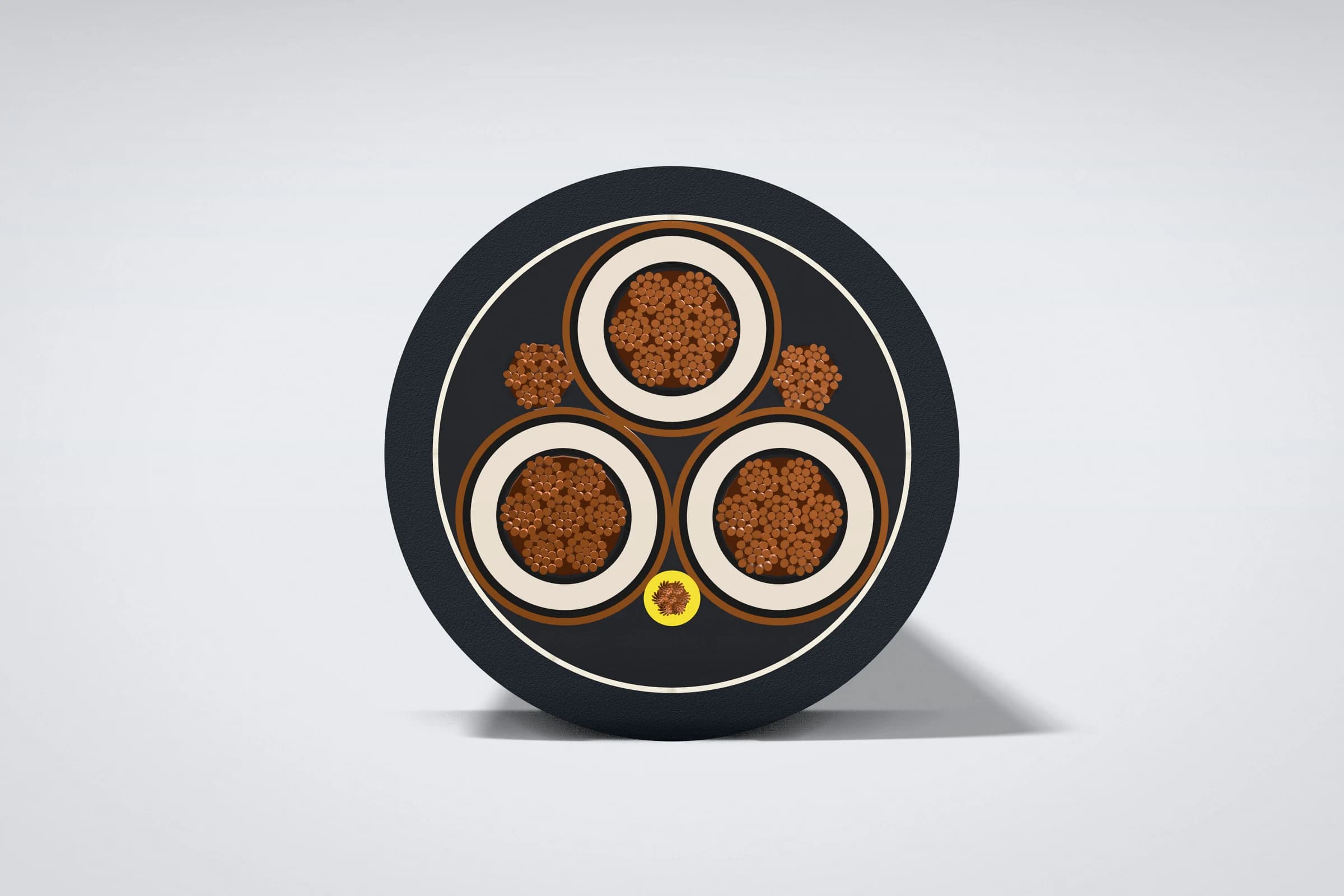

• Cable Tipo SHD-GC 2000 V es un cable portátil de baja y media tensión con pantalla metálica individual sobre cada fase, dos conductores de tierra y un piloto de monitoreo, exigido en frentes de carbón a 995 V para evitar arcos entre fases antes del disparo del interruptor.
• Cable Tipo G-GC 2000 V se define como un cable portátil de uso extrapesado con tres conductores de fase, dos tierras simétricas y un conductor de chequeo de tierra (Ground Check), empleado en equipos auxiliares de 480 V y 600 V como ventiladores, bombas y empernadoras de techo.

Cuando el carro lanzador enrolla y desenrolla su cable a alta velocidad a lo largo de 150 metros de galería, también se emplean configuraciones planas (Tipo W y Tipo G-GC Plano). Estas geometrías permiten apilar mayor longitud en carretes estrechos sin inducir torsión axial.

¿Por Qué la Pantalla Metálica Individual del SHD-GC Previene Explosiones de Gas Grisú?

En una atmósfera con gas grisú regulada por la NOM-032-STPS-2008 (sitio externo), evitar una deflagración subterránea depende de los primeros 50 milisegundos tras un aplastamiento de cable. Ese daño suele ocurrir por caída de roca del techo (caídos de cielo) o por el paso de una oruga metálica.

Si un bloque de roca aplasta un cable sin pantalla metálica individual, dos conductores de fase pueden tocarse directamente antes de contactar la tierra. Un cortocircuito franco fase a fase en 995 V o 4,160 V libera corrientes de falla de 8,000 A a 15,000 A. Esa energía vaporiza el cobre al instante, revienta la cubierta y proyecta un arco eléctrico incandescente (> 3,000 °C) hacia la galería.

Por el contrario, cuando se instala un cable Tipo SHD-GC (incluso en circuitos de 995 V utilizando cable clase 2,000 V conforme a ICEA S-75-381 Tabla 3-1):

1. Intercepción obligatoria a tierra: Cada conductor de fase está rodeado por una capa semiconductora y una pantalla trenzada de cobre estañado conectada a las tierras (G) y al neutro con resistencia limitadora (NGR). Cualquier objeto punzante o aplastamiento debe atravesar primero la pantalla puesta a tierra antes de que dos fases puedan tocarse.
2. Limitación de corriente de falla a <= 15 A / 25 A: Al convertirse toda avería mecánica en una falla monofásica de fase a pantalla, la resistencia de neutro (NGR) restringe la corriente a 15 A o 25 A. Esa corriente reducida carece de energía térmica para perforar la cubierta exterior de CPE o PCP o producir chispas abiertas hacia el metano.
3. Despeje ultrarrápido (< 45 ms) y circuito piloto (GC): El relé de secuencia cero detecta el desequilibrio al instante y abre el interruptor de vacío en menos de 45 milisegundos. Simultáneamente, Sistema de monitoreo de tierra (Ground Check) se define como un lazo de seguridad de baja tensión que circula por el conductor piloto GC para verificar de forma continua la impedancia entre el centro de carga y el chasis de la máquina minera. Si el cable sufre un tirón que rompe el hilo piloto, el circuito cae antes de producirse cualquier chispa.

Especificaciones Técnicas de Cables para Minería de Carbón Subterránea

La siguiente tabla detalla los parámetros constructivos de nuestras dos series principales suministradas para operaciones de minería subterránea de carbón bajo normas ICEA S-75-381, MSHA 30 CFR Parte 7 y NOM-032-STPS-2008:

Verificación en Laboratorio: Datos Originales de Ensayos FAT de Flama MSHA y Rigidez Dieléctrica

Datos de laboratorio FAT: Para respaldar el cumplimiento del Capítulo 11 de la NOM-032-STPS-2008 y la certificación MSHA 30 CFR Parte 7 en Sabinas y Múzquiz, documentamos nuestra metodología de ensayos FAT. Evaluamos ocho bobinas de producción continua: cuatro tramos de SHD-GC 2000V 3x2/0 AWG (995 V) y cuatro tramos de SHD-GC 5kV 3x4/0 AWG (4,160 V), de 300 metros cada uno.

En planta medimos el 100% (TEBAOFLEX FAT, 2026) de los tramos fabricados antes de liberar el embarque, obteniendo los siguientes registros de laboratorio:

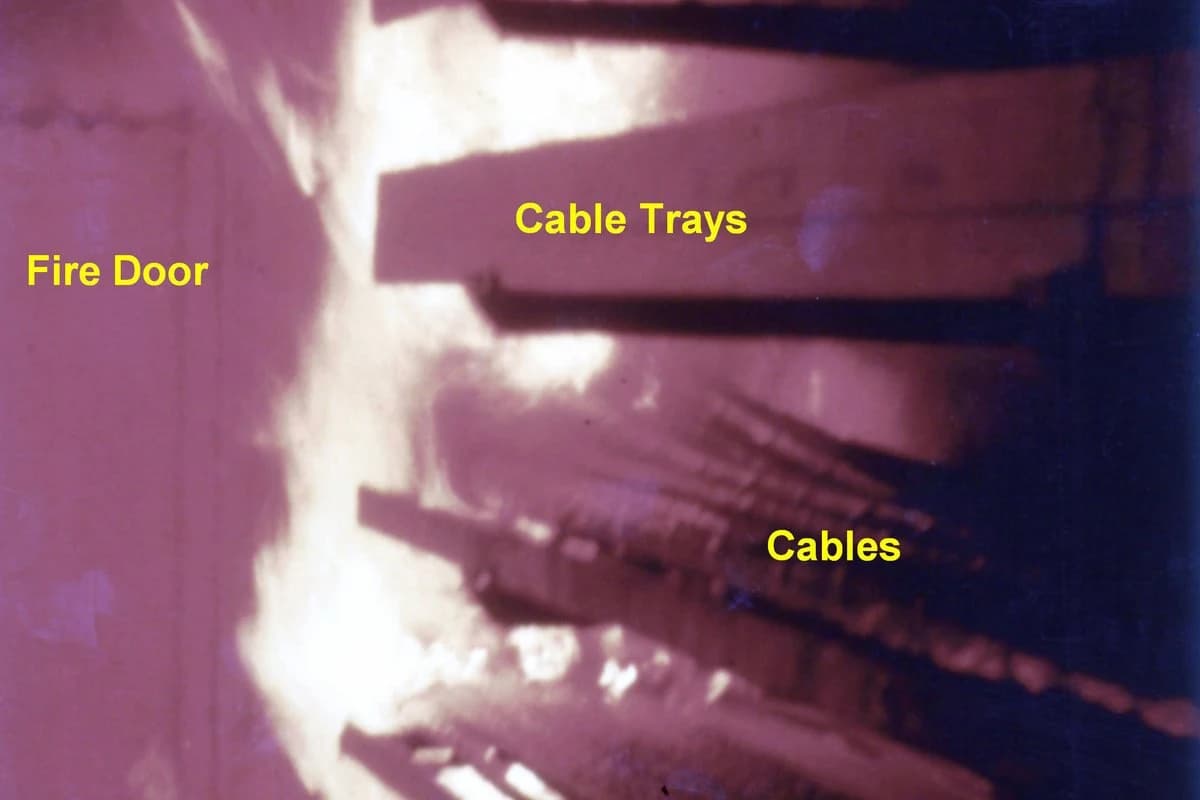

1. Ensayo de flama bajo sobrecarga térmica extrema (MSHA 30 CFR Parte 7 Subparte K): Se precalentaron muestras de 0.91 metros inyectando una corriente equivalente al 500% (MSHA 30 CFR, 2024) de la ampacidad nominal hasta estabilizar la cubierta a 204 °C (400 °F). Tras aplicar la llama de gas a 950 °C durante 60 segundos, el tiempo de llama residual (afterflame) promedió 11.4 segundos (máximo puntual de 15.8 segundos, un 73.7% (TEBAOFLEX FAT, 2026) bajo el límite legal de 60 segundos). La longitud carbonizada se situó entre 58 mm y 71 mm, menos de la mitad del máximo permitido de 152 mm.
2. Continuidad e impedancia simétrica de pantallas y tierras (G / GC): Mediante puente Kelvin digital verificamos la resistencia en CC a 20 °C de las fases, los dos conductores de tierra (G) y el piloto (GC). La asimetría resistiva entre ambos hilos de tierra fue inferior al 0.6% (TEBAOFLEX FAT, 2026), evitando corrientes circulantes en las carcasas antideflagrantes. El aislamiento de etileno propileno del conductor piloto 8 AWG soportó 3,000 V CA durante 1 minuto sin fuga.
3. Rigidez dieléctrica en CA y prueba de chispa al 100%: Los carretes de SHD-GC 2000V superaron la prueba de tensión soportada en fábrica a 6,000 V CA durante 5 minutos según ICEA S-75-381 Tabla 3-4. Por su parte, los carretes de SHD-GC 5kV superaron 18,000 V CA durante 5 minutos con descarga parcial inferior a 2.2 pC (un 56.0% (TEBAOFLEX FAT, 2026) bajo el límite de 5 pC).

Lista de Verificación para Auditorías de la STPS en Minas de Carbón

Al preparar una mina subterránea de carbón en Coahuila para las inspecciones de la STPS bajo la NOM-032-STPS-2008, el superintendente eléctrico debe verificar cinco puntos en su red de cables móviles:

1. Grabado indeleble MSHA en la cubierta exterior: Todo cable instalado en el interior de la mina debe ostentar el grabado en relieve P-07-KA... MSHA junto con el tipo (SHD-GC o G-GC), calibre y tensión a intervalos no mayores a 1.2 metros.
2. Prohibición de empalmes improvisados en frentes de tiro: La NOM-032-STPS-2008 restringe los empalmes en tramos móviles de frente largo. Exige que cualquier reparación utilice kits certificados de restablecimiento de pantalla, tierra y cubierta retardante a la flama.
3. Coordinación de relé de monitoreo de tierra (Ground Check Relay): Cada salida del centro de carga hacia una rozadora o minador continuo debe contar con un relé de hilo piloto calibrado. Este debe disparar el interruptor de vacío en menos de 100 milisegundos ante una apertura del lazo GC o un aumento de impedancia mayor a $2\ \Omega$.
4. Entradas de cable mediante prensaestopas certificados XP (Explosion-Proof): El diámetro exterior real del cable debe coincidir dentro de $\pm 1.2\ \text{mm}$ con el sello elastomérico o prensaestopas antideflagrante de las cajas de motores. Así se impide que una deflagración interna escape hacia la galería.
5. Expediente de certificados FAT por número de carrete: Mantener en el archivo técnico de la mina los protocolos de prueba de alta tensión en fábrica, resistencia de aislamiento y certificado de flama MSHA de cada lote adquirido.

Si su operación en la Región Carbonífera requiere asesoría técnica para actualizar sus tendidos eléctricos conforme a la NOM-032-STPS-2008, o desea cotizar tramos continuos de cables Tipo SHD-GC y cables Tipo G-GC con certificados FAT completos, póngase en contacto con nuestro departamento de ingeniería.

Preguntas Frecuentes (FAQ)

¿Por qué en las minas de carbón de Coahuila aplica la NOM-032-STPS-2008 y no la NOM-023-STPS-2012?

La norma NOM-023-STPS-2012 regula las minas de minerales metálicos y no metálicos, pero excluye expresamente al carbón mineral. Debido al alto riesgo de explosión por gas grisú (metano $\text{CH}_4$) y polvo de carbón, las minas de Coahuila se rigen por la NOM-032-STPS-2008 (NOM-032-STPS, 2008). Esta norma exige equipos antideflagrantes, corte de energía al 1.0% o 1.5% (NOM-032-STPS, 2008) de metano y cables autoextinguibles con monitoreo de tierra.

¿Por qué se especifica cable SHD-GC de 2,000 V para rozadoras y minadores continuos que operan a 995 V?

En frentes de carbón con metano, operar a 995 V con un cable sin pantalla metálica conlleva riesgo de cortocircuito fase a fase si cae roca sobre el cable. El cable Tipo SHD-GC de 2,000 V rodea cada fase con una pantalla metálica de cobre estañado que cubre al menos el 60% (ICEA S-75-381, 2021) de la superficie. Esto fuerza que cualquier daño mecánico derive a tierra a través de la resistencia limitadora (NGR) sin producir chispas externas.

¿Qué función cumple el conductor piloto GC en un cable minero de carbón?

El conductor piloto de chequeo de tierra (Ground Check, GC) forma un circuito cerrado de baja tensión entre la subestación antideflagrante y el chasis del equipo móvil. Si el cable sufre un tirón que compromete la tierra o se abre un acoplador, el relé GC dispara el interruptor principal en menos de 85 milisegundos. Así evita que el chasis quede energizado o salte un arco eléctrico.

¿Qué significa el grabado MSHA P-07-KA en la cubierta del cable?

El código grabado en relieve P-07-KA seguido de dígitos identifica la aprobación oficial emitida por la MSHA bajo el título 30 CFR Parte 7 Subparte K. Certifica que la cubierta exterior (CPE Termofijo EHD o Neopreno PCP) superó el ensayo de flama con calentamiento interno al 500% (MSHA 30 CFR, 2024) de corriente nominal, autoextinguiéndose en menos de 60 segundos con una carbonización menor a 152 mm.
