Cables Mineros en Climas Extremos: Calor y Drenaje Ácido

La geografía minera de México impone condiciones climáticas y químicas que figuran entre las más severas del planeta. En los distritos cupríferos de Sonora y Chihuahua (Cananea, Nacozari y Ocampo), los tajos a cielo abierto registran temperaturas ambientales en verano que superan los 48 °C, con superficies rocosas que alcanzan los 65 °C bajo una radiación ultravioleta implacable. En contraste, las explotaciones subterráneas polimetálicas de Zacatecas, Durango y Guerrero se enfrentan al fenómeno del Drenaje Ácido de Mina (DAM), donde aguas ácidas con pH de 2.0 a 3.5 y lodos saturados de sulfatos metálicos bañan permanentemente los cables de alimentación.

En estos entornos hostiles, la selección convencional de conductores basada únicamente en la corriente nominal y aislamiento termoplástico estándar (como PVC o polietileno básico) resulta en fallas catastróficas: degradación térmica prematura, agrietamiento por fotooxidación UV e hidrólisis ácida de la cubierta exterior. Cuando el aislamiento falla en un tajo o en una galería de rebaje, las pérdidas económicas por paro de palas o bombas superan los 50,000 USD por hora, además de disparar riesgos de electrocución e incendios.

Este artículo analiza los mecanismos físico-químicos de degradación que experimentan los conductores mineros en México, los factores de corrección por temperatura según NOM-001-SEDE-2012 (sitio externo) e ICEA S-75-381 (sitio externo), y la superioridad de los elastómeros vulcanizados (EPR y CPE extraduro) frente al calor extremo y la corrosión ácida.

1. Desierto y Radiación Solar Extrema: Ampacidad y Factores de Corrección Térmica

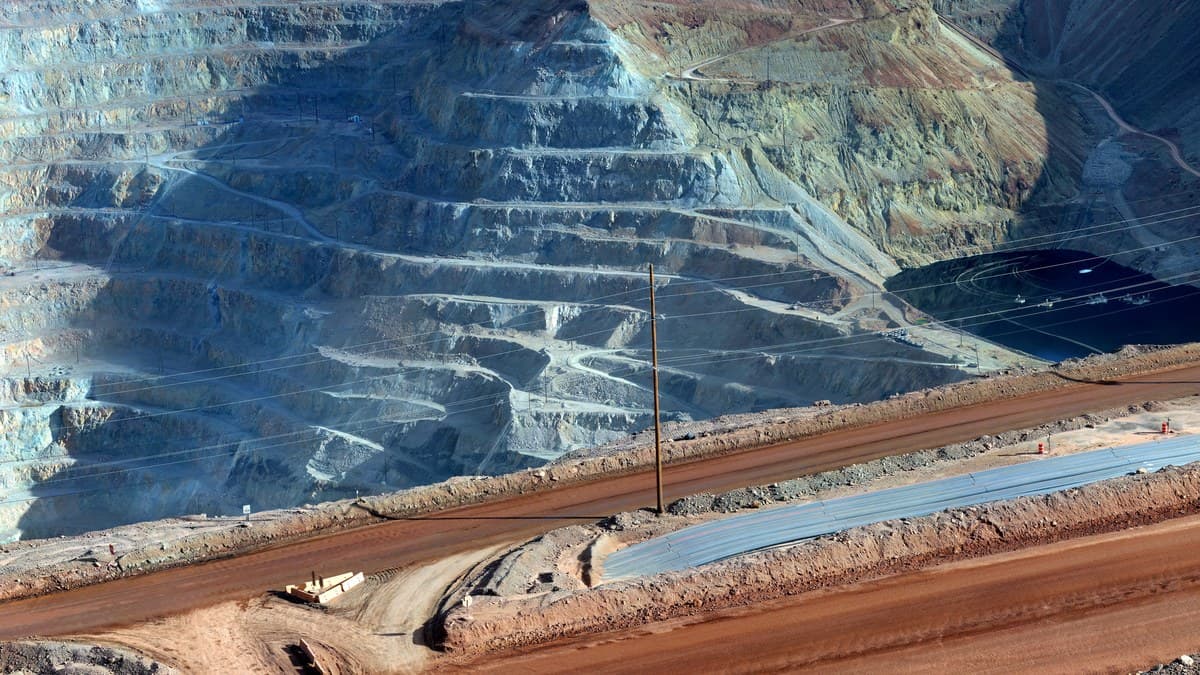

En operaciones de tajo abierto en el norte de México, el cable minero de arrastre —ya sea Type G-GC de 2 kV o Type SHD-GC de 5 kV a 15 kV— yace directamente sobre bancos de roca basáltica o tepetate. La temperatura superficial del terreno absorbe energía solar y puede superar los 60 °C al mediodía.

De acuerdo con la norma oficial mexicana NOM-001-SEDE-2012 (Tabla 310-15(b)(2)(a)) (sitio externo), la capacidad de conducción de corriente admisible (ampacidad) está calibrada para una temperatura ambiente base de 30 °C. Si la temperatura del aire o del lecho de apoyo sobrepasa dicho umbral, la capacidad de disipación térmica del conductor disminuye drásticamente según la siguiente relación de corrección:

• Ambiente de 36 °C a 40 °C: Factor de desclasificación térmica de 0.91 para aislamientos clasificados a 90 °C (EPR). Un cable con ampacidad de 300 A queda limitado a 273 A continuos.
• Ambiente de 46 °C a 50 °C (Tajos de Sonora en Junio-Agosto): Factor de desclasificación de 0.82. El mismo cable de 300 A solo puede transportar 246 A seguros sin superar la temperatura límite del aislamiento.
• Efecto de Carga Solar Directa (Solar Heat Gain): La radiación UV y la emisividad térmica en cubiertas de color negro añaden entre 10 °C y 15 °C de temperatura interna efectiva al conjunto, lo cual exige seleccionar calibres de sección inmediatamente superior (e.g. migrar de 2/0 AWG a 4/0 AWG) para evitar el envejecimiento acelerado del polímero.

El aislamiento de Caucho de Etileno-Propileno (EPR) es insustituible en estas condiciones frente al polietileno reticulado (XLPE) o PVC. El EPR posee una estructura molecular termoestable reticulada que mantiene su elasticidad dieléctrica hasta 90 °C en operación continua, soporta sobrecargas transitorias de hasta 130 °C sin fluencia plástica, y resiste picos de cortocircuito de hasta 250 °C.

2. Drenaje Ácido de Mina (DAM): Ataque Químico y pH 2.0 a 3.5 en Lodos Mineros

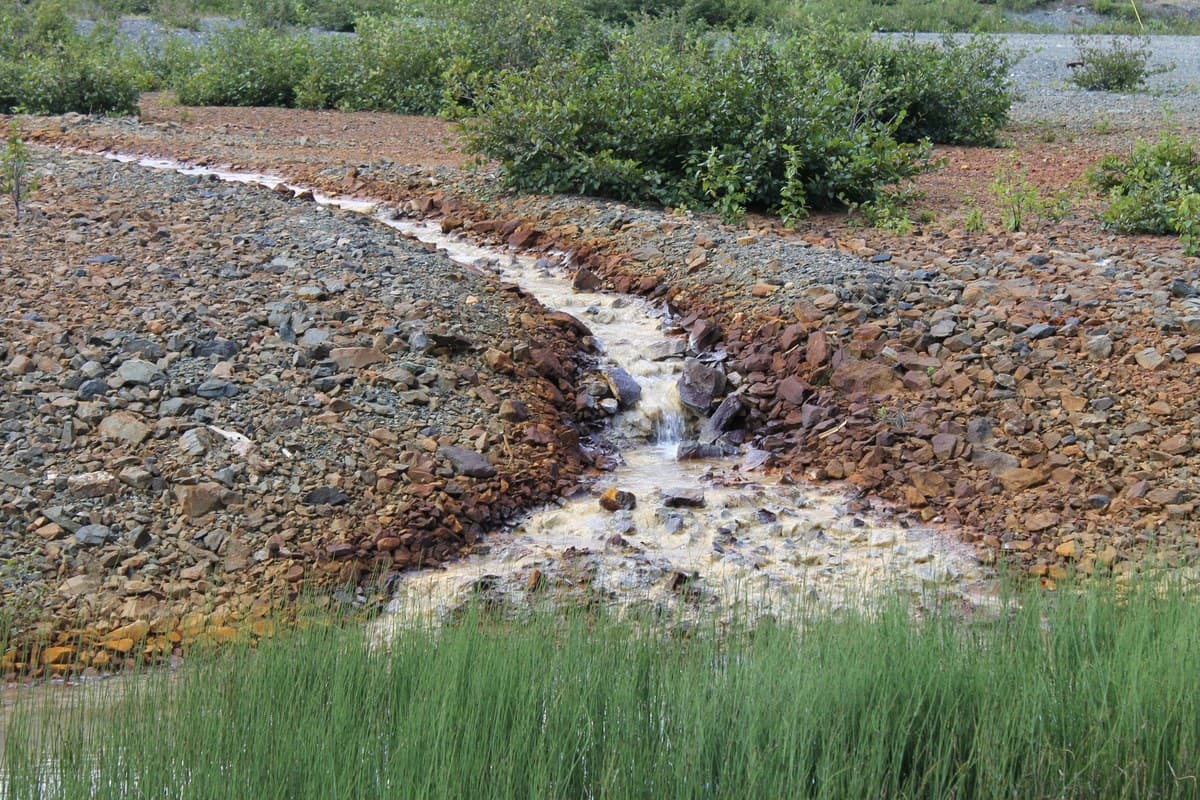

En los distritos subterráneos de Zacatecas, Guanajuato y Durango, la extracción de vetas de sulfuros (pirita FeS₂, calcopirita CuFeS₂ y esfalerita ZnS) en presencia de oxígeno y mantos freáticos desencadena la formación natural de ácido sulfúrico (H₂SO₄):

Cuando los cables de alimentación de jumbos electrohidráulicos, scoops LHD o bombas sumergibles de achique reposan sobre cunetas y charcas de lodo ácido, los materiales poliméricos sufren agresiones críticas:

• Lixiviación de Plastificantes en Cubiertas Termoplásticas: El PVC y poliuretanos estándar contienen plastificantes de bajo peso molecular que se disuelven ante la acidez del agua de mina. Como resultado, la cubierta se vuelve quebradiza, se fisura al enrollarse en el tambor de la máquina y permite la infiltración de agua a los conductores de fase.
• Ataque Galvánico a las Pantallas Metálicas: Si el agua ácida penetra la cubierta exterior de un cable de media tensión tipo SHD-GC, el ácido sulfúrico corroe la malla de cobre estañado que rodea cada fase, destruyendo el confinamiento del campo eléctrico y provocando descargas parciales destructivas.
• Incompatibilidad de Cubiertas Convencionales: Los compuestos de caucho natural o neopreno comercial de uso ligero sufren hinchamiento (swelling) volumétrico superior al 25% al absorber iones sulfato, perdiendo su resistencia al desgarro y a la abrasión por roca viva.

3. Curvas de Desempeño: Temperatura, UV y pH en Elastómeros Mineros

Para garantizar la continuidad operativa bajo estas condiciones extremas, los fabricantes de cables de uso rudo emplean compuestos poliméricos formulados bajo norma ICEA S-75-381 / NEMA WC 58 (sitio externo) y ensayados conforme a ASTM D470 (sitio externo). La siguiente gráfica técnica ilustra la curva de desclasificación por calor desértico y el rango de retención de propiedades mecánicas según el nivel de acidez ambiental:

A continuación se detallan las propiedades clave de los elastómeros mineros frente a materiales comerciales de uso industrial:

4. Criterios de Selección y Mantenimiento Predictivo en Faena

Para mitigar los efectos combinados de calor desértico, fatiga solar y acidez de lodos en faenas de México, las gerencias de mantenimiento eléctrico deben implantar protocolos específicos:

1. Sobredimensionamiento Consciente de Calibres: En proyectos a cielo abierto en Sonora, no calcule la sección del conductor al 100% de la corriente nominal. Aplique un factor combinado de seguridad de 1.25 para temperatura ambiente y 1.15 para irradiación solar. Esto garantiza que la temperatura interna de los conductores de fase se mantenga por debajo de 75 °C, prolongando exponencialmente la vida del aislamiento de EPR.
2. Especificación de Cubiertas Heavy-Duty CPE Termoestables: Para cables móviles como Type G-GC o Type W, exija que la cubierta exterior sea de polietileno clorado vulcanizado curado con plomo o peróxido, cumpliendo los ensayos de inmersión ácida de ICEA S-75-381 (sección 3.21) (sitio externo). Evite cubiertas termoplásticas económicas.
3. Inspección Termográfica Semanal: Monitoree los tambores de enrollamiento y las transiciones de conectores acopladores (plugs mineros) mediante cámaras infrarrojas calibradas. Un incremento térmico focal de más de 10 °C respecto al cuerpo del cable indica degradación por resistencia de contacto o fatiga interna de los hilos de cobre.
4. Lavado y Neutralización de Lodos: Al retirar cables de zonas con encharcamiento de DAM para mantenimiento de taller, lave la superficie exterior con una solución ligeramente alcalina (bicarbonato de sodio o lechada de cal diluida al 5%) antes del secado y prueba de hipot. Esto neutraliza los residuos de ácido sulfúrico concentrado antes de que penetren por microfisuras superficiales.
5. Protección de Alimentadores Fijos con Type MP-GC: Para tiros de pozo verticales o alimentadores que bajan por taludes de tajo expuestos a derrubios y salpicaduras ácidas, el cable Mine Power Feeder (Type MP-GC) con armadura metálica entrelazada o cubierta exterior de CPE de alta densidad ofrece la máxima defensa físico-química a largo plazo.

5. Conclusión y Recomendaciones de Ingeniería Eléctrica

Operar en el desierto sonorense o en las profundidades ácidas de Zacatecas no admite compromisos en calidad de materiales. El costo de una parada imprevista en un equipo de carguío o extracción sobrepasa con creces el diferencial de precio entre un cable genérico y un conductor minero con ingeniería específica para climas extremos.

La conjunción de aislamiento EPR de 90 °C, cubierta exterior de CPE vulcanizado pesado, y lazo de seguridad Ground Check bajo NOM-023-STPS-2012 constituye el estándar de oro para maximizar la vida útil y la seguridad del personal.

En TEBAOFLEX proveemos cables para minería severa con formulaciones de cubierta certificadas ante calor extremo, ozono, rayos UV y ácidos industriales. Consulte nuestro catálogo integral de cables mineros de potencia y arrastre o póngase en contacto con nuestros ingenieros de aplicación para solicitar memorias de cálculo de ampacidad ajustadas a las coordenadas de su faena.
