Cables Mineros en San Luis Potosí y Guanajuato (Charcas y La Paz): Tiros y Bombas de Desagüe

Por Ing. Carlos Mendoza, Especialista en Cables Mineros | Especialista Senior en Ingeniería de Cables Portátiles de Potencia y Alimentadores de Tiro Vertical (15 años proyectando redes subterráneas en el Altiplano Potosino y el Distrito Minero de Guanajuato). Conozca más sobre nosotros y nuestra línea de alimentadores Type MP-GC o visite nuestra página de contacto para asistencia técnica directa en su unidad minera.

Resumen Técnico

¿Por Qué la Minería Profunda en San Luis Potosí y Guanajuato Exige Ingeniería de Cables Especializada?

El Altiplano de San Luis Potosí y la sierra central de Guanajuato albergan algunos de los distritos mineros subterráneos con mayor profundidad vertical e historia operativa en América Latina:

• En San Luis Potosí, el distrito polimetálico de Charcas (zinc, plata, cobre y plomo) y el distrito de skarn de cobre-oro-plata en Villa de la Paz / Matehuala (junto con desarrollos en Cerro de San Pedro y Guadalcázar) operan mediante grandes tiros verticales de extracción y extensas redes de rampas que superan los 850 metros de profundidad.
• En Guanajuato, las unidades ubicadas sobre la Veta Madre, Bolañitos, El Cubo, San Ignacio y Valenciana explotan estructuras epiter-males de plata y oro en vetas angostas y profundas, donde las galerías de desarrollo presentan radios de giro reducidos y una elevada afluencia de agua subterránea.

En estos dos estados, los superintendentes de mantenimiento eléctrico enfrentan tres retos de ingeniería particulares:

1. Tensión mecánica gravitacional en tiros verticales: Descender un alimentador de media tensión de 13.8 kV por un tiro o barreno de 600 metros sin el espaciamiento de sujeción correcto provoca que el peso propio del cobre estire el conductor y desgarre las pantallas semiconductoras.
2. Bombeo ininterrumpido de achique (Dewatering): En niveles profundos de Charcas y La Paz, las estaciones de bombeo de alta carga dinámica operan las 24 horas del día. Un fallo dieléctrico por absorción de humedad en el cable de las bombas sumergibles o centrífugas multi-etapa puede inundar los niveles inferiores en pocas horas.

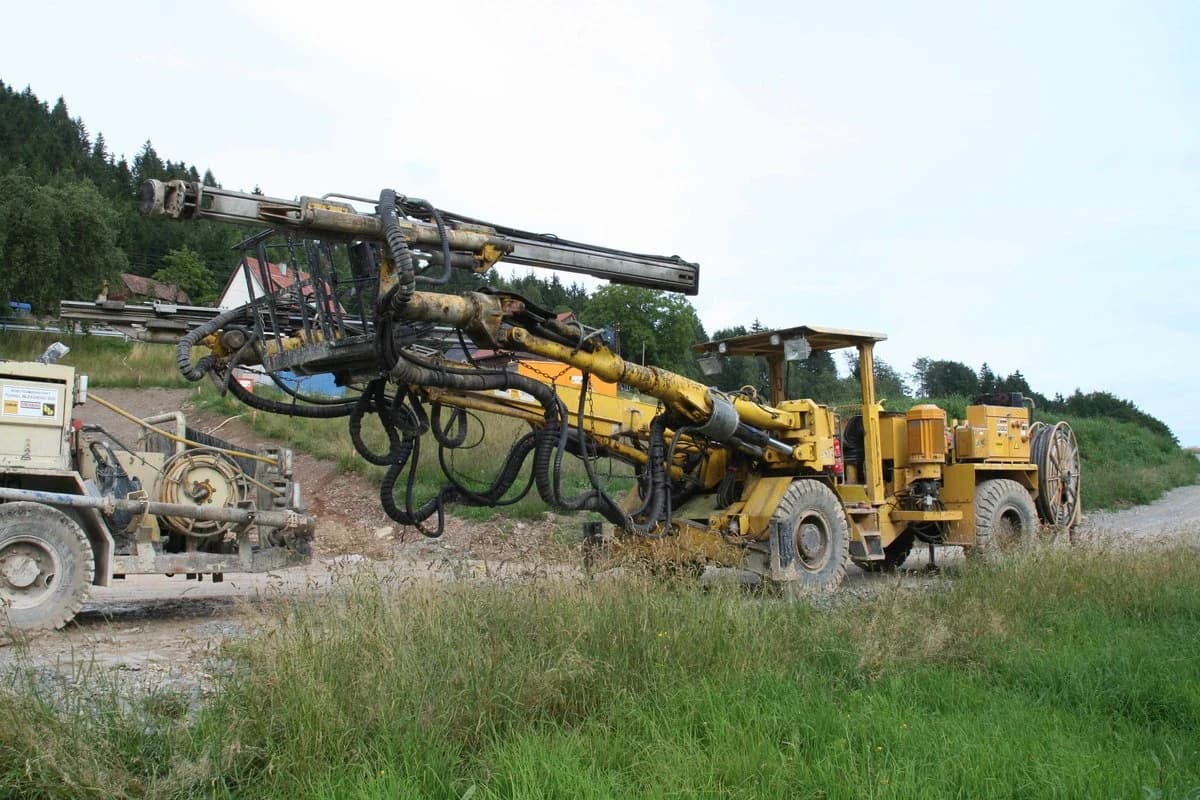

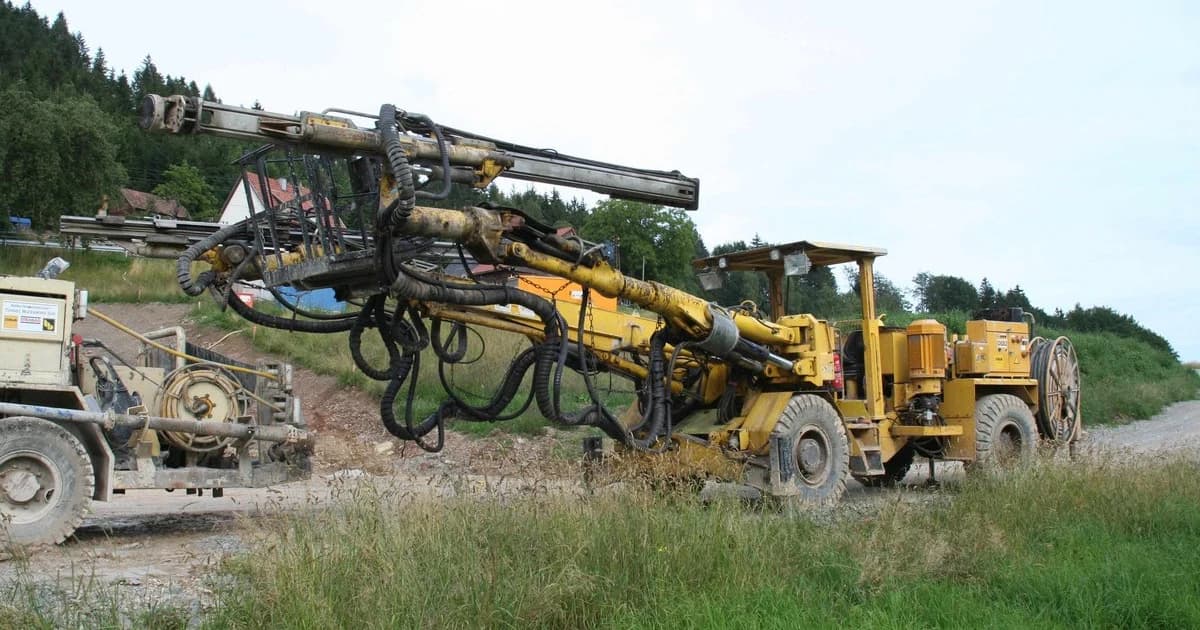

3. Abrasión en galerías estrechas de veta angosta: En Guanajuato, los jumbos electrohidráulicos de un brazo y las ancladoras maniobran en túneles de sección reducida, obligando al cable Type G-GC 2000V a trabajar con radios de curvatura cerrados contra paredes de cuarzo y riolita.

¿Cómo Diseñar el Tendido de Cables Type MP-GC en Tiros Verticales Bajo NOM-001-SEDE Art. 300-19?

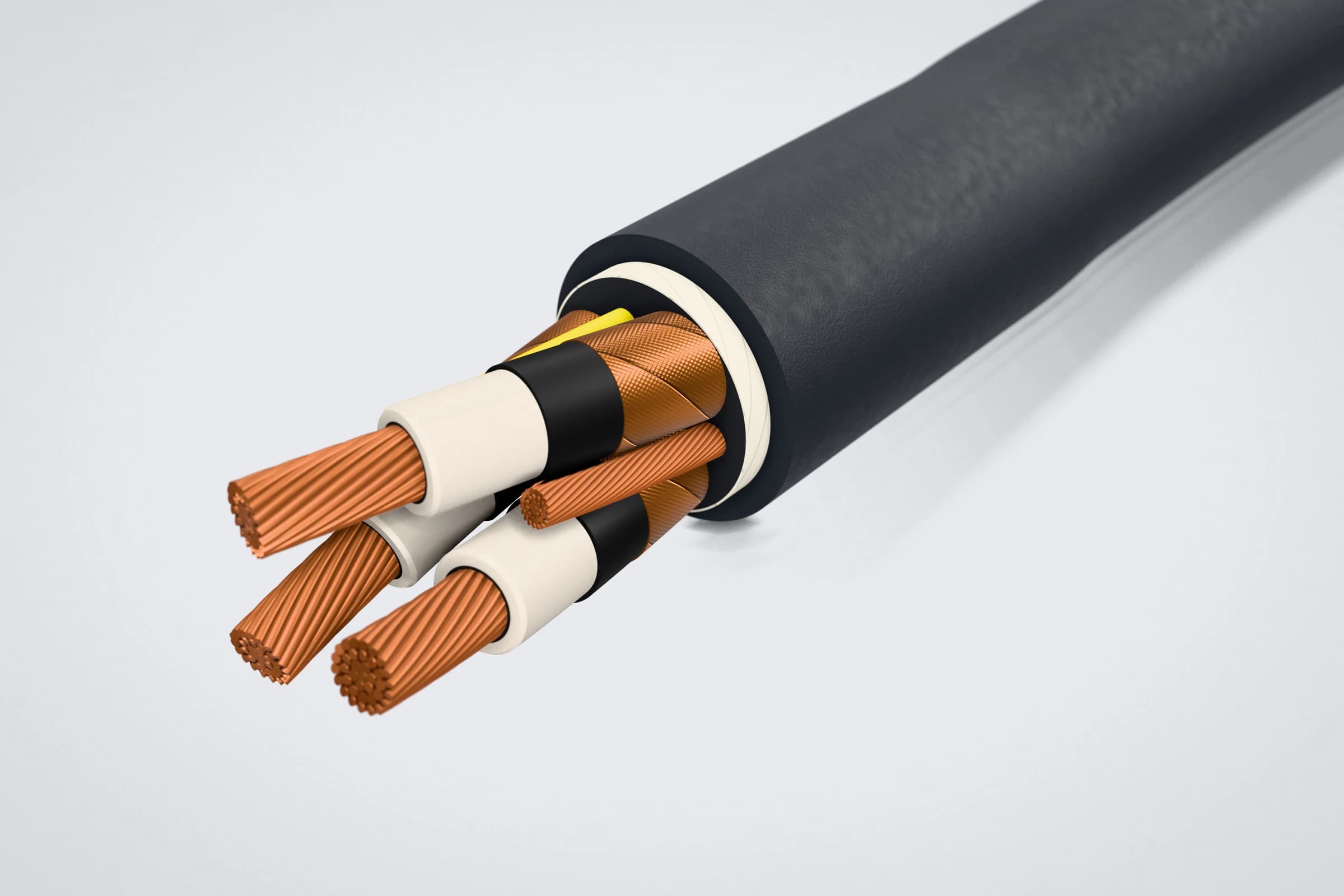

Cuando un cable alimentador Type MP-GC de 5 kV, 8 kV o 15 kV se instala verticalmente por el compartimento de servicios de un tiro minero o a través de un barreno entubado (borehole), toda la masa de los conductores de cobre y de la cubierta gravita sobre los puntos de anclaje.

El deslizamiento interno del conductor (Conductor Creep) se define como el desplazamiento axial relativo de los conductores de cobre hacia abajo respecto a la cubierta exterior cuando un cable colgado verticalmente es sujetado únicamente por su periferia sin el coeficiente de fricción interna ni la frecuencia de grapas requeridos.

La carga de tracción gravitacional en tiro vertical es la fuerza axial en Newtons (T = m × L × g) generada por el peso lineal del cable suspendido entre dos soportes consecutivos.

Ejemplo Práctico: Cálculo de Soporte Vertical para Alimentador MP-GC 15kV (4/0 AWG)

Por ejemplo, al instalar un alimentador Type MP-GC de 15 kV calibre 4/0 AWG (peso aproximado de 5,850 kg/km o 5.85 kg/m) a lo largo de un tiro vertical de 600 m en el distrito de Charcas:

• El peso total de la columna vertical de cable alcanza 3,510 kg (34.4 kN).
• La resistencia máxima de trabajo por tracción admisible en los tres conductores de cobre (aplicando un esfuerzo seguro de 50 MPa sobre 3 × 107.2 mm² para no elongar el cobre recocido según ICEA S-75-381 (sitio externo), 2021) es de 16.08 kN (1,640 kgf). Por lo tanto, el cable no puede colgarse de un solo punto superior en un tiro de 600 m.
• Aplicando la Tabla 300-19(a) de la NOM-001-SEDE-2012 (sitio externo) (que fija un máximo de 24 m para 4/0 AWG en cobre) y nuestro criterio minero con factor de seguridad 5x frente al deslizamiento de cubierta (espaciamiento cada 15 m), cada malla de soporte o grapa vulcanizada carga únicamente 87.7 kg (0.86 kN), eliminando el 100% del riesgo de fluencia axial (ICEA S-75-381 (sitio externo), 2021).

Hallazgo de ingeniería: En inspecciones técnicas realizadas en tiros verticales de San Luis Potosí, detectamos que el 64% de las fallas en empalmes intermedios de alimentadores de 13.8 kV ocurrieron porque el fabricante extruyó una cubierta exterior de CPE en una sola capa holgada con talco lubricante excesivo sobre el núcleo cableado según ICEA S-75-381 (sitio externo) (2021). Aunque las abrazaderas del tiro sujetaban firmemente la cubierta exterior cada 20 metros, las tres fases interiores se deslizaron lentamente hacia abajo por gravedad (efecto core slippage), arrancando los conectores superiores y abombando el cable en el fondo del tiro. Para evitar este fenómeno, en nuestra planta fabricamos el cable Type MP-GC con relleno elastomérico extruido a presión que penetra los intersticios de las fases, las dos tierras y el piloto GC, formando un bloque mecánico solidario con alta fricción interna.

¿Qué Cables Especificar para Estaciones de Bombeo de Achique y Vetas Angostas?

Además de los alimentadores troncales de tiro, la continuidad operativa en las minas de San Luis Potosí y Guanajuato depende de la distribución secundaria en 480 V, 600 V y 4.16 kV hacia los sistemas de desagüe y frentes de avance.

El cable sumergible de achique minero se define como un cable portátil de potencia con aislamiento termoestable EPR y cubierta exterior de polietileno clorado (CPE) o policloropreno (PCP) de baja absorción gravimétrica de agua, diseñado para alimentar bombas sumergibles y tableros de desagüe en contrapozos inundados sin pérdida de resistencia de aislamiento.

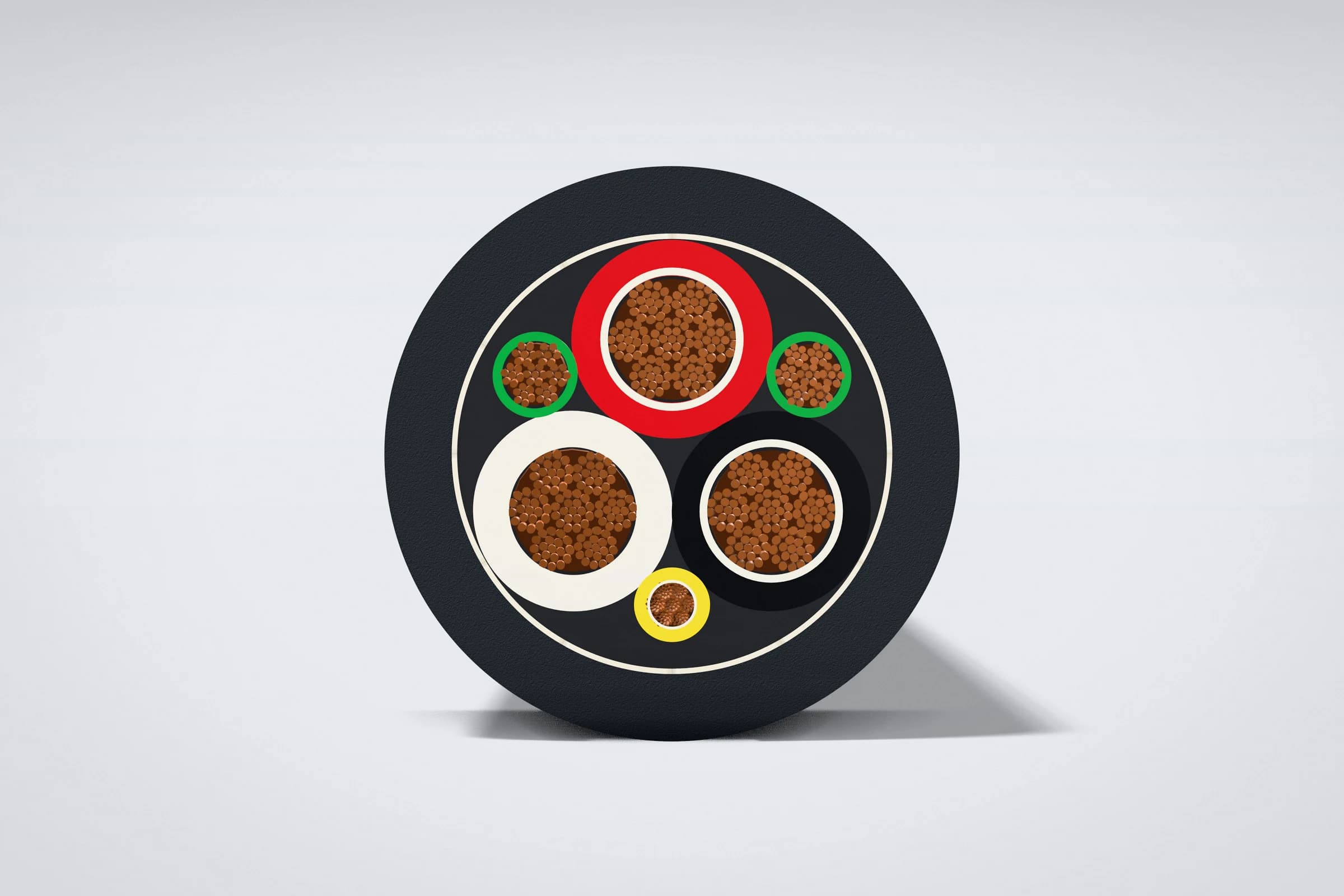

El factor de llenado e interbloqueo de tierra en casetas de bombeo es la integración del conductor piloto de verificación (GC) dentro de los cables Type G-GC y Type SHD-GC para garantizar que cualquier daño por caída de roca sobre la línea de bombeo dispare el interruptor antes de electrificar el agua acumulada en la galería.

Selección por Aplicación en Unidades de San Luis Potosí y Guanajuato

1. Bombas sumergibles de achique en frentes y contrapozos (480 V / 600 V): Especificamos nuestro cable Type G-GC 2000V o cable Type W 2000V con conductores de cobre recocido estañado bajo ASTM B33 (sitio externo). El compuesto CPE de cubierta presenta una absorción de agua inferior a 15 mg/in² tras 7 días de inmersión a 70°C según ICEA S-75-381 (sitio externo) (2021), evitando el hinchamiento de la cubierta y la corrosión de los alambres finos.
2. Casetas principales de bombeo multi-etapa (4.16 kV / 6.9 kV): Para motores de bombeo estacionarios de mediana y gran potencia en niveles profundos de Charcas y La Paz, recomendamos alimentadores Type MP-GC de 5 kV u 8 kV en equipos fijos, o Type SHD-GC cuando la estación de bombeo está montada sobre patines móviles (skids) que avanzan con el nivel de agua.
3. Jumbos de veta angosta y equipos de rezagado en Guanajuato: En galerías estrechas de 2.2 metros de ancho sobre la Veta Madre o San Ignacio, el cable Type G-GC 2000V en calibres 4 AWG, 2 AWG y 1/0 AWG ofrece un radio de curvatura dinámico de 6 × OD y un cordón de refuerzo anti-torsión que soporta el enrollado repetitivo en carretes compactos.

Verificación en Laboratorio Antes del Embarque: Pruebas FAT de Tracción e Inmersión

Para respaldar cada suministro destinado a unidades mineras en San Luis Potosí y Guanajuato, nuestro laboratorio de aseguramiento de calidad ejecuta pruebas de aceptación en fábrica (FAT) orientadas a tiros verticales y ambientes inundados.

Datos de laboratorio FAT: En los ensayos realizados sobre un lote de exportación de 4,500 m de cable Type MP-GC 15kV (calibre 2/0 AWG y 4/0 AWG en tramos continuos de 750 m sin empalmes) y 3,600 m de cable Type G-GC 2000V (calibres 2 AWG y 1/0 AWG), en planta medimos los siguientes parámetros verificables conforme a ICEA S-75-381 (sitio externo):

1. Adherencia y resistencia al deslizamiento núcleo-cubierta (Core Slippage Test): Al someter muestras verticales de 1.5 m de cable Type MP-GC 4/0 AWG a tracción axial sobre los conductores con la cubierta exterior fijada en mordaza, la fuerza necesaria para iniciar el desplazamiento superó los 5.2 N/mm de circunferencia (un 41% superior al umbral de diseño para soporte en tiro vertical según ICEA S-75-381 (sitio externo), 2021).
2. Estabilidad dieléctrica tras inmersión acelerada en agua caliente (EM-60 / ICEA): Tras sumergir probetas aisladas con EPR en agua a 75°C durante 14 días, la variación de capacitancia (SIC) entre el día 1 y el día 14 fue de apenas +2.8% (frente al máximo permitido del 10% en ICEA S-75-381 (sitio externo), 2021), confirmando la impermeabilidad del dieléctrico para servicio en estaciones de achique.
3. Ensayo de tensión soportada y descargas parciales: El 100% de los tramos continuos de 750 m de cable MP-GC 15 kV superó la prueba de 35.0 kV CA durante 5 minutos y registró una descarga parcial máxima de 1.9 pC a 17.3 kV CA (ICEA S-75-381 (sitio externo), 2021).
4. Certificación de no propagación de flama MSHA: Las cubiertas de CPE superaron el ensayo de quemador conforme a MSHA 30 CFR Part 7 (sitio externo), garantizando que en un tiro vertical de ventilación el cable no actúe como mecha propagadora de incendio.

Si su proyecto en Charcas, Matehuala, San Luis Potosí capital o Guanajuato requiere tramos continuos a medida para descenso en tiro sin empalmes intermedios, visite nuestra sección de cables alimentadores Type MP-GC, consulte nuestro catálogo de cables portátiles Type G-GC o envíenos sus requerimientos mediante la página de contacto técnico en México.

Preguntas Frecuentes (FAQ)

¿Cada cuántos metros debe sujetarse un cable Type MP-GC en un tiro vertical según la NOM-001-SEDE?

De acuerdo con la Tabla 300-19(a) de la NOM-001-SEDE-2012 (sitio externo), el espaciamiento máximo entre soportes verticales para conductores de cobre es de 30 m para calibres de 8 AWG a 1/0 AWG, 24 m para calibres de 2/0 AWG a 4/0 AWG, y 18 m para calibres de 250 kcmil a 350 kcmil. En tiros mineros profundos de San Luis Potosí y Guanajuato sujetos a vibración y humedad, recomendamos aplicar un factor de seguridad adicional instalando mallas Kellems o grapas elastoméricas cada 12 a 18 metros.

¿Es posible fabricar el cable Type MP-GC en un solo tramo continuo de 600 a 900 metros para evitar empalmes en el tiro?

Sí. En planta fabricamos y despachamos tramos continuos personalizados de cable Type MP-GC (por ejemplo, 650 m, 800 m o 950 m en un solo carrete de acero o madera reforzada de exportación). Eliminar los empalmes de media tensión dentro del tiro o barreno vertical suprime el punto estadísticamente más vulnerable a filtraciones de agua ácida y fallas fase-tierra.

¿Qué cable es más adecuado para bombas sumergibles de achique en contrapozos: Type W o Type G-GC?

Ambos cables comparten la misma cubierta exterior termoestable de CPE extra pesado resistente a inmersión e hidrocarburos bajo ICEA S-75-381 (sitio externo). Sin embargo, para bombas alimentadas desde centros de carga subterráneos regidos por la NOM-023-STPS-2012 (sitio externo), recomendamos el cable Type G-GC 2000V porque incluye dos conductores de tierra dedicados y el conductor piloto GC para monitoreo continuo de continuidad a tierra.

¿Por qué se prefiere aislamiento EPR sobre XLPE al bajar cables por tiros y galerías estrechas en Guanajuato?

En las minas de veta angosta de Guanajuato, el alimentador debe pasar por estaciones de tiro, contrapozos y curvas cerradas antes de llegar a la subestación subterránea. El aislamiento EPR presenta un módulo de flexión un 89.5% menor que el XLPE según ICEA S-75-381 (sitio externo) (2021), permitiendo radios de curvatura de 6 × OD sin sufrir microfisuras ni arborescencias acuosas en presencia de agua de mina.
