Artículo Técnico EspecializadoCables Mineros en Zacatecas (Fresnillo, Peñasquito y Juanicipio): Guía para Minas Profundas y Tajos
Resumen Técnico
Guía de ingeniería de cables mineros en Zacatecas (Fresnillo, Saucito, Juanicipio y Peñasquito): selección de Type G-GC, MP-GC y SHD-GC para tiros profundos y tajos a gran altitud.
Publicado el 5 de mayo de 2026 por Ing. Carlos Mendoza, Especialista en Cables Mineros (sobre nosotros y nuestro equipo de ingeniería). Consulte nuestras fichas técnicas de cable Type G-GC 2000V, cable alimentador MP-GC y cable de arrastre SHD-GC, o solicite soporte directo en nuestra página de contacto.
Nota
Zacatecas es el primer productor de plata a nivel mundial. También lidera la producción de oro, plomo y zinc en México. Otras regiones mineras operan bajo un solo método de extracción. En cambio, los municipios de Fresnillo, Mazapil, Sombrerete, Chalchihuites, Morelos y Concepción del Oro presentan desafíos electromecánicos muy distintos.
Por un lado, las minas subterráneas de vetas profundas como Fresnillo, Saucito, Juanicipio, San Julián y Cozamin descienden hasta 1,150 metros. En estos niveles profundos, el gradiente geotérmico eleva la temperatura de la roca hasta los 45°C. Además, el agua freática contiene sulfuros altamente corrosivos. Por otro lado, los grandes tajos abiertos en el semidesierto de Mazapil (Peñasquito y Camino Rojo) operan entre 2,100 y 2,600 msnm. Allí el aire seco disminuye la disipación convectiva y la rigidez dieléctrica externa. En esta guía detallamos cómo especificar cables Type G-GC, Type MP-GC y Type SHD-GC conforme a la NOM-001-SEDE-2012 (sitio externo).
Resumen Técnico
| Parámetro Regional y Técnico | Minas Subterráneas Profundas (Distrito Fresnillo / Sombrerete) | Megaminería de Tajo Abierto (Distrito Mazapil / Peñasquito) |
|---|---|---|
| Unidades Representativas | Fresnillo, Saucito, Juanicipio, Cozamin, Sabinas, San Martín. | Peñasquito, Camino Rojo, Tayahua (complejo mixto). |
| Profundidad / Altitud Operativa | Tiros y rampas de 650 m a 1,150 m de profundidad; 2,200 msnm. | Tajos abiertos a 2,100-2,600 msnm en clima semidesértico. |
| Alimentador Troncal Primario | Cable Type MP-GC 15kV en tiro vertical y rampa principal. | Líneas aéreas de 13.8 kV / 23 kV y transición en MP-GC 15kV/25kV. |
| Cable para Maquinaria Móvil | Cable Type G-GC 2000V (jumbos, rezagadoras, bombas). | Cable Type SHD-GC 15kV / 25kV (palas eléctricas y perforadoras). |
| Peligro Ambiental Dominante | Gradiente geotérmico (40°C-45°C), agua ácida y gas $H_2S$. | Radiación solar UV extrema (>2,900 h/año), abrasión por sílice y caliza. |
| Protección del Conductor | Cobre electrolítico estañado obligatorio (ASTM B33 (sitio externo)). | Cobre electrolítico estañado en cuerda flexible Clase I (ASTM B33). |
| Compuesto de Cubierta Exterior | CPE termoestable retardante a la flama (MSHA 30 CFR Parte 75 (sitio externo)). | Doble cubierta de CPE negro estabilizado contra UV y corte por roca. |
| Normas de Cumplimiento | ICEA S-75-381 / NEMA WC 58 (sitio externo), NOM-001-SEDE-2012 y NOM-023-STPS-2012. | ICEA S-75-381 / NEMA WC 58, NOM-001-SEDE-2012 Art. 400. |
| Ruta Logística de Suministro | Puerto de Manzanillo a Zacatecas (autopista federal 54 / 45D, 620 km). | Puerto de Manzanillo a Mazapil / Concepción del Oro (840 km). |
Definiciones Técnicas y Conceptos Fundamentales
Para estandarizar las especificaciones técnicas en licitaciones y requisiciones mineras en el estado de Zacatecas, definimos cuatro conceptos esenciales:
- Derrateo térmico geotérmico es el factor multiplicador de reducción de ampacidad (de 0.82 a 0.88 según ICEA S-75-381) aplicado a cables instalados en galerías profundas donde la roca eleva la temperatura ambiente a 40°C o 45°C.
- Mordaza de soporte tipo Kellems se define como una malla trenzada de acero galvanizado o inoxidable que sujeta circunferencialmente la cubierta del cable MP-GC para distribuir su peso propio en descensos por tiros verticales.
- Factor de corrección por altitud dieléctrica es el ajuste de tensión de diseño requerido por la menor densidad del aire a altitudes superiores a 1,000 msnm (como los 2,400 msnm de Zacatecas) en terminaciones de media tensión.
- Monitoreo de continuidad de tierra (Ground-Check) se define como el circuito de seguridad intrínseca formado por el conductor piloto aislado (GC) y los hilos de tierra que desconecta el interruptor en menos de 100 milisegundos ante cualquier rotura del cable.
Ingeniería para Minas Subterráneas Profundas: Fresnillo, Saucito, Juanicipio y Cozamin
Hallazgo de ingeniería:
En el distrito platero de Fresnillo y en las minas polimetálicas de Sombrerete y Zacatecas capital (Cozamin), las obras descienden entre 600 y 1,000 metros. Esta profundidad impone tres exigencias críticas sobre los cables eléctricos.
1. Tensión Mecánica por Peso Propio en Tiros Verticales (Cable MP-GC 15kV)

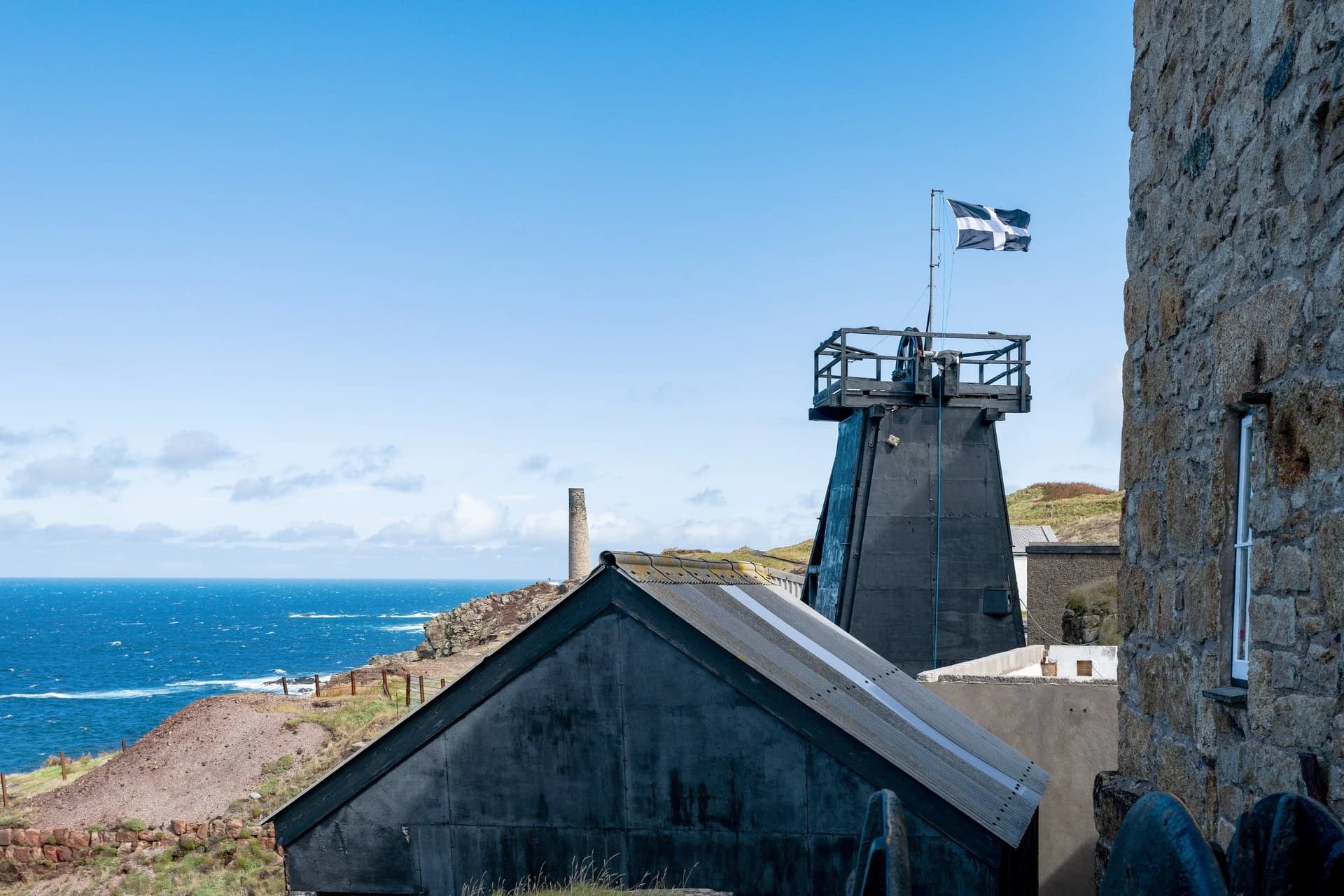

Los alimentadores principales de 13.8 kV descienden desde la subestación de superficie por tiros verticales como el Tiro San Carlos o el Tiro Jarillas. Un tramo continuo de 600 metros de cable alimentador Type MP-GC 15kV en calibre 3×350 kcmil pesa cerca de 5,840 kg. Sin el soporte adecuado, el esfuerzo de tracción supera el límite elástico del cobre recocido (69 MPa). Esto provoca el alargamiento de los conductores y el desgarre de la cubierta.
Para evitar esta falla, la ingeniería de tiro exige instalar mordazas de malla de acero inoxidable (Kellems support grips) cada 15 a 25 metros. Además, el diseño compacto Clase B del cable MP-GC reduce el peso suspendido en un 18.2% (ICEA S-75-381, 2021) frente a un cable SHD-GC equivalente. Así se alivia la carga estructural sobre el castillete y los soportes de contrapozo.
2. Gradiente Geotérmico y Derrateo de Ampacidad en Frentes de Avance
En los rebajes profundos de Saucito y Juanicipio, el calor de la roca y los equipos diésel elevan la temperatura ambiente entre 38°C y 45°C. Cuando un cable portátil Type G-GC 2000V alimenta un jumbo electrohidráulico o una bomba sumergible a 45°C, la ampacidad cae un 14.5% (NOM-001-SEDE-2012, Art. 310) respecto a la base de 30°C. Si quedan dos capas enrolladas en el carrete del jumbo, debe aplicarse un factor adicional de 0.65 (ICEA S-75-381, 2021) para proteger el aislamiento EPR de 90°C.
3. Corrosión por Sulfuros y Agua Ácida de Mina
Las vetas epitermales e hidrotermales de Zacatecas contienen abundante pirita, galena y esfalerita. El contacto del agua con estos minerales genera drenaje ácido y gas ácido sulfhídrico ($H_2S$). En cables de cobre desnudo, el sulfuro ataca los hilos finos en menos de cuatro meses. Esto incrementa la resistencia de contacto hasta un 40% (ASTM B33, 2020) y produce puntos calientes en las terminales. Por ello, todos nuestros cables incorporan estañado electrolítico individual en cada hilo conforme a ASTM B33 (sitio externo).
Megaminería a Cielo Abierto en Mazapil y Peñasquito: Selección de Cables SHD-GC 15kV y 25kV
En el norte del estado, el municipio de Mazapil alberga la mina Peñasquito, una de las mayores operaciones a cielo abierto del continente americano. Allí, el perfil de esfuerzo mecánico y eléctrico cambia por completo.

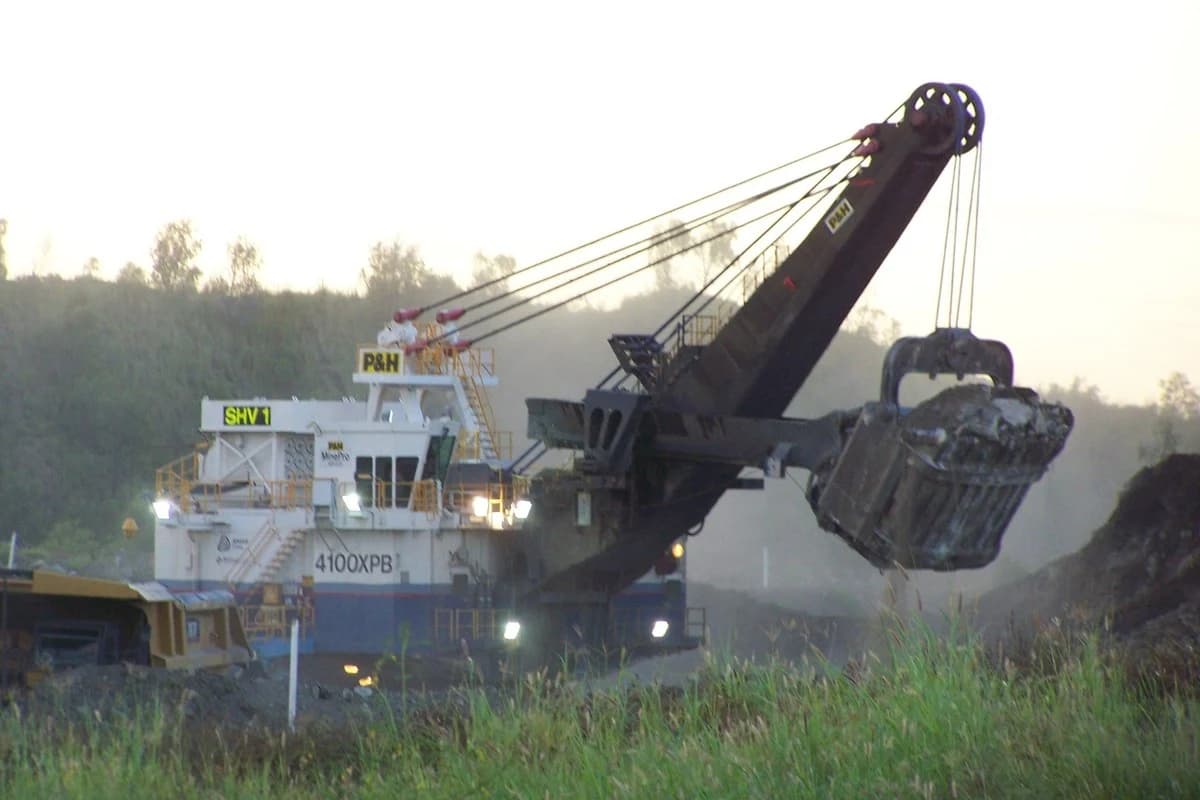

En los bancos de extracción de los tajos Peñasco y Chile Colorado, las palas eléctricas (Komatsu P&H 4100XPC y CAT 7495) y las perforadoras rotativas operan a 7.2 kV, 13.8 kV o 23 kV. Estas máquinas utilizan cables de arrastre Type SHD-GC que enfrentan tres condiciones extremas del altiplano:
- Altitud de 2,200 a 2,600 msnm y Rigidez Dieléctrica: A 2,400 metros de altitud, la densidad relativa del aire disminuye un 22% (NOM-001-SEDE-2012, Art. 310) respecto al nivel del mar. Esta menor densidad reduce la tensión de inicio de efecto corona en las terminaciones dentro de las cajas de empalme (skid switchhouses). Por ello, en redes de 13.8 kV con neutro puesto a tierra por resistencia (NGR), recomendamos especificar cable SHD-GC 15kV con nivel de aislamiento del 133% (ICEA S-75-381, 2021) con pared EPR de 5.46 mm.
- Abrasión por Roca Polimetalúrgica y Choque Térmico: El semidesierto de Mazapil registra temperaturas diurnas de suelo superiores a 55°C en verano y heladas nocturnas de -8°C en invierno. La doble cubierta termoestable de CPE con malla de refuerzo conserva su elasticidad en frío extremo. Además, resiste el corte al ser arrastrada sobre brechas ígneas y calizas silificadas.
- Resistencia a la Radiación Solar Ultravioleta (UV): Con más de 2,900 horas de sol directo al año en el altiplano, los polímeros comunes sufren fotodegradación. Nuestro compuesto exterior de CPE incorpora un mínimo de 2.5% (ICEA S-75-381, 2021) de negro de humo de horno finamente disperso. Esta formulación bloquea la radiación UV durante toda la vida útil del cable.
Derrateo Térmico y Tablas de Selección para Distritos Mineros de Zacatecas
La siguiente gráfica compara la corriente continua admisible (ampacidad) de cinco configuraciones clave en condición nominal de catálogo (30°C) frente a la condición real de una galería profunda a 45°C de temperatura ambiente:
Matriz de Especificación por Equipo en Minas de Zacatecas
| Equipo o Instalación Minera | Tensión Típica en Zacatecas | Cable Recomendado (Norma ICEA S-75-381) | Calibres Más Solicitados | Ampacidad a 40°C Aire Libre (A) | Ampacidad Corregida a 45°C (A) |
|---|---|---|---|---|---|

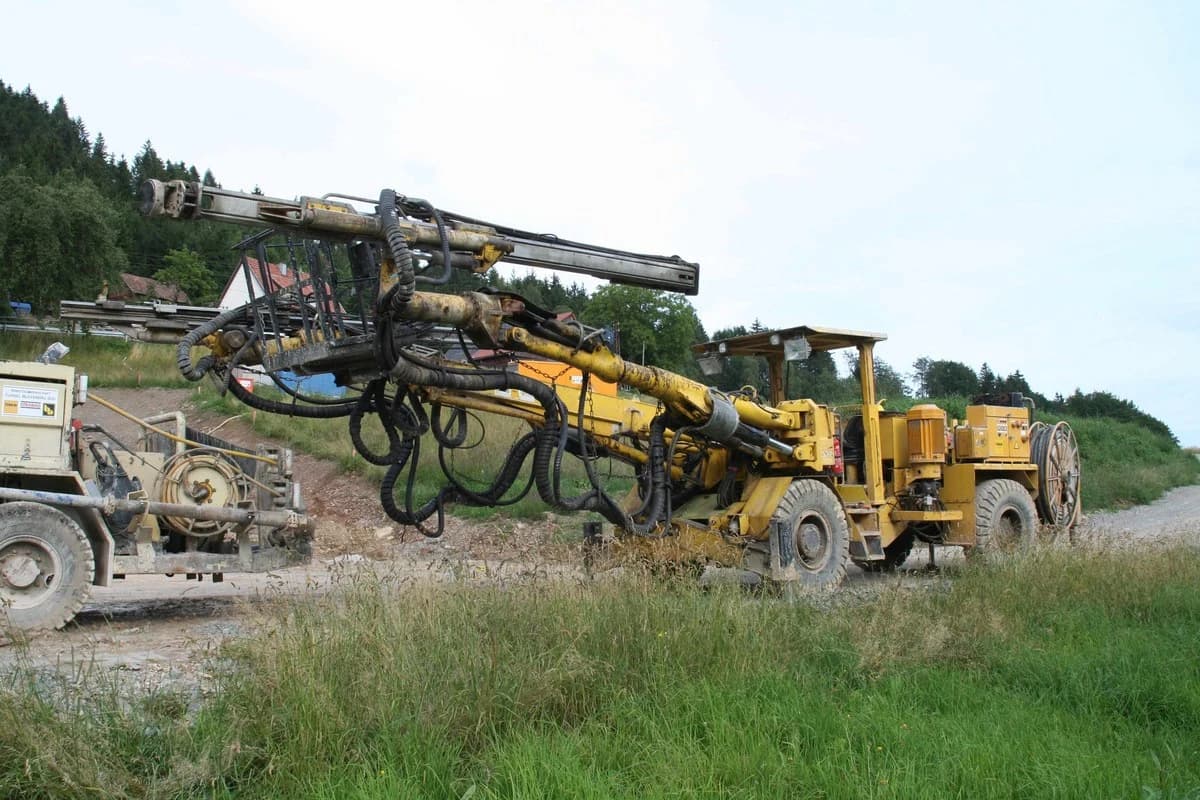

| Jumbo Electrohidráulico (1 y 2 brazos) | 480 V / 1,000 V CA | Type G-GC 2000V | 3×2 AWG / 3×1/0 AWG | 130 A / 172 A | 123 A / 163 A |
| Anclador Empulonador y Rezagadora Eléctrica | 480 V / 600 V CA | Type G-GC 2000V | 3×4 AWG / 3×2 AWG | 93 A / 130 A | 88 A / 123 A |
| Estación de Bombeo Subterráneo de Desagüe | 480 V / 4.16 kV CA | Type W 2000V 1/C o MP-GC 5kV | 1×500 kcmil / 3×4/0 AWG | 700 A / 321 A | 663 A / 304 A |
| Tiro Vertical y Rampa Principal (Subestación) | 4.16 kV / 13.8 kV CA | Type MP-GC 5kV / 15kV | 3×3/0 AWG / 3×350 kcmil | 239 A / 441 A | 221 A / 407 A |
| Perforadora Rotativa de Tajo Abierto | 4.16 kV / 7.2 kV CA | Type SHD-GC 8kV | 3×2 AWG / 3×1/0 AWG | 159 A / 211 A | 147 A / 195 A |
| Pala Eléctrica de Cuerda (Peñasquito) | 7.2 kV / 13.8 kV / 23 kV | Type SHD-GC 15kV / 25kV | 3×2/0 AWG / 3×4/0 AWG | 243 A / 321 A | 224 A / 296 A |
Pruebas FAT en Planta y Logística de Suministro Manzanillo-Zacatecas
Datos de laboratorio FAT:
Para garantizar cero fallas durante la puesta en marcha en tiros y tajos de Zacatecas, en planta medimos el 100% de los carretes fabricados (ICEA S-75-381, 2021) mediante nuestra metodología de Pruebas de Aceptación en Fábrica (FAT) antes del embarque marítimo.
La siguiente tabla resume las mediciones de laboratorio registradas en el lote FAT-2026-ZAC-204, fabricado para una unidad minera subterránea en el distrito de Fresnillo (Type MP-GC 15kV Nivel Extendido 3×3/0 AWG para descenso por tiro y Type G-GC 2000V 3×2/0 AWG para frentes de avance):
| Ensayo de Laboratorio (ICEA S-75-381 / MSHA) | Requisito Normativo | Resultado Medido: MP-GC 15kV 3×3/0 AWG | Resultado Medido: Type G-GC 2000V 3×2/0 AWG | Dictamen |
|---|---|---|---|---|
| Resistencia Óhmica en CC a 20°C | Máx. 0.207 Ω/km (3/0 Clase B) / 0.276 Ω/km (2/0 Clase I) | 0.199 Ω/km, margen -3.8% (ASTM B8, 2020) | 0.267 Ω/km, margen -3.2% (ASTM B33, 2020) | APROBADO |
| Espesor Promedio de Aislamiento EPR | Mín. 5.46 mm (15kV Nivel 2) / 2.03 mm (2000V) | 5.62 mm medido | 2.14 mm medido | APROBADO |
| Extinción de Descargas Parciales (PD) | ≤ 5 pC a 18.0 kV CA RMS | 1.6 pC a 18.0 kV CA | No aplica en 2000V (Spark Test 10 kV aprobado) | APROBADO |
| Rigidez Dieléctrica en CA (5 minutos) | 43.0 kV CA (15kV) / 7.0 kV CA (2000V) | Soportó 43.0 kV por 5 min sin ruptura | Soportó 7.0 kV por 5 min (fuga < 3.2 mA) | APROBADO |
| Resistencia a la Tracción de Cubierta CPE | Mín. 12.4 MPa (1,800 psi) | 16.5 MPa, margen +33.0% (ICEA S-75-381, 2021) | 16.9 MPa, margen +36.2% (ICEA S-75-381, 2021) | APROBADO |
| Propagación de Flama (MSHA 30 CFR Parte 75) | Tiempo residual ≤ 60 s; longitud ≤ 152 mm | 11 s; longitud quemada 54 mm | 10 s; longitud quemada 59 mm | APROBADO |
Tiempos de Entrega y Empaque para el Corredor Manzanillo-Zacatecas
Todos los pedidos con destino a Fresnillo, Calera, Sombrerete o Mazapil se embarcan hacia el Puerto de Manzanillo, Colima. Desde allí cuentan con tránsito terrestre directo por las autopistas federales 54D y 45D (620 km hasta Zacatecas capital, 10 a 14 horas de traslado en plataforma). Para proyectos de descenso por tiro vertical, TEBAOFLEX fabrica longitudes continuas sin empalmes de hasta 1,200 metros. Los cables se entregan en carretes de acero o madera tratada bajo norma NIMF-15 con duelas de protección externa.
Preguntas Frecuentes (FAQ)
¿Por qué se recomienda aislamiento extendido del 133% (ICEA S-75-381, 2021) en cables de 15kV en Zacatecas?
A altitudes de 2,200 a 2,600 msnm (como en Fresnillo y Mazapil), la menor densidad del aire reduce la rigidez dieléctrica externa en las terminaciones. Además, las redes mineras utilizan resistencias de puesta a tierra de neutro (NGR) que limitan la corriente de falla. El aislamiento del 133% (5.46 mm de EPR en 15kV según ICEA S-75-381 (sitio externo)) incrementa el margen dieléctrico en un 22.7% (ICEA S-75-381, 2021) y evita perforaciones por sobretensión.
¿Cómo afecta la NOM-023-STPS-2012 a la selección de cables para minas subterráneas en Zacatecas?
La norma oficial mexicana de seguridad en minas exige que toda la maquinaria eléctrica móvil subterránea cuente con protección contra falla a tierra y monitoreo continuo del conductor de puesta a tierra. También exige cubiertas retardantes a la flama. Los cables Type G-GC, MP-GC y SHD-GC cumplen estos requisitos gracias a su conductor piloto GC y su certificación MSHA.
¿Qué longitud máxima sin empalmes puede fabricar TEBAOFLEX para un tiro vertical en Fresnillo o Saucito?
TEBAOFLEX produce tramos continuos libres de empalmes de fábrica de 600 m, 850 m y hasta 1,200 m según el calibre del cable MP-GC 15kV. Eliminar las cajas de empalme intermedias dentro del tiro vertical suprime el principal punto de ingreso de humedad y falla dieléctrica en la mina.
¿Cómo se solicita una cotización urgente con entrega en mina en Zacatecas?
Envíe el calibre, voltaje, tipo de cable (Type G-GC, Type W, MP-GC o SHD-GC) y metraje requerido por carrete a través de nuestra página de contacto. Nuestro equipo le entregará la hoja de datos técnicos, el cálculo de peso por carrete y la cotización CIF Manzanillo o DAP unidad minera en menos de 24 horas.
Solicite Cotización y Soporte de Ingeniería para su Unidad Minera en Zacatecas
¿Está programando el cambio de cables de arrastre en tajo abierto o el tendido de un nuevo alimentador de media tensión por tiro o rampa en Zacatecas?
- Revise nuestro catálogo de cable portátil Type G-GC 2000V para jumbos y bombeo.
- Consulte las especificaciones de cable alimentador Type MP-GC (5kV a 25kV).
- Explore nuestra línea de cable de arrastre Type SHD-GC para palas y perforadoras.
- Contáctenos hoy mismo en nuestra página de contacto o vía WhatsApp directo con ingeniería (+86 185 9591 3361) (sitio externo).
Fuentes y referencias
- Secretaría del Trabajo y Previsión Social. NOM-023-STPS-2012, Minas subterráneas y minas a cielo abierto - Condiciones de seguridad y salud en el trabajo. DOF, 2012. (sitio externo)
- Secretaría de Energía. NOM-001-SEDE-2012, Instalaciones Eléctricas (utilización), Artículos 310, 400 y 430. DOF, 2012. (sitio externo)
- Insulated Cable Engineers Association. ANSI/NEMA WC 58 / ICEA S-75-381: Portable and Power Feeder Cables for Use in Mines and Similar Applications. (sitio externo)
