PARÁMETRO 01
Exposición ambiental
Radiación ultravioleta intensa, ozono, amplitudes térmicas de -20 °C a +50 °C, polvo abrasivo y charcos de drenaje mineralizado.
Condición Verificada en Terreno
TEBAOFLEX · AplicacionesICEA / NEMA / NOM
Minería a cielo abierto
Cables de media tensión y gran calibre para tajos abiertos, palas electromecánicas de cables, dragalinas y perforadoras rotatorias.
ESQUEMA DE OPERACIÓN

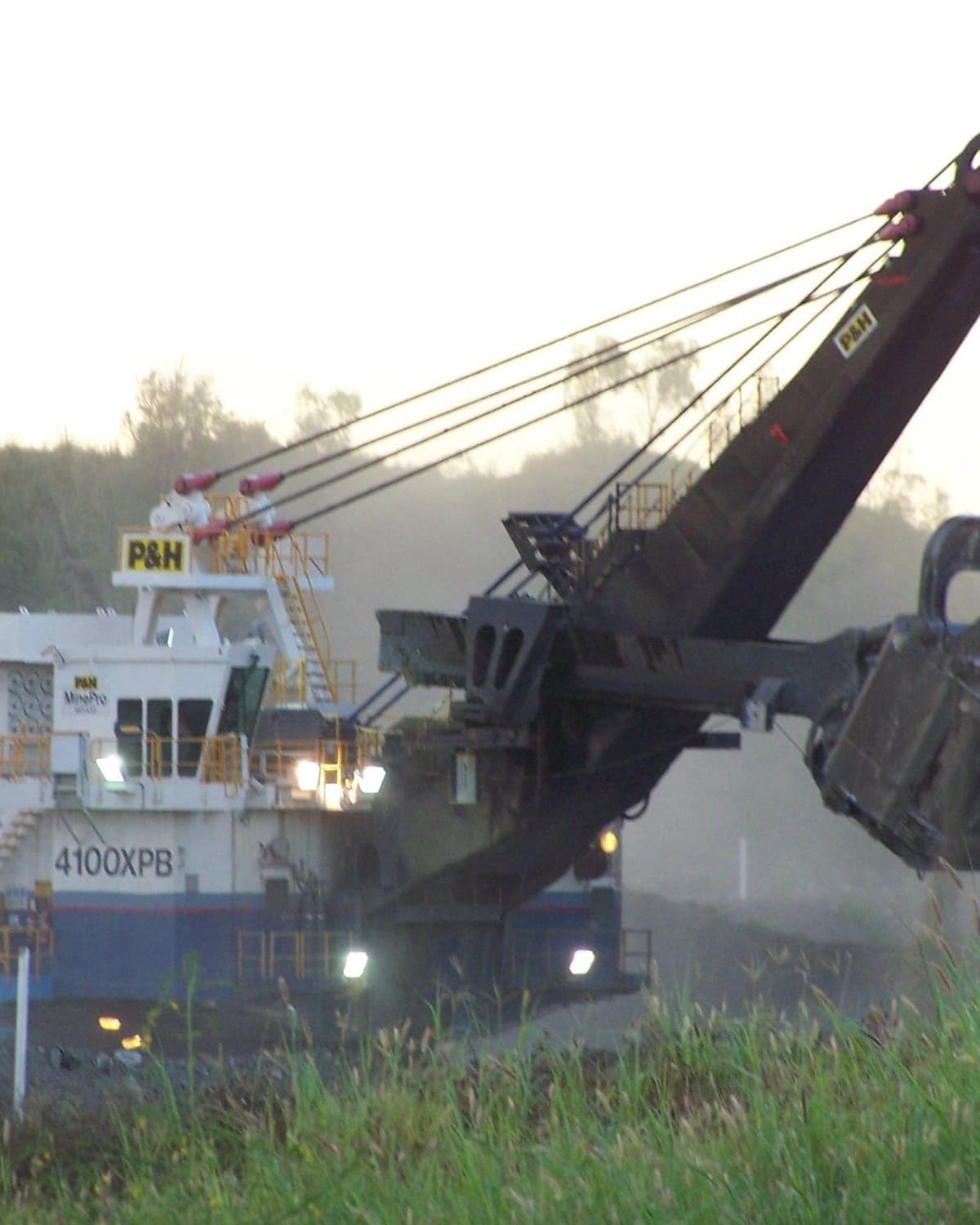

Foto: Sansumaria · CC BY-SA 3.0
01 / CONDICIONES DE SERVICIO
Contexto operativo y entorno de instalación
Variables ambientales, dinámicas y de tendido que definen los requisitos de protección dieléctrica y mecánica.
PARÁMETRO 02
Maquinaria de gran porte
Palas eléctricas de carga por cable (izajes de gran tonelaje), dragalinas de descapote y perforadoras de barrenos para voladura.
Condición Verificada en Terreno
PARÁMETRO 03
Dinámica de arrastre y carrete
Enrollado y desenrollado constante en tambores motorizados acoplados a la máquina y arrastre sobre bermas y pistas con tráfico pesado.
Condición Verificada en Terreno
02 / EVIDENCIA VISUAL EN CAMPO
Galería operativa y anatomía de construcción
Registro fotográfico y estructural de condiciones operativas reales, esfuerzos mecánicos de arrastre y sección transversal del conductor.
TAJO ABIERTO & BANCOS
Servicio: 5 kV / 8 kV / 15 kV
REG-01
Alimentación en Media Tensión a Palas de Cable
Alimentación continua de 7.2 kV a 13.8 kV a megapalas eléctricas de cable en bancos de tajo expuestos a radiación solar intensa y polvo mineralizado.
INSPECCIÓN TÉCNICANOM / ICEA ✓
ARRASTRE EN PISTA
Rango térmico: -40 °C a +90 °C
REG-02
Tendido sobre Bermas y Zonas de Voladura
Cables de gran calibre tendidos sobre roca estéril fracturada. La cubierta exterior de CPE de alto rendimiento resiste desgarros e intemperie extrema.
INSPECCIÓN TÉCNICANOM / ICEA ✓
BLINDAJE ELECTROSTÁTICO
Blindaje: Cinta Cu/textil + semi.
REG-03
Corte Transversal con Blindaje por Fase
Conductores con pantalla combinada de cobre estañado y cinta semiconductora para confinar y disipar el campo dieléctrico en media tensión.
INSPECCIÓN TÉCNICANOM / ICEA ✓
ENSAYOS CLIMÁTICOS
Resistencia UV: ASTM G154
REG-04
Resistencia a Ozono y Radiación Solar UV
Ensayos acelerados en cámara climática para validar la estabilidad molecular de la cubierta ante rayos ultravioleta y exposición a ozono industrial.
INSPECCIÓN TÉCNICANOM / ICEA ✓
03 / DIAGRAMA UNIFILAR & RUTEO DE POTENCIA
Arquitectura eléctrica de distribución en faena
Esquema secuencial de potencia desde la acometida primaria o subestación de superficie hasta el frente de arranque y maquinaria móvil pesada.
ETAPA 01
25 kV / 34.5 kV a 7.2 kV ACSubestación Móvil de Tajo Abierto
CABLE RECOMENDADO
Acometida de potencia troncal
Subestación transformadora sobre patines ubicada en borde de banco, equipada con interruptores de potencia SF6 y monitoreo digital de red.
PARÁMETROS CLAVE:
- ▸Interruptores automáticos en vacío
- ▸Transformador reductor con cambiador de tomas
- ▸Relé de monitoreo de resistencia a tierra
ETAPA 02
7.2 kV – 15 kV ACLínea de Distribución por Bermas
CABLE RECOMENDADO
Cable Type SHD-GC o MP-GC portátil
Tendido troncal que bordea los frentes de carguío y transporta la potencia a través de las bermas de seguridad del tajo minero.
PARÁMETROS CLAVE:
- ▸Tramos seccionales de 250 m a 500 m
- ▸Acopladores rápidos de alta tensión IP67
- ▸Protección contra escorrentías de lluvia
ETAPA 03
7.2 kV – 13.8 kV ACCaseta de Conexión Rápida de Banco
CABLE RECOMENDADO
Caja de empalme / Junction Box móvil
Punto de seccionamiento intermedio que permite aislar tramos para maniobras de avance de pala sin interrumpir el circuito general.
PARÁMETROS CLAVE:
- ▸Conectores tipo enchufe desacoplables
- ▸Interbloqueo de seguridad mecánico/eléctrico
- ▸Verificación de conductor Ground Check
ETAPA 04
7.2 kV – 13.8 kV ACCable de Arrastre a Tambor de la Pala
CABLE RECOMENDADO
Cable de arrastre pesado Type SHD-GC
Cable de potencia extra-pesado acoplado al tambor enrollador o arrastrado tras la oruga de la pala mecánica o dragalina.
PARÁMETROS CLAVE:
- ▸Cubierta bicapa de CPE extra reforzada
- ▸Malla antitorsión de fibra de alta tenacidad
- ▸Pantallas metálicas drenadoras en cada fase
04 / INGENIERÍA DE SELECCIÓN
Matriz de especificación de cables por equipo minero
Criterios técnicos recomendados para especificar el tipo de cable, calibres estándar y configuración de conductores según la severidad operativa de cada máquina.
| Maquinaria / Equipo | Tensión | Cable Sugerido | Calibres Habituales | Factor Mecánico Crítico | Normativa |
|---|---|---|---|---|---|
| Palas eléctricas de cable (P&H 4100 / CAT 7495) | 7.2 kV / 13.8 kV | Type SHD-GC | 3×2/0 AWG a 3×500 kcmil | Arrastre sobre roca fragmentada y flexión continua en tambor | ICEA S-75-381 / NOM-001 Art. 400 |
| Dragalinas de descapote masivo | 13.8 kV / 25 kV | Type SHD-GC | 3×350 kcmil a 3×500 kcmil | Tensión de tiro extrema y tramos continuos de gran longitud | ICEA S-75-381 / MSHA CFR 30 |
| Perforadoras rotatorias de barrenos para voladura | 4,160 V / 7,200 V | Type SHD-GC o G-GC | 3×2 AWG a 3×2/0 AWG | Vibraciones severas y reposicionamiento frecuente entre bancos | NOM-001 Art. 610 / ICEA S-75-381 |
| Plantas móviles de trituración primaria en tajo | 4,160 V / 7,200 V | Type MP-GC / SHD-GC | 3×4/0 AWG a 3×500 kcmil | Arranque de grandes motores de trituración y carga cíclica | ICEA S-75-381 / NOM-001 Art. 328 |
| Sistemas de bombeo de drenaje profundo en tajo | 2,000 V / 4,160 V | Type G-GC / Type W | 3×1/0 AWG a 3×250 kcmil | Exposición continua a lodos con sedimentos minerales abrasivos | NOM-001-SEDE / ICEA S-75-381 |
* Conductores fabricados en cobre suave con cableado clase flexible de paso corto según ASTM B172 / B174.
INGENIERÍA A MEDIDA DISPONIBLE05 / NORMATIVA Y SEGURIDAD CRÍTICA
Requisitos del cable para el proyecto
Criterios de dimensionamiento electrotécnico y diseño constructivo que deben satisfacer los cables para operar con seguridad en esta faena.
Normativa Minera de Referencia
- ▪NOM-001-SEDE-2012: Art. 400 (Cordones) y Art. 680 (Minas)
- ▪NOM-023-STPS-2012: Seguridad en minería subterránea y a cielo abierto
- ▪ICEA S-75-381 / NEMA WC 58: Cables de potencia portátiles mineros
- ▪Ensayos FT1 / FT4: Retardo a la propagación de flama y cubierta autoextinguible
ESPECIFICACIÓN TÉCNICANOM / ICEA VERIFICADO
Blindaje individual por fase
Cinta combinada de cobre estañado y fibras textiles sobre capa semiconductora en cada conductor, disipando esfuerzos dieléctricos en tensiones de 2 kV a 25 kV.
ESPECIFICACIÓN TÉCNICANOM / ICEA VERIFICADO
Resistencia a UV y ozono
Cubierta de compuesto de caucho sintético extra resistente a la intemperie, envejecimiento térmico y degradación por luz solar directa.
ESPECIFICACIÓN TÉCNICANOM / ICEA VERIFICADO
Refuerzo contra torsión
Malla textil embebida entre capas de cubierta para contener el par de torsión inducido por el tambor de carrete y prevenir efecto jaula de ardilla.
SEGURIDAD Y PUESTA A TIERRANOM / ICEA VERIFICADO
Monitoreo de tierra continuo
Conductor Ground Check aislado para supervisión constante del circuito de protección según NOM-001-SEDE-2012 Sección 250-188.
06 / DIRECTRICES DE CAMPO
Criterios de instalación, maniobra y vida útil del cable
Pautas operativas de ingeniería para maximizar la vida útil en faena, evitar esfuerzos excesivos de tiro y salvaguardar la integridad del personal minero.
01MANUAL DE OPERACIÓN
Manejo en Tambores de Carretes Motorizados
Tensión de enrollado constante ≤ 50 N/mm²
Alinear y controlar la tensión de bobinado en tambor.
Calibrar el embrague de par o variador del tambor de la pala para evitar estiramientos excesivos del cable al acelerar o frenar la máquina en el banco de tajo.
CUMPLIMIENTONOM-023-STPS / ICEA
02MANUAL DE OPERACIÓN
Pasacables Aéreos y Pasos de Berma
Postes pórtico de paso aéreo con gálibo > 8.5 m
Prohibido el paso de camiones de extracción sobre el cable.
Los camiones de volteo mineros de 240 a 400 toneladas destruyen cualquier cable terrestre. Es mandatorio utilizar pórticos aéreos o trincheras con cubiertas de acero estructural.
CUMPLIMIENTONOM-023-STPS / ICEA
03MANUAL DE OPERACIÓN
Monitoreo de Pantallas y Descargas Parciales
Nivel de descargas parciales < 5 pC a 1.5 Uo
Verificación del blindaje electrostático en media tensión.
Inspeccionar periódicamente la continuidad de las pantallas metálicas de fase. La ruptura de la cinta de cobre genera concentración de campo dieléctrico y perforación del aislamiento EPR.
CUMPLIMIENTONOM-023-STPS / ICEA
04MANUAL DE OPERACIÓN
Protección contra Fragmentos de Voladura
Distancia de seguridad > 300 m de la voladura
Retiro preventivo previo a maniobras de tronadura.
Nunca dejar cables presurizados en áreas próximas a voladuras. El impacto de fragmentos de roca proyectados produce cortes transversales en la cubierta y aplastamientos en los conductores.
CUMPLIMIENTONOM-023-STPS / ICEA
07 / TOMA DE DATOS TÉCNICOS
Qué incluir en su solicitud de proyecto
Para agilizar la memoria de cálculo, dimensionamiento y cotización precisa, envíe los siguientes parámetros de su faena minera.
LISTA DE PARÁMETROS PARA MEMORIA DE CÁLCULO
Tensión del sistema
Típicamente 4.16 kV, 7.2 kV, 13.8 kV o hasta 25 kV según la subestación de tajo.
Dimensiones del carrete del equipo
Diámetro exterior máximo del cable para asegurar capacidad de estiba en el tambor de la pala.
Metraje por tramo
Tramos continuos usualmente entre 250 m y 500 m sin cortes intermediarios.
