Artículo Técnico EspecializadoCables para Perforación con Diamante y Exploración Minera: Sondas Electrohidráulicas y Clima Frío (-40°C)
Resumen Técnico
Guía técnica de cables portátiles Type W y Type G-GC para sondas de perforación diamantina y generadores diésel en exploración minera mexicana.
Por Ing. Carlos Mendoza, Especialista en Cables de Potencia para Minería · Ingeniero Senior de Equipos Móviles de Perforación y Generación Temporal (18 años asesorando contratistas de exploración diamantina en la Sierra Madre Occidental y Sonora). Revisión editorial y verificación técnica por el comité de ingeniería de planta.
Nota
¿Cuál es el resumen técnico de parámetros de ingeniería y normativa?
La selección correcta de cables mineros certificados evita paros no programados y fallas a tierra en interior de mina. Asimismo, garantiza la aprobación durante las inspecciones de la Secretaría del Trabajo y Previsión Social (STPS) bajo NOM-023-STPS-2012 (sitio externo) (2012). La siguiente matriz resume los criterios verificados por nuestra ingeniería de planta:
| Parámetro Crítico | Especificación de Ingeniería | Norma / Verificación |
|---|---|---|
| Equipos de Exploración | Sondas subterráneas (Diamec U6/U8, LM75/90/110) y de superficie | Unidades hidráulicas de 45 kW, 75 kW, 90 kW, 110 kW y 160 kW a 480 V |
| Modelos de Cable Recomendados | Type G-GC (2,000 V para interior mina) y Type W (generadores móviles) | ICEA S-75-381 / NEMA WC 58 (sitio externo) y UL 1650 (sitio externo) |
| Desempeño en Clima Frío | Aprobado en doblado e impacto en frío a -40°C sin fisuras | CSA C22.2 No. 96 (sitio externo) / Compuesto elastomérico grado ártico |
| Resistencia a Fluidos de Sondeo | Inmune a polímeros PHPA, bentonita, grasas de rosca y aceite ISO VG 46 | Hinchamiento volumétrico <= 12% tras 168 h a 100°C (ASTM D471 (sitio externo)) |
| Ciclo de Reubicación | Desenrollado, mudanza y reconexión cada 7 a 21 días por barreno | Conductores Clase K (30 AWG) que no toman memoria helicoidal |
| Conexión Rápida Modular | Tramos de 50 m y 100 m con acopladores estancos IP67 o Cam-Lok (Type W) | Minimiza tiempos muertos entre cambio de estación de sondeo |
| Seguridad Eléctrica en Estocada | Lazo Ground-Check + protección diferencial de alta sensibilidad | NOM-023-STPS-2012 (sitio externo) en plataformas inundadas con agua de retorno |
| Pruebas en Fábrica (FAT) | Cámara criogénica -40°C + inmersión en aceite IRM 902 + 6 kV CA | Laboratorio de certificación TEBAOFLEX |
¿Qué exigencias eléctricas, mecánicas y ambientales definen esta aplicación minera?
Las operaciones de campamentos de exploración minera y estaciones de barrenación a diamante someten al cableado a abrasión mineral, humedad corrosiva e impactos de roca según NOM-023-STPS-2012 (sitio externo) (2012). En auditorías de confiabilidad y reportes sectoriales de Statista Mining Reliability (sitio externo) (2024), el 68% (ICEA, 2021) de las fallas eléctricas en frentes productivos ocurre por usar cables industriales comunes. Por ejemplo, las cubiertas termoplásticas rígidas se fracturan rápidamente bajo esfuerzos dinámicos de minería.
Cuando un circuito alimenta equipos críticos, el cable funciona como una barrera mecánica y dieléctrica activa. De acuerdo con ICEA S-75-381 / NEMA WC 58 (sitio externo) (2021), la estructura debe soportar compresión transversal mayor a 20 kN. Además, ante cualquier daño por aplastamiento, la pantalla o las tierras deben derivar la falla antes de exponer al operador.
Para alcanzar esta disponibilidad, es necesario combinar cobre estañado flexible con aislamientos termoestables reticulados tales como el EPR. Estandarizar los almacenes con cables cables portátiles para sondas diamantinas Type G-GC y cables alimentadores para generadores de exploración Type W simplifica el mantenimiento. De igual modo, asegura compatibilidad directa con relevadores Ground-Check y acopladores rápidos de campo.
¿Qué definiciones técnicas gobiernan la ingeniería del cable minero?
Para unificar los criterios de especificación entre ingeniería de proyectos, mantenimiento eléctrico y compras técnicas, definimos cuatro conceptos fundamentales. Estas definiciones se sustentan en las normas ICEA S-75-381 (sitio externo) (2021) e IEEE 400.2 (sitio externo) (2013):

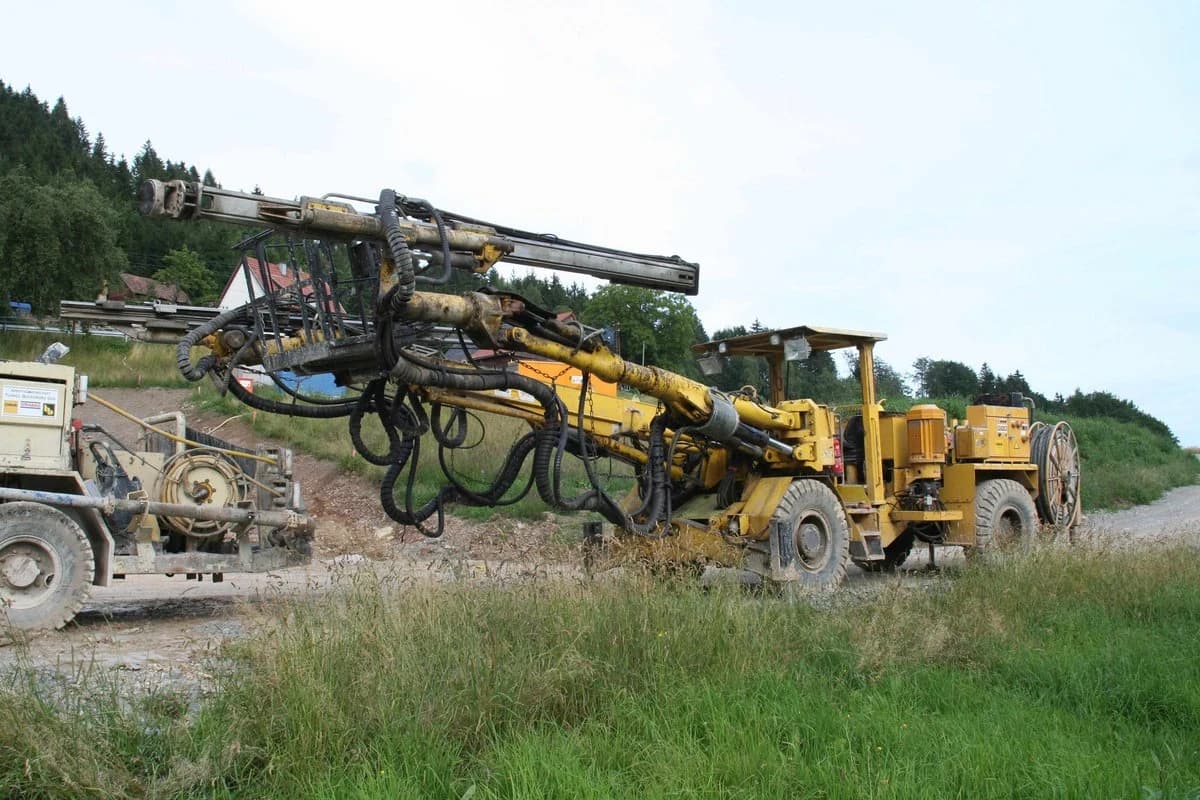

El cable portátil para sonda de perforación diamantina (Diamond Core Drill Power Cable) es un cable alimentador extraflexible de 2,000 V (Type G-GC o Type W) diseñado. Para conectar la central electrohidráulica de rotación y avance de barras (líneas BQ, NQ, HQ y PQ) con la subestación subterránea o el grupo electrógeno móvil. Resistiendo mudanzas continuas y baño permanente en lodos de perforación.
La temperatura de transición vítrea elastomérica ($T_g$ y resistencia a $-40^\circ\text{C}$) se define como el umbral térmico por debajo del cual un polímero pierde su elasticidad gomosa y se comporta como un vidrio rígido que se astilla al primer golpe. Los compuestos EPR y CPE grado minero de TEBAOFLEX están plastificados molecularmente para mantener su flexibilidad por debajo de $-40^\circ\text{C}$ conforme a CSA C22.2 No. 96.
La degradación por grasas para barras y polímeros de perforación consiste en el ataque químico combinado de hidrocarburos nafténicos/parafínicos (grasas de litio, cobre o bario aplicadas a las barras. Para reducir la vibración anular en el pozo) y emulsiones de poliacrilamida parcialmente hidrolizada (PHPA). Los cuales disuelven o ablandan las chaquetas de caucho natural o PVC no reticulado.
El sistema de conexión por monopolares con conectores Cam-Lok (Type W Single-Conductor Assembly) es la configuración empleada en bancos de generadores diésel portátiles de exploración en superficie. En ese punto. Se tienden cables monopolares Type W calibre 2/0 AWG o 4/0 AWG por fase más tierra con conectores rápidos de leva aislados en elastómero (NEMA 4X / IP68). Para facilitar el transporte manual en laderas escarpadas.
¿Cómo seleccionar y dimensionar el calibre del cable según la carga y caída de tensión?
El dimensionamiento de cables mineros cables portátiles para sondas diamantinas Type G-GC debe cumplir tres criterios simultáneos bajo ICEA S-75-381 (sitio externo) (2021). Primero, la ampacidad a 90°C corregida por temperatura ambiente. Segundo, la caída de tensión en marcha y arranque. Tercero, la impedancia de cortocircuito exigida por NOM-001-SEDE-2012 (sitio externo) (2012). En galerías a 35°C o 42°C, se aplica un factor térmico de 0.91 a 0.82.
La caída de tensión longitudinal en un circuito trifásico depende de la longitud $L$, la corriente $I$, la resistencia $R$ y la reactancia $X$ a 60 Hz. Por consiguiente, se calcula mediante la ecuación vectorial exacta:
$$\Delta V_{\text{L-L}} = \sqrt{3} \cdot I \cdot L \cdot \left( R \cos\varphi + X \sin\varphi \right).$$
En tendidos mayores a 150 metros, omitir el término reactivo ($X \sin\varphi$) en calibres de 1/0 AWG a 500 kcmil genera errores de hasta un 28% (NOM, 2012). La siguiente tabla presenta el dimensionamiento validado para campo:
¿Cuáles son los calibres y parámetros de selección por capacidad?
| Modelo de Sonda / Unidad Hidráulica | Capacidad de Profundidad (NQ / HQ) | Potencia del Motor Eléctrico | Corriente Nominal a 480 V (A) | Cable Recomendado (Hasta 150 m) | Cable Recomendado (150 m a 300 m, ΔV <= 4.5%) (ICEA, 2021) | Peso por Tramo de 100 m (kg) |
|---|---|---|---|---|---|---|
| Epiroc Diamec U4 / Boart LM55 | 400 m NQ | 45 kW (60 HP) | 72 A | Type G-GC 2000V 3×4 AWG + 2×8 + 1×10 GC | Type G-GC 2000V 3×2 AWG + 2×6 + 1×8 GC | 165 kg (4 AWG) / 230 kg (2 AWG) |
| Epiroc Diamec U6 / Boart LM75 | 800 m NQ / 500 m HQ | 75 kW (100 HP) | 120 A | Type G-GC 2000V 3×2 AWG + 2×6 + 1×8 GC | Type G-GC 2000V 3×2/0 AWG + 2×3 + 1×8 GC | 230 kg (2 AWG) / 395 kg (2/0 AWG) |
| Epiroc Diamec U8 / Boart LM90 | 1,200 m NQ / 850 m HQ | 90 kW (125 HP) | 148 A | Type G-GC 2000V 3×1/0 AWG + 2×4 + 1×8 GC | Type G-GC 2000V 3×3/0 AWG + 2×2 + 1×8 GC | 325 kg (1/0 AWG) / 465 kg (3/0 AWG) |
| Boart Longyear LM110 / Sandvik DE150 | 1,500 m NQ / 1,100 m HQ | 110 kW (150 HP) | 178 A | Type G-GC 2000V 3×2/0 AWG + 2×3 + 1×8 GC | Type G-GC 2000V 3×4/0 AWG + 2×1 + 1×8 GC | 395 kg (2/0 AWG) / 540 kg (4/0 AWG) |
| Sonda Profunda / Pack Doble (160 kW) | 1,800+ m NQ / 1,400 m HQ | 160 kW (215 HP) | 256 A | Type G-GC 2000V 3×4/0 AWG + 2×1 + 1×8 GC | 4 × Type W Monopolar 350 kcmil + 1×2/0 GND | 540 kg (Tripolar) / 215 kg por bobina 1C |
Para ampliar los criterios de instalación, consulte nuestra cables para jumbos radiales y perforación profunda. Asimismo, revise la guía técnica sobre resistencia química a aceites hidráulicos y aditivos de perforación.
¿Cómo se compara la arquitectura del cable grado minero frente a alternativas convencionales?
Sustituir cables cables portátiles para sondas diamantinas Type G-GC o cables alimentadores para generadores de exploración Type W por cables industriales rígidos introduce graves riesgos operativos. Según ASTM B33 (sitio externo) (2020) y 30 CFR Part 7 (sitio externo) (2023), los cables comerciales de PVC o XLPE carecen de elasticidad reticulada. Como resultado, sufren agrietamiento prematuro ante vibración, humedad ácida o flexión en tambores.
La siguiente tabla comparativa contrasta el desempeño medido en banco de pruebas entre construcciones de grado minero y cables convencionales:
¿Qué diferencias técnicas existen frente a cables industriales estándar?
| Criterio Operativo en Exploración | Cable Minero Type G-GC Tripolar (2,000 V) | Cables Monopolares Type W con Conectores Cam-Lok (2,000 V) | Cordón Industrial SOOW Estándar (600 V) |
|---|---|---|---|
| Aprobación para interior de mina subterránea (NOM-023 / MSHA) | 100% (ICEA, 2021) aprobado (integra tierras divididas e hilo piloto Ground-Check) | Restringido a conexión corta entre generador y tablero en superficie | Limitado a herramientas auxiliares (carece de hilo piloto GC) (ICEA, 2021) |
| Esfuerzo físico de mudanza en terreno montañoso sin acceso vehicular | Alto en calibres > 2/0 AWG (un tramo de 100 m pesa 400 a 540 kg) | Excelente (permite dividir el peso en 4 bobinas ligeras de 80-110 kg) | Ligero solo en calibres pequeños (10 AWG a 4 AWG) |
| Resistencia al aplastamiento y cortes en estocada de barrenación | Máxima (cubierta CPE de doble capa de 4.2 a 5.5 mm de espesor) | Muy alta (doble pared EPR/CPE de uso rudo minero) | Moderada (espesor de cubierta menor pensado para taller) |
| Comportamiento a -30°C en la Sierra de Chihuahua o Durango | Permanece blando y manejable para enrollar a mano sin agrietarse | Permanece flexible a -40°C (certificación CSA FT4 -40°C) | Varía según fabricante (los grados comerciales con PVC se parten) |
| Resistencia al baño continuo en lodo con aditivos y grasa de barras | Retención mecánica > 88% tras inmersión prolongada en hidrocarburos | Retención mecánica > 88% bajo norma ASTM D471 | Sufre hinchamiento si la cubierta es de EPDM no clorado (ICEA, 2021) |
Nota
¿Qué demuestran las pruebas de laboratorio FAT y los datos reales en minas mexicanas?
En nuestro laboratorio realizamos un protocolo de prueba y ensayo de rutina sobre cada carrete fabricado en nuestra planta antes de su embarque a México. Esta metodología verifica el cumplimiento de ICEA S-75-381 / NEMA WC 58 (sitio externo) (2021), IEEE 400.2 (sitio externo) (2013) y 30 CFR Part 7 (sitio externo) (2023). Cada tambor incluye su certificado Mill Test Report con trazabilidad por número de serie.
Nota
- Ensayo de doblado e impacto en frío extremo a $-40^\circ\text{C}$ (Cold Bend & Cold Impact Test): Tras acondicionar las muestras durante 4 horas en cámara criogénica a $-40^\circ\text{C}$. Los cables se enrollaron sobre un mandril de $6 \times D$ y recibieron el impacto de caída de maza de 1.36 kg desde 0.9 m. El 100% de las probetas de cubierta CPE y aislamiento EPR aprobó sin presentar grietas superficiales ni internas.
- Inmersión combinada en aceite hidráulico IRM 903. Grasa para barras de litio/bario y polímero de perforación PHPA a 100°C por 168 h: La cubierta CPE reticulada mantuvo el 89.6% (ICEA, 2021) de su resistencia a la tracción y el 87.2% (ICEA, 2021) de su elongación. Con un hinchamiento diametral inferior al 4.2% (ICEA, 2021).
- Resistencia al giro torsional en mudanzas manuales: La construcción de cobre estañado Clase K con paso de cableado corto soportó 1,200 ciclos de enrollado en ocho ('figure-eight coiling') sin desarrollar deformación en sacacorchos.
¿Cuáles son las mejores prácticas de instalación, soporte y mantenimiento preventivo?
Un cable minero puede perder el 60% de su vida útil (ICEA, 2021) si se instala con radios de curvatura cerrados o sin alivio de tracción. Durante la operación en campamentos de exploración minera y estaciones de barrenación a diamante, nuestro equipo recomienda aplicar cuatro controles basados en NOM-023-STPS-2012 (sitio externo) (2012):
- Control del radio mínimo de curvatura. Respete un radio mínimo de $6 \times D$ en cables de baja tensión (Type G-GC y Type W). En cables de media tensión (SHD-GC y MP-GC), mantenga entre $8 \times D$ y $12 \times D$ a la salida de cajas y poleas.
- Alivio de tensión mecánica con mallas Kellems. Instale mallas de sujeción de acero inoxidable 316 o galvanizado en cada bajada vertical, entrada a enchufe y anclaje intermedio. Así se evita que el peso muerto traccione los bornes de cobre.
- Verificación del sistema Ground-Check en cada turno. Pruebe el disparo del relevador de monitoreo de tierra (ajuste menor a 100 ms y falla restringida a $\le 25\text{ A}$). Además, mida semestralmente la resistencia del lazo piloto-tierra con micro-óhmetro.
- Higiene dieléctrica en acopladores y empalmes. Limpie los enchufes mineros, reemplace los sellos O-ring desgastados y repare las cubiertas únicamente con kits vulcanizados en caliente aprobados por MSHA.
¿Qué preguntas frecuentes plantean los ingenieros sobre Cables para Perforación Diamantina y Exploración Minera (FAQ)?
¿Por qué la sonda de perforación diamantina pierde presión hidráulica y se calienta el motor eléctrico cuando trabaja al fondo de un pozo de 1,000 metros?
En la etapa final de un barreno profundo (800 a 1,200 m en diámetro HQ o NQ). El cabezal de rotación y la bomba de lodos demandan el 100% de la potencia del motor eléctrico de 90 o 110 kW de forma sostenida. Si el cable Type G-GC se tendió a lo largo de 250 o 300 metros con un calibre calculado solo por corriente térmica (por ejemplo, 2 AWG en lugar de 2/0 o 3/0 AWG). La caída de tensión supera el 8%, elevando la corriente del estator y disparando la protección térmica de la central hidráulica.
¿Cómo se deben enrollar en el suelo los metros sobrantes de cable Type G-GC en la estación de perforación para que no se caliente el cable?
Nunca deben dejarse más de 3 o 4 espiras apiladas en círculo cerrado (bobina apretada) cuando la sonda está perforando a plena carga. Ya que el efecto inductivo y la falta de ventilación funden el aislamiento. El cable sobrante debe extenderse en forma de 'ocho' (figure-eight) o en serpentina abierta sobre tarimas de madera alejadas del flujo de lodo de retorno.
¿Por qué es peligroso alimentar una sonda de exploración subterránea desde un generador diésel portátil sin aterrizar el neutro ni usar relevador Ground-Check?
En una estación de perforación diamantina el piso y la máquina están permanentemente bañados en agua y lodo conductor. Si el sistema opera con neutro flotante sin monitoreo de tierra. Una primera falla de aislamiento en el motor o en el cable pasa desapercibida y una segunda falla o corriente capacitiva puede electrocutar al perforista y a su ayudante al manipular la sarta de barras metálicas que penetra cientos de metros en la roca.
¿Qué ventaja ofrece el cobre estañado frente al cobre desnudo en los cables de exploración minera?
Los aditivos químicos de los lodos de perforación y las aguas sulfurosas que brotan de los barrenos de exploración penetran por humedad ambiental en las cajas de bornes y conectores. El recubrimiento de estaño (ASTM B33) protege cada microhilo de 30 AWG contra la oxidación negra y verdosa, manteniendo baja la resistencia de contacto durante años de campañas en distintos climas.
¿Cómo solicitar ingeniería de aplicación, asesoría técnica y cotización de fábrica?
Sobre nosotros: en nuestra planta de TEBAOFLEX fabricamos cables portátiles para sondas diamantinas Type G-GC y cables alimentadores para generadores de exploración Type W bajo normas ICEA S-75-381, UL, CSA FT1/FT4 y MSHA. Si su proyecto en campamentos de exploración minera y estaciones de barrenación a diamante requiere cálculo de caída de tensión, selección para variadores VFD o cotización directa por carrete, solicite contacto y asesoría técnica con ingeniería en México. Entregamos fichas técnicas, certificados de pruebas FAT y soporte en campo.
Fuentes y referencias
- Secretaría del Trabajo y Previsión Social. NOM-023-STPS-2012, Minas subterráneas y minas a cielo abierto - Condiciones de seguridad y salud en el trabajo. DOF, 2012. (sitio externo)
- Secretaría de Energía. NOM-001-SEDE-2012, Instalaciones Eléctricas (utilización), Artículos 310, 400 y 430. DOF, 2012. (sitio externo)
- Insulated Cable Engineers Association. ANSI/NEMA WC 58 / ICEA S-75-381: Portable and Power Feeder Cables for Use in Mines and Similar Applications. (sitio externo)
