Cables SHD-GC 15kV para Palas Eléctricas CAT 7495 y Komatsu P&H 4100 en la Faja de Cobre: Dimensionamiento Dinámico y Resistencia al Aplastamiento

En los megayacimientos de pórfidos cupríferos que conforman la Faja de Cobre del norte de México y el suroeste norteamericano (incluyendo operaciones de gran tonelaje en Cananea, Nacozari, Caborca y Santa Cruz), la productividad primaria del tajo depende directamente de dos plataformas de carguío eléctrico de ultra-clase: la Caterpillar 7495 (con sistema Rope Crowd o HydraCrowd) y la Komatsu P&H 4100XPC AC, complementadas por perforadoras rotativas eléctricas de barrenación pesada como la Epiroc Pit Viper 351E y la CAT MD6640.

Cada una de estas unidades mueve entre 90,000 y 135,000 toneladas métricas de roca por día, operando conectada a la red de distribución del tajo (7.2 kV o 13.8 kV) mediante tramos de 300 a 600 metros de cable portátil de media tensión SHD-GC de 8kV a 15kV. A diferencia de un alimentador estacionario de planta concentradora, el cable de cola (trailing cable) de una pala eléctrica está sometido simultáneamente a ciclos de carga electromecánica severamente pulsantes cada 28 a 35 segundos, armónicos de conmutación por variadores IGBT de frente activo (AFE), torsión axial en tambores enrolladores y esfuerzos extremos de aplastamiento e impacto sobre bancos de roca fracturada.

Esta guía desarrolla la metodología de ingeniería para seleccionar el calibre, nivel de aislamiento (100% vs. 133%), arquitectura de apantallamiento y estándares de resistencia mecánica en cables SHD-GC 15kV destinados a palas CAT y Komatsu en proyectos de minería a cielo abierto, en estricto apego a ICEA S-75-381 / NEMA WC 58, NOM-001-SEDE-2012 y NOM-023-STPS-2012.

1. Comparativa de Demanda Eléctrica: CAT 7495 vs. Komatsu P&H 4100XPC y Perforadoras Rotativas

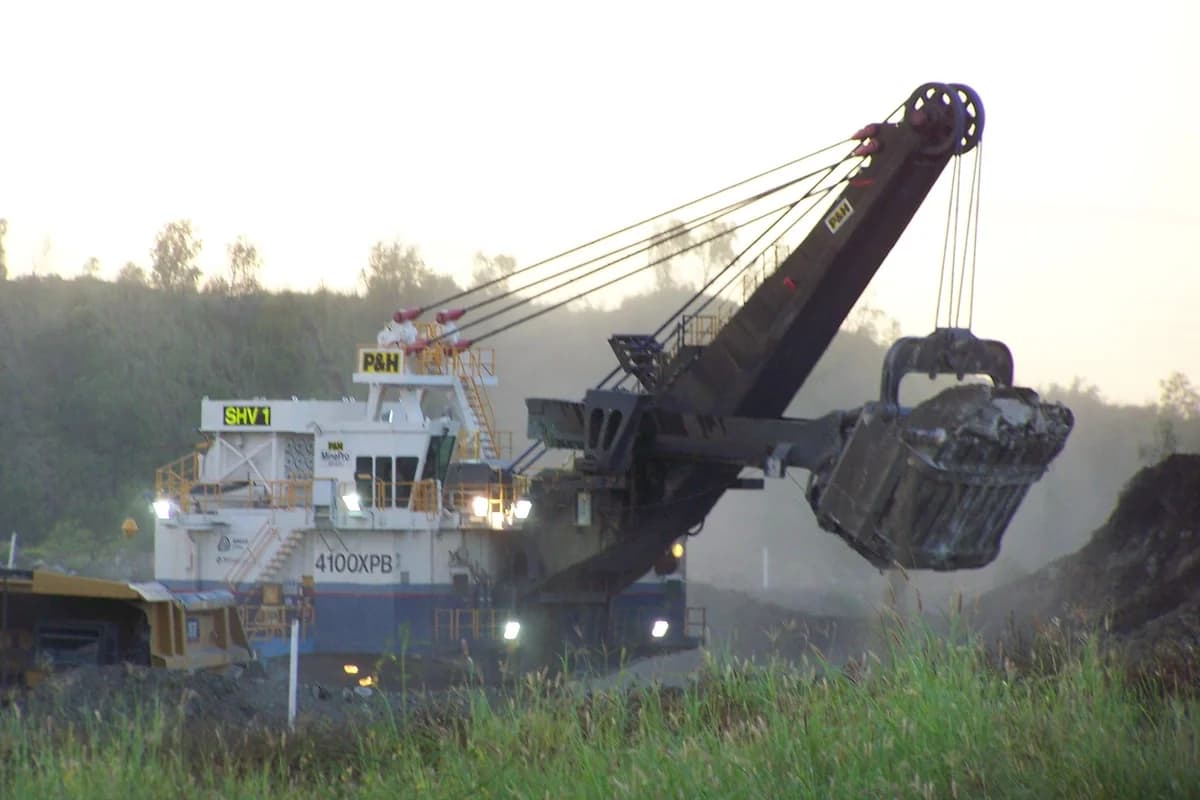

Aunque tanto la CAT 7495 como la Komatsu P&H 4100XPC están diseñadas para cargar camiones de 320 a 400 toneladas cortas (como el CAT 797F o el Komatsu 930E-5) en 3 a 4 pases, sus arquitecturas internas de conversión de potencia imponen perfiles de corriente distintos sobre el cable de alimentación.

Arquitectura de accionamiento y potencia instalada

1. Caterpillar 7495 / 7495 HF (AC IGBT): Capacidad de carga útil en balde de 100 toneladas métricas (40 a 62.7 m³). Accionamiento CA con tecnología IGBT modular refrigerada por aire forzado o líquido, alimentado por un transformador principal a bordo de 3,750 kVA a 4,500 kVA. El frente activo IGBT mantiene un factor de potencia cercano a la unidad (cos θ ≈ 0.98 – 1.00) tanto en modo motor (excavación) como en modo regenerativo (frenado de giro y descenso del balde).
2. Komatsu P&H 4100XPC AC (Sistema Centurion): Capacidad de carga útil en balde de 108.9 toneladas métricas (52.8 a 61.2 m³). Potencia pico combinada en motores AC: dos motores de levante (Hoist) de 2 × 1,491 kW (4,000 HP totales), un motor de empuje (Crowd) de 746 kW (1,000 HP) y tres motores de giro (Swing) de 3 × 373 kW (1,500 HP). Demanda promedio de ciclo (15 min RMS) entre 1,650 kW y 2,150 kW, con picos instantáneos de potencia aparente de hasta 4,800 kVA durante la penetración en roca primaria con fragmentación deficiente.
3. Perforadoras Rotativas Eléctricas (Epiroc Pit Viper 351E / CAT MD6640 / P&H 320XPC): Carga dominante de motor principal de compresor de tornillo (aire de barrido de barreno) de 600 a 900 kW en operación continua, sumado a los motores electrohidráulicos de rotación y empuje (pull-down de hasta 125,000 lb). Presenta un factor de carga alto y sostenido (75% – 85%) durante toda la perforación del pozo de voladura, pero sufre torsión severa en el tambor enrollador (cable reel) durante la traslación entre barrenos.

Matriz de Selección de Cable SHD-GC por Equipo OEM y Tensión de Tajo

2. Ingeniería del Ciclo de Excavación (32 Segundos): Corriente Térmica Equivalente (Irms) y Caída de Tensión

El dimensionamiento térmico y eléctrico de un cable para pala no puede basarse únicamente en la potencia nominal continua del transformador de la máquina. Un ciclo productivo estándar en banco de mineral de cobre dura 32 segundos y se divide en cuatro etapas con demandas radicalmente opuestas:

1. *Etapa 1 — Penetración y Levante (Hoist & Crowd, t₁ = 10 s): El balde ataca el pie del banco de roca volada. Los motores de levante y empuje operan al límite de par. En una red de 13.8 kV, la corriente se dispara a I₁ = 210 A*.
2. *Etapa 2 — Aceleración de Giro con Balde Lleno (Swing Loaded, t₂ = 7 s): Se mantiene la tensión de sujeción de cables de izaje mientras los motores de giro aceleran la superestructura de 1,400 toneladas hacia el camión de acarreo. Corriente media: I₂ = 125 A*.
3. *Etapa 3 — Frenado Regenerativo y Descarga (Plugging / Dump, t₃ = 6 s): Los motores de giro invierten el par para frenar la masa rotatoria y el balde desciende. Los inversores IGBT AFE regeneran energía limpia de vuelta hacia la subestación móvil (skid). La corriente circula en sentido inverso por el cable SHD-GC con magnitud I₃ = 95 A* (generando el mismo calentamiento Joule I²R en los conductores de cobre).
4. *Etapa 4 — Retorno Vacío y Posicionamiento (Swing Back, t₄ = 9 s): Giro de retorno hacia el frente de ataque. Corriente media: I₄ = 65 A*.

Cálculo de la Corriente Térmica Equivalente (Irms)

El calentamiento interno del aislamiento de caucho Etileno-Propileno (EPR a 90 °C) responde al valor eficaz cuadrático medio a lo largo del ciclo completo (Tciclo = 32 s):

Aunque la corriente térmica equivalente es de 141.7 A (la cual sería cubierta en condiciones estándar por un calibre #1 AWG), dos factores obligan a escalar el calibre a `4/0 AWG` o `250 kcmil`:

• El factor de corrección ambiental en desierto (Ft = 0.816 a 50 °C según NOM-001-SEDE-2012) y la disipación restringida cuando existen vueltas remanentes en el tambor enrollador (layer derating factor).
• La regulación de tensión transitoria durante el pico de excavación (Ipico = 210 A a 13.8 kV o 400 A a 7.2 kV).

Verificación de Caída de Tensión en Pico de Arranque (ΔVpico)

De acuerdo con los manuales de ingeniería de aplicación de Caterpillar y Komatsu, la tensión en el primario del transformador de la pala no debe caer más de un 5.0% por debajo de la tensión nominal durante el pico de empuje (incluyendo la impedancia de la línea aérea del tajo, el transformador de la subestación skid y los 500 – 600 m de cable SHD-GC). Por lo tanto, el presupuesto máximo de caída de tensión asignado exclusivamente al cable de arrastre SHD-GC es de 2.0% a 2.5%:

En redes de 7.2 kV con Ipico = 385 A y L = 0.5 km, el uso de un calibre 350 kcmil (Rca = 0.118 Ω/km, XL = 0.105 Ω/km) mantiene la caída de tensión en el cable en 1.51%, garantizando estabilidad absoluta en el bus de CD de los convertidores IGBT.

3. Estrés Dieléctrico bajo Variadores IGBT (Active Front End) y Nivel de Aislamiento 100% vs. 133%

La transición tecnológica desde los antiguos sistemas motogeneradores Ward-Leonard de corriente continua y tiristores SCR hacia los modernos variadores regenerativos IGBT (Insulated Gate Bipolar Transistor) ha modificado sustancialmente el esfuerzo dieléctrico que soporta el cable SHD-GC 15kV.

1. Conmutación de alta frecuencia y descargas parciales

Los módulos IGBT de frente activo conmutan a frecuencias portadoras de 1.5 kHz a 3.0 kHz. A pesar de los filtros senoidales (LCL filters) instalados en la sala eléctrica de la pala, hacia el cable de alimentación se transmiten componentes armónicas de orden superior y frentes de onda con elevado dV/dt:

• Si el aislamiento de EPR o las capas semiconductoras contienen microcavidades de aire (voids) mayores a 50 μm debido a una vulcanización deficiente, el gradiente de campo eléctrico ioniza el gas ocluido y desata descargas parciales (PD) continuas.
• En TEBAOFLEX, el conjunto de pantalla semiconductora interna + aislamiento EPR de alto gradiente + pantalla semiconductora externa se procesa mediante triple extrusión simultánea en cabezal común y reticulación continua en tubo catenario seco (CCV con nitrógeno presurizado), garantizando una adherencia interfacial perfecta y un nivel de extinción de descargas parciales ≤ 5 pC a 200% de la tensión nominal a tierra (V₀).

2. ¿Cuándo especificar Aislamiento al 100% (175 mils) vs. 133% (220 mils) en 15kV?

La norma ICEA S-75-381 / NEMA WC 58 define dos niveles de espesor de pared aislante para cables SHD-GC de 15 kV:

• Nivel 100% (Espesor nominal EPR = 175 mils / 4.45 mm): Aplicable en sistemas donde cualquier falla monofásica a tierra es despejada por el interruptor de vacío de la subestación móvil en menos de 1 minuto (típicamente en menos de 100 – 250 ms mediante relés electrónicos de protección diferencial y falla a tierra).
• Nivel 133% (Espesor nominal EPR = 220 mils / 5.59 mm): Altamente recomendado para operaciones severas de tajo abierto donde las subestaciones móviles (skids) emplean resistencias de puesta a tierra de neutro (NGR de 25 A) y donde ocurren sobretensiones transitorias repetitivas por maniobras de interruptores en vacío (vacuum restrike) o impactos de rayo durante la temporada de monzón en la Sierra Madre Occidental. El espesor extra de 220 mils reduce el estrés dieléctrico específico de 2.0 kV/mm a 1.59 kV/mm en operación a 13.8 kV, duplicando el margen de seguridad frente a arborescencias eléctricas (electrical treeing).

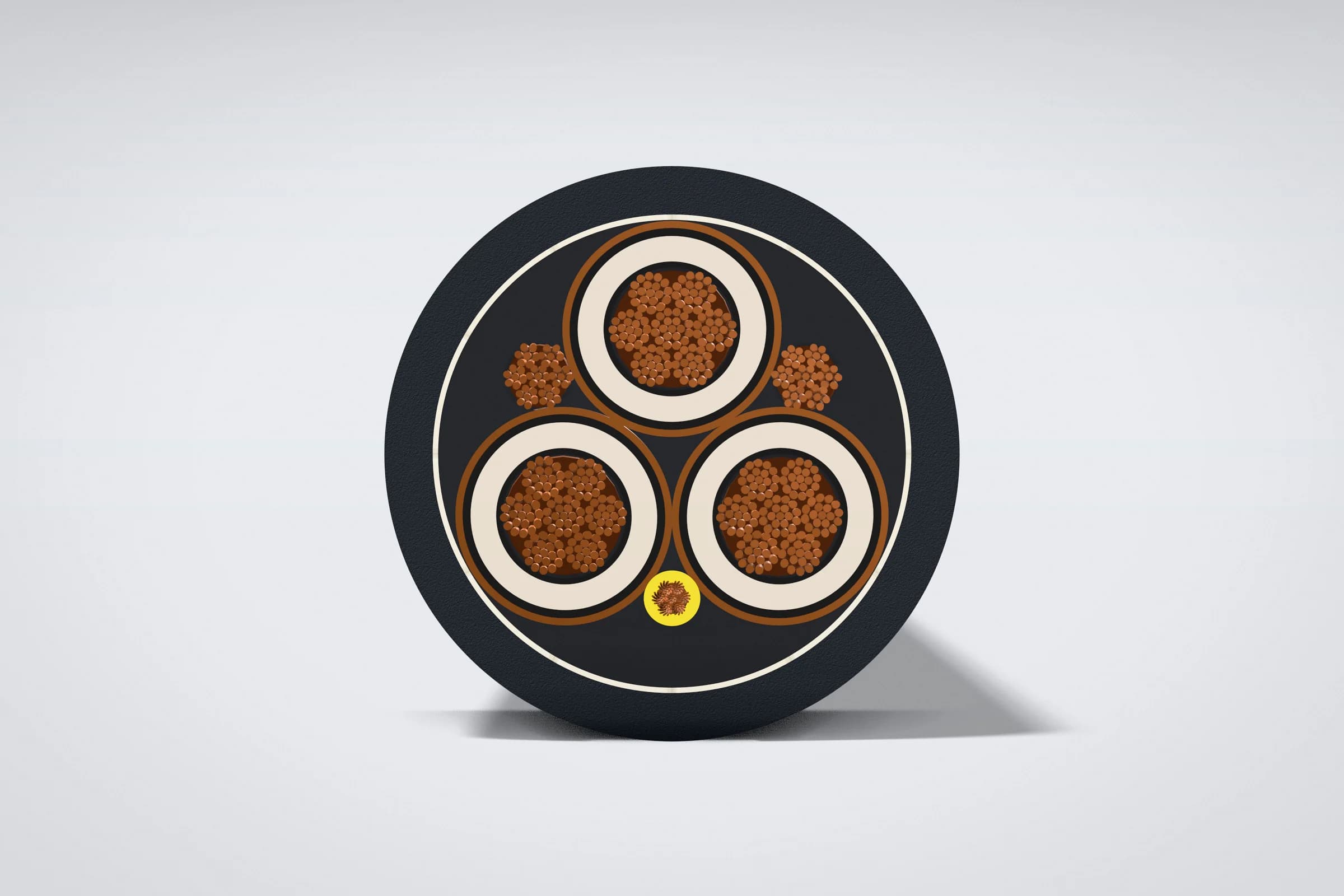

3. Blindaje Metálico Compuesto (Cobre Estañado + Monofilamento de Nailon)

A diferencia de los cables de energía estacionarios que usan cinta de cobre helicoidal (la cual se fractura y corta el aislamiento al doblarse repetidamente), cada fase del cable TEBAOFLEX SHD-GC 15kV lleva una malla trenzada híbrida:

• Alambres de cobre electrolítico estañado recocido: Garantizan una cobertura metálica ≥ 60% y baja impedancia de secuencia cero para drenar corrientes de carga capacitiva y asegurar el disparo instantáneo del relé de falla a tierra.
• Hilos de poliamida (nailon) de alta tenacidad: Entrelazados en sentido opuesto al cobre, actúan como un resorte mecánico que impide que los hilos de cobre se encimen o perforen la pantalla semiconductora cuando el cable sufre flexión bajo carga o compresión por roca.

4. Resistencia al Aplastamiento, Torsión en Tambor (Cable Reel) y Acopladores de 15kV

En el piso de carga de una pala CAT 7495 o P&H 4100XPC, así como en la plataforma de perforación de una Pit Viper 351E, el modo de falla predominante no es eléctrico, sino mecánico.

1. Prevención del Efecto "Sacacorchos" (Corkscrewing) en Tambores Enrolladores

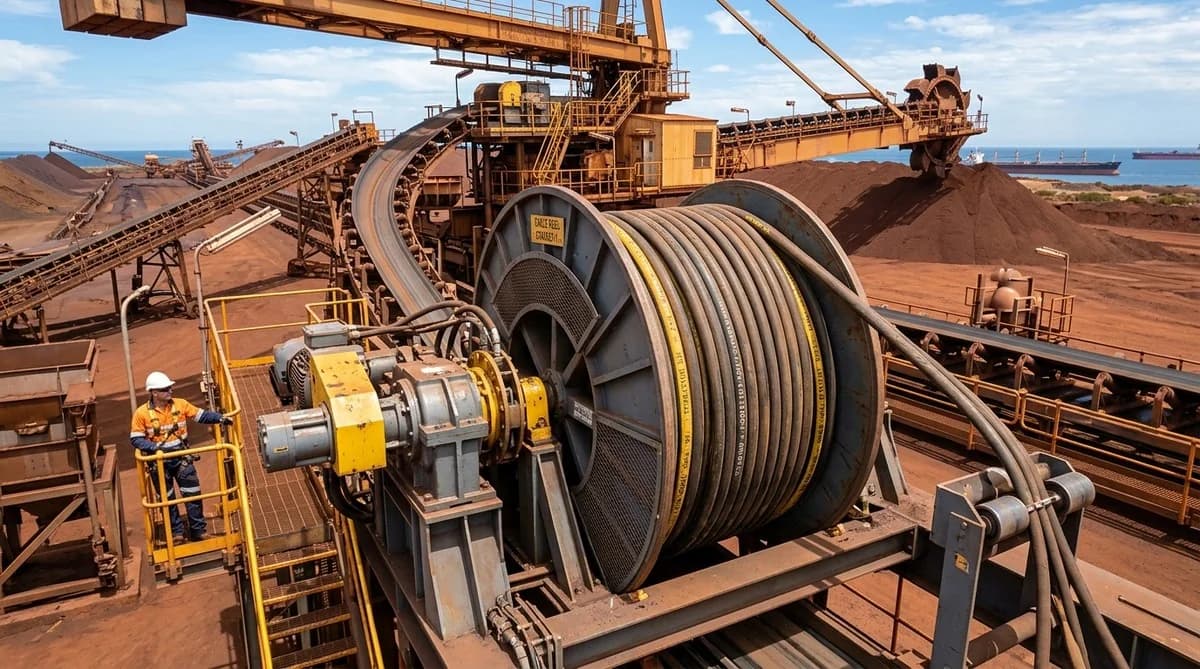

Las perforadoras rotativas eléctricas y las palas equipadas con tambores enrolladores (cable reels) someten al cable a ciclos continuos de tracción axial y torsión. Cuando un cable convencional se enrolla y desenrolla sobre terreno irregular, los conductores internos tienden a desplazarse circunferencialmente respecto a la cubierta exterior, formando deformaciones helicoidales conocidas como corkscrewing (efecto sacacorchos) que terminan degollando el conductor de monitoreo Ground-Check. Para erradicar este fenómeno, la construcción TEBAOFLEX SHD-GC integra tres elementos mecánicos:

1. *Paso de cableado corto (Short Lay Length):* Los tres conductores de fase, las dos tierras simétricas y el piloto se reúnen con un paso de torsión reducido y relleno elastomérico central vulcanizado que bloquea el deslizamiento relativo entre fases.
2. Doble Capa de CPE/TPU con Malla de Refuerzo Antitorsión: La cubierta exterior se extruye en dos capas concéntricas con una malla abierta de hilos de poliéster/aramida de alta tenacidad embebida y vulcanizada químicamente entre ambas. Esto une monolíticamente la cubierta interna y externa, triplicando la rigidez torsional.
3. Conductores Ultra-Flexibles Clase K (ASTM B33 / B172): Formados por haces de alambres de cobre estañado de 0.254 mm (#30 AWG) cableados en formación rope-lay, capaces de superar más de 150,000 ciclos de flexión alternante sin endurecimiento por acritud (work hardening).

2. Estándares de Resistencia al Aplastamiento (Crush) e Impacto

Cada lote de cable SHD-GC 15kV destinado a palas eléctricas se somete en fábrica a pruebas destructivas de validación mecánica conforme a ICEA S-75-381:

• *Prueba de Aplastamiento Radial (Compression Crush Test): Una barra de acero de 50 mm de diámetro comprime el cable sobre una placa plana. El cable soporta fuerzas superiores a 3,500 lbf (15.5 kN)* sin que exista contacto eléctrico entre los conductores de fase y su pantalla metálica, recuperando más del 90% de su diámetro original al retirar la carga.
• *Prueba de Impacto por Caída de Peso (Impact Resistance):* Resiste impactos dinámicos repetitivos equivalentes a la caída de bloques de mineral desde el balde sin fisuración de la pantalla semiconductora.
• Propiedades de Cubierta Extra Heavy-Duty CPE/TPU: Resistencia a la tracción ≥ 2,400 psi (16.5 MPa) para CPE EHD y hasta 4,500 psi (31.0 MPa) en versión opcional de Poliuretano Termoplástico (TPU); resistencia al desgarro ≥ 45 lbf/in (7.9 kN/m); autoextinguible con certificación MSHA 30 CFR Parte 7 grabada en relieve indeleble cada metro.

3. Ingeniería de Terminación en Acopladores de 15kV (Patton & Cooke / PLM)

En las minas de cobre de México, los cables de pala se gestionan en tramos modulares de 300 metros (1,000 pies) interconectados mediante acopladores rápidos de aluminio fundido de 15kV / 300A o 500A (marcas estándar en la industria como Patton & Cooke, Adalet PLM 366/415 o Cavotec). Si el diámetro exterior del cable varía fuera de tolerancia, los prensaestopas (cable glands) y sellos elastoméricos del acoplador no cierran herméticamente, permitiendo el ingreso de lodo mineralizado, o bien estrangulan el cable. TEBAOFLEX controla el diámetro exterior mediante perfilometría láser en línea con tolerancia estricta de ±1.2 mm, asegurando compatibilidad directa con los kits de conos de alivio de esfuerzo (stress cones) en frío de 3M y Raychem.

5. Especificación Dimensional y Eléctrica: Serie TEBAOFLEX SHD-GC 15kV

La siguiente tabla detalla los parámetros constructivos y eléctricos nominales de nuestra línea SHD-GC 15kV (Nivel de Aislamiento 100% — 175 mils / 4.45 mm) conforme a ICEA S-75-381 / NEMA WC 58:

(Nota: Para configuraciones con Nivel de Aislamiento 133% — 220 mils / 5.59 mm, el diámetro exterior nominal se incrementa en aproximadamente 5.0 mm y el peso en un 8% a 11% según el calibre).

Preguntas Frecuentes (FAQ Técnico)

¿Qué diferencia existe entre el nivel de aislamiento 100% (175 mils) y 133% (220 mils) en un cable SHD-GC 15kV para palas mineras?

El nivel de aislamiento 100% (4.45 mm de espesor de EPR) está diseñado para redes donde las protecciones de la subestación móvil despejan cualquier falla a tierra en menos de 1 minuto. Sin embargo, en tajos abiertos de cobre donde los circuitos de 13.8 kV operan con neutro puesto a tierra a través de resistencia (NGR de 25 A) y están expuestos a sobretensiones de maniobra de interruptores en vacío y tormentas eléctricas, el nivel de 133% (5.59 mm de espesor de EPR) proporciona un espesor dieléctrico adicional del 25.7%. Esto reduce drásticamente el estrés en kV/mm y extiende la vida útil del aislamiento frente a picos transitorios generados por los variadores IGBT de las palas CAT 7495 y P&H 4100XPC.

¿Por qué se rompe el conductor Ground-Check (#8 AWG) antes que los conductores de fase en las palas eléctricas, y cómo lo previene TEBAOFLEX?

Al tener una sección transversal mucho menor (#8 AWG frente a 4/0 AWG o 350 kcmil de las fases), el conductor piloto de monitoreo de tierra tiende a absorber una fracción desproporcionada del esfuerzo de tracción cuando el cable es jalado con tractor o doblado bruscamente detrás del cuello del acoplador de 15kV. TEBAOFLEX previene esta falla mediante tres mejoras de diseño: (1) cableado del conductor #8 AWG con alambres ultrafinos de cobre estañado de alta elongación, (2) recubrimiento primario de polipropileno/EPR de alto módulo mecánico que impide el estrangulamiento por compresión entre las fases, y (3) acortamiento del paso de cableado (lay length) para que el piloto trabaje en compresión elástica y no en tensión axial pura.

¿Es mejor utilizar un tramo único de 600 metros o dos tramos de 300 metros con acopladores rápidos de 15kV?

La práctica estándar y más rentable en las grandes minas de Sonora es estandarizar tramos modulares de 250 a 300 metros (800 a 1,000 pies) equipados con acopladores rápidos de 15kV en ambos extremos. Si una roca desprendida del banco o un equipo auxiliar daña el cable a 80 metros de la pala, la cuadrilla eléctrica solo desconecta y reemplaza el tramo frontal de 300 metros en menos de 45 minutos, enviando esa sección al taller de vulcanizado sin necesidad de retirar los 600 metros completos ni detener la producción de la pala por todo el turno.

¿Cómo afecta el sistema de puesta a tierra por resistencia (NGR de 25 A) a la selección de los conductores de tierra del cable SHD-GC?

Conforme a NOM-023-STPS-2012 y los estándares de seguridad minera de MSHA / IEEE Std 3001.8, las subestaciones móviles de tajo limitan la corriente de falla a tierra a 25 A (o máximo 50 A) mediante una resistencia NGR, con el objetivo de que la tensión de toque en el chasis de la pala nunca supere los 100 V (25 A × Rtierra ≤ 100 V, lo que exige una impedancia total de retorno de tierra ≤ 4 Ω). Los dos conductores de tierra simétricos y las tres pantallas metálicas de fase del cable SHD-GC TEBAOFLEX poseen una sección equivalente combinada superior al 60% de un conductor de fase, garantizando una resistencia de retorno inferior a 0.15 Ω en 600 m y limitando el potencial de contacto en la escalera de acceso de la pala a valores totalmente seguros (< 4 V).

Suministro e Ingeniería de Cables para Palas en México con TEBAOFLEX

En TEBAOFLEX, respaldamos la continuidad operativa de las flotas de carguío y perforación en los principales distritos mineros de México:

• Cables SHD-GC (8kV, 15kV y 25kV): Configuraciones en stock y fabricación a medida en niveles de aislamiento 100% y 133%, con cubiertas CPE Extra Heavy-Duty o TPU de ultra-resistencia a la abrasión.
• Cables Type G-GC y Type W (2,000V): Alimentación confiable para bombas sumergibles de tajo, perforadoras electrohidráulicas y plantas móviles de trituración.

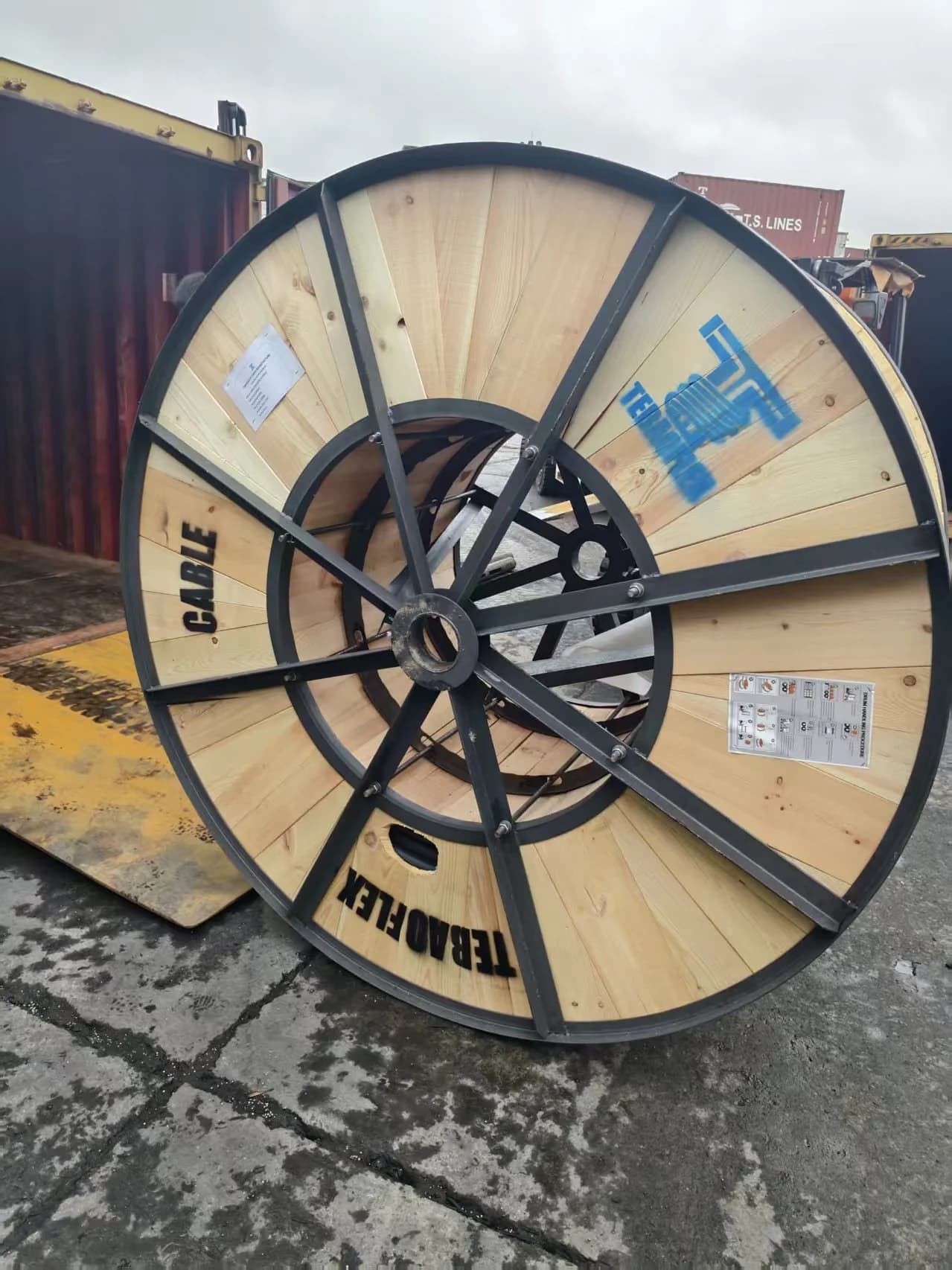

• Embalaje y Logística para Faena Minera: Suministro en carretes de madera tratada NIMF-15 reforzados con estructura de acero estructural (aptos para izaje con grúa en patio de mina), protocolos de prueba FAT completos (Descargas Parciales < 5 pC, VLF AC Hipot y resistencia de conductor) y entrega directa en Manzanillo, Guaymas, Hermosillo, Cananea y Zacatecas.
