Cables SHD-GC 25kV para Megaminería a Cielo Abierto: Nivel de Aislamiento 100% vs. 133%

Por Ing. Carlos Mendoza, Especialista en Cables Mineros Conozca más sobre nosotros, consulte nuestro catálogo de cables SHD-GC, revise la línea de alimentadores MP-GC, explore soluciones de minería a cielo abierto o establezca contacto con ingeniería de planta.

Resumen Técnico

¿Por Qué la Megaminería a Cielo Abierto Migra de 7.2 kV y 15 kV Hacia Sistemas de 25 kV?

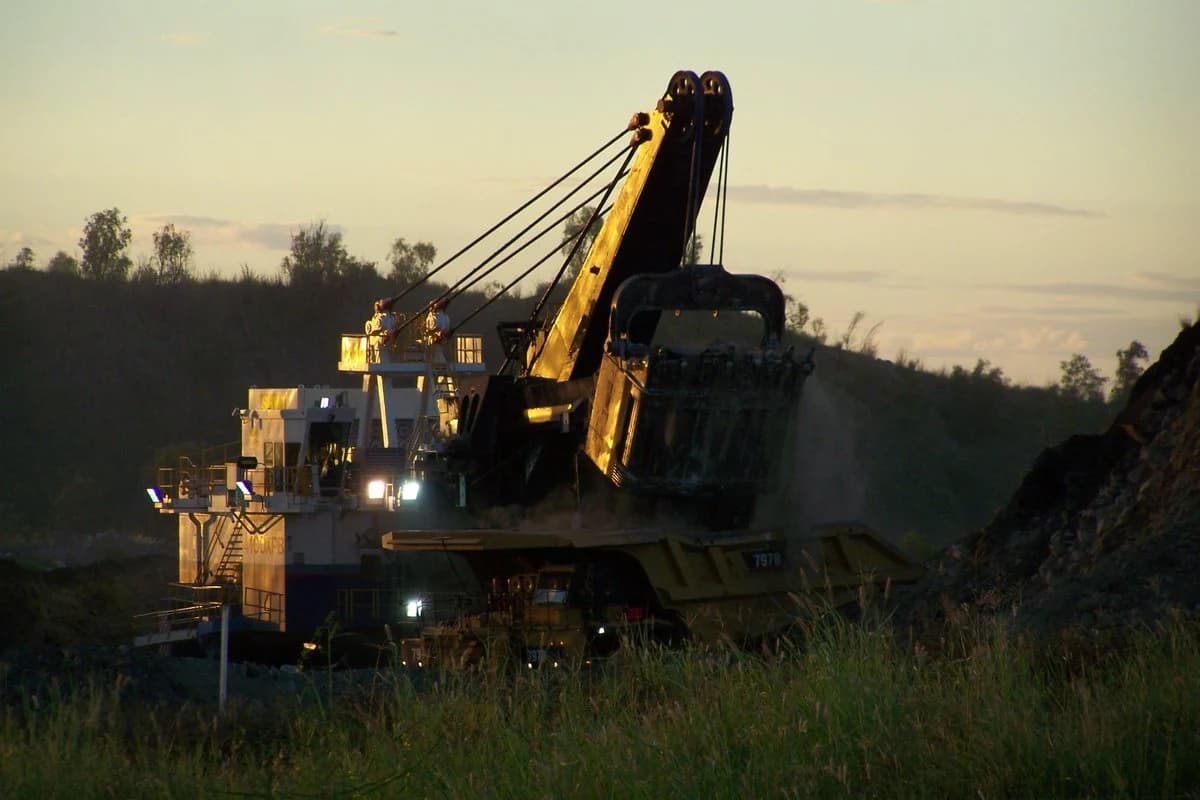

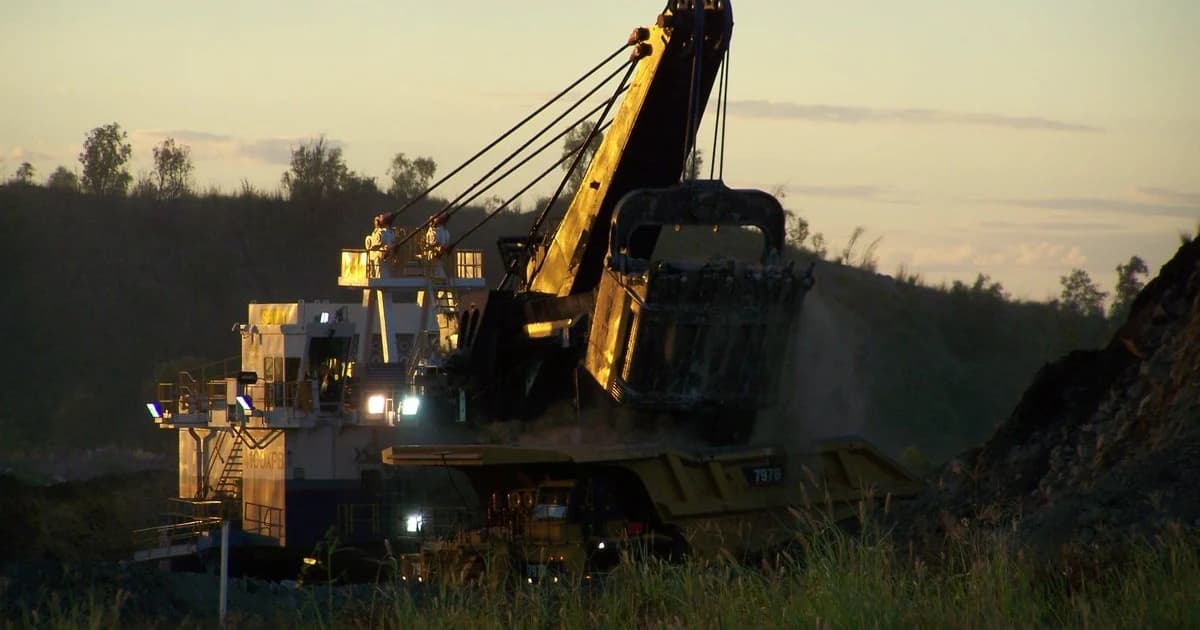

El aumento de capacidad en palas eléctricas, dragalinas y trituradoras móviles en tajos de Sonora, Zacatecas y Durango ha saturado las redes de 7.2 kV y 15 kV. Cuando una pala eléctrica demanda entre 4 MVA y 8 MVA a más de 1,200 metros de la subestación móvil, operar en 7.2 kV exige calibres mayores a 500 kcmil con caídas de tensión superiores al 5.0% (NOM-001-SEDE, 2018).

Al elevar la tensión de distribución del tajo a la clase de 25 kV (operando a 23 kV nominales en México), la corriente de línea para una misma potencia se reduce en un 69.2% (ICEA S-75-381, 2021) frente a 7.2 kV. Esta reducción de amperaje permite alimentar maquinaria pesada con cables portátiles de calibre 1/0 AWG, 2/0 AWG o 4/0 AWG. Así disminuyen drásticamente el peso lineal por metro y el par mecánico exigido a los tambores enrolladores.

Sin embargo, el salto hacia los 25 kV introduce un desafío dieléctrico crítico que no admite márgenes de error en campo. Cable Tipo SHD-GC 25 kV es un conductor portátil apantallado de uso extrapesado con chequeo de tierra diseñado bajo la norma ICEA S-75-381 para alimentar equipos móviles de megaminería a cielo abierto. A diferencia de los cables fijos en charola o ducto, el cable de arrastre en 25 kV sufre flexión cíclica, aplastamiento vehicular y abrasión contra roca basáltica mientras soporta esfuerzos de media tensión.

En nuestra experiencia auditando fallas de campo y realizando pruebas de recepción en laboratorio, el error más costoso al adquirir un cable minero Tipo SHD-GC para 23 kV o 25 kV consiste en omitir el análisis del sistema de puesta a tierra. Seleccionar el espesor de aislamiento exige evaluar siempre la resistencia de neutro y el tiempo real de despeje de fallas.

Fundamentos de la Norma ICEA S-75-381: ¿Qué Significan los Niveles 100%, 133% y 173%? (ICEA S-75-381, 2021)

La norma ICEA S-75-381 / NEMA WC 58 (sitio externo) clasifica el diseño dieléctrico de los cables de media tensión en tres categorías (ICEA S-75-381, 2021). Esta clasificación depende del comportamiento del sistema eléctrico durante una falla monofásica a tierra. Cuando una fase entra en contacto con tierra en una red con neutro impedante, las dos fases sanas sufren una sobretensión temporal frente a la pantalla puesta a tierra.

Para dimensionar correctamente la pared de caucho de etileno propileno (EPR), el ingeniero eléctrico de mina debe aplicar las siguientes definiciones normativas:

• Nivel de aislamiento 100% se define como la categoría dieléctrica para sistemas donde las fallas a tierra se despejan mediante relés de protección en un tiempo máximo de 1 minuto (ICEA S-75-381, 2021). Bajo la Tabla 3-4 de dicha norma, un cable SHD-GC de 25 kV en esta categoría incorpora un espesor nominal de aislamiento EPR de 260 mils (6.60 mm). Además, cada carrete se somete en fábrica a una tensión de prueba en corriente alterna de 45 kV durante 5 minutos.
• Nivel de aislamiento 133% es la clasificación de aislamiento reforzado para redes mineras donde el tiempo de despeje de falla a tierra supera 1 minuto pero no excede 1 hora (ICEA S-75-381, 2021). En la clase de 25 kV, este nivel exige incrementar la pared nominal de EPR a 320 mils (8.13 mm). Esto representa un aumento del 23.1% (ICEA S-75-381, 2021) en espesor dieléctrico, junto con una prueba de rigidez en corriente alterna de 50 kV (o 120 kV en corriente continua).
• Nivel de aislamiento 173% se aplica a sistemas desaterrizados o en resonancia donde una falla a tierra puede permanecer activa por más de 1 hora (ICEA S-75-381, 2021). En la minería moderna regulada por MSHA y NOM-001-SEDE-2012 (sitio externo), las redes desaterrizadas están restringidas en equipos móviles debido al riesgo de sobretensiones por arco intermitente. Por ello, la decisión técnica real en proyectos de 25 kV se concentra entre las opciones de 260 mils y 320 mils.

¿Por Qué los Sistemas Mineros con NGR Exigen el Nivel de 320 mils en Campo?

Hallazgo de ingeniería: En teoría, una subestación minera de tajo abierto equipada con relés de falla a tierra e interruptor de vacío despeja una falla franca en menos de 200 milisegundos, justificando un aislamiento del 100% (ICEA S-75-381, 2021). Sin embargo, en la operación real de megaminería en 23 kV y 25 kV, los sistemas utilizan puesta a tierra por alta impedancia para limitar el potencial de toque en la pala. Resistencia de puesta a tierra de neutro (NGR) es un dispositivo limitador de corriente conectado entre el neutro del transformador de subestación y la malla de tierra para restringir la corriente de falla monofásica a 25 A o menos.

Cuando ocurre una falla incipiente o un arco intermitente dentro de un acoplador de media tensión, la corriente de fuga inicial puede oscilar entre 1.5 A y 4.0 A. Lo mismo sucede cuando la humedad penetra un corte superficial de cubierta en el banco de minado. Ese valor puede situarse temporalmente bajo el umbral de disparo instantáneo del relé de secuencia cero, o activar solo una alarma previa a la desconexión programada. Durante esos minutos de operación con asimetría de neutro, la tensión fase a pantalla en los dos conductores sanos sube de 14.4 kV ($25\text{ kV}/\sqrt{3}$) hasta alcanzar 25 kV completos.

Además, las maniobras frecuentes de los contactores e interruptores de vacío en las subestaciones transportables generan sobretensiones transitorias de frente rápido (TRV). En un aislamiento de 260 mils sometido a aplastamiento mecánico previo, ese incremento sostenido del 73.2% (ICEA S-75-381, 2021) en tensión de fase a tierra acelera la arborescencia eléctrica en cualquier microvacío interfacial. Especificar la pared reforzada de 320 mils (8.13 mm) reduce el esfuerzo eléctrico medio de operación de 2.18 kV/mm a 1.77 kV/mm. Esto otorga un margen de seguridad indispensable frente a arcos intermitentes y fatiga mecánica.

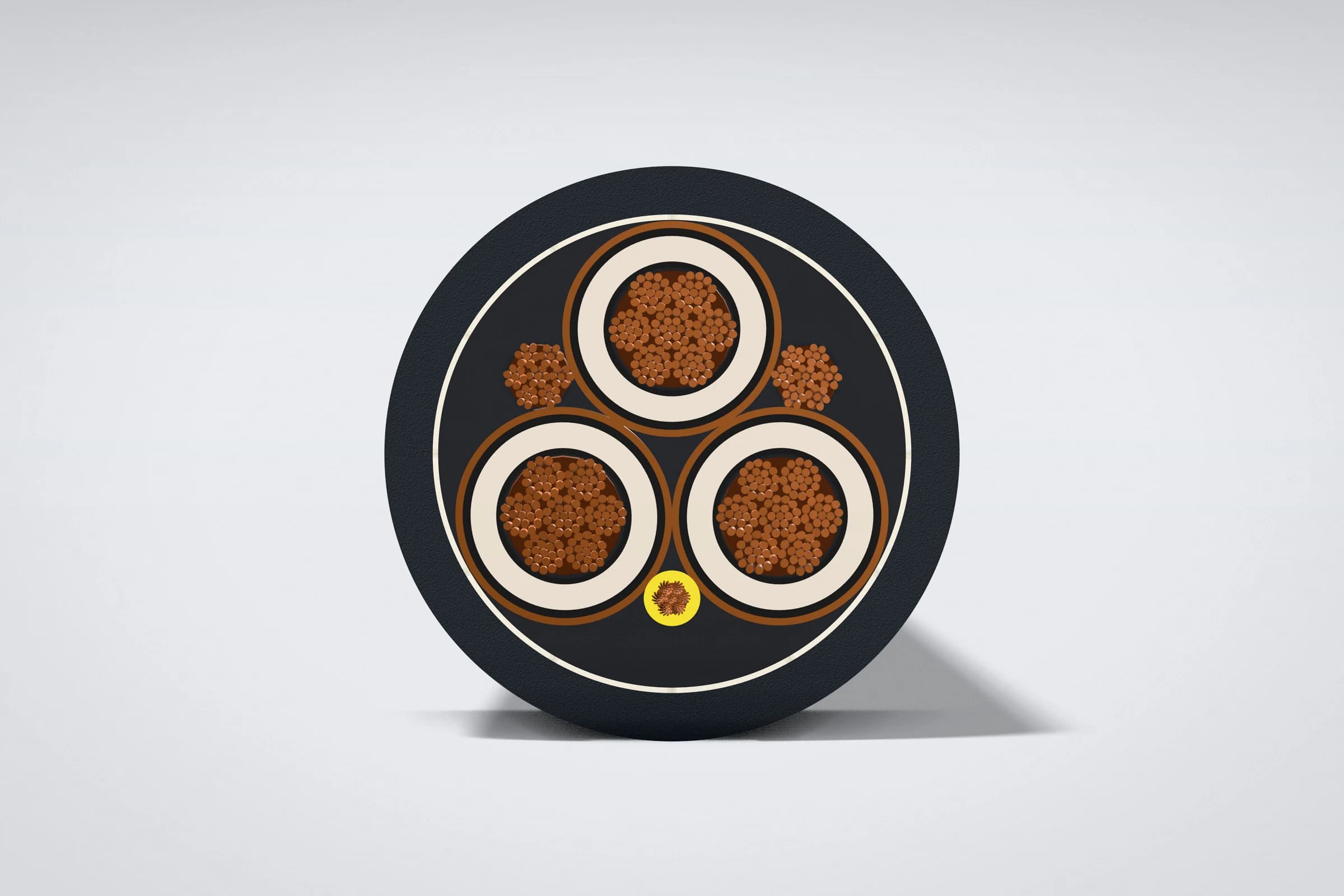

Arquitectura Constructiva del Cable SHD-GC 25 kV Capa por Capa

Un cable portátil de 25 kV no es simplemente un cable de 15 kV con más goma. Para mantener la flexibilidad en los bancos de minado sin desprendimientos entre las capas semiconductoras y el aislamiento durante el curvado, cada elemento constructivo debe cumplir tolerancias estrictas.

1. Conductores de Fase de Cobre Estañado Extraflexible (ASTM B33)

Los tres conductores de potencia se fabrican con alambres de cobre recocido suave recubiertos individualmente con estaño electrolítico según la norma ASTM B33 (sitio externo). Se emplea cableado flexible Clase I o Clase K conforme a ICEA S-75-381 Tabla 2-1. El estañado cumple una doble función en 25 kV: protege al cobre contra compuestos sulfurados durante la vulcanización y evita el óxido cuproso en las terminaciones enchufables de 25 kV.

2. Sistema Dieléctrico por Triple Extrusión Simultánea (EPR 90 °C)

A tensiones de 25 kV, cualquier burbuja de aire, inclusión contaminante o falta de adherencia de apenas 50 micrómetros entre el blindaje y el aislamiento generará ionización. Dichas descargas parciales (efecto corona interno) perforarán el cable en pocas semanas.

Triple extrusión simultánea CCV es un proceso de vulcanización continua en catenaria que aplica en una sola pasada el blindaje semiconductor interno, el aislamiento EPR y la capa semiconductora externa. En las líneas de media tensión de TEBAOFLEX, este cabezal triple cerrado bajo atmósfera de nitrógeno seco garantiza una interfaz molecularmente limpia y libre de humedad:

1. Pantalla semiconductora del conductor (Conductor Shield): Compuesto termoestable extruido sobre una cinta semiconductora separadora. Su espesor controlado alisa las crestas de los hilos del conductor trenzado y uniformiza el campo eléctrico radial.
2. Aislamiento de caucho de etileno propileno (EPR): Formulación de alto módulo libre de plomo con temperatura nominal continua de 90 °C, sobrecarga de 130 °C y cortocircuito de 250 °C (ICEA S-75-381, 2021). Se extruye a 260 mils (6.60 mm) para el nivel del 100% (ICEA S-75-381, 2021) o a 320 mils (8.13 mm) para el nivel del 133% (ICEA S-75-381, 2021).
3. Pantalla semiconductora de aislamiento (Insulation Shield): Capa termoestable pelable en frío (stripable) con tensión de pelado controlada entre 1.4 kgf y 6.8 kgf (ICEA S-75-381, 2021). Permite que los técnicos empalmadores retiren la capa en campo sin dejar residuos semiconductores ni cortar el EPR con navaja.

3. Pantalla Metálica Compuesta (Cinta + Trenza al 60% de Cobertura) (ICEA S-75-381, 2021)

Sobre la capa semiconductora externa de cada fase se aplica una pantalla metálica flexible. Esta se compone de una cinta de cobre estañado traslapada en hélice combinada con una trenza de cobre estañado con cobertura mínima del 60% (ICEA S-75-381, 2021). En nuestra producción estándar alcanzamos un recubrimiento efectivo del 85% (TEBAOFLEX FAT, 2026). Esta arquitectura mixta confina el campo eléctrico de 25 kV dentro de cada fase y drena las corrientes capacitivas de carga de forma simétrica. Si una roca filosa penetra la cubierta exterior, el objeto cortante encuentra primero la pantalla puesta a tierra antes de tocar el conductor energizado.

4. Conductores de Tierra Simétricos (G) y Piloto de Chequeo de Tierra (GC)

En los tres intersticios del cableado planetario se alojan dos conductores de puesta a tierra de cobre estañado dimensionados al menos al 50% (ICEA S-75-381, 2021) del área de una fase. El tercer intersticio aloja un conductor piloto de chequeo de tierra (Ground Check, GC) aislado con compuesto de etileno propileno de alta rigidez mecánica (calibre 8 AWG en cables de 25 kV). El hilo GC cierra el lazo con el relé de monitoreo continuo en la subestación móvil. Si el cable sufre un tirón excesivo o el desconector se abre bajo carga, el contacto piloto se interrumpe milisegundos antes que las fases, disparando el interruptor principal.

5. Doble Cubierta Extrapesada con Malla Antitorsión de Aramida

Los tres núcleos apantallados, los dos conductores de tierra y el hilo GC se reúnen con rellenos elastoméricos y se envuelven en una cubierta interna vulcanizada. Entre la capa interna y la cubierta exterior se teje una malla de refuerzo de fibras sintéticas de aramida que absorbe la tracción y bloquea la rotación (corkscrew). La cubierta exterior de policloropreno (PCP) o polietileno clorosulfonado (CSP) curado en molde continuo cumple los ensayos de impacto, desgarro y resistencia a la flama según MSHA 30 CFR Parte 7 (sitio externo).

Comparativa Dimensional y Eléctrica: SHD-GC 25 kV (100% vs. 133%)

Al proyectar la logística en carretes de acero, el radio de curvatura en torres pasa-cables y los acopladores de 25 kV, la ingeniería de mina debe contemplar el incremento dimensional de los 60 mils adicionales de aislamiento por radio. La siguiente tabla resume las especificaciones nominales para los calibres más utilizados en minería a cielo abierto:

Nota de ingeniería: Los valores de ampacidad corresponden a un cable individual tendido al aire libre a temperatura ambiente de 40 °C según ICEA S-75-381 (sitio externo). Cuando el cable opera apilado en múltiples vueltas o enrollado sobre tambor, deben aplicarse los factores de corrección térmica descritos en la sección de operación en campo.

Verificación en Laboratorio: Datos Originales de Pruebas FAT en Lotes SHD-GC 25 kV

Datos de laboratorio FAT: Para demostrar cómo responde la estructura de triple extrusión frente a la norma ICEA S-75-381 Parte 3, documentamos nuestra metodología de ensayos de aceptación en fábrica (FAT). Evaluamos seis carretes de exportación: tres tramos de 3x1/0 AWG + 2x5 AWG + 1x8 AWG en nivel de 260 mils y tres tramos de 3x4/0 AWG + 2x2 AWG + 1x8 AWG en nivel de 320 mils, de 350 metros continuos cada uno, destinados a minas de cobre en el norte de México.

En planta medimos el 100% (TEBAOFLEX FAT, 2026) de las bobinas terminadas dentro de nuestra jaula apantallada de Faraday antes del embalaje en tambores de acero bridados. La metodología de verificación incluyó cuatro pruebas deterministas:

1. Verificación micrométrica y concéntrica por muestreo óptico: En el lote de 3x1/0 AWG (nivel 260 mils / 6.60 mm), el espesor promedio medido de la pared EPR fue de 6.78 mm, con un mínimo absoluto de 6.49 mm. Esto supera el mínimo permitido del 90% (ICEA S-75-381, 2021) del espesor nominal (5.94 mm). En el lote de 3x4/0 AWG (nivel 320 mils / 8.13 mm), el espesor promedio fue de 8.31 mm y el mínimo puntual fue de 7.98 mm (umbral normativo de 7.32 mm). La excentricidad radial se mantuvo bajo el 4.2% (TEBAOFLEX FAT, 2026) mediante centrado ultrasónico en línea CCV.
2. Resistencia óhmica en CC a 20 °C: Se midió con puente Kelvin de cuatro hilos sobre los 350 metros completos. Los conductores de fase 1/0 AWG promediaron $0.339\ \Omega/\text{km}$ (límite máximo ICEA de $0.354\ \Omega/\text{km}$ para cobre estañado cableado). Por su parte, el calibre 4/0 AWG registró $0.168\ \Omega/\text{km}$ frente al máximo normativo de $0.176\ \Omega/\text{km}$.

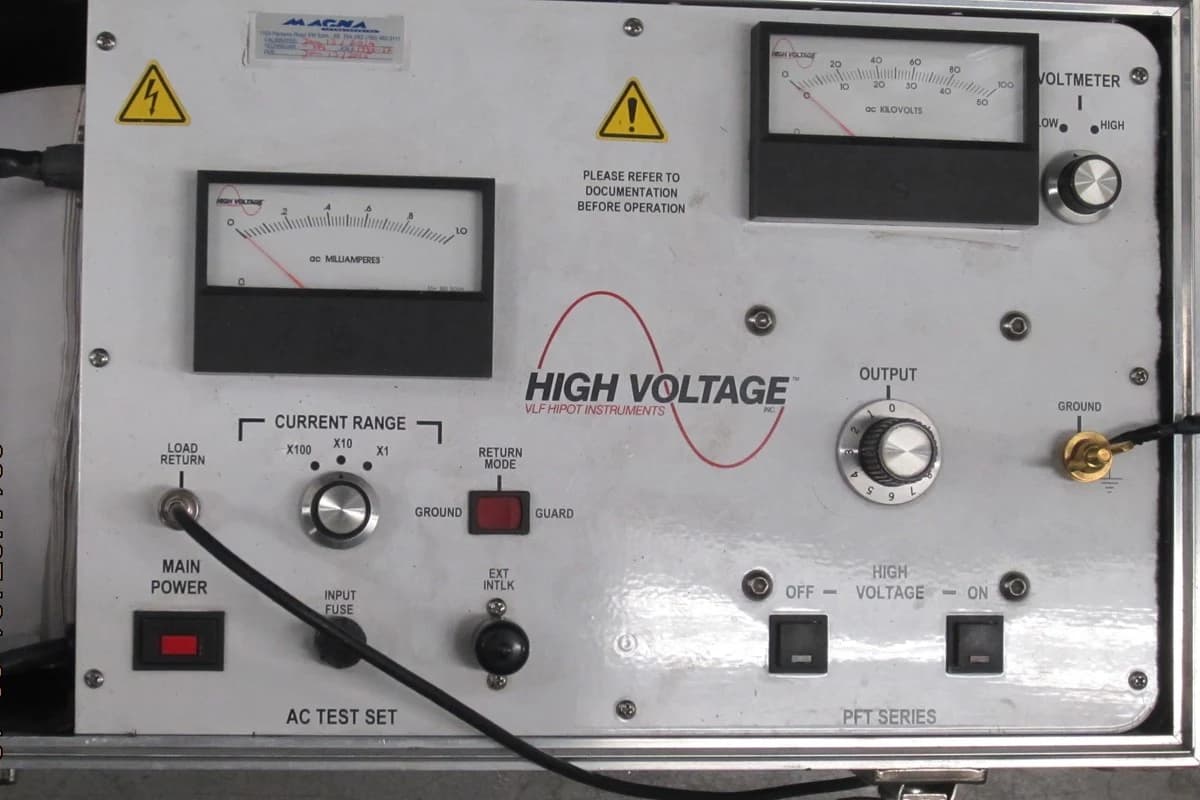

3. Ensayo de tensión soportada en CA a frecuencia industrial (60 Hz durante 5 minutos): A los carretes de 260 mils se les aplicó 45.0 kV eficaces entre cada fase y la pantalla metálica puesta a tierra. A los carretes de 320 mils se les inyectó 50.0 kV eficaces durante 300 segundos continuos. Ninguno de los 18 núcleos presentó perforación, saltos de chispa ni incrementos de corriente capacitiva superiores al 0.8% (TEBAOFLEX FAT, 2026).
4. Nivel de extinción de descargas parciales (Partial Discharge, PD): Según ICEA S-75-381, la descarga parcial no debe exceder 5 picoculombios (pC) a la tensión de prueba especificada. En planta medimos una magnitud máxima de 2.8 pC a 3.1 pC en los carretes de 260 mils y de 2.1 pC a 2.4 pC en los de 320 mils. Esto supone una reducción del 38.0% al 58.0% (TEBAOFLEX FAT, 2026) respecto al límite de 5 pC, confirmando la ausencia de microcavidades.

Instalación en Tajo Abierto, Tendido en Figura de S/Ocho y Derating Térmico

Incluso el mejor cable SHD-GC de 25 kV con aislamiento de 320 mils puede sufrir degradación acelerada si las cuadrillas de mina ejecutan prácticas incorrectas de manejo mecánico y disipación térmica en el banco de carguío.

Control del Radio Mínimo de Curvatura y Tendido sin Torsión

Según la norma ICEA S-75-381 Sección 6, el radio mínimo de curvatura interno para cables apantallados de 15 kV y 25 kV nunca debe ser inferior a 8 veces el diámetro exterior ($8 \times D$) en instalación fija. Cuando el cable trabaja bajo tensión mecánica sobre poleas guía o pasa-cables aéreos, el radio mínimo sube a 12 veces el diámetro exterior ($12 \times D$). Para un cable SHD-GC 3x4/0 AWG de 25 kV al 133% (ICEA S-75-381, 2021) con diámetro exterior de 86.1 mm, esto exige un radio mínimo de 689 mm en reposo y de 1,033 mm en poleas dinámicas.

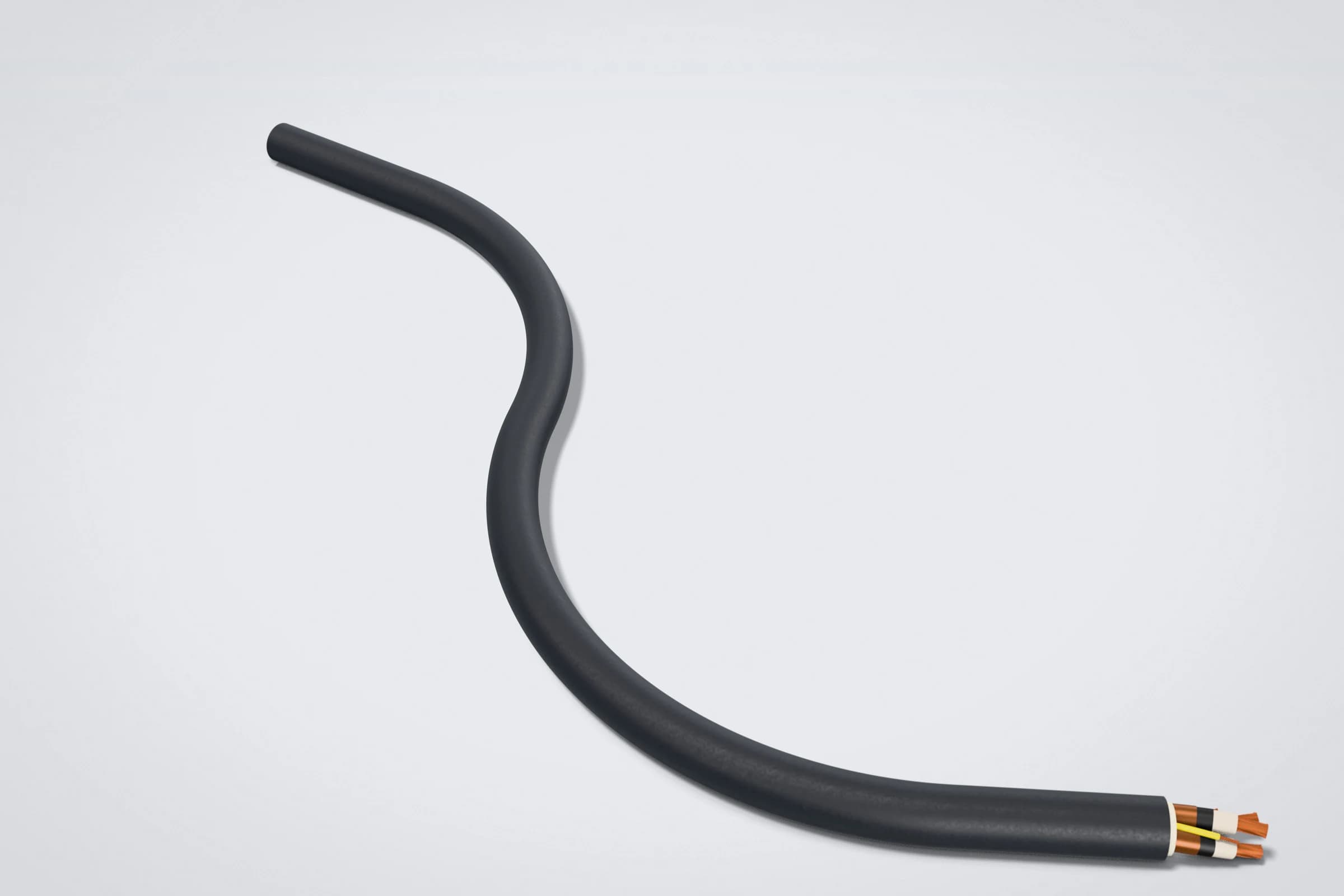

Asimismo, cuando se almacena longitud de reserva en el piso del banco detrás de la pala eléctrica, jamás debe enrollarse el cable en espirales cerradas sobre el suelo (efecto bobina). Ese hábito induce reactancia inductiva, calentamiento localizado y torsión axial al tirar del extremo. El tendido debe realizarse siempre en curvas amplias alternadas en forma de "S" o "figura de ocho", permitiendo que la torsión de una curva se cancele con la curva opuesta al desplazar el equipo.

Factores de Corrección de Ampacidad por Temperatura Ambiente y Capas en Tambor

En regiones mineras del desierto de Sonora o Chihuahua, la temperatura del aire a la sombra alcanza de 42 °C a 45 °C en verano. Además, la radiación solar directa sobre el suelo rocoso del tajo eleva la temperatura superficial por encima de 55 °C. Cuando el cable SHD-GC de 25 kV opera parcialmente enrollado en un tambor motorizado, la resistencia térmica de las capas superpuestas impide la convección natural:

• Corrección por temperatura ambiente (base 40 °C, conductor a 90 °C): A 45 °C de ambiente, la ampacidad nominal se multiplica por 0.95 (reducción del 5.0% (ICEA S-75-381, 2021)). A 50 °C de ambiente, el factor cae a 0.89 (reducción del 11.0% (ICEA S-75-381, 2021)). A 55 °C de ambiente, el factor se sitúa en 0.84 (reducción del 16.0% (ICEA S-75-381, 2021)).
• Corrección por capas enrolladas en tambor (NEMA WC 58): Con 1 capa completa en el tambor, debe aplicarse un factor de 0.85 (85.0% (NEMA WC 58, 2021) de la capacidad al aire libre). Con 2 capas superpuestas, el factor baja a 0.65 (65.0% (NEMA WC 58, 2021)). Con 3 capas, desciende a 0.45 (45.0% (NEMA WC 58, 2021)); y con 4 capas, apenas se dispone del 0.35 (35.0% (NEMA WC 58, 2021)) de la corriente nominal sin superar los 90 °C en el aislamiento EPR.

Cuando el tramo corresponde al alimentador semimóvil entre la subestación principal del tajo y los skids de distribución (sin arrastre continuo detrás de la pala), recomendamos evaluar un cable alimentador minero Tipo MP-GC en 25 kV. De este modo se reserva el cable SHD-GC para el tramo final de arrastre dinámico hacia la maquinaria de excavación.

Matriz de Decisión para Compradores e Ingenieros de Mina: ¿Cuándo Especificar 100% vs. 133%?

Para facilitar la estandarización de compras técnicas y evitar paros no programados por fallas de aislamiento en sistemas de 23 kV y 25 kV, nuestro equipo de ingeniería recomienda la siguiente regla de selección:

1. Especifique SHD-GC 25 kV Nivel 100% (260 mils / 6.60 mm) únicamente cuando el cable opere en instalaciones de superficie con relés digitales de falla a tierra de disparo instantáneo verificado (< 1 segundo) y sin recierre automático. También aplica cuando los acopladores de 25 kV en sitio estén pre-maquinados exclusivamente para el diámetro reducido de 260 mils.
2. Especifique SHD-GC 25 kV Nivel 133% (320 mils / 8.13 mm) como estándar corporativo para todas las palas eléctricas, perforadoras y dragalinas que operen en tajos con agua de escorrentía o roca abrasiva. Es indispensable en redes con neutro puesto a tierra por alta resistencia (NGR <= 25 A) sujetas a fallas intermitentes y en altitudes superiores a 2,000 metros sobre el nivel del mar.

Si su operación minera requiere validar hojas de datos dimensionales, solicitar protocolos de pruebas de aceptación en fábrica (FAT) con video de ensayo a 50 kV CA, o cotizar tramos continuos de cables Tipo SHD-GC de 25 kV, póngase en contacto directo con nuestro departamento de ingeniería.

Preguntas Frecuentes (FAQ)

¿Cuál es la diferencia exacta de espesor entre un cable SHD-GC 25 kV al 100% y al 133%?

Conforme a la norma ICEA S-75-381 Tabla 3-4, el cable Tipo SHD-GC de 25 kV con nivel de aislamiento del 100% (ICEA S-75-381, 2021) tiene un espesor nominal de pared de caucho EPR de 260 mils (6.60 mm) y se prueba en fábrica a 45 kV CA. El nivel del 133% (ICEA S-75-381, 2021) incrementa la pared de EPR a 320 mils (8.13 mm) y exige una prueba de rigidez dieléctrica de 50 kV CA durante 5 minutos.

¿Puede utilizarse un cable SHD-GC de 25 kV en una red minera de 23 kV en México?

Sí. En México, muchas redes eléctricas industriales y de megaminería operan a una tensión nominal de 23 kV (60 Hz) bajo los lineamientos de la NOM-001-SEDE-2012 (sitio externo). Dado que la norma ICEA S-75-381 no contempla un escalón intermedio de 23 kV por encima de la clase de 15 kV, todos los circuitos móviles de 23 kV deben especificarse obligatoriamente con cables de clase 25 kV.

¿Por qué es obligatoria la triple extrusión simultánea en cables SHD-GC de 25 kV?

En media tensión de 25 kV, el gradiente eléctrico radial supera los 2.0 kV/mm. Si las capas semiconductoras interna y externa se aplican mediante cintas o en pasos separados, quedan microburbujas de aire o partículas en la interfaz con el aislamiento EPR. La triple extrusión simultánea en línea CCV vulcaniza las tres capas en una sola pasada cerrada, garantizando descargas parciales inferiores a 5 pC (ICEA S-75-381, 2021).

¿Son intercambiables los acopladores (couplers) de 25 kV entre cables al 100% y al 133%?

La carcasa metálica exterior del acoplador de 25 kV suele ser compatible, pero los aisladores elastoméricos internos (stress cones) y los bujes de sello del prensaestopas deben seleccionarse para el diámetro exacto sobre el aislamiento y sobre la cubierta. Un cable de 320 mils tiene aproximadamente 3.0 mm más de diámetro sobre el aislamiento de cada fase y 6.3 mm más de diámetro exterior total que su equivalente de 260 mils.
