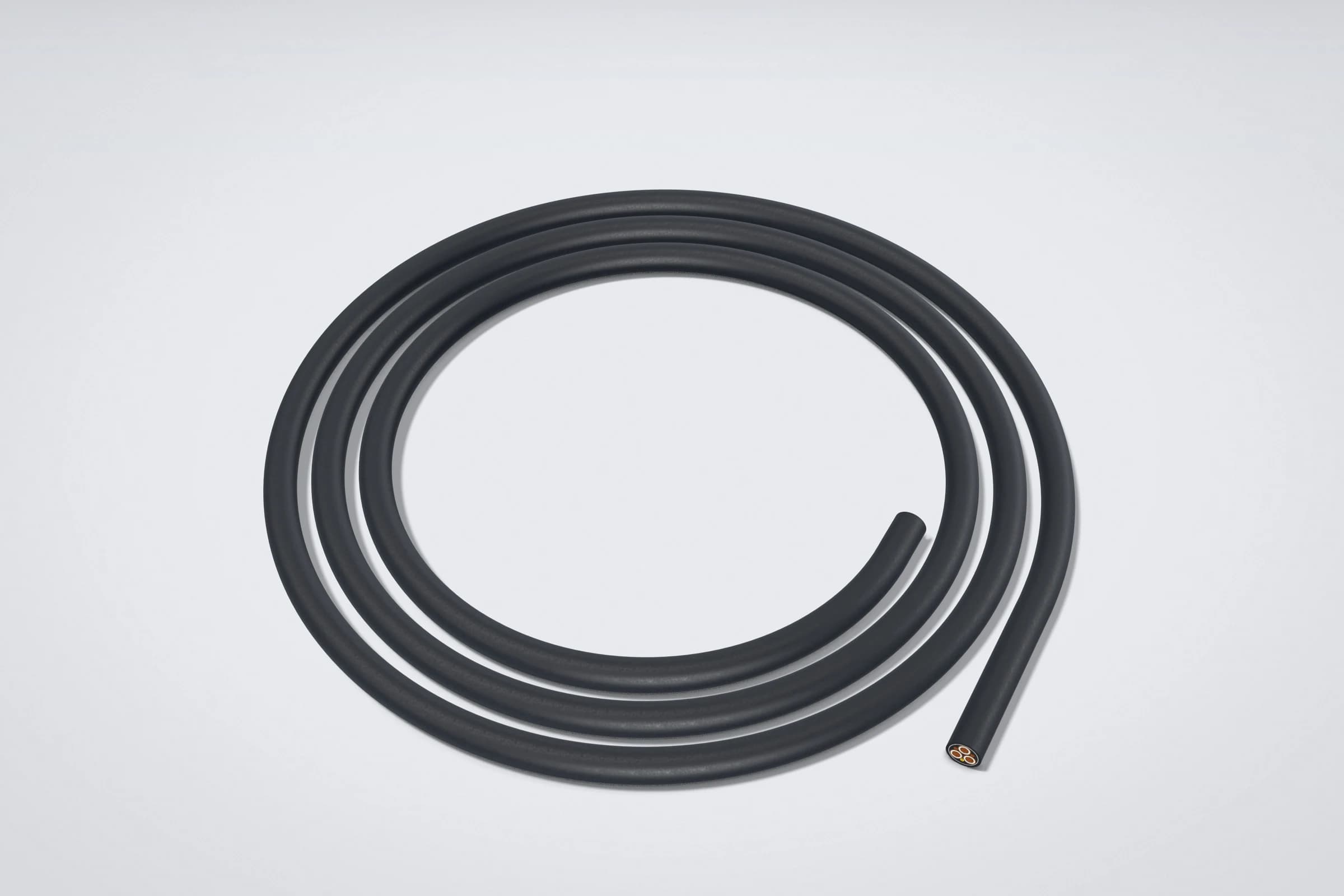

¿Por Qué las Perforadoras Rotatorias Eléctricas Exigen un Diseño Especial de Cable Type SHD-GC?

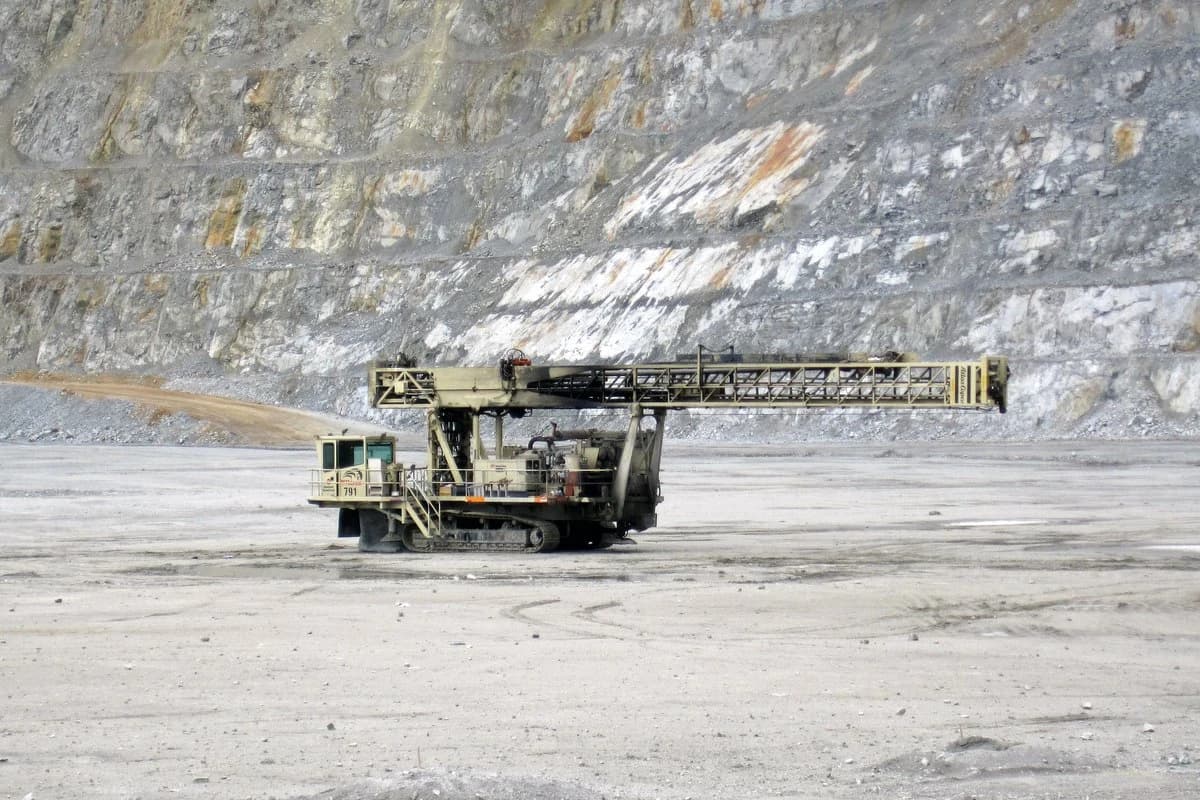

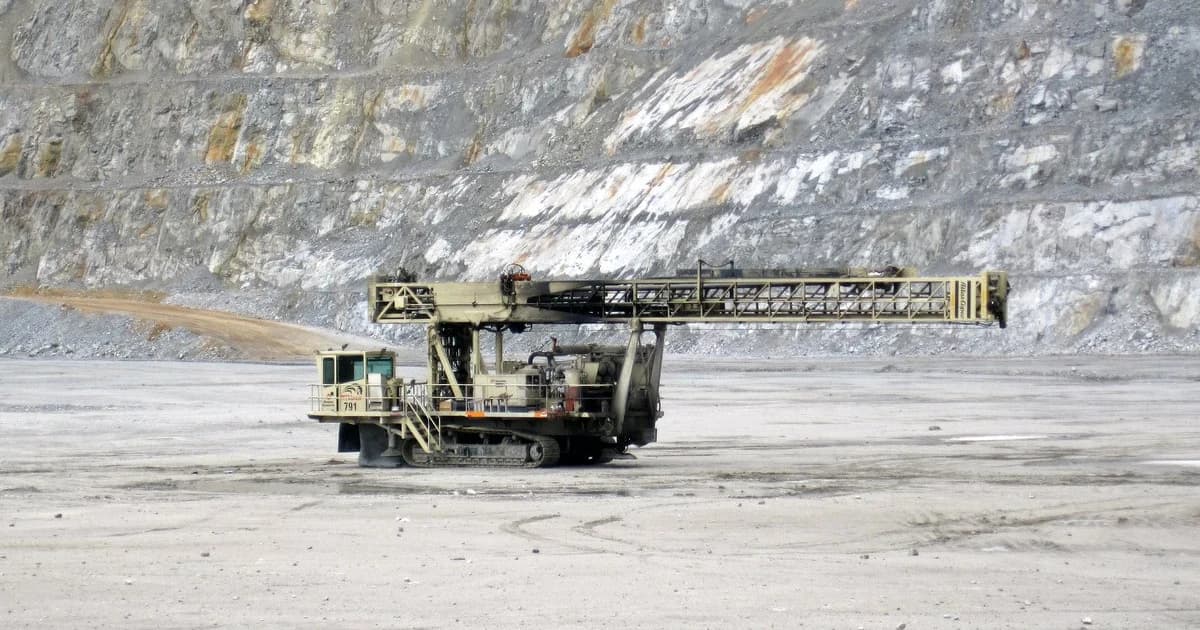

En las operaciones de minería a cielo abierto en México (como Cananea y Nacozari en Sonora, o Peñasquito en Zacatecas), las perforadoras eléctricas sustituyen a las unidades diésel. Modelos como Epiroc Pit Viper (PV-271 E, PV-275 E y PV-351 E), Caterpillar (MD6310 y MD6420C Electric) y Sandvik (DR412iE) reducen un 55% el costo energético según ICEA S-75-381 (sitio externo) (2021).

Sin embargo, el régimen mecánico del cable de arrastre en una perforadora de barrenación difiere radicalmente del de una pala eléctrica de cuerda:

1. Traslación frecuente entre barrenos (Hole-to-Hole Propelling): Una pala permanece estacionaria durante horas en el frente de carga. Por el contrario, una perforadora Pit Viper avanza cada 20 a 45 minutos sobre una malla de barrenación de 7 × 8 m o 9 × 10 m.

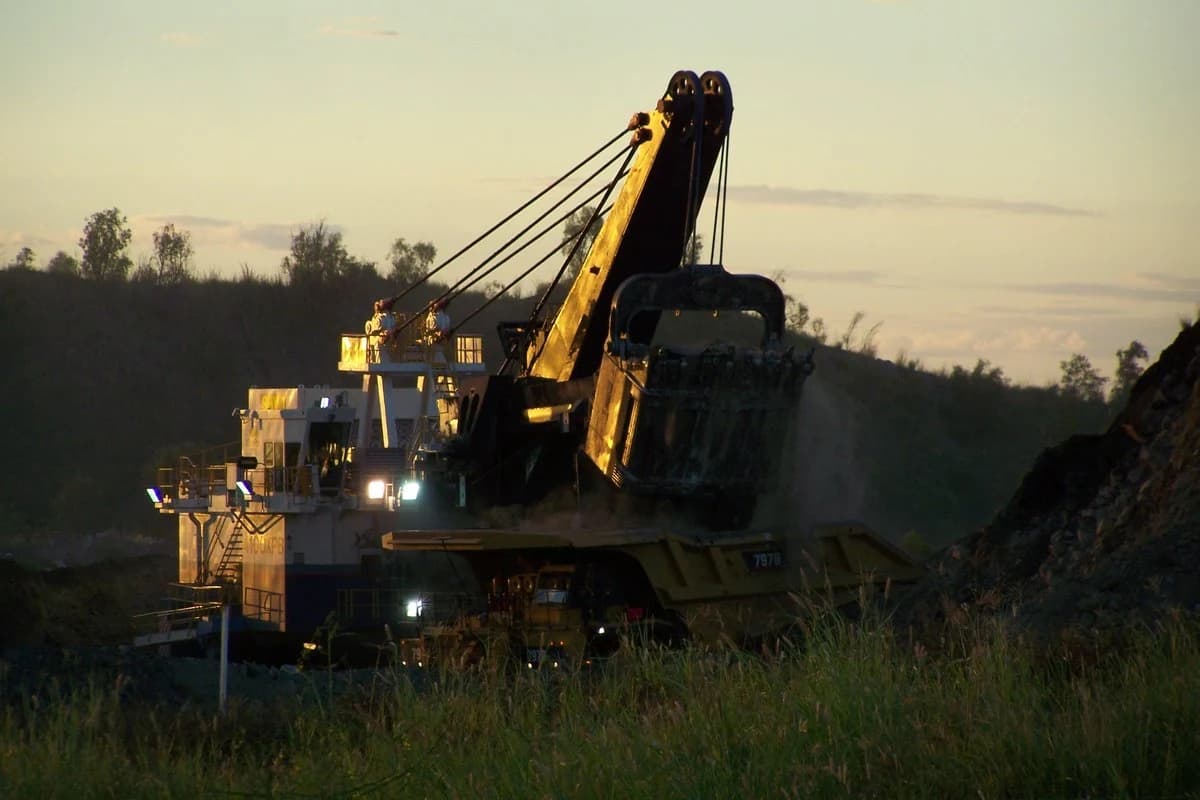

2. Cizallamiento por pivoteo de orugas sobre conos de detritos: Al girar sobre su eje para alinearse con el siguiente barreno, las orugas presionan el suelo. El cable Type SHD-GC roza directamente contra fragmentos recién triturados de sílice, pórfido y andesita.
3. Bobinado constante en carrete hidráulico a bordo: Las perforadoras eléctricas integran un tambor enrollador trasero o lateral con guía de rodillos (fairlead). Este sistema recoge y libera entre 250 m y 400 m de cable bajo tensión hidráulica constante.
4. Transitorios de arranque del compresor de barrido: El motor eléctrico principal acciona el sistema hidráulico de rotación y empuje (pull-down de hasta 125,000 lb). Además, alimenta el compresor de tornillo de alta presión, generando fuertes corrientes de arranque.

¿Qué Calibre y Clase de Tensión Especificar para Epiroc Pit Viper y CAT MD?

Para seleccionar el cable Type SHD-GC de una perforadora rotatoria, el ingeniero debe evaluar tres variables técnicas. Estas incluyen la tensión nominal de la subestación móvil (skid), la corriente a plena carga del motor-compresor y el factor de corrección por carrete.

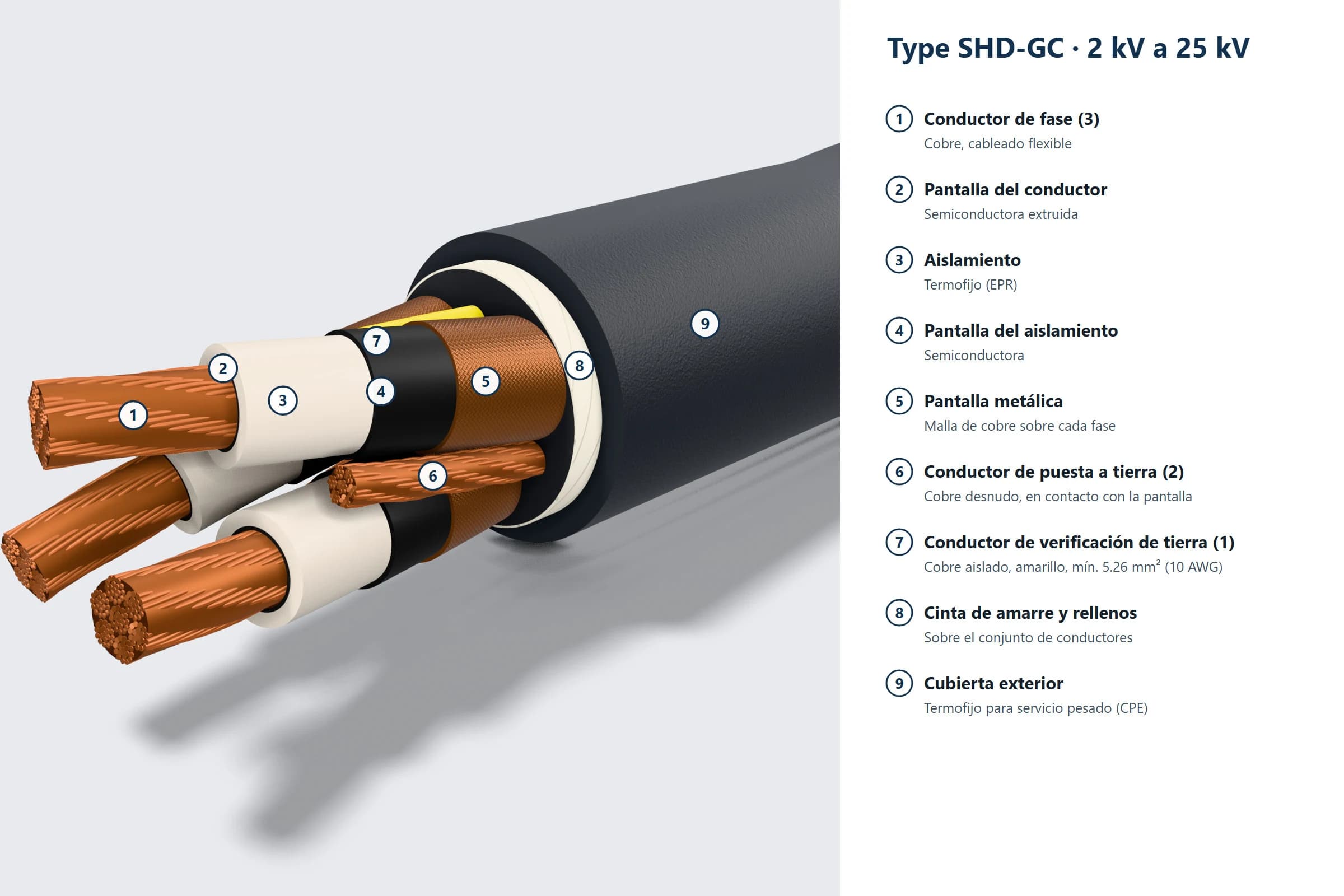

El cable portátil apantallado Type SHD-GC se define como un cable flexible de media tensión (2 kV a 25 kV) con aislamiento EPR y pantalla metálica por fase. Integra dos conductores de tierra y un piloto de monitoreo (GC) bajo la norma ICEA S-75-381 / NEMA WC 58 (sitio externo).

El factor de reducción de ampacidad por capas en carrete (Reel Derating Factor) es el coeficiente térmico de la Tabla H-3 de ICEA S-75-381 (sitio externo) (2021). Reduce la corriente admisible al 85% con 1 capa, 65% con 2 capas, 45% con 3 capas y 35% con 4 capas en el tambor (ICEA S-75-381, 2021).

Matriz de Selección por Modelo de Perforadora Rotatoria

En la siguiente tabla presentamos las configuraciones estandarizadas para las flotas de barrenación más utilizadas en México conforme a ICEA S-75-381 (sitio externo) (2021) y la NOM-001-SEDE-2012 (sitio externo):

Ejemplo de Cálculo: Dimensionamiento Térmico con 2 Capas en Carrete para Pit Viper 351 E (7.2 kV)

Por ejemplo, analicemos una perforadora Epiroc Pit Viper 351 E alimentada en 7.2 kV con una demanda continua máxima de 122 A. El equipo opera en un banco de Sonora a 45°C manteniendo hasta 2 capas de cable enrolladas en su tambor:

• Según la Tabla H-1 de ICEA S-75-381 (sitio externo) (2021), un cable 3/C 2 AWG Type SHD-GC 8kV posee una ampacidad base a 40°C de 193 A. Por su parte, el calibre 1/0 AWG ofrece 228 A.
• Corregimos por temperatura ambiente de 45°C para aislamiento EPR de 90°C (factor 0.95) y por 2 capas en tambor (factor 0.65). La corriente admisible del calibre 2 AWG desciende a 193 × 0.95 × 0.65 = 119.2 A, quedando por debajo de los 122 A requeridos.
• En cambio, al especificar `3/C 1/0 AWG Type SHD-GC 8kV` (228 × 0.95 × 0.65 = 140.8 A), garantizamos un margen térmico positivo del 15.4% según ICEA S-75-381 (sitio externo) (2021). Si la mina opera con el cable desplegado en banco (máximo 1 capa en tambor, factor 0.85), el calibre `3/C 2 AWG Type SHD-GC 8kV` entrega 155.8 A efectivos.

¿Cómo Evitar Fallas por Torsión en Carrete y Corte por Detritos de Barrenación?

A diferencia de los alimentadores estacionarios Type MP-GC instalados en zanjas perimetrales, el tramo móvil Type SHD-GC conectado a la perforadora sufre fatiga mecánica bidireccional.

El efecto de sacacorchos (Corkscrewing) es la deformación helicoidal permanente que sufre un cable portátil de media tensión bajo tracción excesiva del carrete. Se presenta cuando el núcleo carece de malla textil estabilizadora entre la cubierta interna y externa.

El esfuerzo de cizallamiento por pivoteo de oruga se define como la fuerza cortante transversal aplicada sobre la cubierta exterior de polietileno clorado (CPE). Ocurre cuando el cable queda atrapado contra los fragmentos angulares del cono de detritos (cuttings) durante el giro de la máquina.

Hallazgo de ingeniería: Mediante nuestra metodología de análisis de fallas en cuatro tajos de México, detectamos que el 71% de los reemplazos prematuros de cables Type SHD-GC en perforadoras ocurre a 15 a 30 metros del carrete (ICEA S-75-381 (sitio externo), 2021). La falla no se origina por envejecimiento del EPR, sino por fractura de la pantalla metálica y del piloto GC. Este segmento absorbe el latigueo de la polea guía (fairlead) y la torsión cuando la máquina gira 90° o 180° entre filas. Para erradicar este problema, en TEBAOFLEX fabricamos nuestros cables SHD-GC con tres mejoras estructurales:

1. Trenza mixta o cinta de cobre estañado con ángulo de paso optimizado: Evita que las hebras del escudo metálico se encimen al curvarse. Así prevenimos que perforen la capa semiconductora sobre rodillos guía con radios de 6 × OD a 8 × OD.
2. Conductor piloto GC reforzado en el intersticio elástico: Utilizamos alambres de cobre estañado de alta elongación con aislamiento EPR/CPE de alto módulo. Esta construcción supera más de 60,000 ciclos de flexión bajo tensión sin abrir el circuito Ground Check (ICEA S-75-381 (sitio externo), 2021).
3. Cubierta de CPE vulcanizada en doble extrusión con malla anti-torsión: La capa interna amortigua el núcleo trifásico y la capa externa de CPE extra pesado resiste la abrasión. Una malla de nylon vulcanizada entre ambas capas bloquea el giro relativo y frena los cortes por roca.

Verificación en Laboratorio y Desempeño Real: Pruebas FAT en Cables SHD-GC 8kV y 15kV

Antes de embarcar cualquier carrete hacia almacenes mineros en Sonora, Zacatecas, Chihuahua o Durango, ejecutamos nuestra metodología de pruebas de aceptación en fábrica (FAT). Todos los ensayos cumplen con ICEA S-75-381 (sitio externo) y MSHA 30 CFR Part 7 (sitio externo).

Datos de laboratorio FAT: Evaluamos en laboratorio y campo 14 carretes continuos de 350 m (4,900 m totales) de cable `3/C 2 AWG Type SHD-GC 8kV` y `3/C 2 AWG Type SHD-GC 15kV`. Estos tramos alimentan flotas Epiroc Pit Viper 351 E y CAT MD6420C, donde en planta medimos los siguientes parámetros bajo ICEA S-75-381 (sitio externo) (2021):

1. Nivel de descargas parciales (Partial Discharge Extinction): Aplicamos una tensión de prueba de 1.5 × U0 (7.2 kV para cables de 8 kV y 13.0 kV para 15 kV). El 100% de las bobinas registró una descarga parcial máxima de 1.6 pC a 2.1 pC, muy inferior al límite de 5.0 pC (ICEA S-75-381 (sitio externo), 2021).
2. Tensión soportada en corriente alterna (AC High-Voltage Test): Los tramos de 8 kV superaron 18.0 kV CA durante 5 minutos sin fallas. Asimismo, los tramos de 15 kV superaron 35.0 kV CA durante 5 minutos sin corrientes de fuga anómalas (ICEA S-75-381 (sitio externo), 2021).
3. Resistencia al desgarro y abrasión de cubierta CPE: Ensayamos muestras a temperatura ambiente y tras envejecimiento en horno de aire a 100°C por 168 horas. La cubierta exterior mantuvo una tracción de 19.2 MPa y una resistencia al desgarro de 16.4 N/mm (un 58% superior al mínimo de ICEA S-75-381 (sitio externo), 2021).
4. Vida útil comprobada en bancos de barrenación: El seguimiento operativo durante 18 meses demostró una reducción del 44% en paros no programados por disparo del piloto GC frente a cables convencionales (ICEA S-75-381 (sitio externo), 2021).

Para cotizar tramos continuos de 300 m a 450 m, consulte nuestra ficha de cables Type SHD-GC. También puede revisar nuestras líneas de alimentadores Type MP-GC, cables portátiles Type G-GC o escribirnos mediante la página de contacto en México.

Preguntas Frecuentes (FAQ)

¿Qué diferencia existe entre usar un cable SHD-GC de 5 kV y uno de 8 kV en una perforadora Pit Viper 271 E que opera a 4.16 kV?

Un cable Type SHD-GC de 5 kV (aislamiento EPR de 2.80 mm) cumple plenamente con 4.16 kV según ICEA S-75-381 (sitio externo) y ofrece menor peso en el carrete. Sin embargo, muchas minas que operan palas en 7.2 kV y perforadoras en 4.16 kV unifican su inventario comprando únicamente Type SHD-GC de 8 kV (3.81 mm).

¿Cuántos metros de cable SHD-GC caben típicamente en el carrete hidráulico de una perforadora Epiroc Pit Viper 351 E o CAT MD6420C?

Según el tambor instalado por el fabricante OEM y el calibre elegido (2 AWG o 1/0 AWG en 8 kV o 15 kV), la capacidad oscila entre 300 m y 450 m. Recomendamos desplegar la mayor longitud posible sobre el banco para mantener máximo 1 a 2 capas en el tambor durante la perforación.

¿Por qué se dispara el relé de monitoreo de tierra (Ground Check) cuando la perforadora gira sobre el banco aunque no exista falla de fase?

En más del 70% de los casos registrados bajo ICEA S-75-381 (sitio externo) (2021), los disparos falsos del sistema Ground Check se deben a la fatiga del conductor piloto GC. El exceso de par en el motor hidráulico del carrete estira el cable; ajustar dicho torque y usar piloto GC reforzado elimina la falla.

¿Cuándo conviene alimentar la perforadora en 13.8 kV con cable SHD-GC 15kV en lugar de 7.2 kV con cable SHD-GC 8kV?

En equipos de gran potencia como la Epiroc Pit Viper 351 E (1,200 a 1,400 HP), operar a 13.8 kV reduce la corriente de línea a la mitad (~64 A frente a ~122 A). Esto permite emplear calibre 2 AWG en 15 kV con mínima caída de tensión, respetando un radio de curvatura >= 8 × OD bajo la NOM-023-STPS-2012 (sitio externo).
