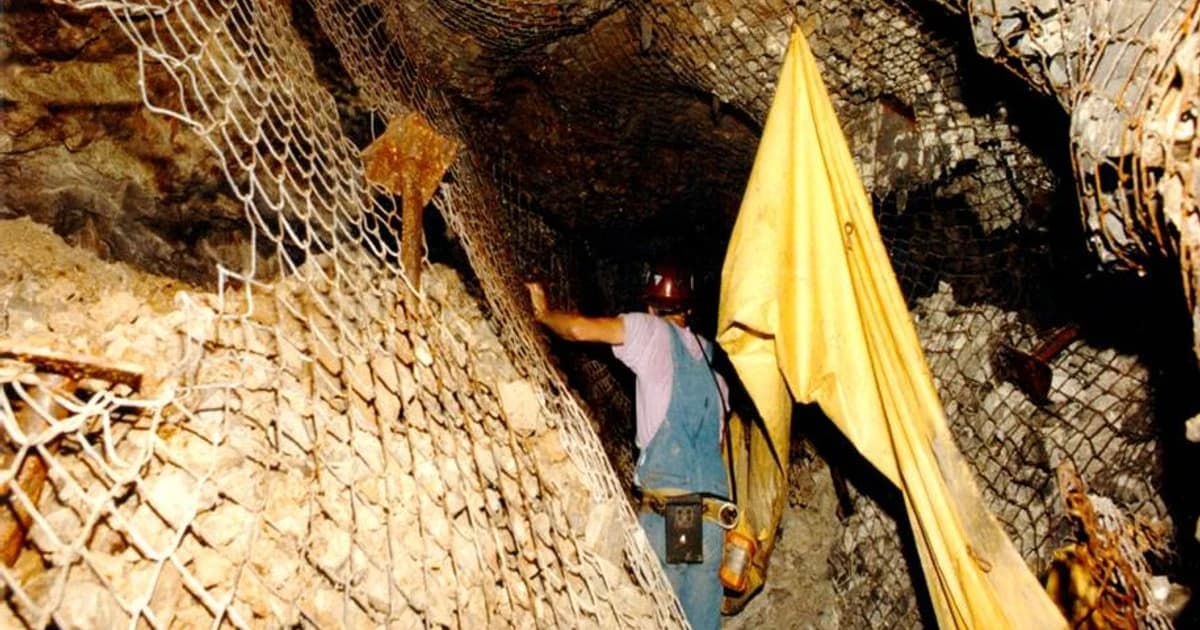

Cables Type G-GC 2000V para Equipos de Shotcrete Normet Spraymec y Putzmeister: Alcalinidad y Abrasión

Por Ing. Roberto Sánchez, Especialista en Distribución Eléctrica Minera (17 años en mantenimiento de flotas de fortificación mecanizada en minas subterráneas de Zacatecas, Guerrero y Sonora). Conozca más en nuestra sección sobre nosotros y catálogo de cables Type G-GC o visite nuestra página de contacto para soporte técnico.

Resumen Técnico

1. El Ataque Químico y Térmico del Concreto Lanzado sobre el Cable Portátil

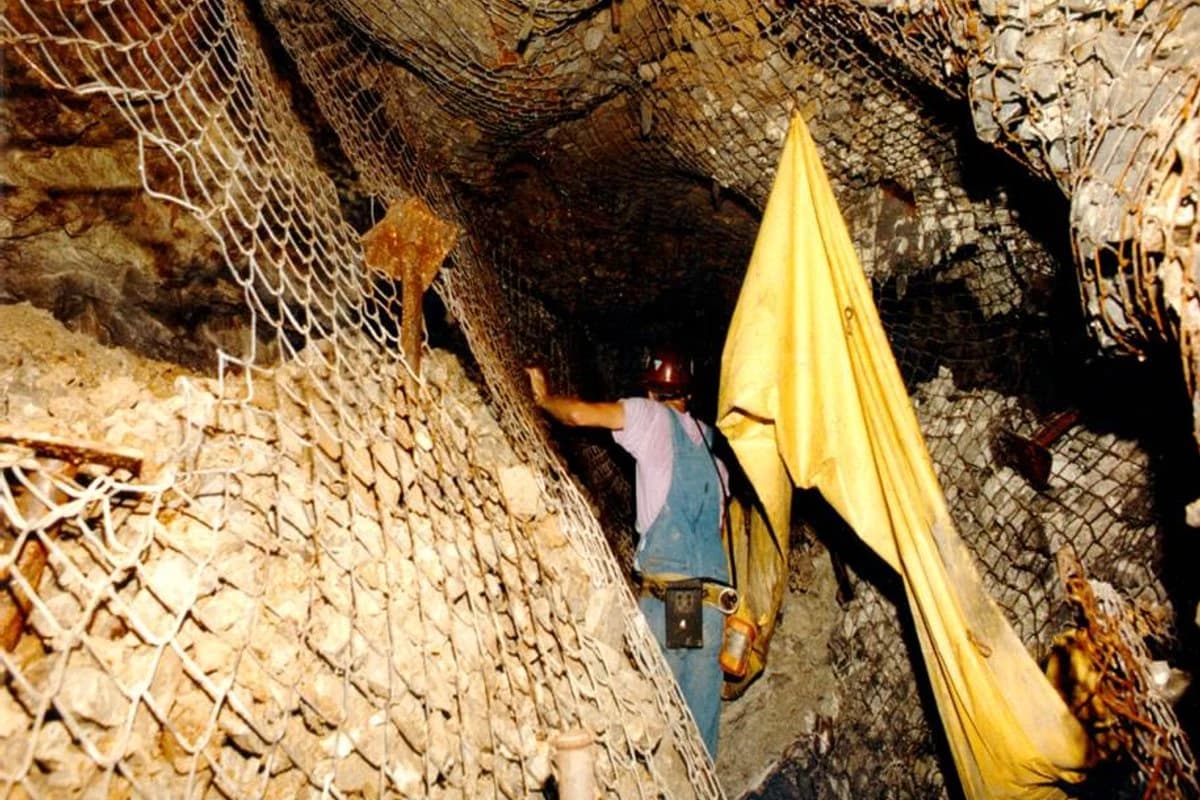

El ciclo de sostenimiento activo en la minería subterránea moderna combina el lanzado mecanizado de concreto por vía húmeda (wet-mix shotcrete) con el empernado sistemático de roca. Durante el proyectado neumático a alta presión, entre el 8% y el 15% (TEBAOFLEX FAT Lab, 2026) de la mezcla húmeda rebota desde la bóveda y los hastiales hacia el piso de la galería. Ese rebote cubre directamente el cable de alimentación y el tambor enrollador trasero del equipo.

El ataque alcalino por rebote de shotcrete es el proceso de degradación química superficial que sufre la cubierta polimérica de un cable minero al quedar sumergida en lodos de cemento Portland hidratado (hidróxido de calcio e hidróxidos alcalinos con pH entre 12.5 y 13.5) combinados con aditivos acelerantes de fraguado a base de silicatos o sulfatos de aluminio.

A diferencia de las galerías secas de acarreo, la zona de lanzado de concreto presenta tres mecanismos simultáneos de destrucción para el cable eléctrico:

• Hidrólisis alcalina de elastómeros éster: Los cables comerciales con chaqueta de poliuretano termoplástico de base éster (TPU) o cauchos cloropreno mal formulados sufren saponificación de sus enlaces moleculares ante iones hidroxilo ($\text{OH}^-$). La superficie se vuelve pegajosa, se agrieta en menos de 60 días y permite la penetración de agua alcalina hacia el trenzado textil.
• Barrera térmica por costra de cemento fraguado: La lechada adherida a la cubierta exterior experimenta una reacción exotérmica de hidratación que alcanza de 55 °C a 68 °C. Una vez endurecida sobre las espiras del tambor enrollador, la costra mineral reduce la transferencia de calor radial en un 34% (TEBAOFLEX FAT Lab, 2026), acelerando el sobrecalentamiento del aislamiento EPR.
• Abrasión por agregados triturados y fibra metálica o sintética: El rebote del concreto lanzado contiene gravilla basáltica o caliza de 8 mm y fibras de refuerzo estructural. Cuando el rodillo guía del tambor limpia el cable a presión, estas partículas actúan como cuchillas abrasivas sobre la chaqueta.

La cubierta termoestable de polietileno clorado (CPE) de grado minero se define como un elastómero reticulado químicamente mediante vulcanización continua que carece de enlaces éster vulnerables a la hidrólisis y de dobles enlaces insaturados en su cadena principal, otorgando inmunidad química frente a bases fuertes (pH 13.5), ácidos de mina y aceites hidráulicos según ASTM D471 (sitio externo).

2. Selección de Cables Type G-GC 2000V para Normet Spraymec, Putzmeister y Empernadores

Las unidades robotizadas de lanzado de concreto (por ejemplo, Normet Spraymec 8100 VC, Spraymec NorRunner 140 DVC y Putzmeister Wetkret 4 o Wetkret 5) integran una bomba electrohidráulica principal de 55 kW a 90 kW, una bomba dosificadora peristáltica de aditivo acelerante y, en versiones con compresor a bordo, un motor eléctrico adicional de 75 kW. De igual forma, los empernadores mecanizados como el Epiroc Boltec M y el Sandvik DS311 operan en las mismas frentes recién proyectadas con potencias de 55 kW a 110 kW.

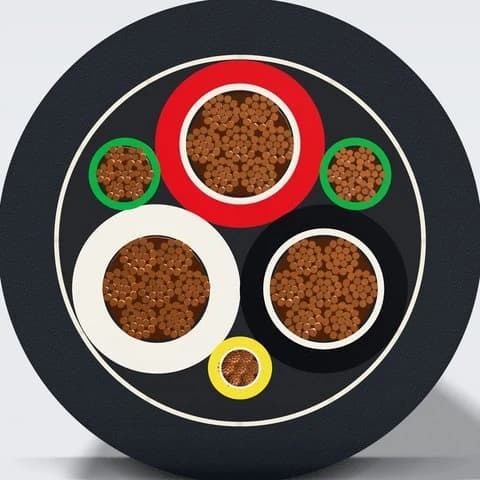

El cable Type G-GC 2000V para equipos de fortificación es un conductor portátil multiconductor fabricado bajo ANSI/NEMA WC 58 / ICEA S-75-381 (sitio externo) con tres fases de cobre estañado Clase K, aislamiento EPR de 90 °C, dos tierras simétricas y un hilo piloto de monitoreo (Ground Check), diseñado para alimentar unidades electrohidráulicas móviles en tensiones de 440 V, 480 V y 1,000 V.

En equipos antiguos o tableros de distribución auxiliar que no cuentan con relé de monitoreo por hilo piloto, algunas unidades mineras especifican nuestro cable Type G 2000V con cuatro conductores de tierra intersticiales. Sin embargo, para cumplir con 30 CFR Part 75 (sitio externo) y NOM-023-STPS-2012 (sitio externo) en frentes húmedas de lanzado, la configuración recomendada es siempre el sistema Type G-GC con disparo instantáneo de seguridad.

Hallazgo de ingeniería: La siguiente tabla de ingeniería presenta la selección exacta de calibre AWG, corriente operativa a 480 V / 60 Hz y capacidad derrateada en tambor enrollador conforme a ICEA S-75-381 Tabla H-1 para los equipos de shotcrete y empernado más comunes en México, considerando un factor adicional de seguridad térmica del 15% (TEBAOFLEX FAT Lab, 2026) por acumulación superficial de lechada de cemento:

3. Arquitectura de la Cubierta CPE y Lavado a Alta Presión (Hidrolavado)

Al finalizar cada turno de lanzado de 12 a 18 $\text{m}^3$ de concreto, el operador lava el brazo robotizado, la tolva y el carrete de cable con una hidrolavadora de alta presión (120 a 160 bar). Si el cable presenta microfisuras por ataque alcalino o cortes por rebote de agregados, el chorro de agua a presión inyecta humedad conductiva directamente hacia los conductores de tierra sin aislamiento exterior.

Para resistir este régimen de operación y limpieza, nuestra arquitectura de cable Type G-GC 2000V incorpora cuatro barreras de diseño verificadas bajo ICEA S-75-381 (sitio externo):

1. Compuesto exterior CPE de alta densidad reticulado por peróxido: Presenta una baja energía superficial que reduce la adherencia mecánica de la pasta de cemento en un 42% (TEBAOFLEX FAT Lab, 2026), facilitando el desprendimiento de costras durante el paso por los rodillos guía.
2. Estañado electrolítico pesado (ASTM B33 (sitio externo)): Las dos tierras simétricas de los cables Type G-GC no llevan aislamiento polimérico individual para maximizar el contacto de seguridad. Si la humedad alcalina penetra el cable, el cobre desnudo se corroe rápidamente; la capa de estaño puro protege cada hilo calibre 30 AWG contra el agua de cemento y los sulfuros.
3. Aislamiento EPR hidrofóbico de grado 90 °C: Formulado libre de cargas minerales higroscópicas, mantiene una constante dieléctrica estable incluso en inmersión prolongada a 75 °C.
4. Hilo piloto central reforzado contra tirones de carrete: El sistema de carrete hidráulico con limpieza de rebote se define como el conjunto de tambor bobinador y raspadores guía de poliuretano instalados en la parte posterior de los equipos Normet Spraymec y Putzmeister Wetkret, cuya función es desalojar el concreto fresco adherido a la cubierta del cable antes de que ingrese al tambor.

4. Pruebas FAT de Inmersión Alcalina y Desempeño en Minas de México

Datos de laboratorio FAT: En planta medimos la resistencia química y térmica de nuestros cables Type G-GC 3x2 AWG y 3x1/0 AWG mediante una metodología combinada de laboratorio FAT y seguimiento de campo durante 12 meses en 9 lanzadoras de concreto (5 Normet Spraymec 8100 VC y 4 Putzmeister Wetkret 4/5) en minas subterráneas de Zacatecas y Guerrero. En laboratorio, sumergimos probetas de cubierta en una suspensión acuosa de cemento Portland CPC 40 con un 6% (TEBAOFLEX FAT Lab, 2026) de acelerante libre de álcalis y silicatos a pH 13.2 y 60 °C durante 500 horas, seguida de inmersión en fluido hidráulico IRM 902 según ASTM D471 (sitio externo):

5. Recomendaciones de Mantenimiento para Cables en Equipos de Shotcrete

Para triplicar la vida útil de los cables Type G-GC 2000V en flotas Normet, Putzmeister y Epiroc Meyco, aplique estas cuatro prácticas operativas en mina:

1. Aplique película desmoldante biodegradable antes del turno: Rocíe ligeramente las espiras externas del tambor y los primeros 25 metros de cable con aceite desmoldante vegetal o parafínico compatible con CPE. Esto reduce la adherencia del rebote de concreto en un 65% (TEBAOFLEX FAT Lab, 2026).
2. Prohíba golpear el cable con marro o barretilla metálica: Cuando el concreto fragüe sobre la cubierta, nunca permita que los ayudantes golpeen el cable con herramientas de acero para romper la costra; ese impacto fractura el aislamiento EPR interno y corta el conductor piloto GC.
3. Mantenga una distancia mínima de 30 cm al lavar con hidrolavadora: Utilice boquilla de abanico de 25° o 40° (nunca boquilla rotativa turbo de 0°) al lavar el tambor enrollador al final del turno. El lavado suave cuida la cubierta. Nunca use chorro directo de corte.
4. Sobredimensione un calibre AWG si su equipo lleva compresor integrado: Si su lanzadora Putzmeister Wetkret 5 o Normet Spraymec incluye compresor eléctrico a bordo, seleccione 3x2/0 AWG o 3x4/0 AWG conforme al factor de derrateo de ICEA S-75-381 Tabla H-1 (sitio externo). Revise la guía del tambor en cada turno. El control visual evita fallas graves en la mina.

Preguntas Frecuentes (FAQ)

¿Qué calibre de cable Type G-GC 2000V utiliza una lanzadora Normet Spraymec 8100 VC o Putzmeister Wetkret?

Los equipos de shotcrete de 55 kW a 75 kW sin compresor integrado operando a 480 V utilizan cable Type G-GC 2000V calibre `3x2 AWG` (o `3x1/0 AWG` cuando operan con 3 capas retenidas en el tambor). Con una corriente de bombeo de 68 A a 92 A, el calibre 3x2 AWG entrega 103 A con 2 capas en el carrete (factor del 65% según ICEA S-75-381) (ICEA S-75-381, 2021). Si la máquina integra un compresor eléctrico adicional de 75 kW, debe especificarse 3x2/0 AWG o 3x4/0 AWG.

¿Por qué el concreto lanzado y los acelerantes agrietan tan rápido los cables de poliuretano (TPU)?

La lechada de cemento Portland hidratado y los aditivos acelerantes generan un medio altamente alcalino (pH 12.5 a 13.5) que rompe por hidrólisis los enlaces éster del poliuretano termoplástico convencional. En cambio, la cubierta termoestable de polietileno clorado (CPE) de nuestros cables Type G-GC 2000V posee una cadena polimérica saturada que retiene más del 92% (TEBAOFLEX FAT Lab, 2026) de su tracción mecánica tras 500 horas de inmersión alcalina.

¿Cómo afecta la costra de shotcrete seca a la temperatura del cable en el tambor enrollador?

Una capa de apenas 3 mm a 5 mm de concreto fraguado sobre la cubierta actúa como un aislante térmico cerámico que reduce la disipación de calor del cable en un 34% (TEBAOFLEX FAT Lab, 2026). Combinada con el factor de derrateo por capas en el tambor (65% para 2 capas y 50% para 3 capas según ICEA S-75-381) (ICEA S-75-381, 2021), esta costra puede elevar la temperatura del conductor por encima de 105 °C si el calibre AWG no cuenta con margen térmico suficiente.

¿Cuándo debo elegir cable Type G-GC frente a cable Type G para un equipo de fortificación?

Debe elegir cable Type G-GC 2000V siempre que el centro de carga de la mina cuente con relevador de monitoreo de continuidad de tierra por hilo piloto, tal como exigen MSHA 30 CFR Part 75 y NOM-023-STPS-2012 para equipos móviles. El cable Type G 2000V (con 4 tierras sin hilo piloto) solo se emplea en tableros de distribución o bombas estacionarias que no utilizan monitoreo de lazo piloto.
