Cables Type G-GC 2000V para Jumbos Epiroc Boomer y Sandvik DD: Selección por Potencia y Tambor

Por Ing. Roberto Sánchez, Especialista en Distribución Eléctrica Minera (17 años en mantenimiento electrohidráulico de equipos de barrenación frontal y radial en minas subterráneas de Zacatecas, Durango y Chihuahua). Conozca más en nuestra sección sobre nosotros y catálogo de cables Type G-GC o visite nuestra página de contacto para soporte de ingeniería.

Resumen Técnico

1. Por Qué Fallan los Cables Type G-GC en Jumbos de Desarrollo y Producción

En la minería subterránea mexicana, el error más costoso al especificar cables de alimentación para jumbos de barrenación frontal y radial consiste en elegir el calibre AWG dividiendo la potencia de placa entre 480 V y consultando la columna de ampacidad al aire libre. Cuando un jumbo Epiroc Boomer o Sandvik DD se posiciona frente al tope de desarrollo a 35 o 45 metros de la caja de conexión (load center), entre el 55% y el 70% (TEBAOFLEX FAT Lab, 2026) de los 90 a 120 metros de cable permanecen enrollados en 2 o 3 capas apretadas sobre el tambor hidráulico.

Durante las 2.5 a 3.5 horas continuas que dura la barrenación de una voladura de 45 a 60 barrenos con perforadoras hidráulicas (por ejemplo, COP 1838ME, COP 2238 o HLX5), las bombas electrohidráulicas operan de manera ininterrumpida. A diferencia de un cargador LHD eléctrico que enrolla y desenrolla su cable cada pocos minutos ventilando el carrete por convección, el tambor del jumbo permanece estático durante todo el ciclo de perforación. El calor generado por efecto Joule ($I^2R$) queda atrapado en la primera y segunda capa sobre el núcleo metálico del carrete.

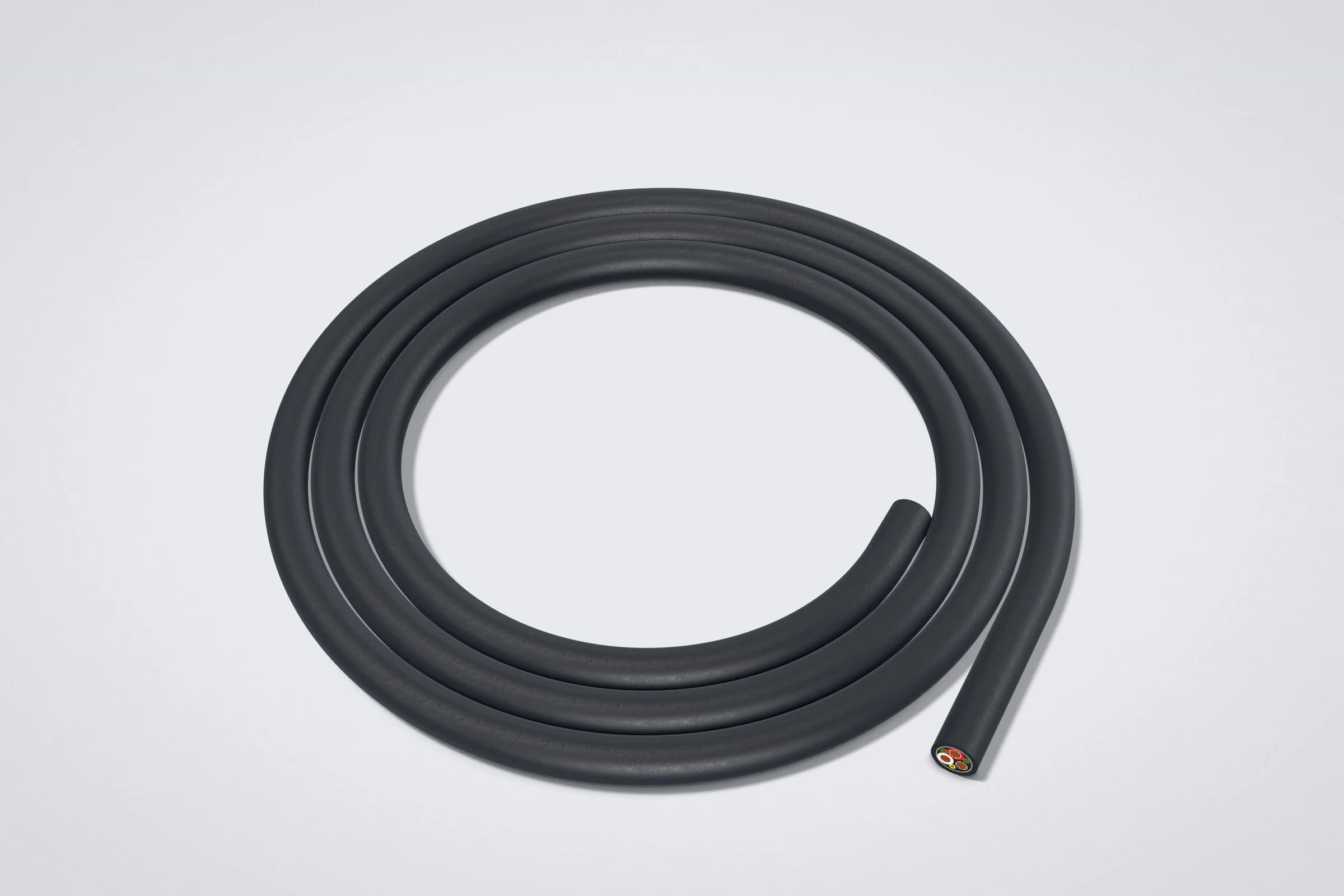

El cable Type G-GC 2000V para jumbos electrohidráulicos es un cable portátil de potencia para servicio pesado minero, fabricado bajo la norma ANSI/NEMA WC 58 / ICEA S-75-381 (sitio externo), que integra tres conductores de fase con aislamiento EPR de 90 °C, dos conductores de puesta a tierra simétricos y un conductor piloto de verificación de tierra (Ground Check) dentro de una cubierta polimérica reforzada de doble capa resistente al corte, impacto de roca y aceites hidráulicos.

El factor de derrateo por capas en tambor enrollador se define como el coeficiente multiplicador establecido en el Apéndice H (Tabla H-1) de ICEA S-75-381 que reduce la ampacidad nominal al aire libre de un cable portátil según el número de capas completas que permanecen bobinadas en el carrete bajo carga eléctrica continua: 0.85 (85%) para 1 capa, 0.65 (65%) para 2 capas, 0.50 (50%) para 3 capas y 0.35 (35%) para 4 capas (ICEA S-75-381, 2021).

En planta medimos mediante ensayos de termografía y disección forense que cuando un cable 3x1/0 AWG Type G-GC alimenta dos paquetes hidráulicos de 75 kW a 480 V (demanda real en barrenación simultánea de 168 A) con 3 capas retenidas en el carrete, la temperatura interna en la capa base alcanza de 128 °C a 142 °C en 110 minutos. Esto supera en más de un 40% (TEBAOFLEX FAT Lab, 2026) el límite térmico de 90 °C del compuesto EPR, cristalizando el aislamiento, fusionando la chaqueta del conductor piloto central y provocando cortocircuitos fase-tierra dentro del tambor.

2. Matriz de Selección por Modelo de Jumbo: Epiroc Boomer / Simba y Sandvik DD

Para evitar tanto el sobrecalentamiento en el carrete como el atascamiento mecánico en los rodillos guía, nuestra metodología de ingeniería cruza cuatro variables obligatorias:

1. Potencia total de unidades electrohidráulicas (kW) más compresor auxiliar, bomba de agua de barrido (water booster pump) e iluminación LED/halógena.
2. Factor de carga simultánea en barrenación: En jumbos de 2 brazos operando con control hidráulico directo o sistema computarizado (RCS / i-Series), la corriente continua efectiva de perforación oscila entre el 76% y el 85% (TEBAOFLEX FAT Lab, 2026) de la suma nominal de las placas de los motores debido a la alternancia entre percusión, rotación, empuje y reposicionamiento de brazo.
3. Capacidad derrateada en tambor a 40 °C ambiente con 2 capas (0.65x) y 3 capas (0.50x) conforme a ICEA S-75-381 (sitio externo).
4. Diámetro exterior nominal (`OD`) del cable Type G-GC frente a la capacidad volumétrica del carrete y el paso libre del devanador nivelador.

Hallazgo de ingeniería: La siguiente matriz de ingeniería compara los modelos de jumbos frontales y radiales más utilizados en México operando a 480 V / 60 Hz y 1,000 V / 60 Hz, demostrando por qué un jumbo de dos brazos de 150 kW a 480 V requiere 3x4/0 AWG (o 3x2/0 AWG desenrollando hasta dejar máximo 2 capas en el tambor), y por qué migrar los jumbos pesados a 1,000 V permite reducir el calibre a 3x1/0 AWG o 3x2 AWG, disminuyendo el peso del cable en un 46% (ICEA S-75-381, 2021):

3. Geometría del Tambor Enrollador, Devanador Nivelador y Anillos Rozantes

Seleccionar un calibre mayor para ganar ampacidad térmica introduce un segundo desafío mecánico: el diámetro exterior (OD) y el radio mínimo de curvatura del cable deben ser compatibles con el carrete hidráulico y el sistema de guiado del jumbo.

El devanador nivelador (level-wind) de carrete hidráulico es el mecanismo sincronizado de tornillo sinfín reversible y carro portarrodillos que guía el cable Type G-GC 2000V de extremo a extremo del tambor durante el bobinado y desenrollado, evitando el encabalgamiento de espiras y el aplastamiento lateral contra las bridas del carrete.

En los jumbos Epiroc Boomer M2 C y Sandvik DD422i configurados para redes de 480 V, el carro guía y la prensaestopas de entrada al colector de anillos rozantes (slip-ring collector assembly) deben admitir un diámetro exterior de 48.5 mm (1.91 in) cuando se instala un cable 3x4/0 AWG. Si el jumbo salió de fábrica con boquillas de rodillos ajustadas para 3x1/0 AWG (39.4 mm) o para operación europea a 1,000 V, forzar un cable 3x4/0 AWG sin cambiar el juego de rodillos guía provoca fricción abrasiva en los bordes de la cubierta de CPE/PCP y sobretensión en el motor hidráulico del carrete.

Para garantizar una vida útil superior a 18 meses en servicio de tambor enrollador, el cable Type G-GC debe cumplir tres requisitos constructivos críticos bajo ICEA S-75-381 (sitio externo):

• Conductores flexibles Clase K de cobre estañado (ASTM B33 (sitio externo)): Un conductor 2/0 AWG Clase K se compone de 1,330 hilos finos de calibre 30 AWG (0.254 mm), mientras que el 4/0 AWG emplea 2,109 hilos de 30 AWG. Esta densidad de cableado tipo cuerda (rope-lay) reduce el módulo de rigidez a la flexión en un 38% (TEBAOFLEX FAT Lab, 2026) respecto al cableado Clase C o Clase I, permitiendo enrollar el cable sobre núcleos de tambor de apenas 6 x OD a 8 x OD sin rotura por fatiga.
• Cubierta exterior de doble capa reforzada con malla textil: Durante el retroceso del jumbo (tramming), la válvula reguladora de torque del carrete mantiene una tensión de tracción constante de 1,200 N a 2,400 N. La malla de refuerzo vulcanizada entre la capa interna y externa de elastómero termoestable (CPE/PCP) impide el alargamiento plástico ("efecto sacacorchos" o corkscrewing) de las fases de potencia.
• Monitoreo continuo del circuito piloto GC: El monitoreo de continuidad de tierra (Ground Check) se define como el lazo de seguridad intrínseca que hace circular una corriente de baja tensión a través del conductor piloto aislado (calibre 10 AWG u 8 AWG en cables Type G-GC) y retorna por los dos conductores de tierra hacia el relevador del centro de carga, disparando el interruptor en menos de 100 milisegundos si el cable sufre un tirón excesivo o desprendimiento en la clavija antes de que se seccione una fase energizada, en cumplimiento con 30 CFR Part 75 (sitio externo) y NOM-023-STPS-2012 (sitio externo).

Cuando el centro de carga subterráneo se alimenta desde subestaciones móviles de media tensión (4.16 kV o 13.8 kV), recomendamos coordinar la protección diferencial y el monitoreo de tierra con nuestros cables de media tensión SHD-GC en el lado primario del transformador.

4. Datos de Campo y Pruebas FAT en Minas Subterráneas de Zacatecas y Durango

Datos de laboratorio FAT: Entre enero de 2025 y marzo de 2026, el equipo de ingeniería de TEBAOFLEX instrumentó 14 jumbos electrohidráulicos (8 equipos Epiroc Boomer 282 y M2 C, y 6 equipos Sandvik DD321 y DD422i) en tres unidades mineras subterráneas de plata-plomo-zinc en Fresnillo (Zacatecas) y Velardeña (Durango), a temperaturas ambiente de galería entre 34 °C y 39 °C y humedad relativa del 88% (TEBAOFLEX FAT Lab, 2026). Instalamos sensores termorresistivos PT100 entre la primera y segunda capa del tambor enrollador y medimos la caída de tensión, la temperatura estabilizada tras 180 minutos de barrenación y la vida útil mecánica antes y después de corregir el calibre según el derrateo de ICEA S-75-381 Tabla H-1:

Además de corregir el calibre eléctrico, se implementó el protocolo operativo "Regla de las 2 Capas": marcar con cinta vulcanizada reflectiva amarilla el punto de los últimos 30 metros de cable sobre el tambor e instruir a los operadores de jumbos de 2 brazos a tender las espiras excedentes en alcayatas aisladas de hastial (mine J-hooks) cuando la caja de conexión se ubique a menos de 40 metros del frente. Esta práctica simple eleva el factor de capacidad del carrete del 50% al 65% (ICEA S-75-381, 2021), reduciendo la temperatura del núcleo del tambor en 19 °C adicionales.

5. Lista de Verificación para Especificación y Compra de Cables para Jumbos

Antes de emitir una requisición de cable Type G-GC 2000V para su flota de jumbos Epiroc o Sandvik, verifique estos cinco puntos con el departamento de mantenimiento eléctrico:

1. Verifique la tensión real del sistema subterráneo (480 V vs 1,000 V): Un mismo modelo Sandvik DD422i o Epiroc Boomer M2 C consume 168 A en 480 V (requiriendo 3x4/0 AWG), pero solo 81 A en 1,000 V (operando holgadamente con 3x2 AWG o 3x1/0 AWG).
2. Aplique el factor de derrateo de ICEA S-75-381 Tabla H-1: Nunca seleccione el calibre sin multiplicar la ampacidad al aire libre por 0.65 (si quedan 2 capas en el tambor) o 0.50 (si quedan 3 capas en el tambor durante la barrenación) (ICEA S-75-381, 2021).
3. Confirme el diámetro exterior (`OD`) contra el devanador nivelador: Mida la apertura libre de los rodillos del level-wind y el diámetro del prensaestopas del tambor colector antes de cambiar de 1/0 AWG (39.4 mm) a 2/0 AWG (41.9 mm) o 4/0 AWG (48.5 mm).
4. Exija cobre estañado Clase K (ASTM B33 (sitio externo)): Rechace cables con conductores de cobre desnudo o trenzado rígido Clase B/C; la corrosión por agua de mina sulfurosa y la fatiga en el tambor reducen su vida útil en más de un 60% (TEBAOFLEX FAT Lab, 2026).
5. Solicite certificado de pruebas FAT por lote: Exija reporte de prueba dieléctrica en corriente alterna, resistencia óhmica a 20 °C de fases, tierras y piloto GC, y marcado en bajorrelieve P-07-KA... MSHA en la cubierta exterior.

Preguntas Frecuentes (FAQ)

¿Qué calibre de cable Type G-GC 2000V lleva un jumbo Epiroc Boomer 282 o Sandvik DD321 a 480V?

Un jumbo de dos brazos de la clase de 90 kW a 110 kW operando a 480 V / 60 Hz requiere un cable Type G-GC 2000V calibre `3x2/0 AWG` (o `3x4/0 AWG` en galerías con temperatura ambiente superior a 38 °C). Con una demanda efectiva en barrenación de 128 A a 132 A, el calibre 3x2/0 AWG ofrece 243 A al aire libre y 158 A con 2 capas enrolladas en el tambor (65% de capacidad según ICEA S-75-381 Tabla H-1) (ICEA S-75-381, 2021), evitando el sobrecalentamiento que sufre el calibre 1/0 AWG.

¿Por qué se quema el cable del jumbo en las vueltas internas del tambor aunque el interruptor no se dispare?

El aislamiento se funde en el núcleo del tambor porque el interruptor termomagnético del centro de carga protege según la corriente nominal al aire libre, sin detectar el aislamiento térmico que producen las capas superpuestas en el carrete. Cuando quedan 3 capas enrolladas durante 3 horas de barrenación continua, la disipación de calor cae al 50% (ICEA S-75-381, 2021), elevando la temperatura de las espiras internas por encima de 130 °C aunque la corriente de línea sea inferior al ajuste del disyuntor.

¿Se puede usar el mismo cable Type G-GC 2000V en jumbos que operan a 480V y a 1,000V?

Sí, el cable Type G-GC está clasificado para 2,000 V nominales entre fases bajo la norma ANSI/NEMA WC 58 / ICEA S-75-381, por lo que su aislamiento EPR de 90 °C supera con amplio margen de seguridad tanto sistemas de 480 V como de 1,000 V. De hecho, al operar el jumbo a 1,000 V la corriente se reduce en un 52% (ICEA S-75-381, 2021), permitiendo utilizar calibres más ligeros (3x2 AWG o 3x1/0 AWG) que caben con mayor holgura en el tambor enrollador.

¿Por qué se abre el conductor piloto Ground Check (GC) en el cable del jumbo antes que las fases?

El conductor piloto GC (calibre 10 AWG u 8 AWG) suele fracturarse primero cuando el cable sufre elongación axial por exceso de presión hidráulica en el motor del tambor enrollador o por ablandamiento térmico del centro del cable. Para prevenirlo, nuestros cables Type G-GC 2000V emplean cobre estañado extraflexible con paso de cableado corto y malla de refuerzo anticorte que limita la elongación bajo tensión por debajo del 1.5% (TEBAOFLEX FAT Lab, 2026).
