Guía de Cables Mineros para Faenas en Sonora: Resistencia Térmica y Radiación UV en Buenavista del Cobre y Cananea

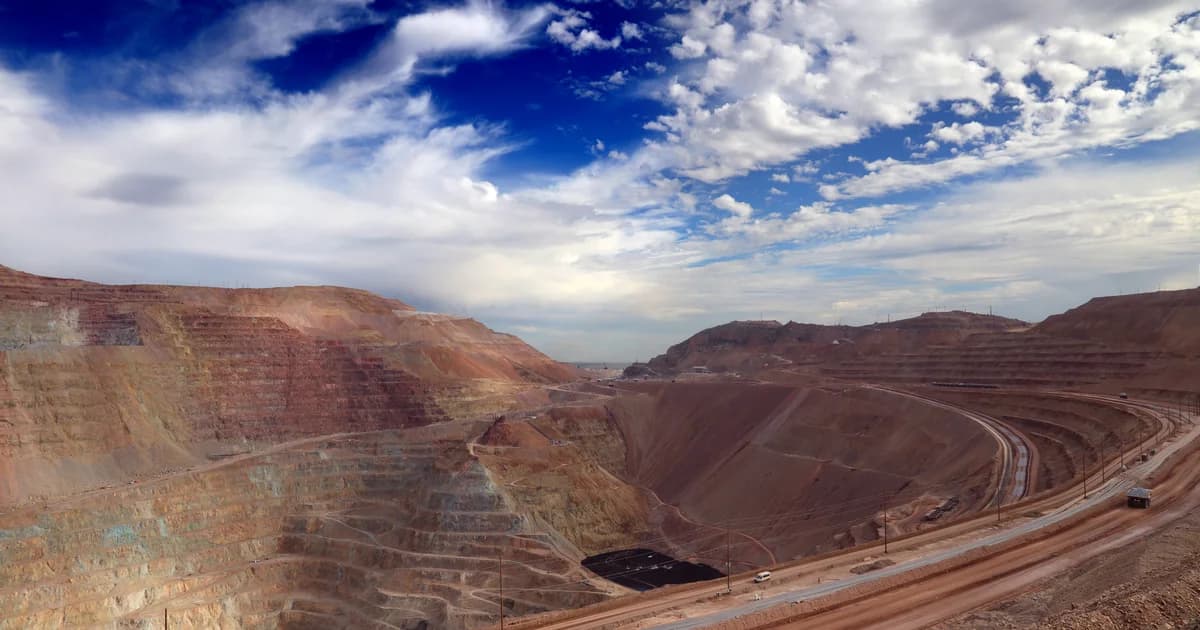

El estado de Sonora concentra el corazón de la producción de cobre en México, albergando megaoperaciones a cielo abierto de clase mundial como Buenavista del Cobre (Cananea) y La Caridad (Nacozari). En estos yacimientos de pórfidos cupríferos, la extracción masiva depende de la disponibilidad continua de palas eléctricas de cable con baldes de más de 50 a 60 yardas cúbicas (CAT 7495, Komatsu P&H 4100XPC) y perforadoras rotativas de barrenación pesada.

Sin embargo, el entorno operativo del desierto sonorense somete a los cables de alimentación móvil (típicamente SHD-GC de 8kV a 15kV y Type G-GC de 2kV) a una combinación de agentes degradantes extremos en faena de minería a cielo abierto:

1. Calor extremo sostenido: Temperaturas ambiente en el banco superiores a 45 °C–50 °C durante el verano, con superficies rocosas mineralizadas que absorben radiación infrarroja alcanzando entre 70 °C y 85 °C.
2. Radiación ultravioleta crítica: Más de 3,200 horas anuales de insolación con índices UV extremos (>11), provocando la fotodegradación acelerada de cubiertas poliméricas estándar.
3. Severidad mecánica: Litología fragmentada de andesita y dacita con aristas vivas, combinada con el riesgo constante de aplastamiento por camiones de acarreo de 400 toneladas (CAT 797F, Komatsu 930E).

Esta guía técnica analiza los criterios de ingeniería eléctrica y ciencia de materiales necesarios para seleccionar, dimensionar y mantener cables mineros de arrastre en las faenas a cielo abierto de Sonora, garantizando el cumplimiento de la NOM-001-SEDE-2012 (sitio externo), la NOM-023-STPS-2012 (sitio externo) y las normas internacionales ICEA S-75-381 / NEMA WC 58 (sitio externo).

Mecanismos de degradación por radiación solar y UV en tajos de Sonora

En las cotas de banco de Buenavista del Cobre (entre 1,400 y 1,800 msnm), la combinación de menor densidad atmosférica, baja humedad relativa (<15% en temporada seca) y ángulo de incidencia solar genera una exposición UV-A y UV-B agresiva sobre la infraestructura eléctrica.

El proceso de fotodegradación polimérica

Cuando los fotones de radiación UV colisionan con las cadenas macromoleculares de cubiertas elastoméricas estándar (como neopreno de baja graduación o PVC plastificado), la energía cuántica rompe los enlaces moleculares de carbono-hidrógeno (C-H) y carbono-carbono (C-C). Este fenómeno genera:

• Radicales libres activos: Inician una reacción en cadena de autooxidación en presencia del oxígeno atmosférico y el ozono ambiental.
• Reticulación descontrolada y escisión de cadenas: El polímero pierde su plastificación elástica original, manifestando endurecimiento superficial, contracción y formación de microfisuras reticulares.
• Pérdida de rigidez dieléctrica e ingreso de humedad: Las microfisuras permiten el ingreso de polvo abrasivo de molienda y agua de riego de caminos cargada de sulfatos y sales. Al llegar a la capa semiconductora externa, se inducen descargas parciales superficiales que perforan el aislamiento de media tensión.

Formulación de cubierta para climas desérticos extremos

Para mitigar la degradación fotoquímica en Sonora, la cubierta exterior debe cumplir rigurosamente con la prueba de resistencia a la intemperie (Weather/Sunlight Resistance) estipulada en ICEA S-75-381 / UL 2556:

1. Negro de humo de alta dispersión: Incorporación de negro de humo grado horno con tamaño de partícula inferior a 25 nm, dosificado en una fracción volumétrica no menor al 2.5% en peso (ASTM D1603). El negro de humo actúa como un absorbedor UV físico que transforma la energía fotónica en calor inocuo.
2. Estabilizadores fotoquímicos HALS: Inclusión de estabilizadores de luz a base de aminas impedidas (Hindered Amine Light Stabilizers), que atrapan los radicales libres formados en el polímero antes de que propaguen la ruptura molecular.
3. Compuesto CPE Extra Heavy Duty (EHD): El Polietileno Clorado vulcanizado en continuo confiere resistencia simultánea a la luz solar, ozono ambiental, hidrocarburos derramados por equipos diésel y fuego (autoextinguible según MSHA 30 CFR Parte 7).

Cálculo de desclasificación térmica por temperatura ambiente (NOM-001-SEDE-2012)

Uno de los errores más frecuentes en los proyectos de electrificación de tajos es dimensionar los alimentadores de pala tomando la corriente admisible a temperatura ambiente nominal de catálogo (generalmente basada en 30 °C o 40 °C).

En las faenas de Cananea y Nacozari, la temperatura ambiente dentro de la cuenca del tajo abierto alcanza con facilidad los 48 °C a 50 °C en los meses de mayo a agosto. Al mismo tiempo, la irradiación solar directa absorbe calor en la cubierta negra, elevando la temperatura de equilibrio térmico superficial hasta los 80 °C.

Ecuación de corrección por temperatura ambiente

Conforme a la NOM-001-SEDE-2012 (Artículo 310 y Tabla 310-15(b)(2)(a)) y los estándares ICEA P-46-426, la capacidad de conducción de corriente de un conductor aislado con Etileno-Propileno (EPR a 90 °C) en régimen continuo se ajusta mediante el factor de corrección térmico Ft:

• Tc = 90 °C (temperatura máxima del conductor en operación continua para aislamiento EPR).
• Tamb = 50 °C (temperatura ambiente representativa en banco activo durante el verano sonorense).
• Tbase = 30 °C (temperatura base de referencia para conductores al aire libre).
• Ft = √((90 - 50) / (90 - 30)) = √(40 / 60) = √0.6667 ≈ 0.8165.

Esto significa que el cable pierde automáticamente más del 18.3% de su capacidad nominal de transporte de corriente antes de considerar cualquier caída de tensión o armónicos generados por los convertidores de frecuencia de la máquina.

Tabla de desclasificación térmica para cable SHD-GC 15kV (EPR 90 °C)

La siguiente tabla presenta la capacidad de conducción real para conductores de cobre estañado en cables trifásicos SHD-GC 15kV operando en tajos abiertos de Sonora:

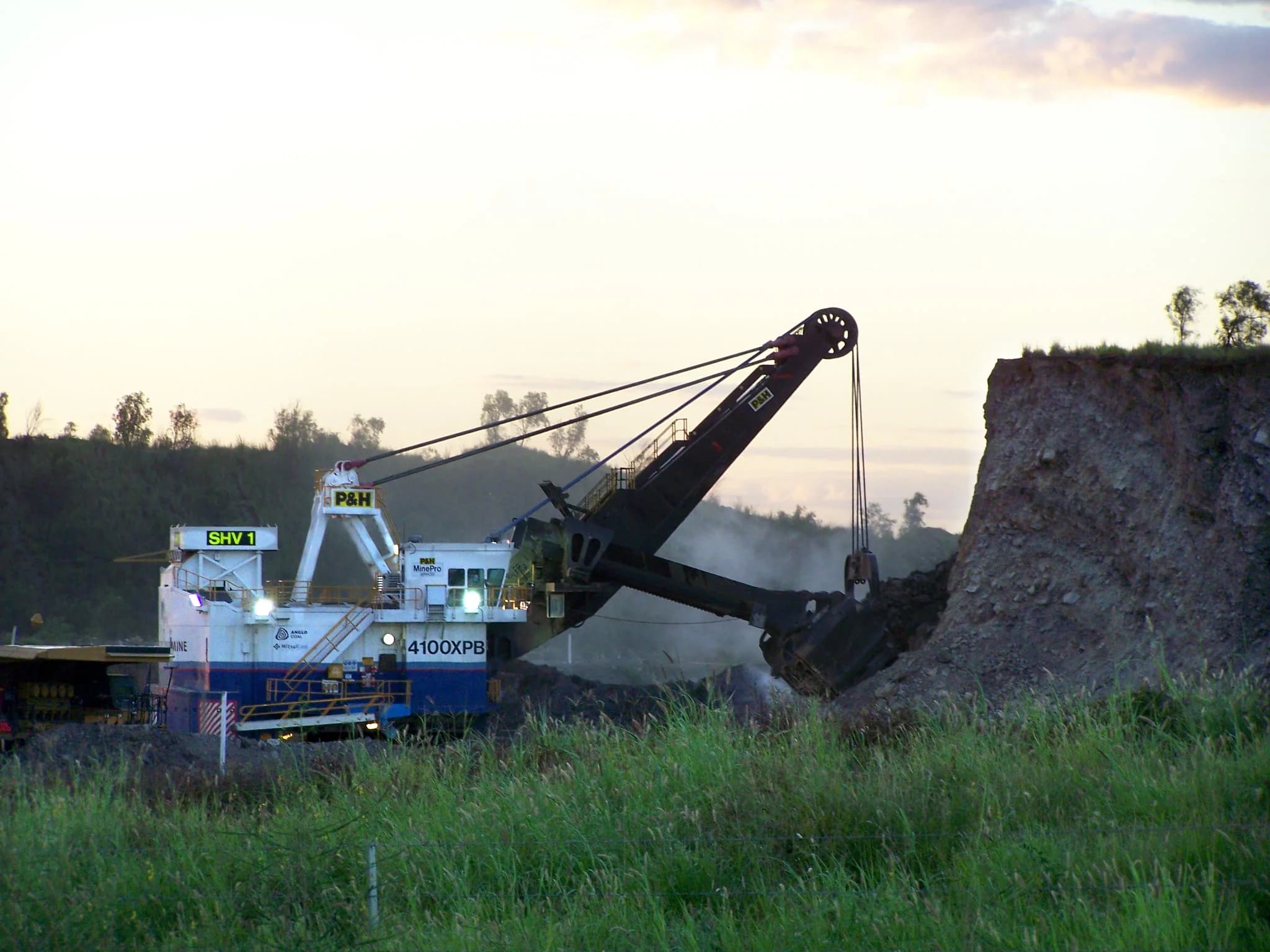

En palas eléctricas de gran envergadura (como P&H 4100 con motor de empuje y levante que demanda picos repetitivos de hasta 550 A–600 A durante el arranque de carga en roca dura), seleccionar un cable 350 kcmil sin considerar el factor a 50 °C provocará que la temperatura del conductor exceda los 105 °C, acelerando el envejecimiento térmico del aislamiento de EPR. Para estas faenas, la recomendación estándar en Buenavista del Cobre es 4/0 AWG o 350 kcmil en 15kV con monitoreo de temperatura continuo.

Resistencia mecánica ante roca volcánica y tránsito pesado

En las minas de pórfido de cobre de Sonora, la fragmentación de la voladura genera fragmentos angulosos de roca cuarcífera, dacitas y andesitas silicificadas que actúan con extrema abrasión sobre el lecho del banco.

Esfuerzos mecánicos críticos en la pala electromecánica

1. Arrastre e impacto por caída de roca: Durante la operación de carga de mineral, fragmentos desprendidos del talud pueden impactar directamente sobre la línea de arrastre. La cubierta exterior debe absorber el choque elásticamente sin transmitir la deformación al aislamiento primario.
2. Tensión en tambores de enrollamiento (Reeling): Las perforadoras rotativas y palas sobre orugas desplazan el cable mediante tambores hidráulicos de tensión constante. La fuerza axial no debe sobrepasar la tensión admisible del cobre (7.0 kg/mm² por sección total de cobre en fase).
3. Aplastamiento en cruces de caminos de acarreo: Un camión minero de tracción eléctrica de 400 toneladas vacío ejerce una presión sobre el terreno superior a 7.5 kg/cm², y cargado supera los 11.5 kg/cm². Ningún cable minero portátil está diseñado para soportar el paso directo de un neumático de 4 metros de diámetro (calibre 59/80R63).

Propiedades físicas de la cubierta exterior para tajos abiertos

Para soportar la agresividad del suelo sonorense, los compuestos de cubierta exterior cumplen con los valores más exigentes de la norma ASTM D470 / ICEA S-75-381:

• Resistencia a la tensión mínima: 2,400 psi (16.5 MPa).
• Elongación a la rotura: ≥ 400%.
• Resistencia al desgarro (Tear Resistance): ≥ 40 lbf/in (7.0 kN/m).
• Envejecimiento térmico acelerado (168 h a 100 °C): Retención mínima del 85% en resistencia a la tensión y 80% en elongación.

Especificación constructiva: Cable SHD-GC 15kV para faenas en Sonora

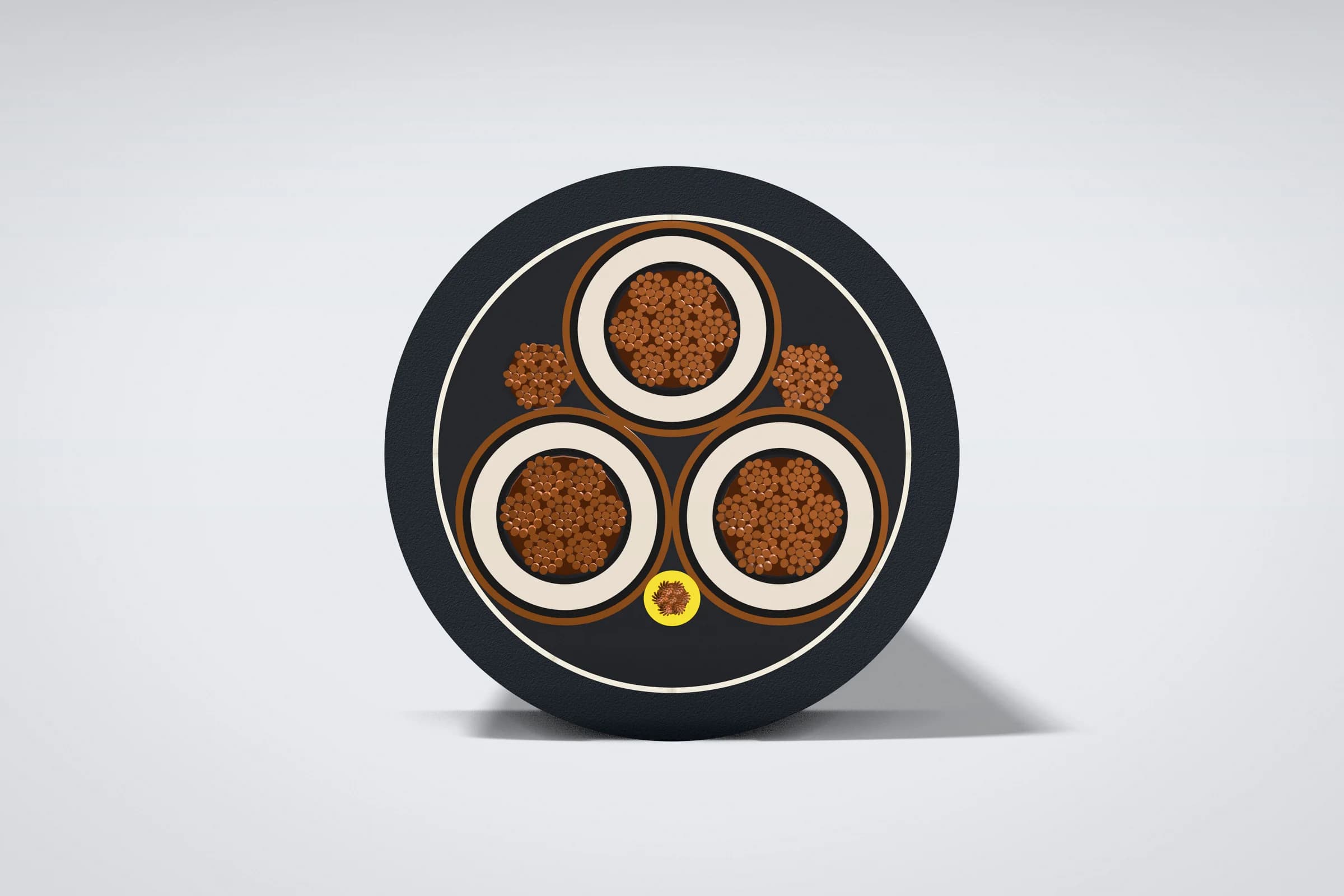

Para las líneas móviles de alimentación a palas electromecánicas y perforadoras de producción en el norte de México, la arquitectura constructiva recomendada comprende:

• 1. Conductores de Fase (x3): Cobre electrolítico recocido estañado Clase K (hilos de 0.25 mm) conforme a ASTM B33 y ASTM B172, asegurando máxima flexibilidad y disipación de calor.
• 2. Pantalla Semiconductora sobre Conductor: Compuesto termoestable extruido libre de microespacios que distribuye uniformemente las líneas de campo eléctrico radial.
• 3. Aislamiento Primario (90 °C): Caucho Etileno-Propileno (EPR) de alto gradiente con espesor nominal de 175 mils (4.45 mm para 15kV al 100% de aislamiento), resistente al efecto corona y descargas parciales (< 5 pC).
• 4. Pantalla Semiconductora sobre Aislamiento: Capa semiconductora termoestable firmemente adherida.
• 5. Pantalla Metálica Individual de Fase: Malla trenzada de alambres de cobre estañado entrelazados con cinta sintética (cobertura mínima 60%), garantizando retorno seguro de corrientes de fuga y potencial cero en superficie.
• 6. Conductores de Tierra de Protección (x2): Cobre estañado flexible ubicados simétricamente en intersticios para conexión equipotencial.
• 7. Conductor de Monitoreo Ground-Check (x1): Cobre estañado flexible con aislamiento de polipropileno amarillo de alta visibilidad, enlazado al relevador de verificación continua.
• 8. Cubierta Exterior Heavy-Duty: Polietileno Clorado (CPE) vulcanizado de doble capa con refuerzo textil intermedio, color negro de alta absorción UV (>2.5% Carbon Black) e impresión indeleble.

Buenas prácticas de tendido, inspección y mantenimiento en tajo

La vida útil de los cables móviles en Buenavista del Cobre y Cananea depende tanto de la calidad constructiva del cable como de las prácticas operativas en mina.

1. Gestión de cruces de caminos de acarreo

• Prohibición absoluta del tendido directo sobre rasante en caminos de acarreo activo.
• Arcos Pasacables Elevados: Utilizar estructuras de celosía de acero autosoportadas que garanticen un gálibo vertical libre no menor a 8.5 metros, permitiendo el tránsito holgado de camiones CAT 797F con caja levantada o tolvas de gran despeje.
• Pasacables de Poliuretano Modular: Para cruces de camionetas de supervisión o equipo ligero auxiliar, emplear canalizaciones de poliuretano industrial de alta densidad fijadas con pernos al lecho del camino.

2. Barcazas y trineos guía (cable sleds)

En las maniobras de cambio de banco de la pala, el cable debe desplazarse empleando un trineo de arrastre con rodillos de teflón o poliuretano acoplado al tren de rodaje de la máquina o traccionado por un tractor de orugas auxiliar. Nunca debe arrastrarse el cable formando bucles cerrados con radio de curvatura inferior al mínimo admisible: Rmin = 12 × Diámetro Exterior del Cable (De).

3. Protocolo de inspección termográfica infrarroja

• Frecuencia: Quincenal durante el invierno; semanal entre mayo y agosto.
• Condición de medición: Durante horas de máxima radiación solar combinada con alta carga eléctrica de la pala (12:00 a 15:00 hrs).
• ΔT ≤ 4 °C sobre el cuerpo del cable: Condición normal de operación.
• 5 °C ≤ ΔT ≤ 9 °C: Alerta amarilla; programar inspección en el siguiente cambio de turno por posible fisura en malla o degradación de semiconductor.
• ΔT ≥ 10 °C: Alerta roja; desenergizar inmediatamente según protocolo LOTO por riesgo de falso contacto o arco eléctrico.

4. Pruebas dieléctricas de campo según NOM-023-STPS

• Resistencia de Aislamiento: Medición con megóhmetro a 2,500 Vcc (para 2kV) o 5,000 Vcc (para 8kV/15kV) durante 1 minuto. El valor mínimo aceptable corregido a 20 °C debe superar los 1,000 MΩ·km.
• Prueba Dieléctrica VLF (Very Low Frequency): Aplicación de tensión alterna senoidal a 0.1 Hz a 3 × V0 durante 15 minutos en cables nuevos o reparados tras vulcanización en taller de mina.

Preguntas frecuentes (FAQ técnico)

¿Por qué se debe utilizar cable SHD-GC en lugar de Type G-GC para palas de media tensión?

El cable Type G-GC no cuenta con apantallamiento metálico ni semiconductor individual sobre los conductores de fase, lo que limita su uso seguro a tensiones de hasta 2,000 V. En palas eléctricas modernas que operan a 7,200 V, 8,400 V o 13,800 V, el cable SHD-GC es mandatorio porque su pantalla semiconductora y malla metálica en cada fase confina radialmente el campo electrostático, garantiza potencial cero en la cubierta exterior y drena corrientes de fuga a tierra, protegiendo al personal ante contactos accidentales.

¿Qué factor de corrección por temperatura ambiente se debe aplicar en Cananea?

Si la ficha técnica del fabricante reporta la corriente admisible con base en 40 °C, el factor de desclasificación para una temperatura de banco de 50 °C es aproximadamente 0.894. Si la especificación se basa en 30 °C (conforme a NOM-001-SEDE Tabla 310-15(b)(2)(a)), el factor es 0.816. Siempre debe verificarse la temperatura base de la tabla utilizada en el proyecto eléctrico.

¿Se pueden reparar las cubiertas dañadas por radiación UV mediante cintas vulcanizables en frío?

Para microfisuras extensivas debidas a fotooxidación UV en tramos mayores a 2 metros, las cintas en frío son solo una medida de emergencia temporal (<48 horas). La reparación definitiva exige el saneamiento de la zona afectada y la aplicación de vulcanizado en caliente con prensa hidráulica a 150 °C utilizando caucho de cloropreno o CPE virgen para restituir la impermeabilidad, la resistencia mecánica y las propiedades ignífugas.

¿Cuál es la vida útil esperada de un cable SHD-GC 15kV en operaciones de tajo abierto en Sonora?

Bajo condiciones de manejo estándar con trineos portacables, protección en cruces de caminos y desclasificación térmica adecuada, un cable SHD-GC de alta calidad con cubierta CPE Extra Heavy-Duty tiene una vida útil promedio de 3 a 5 años. En faenas donde se omite el uso de arcos pasacables y el cable sufre aplastamiento frecuente o sobrecalentamiento continuo por omitir la desclasificación a 50 °C, la vida útil puede reducirse a menos de 12 meses.

Soluciones de suministro para faenas en Sonora

En el catálogo técnico de cables para minería pesada se dispone de especificaciones completas para faenas en Sonora y el norte de México:

• Cables SHD-GC (2kV a 25kV): Conductores ultra-flexibles Clase K, aislamiento EPR de 90 °C y cubiertas reforzadas CPE/TPU resistentes al desierto y a la radiación UV.
• Cables Type G-GC y Type G (2,000V): Soluciones para bombas sumergibles de desagüe de tajo, subestaciones móviles y equipos de trituración primaria.

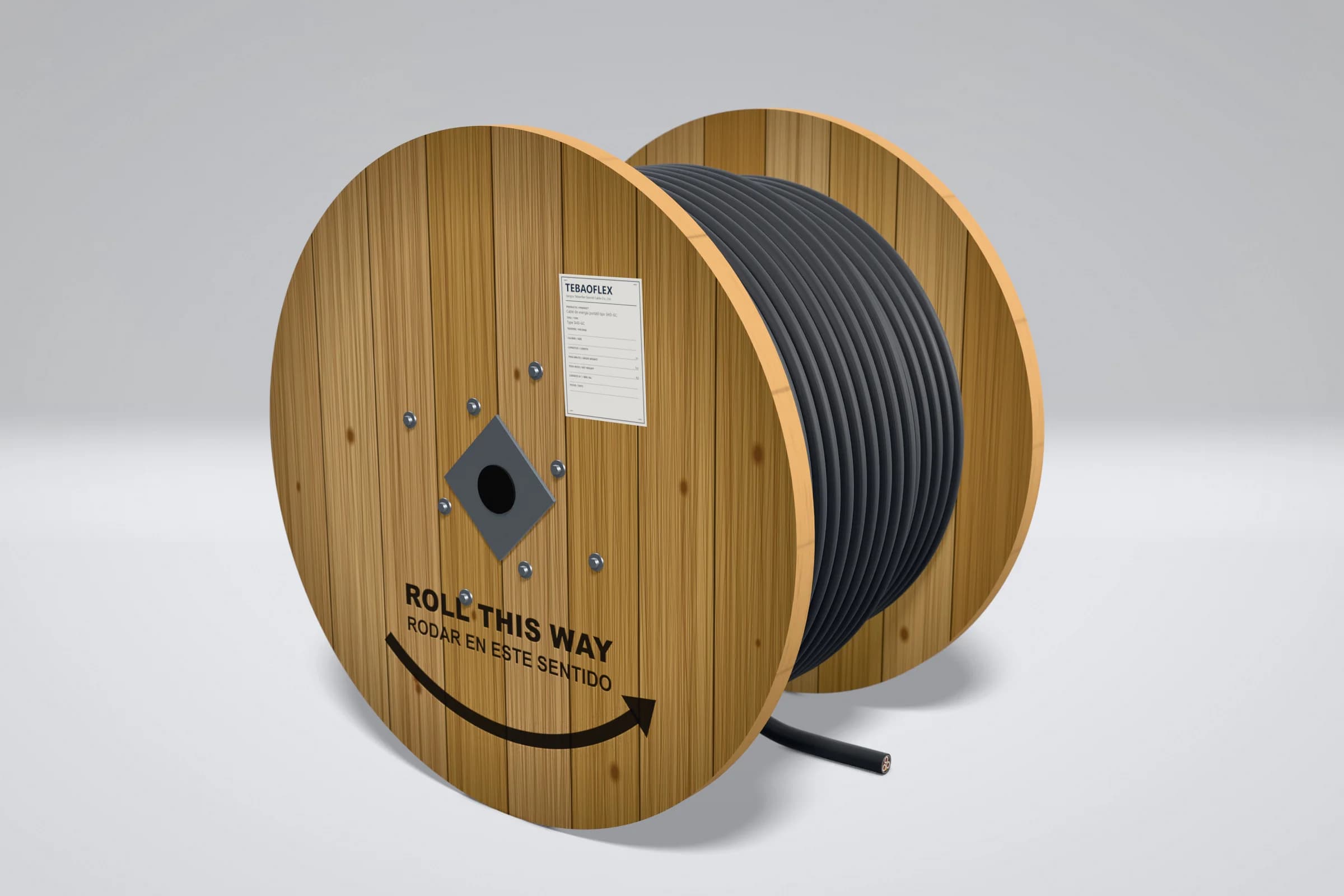

• Certificación y cumplimiento: Hojas de prueba de laboratorio (FAT), certificación MSHA, cumplimiento riguroso con NOM-001-SEDE-2012 y entregas en carretes de madera tratada NIMF-15 listos para faena en Hermosillo, Cananea, Caborca y Nacozari.

Para solicitar asesoría técnica de dimensionamiento térmico, memorias de cálculo de caída de tensión o cotizaciones para faenas en Sonora, visite la sección de contacto técnico de nuestra plataforma.
