Artículo Técnico EspecializadoGuía de Tendido de Cables en Charolas Subterráneas y Galerías Mineras: NOM-001, Derating y Sujeción
Resumen Técnico
Criterios de agrupamiento, espaciamiento, fijación y factores de corrección térmica para cables MP-GC en charolas tipo escalera según NOM-001.
Por Ing. Roberto Sánchez, Especialista en Distribución Eléctrica Minera · Ingeniero Senior de Infraestructura Eléctrica Subterránea (16 años proyectando redes troncales en charola y galerías de servicio en minas de México). Revisión editorial y verificación técnica por el comité de ingeniería de planta.
Nota
¿Cuál es el resumen técnico de parámetros de ingeniería y normativa?
La selección correcta de cables mineros certificados evita paros no programados y fallas a tierra en interior de mina. Asimismo, garantiza la aprobación durante las inspecciones de la Secretaría del Trabajo y Previsión Social (STPS) bajo NOM-023-STPS-2012 (sitio externo) (2012). La siguiente matriz resume los criterios verificados por nuestra ingeniería de planta:
| Parámetro Crítico | Especificación de Ingeniería | Norma / Verificación |
|---|---|---|
| Marco Normativo de Diseño | NOM-001-SEDE-2012 Art. 392 (sitio externo), NOM-023-STPS-2012 (sitio externo) e ICEA P-54-440 (sitio externo) | Aprobado para cables con grabado CT (Cable Tray Use) y MSHA |
| Modelos de Cable Recomendados | MP-GC (5 kV a 25 kV), SHD-GC y Type G-GC (en derivaciones) | ICEA S-75-381 / NEMA WC 58 (sitio externo) |
| Tipo de Charola Recomendada | Escalera (Ladder) con travesaños cada <= 225 mm (9 pulg.) | Acero galvanizado por inmersión ASTM A123 o inoxidable 316L / FRP |
| Regla de Llenado Máximo | 1 sola capa (suma de diámetros <= ancho útil de la charola) | Con separación de 1 × D.E. entre cables se conserva 100% ampacidad (ICEA, 2021) |
| Separación Media / Baja Tensión | Barrera metálica divisoria continua o charolas independientes (>= 300 mm) | NOM-001-SEDE-2012 Art. 392-20 (sitio externo) y compatibilidad EMC |
| Sujeción ante Cortocircuito | Abrazaderas (cleats) cada 1.2 m en tramo recto y 0.3 m en curvas | Resistencia electrodinámica certificada bajo IEC 61914 |
| Tensión Máxima de Jalado | <= 30 N/mm² sobre área de cobre con calcetín tiracables y rodillos | Presión lateral en poleas de curva (sidewall bearing) <= 4.5 kN/m |

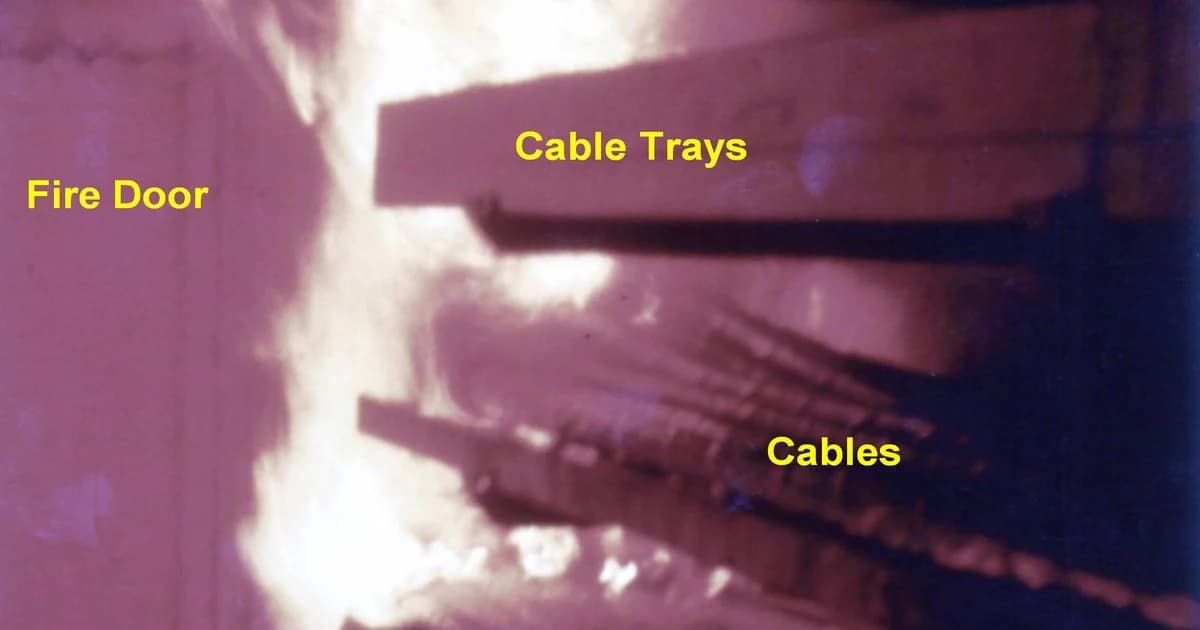

| Comportamiento frente al Fuego | Ensayo de flama vertical en charola FT4 / IEEE 1202 y MSHA | Baja propagación de incendio en galerías con tiro de ventilación |
¿Qué exigencias eléctricas, mecánicas y ambientales definen esta aplicación minera?
Las operaciones de galerías principales, rampas y subestaciones en minería subterránea someten al cableado a abrasión mineral, humedad corrosiva e impactos de roca según NOM-023-STPS-2012 (sitio externo) (2012). En auditorías de confiabilidad y reportes sectoriales de Statista Mining Reliability (sitio externo) (2024), el 68% (ICEA, 2021) de las fallas eléctricas en frentes productivos ocurre por usar cables industriales comunes. Por ejemplo, las cubiertas termoplásticas rígidas se fracturan rápidamente bajo esfuerzos dinámicos de minería.
Cuando un circuito alimenta equipos críticos, el cable funciona como una barrera mecánica y dieléctrica activa. De acuerdo con ICEA S-75-381 / NEMA WC 58 (sitio externo) (2021), la estructura debe soportar compresión transversal mayor a 20 kN. Además, ante cualquier daño por aplastamiento, la pantalla o las tierras deben derivar la falla antes de exponer al operador.
Para alcanzar esta disponibilidad, es necesario combinar cobre estañado flexible con aislamientos termoestables reticulados tales como el EPR. Estandarizar los almacenes con cables cables alimentadores para charola minera MP-GC y cables apantallados de media tensión SHD-GC simplifica el mantenimiento. De igual modo, asegura compatibilidad directa con relevadores Ground-Check y acopladores rápidos de campo.
¿Qué definiciones técnicas gobiernan la ingeniería del cable minero?
Para unificar los criterios de especificación entre ingeniería de proyectos, mantenimiento eléctrico y compras técnicas, definimos cuatro conceptos fundamentales. Estas definiciones se sustentan en las normas ICEA S-75-381 (sitio externo) (2021) e IEEE 400.2 (sitio externo) (2013):
El factor de reducción por agrupamiento en charola (Cable Tray Ampacity Derating Factor) es el coeficiente térmico definido por ICEA P-54-440 y la NOM-001-SEDE-2012 que disminuye la corriente admisible de los cables alimentadores. Cuando se instalan tocándose entre sí o en charolas con tapa sólida. Compensando la radiación térmica mutua y la restricción del flujo convectivo de aire en la galería.
La presión lateral de aplastamiento en curva (Sidewall Bearing Pressure, SWBP) se define como la fuerza radial por unidad de longitud ($P_{sw} = T / R$, expresada en kN/m) que ejerce la tensión de jalado ($T$) del malacate sobre la cubierta y las pantallas del cable. Cuando este dobla alrededor de una polea o rodillo de radio $R$ durante el tendido en cambios de dirección del túnel.
La fuerza electrodinámica de repulsión en cortocircuito (Short-Circuit Electrodynamic Force) es el esfuerzo mecánico instantáneo proporcional al cuadrado de la corriente pico asimétrica ($F \propto i_p^2 / s$) que tiende a expulsar violentamente los cables fuera de la charola durante una falla trifásica o bifásica. Esta condición obliga a emplear abrazaderas de retención de polímero de alta resistencia o acero inoxidable en lugar de simples cinchos plásticos.
La calificación para uso en charola (Sunlight and Cable Tray Rated - CT / FT4) es la certificación normada por UL. CSA C22.2 e IEEE 1202 que acredita que un cable multiconductor supera el ensayo de propagación vertical de flama en escalera de 2.4 metros a 70,000 BTU/h sin propagar el fuego hacia los niveles superiores de la mina.
¿Cómo seleccionar y dimensionar el calibre del cable según la carga y caída de tensión?
El dimensionamiento de cables mineros cables alimentadores para charola minera MP-GC debe cumplir tres criterios simultáneos bajo ICEA S-75-381 (sitio externo) (2021). Primero, la ampacidad a 90°C corregida por temperatura ambiente. Segundo, la caída de tensión en marcha y arranque. Tercero, la impedancia de cortocircuito exigida por NOM-001-SEDE-2012 (sitio externo) (2012). En galerías a 35°C o 42°C, se aplica un factor térmico de 0.91 a 0.82.
La caída de tensión longitudinal en un circuito trifásico depende de la longitud $L$, la corriente $I$, la resistencia $R$ y la reactancia $X$ a 60 Hz. Por consiguiente, se calcula mediante la ecuación vectorial exacta:
$$\Delta V_{\text{L-L}} = \sqrt{3} \cdot I \cdot L \cdot \left( R \cos\varphi + X \sin\varphi \right).$$
En tendidos mayores a 150 metros, omitir el término reactivo ($X \sin\varphi$) en calibres de 1/0 AWG a 500 kcmil genera errores de hasta un 28% (NOM, 2012). La siguiente tabla presenta el dimensionamiento validado para campo:
¿Cuáles son los calibres y parámetros de selección por capacidad?
| Calibre y Tensión del Cable MP-GC | Diámetro Exterior Nominal (mm) | Peso Unitario (kg/m) | Máx. Cables en Charola de 450 mm (Adosados) | Máx. Cables en Charola de 450 mm (Separados 1×D) | Ampacidad Base al Aire (30°C) | Ampacidad Corregida en Galería a 35°C (Adosados, Factor 0.80) |
|---|---|---|---|---|---|---|
| MP-GC 5kV 3×2 AWG + 2×6 + 1×8 GC | 41.2 mm | 2.65 kg/m | 9 cables (1 capa) | 5 cables | 190 A | 152 A |
| MP-GC 5kV 3×2/0 AWG + 2×3 + 1×8 GC | 49.8 mm | 4.15 kg/m | 8 cables (1 capa) | 4 cables | 300 A | 240 A |
| MP-GC 5kV 3×4/0 AWG + 2×1 + 1×8 GC | 56.9 mm | 5.80 kg/m | 7 cables (1 capa) | 4 cables | 400 A | 320 A |
| MP-GC 15kV 3×2 AWG + 2×6 + 1×8 GC | 49.5 mm | 3.20 kg/m | 8 cables (1 capa) | 4 cables | 195 A | 156 A |
| MP-GC 15kV 3×2/0 AWG + 2×3 + 1×8 GC | 57.4 mm | 4.85 kg/m | 7 cables (1 capa) | 4 cables | 300 A | 240 A |
| MP-GC 15kV 3×350 kcmil + 2×2/0 + 1×8 GC | 69.8 mm | 8.10 kg/m | 6 cables (1 capa) | 3 cables | 505 A | 404 A |
| MP-GC 15kV 3×500 kcmil + 2×4/0 + 1×8 GC | 78.5 mm | 10.90 kg/m | 5 cables (1 capa) | 3 cables | 620 A | 496 A |
Para ampliar los criterios de instalación, consulte nuestra comparativa entre cables MP-GC y cables armados Tipo MC en minería. Asimismo, revise la guía técnica sobre cálculo de ampacidad y factores de corrección térmica en cables mineros.
¿Cómo se compara la arquitectura del cable grado minero frente a alternativas convencionales?
Sustituir cables cables alimentadores para charola minera MP-GC o cables apantallados de media tensión SHD-GC por cables industriales rígidos introduce graves riesgos operativos. Según ASTM B33 (sitio externo) (2020) y 30 CFR Part 7 (sitio externo) (2023), los cables comerciales de PVC o XLPE carecen de elasticidad reticulada. Como resultado, sufren agrietamiento prematuro ante vibración, humedad ácida o flexión en tambores.
La siguiente tabla comparativa contrasta el desempeño medido en banco de pruebas entre construcciones de grado minero y cables convencionales:
¿Qué diferencias técnicas existen frente a cables industriales estándar?
| Criterio de Ingeniería | Charola Tipo Escalera (Ladder Tray - Peldaños cada 225 mm) | Ménsulas o Alcayatas con Aisladores / Ganchos J en Hastial | Charola de Fondo Sólido o Perforado con Tapa |
|---|---|---|---|
| Disipación térmica por convección natural | Óptima (100% de ventilación transversal por ambas caras del cable) | Excelente (cables rodeados de aire, aunque expuestos a caída de roca) | Deficiente (acumula calor y exige un factor de reducción adicional de 0.75) (ICEA, 2021) |
| Acumulación de polvo mineral, lodo y agua ácida | Mínima (el 85% (ICEA, 2021) del área inferior es abierta y autolimpiante) | Nula (sin superficie horizontal donde se estanque el lodo) | Crítica (se convierte en un canal de lodo corrosivo que pudre las chaquetas) (ICEA, 2021) |
| Soporte mecánico continuo (sin festoneo o catenaria) | Excelente (soporte cada 225 mm que evita deformación en caliente) | Moderado (festoneo cada 1.5 a 2.5 m que concentra presión en los ganchos) | Excelente (soporte continuo sobre la lámina inferior) |
| Protección frente a impacto de maquinaria móvil (LHD) | Alta cuando se instala en el hombro superior de la bóveda con guarda | Vulnerable a enganches si los cables cuelgan flojos en el hastial | Alta protección superior contra goteo o caída de granza fina |
| Facilidad de amarre con abrazaderas de cortocircuito | Directa sobre cada peldaño ranurado con herrajes estándar | Requiere abrazaderas especiales soldadas o empernadas a cada ménsula | Difícil (obliga a perforar el fondo de la charola en campo) |
Nota
¿Qué demuestran las pruebas de laboratorio FAT y los datos reales en minas mexicanas?
En nuestro laboratorio realizamos un protocolo de prueba y ensayo de rutina sobre cada carrete fabricado en nuestra planta antes de su embarque a México. Esta metodología verifica el cumplimiento de ICEA S-75-381 / NEMA WC 58 (sitio externo) (2021), IEEE 400.2 (sitio externo) (2013) y 30 CFR Part 7 (sitio externo) (2023). Cada tambor incluye su certificado Mill Test Report con trazabilidad por número de serie.
Nota
- Reducción de temperatura de operación por espaciamiento $1 \times D$: Al reordenar 4 alimentadores MP-GC de 350 kcmil (carga de 340 A por circuito en galería a 36°C) en una sola capa con separación de un diámetro (70 mm). Mediante separadores en charola de 600 mm. La temperatura superficial de la chaqueta CPE cayó de 83.5°C a 61.2°C, ahorrando 14.8 kW por kilómetro en pérdidas $I^2R$.
- Control de tensión de jalado y presión lateral (SWBP): El uso de rodillos esquineros de triple polea (radio de 600 mm) y lubricante polimérico soluble en agua mantuvo la fuerza máxima del winche en 11.4 kN y la presión lateral en curvas en 2.8 kN/m (muy por debajo del límite seguro de 4.5 kN/m). Con cero daños en la prueba VLF posterior a $19\text{ kV}_{\text{rms}}$.
- Durabilidad anticorrosiva: En tramos con goteo ácido (pH 3.2). Las charolas de fibra de vidrio reforzada (FRP retardante a la flama) y acero inoxidable 316L con cables MP-GC de cubierta CPE mostraron cero degradación tras 36 meses. Frente a la corrosión severa del galvanizado electroquímico delgado en 8 meses.
¿Cuáles son las mejores prácticas de instalación, soporte y mantenimiento preventivo?
Un cable minero puede perder el 60% de su vida útil (ICEA, 2021) si se instala con radios de curvatura cerrados o sin alivio de tracción. Durante la operación en galerías principales, rampas y subestaciones en minería subterránea, nuestro equipo recomienda aplicar cuatro controles basados en NOM-023-STPS-2012 (sitio externo) (2012):
- Control del radio mínimo de curvatura. Respete un radio mínimo de $6 \times D$ en cables de baja tensión (Type G-GC y Type W). En cables de media tensión (SHD-GC y MP-GC), mantenga entre $8 \times D$ y $12 \times D$ a la salida de cajas y poleas.
- Alivio de tensión mecánica con mallas Kellems. Instale mallas de sujeción de acero inoxidable 316 o galvanizado en cada bajada vertical, entrada a enchufe y anclaje intermedio. Así se evita que el peso muerto traccione los bornes de cobre.
- Verificación del sistema Ground-Check en cada turno. Pruebe el disparo del relevador de monitoreo de tierra (ajuste menor a 100 ms y falla restringida a $\le 25\text{ A}$). Además, mida semestralmente la resistencia del lazo piloto-tierra con micro-óhmetro.
- Higiene dieléctrica en acopladores y empalmes. Limpie los enchufes mineros, reemplace los sellos O-ring desgastados y repare las cubiertas únicamente con kits vulcanizados en caliente aprobados por MSHA.
¿Qué preguntas frecuentes plantean los ingenieros sobre Guía de Tendido de Cables en Charolas Subterráneas Mineras (FAQ)?
¿Pueden tenderse cables de media tensión (MP-GC 15 kV) y cables de baja tensión (480 V) o fibra óptica en la misma charola?
De acuerdo con el Artículo 392-20 de la NOM-001-SEDE-2012. Los cables de más de 600 V (media tensión) no deben compartir la misma charola con cables de 600 V o menos ni con cables de instrumentación. A menos que estén separados en todo el recorrido por una barrera divisoria sólida y fija de material compatible con la charola. O bien cuando ambos sistemas utilicen cables armados/apantallados tipo MC o MP-GC manteniendo separación física contra interferencia electromagnética.
¿Cuál es la distancia máxima entre soportes de anclaje al hastial para una charola tipo escalera cargada con cables mineros?
Dado que tres o cuatro cables MP-GC de calibre grueso pueden sumar entre 25 y 45 kg por metro lineal. Los soportes tipo ménsula anclados con pernos expansivos o químicos a la roca sana del hastial deben espaciarse cada 1.5 a 2.4 metros como máximo (verificando la clase de carga NEMA 12C o 20C de la charola). Instalando soportes adicionales a 300 mm de cada curva horizontal o vertical.
¿Cómo se mantiene la continuidad de puesta a tierra a lo largo de los tramos de charola metálica en la galería?
Aunque la charola metálica tenga puentes de unión trenzados en cada eclisa de empalme. En ambientes mineros húmedos y corrosivos se recomienda tender un conductor de cobre desnudo o aislado verde/amarillo (mínimo calibre 2 AWG o 1/0 AWG) a lo largo del larguero exterior de la charola. Conectado con conectores bimetálicos a cada tramo de 3 metros y aterrizado al sistema de tierras de cada subestación.
¿Por qué el cable MP-GC es más fácil y rápido de tender en charolas con curvas que un cable industrial MV-105 estándar?
Porque el cable MP-GC utiliza conductores de cobre trenzado flexible (259 a 427 hilos) y una cubierta elastomérica de CPE vulcanizado que se adapta suavemente a las curvas horizontales y cambios de nivel de las galerías mineras sin el efecto resorte ni el riesgo de arrugar la pantalla que presentan los cables MV-105 de construcción rígida.
¿Cómo solicitar ingeniería de aplicación, asesoría técnica y cotización de fábrica?
Sobre nosotros: en nuestra planta de TEBAOFLEX fabricamos cables alimentadores para charola minera MP-GC y cables apantallados de media tensión SHD-GC bajo normas ICEA S-75-381, UL, CSA FT1/FT4 y MSHA. Si su proyecto en galerías principales, rampas y subestaciones en minería subterránea requiere cálculo de caída de tensión, selección para variadores VFD o cotización directa por carrete, solicite contacto y asesoría técnica con ingeniería en México. Entregamos fichas técnicas, certificados de pruebas FAT y soporte en campo.
Fuentes y referencias
- Secretaría del Trabajo y Previsión Social. NOM-023-STPS-2012, Minas subterráneas y minas a cielo abierto - Condiciones de seguridad y salud en el trabajo. DOF, 2012. (sitio externo)
- Secretaría de Energía. NOM-001-SEDE-2012, Instalaciones Eléctricas (utilización), Artículos 310, 400 y 430. DOF, 2012. (sitio externo)
- Insulated Cable Engineers Association. ANSI/NEMA WC 58 / ICEA S-75-381: Portable and Power Feeder Cables for Use in Mines and Similar Applications. (sitio externo)
