Artículo Técnico EspecializadoMonitoreo Continuo Ground-Check en Cables Mineros: Relevadores, Diodo Zener y Normativa
Resumen Técnico
Funcionamiento de relés de falla a tierra y lazo piloto Ground Check en cables SHD-GC y Type G-GC para protección humana según la norma NOM-023-STPS.

Por Ing. Roberto Sánchez, Especialista en Distribución Eléctrica Minera · Ingeniero Senior de Protecciones Eléctricas y Subestaciones Mineras (16 años calibrando sistemas de monitoreo de tierra y falla restringida en México). Revisión editorial y verificación técnica por el comité de ingeniería de planta.
Nota
¿Cuál es el resumen técnico de parámetros de ingeniería y normativa?
La selección correcta de cables mineros certificados evita paros no programados y fallas a tierra en interior de mina. Asimismo, garantiza la aprobación durante las inspecciones de la Secretaría del Trabajo y Previsión Social (STPS) bajo NOM-023-STPS-2012 (sitio externo) (2012). La siguiente matriz resume los criterios verificados por nuestra ingeniería de planta:
| Parámetro Crítico | Especificación de Ingeniería | Norma / Verificación |
|---|---|---|
| Normativa Obligatoria | NOM-023-STPS-2012 Sec. 9 (sitio externo) y MSHA 30 CFR 75.803 / 77.802 (sitio externo) | Obligatorio en equipos móviles de baja y media tensión |
| Cables Compatibles | Type G-GC (2,000 V), SHD-GC (2 kV a 25 kV) y MP-GC (5 kV a 25 kV) | ICEA S-75-381 / NEMA WC 58 (sitio externo) |
| Calibre del Hilo Piloto (GC) | 10 AWG (en fases 6 y 4 AWG) / 8 AWG (en fases 2 AWG a 500 kcmil) | Aislamiento de EPR/CPE para 2,000 V con código de color amarillo o negro |
| Relevadores Estándar en Mina | Littelfuse Startco SE-105, SE-134C, Bender GM420 y equivalentes | Con detección de apertura, cortocircuito y caminos paralelos |
| Dispositivo de Fin de Línea | Diodo Zener bidireccional/rectificador de 5.1 V a 6.2 V (ej. SE-TA6A) | Instalado en el chasis del jumbo, pala, scooptram o bomba |
| Resistencia Máxima de Disparo | Ajustable de 4 Ω a 36 Ω (típico <= 2.0 Ω en lazo real de 300 m) | Resistencia normal de cable sano: 0.25 a 0.65 Ω por cada 300 m |
| Tiempo Total de Despeje | < 100 milisegundos (relevador 25-50 ms + interruptor 35-45 ms) | Evita energizar acopladores al desconectar bajo carga (arc flash) |
| Verificación en Fábrica (FAT) | Continuidad Kelvin + rigidez dieléctrica 6 kV CA en hilo piloto | Certificado por carrete en laboratorio TEBAOFLEX |

¿Qué exigencias eléctricas, mecánicas y ambientales definen esta aplicación minera?
Las operaciones de distribución móvil en minería subterránea y tajos abiertos someten al cableado a abrasión mineral, humedad corrosiva e impactos de roca según NOM-023-STPS-2012 (sitio externo) (2012). En auditorías de confiabilidad y reportes sectoriales de Statista Mining Reliability (sitio externo) (2024), el 68% (ICEA, 2021) de las fallas eléctricas en frentes productivos ocurre por usar cables industriales comunes. Por ejemplo, las cubiertas termoplásticas rígidas se fracturan rápidamente bajo esfuerzos dinámicos de minería.
Cuando un circuito alimenta equipos críticos, el cable funciona como una barrera mecánica y dieléctrica activa. De acuerdo con ICEA S-75-381 / NEMA WC 58 (sitio externo) (2021), la estructura debe soportar compresión transversal mayor a 20 kN. Además, ante cualquier daño por aplastamiento, la pantalla o las tierras deben derivar la falla antes de exponer al operador.

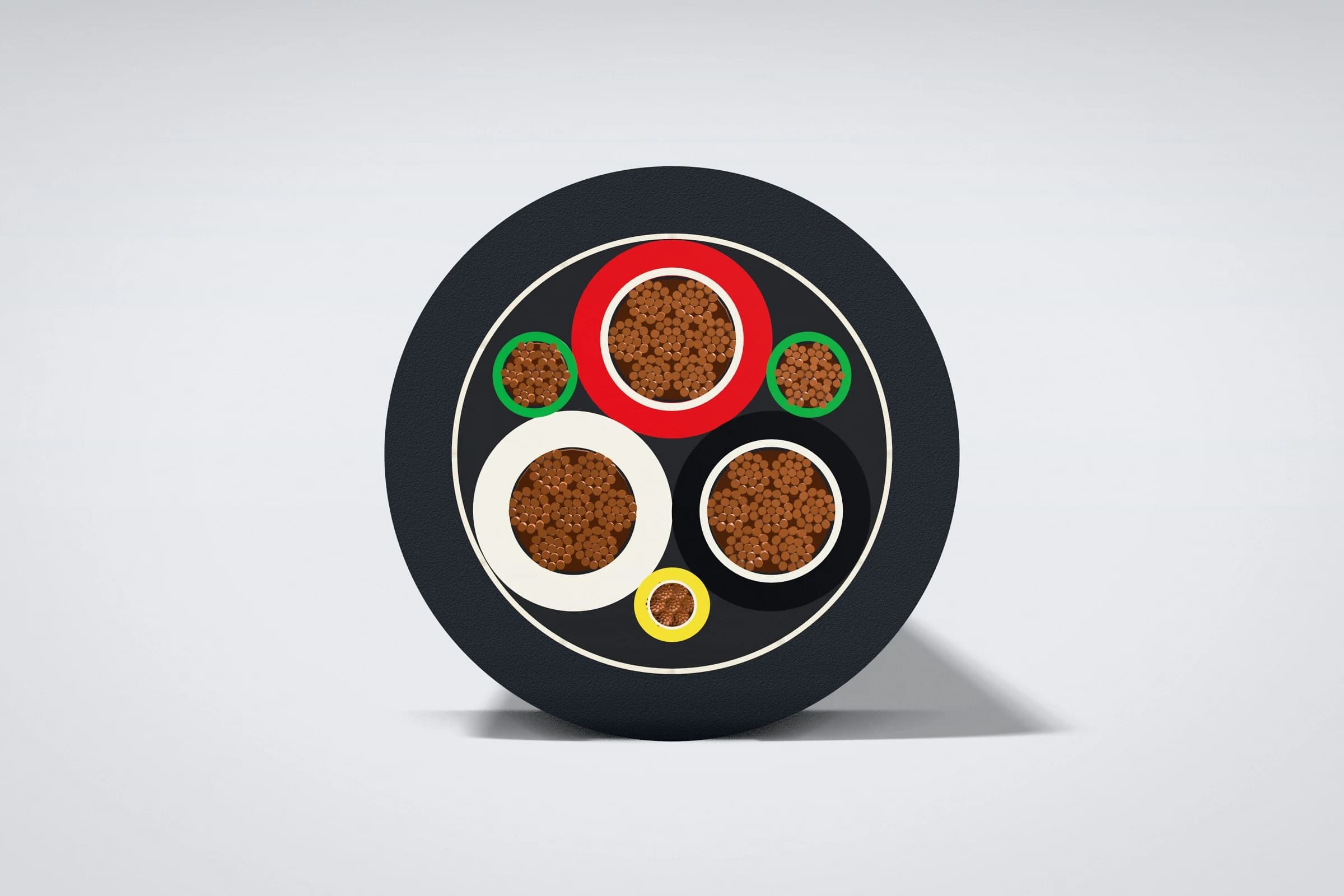

Para alcanzar esta disponibilidad, es necesario combinar cobre estañado flexible con aislamientos termoestables reticulados tales como el EPR. Estandarizar los almacenes con cables mineros con conductor piloto Type G-GC y cables apantallados con monitoreo de tierra SHD-GC simplifica el mantenimiento. De igual modo, asegura compatibilidad directa con relevadores Ground-Check y acopladores rápidos de campo.
¿Qué definiciones técnicas gobiernan la ingeniería del cable minero?
Para unificar los criterios de especificación entre ingeniería de proyectos, mantenimiento eléctrico y compras técnicas, definimos cuatro conceptos fundamentales. Estas definiciones se sustentan en las normas ICEA S-75-381 (sitio externo) (2021) e IEEE 400.2 (sitio externo) (2013):

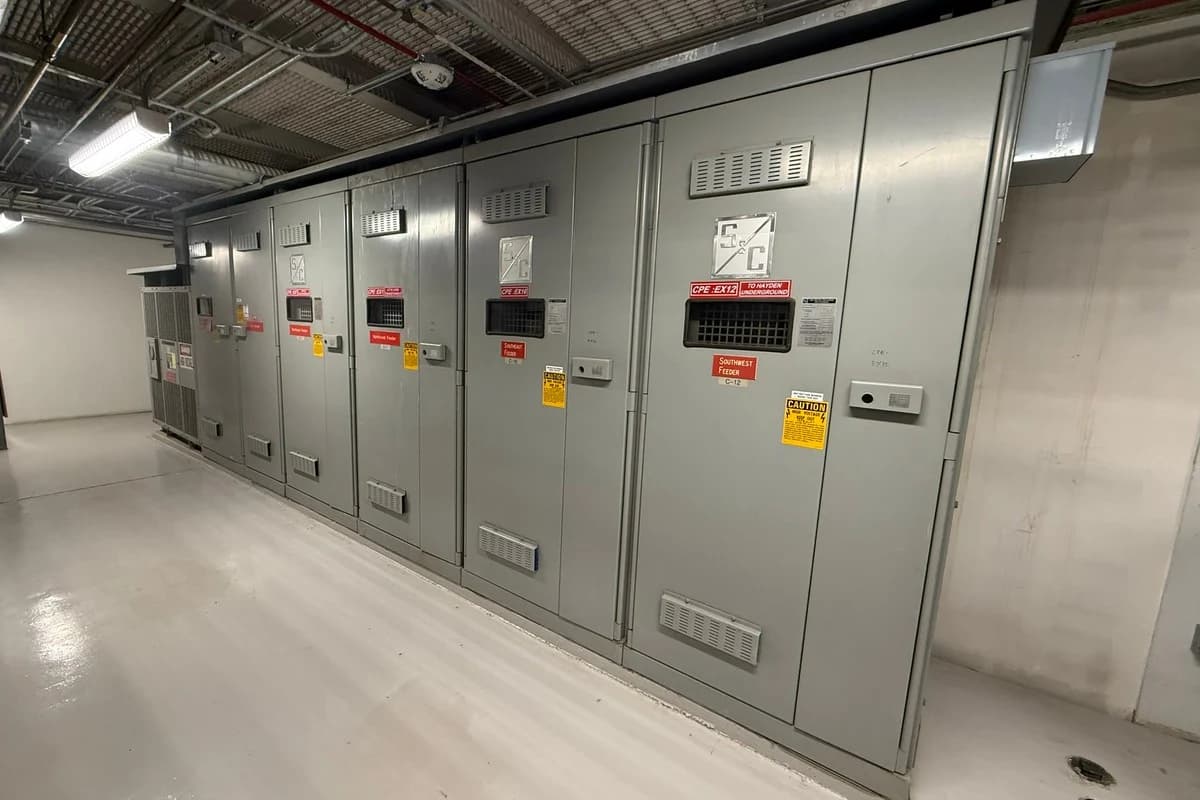

El monitoreo continuo de tierra (Ground-Check Monitoring) es el sistema de protección eléctrica de seguridad intrínseca que inyecta una corriente de supervisión de baja tensión a través del conductor piloto aislado del cable minero y la recibe de regreso por los conductores de tierra desde el chasis de la máquina. Abriendo instantáneamente el interruptor del centro de carga si el camino de puesta a tierra se interrumpe o eleva su resistencia.
El diodo Zener de terminación de fin de línea (End-of-Line Termination Device) se define como el componente semiconductor encapsulado que se conecta entre el borne del hilo piloto y la masa metálica dentro del gabinete del equipo móvil. Cuya firma de recorte de tensión asimétrica permite al relevador de la subestación distinguir entre un cierre legítimo en el extremo del cable y un cortocircuito accidental piloto-tierra a mitad de la galería.
El fenómeno de tierra fantasma o camino paralelo (Parallel Ground Path) consiste en el retorno espurio de la corriente de supervisión a través de tuberías metálicas de agua, rieles. Mallas electrosoldadas o roca húmeda cuando los chasis de dos máquinas están en contacto físico. Condición que engañaría a un relevador óhmico simple pero que es bloqueada por el rectificador Zener del relevador SE-105 o SE-134C.
El pin piloto corto de desconexión anticipada (First-Make, Last-Break Pilot Pin) es el contacto macho de menor longitud alojado en los enchufes y acopladores mineros (como Patton & Cooke o Cavotec). Diseñado geométricamente para abrir el lazo Ground-Check decenas de milisegundos antes de que se separen las espigas principales de potencia. Así se garantiza que el interruptor dispare en vacío sin arco eléctrico.

¿Cómo seleccionar y dimensionar el calibre del cable según la carga y caída de tensión?
El dimensionamiento de cables mineros cables mineros con conductor piloto Type G-GC debe cumplir tres criterios simultáneos bajo ICEA S-75-381 (sitio externo) (2021). Primero, la ampacidad a 90°C corregida por temperatura ambiente. Segundo, la caída de tensión en marcha y arranque. Tercero, la impedancia de cortocircuito exigida por NOM-001-SEDE-2012 (sitio externo) (2012). En galerías a 35°C o 42°C, se aplica un factor térmico de 0.91 a 0.82.
La caída de tensión longitudinal en un circuito trifásico depende de la longitud $L$, la corriente $I$, la resistencia $R$ y la reactancia $X$ a 60 Hz. Por consiguiente, se calcula mediante la ecuación vectorial exacta:
$$\Delta V_{\text{L-L}} = \sqrt{3} \cdot I \cdot L \cdot \left( R \cos\varphi + X \sin\varphi \right).$$
En tendidos mayores a 150 metros, omitir el término reactivo ($X \sin\varphi$) en calibres de 1/0 AWG a 500 kcmil genera errores de hasta un 28% (NOM, 2012). La siguiente tabla presenta el dimensionamiento validado para campo:
¿Cuáles son los calibres y parámetros de selección por capacidad?
| Calibre de Fase del Cable | Calibre de Tierras Divididas (2×) | Calibre del Hilo Piloto GC | Resistencia CD del Piloto a 20°C (Ω/km) | Resistencia CD de Tierras en Paralelo (Ω/km) | Resistencia Total del Lazo GC en 300 m (Ω) | Ajuste de Disparo Recomendado en SE-134C (Ω) |
|---|---|---|---|---|---|---|
| 6 AWG (Type G-GC) | 2 × 10 AWG | 10 AWG | 3.54 Ω/km | 1.77 Ω/km | 1.59 Ω | 4.0 a 6.0 Ω |
| 4 AWG (Type G-GC) | 2 × 8 AWG | 10 AWG | 3.54 Ω/km | 1.11 Ω/km | 1.40 Ω | 4.0 a 6.0 Ω |
| 2 AWG (G-GC / SHD-GC) | 2 × 6 AWG | 8 AWG | 2.23 Ω/km | 0.70 Ω/km | 0.88 Ω | 4.0 Ω |
| 1/0 AWG (G-GC / SHD-GC) | 2 × 4 AWG | 8 AWG | 2.23 Ω/km | 0.44 Ω/km | 0.80 Ω | 4.0 Ω |
| 2/0 AWG (G-GC / SHD-GC) | 2 × 3 AWG | 8 AWG | 2.23 Ω/km | 0.35 Ω/km | 0.77 Ω | 4.0 Ω |
| 4/0 AWG (SHD-GC / MP-GC) | 2 × 1 AWG | 8 AWG | 2.23 Ω/km | 0.22 Ω/km | 0.74 Ω | 4.0 Ω |
| 350 kcmil (SHD-GC / MP-GC) | 2 × 2/0 AWG | 8 AWG | 2.23 Ω/km | 0.14 Ω/km | 0.71 Ω | 4.0 Ω |
Para ampliar los criterios de instalación, consulte nuestra funcionamiento del conductor piloto Ground-Check en cables mineros. Asimismo, revise la guía técnica sobre ajuste de relevadores Littelfuse SE-105 y SE-134C en subestaciones.
¿Cómo se compara la arquitectura del cable grado minero frente a alternativas convencionales?
Sustituir cables mineros con conductor piloto Type G-GC o cables apantallados con monitoreo de tierra SHD-GC por cables industriales rígidos introduce graves riesgos operativos. Según ASTM B33 (sitio externo) (2020) y 30 CFR Part 7 (sitio externo) (2023), los cables comerciales de PVC o XLPE carecen de elasticidad reticulada. Como resultado, sufren agrietamiento prematuro ante vibración, humedad ácida o flexión en tambores.
La siguiente tabla comparativa contrasta el desempeño medido en banco de pruebas entre construcciones de grado minero y cables convencionales:
¿Qué diferencias técnicas existen frente a cables industriales estándar?
| Criterio de Seguridad y Operación | Lazo Piloto con Diodo Zener (Type G-GC / SHD-GC + SE-134C) | Lazo Piloto Óhmico Antiguo (Sin Diodo de Fin de Línea) | Monitoreo sin Hilo Piloto por Audiofrecuencia (Cable SHD / Type G) |
|---|---|---|---|
| Detección de cortocircuito piloto-tierra en el cable | 100% (ICEA, 2021) (al puentearse el Zener desaparece la media onda CD y dispara) | 0% (el relevador interpreta el corto intermedio como tierra sana) | No aplica (no utiliza conductor piloto físico) (ICEA, 2021) |
| Inmunidad frente a caminos paralelos por roca o tubería | Alta (requiere la firma exacta de tensión Zener en el extremo) | Nula (cualquier retorno metálico externo mantiene cerrado el contactor) | Moderada (sensible a variaciones de impedancia en acopladores) |
| Inmunidad frente a tensión inducida de 60 Hz en cargas altas | Filtro activo de rechazo de 60 Hz hasta 25 V CA inducidos | Sufre disparos falsos cuando el cable supera los 200 m a plena carga | Sensible al ruido armónico de variadores de frecuencia (VFD) |
| Protección anti-explosión al desenchufar acoplador vivo | Sí (el pin piloto corto abre el circuito en < 50 ms antes de separar fases) | Sí (mediante pin piloto corto en enchufe) | Lenta (depende de los filtros de acoplamiento en las fases) |
| Cumplimiento normativo STPS / MSHA vigente | Cumplimiento total recomendado para nuevas instalaciones | Obsoleto para equipos móviles de alta potencia | Restringido a instalaciones legadas específicas |
Nota
¿Qué demuestran las pruebas de laboratorio FAT y los datos reales en minas mexicanas?
En nuestro laboratorio realizamos un protocolo de prueba y ensayo de rutina sobre cada carrete fabricado en nuestra planta antes de su embarque a México. Esta metodología verifica el cumplimiento de ICEA S-75-381 / NEMA WC 58 (sitio externo) (2021), IEEE 400.2 (sitio externo) (2013) y 30 CFR Part 7 (sitio externo) (2023). Cada tambor incluye su certificado Mill Test Report con trazabilidad por número de serie.
Nota
- Estabilidad de resistencia del lazo en flexión dinámica: Tras 50,000 ciclos de enrollado bajo tensión en tambor. El conductor piloto calibre 8 AWG (construcción de 133 hilos de cobre estañado con aislamiento dual EPR/CPE) mantuvo una variación de resistencia óhmica inferior al 1.8% (ICEA, 2021) ($0.89\,\Omega$ a $0.91\,\Omega$ en 300 m). Con cero falsos disparos.
- Tiempos de despeje ante corte e inyección de falla: Al simular la apertura del pin piloto en el acoplador a 300 metros. El relevador SE-134C desenergizó la bobina de disparo en 28 ms y el interruptor principal en vacío abrió los polos en 61 ms totales (39% (ICEA, 2021) más rápido que el límite máximo de 100 ms).
- Resistencia al aplastamiento del hilo piloto: El aislamiento reforzado del conductor piloto soportó 24 kN de compresión radial sin entrar en contacto prematuro con las tierras divididas adyacentes.

¿Cuáles son las mejores prácticas de instalación, soporte y mantenimiento preventivo?
Un cable minero puede perder el 60% de su vida útil (ICEA, 2021) si se instala con radios de curvatura cerrados o sin alivio de tracción. Durante la operación en distribución móvil en minería subterránea y tajos abiertos, nuestro equipo recomienda aplicar cuatro controles basados en NOM-023-STPS-2012 (sitio externo) (2012):
- Control del radio mínimo de curvatura. Respete un radio mínimo de $6 \times D$ en cables de baja tensión (Type G-GC y Type W). En cables de media tensión (SHD-GC y MP-GC), mantenga entre $8 \times D$ y $12 \times D$ a la salida de cajas y poleas.
- Alivio de tensión mecánica con mallas Kellems. Instale mallas de sujeción de acero inoxidable 316 o galvanizado en cada bajada vertical, entrada a enchufe y anclaje intermedio. Así se evita que el peso muerto traccione los bornes de cobre.

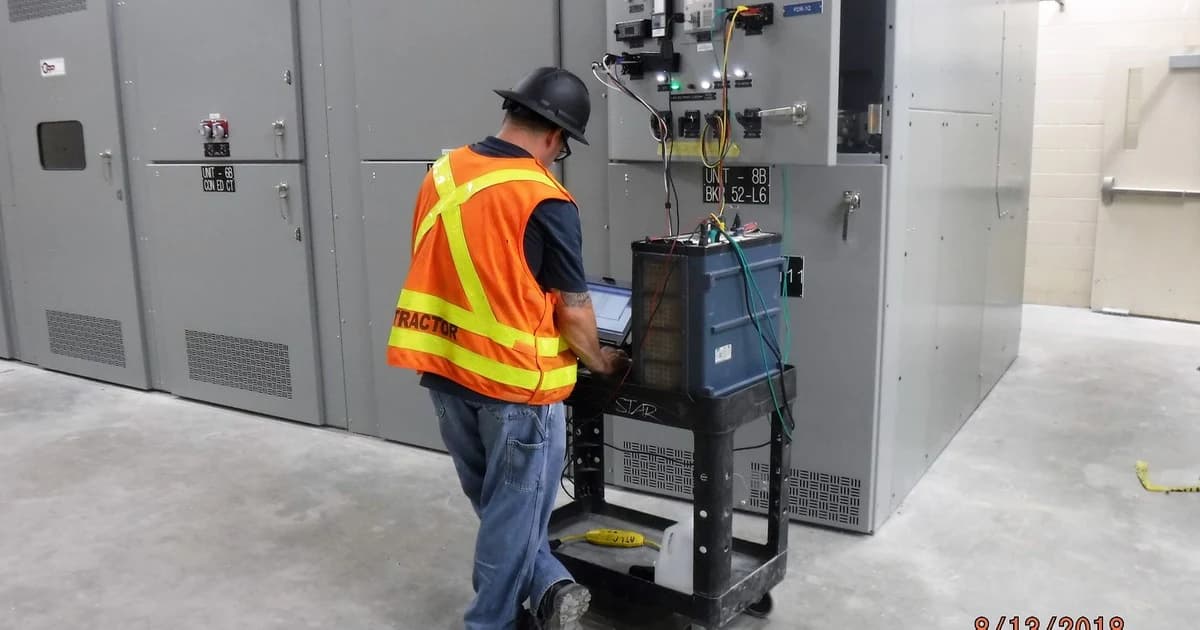

- Verificación del sistema Ground-Check en cada turno. Pruebe el disparo del relevador de monitoreo de tierra (ajuste menor a 100 ms y falla restringida a $\le 25\text{ A}$). Además, mida semestralmente la resistencia del lazo piloto-tierra con micro-óhmetro.
- Higiene dieléctrica en acopladores y empalmes. Limpie los enchufes mineros, reemplace los sellos O-ring desgastados y repare las cubiertas únicamente con kits vulcanizados en caliente aprobados por MSHA.

¿Qué preguntas frecuentes plantean los ingenieros sobre Monitoreo Continuo Ground-Check en Cables Mineros (FAQ)?
¿Por qué el relevador Ground-Check dispara cuando el jumbo arranca aunque el cable y el diodo Zener estén nuevos?
Este fenómeno suele ocurrir por dos causas: primero, una caída momentánea de la tensión auxiliar de control en la subestación durante el arranque del motor si el transformador de control no tiene respaldo. O segundo, una conexión asimétrica donde solo se conectó una de las dos tierras divididas del cable. Induciendo más de 10 V de 60 Hz en el lazo piloto que saturan el circuito detector.
¿Se puede instalar un diodo rectificador común de silicio (como un 1N4007 de 0.7 V) en lugar del diodo Zener original del relevador?
No. Los relevadores modernos como el Littelfuse SE-105 y SE-134C miden la caída de tensión específica de ruptura inversa del diodo Zener calibrado (típicamente 5.1 V a 6.2 V con compensación térmica). Si se instala un diodo rectificador común o una resistencia, la tensión medida sale de la ventana de aceptación del microprocesador y el relevador declarará falla por cortocircuito en el piloto.
¿Qué calibre mínimo debe tener el conductor piloto Ground-Check en un cable minero?
Conforme a las tablas de la norma ICEA S-75-381 / NEMA WC 58. El conductor piloto aislado debe ser como mínimo calibre 10 AWG para cables con fases de 8 AWG a 4 AWG. Además, calibre 8 AWG para todos los cables con fases desde 2 AWG hasta 500 kcmil. Así se garantiza suficiente resistencia mecánica a la tracción durante el arrastre.
¿Cómo se verifica si una falla Ground-Check está en el tablero de la subestación, en el cable o dentro de la máquina?
Con el circuito bloqueado (LOTO). Se desconecta el enchufe del cable en la salida de la subestación y se conecta un diodo Zener de prueba directamente en el receptáculo de la celda: si el relevador rearma. La subestación está sana. Luego se traslada ese diodo de prueba al extremo final del cable desconectado de la máquina: si rearma. El cable está sano y la falla se encuentra en el cableado interno de la máquina.
¿Cómo solicitar ingeniería de aplicación, asesoría técnica y cotización de fábrica?
Sobre nosotros: en nuestra planta de TEBAOFLEX fabricamos cables mineros con conductor piloto Type G-GC y cables apantallados con monitoreo de tierra SHD-GC bajo normas ICEA S-75-381, UL, CSA FT1/FT4 y MSHA. Si su proyecto en distribución móvil en minería subterránea y tajos abiertos requiere cálculo de caída de tensión, selección para variadores VFD o cotización directa por carrete, solicite contacto y asesoría técnica con ingeniería en México. Entregamos fichas técnicas, certificados de pruebas FAT y soporte en campo.
Fuentes y referencias
- Secretaría del Trabajo y Previsión Social. NOM-023-STPS-2012, Minas subterráneas y minas a cielo abierto - Condiciones de seguridad y salud en el trabajo. DOF, 2012. (sitio externo)
- Secretaría de Energía. NOM-001-SEDE-2012, Instalaciones Eléctricas (utilización), Artículos 310, 400 y 430. DOF, 2012. (sitio externo)
- Insulated Cable Engineers Association. ANSI/NEMA WC 58 / ICEA S-75-381: Portable and Power Feeder Cables for Use in Mines and Similar Applications. (sitio externo)
