Pruebas de Recepción y Control de Calidad en Cables Mineros

Resumen Técnico

Protocolos FAT y SAT para inspección y control de calidad en carretes de cables mineros de arrastre y distribución según estándares ICEA y ASTM.

Publicado:5 de junio de 2026Normativa minera aplicable: ICEA S-75-381 / NEMA WC 58 / NOM

La adquisición de carretes de cables de arrastre de media tensión Type SHD-GC y alimentadores blindados MP-GC representa una de las inversiones de capital más significativas en los departamentos de mantenimiento y compras de las unidades mineras en México. Un carrete de 500 metros de cable 4/0 AWG a 15 kV puede superar fácilmente decenas de miles de dólares en costo directo, pero su impacto en paradas de producción por falla prematura en una pala o malacate puede costar cientos de miles de dólares por turno.

Garantizar que cada carrete entregado cumpla estrictamente con las especificaciones de diseño exige un riguroso protocolo de aseguramiento de calidad en dos fases ineludibles: las Pruebas de Aceptación en Fábrica (FAT - Factory Acceptance Tests) y las Pruebas de Recepción en Sitio (SAT - Site Acceptance Tests), antes de liberar el producto para su tendido en tajo o interior mina.

Nota

Protocolo Esencial de Recepción en Mina (TL;DR)

Inspección de Entrega Inmediata (24 Horas): Al descargar el carrete en el patio de maniobras de la mina, debe verificarse la integridad física de las duelas de madera, la presencia de los capuchones termo-contráctiles sellados con pegamento termofusible en ambas puntas y el número de serie de colada del fabricante. Medición de Resistencia de Aislamiento SAT a 5 kV DC: Todo carrete de cable minero de 2 kV a 15 kV debe medirse con megóhmetro calibrado a 5 kV DC durante 1 minuto. El valor de resistencia de aislamiento corregido a 20°C debe superar 1,000 MΩ·km. Valores inferiores indican ingreso de humedad durante el transporte o micro-fisuras en la cubierta que invalidan la garantía del fabricante.

Fase FAT: Ensayos de Calidad en Planta de Manufactura

Antes de que un cable minero salga de las líneas de producción, debe someterse a pruebas de rutina, tipo y especiales certificadas bajo las normas ICEA S-75-381 / NEMA WC-58 (sitio externo) y ASTM B-33 (sitio externo):

Figura 1: Secuencia de control de calidad: ensayos dimensionales y dieléctricos en planta (FAT), transporte y pruebas de verificación en patio de mina (SAT).

1. Prueba de Chispero en Línea (Spark Testing): Durante la extrusión de la cubierta termoestable de CPE o TPU y el aislamiento EPR, el cable pasa a través de una cadena de perlas metálicas energizada a alta tensión (de 10 kV a 25 kV continuos). Cualquier poro, inclusión de aire o falta de espesor produce una descarga que detiene automáticamente la línea para corte o descarte.
2. Resistencia Óhmica y Metalurgia del Conductor de Cobre: Se mide con puente Kelvin a 20°C sobre muestras de cada fase para certificar que la resistividad no exceda los límites de cobre recocido estañado ASTM B-33 (evitando corrosión por azufre del caucho).
3. Tensión Soportada en Corriente Alterna (AC Withstand): El carrete completo se sumerge en agua (o se ensaya fase contra blindaje aterrizado) aplicando durante 5 minutos la tensión de prueba estandarizada por ICEA (por ejemplo, 27 kV AC para cables de 15 kV).
4. Nivel de Descargas Parciales (DP en Fábrica): La exigencia más rigurosa para cables de media tensión: el nivel de descargas parciales no debe exceder 5 pico-Coulombs (≤ 5 pC) a 1.5 veces la tensión nominal fase-tierra (1.5 Uo), garantizando una interfaz perfectamente lisa entre la pantalla semiconductora extruida y el EPR.

Fase SAT: Recepción, Pruebas en Patio de Mina y Documentación

Cuando el transporte arriba a la unidad minera en Sonora, Zacatecas o Coahuila, el personal de recepción de almacén e ingeniería eléctrica debe ejecutar la lista de chequeo SAT antes de firmar la hoja de remisión:

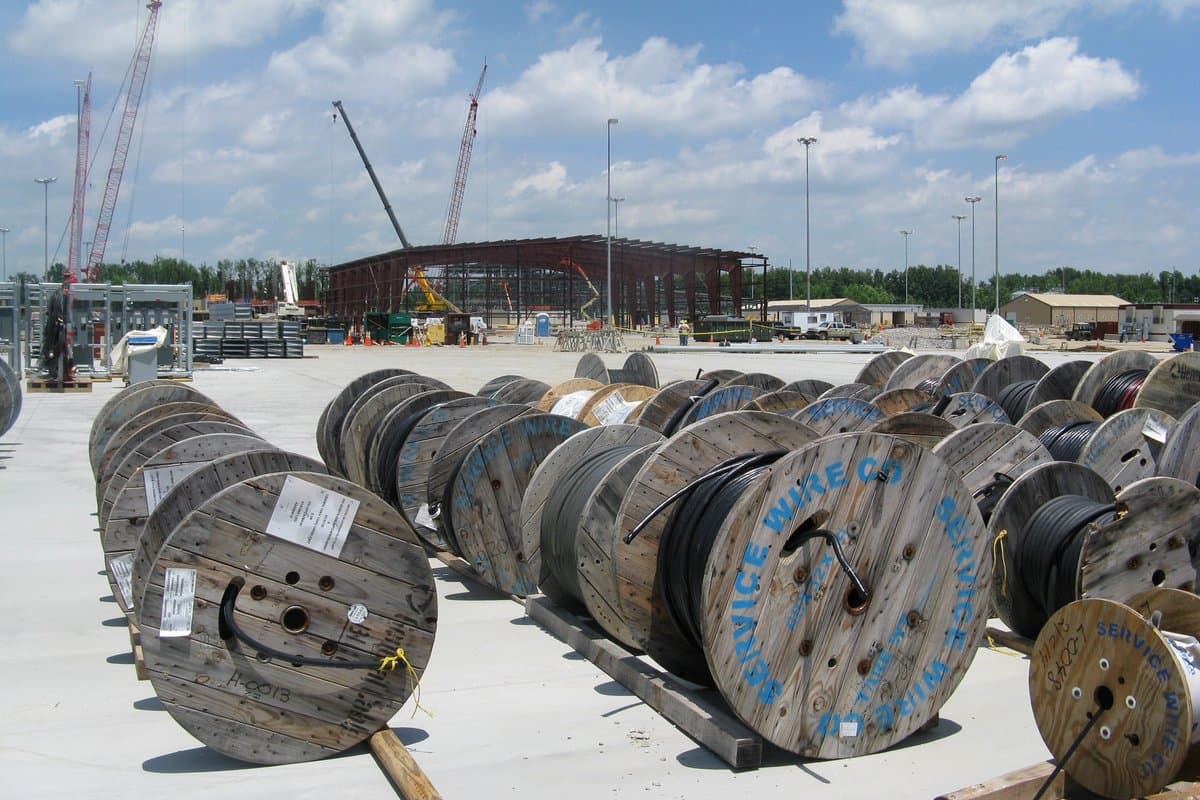

Figura 2: Carretes de cable minero en patio de inspección técnica listos para verificación dimensional, continuidad de tierras y medición de resistencia de aislamiento.

Matriz de pruebas de campo para recepción SAT en patio de mina (ICEA S-75-381 / IEEE Std 400)
Prueba SAT en Mina	Instrumento Utilizado	Criterio de Aceptación	Acción ante Rechazo
Inspección Visual y Sellado	Cinta métrica y calibrador Vernier	Capuchones intactos, duelas firmes, sin abolladuras	Notificación inmediata al transportista y proveedor
Continuidad de Fases	Multímetro digital / Micro-óhmetro	Resistencia balanceada (< 2% desbalance entre fases)	Investigación de rotura de hilos internos en conductor
Continuidad de Tierras y Ground-Check	Multímetro digital en lazo	Continuidad plena en hilos de tierra (G1, G2) y piloto GC	Rechazo del carrete: inhabilita el sistema de seguridad NOM-023
Resistencia de Aislamiento (Megger)	Megóhmetro digital 5 kV DC	> 1,000 MΩ·km a 20°C (cada fase contra tierra y entre fases)	Cuarentena: secado de puntas o peritaje por humedad interna
Verificación de Marcado de Chaqueta	Lectura visual directa	Marcado en relieve indeleble cada metro: tipo, calibre, kV, MSHA, lote	Reclamo formal por incumplimiento de especificación técnica

Manejo de No Conformidades y Preservación en Almacén

Si un carrete presenta un valor de aislamiento inferior a 1,000 MΩ·km, el primer paso no debe ser descartarlo inmediatamente, sino inspeccionar los extremos. Con frecuencia, durante las maniobras de carga o descarga, el capuchón terminal se rasga y permite la penetración de humedad ambiental en los primeros 1 a 2 metros de cable. Se debe cortar una sección de 1.5 metros, resellar la punta y repetir la medición.

Una vez aprobado el protocolo SAT, el carrete debe trasladarse a un área techada o almacenarse sobre tarimas de drenaje conforme a las directrices de nuestra guía de almacenamiento y manipulación de carretes de cables mineros, protegiéndolo de los rayos solares directos y derrames de aceites mecánicos.

Precaución

Exigencia de Certificados de Calidad de Lote (Mill Test Report)

Ningún cable minero debe ser instalado en interior mina o tajo sin que el proveedor entregue el Certificado de Calidad de Fábrica original vinculado al número de serie marcado en el tambor. Este documento debe certificar los resultados del ensayo de chispero, la rigidez dieléctrica en AC y la aprobación de resistencia a la flama MSHA bajo pena de sanciones por auditorías de la Secretaría del Trabajo conforme a la NOM-023-STPS.

Para asesoría en el diseño de protocolos de recepción técnica, auditoría de proveedores de cables mineros y adquisición de cables certificados SHD-GC, MP-GC y Type W en México, póngase en contacto con los ingenieros de TEBAOFLEX mediante la sección de contacto para compras y aseguramiento de calidad en cables mineros.
