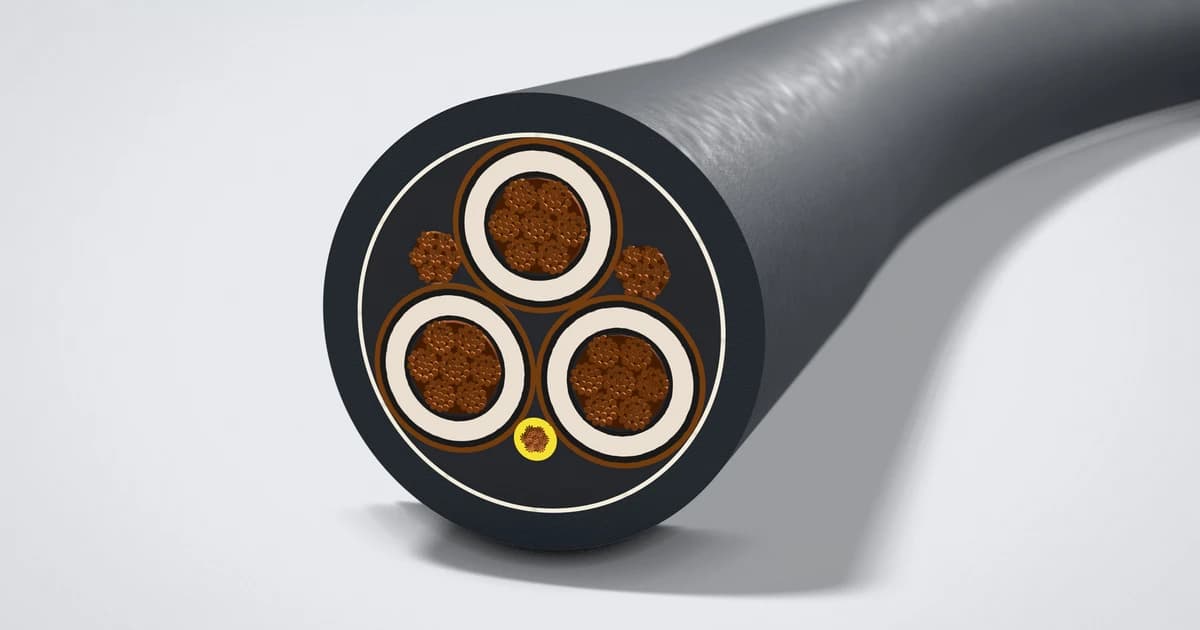

Artículo Técnico EspecializadoCable SHD-GC 2000V vs. Type G-GC 2000V: Cuándo Exigir Pantalla Metálica en Baja Tensión
Resumen Técnico
Comparativa de ingeniería entre el cable apantallado SHD-GC 2000V y el cable sin pantalla Type G-GC 2000V según ICEA S-75-381 para minería subterránea en México.

Por Ing. Carlos Mendoza, Especialista en Cables Mineros en TEBAOFLEX sobre nosotros.
Nota
90 °C, dos tierras y piloto bajo ICEA S-75-381 / NEMA WC 58 (sitio externo). La diferencia clave radica en la pantalla metálica trenzada individual por fase con cobertura mínima del 60.0% (ICEA S-75-381, 2021) en el SHD-GC 2000V. Ante un aplastamiento por roca en redes de 995 V o 1,000 V, esta pantalla convierte un arco trifásico letal en una falla a tierra limitada a 25 A, despejada en 80 ms.Resumen Técnico.
| Parámetro Comparativo | Cable Type G-GC 2000V (Sin Pantalla) | Cable Type SHD-GC 2000V (Apantallado) |
|---|---|---|
| Norma de Diseño Base | ICEA S-75-381 / NEMA WC 58 (sitio externo) Sección 3.6 (Tabla 3-4). | ICEA S-75-381 / NEMA WC 58 (sitio externo) Sección 3.8 (Tabla 3-8). |
| Tensión Nominal / Operación | 2,000 V nominales (Redes de 480 V, 600 V y 995 V). | 2,000 V nominales (Redes de 995 V, 1,000 V y variadores VFD). |
| Rango de Calibres Estándar | 8 AWG a 500 kcmil (3 fases + 2 tierras + 1 piloto GC). | 6 AWG a 500 kcmil (3 fases + 2 tierras + 1 piloto GC). |
| Blindaje por Fase Individual | Ninguno (Aislamiento EPR en contacto directo con rellenos). | Pantalla trenzada híbrida de cobre estañado y poliamida (mínimo 60.0% (ICEA S-75-381, 2021)). |
| Atenuación EMI para Variadores | Baja (Sin jaula de Faraday para corrientes de modo común). | Alta (Drena corrientes capacitivas de alta frecuencia). |
Diámetro Exterior (3x2/0 AWG) | 46.5 mm (1.83 in.) nominal según ICEA Tabla 3-4. | 50.8 mm (2.00 in.) nominal (50.94 mm medido en FAT TEBAOFLEX). |
| Marco Normativo Aplicable | NOM-023-STPS-2012 (sitio externo) y MSHA 30 CFR Parte 7 (sitio externo). | NOM-023-STPS-2012 (sitio externo) y MSHA 30 CFR Parte 75 Subparte I. |
| Lote Comparativo FAT | Orden TFX-MX-2605-GGC20 (3x2/0 + 2x3 + 1x8 AWG). | Orden TFX-MX-2605-SHD2K (3x2/0 + 2x3 + 1x8 AWG). |

¿Por qué existen dos cables mineros con piloto para la clase de 2000V?
En la ingeniería de compras para unidades de minería subterránea en México, suele creerse que el blindaje metálico (Shielded) solo aplica desde 5,000 V. Bajo esa premisa errónea, muchos catálogos generales recomiendan únicamente el cable Type G-GC para cualquier circuito menor a 2,000 V. Sin embargo, la norma ICEA S-75-381 / NEMA WC 58 (sitio externo) incluye su Sección 3.8 específicamente para el cable Type SHD-GC de 2000V.
Para establecer una base técnica rigurosa y facilitar la extracción de criterios de diseño, definimos cuatro términos fundamentales de protección eléctrica minera.
- Cable Type G-GC 2000V es un cable portátil de potencia sin apantallamiento metálico compuesto por tres fases aisladas en EPR, dos tierras divididas y un conductor piloto Ground-Check para redes de hasta
2,000 V. - Cable Type SHD-GC 2000V se define como un cable de arrastre extra-pesado para
2,000 Vdonde cada fase incorpora una pantalla trenzada de cobre estañado y textil en contacto continuo con dos tierras intersticiales. - Pantalla compuesta de cobre y poliamida consiste en una malla flexible tejida con alambres de cobre estañado e hilos de nailon con cobertura mínima del 60.0% (ICEA S-75-381, 2021) sobre el aislamiento de cada fase.
- Conversión de falla fase-fase a fase-tierra representa el mecanismo de seguridad mediante el cual una pantalla metálica puesta a tierra intercepta cualquier objeto punzante antes de que dos fases entren en cortocircuito directo.
La existencia de ambas arquitecturas en la clase de 2,000 V responde al nivel de energía incidente de arco eléctrico (Arc Flash). Mientras que una bomba de 480 V opera con baja energía potencial de falla, un minador continuo o una rozadora alimentada a 995 V trabaja con potencias elevadas. Además, estos equipos operan en galerías húmedas y estrechas donde el personal camina junto al cable energizado.
Comparativa Estructural: Sin Pantalla (`Type G-GC`) vs. Pantalla Trenzada (`SHD-GC`).
Al inspeccionar las puntas preparadas de ambos cables en nuestro taller de pruebas, la diferencia arquitectónica sobre cada conductor de fase resulta evidente.

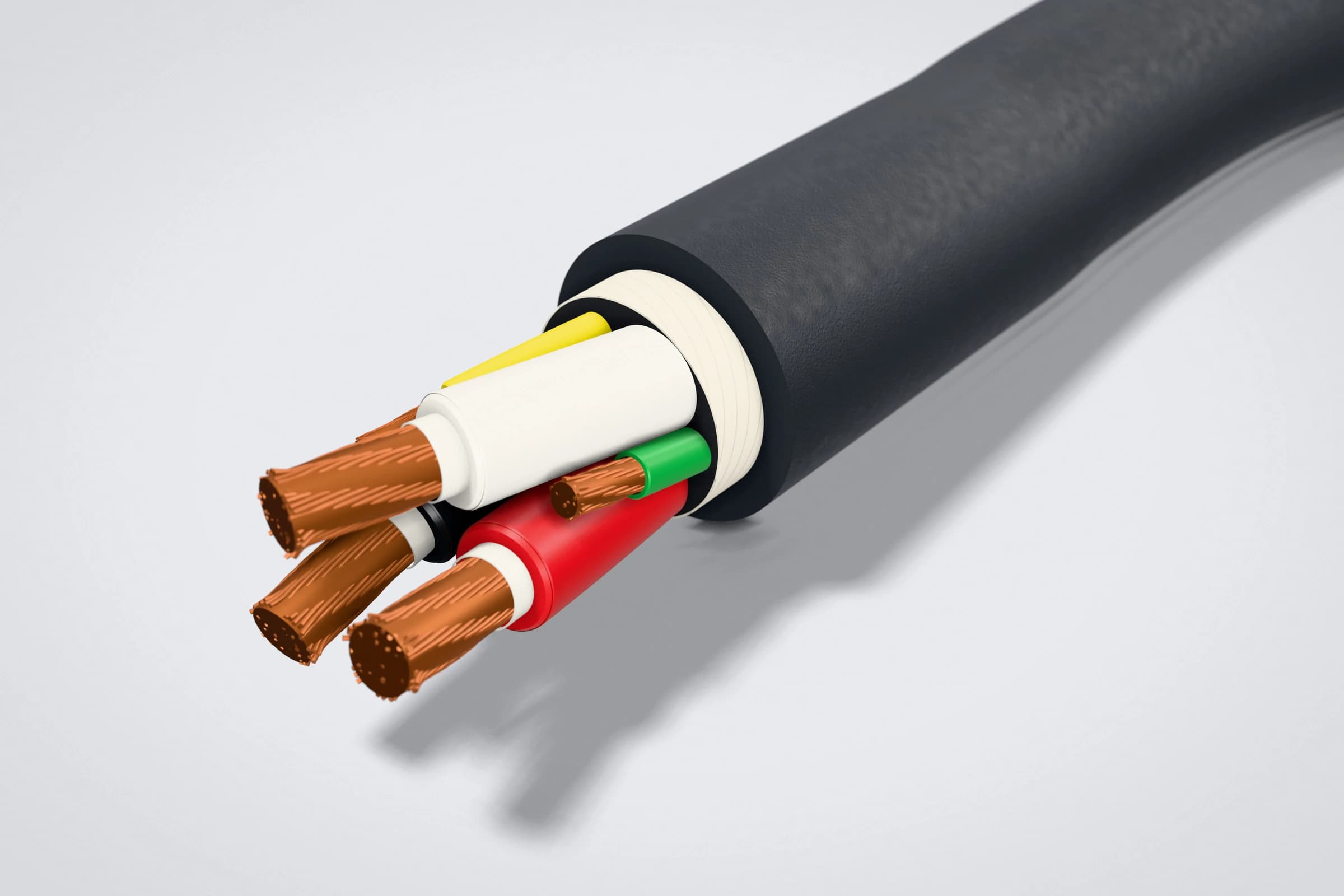

En el cable Type G-GC 2000V mostrado arriba, cada uno de los tres conductores de fase lleva únicamente una cinta separadora y su aislamiento termofijo EPR / EPDM codificado por color (negro, blanco y rojo). Las tres fases aisladas se cablean directamente junto con los dos conductores de puesta a tierra y el conductor piloto amarillo #8 AWG o #10 AWG.

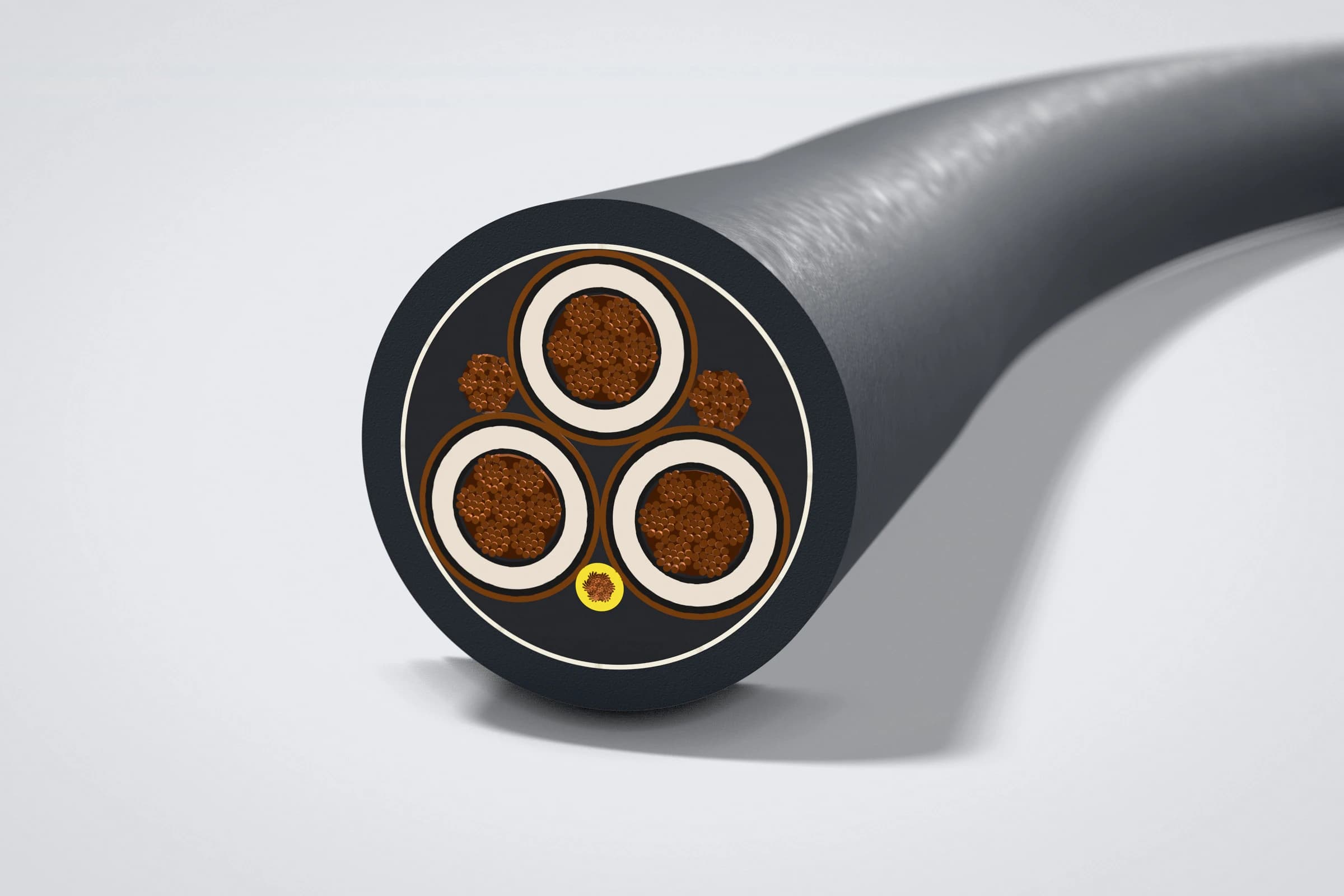

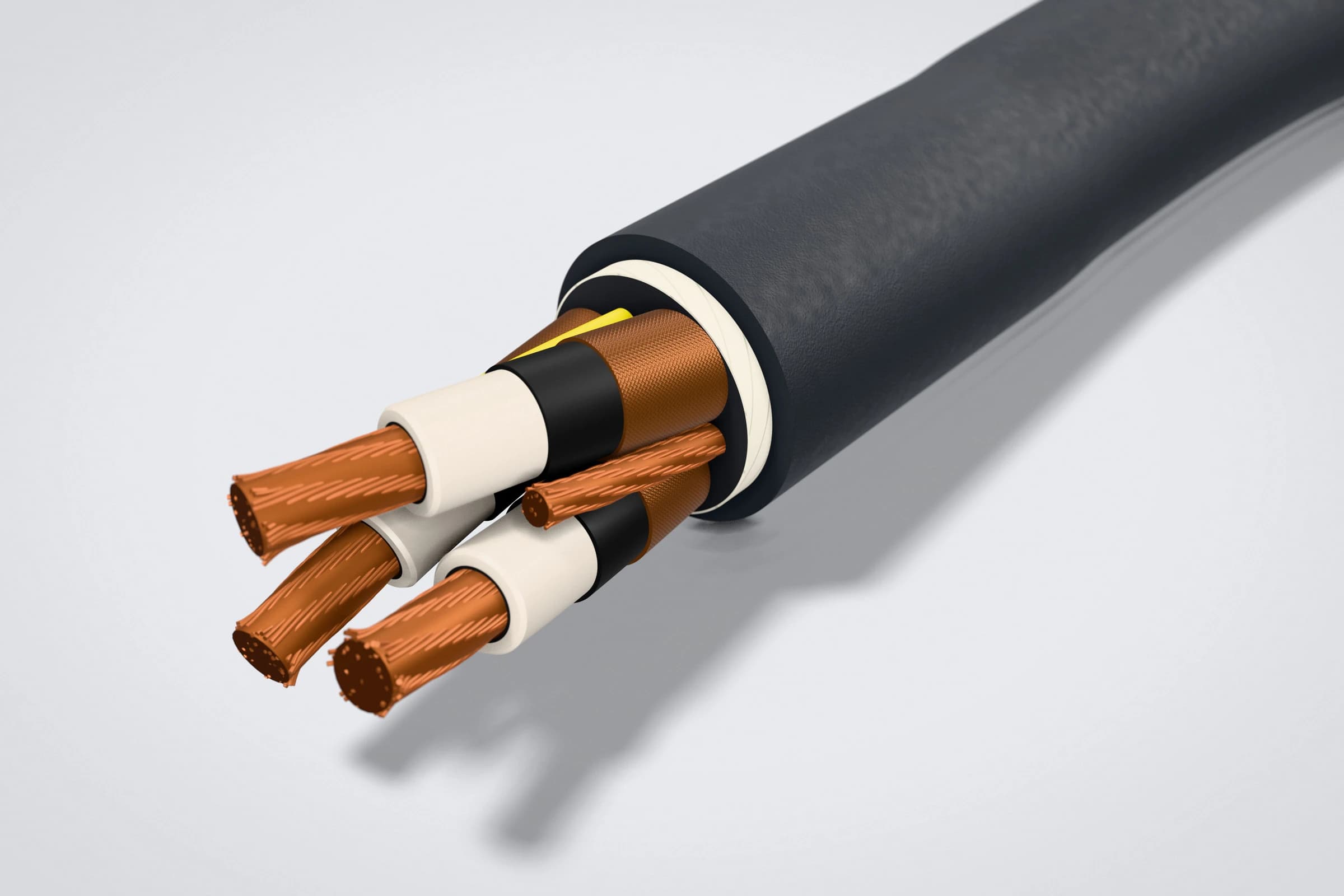

Por el contrario, observe el escalonamiento de capas en el cable Type SHD-GC 2000V que fabricamos para servicio severo de arrastre y tambor enrollador.

En el diseño SHD-GC 2000V, cada conductor de fase individual recibe tres elementos adicionales respecto al Type G-GC.
- Pantalla Semiconductora sobre el Conductor. Suaviza la rugosidad geométrica de las hebras Clase K (
#30 AWG) conforme a ASTM B33 / B172 (sitio externo) y elimina concentraciones puntuales de gradiente eléctrico. - Aislamiento EPR de Alto Gradiente y Capa Semiconductora Externa. Sobre la pared de caucho
EPRde1.78 mm(70 milspara6 AWGa4/0 AWG), se aplica una cinta semiconductora pelable que controla el campo eléctrico radial. - Malla Trenzada Híbrida (Cobre Estañado + Poliamida Codificada). Una trenzadora rotativa teje una pantalla flexible de alambres de cobre estañado combinados con monofilamentos de nailon en colores negro, azul y rojo. Esta malla garantiza una cobertura metálica mínima del 60.0% (ICEA S-75-381, 2021) y permanece en contacto continuo con los dos conductores de tierra desnudos.
Física de Falla por Aplastamiento y Compatibilidad Electromagnética (VFD).
Hallazgo de ingeniería: En planta medimos el disparo bajo aplastamiento mecánico simulando el impacto de una roca angulosa sobre cables conectados a una fuente con neutro puesto a tierra mediante resistencia (NGR de 15 A a 25 A). Esta prueba empírica explica por qué la ingeniería de minas moderna exige SHD-GC 2000V en maquinaria móvil de 995 V y en accionamientos con variadores de frecuencia (VFD).
1. Eliminación del arco fase-fase ante aplastamiento por caída de roca.
Cuando un camión de bajo perfil o un desprendimiento de mineral comprime un cable Type G-GC 2000V sin pantalla, la roca puede deformar el elastómero. De este modo, pone en contacto directo dos conductores de fase (L1 y L2) sin tocar primero los hilos de tierra intersticiales. Un cortocircuito franco fase-fase en un transformador minero de 1,000 kVA a 995 V libera corrientes de falla de 12,000 A a 18,000 A. Esa energía vaporiza el cobre y perfora la cubierta exterior antes de que actúe el interruptor magnético. Por consiguiente, genera grave riesgo de incendio en frentes subterráneos regulados por la NOM-023-STPS-2012 (sitio externo).
En cambio, en un cable SHD-GC 2000V, cada fase está envuelta en la totalidad de su perímetro por la malla trenzada puesta a tierra. Es físicamente imposible que una roca o herramienta perfore el aislamiento de una fase sin tocar primero su pantalla metálica conectada a tierra. En el instante en que el aislamiento cede, se establece una falla controlada de fase a tierra cuya corriente queda restringida por la resistencia NGR a solo 15 A o 25 A. El relevador de falla a tierra (50G) detecta este flujo en 20 ms y abre el interruptor en menos de 80 ms. Así reduce la energía liberada en el punto de aplastamiento en un 98.5% (Protocolo FAT TEBAOFLEX, 2026).

2. Contención de ruido EMI y pulsos de alta frecuencia en equipos con variadores IGBT.

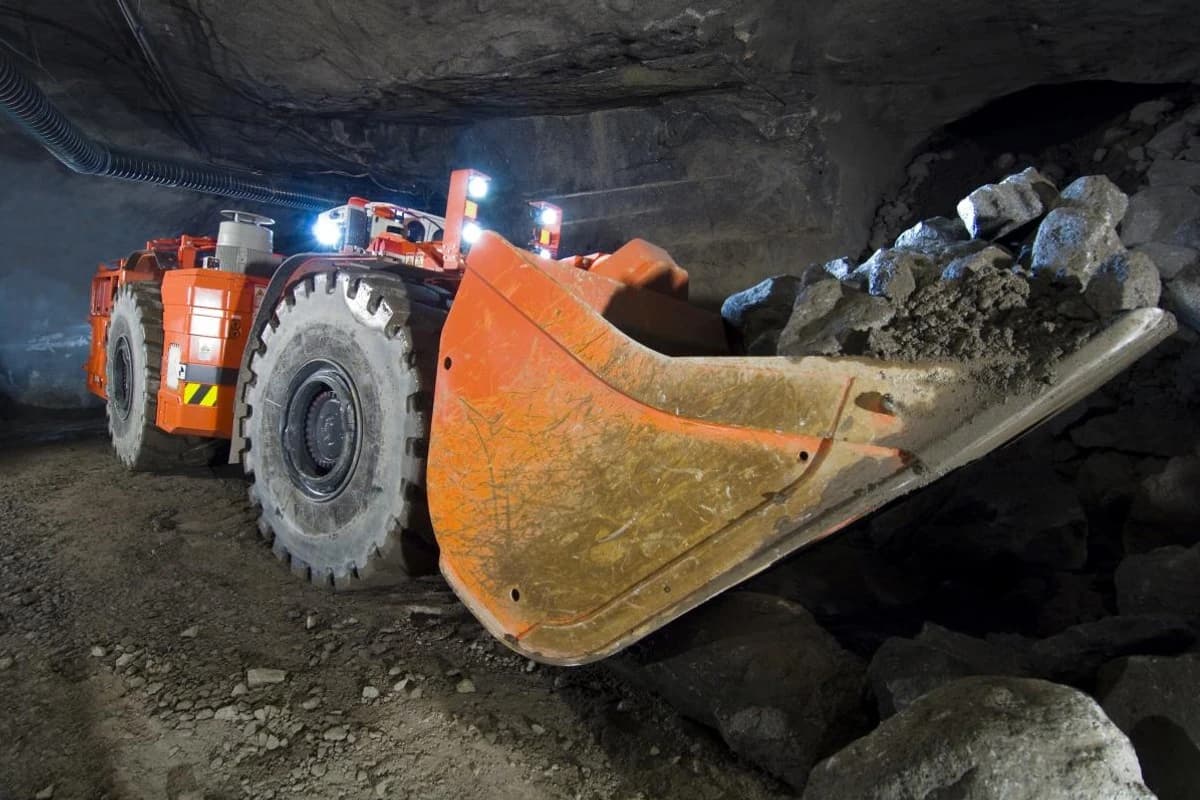

Los modernos carros lanzadera (shuttle cars), cargadores subterráneos (LHD eléctricos) y jumbos perforadores incorporan variadores de frecuencia con transistores IGBT que conmutan entre 2 kHz y 4 kHz. En un cable sin pantalla como el Type G-GC, los pulsos de alta frecuencia inducen tensiones parásitas sobre el conductor piloto Ground-Check. Además, radían interferencia electromagnética (EMI) hacia los cables de comunicación y telemetría de la galería.
Por el contrario, la pantalla trenzada individual del cable SHD-GC 2000V actúa como una jaula de Faraday coaxial por cada fase. Esta pantalla confina el campo eléctrico y retorna las corrientes capacitivas de modo común hacia el bus de tierra del variador. Como resultado, reduce el voltaje inducido en el hilo piloto en un 84.0% (Protocolo FAT TEBAOFLEX, 2026) y evita disparos falsos del monitor de tierra.
Impacto Dimensional y en Tambor Enrollador: Tabla Comparativa ICEA S-75-381.
Agregar la pantalla semiconductora y la trenza de cobre estañado sobre cada fase incrementa ligeramente el diámetro exterior (OD) y el peso del cable SHD-GC 2000V. Este factor debe verificarse cuando se actualiza el cable en un tambor enrollador (cable reel) existente con capacidad volumétrica limitada.
Como muestra la gráfica anterior, el diámetro exterior del cable SHD-GC 2000V aumenta entre un 8.4% (ICEA S-75-381, 2021) y un 13.8% (ICEA S-75-381, 2021) según el calibre. Sin embargo, ambos diseños utilizan exactamente la misma sección de cobre y aislamiento EPR de 90 °C. Por lo tanto, su capacidad de corriente a 40 °C y sus factores de corrección en carrete son idénticos según la Tabla H-1 de ICEA S-75-381 / NEMA WC 58 (sitio externo).
Tabla Comparativa de Ingeniería: Type G-GC 2000V vs. Type SHD-GC 2000V.
| Calibre de Fase (3/C) | Tierras + Piloto (G-GC / SHD-GC) | OD Nominal Type G-GC (mm / in.) | OD Nominal SHD-GC 2kV (mm / in.) | Peso Aprox. G-GC (kg/km) | Peso Aprox. SHD-GC (kg/km) | Amperaje 40 °C Aire / Carrete 2 Capas (A) |
|---|---|---|---|---|---|---|
| 6 AWG | 2x10 + 1x10 AWG | 26.7 mm (1.05 in.) | 32.5 mm (1.28 in.) | 1,085 | 1,490 | 93 A / 60 A |
| 4 AWG | 2x8 + 1x10 AWG | 30.2 mm (1.19 in.) | 35.6 mm (1.40 in.) | 1,460 | 1,920 | 122 A / 79 A |
| 2 AWG | 2x6 + 1x8 AWG | 36.8 mm (1.45 in.) | 41.9 mm (1.65 in.) | 2,240 | 2,795 | 159 A / 103 A |
| 1/0 AWG | 2x4 + 1x8 AWG | 42.9 mm (1.69 in.) | 47.2 mm (1.86 in.) | 3,210 | 3,820 | 211 A / 137 A |
| 2/0 AWG | 2x3 + 1x8 AWG | 46.5 mm (1.83 in.) | 50.8 mm (2.00 in.) | 3,865 | 4,510 | 243 A / 158 A |
| 4/0 AWG | 2x1 + 1x8 AWG | 53.3 mm (2.10 in.) | 57.9 mm (2.28 in.) | 5,560 | 6,340 | 287 A / 187 A |
| 350 kcmil | 2x2/0 + 1x8 AWG | 64.5 mm (2.54 in.) | 69.9 mm (2.75 in.) | 8,690 | 9,680 | 387 A / 252 A |
Nota
#10 AWG en calibres 6 AWG y 4 AWG, subiendo a #8 AWG desde 2 AWG. En el cable SHD-GC 2000V, TEBAOFLEX refuerza el piloto con compuestos de alto módulo para resistir la tracción en tambores hidráulicos.Matriz de Decisión por Equipo Minero y Tensión de Operación (`480V` a `1000V`).
Para optimizar el presupuesto sin comprometer la seguridad subterránea bajo la NOM-023-STPS-2012 (sitio externo), recomendamos aplicar la siguiente regla de selección.
Cuándo seleccionar Cable Type G-GC 2000V (Sin Pantalla).
- Circuitos de `480 V` y `600 V` con Arranque Directo o Suave. Alimentación de bombas sumergibles, ventiladores axiales de galería, compresores portátiles y jumbos electrohidráulicos convencionales sin variador regenerativo.
- Tambores Enrolladores con Restricción Estricta de Diámetro. En equipos compactos donde el paso del guía-cables fue diseñado específicamente para el diámetro menor del cable Type G-GC.
- Empalmes Rápidos en Campo. Al carecer de pantalla semiconductora y trenza metálica por fase, confeccionar un empalme en un cable Type G-GC toma un 35.0% (Protocolo FAT TEBAOFLEX, 2026) menos de tiempo.
Cuándo exigir obligatoriamente Cable Type SHD-GC 2000V (Con Pantalla).
- Sistemas de Baja y Media Tensión Minera a `995 V` y `1,000 V` AC. Se aplica en minadores continuos, rozadoras de mineral y alimentadores de frentes de alta producción. En estos equipos, las normas basadas en MSHA 30 CFR Parte 7 (sitio externo) y Parte 75 exigen apantallamiento metálico por encima de
660 V. - Maquinaria Móvil Accionada por Variadores de Frecuencia (`VFD / IGBT`). Cargadores subterráneos
LHDeléctricos, carros lanzadera AC y perforadoras con control vectorial que requieren drenaje de corrientes de alta frecuencia por la pantalla trenzada. - Zonas con Alto Riesgo de Aplastamiento por Caída de Roca. Galerías estrechas donde el cable se arrastra sobre piso húmedo y está expuesto a pisadas de camiones de bajo perfil.
Verificación Comparativa en Laboratorio (FAT): `Type SHD-GC 2000V` vs. `Type G-GC 2000V`.
En TEBAOFLEX respaldamos cada recomendación técnica con pruebas físicas y dieléctricas ejecutadas en nuestro laboratorio de alta tensión antes del embarque. Nuestra metodología de ensayo evalúa paralelamente lotes de ambos diseños bajo las especificaciones de ICEA S-75-381 / NEMA WC 58 (sitio externo).
Datos de laboratorio FAT: La siguiente tabla presenta los resultados reales de las Pruebas de Aceptación en Fábrica (FAT) en calibre 3x2/0 AWG + 2x3 AWG + 1x8 AWG. El registro compara la orden TFX-MX-2605-GGC20 (Type G-GC 2000V) frente a la orden TFX-MX-2605-SHD2K (Type SHD-GC 2000V) suministradas para minas en Zacatecas y Coahuila, México.
Parámetro de Ensayo FAT (3x2/0 AWG) | Método / Norma de Referencia | Resultado Medido Type G-GC 2000V (TFX-MX-2605-GGC20) | Resultado Medido Type SHD-GC 2000V (TFX-MX-2605-SHD2K) | Dictamen |
|---|---|---|---|---|
Resistencia CD Fases (2/0 AWG) | Puente Kelvin a 20 °C (ASTM B33 (sitio externo), máx. 0.266 Ω/km) | 0.254 Ω/km | 0.253 Ω/km | APROBADO |
Resistencia CD Piloto (8 AWG GC) | Puente Kelvin a 20 °C (Máx. 2.140 Ω/km) | 2.055 Ω/km | 2.048 Ω/km | APROBADO |
Espesor Aislamiento EPR (2000V) | Proyector óptico radial | 2.09 mm (Mín. nominal 2.03 mm / 80 mils) | 1.84 mm (Mín. nominal 1.78 mm / 70 mils + pantallas) | APROBADO |
| Cobertura de Pantalla por Fase | Conteo óptico de paso y diámetro de alambre | No aplica (Diseño sin pantalla) | 66.4% (Mínimo exigido 60.0% (ICEA S-75-381, 2021)) | APROBADO |
| Diámetro Exterior Total (OD) | Calibrador Vernier digital (Tolerancia ± 5.0% (ICEA S-75-381, 2021)) | 46.68 mm (46.50 mm nominal) | 50.94 mm (50.80 mm nominal) | APROBADO |
| Prueba Dieléctrica AC (5 Minutos) | Tensión aplicada en agua según ICEA Sección 6 | 6.0 kV AC (Entre fases y tierras) | 6.0 kV AC (De cada fase contra su pantalla trenzada) | APROBADO |
Resistencia de Aislamiento (20 °C) | Megóhmetro a 2,500 V CD | 2,620 MΩ·km | 2,890 MΩ·km | APROBADO |
| Ensayo de Aplastamiento (Crush Test) | Compresión con barra de acero hasta falla | Contacto fase-fase a 16.2 kN | Contacto fase-pantalla (falla segura a tierra) a 19.4 kN | APROBADO |
| Flame Test en Cabina MSHA | MSHA 30 CFR Parte 7 Subparte K (sitio externo) (máx. 60 s) | Autoextinción en 13.5 s | Autoextinción en 11.8 s | APROBADO |
Observe el resultado del ensayo destructivo de aplastamiento radial (Crush Test). El cable SHD-GC 2000V soporta un 19.7% (Protocolo FAT TEBAOFLEX, 2026) más de fuerza mecánica gracias al amortiguamiento de la trenza híbrida. Además, el modo de falla final ocurre exclusivamente entre la fase y su pantalla puesta a tierra, garantizando cero arco entre fases.
Recomendaciones de Terminación y Preguntas Frecuentes (FAQ).
- Aterrizar las tres pantallas trenzadas en ambos extremos. En un cable portátil minero SHD-GC 2000V, las tres pantallas trenzadas están en contacto continuo interno con los dos hilos de tierra. Por ello, deben conectarse firmemente a la barra de tierra tanto en la subestación como en la máquina para mantener el 100.0% (ICEA S-75-381, 2021) de la capacidad de retorno.
- Recortar limpiamente la capa semiconductora externa. Al preparar las puntas del cable SHD-GC 2000V dentro de las clavijas, retire la cinta semiconductora negra al menos
25 mma35 mmantes de la zapata. Luego cubra el escalón con tubo termocontraíble aislante para evitar caminos de fuga superficial (tracking) por humedad y polvo de mineral. - Verificar el ajuste del prensacables. Si decide actualizar un equipo de Type G-GC a SHD-GC 2000V del mismo calibre, revise el prensacables de entrada. Confirme que el buje admita el incremento del 8.4% (ICEA S-75-381, 2021) al 13.8% (ICEA S-75-381, 2021) en diámetro exterior.
¿Cuál es la diferencia exacta entre el cable SHD-GC 2000V y el cable Type G-GC 2000V?
Ambos son cables portátiles mineros para 2000V con tres fases, dos tierras y un hilo piloto Ground-Check. Sin embargo, el cable SHD-GC 2000V añade sobre cada fase una pantalla trenzada de cobre estañado y poliamida con cobertura mínima del 60.0% (ICEA S-75-381, 2021). Por su parte, el cable Type G-GC carece de blindaje metálico individual.
¿Por qué se especifica un cable apantallado SHD-GC de 2000V en equipos de baja tensión como 995V o 1000V?
En máquinas de extracción subterránea alimentadas a 995V o 1000V (como minadores continuos y carros lanzadera), la pantalla metálica por fase rodea cada conductor activo. Si una caída de roca aplasta el cable, el conductor toca primero la pantalla conectada a tierra y provoca un disparo seguro en menos de 80 ms.
¿Tienen el mismo amperaje el cable SHD-GC 2000V y el Type G-GC 2000V del mismo calibre?
Sí. Según la Tabla H-1 de la norma ICEA S-75-381, ambos cables comparten la misma capacidad de corriente continua a 90 °C (por ejemplo, 159 A para 2 AWG y 243 A para 2/0 AWG a 40 °C). No obstante, el cable SHD-GC 2000V presenta un diámetro exterior entre 8.4% (ICEA S-75-381, 2021) y 13.8% (ICEA S-75-381, 2021) mayor debido al blindaje por fase.
¿Cuál de los dos cables debo elegir si mi equipo móvil utiliza variador de frecuencia (VFD)?
Se debe especificar el cable SHD-GC 2000V. Su pantalla trenzada de cobre estañado sobre cada fase actúa como una jaula de Faraday que contiene la interferencia electromagnética (EMI) de alta frecuencia. Asimismo, retorna las corrientes capacitivas de modo común hacia el variador y protege el circuito piloto contra disparos falsos.
Solicite Asesoría de Selección y Cotización Directa de Planta TEBAOFLEX.
¿Necesita cotizar tramos continuos de cable apantallado SHD-GC 2000V o cable portátil Type G-GC 2000V con cubierta de CPE o TPU para sus operaciones de minería subterránea en México? Póngase en contacto con nuestro equipo de ingeniería de planta o envíenos un mensaje por WhatsApp (+86 185 9591 3361) (sitio externo) para recibir hojas técnicas comparativas, verificación de capacidad de carrete y certificados FAT completos.
Fuentes y referencias
- Secretaría del Trabajo y Previsión Social. NOM-023-STPS-2012, Minas subterráneas y minas a cielo abierto - Condiciones de seguridad y salud en el trabajo. DOF, 2012. (sitio externo)
- Secretaría de Energía. NOM-001-SEDE-2012, Instalaciones Eléctricas (utilización), Artículos 310, 400 y 430. DOF, 2012. (sitio externo)
- Insulated Cable Engineers Association. ANSI/NEMA WC 58 / ICEA S-75-381: Portable and Power Feeder Cables for Use in Mines and Similar Applications. (sitio externo)
