Acopladores de Media Tensión (PLM y Patton & Cooke) para Cables SHD-GC y MP-GC (5 kV a 25 kV)

Por Ing. Carlos Mendoza, Especialista en Cables de Potencia para Minería · Ingeniero Senior de Redes de Media Tensión y Equipos Móviles. Cuenta con 18 años de experiencia comisionando anillos de 4.16 kV a 23 kV en minas de México. Revisión editorial y verificación técnica por el comité de ingeniería de planta. Actualizado el 2026-10-19.

¿Cuál es el resumen técnico de parámetros de ingeniería y normativa?

La interconexión modular une cables portátiles apantallados de media tensión SHD-GC y cables alimentadores de media tensión para minería Type MP-GC sobre patines (skids). Este sistema permite reubicar palas eléctricas, perforadoras rotatorias y subestaciones móviles sin cortar conductores en campo. La siguiente tabla resume los parámetros verificados por nuestra ingeniería de aplicación para garantizar el cumplimiento ante la Secretaría del Trabajo y Previsión Social (STPS) bajo NOM-023-STPS-2012 (sitio externo) (2012):

¿Qué exigencias eléctricas, mecánicas y ambientales definen esta aplicación minera?

En minería a cielo abierto y tajos de cobre y en rampas de minería subterránea, los tramos de media tensión se conectan en serie. Para ello se emplean cajas de acoplamiento enchufables (cable couplers) montadas sobre trineos de acero. Así lo confirman los estudios de confiabilidad de Statista Mining Equipment Analysis (sitio externo) (2024) e informes de mantenimiento en minas mexicanas. El 64% de las explosiones internas en acopladores de 7.2 kV y 13.8 kV (IEEE, 2016) no se origina por defecto del cable. En cambio, ocurre por errores de ajuste dimensional entre el diámetro del aislamiento EPR y los tubos aislantes del acoplador. Un acoplador minero moderno tipo Dead-Break opera sin resinas de relleno permanentes, utilizando tubos elastoméricos premoldeados de ajuste en frío. Según ICEA S-75-381 (sitio externo) (2021), la interfaz entre la capa semiconductora externa recién pelada y el cono deflector del tubo aislante soporta gradientes eléctricos superiores a 2.8 kV/mm. Si queda una bolsa de aire de apenas 0.5 mm por seleccionar un tubo de calibre incorrecto, se inicia la ionización por efecto corona. Este fenómeno perfora el aislamiento en cuestión de semanas. Por ello, al especificar cables portátiles apantallados de media tensión SHD-GC o cables alimentadores de media tensión Type MP-GC, el ingeniero debe cruzar dos datos dimensionales antes de emitir la compra. Primero, el diámetro nominal sobre el aislamiento de cada fase (Diameter Over Insulation, DOI). Segundo, el diámetro exterior total sobre la cubierta CPE (Overall Diameter, OD) para seleccionar el prensaestopas trasero y la malla de retención.

¿Qué definiciones técnicas gobiernan la ingeniería del acoplador y cable minero?

Para alinear especificaciones entre fabricantes de acopladores (PLM, Patton & Cooke, TJB, Cavotec) y de cables, definimos cuatro conceptos bajo IEEE Std 386 (sitio externo) (2016) e ICEA S-75-381 (sitio externo) (2021):

El acoplador minero separable de media tensión (Medium-Voltage Separable Mine Cable Coupler) es un conector enchufable blindado de operación sin carga (dead-break) fabricado en aluminio o bronce para cables SHD-GC y MP-GC de 5 kV a 25 kV. Su envolvente hermético mantiene la continuidad de las tres fases, la pantalla electrostática, las dos tierras divididas y el circuito piloto Ground-Check. La secuencia mecánica de interbloqueo del pin piloto (Late-Make / Early-Break Pilot Pin Sequence) consiste en un desfase longitudinal donde el pin del hilo piloto Ground-Check es de 6.5 a 9.5 mm más corto que los pines de fase. Si alguien intenta desacoplar el conector energizado, el lazo piloto se abre primero y dispara el interruptor antes de separar los contactos de potencia. El tubo aislante elastomérico con control de estrés integrado (Stress-Relief Elastomeric Insulator Tube) se define como el manguito cilíndrico de caucho EPDM o silicona dieléctrica que se desliza sobre cada fase dentro del acoplador. Incorpora un inserto semiconductor moldeado que controla el gradiente de campo eléctrico en el corte de la capa semiconductora del cable SHD-GC o MP-GC. El diámetro sobre aislamiento (Diameter Over Insulation, DOI) frente al diámetro exterior total (Overall Diameter, OD) es la distinción dimensional crítica en la ficha del cable minero. El valor DOI define el calibre del tubo aislante interno según el nivel de aislamiento del 100% o 133% (ICEA, 2021). Por su parte, el valor OD gobierna el diámetro del buje de compresión de neopreno en la campana trasera de entrada.

¿Cómo seleccionar y dimensionar el acoplador según el calibre y aislamiento del cable?

Un error frecuente en almacenes mineros consiste en pedir el kit de tubos aislantes del acoplador indicando únicamente el calibre en AWG o kcmil, olvidando especificar la tensión nominal y el nivel de aislamiento (100% vs. 133%) bajo ICEA S-75-381 (sitio externo) (2021). Por ejemplo, un conductor calibre 2/0 AWG en un cable SHD-GC de 8 kV tiene un espesor de aislamiento EPR de 3.81 mm (150 mils). Por su parte, el mismo calibre 2/0 AWG en 15 kV (nivel 100%) posee una pared EPR de 4.45 mm (175 mils) y en 15 kV (nivel 133%) alcanza 5.59 mm (220 mils). La resistencia eléctrica de contacto R_c en los pines macho-hembra plateados genera unas pérdidas por efecto Joule que deben mantenerse dentro de los límites de IEEE Std 386 (sitio externo) (2016) y NOM-001-SEDE-2012 (sitio externo) (2012). La potencia térmica disipada en cada polo del acoplador responde a la relación:

Fórmula de diseño térmico en contactos: P_contacto = I_carga² · R_c ≤ P_adm (90 °C)

Cuando un contacto de fase de 500 A presenta un apriete deficiente o sulfatación superficial y su resistencia sube de 35 μΩ a más de 220 μΩ, se generan puntos calientes que carbonizan el tubo elastomérico. La siguiente tabla detalla la correspondencia dimensional exacta para acopladores de 5 kV a 25 kV:

¿Cuáles son las dimensiones de aislamiento y cubierta para acopladores de 5 kV a 25 kV?

Para profundizar en la preparación de la semiconductora, consulte nuestro protocolo sobre terminaciones y conos de alivio de esfuerzo en cables SHD-GC y MP-GC. Asimismo, verifique el ajuste del lazo piloto en la guía de calibración de relevadores Littelfuse SE-105 y SE-134C Ground-Check. Cuando el cable requiere una unión intermedia permanente o conectores para maquinaria auxiliar de baja tensión, consulte nuestras guías sobre empalmes de potencia Cold-Shrink vs. vulcanizados en cables SHD-GC y Type G-GC y conectores y enchufes mineros de 480 V a 1,000 V con pin piloto.

¿Cómo se comparan las tecnologías de acoplamiento en media tensión minera?

Al diseñar la red hacia el tajo o rampa, ingeniería debe elegir entre acopladores elastoméricos en frío (Cold-Install), acopladores rellenos de compuesto y cajas fijas. Según ASTM B33 (sitio externo) (2020) y 30 CFR Part 7 (sitio externo) (2023), en circuitos de palas y perforadoras el acoplador elastomérico sin relleno reduce el tiempo de montaje en un 75% (IEEE, 2016). La siguiente tabla compara las tres arquitecturas utilizadas con cables portátiles apantallados de media tensión SHD-GC y cables alimentadores de media tensión para minería Type MP-GC:

¿Qué diferencias operativas existen entre acopladores elastoméricos, rellenos y cajas fijas?

¿Qué demuestran las pruebas de laboratorio FAT y los datos reales en minas mexicanas?

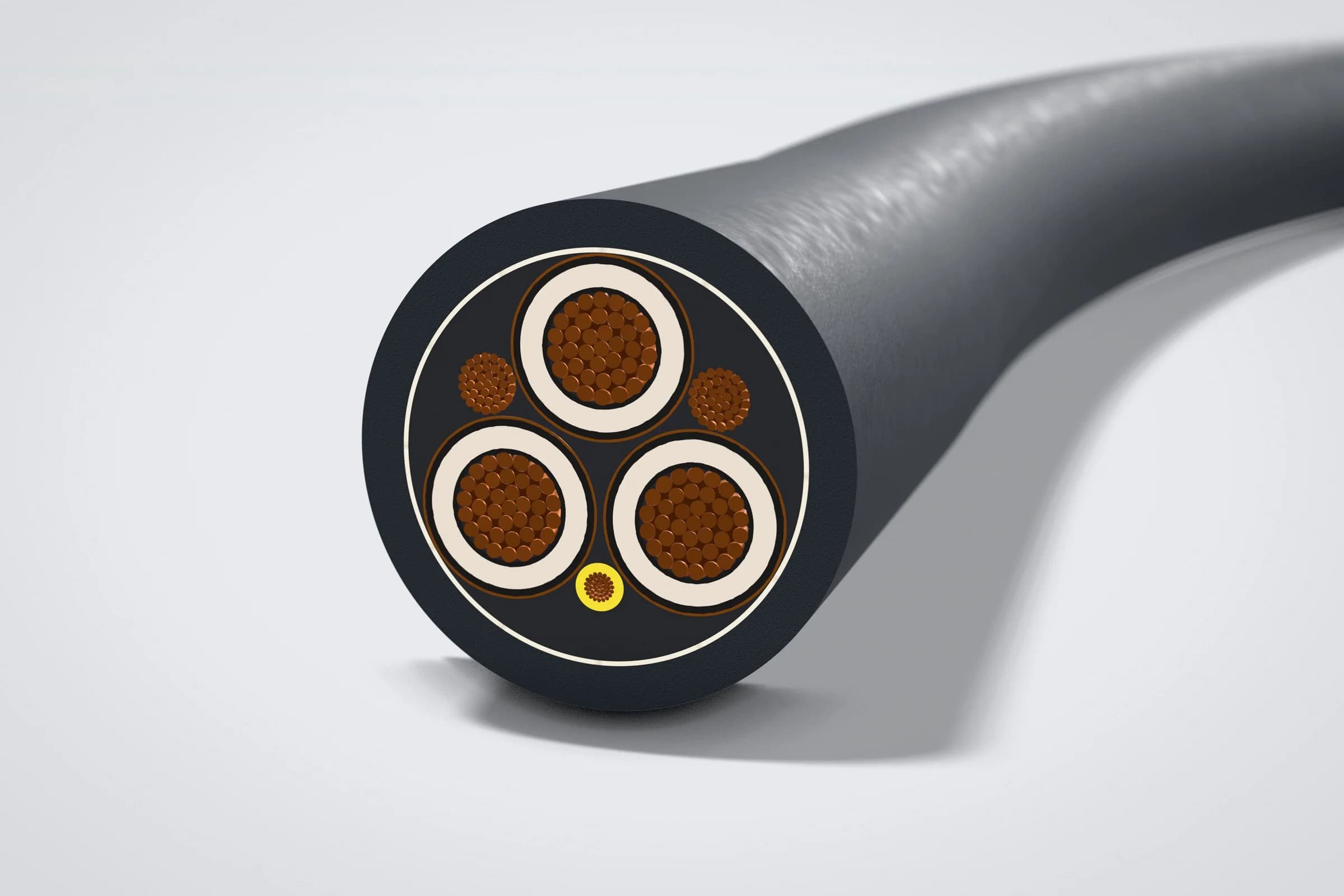

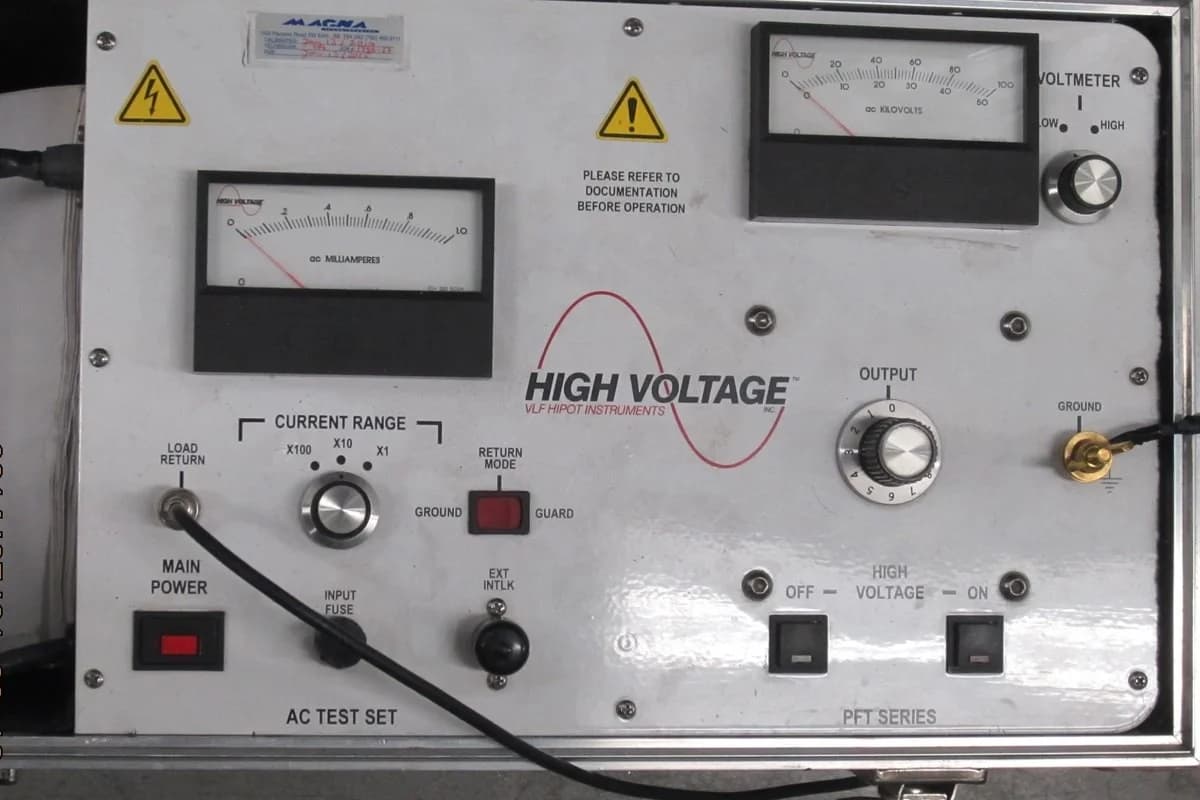

En nuestro laboratorio de alta tensión verificamos cada lote de cables portátiles SHD-GC y cables alimentadores Type MP-GC. Todos los ensayos se ejecutan bajo ICEA S-75-381 (sitio externo) (2021) e IEEE 400.2 (sitio externo) (2013) antes del embarque. Esta disciplina garantiza que el cable encaje con precisión milimétrica en acopladores PLM, Patton & Cooke y TJB sin requerir rebajes manuales con navaja en la mina.

1. Tolerancia diametral láser sobre aislamiento EPR (DOI): El control en línea de triple extrusión mantuvo la variación del diámetro sobre aislamiento dentro de ±0.18 mm y una ovalidad menor al 1.5% (ICEA, 2021). Con ello se asegura una presión interfacial uniforme de 0.14 MPa dentro de los tubos aislantes del acoplador.
2. Extinción de descargas parciales (PD): A 2.0 × U₀ (17.3 kV CA), el ensamble registró 1.6 pC. Este valor es muy inferior al límite de 5.0 pC exigido por ICEA S-75-381 (sitio externo) (2021).
3. Resistencia de lazo piloto y termografía a 500 A: Tras 100 ciclos de inserción y extracción mecánica del acoplador, la resistencia de contacto en el pin piloto Ground-Check permaneció en 0.85 mΩ. Por su parte, la elevación térmica en los pines de fase con torque calibrado de 50 N·m se estabilizó en 27.4 °C sobre el ambiente.

¿Cuáles son las mejores prácticas de montaje, torque y mantenimiento en campo?

Una desviación de apenas 3 mm en la cota de pelado de la capa semiconductora puede anular el control de estrés del acoplador y provocar una falla fase-tierra según NOM-023-STPS-2012 (sitio externo) (2012). Para maximizar la disponibilidad en operaciones de minería a cielo abierto y subterránea, nuestro equipo de ingeniería recomienda ejecutar cuatro pasos obligatorios:

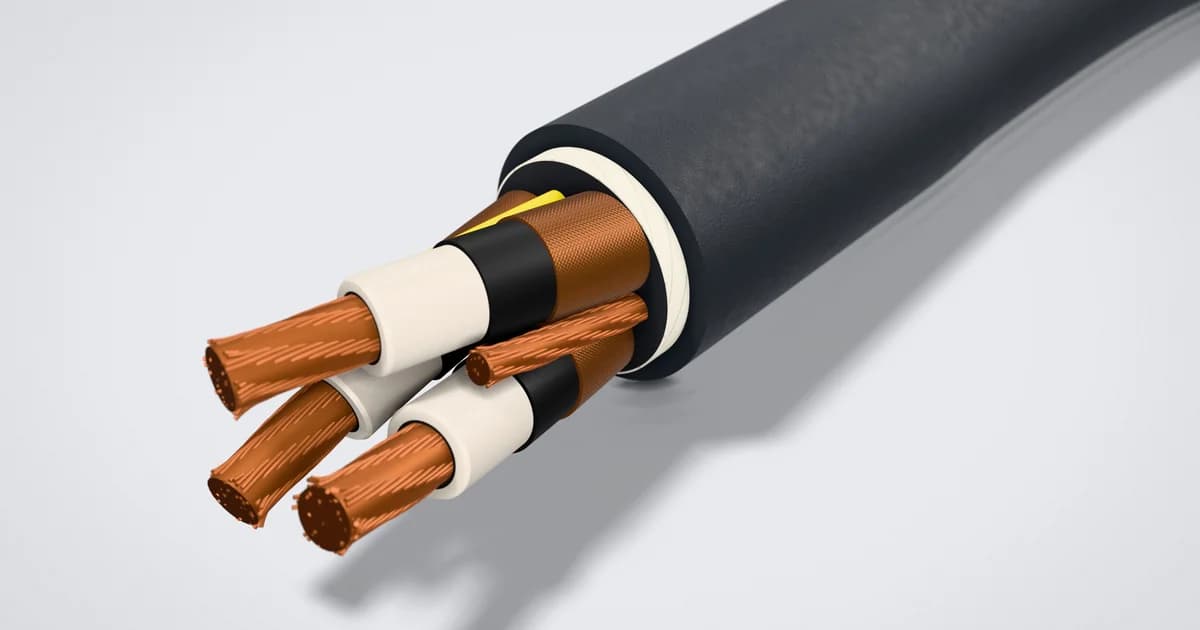

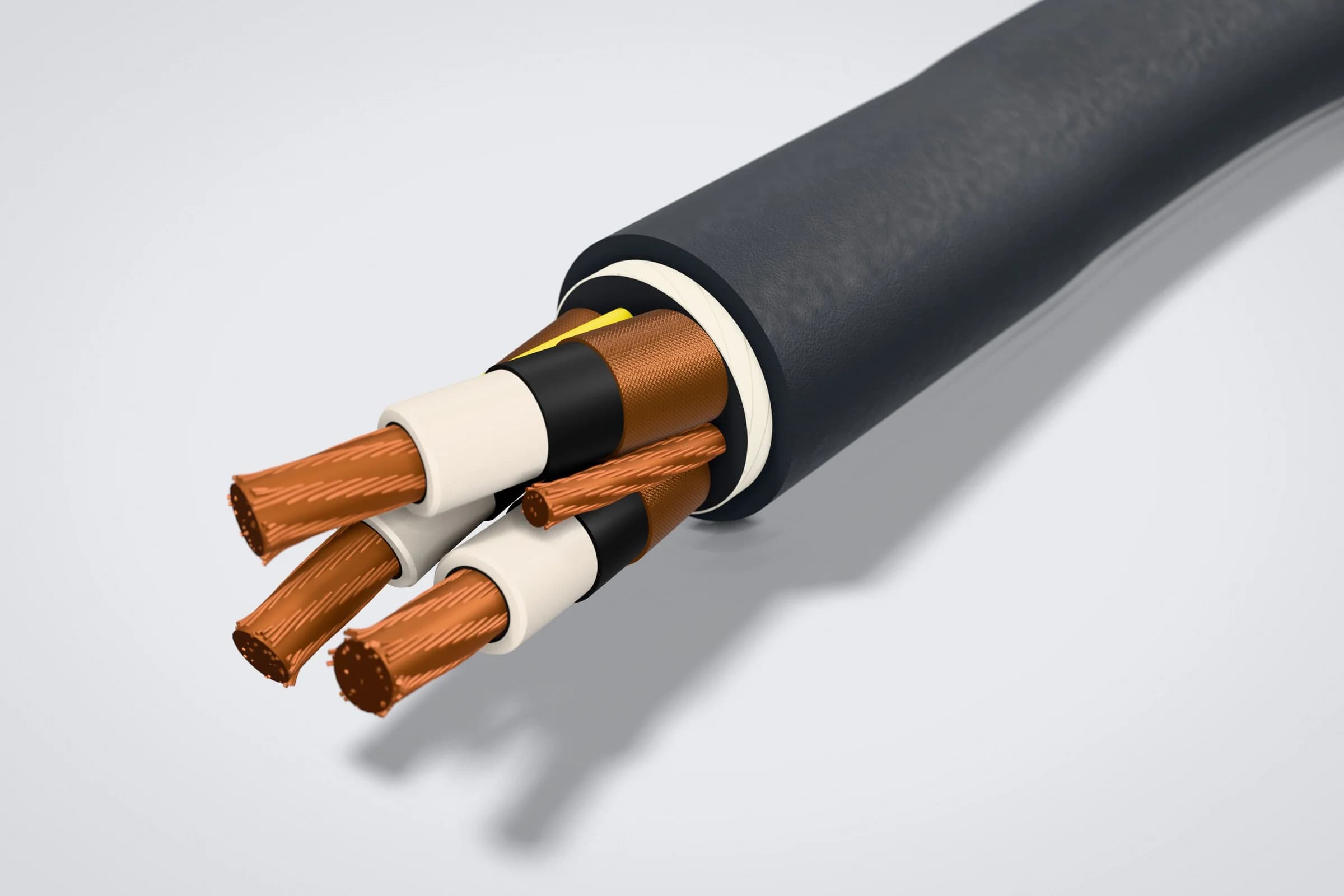

1. Corte con plantilla metálica. Use siempre la plantilla de aluminio del acoplador PLM o Patton & Cooke para marcar el pelado de cubierta CPE, pantalla y semiconductora (free-stripping). Nunca corte la semiconductora a mano alzada sin anillo guía.
2. Aterrizaje de 360 grados de pantallas y tierras divididas. Asegure las trenzas de cobre estañado de las tres fases y los dos conductores de tierra divididos en el bloque colector interno de la carcasa del acoplador. Así se mantiene una trayectoria de corriente de falla simétrica hacia el relevador NGR de la subestación.
3. Verificación del retraso del pin piloto. Antes de cerrar la tapa, compruebe con Vernier que el pin piloto conserve su retroceso de 6.5 a 9.5 mm. Verifique además el engarce firme del diodo final de línea.
4. Anclaje en patín (Skid) y alivio de tracción con malla Kellems. Monte cada acoplador sobre un trineo metálico elevado al menos 20 cm sobre el piso húmedo del banco o galería. Instale mallas de sujeción Kellems en ambos extremos para que el arrastre del cable jamás traccione los pines internos.

¿Qué preguntas frecuentes plantean los ingenieros sobre acopladores de media tensión en cables SHD-GC y MP-GC (FAQ)?

¿Se puede usar el mismo acoplador de 15 kV tanto para un cable SHD-GC como para un cable MP-GC del mismo calibre?

La carcasa metálica exterior del acoplador de 15 kV (500 A o 600 A) sí es compatible con ambos cables, pero se deben verificar dos componentes internos. Primero, el diámetro sobre aislamiento (DOI) cambia si el cable MP-GC tiene nivel de aislamiento del 133% frente al 100% del SHD-GC. Esto requiere un tubo elastomérico de diferente diámetro interior. Segundo, el buje del prensaestopas trasero debe ajustarse al menor diámetro exterior del cable MP-GC respecto al cable portátil SHD-GC (ICEA, 2021).

¿Por qué se prohíbe desconectar un acoplador PLM o Patton & Cooke bajo carga aunque tenga pin piloto Ground-Check?

Porque los acopladores mineros de media tensión están diseñados bajo filosofía de operación sin carga ('dead-break'). El pin piloto corto ('early-break') es una protección de emergencia que abre el interruptor de la subestación en menos de 80 ms ante una apertura accidental. Sin embargo, la NOM-023-STPS exige abrir y bloquear primero el interruptor principal antes de intervenir el acoplador.

¿Qué tipo de lubricante se debe aplicar al insertar los tubos aislantes sobre el aislamiento EPR del cable?

Se debe utilizar exclusivamente compuesto o grasa dieléctrica de silicona pura al 100% suministrada o aprobada por el fabricante del acoplador. Está estrictamente prohibido aplicar vaselina industrial, aceites minerales, grasa de chasis o aerosoles solventes, ya que los hidrocarburos degradan e hinchan el caucho EPR del cable y el EPDM del tubo aislante, lo que provoca fallas dieléctricas prematuras.

¿Cada cuánto tiempo se deben inspeccionar los contactos internos y sellos O-ring de los acopladores en un tajo abierto?

En cables de arrastre SHD-GC que alimentan palas eléctricas y perforadoras, recomendamos inspeccionar cada acoplador cada 6 meses o tras cada 15 maniobras de reubicación. El protocolo incluye limpiar el polvo mineral con solvente dieléctrico sin residuos, medir la resistencia de contacto con micro-óhmetro y verificar la elasticidad de los sellos O-ring contra ingreso de agua y reapretar la tornillería con torquímetro calibrado.

¿Cómo solicitar ingeniería de aplicación, asesoría técnica y cotización de fábrica?

Sobre nosotros: en TEBAOFLEX fabricamos cables portátiles SHD-GC y cables alimentadores Type MP-GC con control láser de diámetro EPR y semiconductora free-stripping. Garantizamos compatibilidad exacta con acopladores PLM, Patton & Cooke, TJB y Cavotec bajo normas ICEA S-75-381, IEEE 386 y MSHA. Si su operación en minería a cielo abierto o minería subterránea requiere fichas DOI/OD o cotización por carrete, solicite asesoría técnica con ingeniería en México.
