Acopladores y Conectores Rápidos para Cables Mineros

En los tajos a cielo abierto y frentes de rebaje subterráneo de México, la movilidad de la maquinaria pesada —palas electromecánicas de cable, trituradoras móviles, jumbos y bombas de achique de alto caudal— exige conectar y desconectar tramos de cables de media tensión (1 kV a 25 kV) con rapidez y absoluta seguridad. El empleo de cajas de empalme atornilladas tradicionales resulta inoperante para el dinamismo de una explotación moderna y eleva los riesgos de electrocución si no se desenergizan adecuadamente.

Para resolver este reto, la industria minera estandariza el uso de acopladores y conectores rápidos mineros (Mining Couplers), robustos sistemas de enchufe y receptáculo construidos en aleaciones de aluminio libre de cobre o acero inoxidable, diseñados para resistir el arrastre sobre rocas, lodos corrosivos y sobrepresiones de agua. Sin embargo, un conector no es un simple accesorio mecánico: es un dispositivo de seguridad eléctrica de alta precisión que debe coordinarse con el lazo piloto Ground Check de cables tipo Type G-GC y Type SHD-GC.

Este artículo analiza los criterios de selección de acopladores mineros según NOM-023-STPS-2012 (sitio externo) y MSHA 30 CFR Parte 75 (sitio externo), el diseño de pines con desconexión anticipada (break-first) y los protocolos para evitar explosiones por formación de arco voltaico (arc flash) durante maniobras en faena.

1. Anatomía y Distribución de Pines en Acopladores de Media Tensión

Un conector de alta tensión para faenas mineras (típicamente de 4.16 kV, 8 kV, 15 kV o 25 kV y corrientes de 250 A a 500 A) aloja en su interior un arreglo geométrico riguroso de conductores macho y hembra con aislamiento de caucho de silicona o epóxido:

• Tres Pines de Fase Principales (A, B, C): Fabricados en cobre electrolítico de alta pureza con recubrimiento de plata dura para minimizar la resistencia de contacto. Cada pin cuenta con un cono de alivio de esfuerzo dieléctrico que mitiga descargas parciales y efecto corona en la interfase de enchufe.
• Dos Pines de Tierra Pasiva (G1 y G2): Ubicados en la periferia, se conectan directamente a los conductores de tierra del cable Type SHD-GC y a la carcasa metálica del conector para garantizar una equipotencialidad absoluta.
• Pin Central de Verificación de Tierra (Ground Check - GC): De longitud deliberadamente más corta (de 10 mm a 15 mm menor que las fases). Este pin es el núcleo del sistema de seguridad intrínseca.

2. Enclavamientos Mecánicos y Grado de Protección Ambiental IP67/IP68

Los entornos de mina mexicana presentan un desafío dual: humedad ácida en galerías subterráneas y tormentas de polvo con radiación UV extrema en tajos desérticos. Los acopladores industriales comunes fallan en cuestión de semanas en estas condiciones.

La especificación minera de uso rudo requiere:

1. Carcasa de Aleación A356 Tratada Térmicamente: El cuerpo exterior debe ser de aluminio libre de cobre con recubrimiento de pintura epóxica electrostática, capaz de soportar impactos directos de roca de hasta 20 julios y el paso de camiones articulados sin deformar la cámara de pines.
2. Sellado Hermético Doble con Empaques de Neopreno/CPE: Grado de protección mínimo IP67 (inmersión temporal a 1 metro de agua) o IP68 para bombas sumergibles de desagüe, impidiendo el ingreso de lodos con sulfatos que oxidarían los contactos de plata.
3. Anillo Roscado de Acoplamiento Rápido con Trinquete Antivibración: Mecanismo de rosca acme de entrada múltiple que permite cerrar el conector en menos de 2.5 vueltas, equipado con pasador de seguridad para candado de consignación (Lockout/Tagout).

3. Tabla de Selección de Acopladores Mineros por Nivel de Tensión

A continuación se presentan las configuraciones estándar de acopladores rápidos y su compatibilidad con los tipos de cable de arrastre:

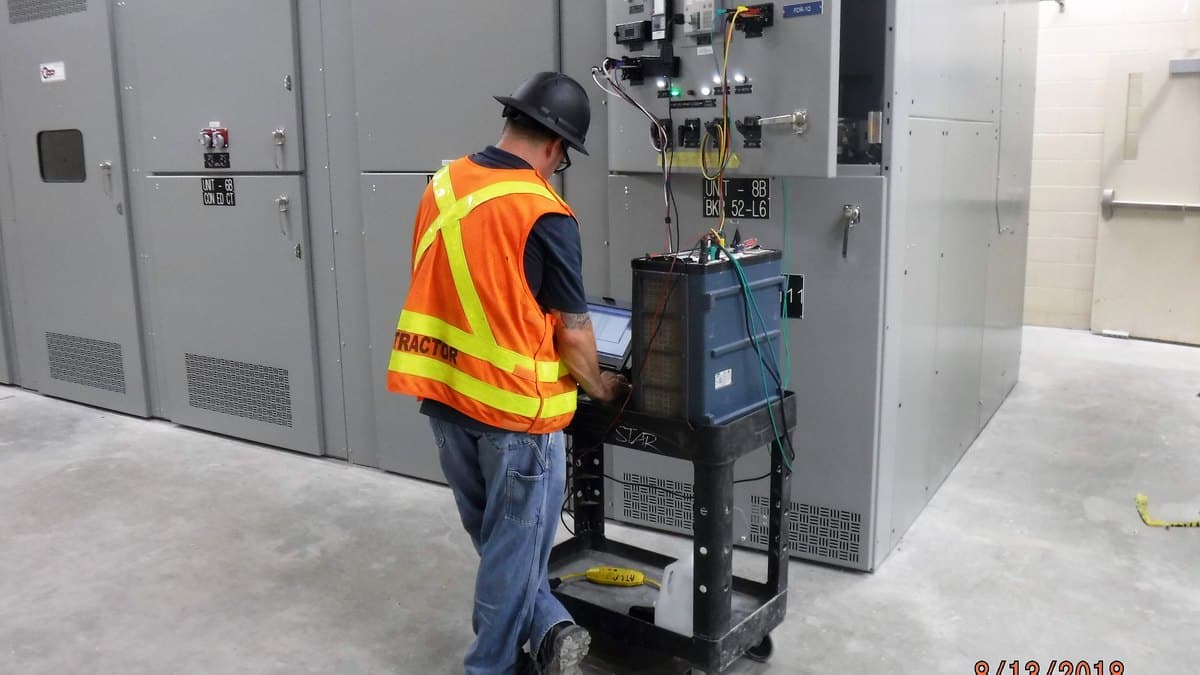

4. Protocolo de Inspección y Mantenimiento en Faena

De acuerdo con las estadísticas de fallas eléctricas en minería, más del 40% de los cortocircuitos en cables de arrastre se inician en los acopladores debido a falta de mantenimiento preventivo. La cuadrilla de electricistas debe aplicar el siguiente procedimiento semanal:

1. Desenergización y Comprobación de Tensión Nula: Nunca confíe únicamente en el enclavamiento. Abra el interruptor en la subestación móvil, bloquee con candado de seguridad y verifique ausencia de tensión con detector acústico/óptico calibrado.
2. Limpieza Ultrasónica o con Solvente Dieléctrico Grado Cero: Limpie a fondo el aislador elastomérico de los pines para retirar polvo de sílice y grasas contaminadas. Aplique una película ultra-fina de grasa de silicona de alta rigidez dieléctrica recomendada por el fabricante del conector.
3. Medición de Resistencia de Contacto (Microóhmetro): Mida la resistencia de contacto pin-hembra. Un valor superior a 30 microohmios indica desgaste de la plata o deformación elástica de los dedos de contacto, lo cual causará sobrecalentamiento focal y fusión de los pines.
4. Revisión de la Prensaestopa de Sujeción Mecánica: El acoplador debe contar con una prensaestopa de compresión de caucho y una abrazadera metálica de alivio de tensión (strain relief) amarrada a la armadura o cubierta del cable. Si el cable se jala, la fuerza mecánica debe ser absorbida por la carcasa, nunca por los terminales de cobre internos.

En TEBAOFLEX suministramos cables de arrastre tipo Type SHD-GC y Type G-GC completamente conectorizados y probados en fábrica con acopladores mineros de marcas líderes homologadas bajo norma MSHA y NOM-023. Consulte nuestro portafolio de cables para minería de uso severo o contacte a nuestros ingenieros de proyectos mineros para solicitar ensambles a la medida de su flota.
