Artículo Técnico EspecializadoPuesta a Tierra por Resistencia en Subestaciones Mineras
Resumen Técnico
Diseño de puesta a tierra con resistencia NGR en subestaciones móviles para minería. Protección contra fallas y coordinación con cables Type G-GC y SHD-GC.

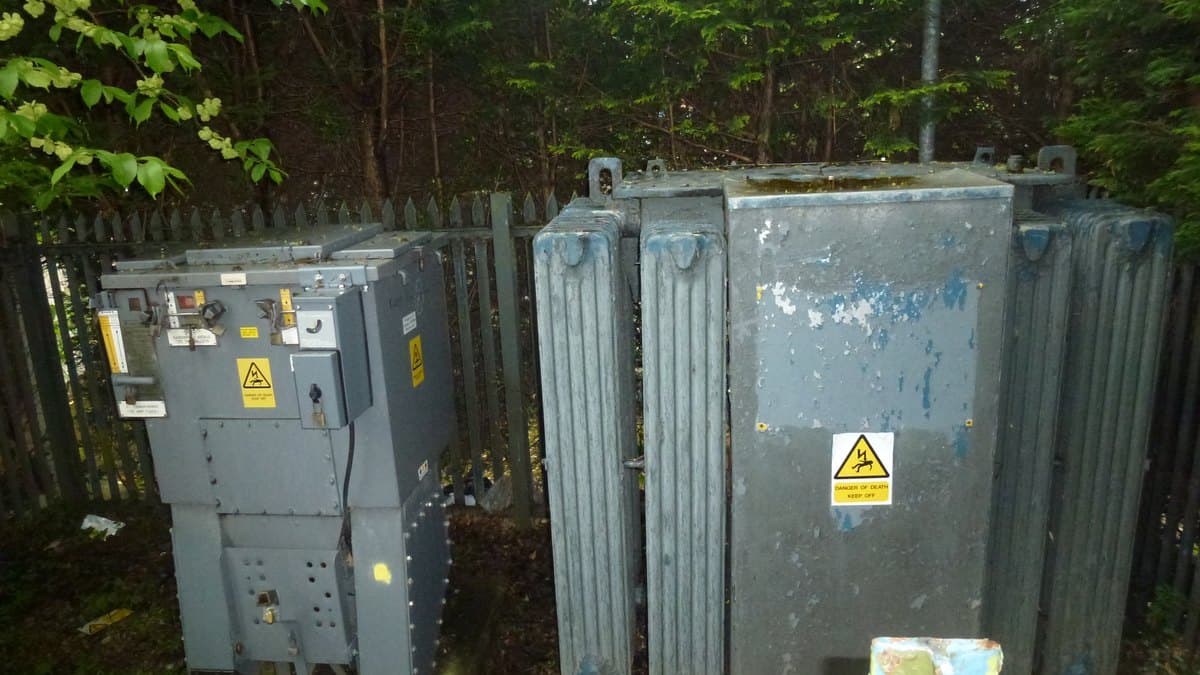

En los campamentos mineros de Sonora, Zacatecas y Coahuila, las subestaciones móviles montadas sobre patines de arrastre (skids) son los centros neurálgicos que transforman la energía de distribución (13.8 kV o 34.5 kV) a tensiones de utilización de 4.16 kV, 1,000 V o 480 V para alimentar palas, jumbos y bombas de achique. En estas instalaciones industriales aisladas, la decisión sobre el esquema de conexión del neutro del transformador es un asunto de vida o muerte.
A diferencia de las redes eléctricas de servicios públicos urbanos donde se utiliza neutro sólidamente aterrizado para maximizar las corrientes de despeje, en la minería un neutro sólidamente conectado a tierra generaría corrientes de falla fase-tierra de 10,000 a 25,000 amperios. En un tajo o túnel húmedo, esta energía provocaría explosiones de arco eléctrico (arc flash), fundiría la armadura de los cables y elevaría la tensión de toque sobre el chasis de la maquinaria a niveles mortales para los operadores.
Por esta razón, la normativa federal NOM-023-STPS-2012 (sitio externo), el código NOM-001-SEDE-2012 (sitio externo) y el estándar internacional IEEE 142 (Green Book) (sitio externo) exigen de forma taxativa la implementación de Puesta a Tierra por Resistencia (Neutral Grounding Resistor - NGR) coordinada con cables mineros con conductor piloto Ground Check tipo Type G-GC y Type SHD-GC.
Precaución
Parámetro de Diseño Crítico para Minas (TL;DR)
1. Principio de Funcionamiento del Neutro Aterrizado por Resistencia (NGR)
En un transformador con devanado secundario conectado en estrella (Wye), el resistor NGR se intercala físicamente entre el punto neutro del transformador y la malla de tierra de la subestación. El valor óhmico del resistor se calcula mediante la ley de Ohm en función de la tensión de fase a neutro:
Nota
Fórmula de Dimensionamiento del Resistor NGR
Cuando ocurre una falla de aislamiento en un cable de arrastre (por ejemplo, el pellizco de una fase contra la roca viva), el circuito se comporta como se ilustra a continuación:
2. Tabla Comparativa de Esquemas de Puesta a Tierra en Minería
La siguiente tabla resume por qué la puesta a tierra por resistencia de bajo valor (Low-Resistance Grounding) es el estándar indiscutible en la minería mecanizada:
| Criterio de Evaluación | Neutro Sólido a Tierra | Neutro Aislado (Delta no Aterrizado) | Neutro por Resistencia NGR (Minero) |
|---|---|---|---|
| Magnitud corriente de falla | Extremadamente alta (5,000 a 25,000 A) | Casi nula al inicio (Corrientes capacitivas) | Estrictamente controlada (15 A a 25 A) |
| Riesgo de Arc Flash y explosión | Máximo; vaporización letal de cobre | Bajo en primera falla; catastrófico en segunda | Virtualmente eliminado (< 1% de energía) |
| Sobretensiones transitorias | Bajas (Fases sanas permanecen en V_L-N) | Severas (Fenómeno de arcing ground hasta 6×U₀) | Controladas; el resistor amortigua resonancias |
| Seguridad de choque (Tensión de toque) | Muy peligrosa (> 1,000 V en chasis) | Incierta; depende de fugas capacitivas | Completamente segura (< 50 V sobre chasis) |
| Selectividad de relevadores | Fácil disparo, pero con alto daño colateral | Muy difícil de localizar el tramo con falla | Precisa y selectiva con toroidales 50G/51G |
3. Coordinación de Protecciones: Relevador 50G/51G y Lazo Ground Check
Para que el sistema NGR proteja con eficacia a los trabajadores y a los cables de arrastre, se requiere una coordinación perfecta entre tres componentes de la subestación móvil:

- Transformador de Corriente Toroidal (Zero-Sequence CT): Las tres fases de potencia del cable alimentador deben atravesar la misma ventana del sensor toroidal. En condiciones normales de carga simétrica, la suma vectorial de corrientes es cero. Al producirse una falla a tierra, la corriente residual de 15 A a 25 A es detectada instantáneamente por el sensor.
- Relevador de Sobrecorriente de Tierra (50G/51G): Se calibra con una corriente de arranque (pickup) de 2.0 A a 5.0 A y un tiempo de disparo instantáneo (< 0.1 s). Esto garantiza que la falla se desconecte en la primera décima de segundo, protegiendo el aislamiento de EPR del cable Type SHD-GC contra perforaciones térmicas.
- Monitor Continuo de Tierra (Ground Check Monitor): Supervisa la continuidad del lazo formado por el conductor piloto Ground Check y los conductores de tierra a través de los acopladores rápidos mineros. Si un cable se degüella o un conector se afloja, el relevador abre el circuito de inmediato según el mandato de MSHA 30 CFR § 75.803 (sitio externo).

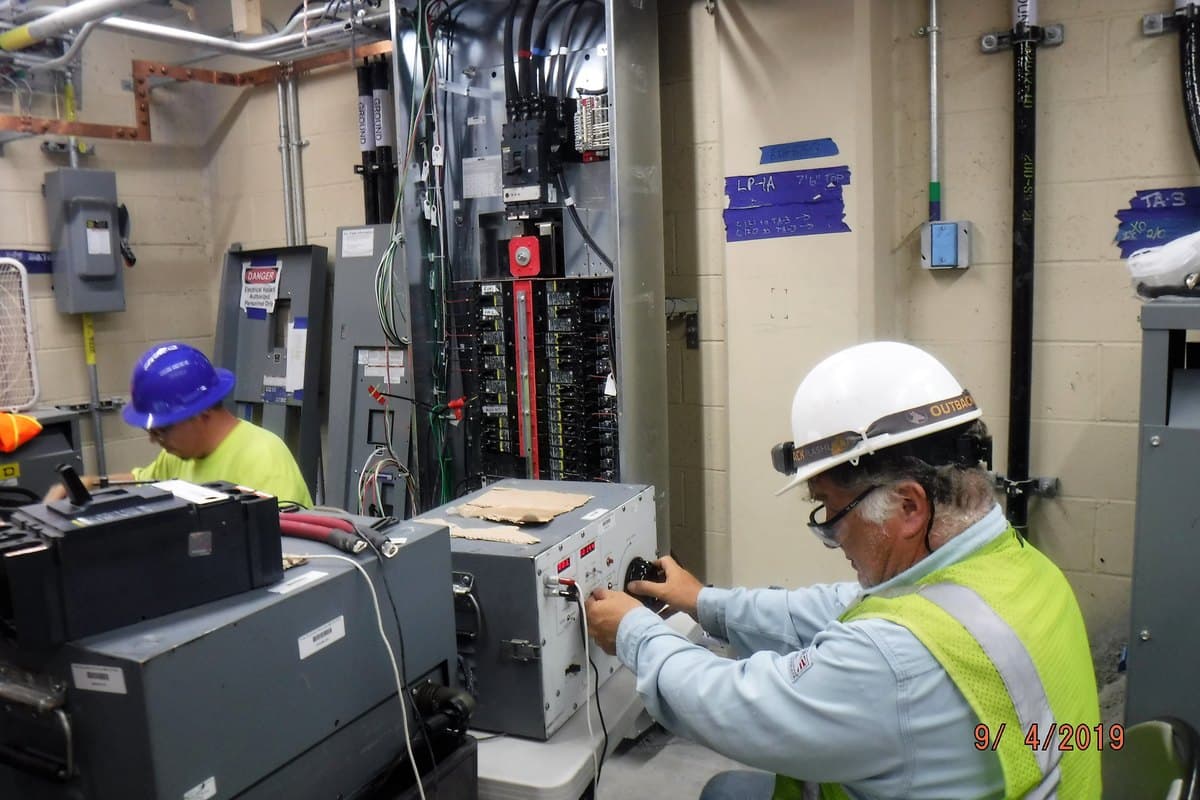

4. Mantenimiento y Supervisión del Banco NGR en Faena
El peor escenario en una subestación minera es un resistor NGR con circuito abierto (por vibración mecánica o fractura térmica de las resistencias de rejilla). En ese estado, el sistema se convierte inadvertidamente en un neutro flotante no aterrizado, perdiendo la protección de falla a tierra.
Por ello, las subestaciones móviles modernas incorporan relevadores de supervisión continua de neutro (NGR Monitor Relay, función 59N/27N) que inyectan una señal de control de baja frecuencia para verificar que la resistencia del banco no se haya desconectado.
En TEBAOFLEX proveemos conductores mineros diseñados para operar en perfecta sinergia con sistemas NGR: cables tipo Type G-GC, Type SHD-GC y alimentadores Type MP-GC, fabricados con dos conductores de tierra simétricos y un conductor piloto Ground Check de baja resistencia para maximizar la sensibilidad de disparo. Descubra nuestra oferta integral de cables de uso rudo para minería o consulte a nuestro departamento de ingeniería eléctrica para auditorías de coordinación de protecciones en mina.
Fuentes y referencias
- Secretaría del Trabajo y Previsión Social. NOM-023-STPS-2012, Condiciones de seguridad y salud en el trabajo en minas subterráneas y a cielo abierto, puesta a tierra. (sitio externo)
- Secretaría de Energía. NOM-001-SEDE-2012, Instalaciones eléctricas (utilización), Artículo 250 Puesta a tierra y unión, sistemas con neutro por resistencia. (sitio externo)
- Institute of Electrical and Electronics Engineers. IEEE Std 142-2007 (Green Book): IEEE Recommended Practice for Grounding of Industrial and Commercial Power Systems. (sitio externo)
- Institute of Electrical and Electronics Engineers. IEEE Std 80-2013: IEEE Guide for Safety in AC Substation Grounding. (sitio externo)
- Mine Safety and Health Administration. 30 CFR § 75.803: Fail safe ground check circuits on high-voltage resistance grounded systems. (sitio externo)
