Descargas Parciales en Cables Mineros: Pruebas y Diagnóstico

En las operaciones de extracción a cielo abierto y minería subterránea en México, los cables de media tensión —principalmente Type SHD-GC de 5 kV a 15 kV para palas de cable y jumbos de perforación, así como Type MP-GC para tiros de alimentación— están sometidos a ciclos implacables de estrés eléctrico, flexión mecánica y abrasión térmica. Aunque la cubierta exterior de polietileno clorado (CPE) parezca íntegra, el aislamiento dieléctrico interno de etileno-propileno (EPR) puede estar sufriendo un proceso silencioso pero fatal: la degradación por Descargas Parciales (Partial Discharge - PD).

Una descarga parcial es una ruptura dieléctrica localizada en una pequeña porción del aislamiento entre conductores o entre el conductor y la pantalla metálica, que no puentea completamente los electrodos. Con el tiempo, cada micro-chispa interna carboniza los polímeros vecinos, formando microscópicas arborescencias eléctricas (electrical treeing) que debilitan la rigidez dieléctrica hasta provocar un cortocircuito catastrófico, arcos de gran energía e interrupciones forzosas en frentes de extracción.

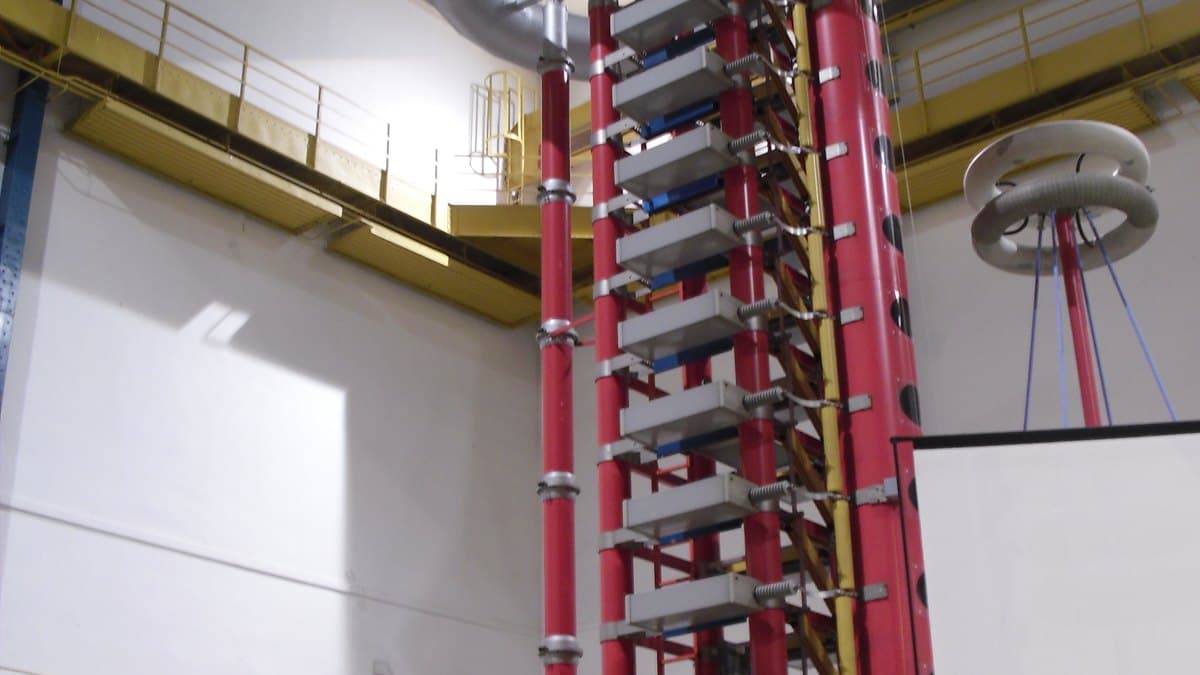

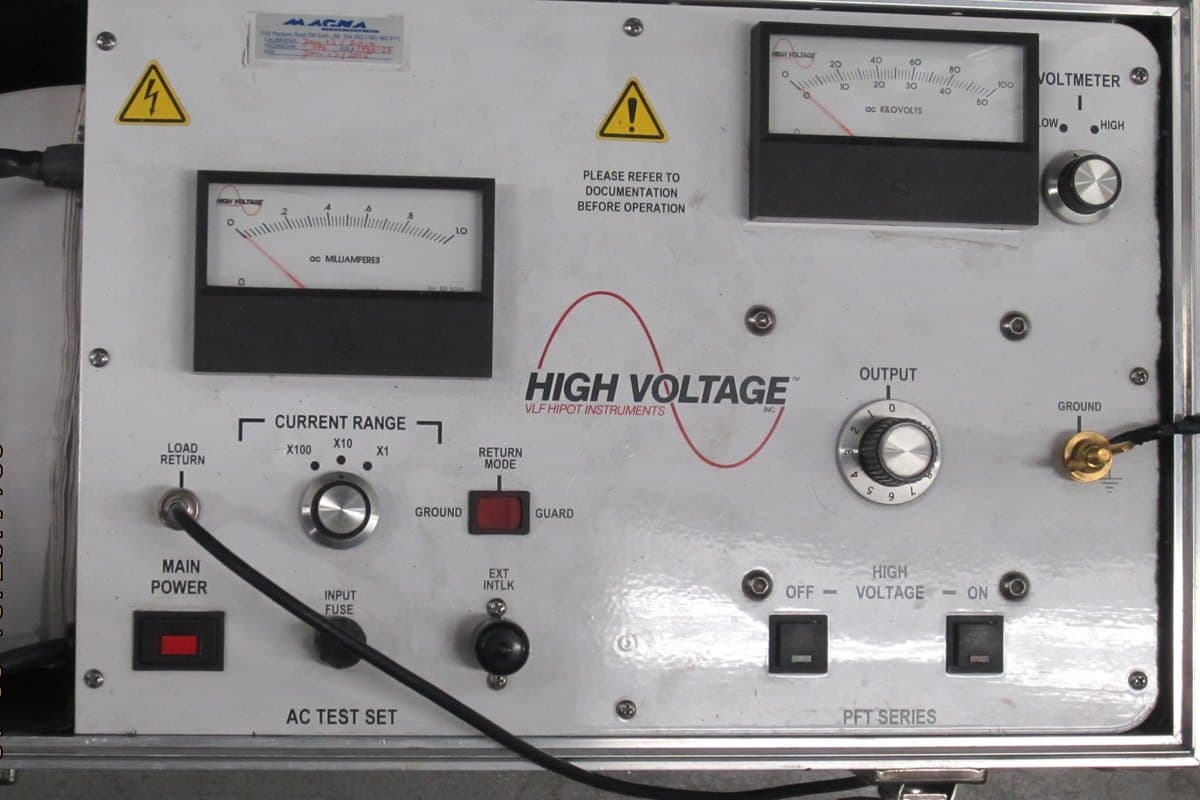

La detección temprana mediante ensayos con tecnología de Muy Baja Frecuencia (VLF a 0.1 Hz) y monitoreo del factor de pérdidas Tan Delta (Tangente de Delta) permite programar reparaciones certificadas de vulcanizado o reemplazos preventivos semanas antes de que ocurra una explosión de aislamiento en faena.

1. Mecánica de las Descargas Parciales en Cables Mineros

En cables de arrastre apantallados como el Type SHD-GC, cada conductor de fase está envuelto en una capa semiconductora extruida, cubierta por una malla trenzada de cobre estañado para asegurar una distribución radial uniforme del campo electrostático. Sin embargo, las condiciones agresivas de la minería mexicana propician tres tipos de defectos que originan descargas parciales:

• Vacuolas Internas y Delaminación por Fatiga Mecánica: Los dobleces continuos alrededor de tambores enrolladores con radios menores a los recomendados causan separación microscópica entre la capa semiconductora y el aislamiento de EPR. En estas cavidades de aire o humedad, la constante dieléctrica es menor y el campo eléctrico se concentra, ionizando el gas y disparando descargas repetitivas a cada semiciclo de la onda de corriente alterna.
• Infiltración de Humedad y Drenaje Ácido: En galerías subterráneas con presencia de aguas ácidas y lodos (como se detalla en nuestra guía de cables en climas extremos y drenaje ácido), microfisuras en la cubierta permiten el ingreso de sulfatos que degradan la pantalla de cobre, generando descargas superficiales y distorsión del gradiente de potencial.
• Uniones y Terminales Defectuosas en Acopladores: La interfase de conexión en acopladores rápidos mineros de alta tensión suele concentrar altos niveles de descargas de corona si las gomas de alivio de esfuerzo (stress cones) presentan suciedad, partículas metálicas o sellos degradados.

2. Ensayos VLF a 0.1 Hz y Factor de Disipación Tan Delta

A diferencia de las subestaciones fijas donde los cables permanecen estáticos, los cables móviles sufren esfuerzos cíclicos que requieren diagnósticos no destructivos. La norma internacional IEEE 400.2 (Guide for Field Testing of Shielded Power Cable Systems Using VLF) (sitio externo) establece el método de frecuencia ultra-baja (0.1 Hz):

La prueba de Tan Delta evalúa la relación entre la corriente resistiva de fuga (pérdidas por conducción en el dieléctrico) y la corriente capacitiva pura:

1. Medición Escalonada de Tensión: Se aplican tres niveles de tensión normalizados: 0.5 U₀, 1.0 U₀ y 1.5 U₀ (donde U₀ es la tensión nominal de fase a tierra, por ejemplo 4.6 kV en un sistema de 8 kV).
2. Cálculo del Tip-Up: La diferencia de Tan Delta entre 1.5 U₀ y 0.5 U₀ se conoce como "Tip-Up". Un Tip-Up elevado denota que las pérdidas dieléctricas no son homogéneas sino que crecen exponencialmente con la tensión, síntoma inequívoco de arborescencias eléctricas activas.
3. Evaluación de Estabilidad Temporal: Si el valor de Tan Delta oscila desordenadamente durante los 15 minutos de ensayo, el aislamiento presenta humedad libre o microdescargas de alta intensidad.

3. Detección y Mapeo de Descargas Parciales por Reflexión en el Tiempo (TDR)

El ensayo de descargas parciales según IEEE 400.3 (sitio externo) no solo cuantifica la magnitud de la degradación (medida en picoculombios, pC), sino que permite localizar con precisión métrica el punto físico de la falla a lo largo de un cable de 300 o 500 metros mediante reflectometría en el dominio del tiempo (TDR).

A continuación se detallan los criterios de aceptación y rechazo para cables móviles de media tensión en minas de México:

4. Integración con el Sistema de Puesta a Tierra y Relevadores

Una falla dieléctrica no detectada desemboca irremediablemente en una falla a tierra fase-chasis. Si la subestación móvil de la mina carece de una puesta a tierra por resistencia NGR, la corriente de cortocircuito alcanzará varios miles de amperios, vaporizando el conductor de cobre y destruyendo el blindaje.

Por el contrario, cuando se combinan cables con monitoreo predictivo, relevadores de falla a tierra toroidal y conductores de verificación de tierra según la NOM-023-STPS-2012, cualquier incremento anómalo de pérdidas se aísla antes de que genere tensiones de toque letales para los operadores de pala o perforadora.

5. Recomendaciones Prácticas para Cuadrillas Eléctricas

Para extender la vida útil de los alimentadores de media tensión en minería, implemente estas directrices operativas:

1. Prueba de Recepción de Cables Nuevos o Reacondicionados: Exija al proveedor el reporte de prueba de descargas parciales en fábrica bajo norma ICEA S-75-381 (sitio externo) con un nivel máximo de 10 pC a 1.5 U₀ antes de instalar el cable en la mina.
2. Deshumidificación Previa a Ensayos: Al realizar pruebas en interior de mina, limpie con solvente dieléctrico los terminales y conectores acopladores para erradicar corrientes de fuga superficiales provocadas por polvo de roca o humedad.
3. Inspección Semestral en Faena: Calendarice auditorías de Tan Delta móvil cada 6 meses en los cables asignados a equipos críticos de producción continua (jumbos empernadores, excavadoras eléctricas y bombas de desagüe principal).
4. Corte y Empalme Preventivo: Si el reflectómetro TDR localiza un racimo de descargas de 400 pC concentrado en un tramo de 2 metros (típico punto de machacamiento por orugas), recorte ese tramo y ejecute una reparación certificada por vulcanizado en caliente en lugar de esperar la detonación del cable.

En TEBAOFLEX suministramos cables mineros blindados tipo SHD-GC y MP-GC con formulaciones de EPR de ultra-bajas pérdidas dieléctricas, diseñados para resistir los gradientes de potencial más exigentes en tajos a cielo abierto y minas subterráneas de México. Visite nuestro catálogo de soluciones eléctricas para minería o póngase en contacto con nuestro equipo de ingeniería y diagnóstico para coordinar auditorías dieléctricas en campo.
