Cable Type SHD-GC (2kV a 25kV): Guía de Blindaje Metálico y Alimentación de Palas Eléctricas en Minería

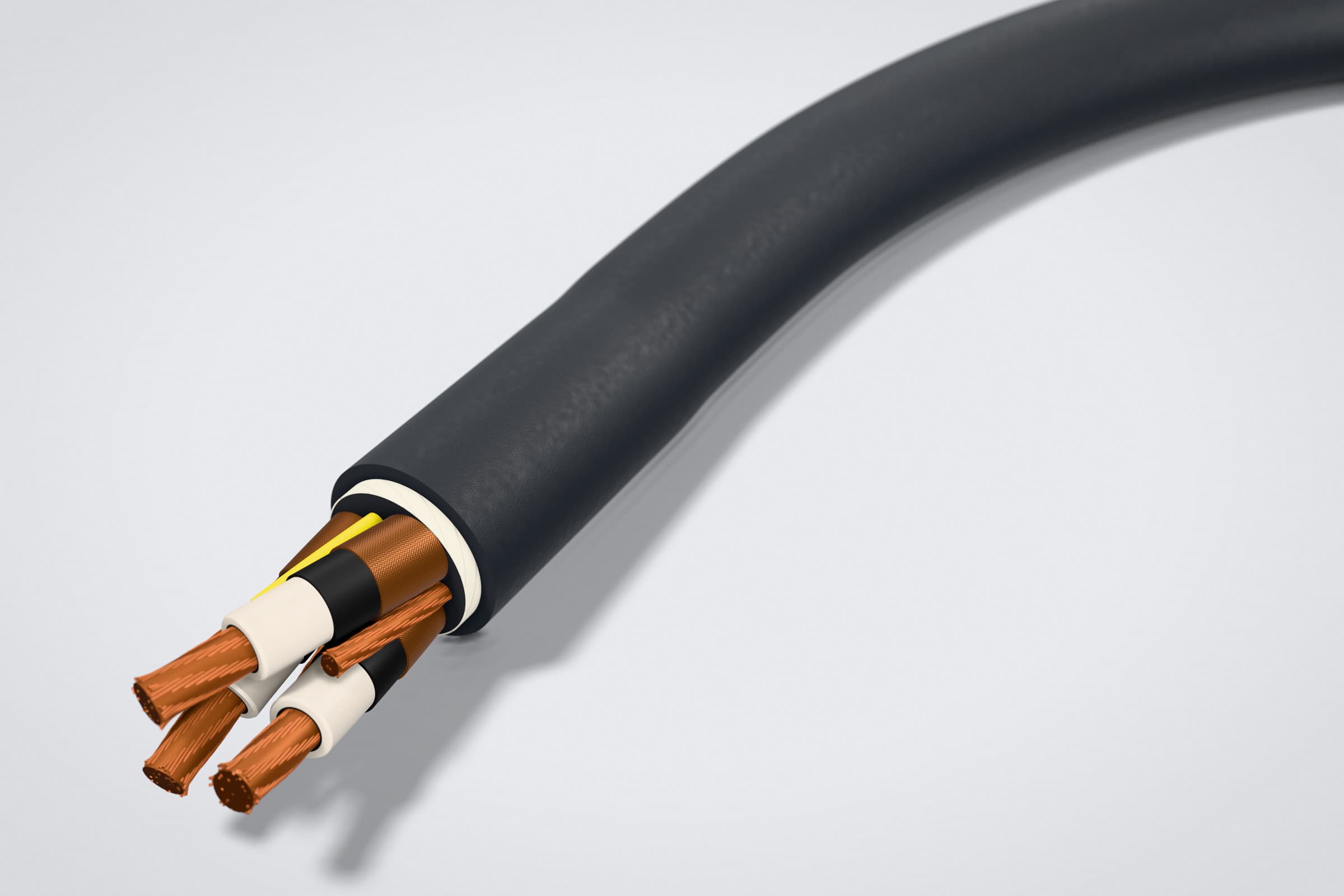

El cable Type SHD-GC es el estándar de energía portátil para alimentar maquinaria pesada móvil en minería de media tensión (de 2,000 V a 25,000 V). Alimenta palas eléctricas, dragalinas y perforadoras rotatorias en tajos a cielo abierto y minas subterráneas.

Su arquitectura se distingue por incorporar una pantalla metálica individual sobre cada conductor de fase (malla trenzada compuesta de cobre estañado y fibras textiles), combinada con un conductor piloto Ground Check amarillo y dos conductores de tierra desnudos. Este blindaje confina el campo electrostático radialmente y suprime descargas por efecto corona.

Puntos clave

• A tensiones superiores a 2 kV, el blindaje metálico individual en cada fase confina las líneas de fuerza dieléctrica radialmente, eliminando arcos tangenciales destructivos.
• La malla trenzada compuesta de cobre estañado y fibras sintéticas reduce la fatiga por flexión repetida en más de un 40 % frente a mallas 100 % metálicas.
• El hilo piloto amarillo Ground Check supervisa de manera continua la impedancia del lazo de tierra de la pala hacia la subestación de tajo.
• Para servicio de tambores enrolladores continuos en palas mecánicas, la norma ICEA S-75-381 exige un radio de curvatura dinámico mínimo de 12 veces el diámetro exterior (12 × D.E.).
• En yacimientos a más de 2,000 msnm (Zacatecas, Sonora), se debe aplicar un factor de corrección de ampacidad de 0.95 debido a la menor densidad del aire.

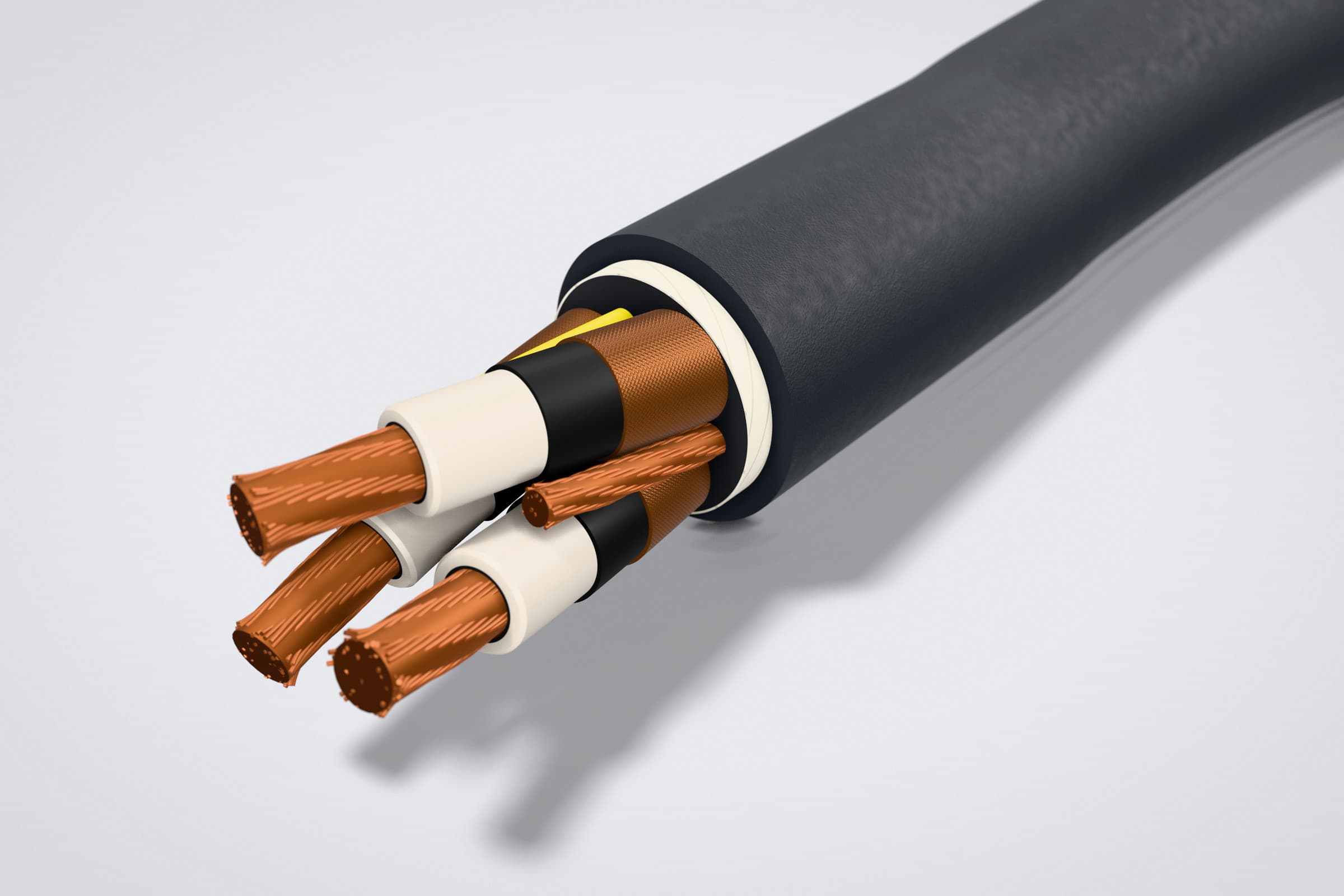

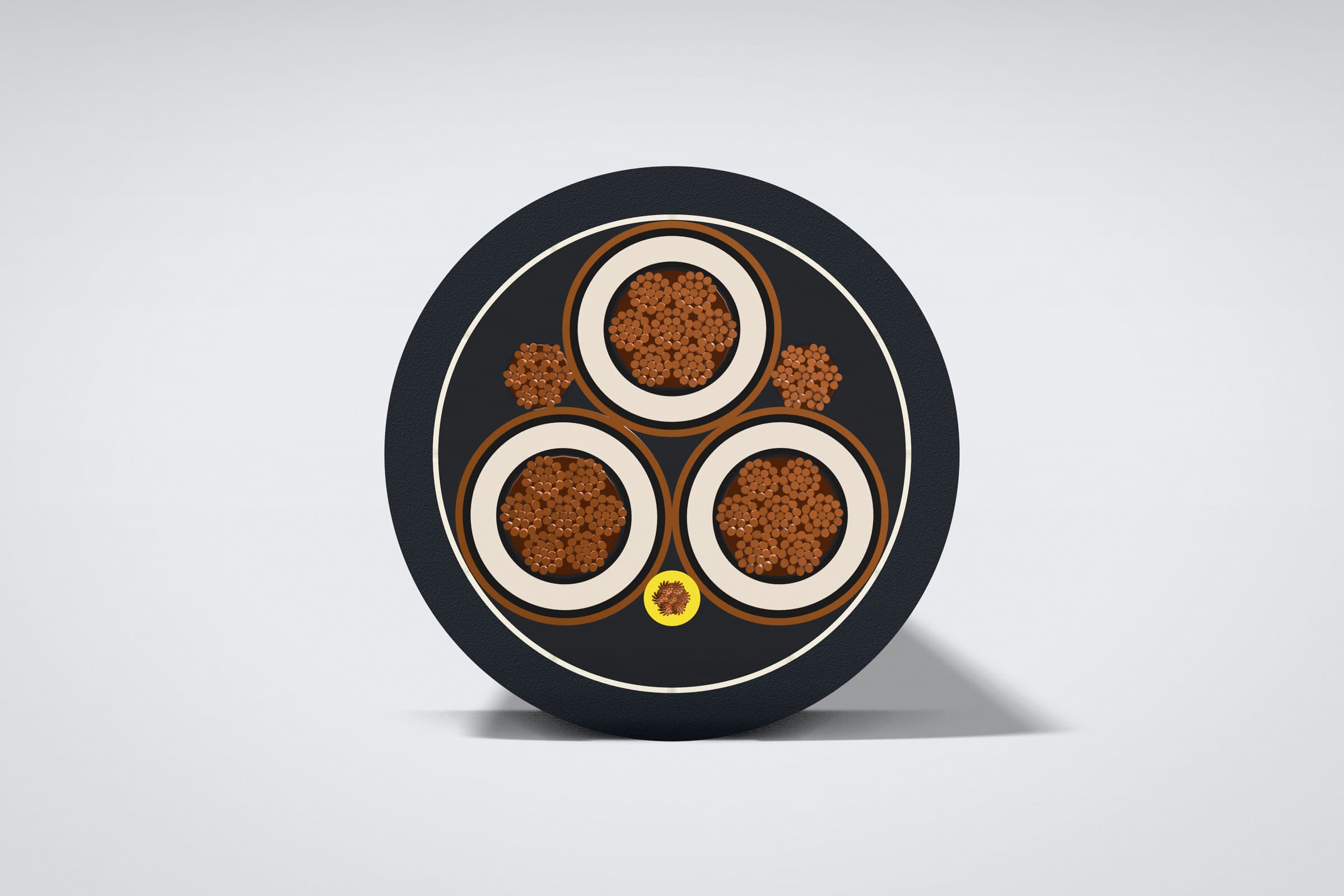

Anatomía constructiva del cable Type SHD-GC

La confiabilidad del cable SHD-GC sobre lechos de roca fracturada se debe a su arquitectura multicapa calibrada para soportar esfuerzos mecánicos extremos y tensiones elevadas.

• Conductores de fase flexibles (3 fases): Cobre recocido electrolítico con estañado superficial (Clase H o I, ASTM B-172), de 6 AWG a 500 kcmil (13.3 a 253 mm²).
• Pantalla semiconductora sobre conductor: Capa extruida que elimina microespacios de aire y homogeniza el gradiente radial del campo eléctrico.
• Aislamiento EPR (Etileno-Propileno): Clasificación térmica de 90 °C en régimen continuo, 130 °C en sobrecarga de emergencia y 250 °C en cortocircuito transitorio.
• Blindaje electrostático compuesto: Capa semiconductora exterior cubierta por una malla trenzada de alambres de cobre estañado entrelazados con fibras textiles sintéticas.
• Sistema de tierra: Dos conductores de tierra desnudas en intersticios y un conductor de verificación de tierra Ground Check aislado en color amarillo de alta visibilidad.
• Chaqueta exterior extra pesada: Cubierta de Polietileno Clorado (CPE) o poliuretano (TPU), resistente al impacto de roca, hidrocarburos, ozono y frío de hasta -40 °C.

Física del blindaje metálico: ¿por qué es obligatorio sobre 2 kV?

En circuitos de baja tensión (como Type W o Type G-GC hasta 2,000 V), el aislamiento macizo sin blindaje es suficiente. Sin embargo, al operar a 4.16 kV, 7.2 kV, 13.8 kV o 25 kV, el gradiente electrostático en el aire supera la rigidez dieléctrica atmosférica.

El blindaje metálico individual confina el esfuerzo dieléctrico a una geometría estrictamente radial hacia potencial cero (pantalla conectada a tierra). Esto evita descargas parciales (efecto corona), previene la síntesis destructiva de gas ozono y elimina tensiones tangenciales en la superficie del cable.

Adicionalmente, si una roca o herramienta afilada penetra la chaqueta exterior, hace contacto inevitable con la malla conectada a tierra antes de tocar la fase viva. Esto transforma un posible cortocircuito trifásico de alta energía en una falla controlada de fase a tierra que dispara instantáneamente el interruptor.

Matriz técnica de clases de tensión del cable Type SHD-GC

El cable Type SHD-GC se clasifica en cinco niveles de tensión conforme a la norma ICEA S-75-381 / NEMA WC 58 (sitio externo):

El rol de seguridad del hilo piloto Ground Check

El conductor Ground Check aislado en color amarillo forma un lazo de supervisión continua con el relevador de monitoreo de continuidad de tierra (Ground Continuity Monitor) en la subestación móvil, en cumplimiento de MSHA 30 CFR § 77.803 (sitio externo) y la norma mexicana NOM-023-STPS-2012 (sitio externo).

Una señal de baja energía circula permanentemente por el conductor amarillo y retorna por las tierras principales y las pantallas metálicas. Si el cable sufre un tirón excesivo y se corta la tierra o se desacopla un conector de acople rápido, el relé desenergiza la pala en 15 a 20 milisegundos, suprimiendo tensiones de contacto mortales en el chasis del equipo.

Ingeniería de campo y operación en minería mexicana

Basado en auditorías operativas en yacimientos de tajo abierto en Caborca y Cananea (Sonora), así como en Fresnillo y Mazapil (Zacatecas), la vida útil de un cable Type SHD-GC oscila entre 18 meses y más de 6 años, según las prácticas mecánicas de operación:

1. Radio de curvatura dinámico en tambores de pala: Para carretes enrolladores automáticos (reeling service), el radio mínimo admisible es de 12 veces el diámetro exterior (12 × D.E.) según ICEA S-75-381. En tendido estático protegido, se admite 6 × D.E.
2. Corrección por altitud (>2,000 msnm): En distritos mineros de gran altitud en la Sierra Madre Occidental, la menor densidad del aire reduce el enfriamiento convectivo. Se debe aplicar un factor de corrección de ampacidad de 0.95.
3. Corrección por temperatura superficial: En tajos desérticos de Sonora en verano, donde la roca supera los 45 °C a 50 °C, la ampacidad base de 90 °C en aire libre debe reducirse aplicando el factor térmico de la norma MSHA 30 CFR 18 Tabla 10.
4. Empalmes y vulcanizado en campo: Si el cable sufre corte por fragmentos de roca, el empalme homologado debe escalonar los manguitos a compresión, reconstituir la pantalla semiconductora y traslapar la malla trenzada de cobre al menos 25 mm a cada extremo.

Comparativa técnica: Type SHD-GC vs. Type MP-GC vs. Type G-GC

Al especificar cables de potencia para minería conviene diferenciar claramente entre cables de arrastre flexible y cables de alimentación troncal como el cable Type MP-GC:

Para conocer el marco general aplicable a todas estas familias en territorio nacional, consulte nuestra guía sobre normas de cables eléctricos en minas de México.

Marco normativo y cumplimiento en México

La selección e instalación de cables Type SHD-GC en México se rige por las siguientes disposiciones legales:

• NOM-001-SEDE-2012 (sitio externo): Artículo 400 Parte C (cables portátiles de uso rudo para más de 600 V), Artículo 250-188 (puesta a tierra de equipo móvil de media tensión) y Artículo 300-40 (obligatoriedad de blindaje metálico sobre 2,000 V).
• NOM-023-STPS-2012 (sitio externo): Exige relevadores de falla a tierra y monitoreo activo de continuidad de conductores de tierra en maquinaria móvil.
• NOM-032-STPS-2008 (sitio externo): Numeral 9.4.32 a) sobre obligatoriedad de pantallas por fase, pilotos y conexiones a tierra en minas subterráneas de carbón.
• ICEA S-75-381 / NEMA WC 58 (sitio externo) y MSHA 30 CFR Part 77 (sitio externo): Estándares técnicos de manufactura, espesores dieléctricos y ensayos de fábrica para cables de arrastre.

Preguntas frecuentes (FAQ)

¿Por qué es obligatorio el blindaje metálico individual a partir de 2,000 V?

Porque sobre 2,000 V el campo eléctrico ioniza el aire entre conductores, originando efecto corona y gas ozono. El blindaje metálico individual confina el campo electrostático radialmente hacia potencial cero, protegiendo el aislamiento EPR y garantizando que cualquier penetración externa dispare de inmediato la protección a tierra.

¿Cuál es la función del conductor amarillo Ground Check en Type SHD-GC?

El conductor Ground Check actúa como un canal piloto de retorno que forma un lazo cerrado con el relevador de continuidad en la subestación móvil. Si el cable sufre un tirón y la línea de tierra se corta o un conector acoplador se afloja, el relé abre el interruptor en menos de 20 milisegundos, previniendo choques eléctricos mortales en el chasis de la pala.

¿Qué diferencia constructiva fundamental existe entre Type SHD-GC y Type MP-GC?

El Type SHD-GC está diseñado para flexión extrema y arrastre continuo (cuerda flexible Clase H/I, mallas de cobre trenzado compuestas con fibras textiles y chaqueta CPE extra pesada). Por su parte, el Type MP-GC es un alimentador troncal semipermanente con conductores Clase B y cinta plana de cobre helicoidal, no apto para enrollarse en carretes mecánicos.

¿Cuál es el radio mínimo de curvatura en tambores enrolladores de palas mecánicas?

Conforme a la norma ICEA S-75-381, para carretes enrolladores automáticos sometidos a flexión y tensión continua (reeling service), el radio de curvatura mínimo admisible es de 12 veces el diámetro exterior (12 × D.E.). Doblar el cable por debajo de este límite fractura la malla metálica y perfora el aislamiento EPR.

¿Cómo influye la altitud superior a 2,000 msnm en los tajos mineros de México?

La baja densidad del aire reduce la tasa de disipación de calor por convección, requiriendo un factor de corrección de capacidad de corriente de 0.95. Adicionalmente, disminuye la rigidez dieléctrica del aire atmosférico, lo que exige verificar las distancias de aislamiento en terminales y conectores acopladores de media tensión.

Solicite información técnica o cotización de cables Type SHD-GC

Para asesoría en el dimensionamiento de cables de arrastre Type SHD-GC (2 kV a 25 kV), cálculo de radios de tambor o cotizaciones para unidades mineras en Sonora, Zacatecas y Chihuahua, póngase en contacto con nuestro equipo de ingeniería desde la página de contacto o consulte la ficha del cable Type SHD-GC.
