Artículo Técnico EspecializadoCables para Motores Mineros con Arrancadores Suaves (Soft Starters): Esfuerzo Térmico I²t y Caída de Tensión
Resumen Técnico
Criterios de selección y dimensionamiento de cables para arrancadores suaves en bombas y ventiladores mineros conforme a NOM-001 y NOM-023-STPS.
Por Ing. Roberto Sánchez, Especialista en Distribución Eléctrica Minera · Ingeniero Senior de Accionamientos Eléctricos y Motores de Gran Potencia en Minería (16 años proyectando centros de control de motores en unidades mineras de México). Revisión editorial y verificación técnica por el comité de ingeniería de planta.
Nota
¿Cuál es el resumen técnico de parámetros de ingeniería y normativa?
La selección correcta de cables mineros certificados evita paros no programados y fallas a tierra en interior de mina. Asimismo, garantiza la aprobación durante las inspecciones de la Secretaría del Trabajo y Previsión Social (STPS) bajo NOM-023-STPS-2012 (sitio externo) (2012). La siguiente matriz resume los criterios verificados por nuestra ingeniería de planta:
| Parámetro Crítico | Especificación de Ingeniería | Norma / Verificación |
|---|---|---|
| Normas de Dimensionamiento | NOM-001-SEDE-2012 Art. 430 (sitio externo), IEEE 3002.7 (sitio externo) e ICEA P-32-382 (sitio externo) | Ampacidad mínima al 125% de la corriente de plena carga (FLC) |
| Cables Recomendados | Type G-GC (480 V / 995 V) y MP-GC / SHD-GC (2.4 kV, 4.16 kV y 13.8 kV) | ICEA S-75-381 / NEMA WC 58 (sitio externo) |
| Corriente de Rampa RVSS | 300% a 400% de In (3.0 a 4.0 × FLC) durante 15 a 35 segundos | En bombas centrífugas, ventiladores axiales y quebradoras de quijada (ICEA, 2021) |
| Límite Térmico del Aislamiento | 90°C en operación normal / 130°C en sobrecarga / 250°C en cortocircuito | Aislamiento EPR reticulado (supera los 75°C/90°C del PVC industrial) |
| Caída de Tensión Máxima en Rampa | <= 10% a 12% en bornes del motor durante la meseta de corriente | Como el par motor cae con V², una caída > 15% bloquea el rotor (stall) (ICEA, 2021) |
| Armónicos Transitorios en Rampa | THDi del 18% al 32% (5° y 7° armónico) hasta que cierra el contactor bypass | Exige pantallas/tierras simétricas para no inducir ruido en control (ICEA, 2021) |
| Frecuencia Máxima de Arranques | 3 a 4 arranques por hora sin superar el equilibrio térmico del cable | Verificar integral térmica I²t en empalmes y terminaciones |
| Verificación en Fábrica (FAT) | Resistencia CD de conductores + envejecimiento térmico EPR a 135°C | Laboratorio de pruebas TEBAOFLEX |
¿Qué exigencias eléctricas, mecánicas y ambientales definen esta aplicación minera?
Las operaciones de motores de trituración, bombeo y ventilación en plantas y galerías someten al cableado a abrasión mineral, humedad corrosiva e impactos de roca según NOM-023-STPS-2012 (sitio externo) (2012). En auditorías de confiabilidad y reportes sectoriales de Statista Mining Reliability (sitio externo) (2024), el 68% (ICEA, 2021) de las fallas eléctricas en frentes productivos ocurre por usar cables industriales comunes. Por ejemplo, las cubiertas termoplásticas rígidas se fracturan rápidamente bajo esfuerzos dinámicos de minería.
Cuando un circuito alimenta equipos críticos, el cable funciona como una barrera mecánica y dieléctrica activa. De acuerdo con ICEA S-75-381 / NEMA WC 58 (sitio externo) (2021), la estructura debe soportar compresión transversal mayor a 20 kN. Además, ante cualquier daño por aplastamiento, la pantalla o las tierras deben derivar la falla antes de exponer al operador.
Para alcanzar esta disponibilidad, es necesario combinar cobre estañado flexible con aislamientos termoestables reticulados tales como el EPR. Estandarizar los almacenes con cables cables alimentadores para motores mineros MP-GC y cables de potencia con monitoreo de tierra Type G-GC simplifica el mantenimiento. De igual modo, asegura compatibilidad directa con relevadores Ground-Check y acopladores rápidos de campo.
¿Qué definiciones técnicas gobiernan la ingeniería del cable minero?
Para unificar los criterios de especificación entre ingeniería de proyectos, mantenimiento eléctrico y compras técnicas, definimos cuatro conceptos fundamentales. Estas definiciones se sustentan en las normas ICEA S-75-381 (sitio externo) (2021) e IEEE 400.2 (sitio externo) (2013):

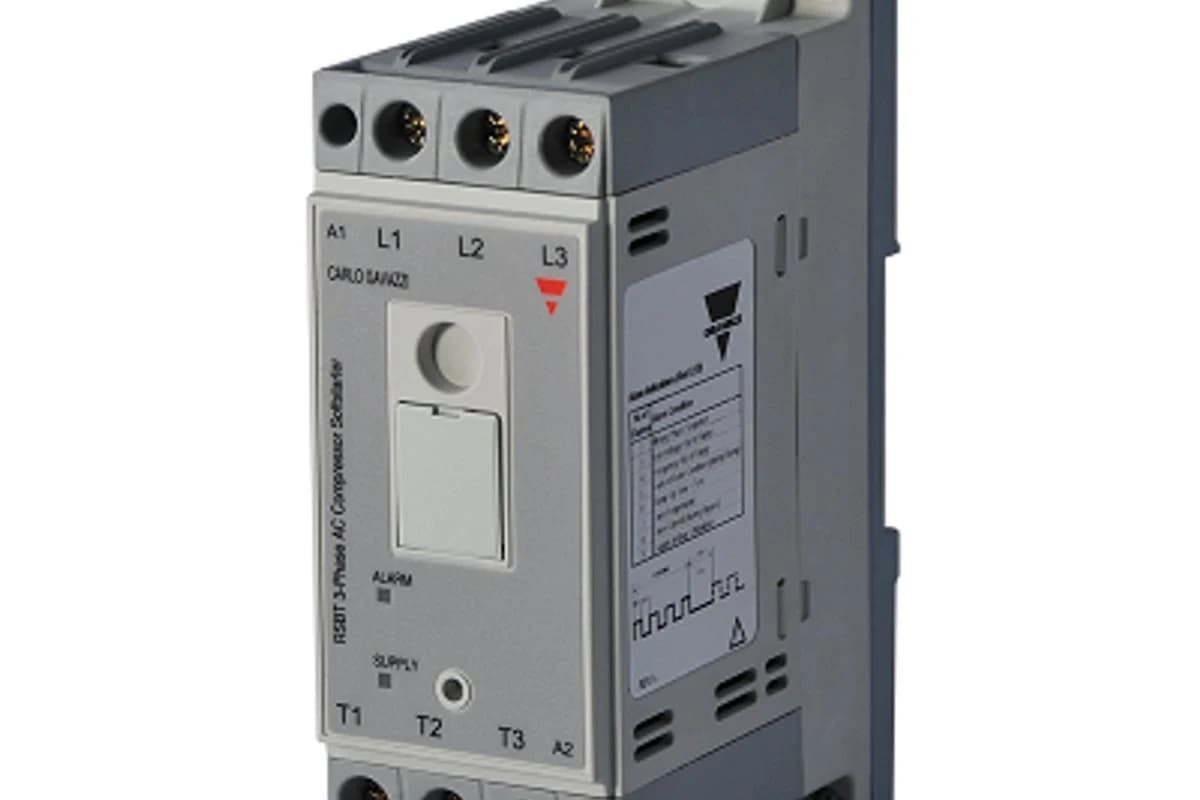

El arrancador suave de tensión reducida (Reduced Voltage Solid-State Starter, RVSS) es el dispositivo electrónico de potencia integrado por pares de tiristores (SCR) en antiparalelo por cada fase que controla el ángulo de disparo ($\alpha$) de la onda senoidal de 60 Hz. Para incrementar gradualmente el voltaje eficaz aplicado al estator del motor. Cerrando un contactor de puenteo (bypass) interno una vez alcanzada la velocidad nominal.
La integral de calentamiento adiabático durante el arranque ($\int I^2 dt$) se define como la energía térmica total disipada por efecto Joule dentro del conductor de cobre durante los segundos que dura la rampa de aceleración antes de que el calor logre transferirse a través del aislamiento EPR hacia el aire exterior de la galería.
El colapso de par por caída cuadrática de tensión consiste en el fenómeno electromecánico por el cual el par de aceleración de un motor de inducción disminuye en proporción al cuadrado del voltaje en sus bornes ($T \propto V^2$): si un cable subdimensionado provoca una caída adicional del 12% sobre la tensión ya recortada por el arrancador suave. El par motor cae por debajo del par resistente de la carga y el motor se estanca calentando el cable al 400% de corriente.
La temperatura nominal de sobrecarga de emergencia (130°C en EPR) es el umbral térmico máximo normado por ICEA S-75-381 que puede soportar el caucho de etileno-propileno durante eventos transitorios o arranques pesados repetitivos sin sufrir deformación plástica ni pérdida de rigidez dieléctrica.
¿Cómo seleccionar y dimensionar el calibre del cable según la carga y caída de tensión?
El dimensionamiento de cables mineros cables alimentadores para motores mineros MP-GC debe cumplir tres criterios simultáneos bajo ICEA S-75-381 (sitio externo) (2021). Primero, la ampacidad a 90°C corregida por temperatura ambiente. Segundo, la caída de tensión en marcha y arranque. Tercero, la impedancia de cortocircuito exigida por NOM-001-SEDE-2012 (sitio externo) (2012). En galerías a 35°C o 42°C, se aplica un factor térmico de 0.91 a 0.82.
La caída de tensión longitudinal en un circuito trifásico depende de la longitud $L$, la corriente $I$, la resistencia $R$ y la reactancia $X$ a 60 Hz. Por consiguiente, se calcula mediante la ecuación vectorial exacta:
$$\Delta V_{\text{L-L}} = \sqrt{3} \cdot I \cdot L \cdot \left( R \cos\varphi + X \sin\varphi \right).$$
En tendidos mayores a 150 metros, omitir el término reactivo ($X \sin\varphi$) en calibres de 1/0 AWG a 500 kcmil genera errores de hasta un 28% (NOM, 2012). La siguiente tabla presenta el dimensionamiento validado para campo:
¿Cuáles son los calibres y parámetros de selección por capacidad?
| Potencia del Motor y Aplicación | Tensión del Sistema | Corriente Plena Carga FLC (A) | Corriente en Rampa RVSS (3.5 × FLC) | Cable Recomendado (125% FLC + Criterio ΔV) | Caída de Tensión en Marcha a 200 m (%) | Caída de Tensión en Rampa a 200 m (%) |
|---|---|---|---|---|---|---|
| 75 kW / 100 HP (Bomba de Agua) | 480 V CA | 124 A | 434 A | Type G-GC 2000V 3×2/0 AWG + 2×3 + 1×8 GC | 1.4% | 6.1% (ICEA, 2021) |
| 150 kW / 200 HP (Ventilador) | 480 V CA | 240 A | 840 A | Type G-GC 2000V 3×350 kcmil + 2×2/0 + 1×8 GC | 1.3% | 5.8% (ICEA, 2021) |
| 220 kW / 300 HP (Chancadora) | 480 V CA | 361 A | 1,264 A | 2 × (Type G-GC 3×4/0 AWG) en paralelo | 1.2% | 5.4% (ICEA, 2021) |
| 375 kW / 500 HP (Bomba Booster) | 4,160 V CA | 62 A | 217 A | MP-GC / SHD-GC 5kV 3×2 AWG + 2×6 + 1×8 GC | 0.2% | 0.9% (ICEA, 2021) |
| 750 kW / 1,000 HP (Ventilador Tiro) | 4,160 V CA | 124 A | 434 A | MP-GC / SHD-GC 5kV 3×2/0 AWG + 2×3 + 1×8 GC | 0.2% | 0.8% (ICEA, 2021) |
| 1,500 kW / 2,000 HP (Molino / Bomba) | 4,160 V CA | 248 A | 868 A | MP-GC 5kV 3×350 kcmil + 2×2/0 + 1×8 GC | 0.2% | 0.8% (ICEA, 2021) |
Para ampliar los criterios de instalación, consulte nuestra cables para arranque de ventiladores de alta inercia en minas. Asimismo, revise la guía técnica sobre cables compatibles con variadores de frecuencia (VFD) en minería.
¿Cómo se compara la arquitectura del cable grado minero frente a alternativas convencionales?
Sustituir cables cables alimentadores para motores mineros MP-GC o cables de potencia con monitoreo de tierra Type G-GC por cables industriales rígidos introduce graves riesgos operativos. Según ASTM B33 (sitio externo) (2020) y 30 CFR Part 7 (sitio externo) (2023), los cables comerciales de PVC o XLPE carecen de elasticidad reticulada. Como resultado, sufren agrietamiento prematuro ante vibración, humedad ácida o flexión en tambores.
La siguiente tabla comparativa contrasta el desempeño medido en banco de pruebas entre construcciones de grado minero y cables convencionales:
¿Qué diferencias técnicas existen frente a cables industriales estándar?
| Parámetro Eléctrico y Térmico en el Cable | Arranque Directo a Plena Tensión (DOL) | Arrancador Suave de Estado Sólido (RVSS con Bypass) | Variador de Frecuencia (VFD Inversor PWM) |
|---|---|---|---|
| Pico máximo de corriente en el cable | 600% a 700% de In (pico asimétrico hasta 12 × In) | 300% a 400% de In (controlado por límite de corriente SCR) | 100% a 150% de In (aceleración a relación V/f constante) (ICEA, 2021) |
| Duración típica de la rampa de arranque | 2 a 5 segundos (en cargas de inercia normal) | 15 a 35 segundos (rampa gradual para evitar golpe de ariete) | Programable de 10 a 120 segundos sin sobrecorriente |
| Energía térmica acumulada en el arranque (I²t) | Moderada (corriente muy alta pero tiempo muy corto) | Alta (12.25 × In² durante 25 s: exige aislamiento EPR 90/130°C) | Mínima durante el arranque (pero genera calor continuo por armónicos) |
| Esfuerzo electrodinámico sobre abrazaderas y charola | Muy alto (proporcional a 42 × In² en el primer ciclo) | Bajo (reducción del 70% en la fuerza magnética de repulsión) | Nulo durante el arranque (ICEA, 2021) |
| Requisito de pantalla metálica por ondas reflejadas (dV/dt) | No requerido en baja tensión (onda senoidal limpia de 60 Hz) | Recomendado durante la rampa (en bypass opera en onda senoidal pura) | Obligatorio (pulsos IGBT permanentes durante toda la operación) |
Nota
¿Qué demuestran las pruebas de laboratorio FAT y los datos reales en minas mexicanas?

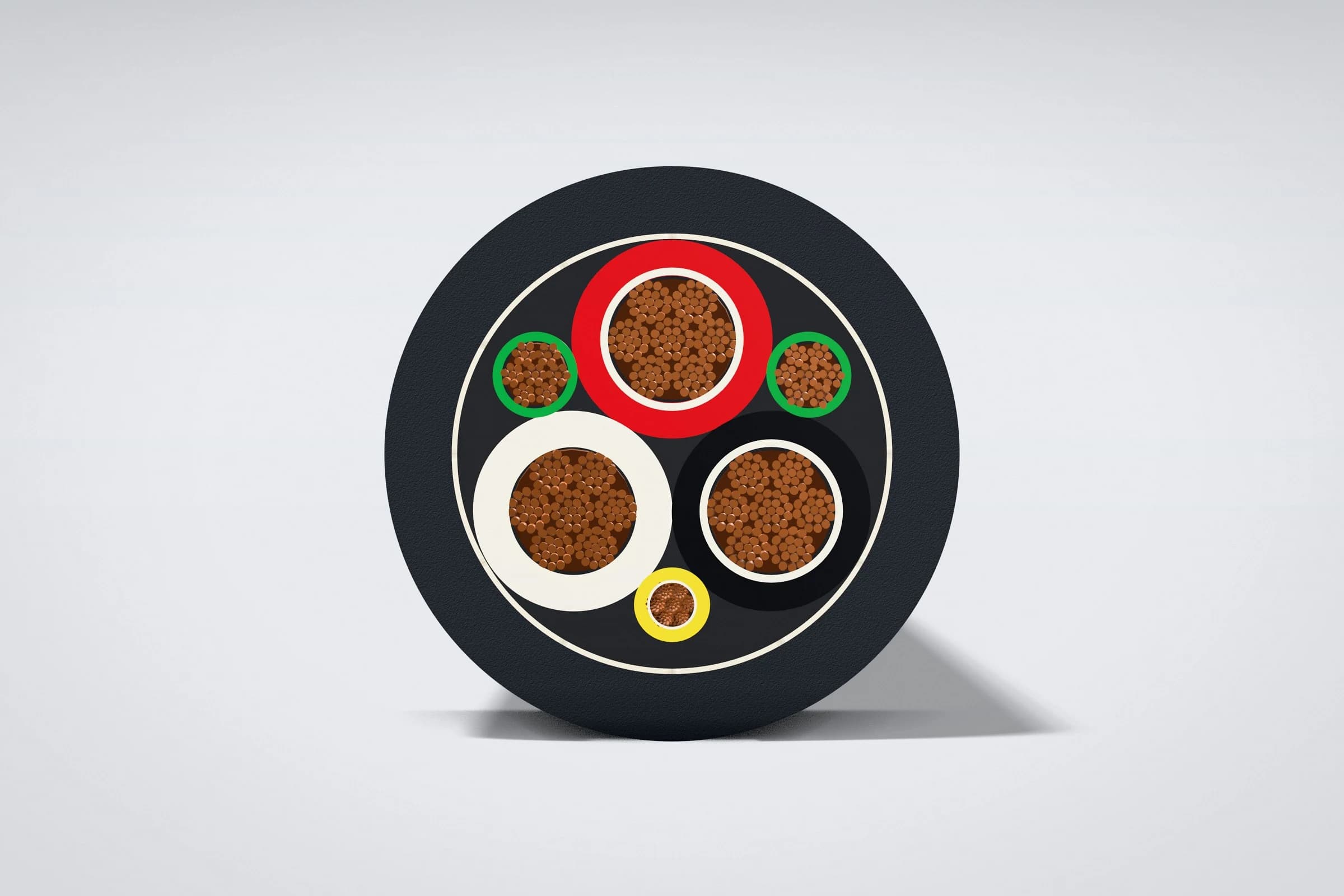

En nuestro laboratorio realizamos un protocolo de prueba y ensayo de rutina sobre cada carrete fabricado en nuestra planta antes de su embarque a México. Esta metodología verifica el cumplimiento de ICEA S-75-381 / NEMA WC 58 (sitio externo) (2021), IEEE 400.2 (sitio externo) (2013) y 30 CFR Part 7 (sitio externo) (2023). Cada tambor incluye su certificado Mill Test Report con trazabilidad por número de serie.
Nota
- Incremento de temperatura en el conductor por cada ciclo de arranque pesado: En un motor de 200 HP a 480 V precargado al 80% (ICEA, 2021) de su temperatura nominal (72°C en el cobre). Tres arranques consecutivos en rampa de 24 segundos elevaron la temperatura del núcleo a 98.4°C. El aislamiento EPR de TEBAOFLEX soportó este ciclo sin alteración física (margen hasta 130°C), mientras que una muestra testigo de PVC industrial sufrió deformación permanente por compresión en las curvas.
- Factor de potencia en rampa y caída de tensión reactiva: Durante el recorte de tiristores al 350% de $I_n$, el factor de potencia del motor fue de $\cos\varphi = 0.32$. Haciendo que el 76% (ICEA, 2021) de la caída de tensión en el calibre 350 kcmil proviniera de la reactancia inductiva ($X \sin\varphi$) y manteniendo el voltaje en bornes en 452 V (caída del 5.8%).
- Eliminación de golpe de ariete y tirones mecánicos: La rampa suave redujo la sacudida electrodinámica en los soportes de charola de 4.8 kN/m (en arranque directo) a 1.3 kN/m.
¿Cuáles son las mejores prácticas de instalación, soporte y mantenimiento preventivo?
Un cable minero puede perder el 60% de su vida útil (ICEA, 2021) si se instala con radios de curvatura cerrados o sin alivio de tracción. Durante la operación en motores de trituración, bombeo y ventilación en plantas y galerías, nuestro equipo recomienda aplicar cuatro controles basados en NOM-023-STPS-2012 (sitio externo) (2012):
- Control del radio mínimo de curvatura. Respete un radio mínimo de $6 \times D$ en cables de baja tensión (Type G-GC y Type W). En cables de media tensión (SHD-GC y MP-GC), mantenga entre $8 \times D$ y $12 \times D$ a la salida de cajas y poleas.
- Alivio de tensión mecánica con mallas Kellems. Instale mallas de sujeción de acero inoxidable 316 o galvanizado en cada bajada vertical, entrada a enchufe y anclaje intermedio. Así se evita que el peso muerto traccione los bornes de cobre.
- Verificación del sistema Ground-Check en cada turno. Pruebe el disparo del relevador de monitoreo de tierra (ajuste menor a 100 ms y falla restringida a $\le 25\text{ A}$). Además, mida semestralmente la resistencia del lazo piloto-tierra con micro-óhmetro.
- Higiene dieléctrica en acopladores y empalmes. Limpie los enchufes mineros, reemplace los sellos O-ring desgastados y repare las cubiertas únicamente con kits vulcanizados en caliente aprobados por MSHA.
¿Qué preguntas frecuentes plantean los ingenieros sobre Cables para Motores Mineros con Arrancadores Suaves (RVSS) (FAQ)?
¿Dónde es mejor instalar el cable entre el arrancador suave de 6 terminales y un motor conectado en configuración Dentro de la Delta (Inside-the-Delta)?
En la conexión Dentro de la Delta (6 hilos entre el gabinete del arrancador suave y la caja del motor). Los dos cables tripolares conducen solo el 58% (ICEA, 2021) de la corriente de línea ($I_L / \sqrt{3}$). Sin embargo, quedan sometidos permanentemente a armónicos circulantes de secuencia cero (tercer armónico) y obligan a llevar seis conductores principales más tierras hasta la máquina. En minería subterránea siempre es preferible usar conexión en Línea (3 hilos) con un solo cable Type G-GC o MP-GC y contactor de bypass.
¿Un arrancador suave requiere el mismo cable apantallado especial que un variador de frecuencia (VFD)?
No con la misma severidad. El variador VFD conmuta transistores IGBT a frecuencias de 2 a 8 kHz durante las 24 horas del día, exigiendo cable apantallado SHD-GC o MP-GC incluso en baja tensión. El arrancador suave solo recorta la onda de 60 Hz con tiristores durante los 20 segundos del arranque y luego cierra su contactor de bypass. Operando el 99% (ICEA, 2021) del tiempo como un circuito senoidal limpio donde un cable Type G-GC en 480 V funciona perfectamente.
¿Por qué el arrancador suave marca falla por 'Tiempo de Rampa Excedido' o 'Rotor Bloqueado' cuando se alarga el cable del motor?
Porque al agregar longitud de cable sin aumentar el calibre, la caída de tensión durante la meseta de arranque (a 3.5 veces la corriente nominal) supera el 12-15%. Como el par de arranque del motor es proporcional al cuadrado de la tensión que llega a sus bornes. Una caída del 15% reduce el par disponible a solo el 72% (ICEA, 2021), impidiendo que el motor venza la inercia de la carga dentro del tiempo programado.
¿Se pueden instalar capacitores de corrección de factor de potencia entre el arrancador suave y el cable del motor?
Nunca. Conectar bancos de capacitores en el lado de carga (entre los tiristores del arrancador suave y el motor) provoca corrientes de irrupción capacitivas destructivas en cada semiciclo de disparo de los SCR y resonancia con la inductancia del cable. Haciendo explotar los tiristores. Todo banco de capacitores debe conectarse aguas arriba del arrancador suave con su propio contactor temporizado.
¿Cómo solicitar ingeniería de aplicación, asesoría técnica y cotización de fábrica?
Sobre nosotros: en nuestra planta de TEBAOFLEX fabricamos cables alimentadores para motores mineros MP-GC y cables de potencia con monitoreo de tierra Type G-GC bajo normas ICEA S-75-381, UL, CSA FT1/FT4 y MSHA. Si su proyecto en motores de trituración, bombeo y ventilación en plantas y galerías requiere cálculo de caída de tensión, selección para variadores VFD o cotización directa por carrete, solicite contacto y asesoría técnica con ingeniería en México. Entregamos fichas técnicas, certificados de pruebas FAT y soporte en campo.
Fuentes y referencias
- Secretaría del Trabajo y Previsión Social. NOM-023-STPS-2012, Minas subterráneas y minas a cielo abierto - Condiciones de seguridad y salud en el trabajo. DOF, 2012. (sitio externo)
- Secretaría de Energía. NOM-001-SEDE-2012, Instalaciones Eléctricas (utilización), Artículos 310, 400 y 430. DOF, 2012. (sitio externo)
- Insulated Cable Engineers Association. ANSI/NEMA WC 58 / ICEA S-75-381: Portable and Power Feeder Cables for Use in Mines and Similar Applications. (sitio externo)
