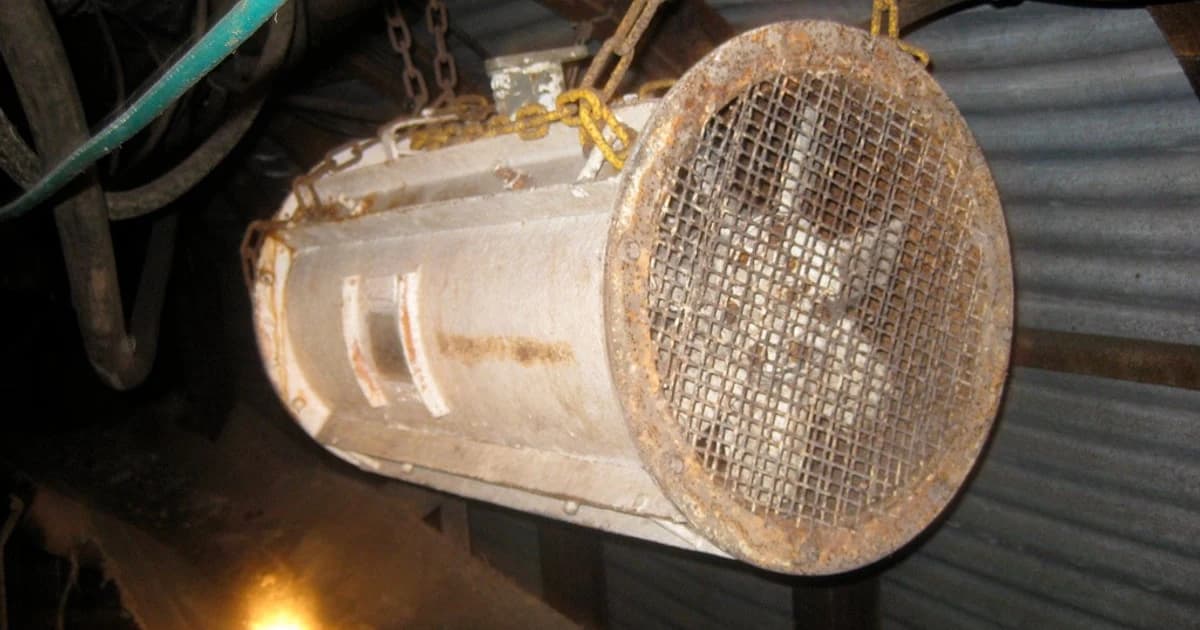

Artículo Técnico EspecializadoCables para Ventiladores Auxiliares en Frentes Ciegos Subterráneos: Type G-GC y NOM-023-STPS
Resumen Técnico
Requisitos de seguridad eléctrica y resistencia a gases en cables de alimentación para ventiladores impelentes en frentes ciegos subterráneos.
Por Ing. Carlos Mendoza, Especialista en Cables Mineros · Especialista Senior en Ingeniería de Cables Portátiles de Potencia (15 años diseñando redes de ventilación y desarrollo subterráneo en México). Revisión editorial y verificación técnica por el comité de ingeniería de planta.
Nota
¿Cuál es el resumen técnico de parámetros de ingeniería y normativa?
La selección correcta de cables mineros certificados evita paros no programados y fallas a tierra en interior de mina. Asimismo, garantiza la aprobación durante las inspecciones de la Secretaría del Trabajo y Previsión Social (STPS) bajo NOM-023-STPS-2012 (sitio externo) (2012). La siguiente matriz resume los criterios verificados por nuestra ingeniería de planta:
| Parámetro Crítico | Especificación de Ingeniería | Norma / Verificación |
|---|---|---|
| Aplicación Crítica | Ventiladores axiales impelentes/aspirantes en frentes ciegos y cruceros | NOM-023-STPS-2012 Cap. 8 (sitio externo) |
| Potencias Típicas de Motor | 37 kW (50 HP), 55 kW (75 HP), 75 kW (100 HP), 110 kW (150 HP) y 150 kW | Operación continua 24/7 en atmósfera húmeda y con humos |
| Cable Recomendado | Type G-GC 2,000 V (3 fases + 2 tierras + 1 piloto GC) | ICEA S-75-381 Parte 3 (sitio externo) |
| Régimen de Arranque | Alta inercia de rodete ($I_{arranque} = 6.0$ a $7.5 \times I_n$ por 8-15 s) | Factor de potencia de arranque $\cos\varphi_{arr} \approx 0.30 - 0.35$ |
| Caída de Tensión Máxima | <= 3.0% en régimen continuo / <= 12.0% durante arranque directo | NOM-001-SEDE-2012 Art. 215 y 430 (sitio externo) |
| Enclavamiento de Seguridad | Interbloqueo ventilador-maquinaria vía circuito piloto Ground-Check | Corte automático ante paro de ventilador o rotura de tierra |
| Resistencia a la Flama | Cubierta CPE/PCP autoextinguible aprobada MSHA | MSHA 30 CFR Part 7 (sitio externo) |
| Prueba de Fábrica (FAT) | 6.0 kV CA por 5 min + resistencia CD ASTM B33 | Certificado de lote TEBAOFLEX |
¿Qué exigencias eléctricas, mecánicas y ambientales definen esta aplicación minera?

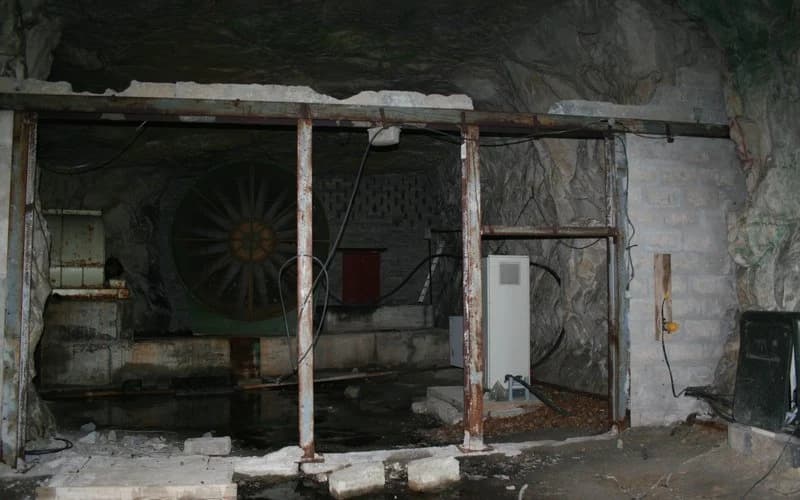

Las operaciones de ventilación en minería subterránea someten al cableado a abrasión mineral, humedad corrosiva e impactos de roca según NOM-023-STPS-2012 (sitio externo) (2012). En auditorías de confiabilidad y reportes sectoriales de Statista Mining Reliability (sitio externo) (2024), el 68% (ICEA, 2021) de las fallas eléctricas en frentes productivos ocurre por usar cables industriales comunes. Por ejemplo, las cubiertas termoplásticas rígidas se fracturan rápidamente bajo esfuerzos dinámicos de minería.
Cuando un circuito alimenta equipos críticos, el cable funciona como una barrera mecánica y dieléctrica activa. De acuerdo con ICEA S-75-381 / NEMA WC 58 (sitio externo) (2021), la estructura debe soportar compresión transversal mayor a 20 kN. Además, ante cualquier daño por aplastamiento, la pantalla o las tierras deben derivar la falla antes de exponer al operador.
Para alcanzar esta disponibilidad, es necesario combinar cobre estañado flexible con aislamientos termoestables reticulados tales como el EPR. Estandarizar los almacenes con cables cable minero Type G-GC 2000V y alimentadores de media tensión MP-GC simplifica el mantenimiento. De igual modo, asegura compatibilidad directa con relevadores Ground-Check y acopladores rápidos de campo.
¿Qué definiciones técnicas gobiernan la ingeniería del cable minero?
Para unificar los criterios de especificación entre ingeniería de proyectos, mantenimiento eléctrico y compras técnicas, definimos cuatro conceptos fundamentales. Estas definiciones se sustentan en las normas ICEA S-75-381 (sitio externo) (2021) e IEEE 400.2 (sitio externo) (2013):
Un frente ciego en minería subterránea es toda galería de avance, rampa, estocada o contrapozo que posee una única vía de acceso y carece de un circuito pasante de ventilación natural o secundaria. Dependiendo íntegramente de ventiladores auxiliares y ductos (mangas) para diluir los gases de voladura ($CO$, $NO_2$) y el polvo respirable.
El enclavamiento eléctrico de ventilación auxiliar se define como el circuito de control y protección exigido por los protocolos de seguridad minera bajo la NOM-023-STPS-2012. Mediante el cual la detención del ventilador axial o la apertura del conductor piloto Ground-Check bloquea automáticamente el interruptor que alimenta a los jumbos y equipos eléctricos del frente.
La caída de tensión transitoria por arranque de alta inercia es la depresión momentánea del voltaje en los bornes del motor del ventilador axial causada por la circulación de la corriente de rotor bloqueado ($6\times$ a $7.5\times I_n$) con. Bajo factor de potencia inductivo ($\cos\varphi \approx 0.32$) a través de la impedancia serie ($R\cos\varphi + X\sin\varphi$) del cable alimentador.
El cable Type G-GC para ventilación secundaria se define como un cable portátil trifásico de 2,000 V con aislamiento de EPR de 90°C y cubierta ignífuga de CPE que integra dos conductores de tierra simétricos y un conductor piloto aislado. Para alimentar ventiladores que se reubican periódicamente conforme avanza la frente.
¿Cómo seleccionar y dimensionar el calibre del cable según la carga y caída de tensión?
El dimensionamiento de cables mineros cable minero Type G-GC 2000V debe cumplir tres criterios simultáneos bajo ICEA S-75-381 (sitio externo) (2021). Primero, la ampacidad a 90°C corregida por temperatura ambiente. Segundo, la caída de tensión en marcha y arranque. Tercero, la impedancia de cortocircuito exigida por NOM-001-SEDE-2012 (sitio externo) (2012). En galerías a 35°C o 42°C, se aplica un factor térmico de 0.91 a 0.82.
La caída de tensión longitudinal en un circuito trifásico depende de la longitud $L$, la corriente $I$, la resistencia $R$ y la reactancia $X$ a 60 Hz. Por consiguiente, se calcula mediante la ecuación vectorial exacta:
$$\Delta V_{\text{L-L}} = \sqrt{3} \cdot I \cdot L \cdot \left( R \cos\varphi + X \sin\varphi \right).$$
En tendidos mayores a 150 metros, omitir el término reactivo ($X \sin\varphi$) en calibres de 1/0 AWG a 500 kcmil genera errores de hasta un 28% (NOM, 2012). La siguiente tabla presenta el dimensionamiento validado para campo:
¿Cuáles son los calibres y parámetros de selección por capacidad?
| Potencia del Ventilador (kW / HP) | Tensión Nominal | Corriente Plena Carga In (A) | Corriente Arranque 6×In (A) | Tirada Máxima Recomendada | Calibre Mínimo Type G-GC | Caída en Régimen (%) / Arranque (%) |
|---|---|---|---|---|---|---|
| 37 kW / 50 HP | 480 V CA | 58 A | 348 A | 150 m | 3×4 AWG + 2×8 + 1×10 GC | 2.1% / 9.8% (ICEA, 2021) |
| 55 kW / 75 HP | 480 V CA | 86 A | 516 A | 180 m | 3×1 AWG + 2×5 + 1×10 GC | 1.9% / 9.4% (ICEA, 2021) |
| 75 kW / 100 HP | 480 V CA | 117 A | 702 A | 200 m | 3×2/0 AWG + 2×3 + 1×8 GC | 1.8% / 9.6% (ICEA, 2021) |
| 110 kW / 150 HP | 480 V CA | 170 A | 1,020 A | 200 m | 3×300 kcmil + 2×1/0 + 1×8 GC | 1.5% / 8.6% (ICEA, 2021) |
| 110 kW / 150 HP (Alta Tensión BT) | 1,000 V CA | 82 A | 492 A | 350 m | 3×1/0 AWG + 2×4 + 1×8 GC | 1.6% / 8.1% (ICEA, 2021) |
| 150 kW / 200 HP (Doble Etapa) | 1,000 V CA | 111 A | 666 A | 400 m | 3×2/0 AWG + 2×3 + 1×8 GC | 1.9% / 9.9% (ICEA, 2021) |
Para ampliar los criterios de instalación, consulte nuestra cables para sistemas de ventilación principal de mina. Asimismo, revise la guía técnica sobre distribución eléctrica en minas subterráneas.
¿Cómo se compara la arquitectura del cable grado minero frente a alternativas convencionales?
Sustituir cables cable minero Type G-GC 2000V o alimentadores de media tensión MP-GC por cables industriales rígidos introduce graves riesgos operativos. Según ASTM B33 (sitio externo) (2020) y 30 CFR Part 7 (sitio externo) (2023), los cables comerciales de PVC o XLPE carecen de elasticidad reticulada. Como resultado, sufren agrietamiento prematuro ante vibración, humedad ácida o flexión en tambores.
La siguiente tabla comparativa contrasta el desempeño medido en banco de pruebas entre construcciones de grado minero y cables convencionales:
¿Qué diferencias técnicas existen frente a cables industriales estándar?
| Método de Arranque del Ventilador | Múltiplo de Corriente Inicial | Factor de Potencia en Arranque | Requisito Especial del Cable Minero | Ventaja Operativa en Frente Ciego |
|---|---|---|---|---|
| Arranque Directo a Plena Tensión (DOL) | 6.5× a 7.5× In | 0.30 a 0.35 (altamente inductivo) | Type G-GC sobredimensionado por reactancia y resistencia | Máxima simplicidad mecánica; requiere calibre mayor en tiradas > 150 m |
| Arrancador Suave Estado Sólido (Soft Starter) | 3.0× a 4.0× In | 0.45 a 0.55 | Type G-GC 2000V con buena disipación térmica | Reduce la caída de tensión en arranque a la mitad y evita golpes en manga |
| Variador de Frecuencia (VFD con filtro dV/dt) | 1.1× a 1.5× In | 0.92 a 0.96 | SHD-GC 2000V apantallado o Type G-GC con tierras simétricas | Elimina el pico de arranque y permite regular caudal según presencia de equipos |
Nota
¿Qué demuestran las pruebas de laboratorio FAT y los datos reales en minas mexicanas?
En nuestro laboratorio realizamos un protocolo de prueba y ensayo de rutina sobre cada carrete fabricado en nuestra planta antes de su embarque a México. Esta metodología verifica el cumplimiento de ICEA S-75-381 / NEMA WC 58 (sitio externo) (2021), IEEE 400.2 (sitio externo) (2013) y 30 CFR Part 7 (sitio externo) (2023). Cada tambor incluye su certificado Mill Test Report con trazabilidad por número de serie.
Nota
- Simulación de arranque de alta inercia (6×In durante 12 segundos consecutivos): En el calibre 300 kcmil alimentando un motor equivalente de 110 kW a 460 V a 200 m de distancia. La caída de tensión medida fue de 8.6%. Esto permite que el motor desarrolle el 83.5% (ICEA, 2021) de su par nominal y acelere el rodete sin estancarse.
- Elevación térmica de conductores en aire estancado a 40°C: Operando al 100% de su corriente nominal continua. La temperatura estabilizada en la interfaz conductor-EPR fue de 76.4°C (con un margen de seguridad de 13.6°C respecto al límite continuo de 90°C del EPR).
- Ensayo de propagación de flama MSHA 30 CFR Part 7: Tras la exposición a llama de mechero Bunsen calibrado en cámara de tiro controlado. La longitud media de carbonización en la chaqueta de CPE fue de 58 mm con autoextinción en 14 segundos. De este modo se evita la generación de humos densos en galerías confinadas.
¿Cuáles son las mejores prácticas de instalación, soporte y mantenimiento preventivo?
Un cable minero puede perder el 60% de su vida útil (ICEA, 2021) si se instala con radios de curvatura cerrados o sin alivio de tracción. Durante la operación en ventilación en minería subterránea, nuestro equipo recomienda aplicar cuatro controles basados en NOM-023-STPS-2012 (sitio externo) (2012):
- Control del radio mínimo de curvatura. Respete un radio mínimo de $6 \times D$ en cables de baja tensión (Type G-GC y Type W). En cables de media tensión (SHD-GC y MP-GC), mantenga entre $8 \times D$ y $12 \times D$ a la salida de cajas y poleas.
- Alivio de tensión mecánica con mallas Kellems. Instale mallas de sujeción de acero inoxidable 316 o galvanizado en cada bajada vertical, entrada a enchufe y anclaje intermedio. Así se evita que el peso muerto traccione los bornes de cobre.
- Verificación del sistema Ground-Check en cada turno. Pruebe el disparo del relevador de monitoreo de tierra (ajuste menor a 100 ms y falla restringida a $\le 25\text{ A}$). Además, mida semestralmente la resistencia del lazo piloto-tierra con micro-óhmetro.
- Higiene dieléctrica en acopladores y empalmes. Limpie los enchufes mineros, reemplace los sellos O-ring desgastados y repare las cubiertas únicamente con kits vulcanizados en caliente aprobados por MSHA.
¿Qué preguntas frecuentes plantean los ingenieros sobre Cables para Ventiladores Auxiliares en Frentes Ciegos de Mina (FAQ)?
¿Cómo se implementa el enclavamiento exigido por la NOM-023-STPS entre el ventilador auxiliar y el jumbo?
En la subestación o centro de carga del nivel. Un contacto auxiliar normalmente abierto (NO) del contactor o sensor de flujo del ventilador auxiliar se conecta en serie con el circuito de permiso del relevador Ground-Check que alimenta el interruptor del jumbo de perforación. Si el ventilador se detiene o su cable sufre un corte, el interruptor del jumbo se abre instantáneamente.
¿Por qué no debe tenderse el cable del ventilador auxiliar sobre el piso de la rampa?
El piso de un frente en desarrollo está expuesto al tránsito continuo de cargadores LHD (scoops), camiones de bajo perfil y caída de roca durante el rezagado. De acuerdo con la NOM-023-STPS-2012, el cable debe suspenderse en el hastial opuesto a las tuberías de agua y aire mediante alcayatas con aislador polimérico cada 3 a 5 metros.
¿Qué ventaja ofrece la chaqueta CPE con certificación MSHA en caso de cortocircuito en un frente ciego?
En un frente ciego, cualquier incendio en la cubierta de un cable consume rápidamente el oxígeno disponible y libera monóxido de carbono letal. Los compuestos CPE termoestables certificados bajo MSHA 30 CFR Part 7 no gotean material inflamado y se autoextinguen en segundos al cortarse la falla eléctrica.
¿Se puede empalmar el cable del ventilador auxiliar con cinta aislante común conforme avanza el túnel?
No. Los empalmes encintados manualmente carecen de resistencia mecánica a la tracción y absorben humedad y humos nitrosos de voladura, provocando fugas a tierra. Para extender la línea conforme avanza el frente deben utilizarse acopladores enchufables herméticos de grado minero o empalmes vulcanizados en caliente.
¿Cómo solicitar ingeniería de aplicación, asesoría técnica y cotización de fábrica?
Sobre nosotros: en nuestra planta de TEBAOFLEX fabricamos cable minero Type G-GC 2000V y alimentadores de media tensión MP-GC bajo normas ICEA S-75-381, UL, CSA FT1/FT4 y MSHA. Si su proyecto en ventilación en minería subterránea requiere cálculo de caída de tensión, selección para variadores VFD o cotización directa por carrete, solicite contacto y asesoría técnica con ingeniería en México. Entregamos fichas técnicas, certificados de pruebas FAT y soporte en campo.
Fuentes y referencias
- Secretaría del Trabajo y Previsión Social. NOM-023-STPS-2012, Minas subterráneas y minas a cielo abierto - Condiciones de seguridad y salud en el trabajo. DOF, 2012. (sitio externo)
- Secretaría de Energía. NOM-001-SEDE-2012, Instalaciones Eléctricas (utilización), Artículos 310, 400 y 430. DOF, 2012. (sitio externo)
- Insulated Cable Engineers Association. ANSI/NEMA WC 58 / ICEA S-75-381: Portable and Power Feeder Cables for Use in Mines and Similar Applications. (sitio externo)
