Cables para Bandas Transportadoras y Overland en Minería

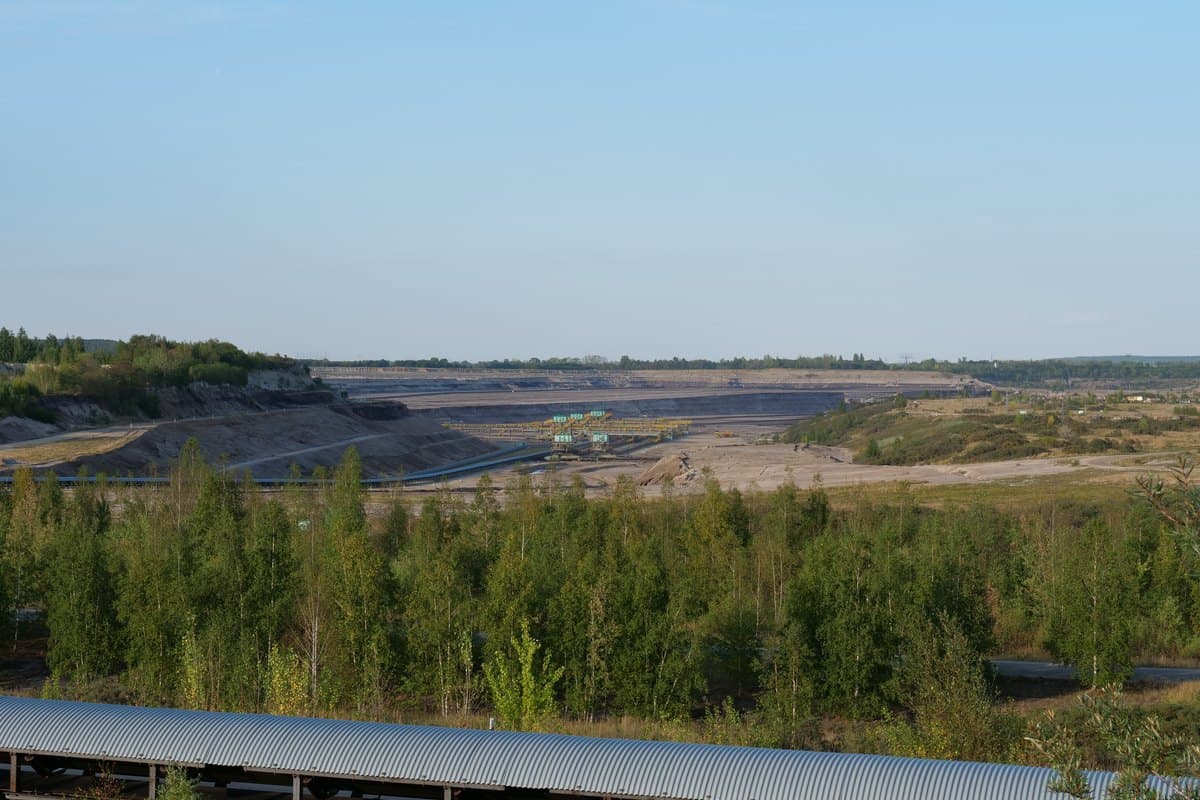

En los grandes yacimientos a cielo abierto de pórfidos de cobre, molibdeno y oro en el norte de México —como Buenavista del Cobre en Sonora o Peñasquito en Zacatecas—, así como en las plantas de beneficio subterráneas, las bandas transportadoras overland (overland conveyors) y sistemas de manejo de materiales a granel son el medio más rentable y continuo para trasladar decenas de miles de toneladas diarias de mineral desde la trituradora primaria hasta los patios de lixiviación o la molienda SAG.

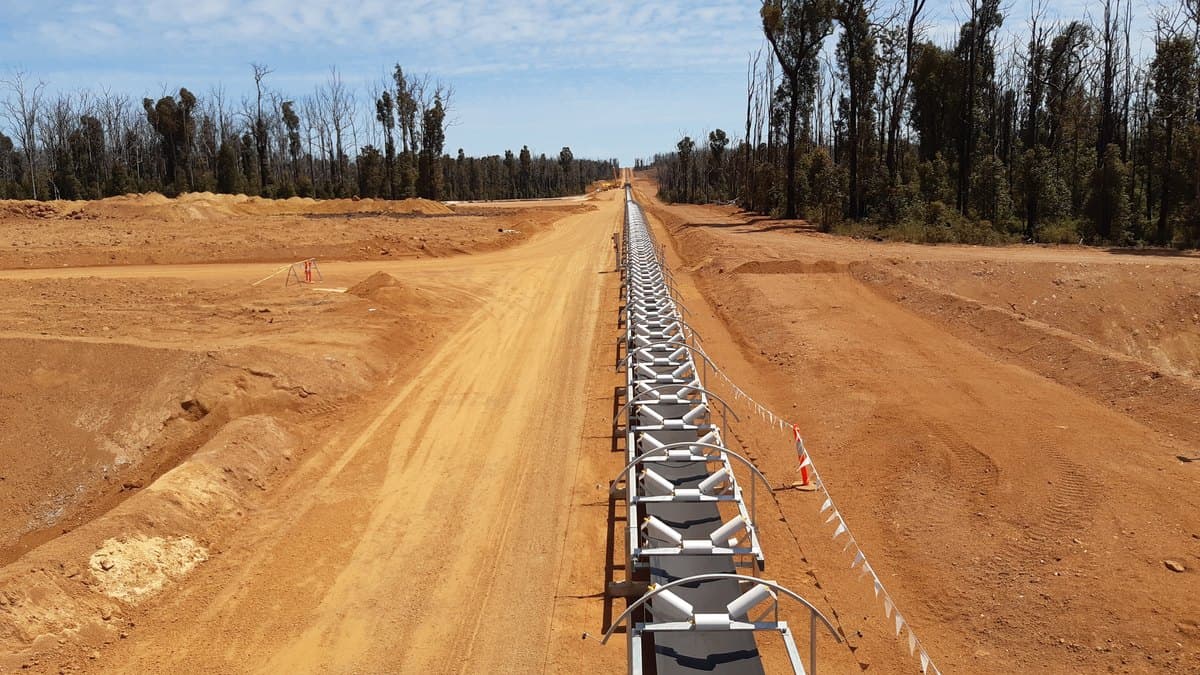

Estos sistemas overland abarcan alineaciones de 2 a más de 10 kilómetros de longitud, cruzando topografías escarpadas, arroyos secos y zonas de intenso viento y radiación solar. Los transportadores demandan múltiples accionamientos motrices de gran capacidad (motores de 400 kW a 1,500 kW gobernados por variadores VFD), carros distribuidores móviles (tripper cars) que requieren cables festoon de enrollado continuo, y una red ininterrumpida de cables de seguridad para interruptores de tirón de paro de emergencia (pull-wire switches) que debe operar sin fallas a lo largo de toda la faja.

Arquitectura Eléctrica: De la Subestación a las Poleas Motrices

Un transportador overland de varios kilómetros no se alimenta desde un único punto. La distribución eléctrica comprende tres subsistemas interconectados:

• Estaciones Motrices Principales (Drive Stations): Ubicadas en la cabeza (descarga) o en poleas motrices intermedias de alta tensión de banda. Cuentan con salas eléctricas modulares presurizadas (e-houses) donde subestaciones reductoras alimentan bancos de variadores VFD. Los cables de fuerza deben seleccionarse conforme a las reglas descritas en nuestra guía de cables para variadores de frecuencia en motores mineros, minimizando la distorsión armónica y la onda reflejada.
• Carros Distribuidores y Tripper Cars: Equipos móviles que se desplazan sobre rieles a lo largo de la estructura del transportador para descargar el mineral en diferentes puntos del stock. La alimentación eléctrica se realiza mediante sistemas de cable festoon suspendido o tambores enrolladores motorizados con cables flexibles Type W o Type G-GC de alta resistencia a tracción longitudinal.
• Red de Instrumentación y Seguridad en Trayectoria: Alimenta sensores de desalineamiento lateral de banda (switches de carrera), sensores de rotura longitudinal de lona por penetración de chatarra, detectores de atascamiento en tolvas y lazos de paro por cable de tirón.

Selección de Cables para Manejo de Mineral a Granel

Las condiciones de operación en bandas transportadoras combinan agresividad climática con vibraciones continuas inducidas por el paso de mineral pesado sobre los polines. La siguiente matriz resume las opciones de cable idóneas según el componente del sistema:

Requerimientos de Seguridad Normativos (NOM-023-STPS y CEMA)

El marco regulatorio de seguridad en México bajo la NOM-023-STPS-2012 (numeral 9.5) (sitio externo) y las directrices internacionales de la Conveyor Equipment Manufacturers Association (CEMA) (sitio externo) estipulan requisitos imperativos para el tendido eléctrico en transportadores de mineral:

• Interruptores de Paro por Tirón de Doble Acción: Los interruptores deben accionarse tanto por tracción voluntaria de la cuerda de acero como por rotura o aflojamiento accidental del cable tensor (diseño a prueba de fallos). El circuito de control eléctrico debe ser de lazo cerrado (normalmente cerrado) y requerir rearme manual local antes de permitir el arranque del motor desde la sala de control.
• Enclavamiento de Secuencia (Interlocking): Si una banda overland se detiene por emergencia, los alimentadores eléctricos de las bandas aguas arriba y las tolvas de alimentación deben desenergizarse instantáneamente para evitar el derrame masivo de mineral sobre la faja parada.
• Puesta a Tierra y Continuidad en Estructuras Metálicas: La estructura de acero del transportador no debe utilizarse como conductor de tierra de protección. Cada tramo estructural debe puentearse con cables de cobre estañado hacia una red de tierra principal continua a lo largo del trazado, conforme a las directrices de resistencia de tierra en subestaciones mineras.

Mitigación de Caída de Tensión y Radiación UV en Líneas Largas

Alimentar equipos auxiliares en la estación de cola situada a varios kilómetros de la subestación principal representa un desafío técnico. Tendido a baja tensión (480 V) a lo largo de 3 km provocaría caídas de tensión superiores al 15%, impidiendo el arranque de los motores del malacate de tensado (take-up winch). La solución estándar de ingeniería es distribuir a media tensión (4.16 kV) mediante cables Type MP-GC tendidos en bandejas tipo escalerilla sobre la estructura de la banda, instalando un transformador seco encapsulado local en la estación de retorno.

Asimismo, en las zonas desérticas de Sonora y Chihuahua donde la radiación ultravioleta es severa y las temperaturas de la estructura metálica superan los 55°C, las cubiertas de los cables deben formularse con compuestos de polietileno clorado (CPE) de grado pesado con aditivos antioxidantes y negro de humo homogéneo, evitando el agrietamiento prematuro que suele encarecer el costo total de propiedad (TCO) de los cables mineros.

Para solicitar especificaciones técnicas completas, cálculo de caída de tensión para su transportador overland o cotizaciones de cables Type MP-GC, SHD-GC o Type W en México, visite nuestra sección de contacto para atención de proyectos mineros.
