Artículo Técnico EspecializadoAnálisis de Costo Total de Propiedad (TCO) en Cables Mineros: Calidad Certificada vs. Cables Genéricos
Resumen Técnico
Análisis de TCO en cables mineros: cómo reducir hasta 40% en costos de reemplazo y paros en palas y jumbos con cables certificados. ¡Optimice su presupuesto!
En los comités de compras y contralorías de minas en Sonora, Zacatecas, Chihuahua, Durango y Coahuila, los cables eléctricos portátiles suelen evaluarse erróneamente por el precio inicial de compra (Capex). Al cotejar ofertas, un cable genérico puede parecer 20% a 35% más económico que un conductor certificado bajo ICEA S-75-381 / NEMA WC 58 (sitio externo) y la NOM-001-SEDE-2012 (sitio externo).
Sin embargo, el precio de compra representa menos del 30% del costo total que el cable genera en su vida operativa. Cuando un cable de baja calidad sufre perforaciones, agrietamiento o fatiga mecánica, los costos colaterales se disparan: paros forzados de palas eléctricas, empalmes continuos de vulcanizado en taller, mermas de extracción y riesgo de multas por la NOM-023-STPS-2012.
Este análisis demuestra mediante balances reales cómo el Costo Total de Propiedad (TCO) y el Retorno de Inversión (ROI) permiten reducir hasta 40% los costos acumulados de electrificación en mina.
Nota
Resumen Ejecutivo para Finanzas y Mantenimiento (TL;DR)
1. La Ilusión del Capex Bajo: La Trampa de los Cables Genéricos
Priorizar el precio unitario por metro en licitaciones suele generar sobrecostos severos. En cables de arrastre y enrollado, un bajo costo inicial responde a materias primas subestándar:
- Cobre de Pureza Subestándar: Aumenta la resistencia eléctrica, elevando la temperatura de trabajo y disipando energía en forma de calor residual.
- Cubiertas Termoplásticas en Vez de Termoestables: El PVC o poliuretano no vulcanizado pierde elasticidad ante la radiación solar y se quiebra por aplastamiento de roca o rodamiento de orugas.
- Omisión de Blindajes de Cobre Estañado: En media tensión, carecer de malla electrostática propicia descargas parciales internas (corona) que perforan el aislamiento en pocos meses.
La Figura 1 ilustra el ciclo de reposición constante: para cubrir 36 meses, compras debe emitir de 5 a 6 órdenes de reemplazo, gastando más de $60,400 USD por circuito. En contraste, un tramo de cable certificado SHD-GC o Type G-GC opera los 36 meses con un TCO de $36,100 USD, generando un ahorro directo del 40.2%.
2. Los Cuatro Componentes Críticos del TCO en la Minería Mexicana
Para cuantificar el costo real de los conductores, la gerencia de mantenimiento debe evaluar cuatro partidas:
1. Capex Inicial de Adquisición
Precio del cable por metro, accesorios de conexión y terminales. Aunque el cable certificado requiere 20% a 35% más de inversión inicial, su robustez elimina recompras continuas.
2. Opex de Reparación y Vulcanizado
Cada rotura exige retirar el cable del frente, trasladarlo a taller, sanear conductores y vulcanizar una manga caliente. Cada empalme cuesta de $800 a $1,500 USD en materiales y mano de obra. Un cable genérico acumula de 6 a 10 reparaciones en su ciclo útil, debilitando el tramo.
3. Pérdidas Eléctricas por Efecto Joule
La resistencia del conductor disipa energía según la ley de Joule (P = 3 × I² × R). El cobre electrolítico puro al 99.9% bajo normas ASTM ofrece hasta 4% menor resistencia por kilómetro que cobres comerciales, ahorrando entre $1,800 y $3,200 USD anuales por máquina en potencia activa.
4. Costo Financiero de Tiempos Muertos
Es el componente más oneroso del TCO. La parada de una pala de cable en minería a cielo abierto detiene camiones de volteo, generando pérdidas de extracción de $45,000 a $120,000 USD por hora. En jumbos en minería subterránea, detiene el avance de la rampa.
3. Ciencia de Materiales: ¿Por Qué un Cable Certificado Dura 4x Más?
La durabilidad del cable certificado proviene de la formulación de sus elastómeros y su vulcanización continua bajo presión.
| Propiedad Dieléctrica y Mecánica | Cable Comercial Genérico | Cable Certificado TEBAOFLEX | Ventaja Operativa en Mina |
|---|---|---|---|
| Aislamiento Primario | PVC o termoplástico estándar | Etileno-Propileno (EPR) clase M | Flexibilidad a -40 °C sin agrietamiento |
| Cubierta Exterior | PVC o TPU sin vulcanizar | Doble capa de CPE vulcanizado | Resistencia extra-pesada a corte y aceites |
| Drenaje Ácido (DAM) | Falla en pH menor a 4.0 | Inerte de pH 2.0 a 12.0 | Apto para bombas de achique |
| Blindaje Electrostático | Cinta de cobre delgada | Malla compuesta cobre estañado y nylon | Soporta más de 50,000 ciclos de flexión |
| Conductor Ground Check | Omitido o no normado | Conductor amarillo normalizado | Disparo seguro ante falla según NOM-023-STPS |
| Retardancia a la Flama | Pruebas básicas | Compuesto CPE retardante a la flama (FT1/FT4) | Autoextinguible en tiros de ventilación |
El enlace molecular cruzado (cross-linking) del EPR y CPE evita que el cable se reblandezca ante sobrecargas de 130 °C o se vuelva quebradizo en el invierno de Sonora y Chihuahua. Para conocer configuraciones de baja tensión, revise nuestro análisis técnico de Type W vs Type G vs Type G-GC.
4. Matriz de Retorno de Inversión (ROI) y Payback por Tipo de Maquinaria
El beneficio económico del cable varía según la función del equipo alimentado:

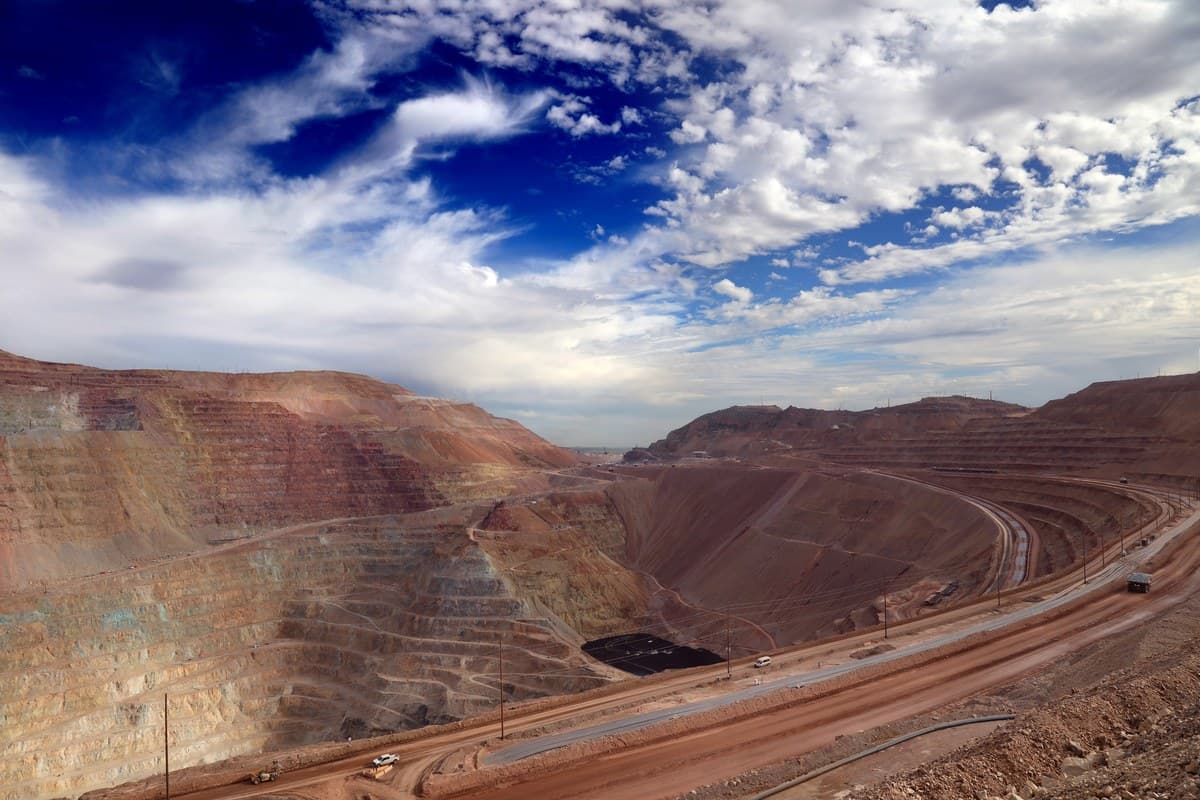

1. Palas Eléctricas en Tajo Abierto (Cable SHD-GC 15kV)
- Escenario: Pala de cable con 350 metros de cable SHD-GC calibre 4/0 AWG a 15 kV operando 24/7.
- Inversión Diferencial: +$8,000 USD frente a cable genérico sin blindaje compuesto.
- Beneficio: Eleva el tiempo medio entre fallas (MTBF) de 5 a 30 meses. Evitar un solo paro de 2 horas ($100,000 USD) amortiza la inversión en menos de 1.5 meses, arrojando un ROI anual proyectado de 480%.
- Ficha Técnica: Consulte especificaciones en la guía especializada de Cable SHD-GC.

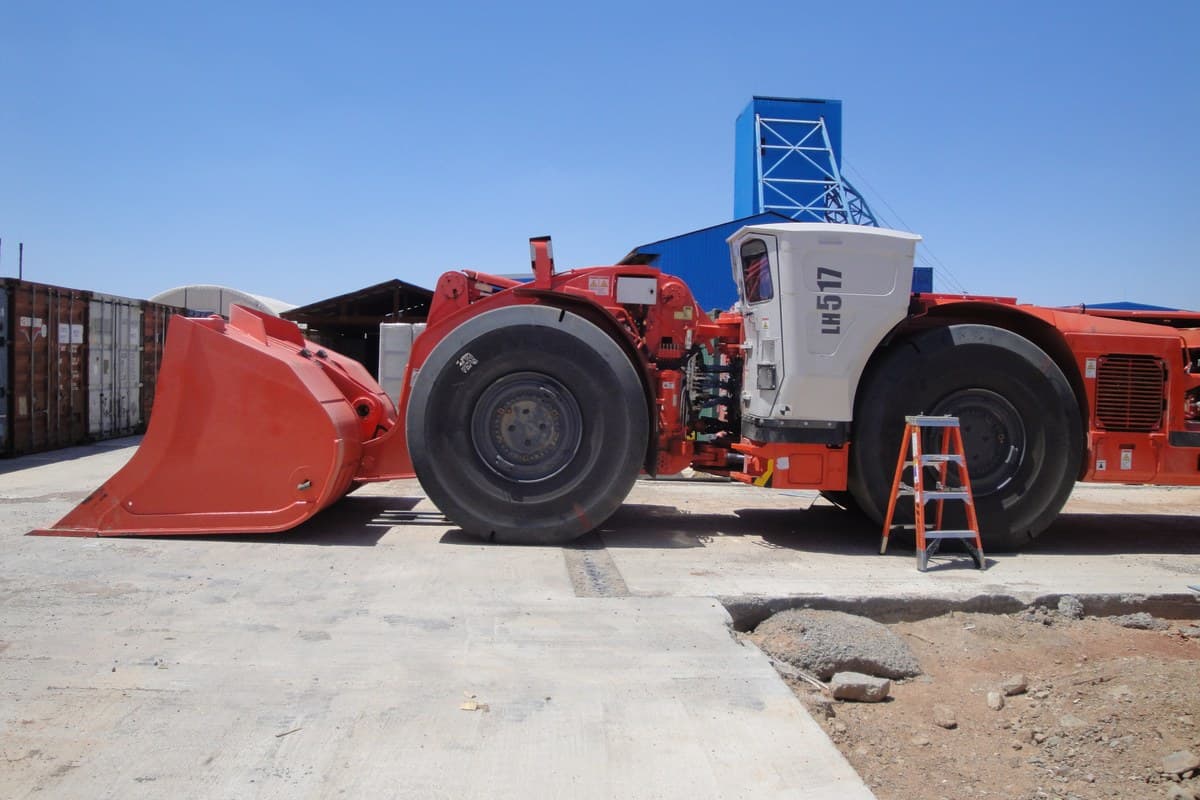

2. Jumbos de Barrenación Frontal (Cable Type G-GC 2000V)
- Escenario: Jumbo electrohidráulico en rampa subterránea con tambor de 150 metros en calibre 2 AWG de Cable Type G-GC.
- Inversión Diferencial: +$2,400 USD respecto a cordones industriales comunes.
- Beneficio: La chaqueta reforzada de CPE soporta el rozamiento contra roca y enrollado continuo. Disminuye reparaciones de 8 a 1 por año, recuperando el diferencial en menos de 2 meses con un ROI del 320%.
- Guía Operativa: Ficha técnica en guía de compra para jumbos y palas mineras.
3. Bombas de Desagüe en Cárcamo (Cable Type W / Type G 2000V)
- Escenario: Cárcamo de fondo con bomba sumergible de 100 HP en agua ácida (pH 2.8) alimentada con Cable Type W.
- Inversión Diferencial: +$1,800 USD por tramo de 100 metros en calibre 1/0 AWG.
- Beneficio: El EPR químicamente inerte previene corrosión galvánica y riesgos de inundación en tiro, con un retorno en menos de 1 mes y un ROI del 560%.
- Detalles: Consulte también las opciones en Cable Type G.

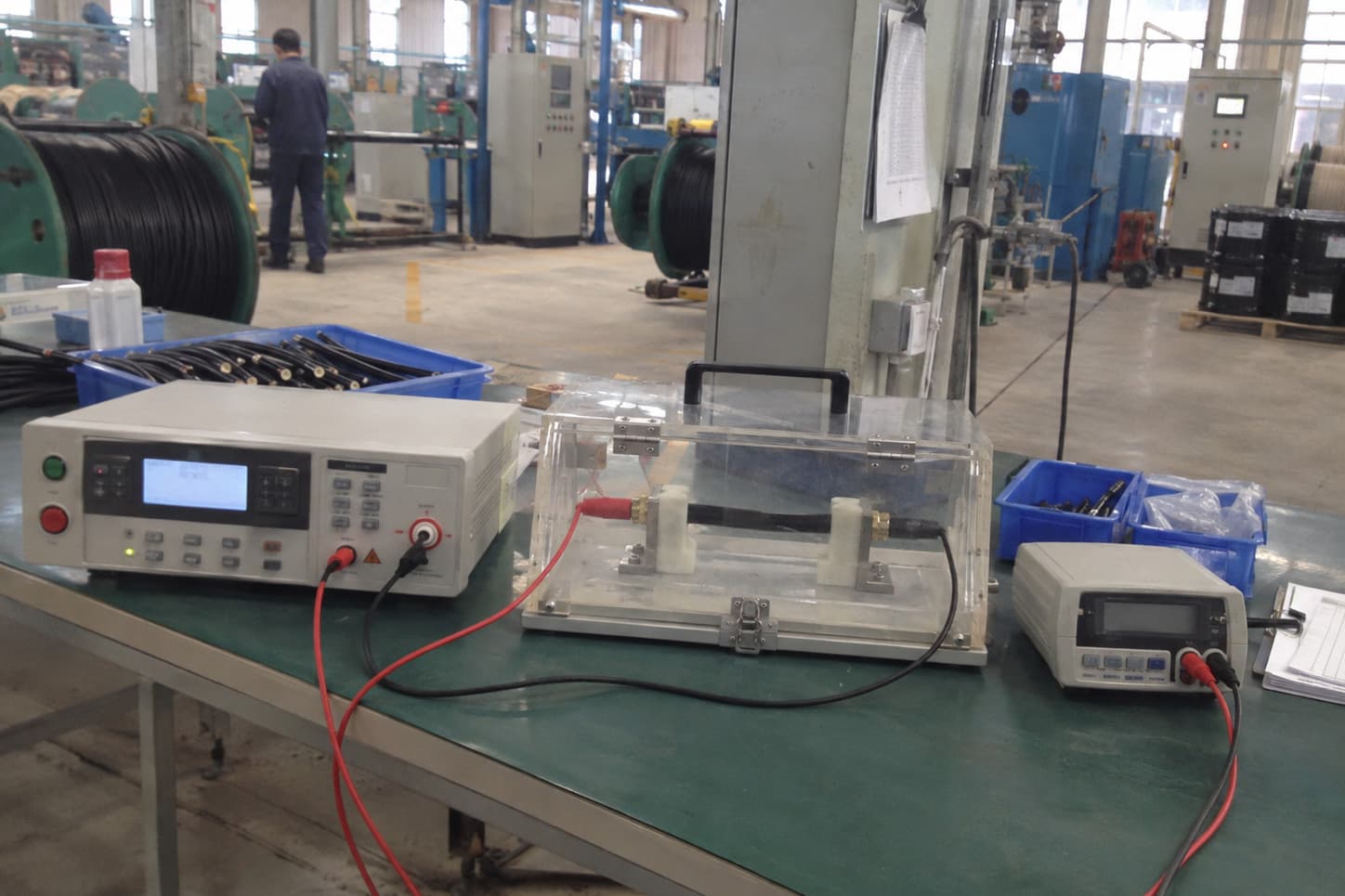

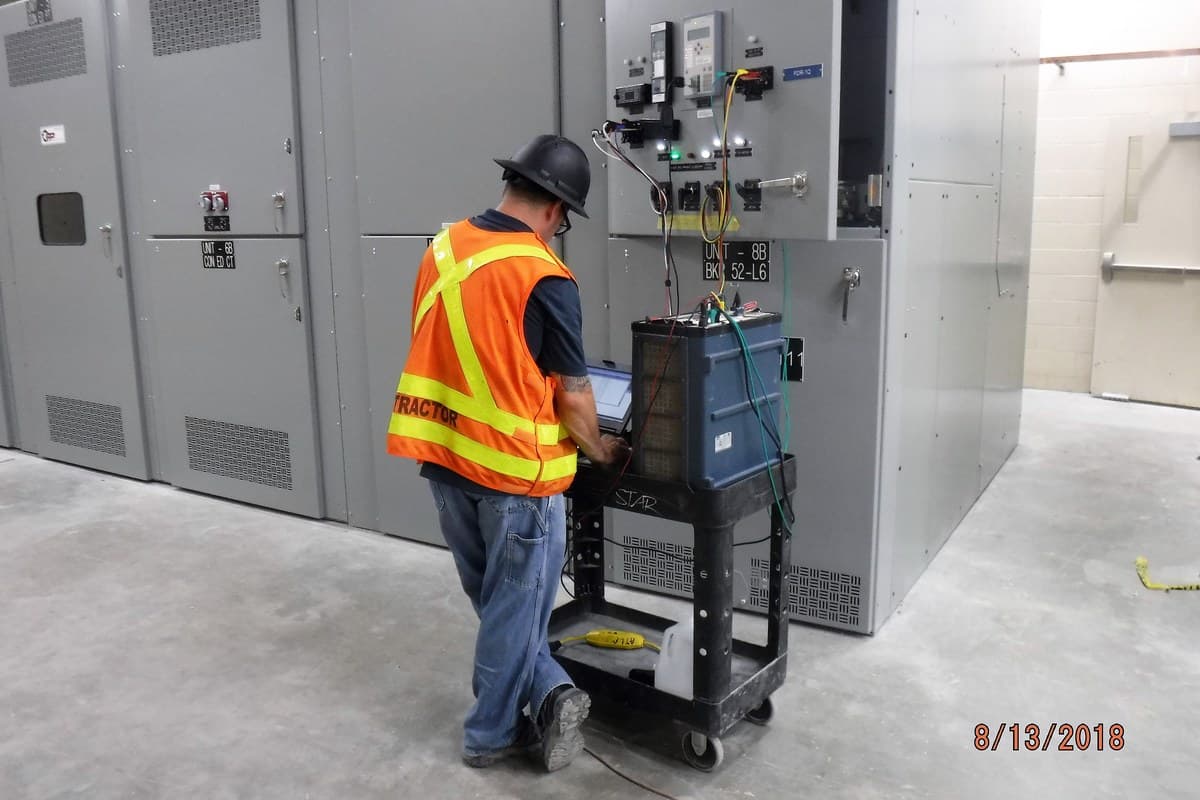

5. Protocolos de Ensayos Dieléctricos y Trazabilidad que Garantizan la Inversión
Para que las proyecciones de TCO se cumplan en campo, cada lote de fabricación debe respaldarse con ensayos de laboratorio certificados:
- Prueba de Chispa Continua (Spark Test al 100%): Cada metro de núcleo extruido pasa por electrodo de alta tensión hasta 17.5 kV, descartando microburbujas antes del cableado.

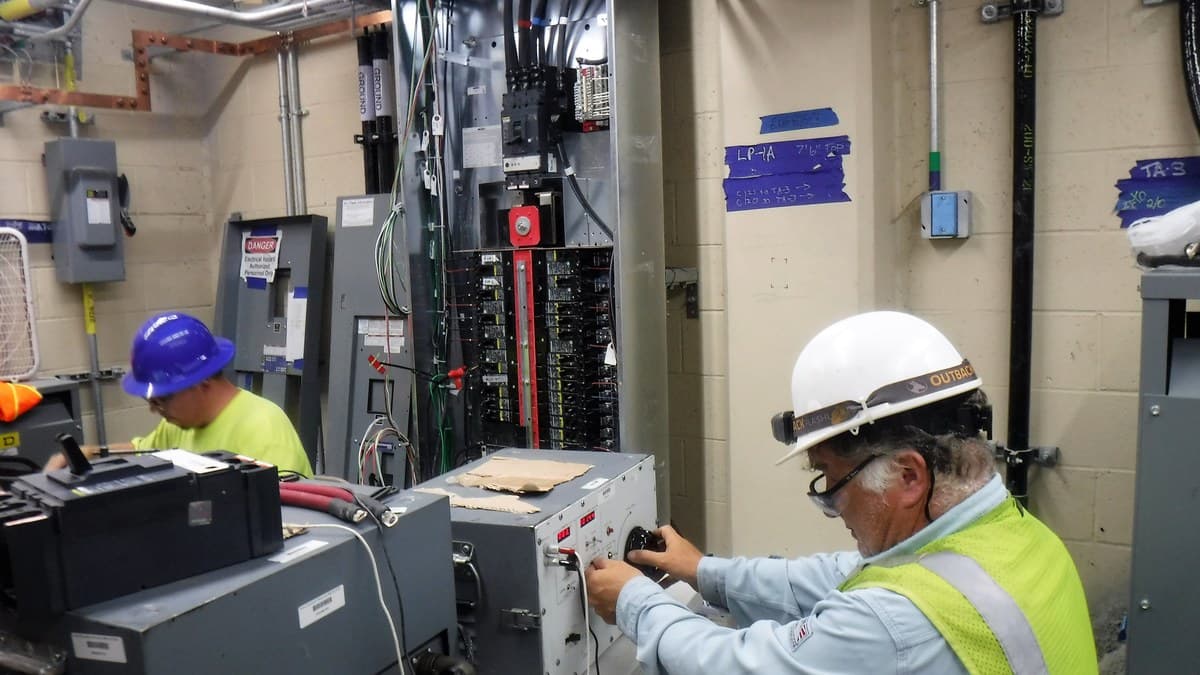

- Rigidez Dieléctrica de Alta Tensión (Hi-Pot Test): Sobretensión alterna aplicada durante cinco minutos entre fases, tierras y mallas para asegurar cero fugas de corriente.
- Resistencia Óhmica con Puente de Kelvin: Comprueba que la resistividad del cobre estañado satisfaga la NOM-063-SCFI para mantener pérdidas por calor en niveles mínimos.
- Envejecimiento Acelerado de Cubierta: Ensayos en horno a 100 °C por 168 horas para certificar que el CPE conserve más del 85% de elongación y tensión de ruptura.
Cada carrete porta número de serie y Certificado de Calidad de Molino para auditorías de la STPS. Conozca detalles logísticos en la guía de proveeduría y suministro de cables mineros en México.
6. Caso Práctico en Mina Subterránea: Flota de Jumbos en Zacatecas
En una mina subterránea en Fresnillo, Zacatecas, el área de mantenimiento operaba cuatro jumbos de barrenación con cables comerciales genéricos de 2000V adquiridos a revendedores.
Diagnóstico Inicial y Retos
- Frecuencia de Averías: Una falla o rotura de cable cada 45 días por máquina.
- Tiempos Muertos: 4 horas de paro por incidente para vulcanizado provisional.
- Costo Anual por Equipo: $38,400 USD en cables de reposición y $12,800 USD en reparaciones de taller.
Solución Aplicada
Se sustituyeron los conductores por cable Type G-GC 2000V calibre 2 AWG certificado bajo ICEA S-75-381 de TEBAOFLEX, con aislamiento EPR y chaqueta CPE vulcanizada.
Resultados Auditados a 12 Meses
- Disminución de Fallas: Reducción de 8 eventos a 1 solo evento anual por máquina.
- Ahorro en Opex: El gasto anual cayó de $51,200 USD a $14,600 USD por equipo.
- Disponibilidad Operativa: Se recuperaron 110 horas efectivas de perforación al año.
- Payback: El costo de inversión se amortizó por completo a los 42 días de operación.
Revise pautas de mantenimiento en la guía de inspección y mantenimiento de cables mineros.
7. Tabla Comparativa de Especificaciones, TCO y Payback por Familia
Matriz de referencia para comités de compras y directores financieros:
| Familia de Cable | Tensión Nominal | Aplicación Primaria | Vida Útil Certificada | Reducción Estimada TCO | Payback del Diferencial | Enlace a Ficha Técnica |
|---|---|---|---|---|---|---|
| Type W | 2000 V | Bombas de achique y generadores | 24 a 30 meses | -38% vs genéricos | < 1.0 Meses | Ver Cable Type W |
| Type G | 2000 V | Cargadores LHD subterráneos | 20 a 28 meses | -35% vs genéricos | < 1.8 Meses | Ver Cable Type G |
| Type G-GC | 2000 V | Jumbos de perforación frontal | 18 a 24 meses | -40% vs genéricos | < 1.5 Meses | Ver Cable Type G-GC |
| SHD-GC | 2 kV a 25 kV | Palas eléctricas y dragas | 24 a 36 meses | -42% vs genéricos | < 1.5 Meses | Ver Cable SHD-GC |
| MP-GC | 5 kV a 35 kV | Tiros verticales y transformador | 60 a 120 meses | -32% vs genéricos | < 3.0 Meses | Ver Cable MP-GC |
Explore el portafolio en nuestro catálogo de cables mineros de uso rudo y revise soluciones de distribución de energía temporal.
8. Preguntas Frecuentes para Directores de Compras y Contraloría
¿Por qué el precio inicial del cable bajo norma ICEA es mayor que el de un cable comercial genérico?
Refleja cobre puro estañado, aislamiento EPR termoestable vulcanizado en continuo y cubiertas de CPE retardantes a la flama. Los cables comerciales abaratan compuestos, trasladando costos ocultos al área de mantenimiento en paros y averías.
¿Cómo justifica mantenimiento la compra de cables de uso rudo ante compras?
Mediante un balance de TCO que cuantifique el costo horario de inactividad de la máquina y las horas de taller invertidas en empalmes. Probar que un cable bajo norma ICEA S-75-381 previene paros de $15,000 a $120,000 USD por evento justifica plenamente la inversión.
¿Qué opciones existen para optimizar el desembolso inicial de Capex?
A través de compras directas de fábrica sin intermediarios y contratos marco anuales con entregas programadas e indexación transparente al cobre, las unidades mineras eliminan sobreprecios de revendedores del 15% al 30% y planifican su flujo de caja por etapa de proyecto.
¿Qué garantía respalda los cables TEBAOFLEX ante defectos de fábrica?
TEBAOFLEX otorga garantía contra defectos de manufactura, avalada por Certificados de Calidad de Molino (FAT) por lote y soporte técnico directo de ingeniería de planta.
Optimice el Presupuesto de su Unidad Minera con una Auditoría de TCO
Elegir cables por el menor precio inicial es una causa frecuente de sobrecostos en minería. Evaluar sus conductores mediante Costo Total de Propiedad protege su continuidad operativa y maximiza la rentabilidad de sus activos:
- Auditoría de TCO Gratuita: Ingenieros calculan el ahorro acumulado por circuito en su flota.
- Cotizaciones Directas de Fábrica: Precios competitivos de planta con cronograma transparente de fabricación y embarque a México.
- Fabricación en Tramos Continuos: Producción bajo pedido en longitudes exactas sin empalmes para baja y media tensión.
Solicite su auditoría de TCO a través de nuestro formulario de atención comercial y comience a reducir hasta un 40% sus costos de electrificación.
Fuentes y referencias
- Secretaría de Energía. NOM-001-SEDE-2012, Instalaciones eléctricas (utilización), Artículos 400 y 610. DOF, 29 de noviembre de 2012. (sitio externo)
- Secretaría del Trabajo y Previsión Social. NOM-023-STPS-2012, Minas subterráneas y minas a cielo abierto: condiciones de seguridad y salud en el trabajo, numeral 9.9. DOF, 11 de octubre de 2012. (sitio externo)
- ICEA y NEMA. ANSI/NEMA WC 58 / ICEA S-75-381: Portable and Power Feeder Cables for Use in Mines and Similar Locations. (sitio externo)
