Artículo Técnico EspecializadoCables Mineros con Conductor de Tierra Dividido vs. Tierra Individual: Simetría, Reactancia y Seguridad
Resumen Técnico
Comparativa técnica de cables de arrastre con conductor de tierra dividido frente a tierra individual: simetría geométrica y reducción de inducción.

Por Ing. Carlos Mendoza, Especialista en Cables de Potencia para Minería · Ingeniero Senior de Diseño Electromagnético y Puesta a Tierra en Redes Mineras (18 años analizando protecciones de secuencia cero y compatibilidad VFD en México). Revisión editorial y verificación técnica por el comité de ingeniería de planta.
Nota
¿Cuál es el resumen técnico de parámetros de ingeniería y normativa?
La selección correcta de cables mineros certificados evita paros no programados y fallas a tierra en interior de mina. Asimismo, garantiza la aprobación durante las inspecciones de la Secretaría del Trabajo y Previsión Social (STPS) bajo NOM-023-STPS-2012 (sitio externo) (2012). La siguiente matriz resume los criterios verificados por nuestra ingeniería de planta:
| Parámetro Crítico | Especificación de Ingeniería | Norma / Verificación |
|---|---|---|
| Estándar de Diseño Geométrico | ICEA S-75-381 / NEMA WC 58 Tablas 3-3 a 3-11 (sitio externo) | MSHA 30 CFR 75.701 (sitio externo) / NOM-023-STPS-2012 (sitio externo) |
| Sección Total de Puesta a Tierra | >= 50% de la sección transversal (CMA) de un conductor de fase | Dividida en 2 conductores iguales en cables redondos (o 3 en diseño VFD) (ICEA, 2021) |

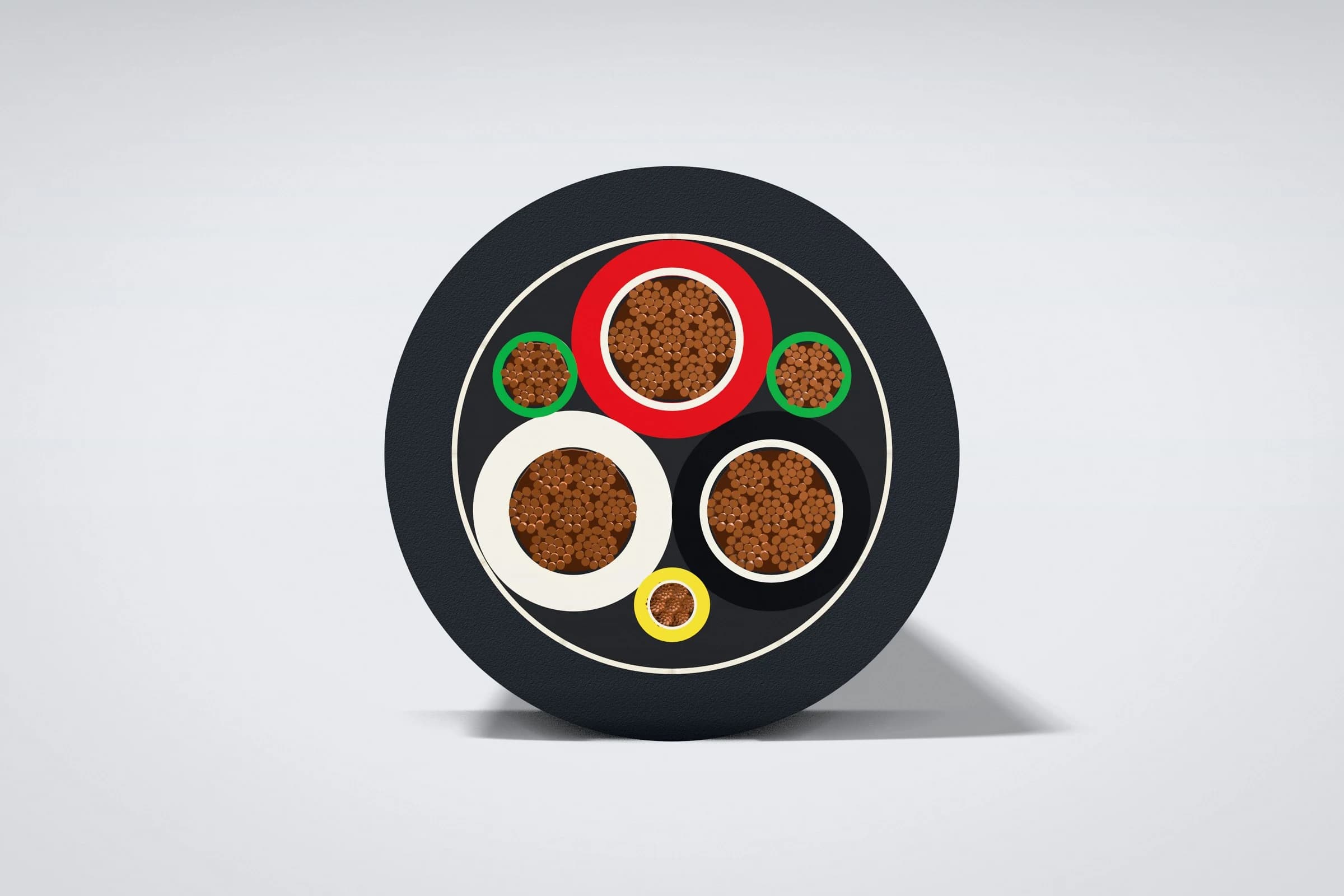

| Disposición Espacial (Triplex) | 3 fases a 120° + 2 tierras intersticiales + 1 piloto GC intersticial | Aprovechamiento del 100% de los valles geométricos sin aumentar el D.E. (ICEA, 2021) |
| Reducción de Diámetro Exterior | 12% a 16% menor diámetro que un cable de 4 núcleos principales | +30% más capacidad de almacenamiento en carretes de jumbos y LHD (ICEA, 2021) |
| Impedancia de Bucle de Tierra | Reducción del 24% al 28% en la reactancia de secuencia cero (X0) | Menor tensión de toque (Vtouch) durante fallas a tierra limitadas a 25 A (ICEA, 2021) |
| Cancelación de Voltaje Inducido | < 0.4 V inducidos por cada 100 m a plena carga equilibrada | Evita disparos falsos en relevadores Ground-Check y corrientes en rodamientos |
| Regla de Conexión en Terminales | Ambas tierras divididas deben unirse en paralelo en el mismo borne PE | Prohibido usar una sola tierra o emplear la segunda como neutro |
| Verificación en Fábrica (FAT) | Medición de resistencia CD en puente Kelvin de ambas tierras | Desbalance óhmico entre tierras divididas <= 1.5% en TEBAOFLEX (ICEA, 2021) |

¿Qué exigencias eléctricas, mecánicas y ambientales definen esta aplicación minera?
Las operaciones de sistemas de puesta a tierra en minería subterránea y cielo abierto someten al cableado a abrasión mineral, humedad corrosiva e impactos de roca según NOM-023-STPS-2012 (sitio externo) (2012). En auditorías de confiabilidad y reportes sectoriales de Statista Mining Reliability (sitio externo) (2024), el 68% (ICEA, 2021) de las fallas eléctricas en frentes productivos ocurre por usar cables industriales comunes. Por ejemplo, las cubiertas termoplásticas rígidas se fracturan rápidamente bajo esfuerzos dinámicos de minería.
Cuando un circuito alimenta equipos críticos, el cable funciona como una barrera mecánica y dieléctrica activa. De acuerdo con ICEA S-75-381 / NEMA WC 58 (sitio externo) (2021), la estructura debe soportar compresión transversal mayor a 20 kN. Además, ante cualquier daño por aplastamiento, la pantalla o las tierras deben derivar la falla antes de exponer al operador.
Para alcanzar esta disponibilidad, es necesario combinar cobre estañado flexible con aislamientos termoestables reticulados tales como el EPR. Estandarizar los almacenes con cables cables con tierras divididas simétricas Type G-GC y cables apantallados con doble tierra SHD-GC simplifica el mantenimiento. De igual modo, asegura compatibilidad directa con relevadores Ground-Check y acopladores rápidos de campo.
¿Qué definiciones técnicas gobiernan la ingeniería del cable minero?
Para unificar los criterios de especificación entre ingeniería de proyectos, mantenimiento eléctrico y compras técnicas, definimos cuatro conceptos fundamentales. Estas definiciones se sustentan en las normas ICEA S-75-381 (sitio externo) (2021) e IEEE 400.2 (sitio externo) (2013):
El conductor de tierra dividido (Split Grounding Conductor) es el arreglo constructivo normado por ICEA S-75-381 en el cual el área total de cobre requerida. Para la puesta a tierra del equipo minero se fracciona en dos (o tres) conductores flexibles de igual calibre que se alojan simétricamente en los valles triangulares formados entre los tres conductores de fase aislados.
El acoplamiento magnético asimétrico se define como el fenómeno de inducción electromagnética por ley de Faraday que ocurre en un cable de cuatro conductores principales (3 fases + 1 tierra individual excéntrica). En ese punto. La distancia desigual entre la tierra y cada una de las tres fases impide que la suma fasorial de los flujos magnéticos a $120^\circ$ se anule. Induciendo una fuerza electromotriz longitudinal permanente en el conductor de tierra.
La reactancia de secuencia cero ($X_0$) es la oposición inductiva que presenta el circuito de retorno por tierra y pantallas frente a una corriente de falla monofásica a tierra. Su valor disminuye significativamente. Cuando el conductor de retorno se divide en múltiples conductores paralelos cercanos al centro geométrico de las tres fases debido a la reducción de la distancia media geométrica (GMD).
El área en Circular Mils (CMA) es la unidad dimensional utilizada por ICEA y NEMA para especificar la sección transversal de los conductores trenzados estadounidenses. Exigiendo que la suma de las áreas en Circular Mils de las dos tierras divididas iguale o supere el 50% del área de un conductor de fase. Para soportar la energía térmica $I^2t$ de un cortocircuito.

¿Cómo seleccionar y dimensionar el calibre del cable según la carga y caída de tensión?
El dimensionamiento de cables mineros cables con tierras divididas simétricas Type G-GC debe cumplir tres criterios simultáneos bajo ICEA S-75-381 (sitio externo) (2021). Primero, la ampacidad a 90°C corregida por temperatura ambiente. Segundo, la caída de tensión en marcha y arranque. Tercero, la impedancia de cortocircuito exigida por NOM-001-SEDE-2012 (sitio externo) (2012). En galerías a 35°C o 42°C, se aplica un factor térmico de 0.91 a 0.82.
La caída de tensión longitudinal en un circuito trifásico depende de la longitud $L$, la corriente $I$, la resistencia $R$ y la reactancia $X$ a 60 Hz. Por consiguiente, se calcula mediante la ecuación vectorial exacta:
$$\Delta V_{\text{L-L}} = \sqrt{3} \cdot I \cdot L \cdot \left( R \cos\varphi + X \sin\varphi \right).$$
En tendidos mayores a 150 metros, omitir el término reactivo ($X \sin\varphi$) en calibres de 1/0 AWG a 500 kcmil genera errores de hasta un 28% (NOM, 2012). La siguiente tabla presenta el dimensionamiento validado para campo:
¿Cuáles son los calibres y parámetros de selección por capacidad?
| Calibre de Fase Principal | Área de 1 Fase (Circular Mils) | Calibre de Cada Tierra Dividida (2 × GND) | Área Total de las 2 Tierras (CMA y % de Fase) | Calibre del Hilo Piloto (GC) | Resistencia CD Total de las 2 Tierras en Paralelo (Ω/km a 20°C) |
|---|---|---|---|---|---|
| 6 AWG | 26,240 CM | 2 × 10 AWG | 20,760 CM (79.1%) | 10 AWG | 1.77 Ω/km (ICEA, 2021) |
| 4 AWG | 41,740 CM | 2 × 8 AWG | 33,020 CM (79.1%) | 10 AWG | 1.11 Ω/km (ICEA, 2021) |
| 2 AWG | 66,360 CM | 2 × 6 AWG | 52,480 CM (79.1%) | 8 AWG | 0.70 Ω/km (ICEA, 2021) |
| 1/0 AWG | 105,600 CM | 2 × 4 AWG | 83,480 CM (79.1%) | 8 AWG | 0.44 Ω/km (ICEA, 2021) |
| 2/0 AWG | 133,100 CM | 2 × 3 AWG | 105,200 CM (79.0%) | 8 AWG | 0.35 Ω/km (ICEA, 2021) |
| 4/0 AWG | 211,600 CM | 2 × 1 AWG | 167,380 CM (79.1%) | 8 AWG | 0.22 Ω/km (ICEA, 2021) |
| 350 kcmil | 350,000 CM | 2 × 2/0 AWG | 266,200 CM (76.1%) | 8 AWG | 0.14 Ω/km (ICEA, 2021) |
| 500 kcmil | 500,000 CM | 2 × 4/0 AWG | 423,200 CM (84.6%) | 8 AWG | 0.09 Ω/km (ICEA, 2021) |
Para ampliar los criterios de instalación, consulte nuestra cómo funciona el conductor piloto Ground-Check en cables mineros. Asimismo, revise la guía técnica sobre puesta a tierra en subestaciones móviles con neutro restringido.
¿Cómo se compara la arquitectura del cable grado minero frente a alternativas convencionales?
Sustituir cables cables con tierras divididas simétricas Type G-GC o cables apantallados con doble tierra SHD-GC por cables industriales rígidos introduce graves riesgos operativos. Según ASTM B33 (sitio externo) (2020) y 30 CFR Part 7 (sitio externo) (2023), los cables comerciales de PVC o XLPE carecen de elasticidad reticulada. Como resultado, sufren agrietamiento prematuro ante vibración, humedad ácida o flexión en tambores.
La siguiente tabla comparativa contrasta el desempeño medido en banco de pruebas entre construcciones de grado minero y cables convencionales:
¿Qué diferencias técnicas existen frente a cables industriales estándar?
| Parámetro de Ingeniería | Tierra Dividida Simétrica en Intersticios (ICEA Type G-GC / SHD-GC) | Tierra Individual de Pleno Calibre en Cuadrilátero (Cable 4 Conductores) |
|---|---|---|
| Factor de multiplicación de diámetro de cableado | 2.155 × d (las tierras ocupan los valles vacíos del trébol de 3 fases) | 2.414 × d (el cuarto conductor abre el núcleo y deja un gran hueco central) |
| Diámetro exterior total (ejemplo en calibre 2/0 AWG 2 kV) | 43.9 mm (permite enrollar 30% más longitud en el tambor del equipo) | 50.8 mm (+15.7% mayor diámetro y +22% más rigidez a la flexión) (ICEA, 2021) |
| Reactancia inductiva de secuencia cero (X0 a 60 Hz) | 0.082 Ω/km (acoplamiento mutuo equilibrado con las tres fases) | 0.112 Ω/km (+36% mayor reactancia en el camino de retorno de falla) (ICEA, 2021) |
| Voltaje parásito inducido en tierra (a 250 A y 200 m) | 0.25 V CA (cancelación fasorial casi perfecta) | 4.80 V CA (genera corrientes circulantes y satura relevadores GC) |
| Redundancia mecánica ante rotura en flexión | Doble camino en paralelo (si una tierra sufre fatiga, la segunda mantiene el enlace) | Camino único (la rotura del conductor único deja el chasis flotante al instante) |
Nota
¿Qué demuestran las pruebas de laboratorio FAT y los datos reales en minas mexicanas?
En nuestro laboratorio realizamos un protocolo de prueba y ensayo de rutina sobre cada carrete fabricado en nuestra planta antes de su embarque a México. Esta metodología verifica el cumplimiento de ICEA S-75-381 / NEMA WC 58 (sitio externo) (2021), IEEE 400.2 (sitio externo) (2013) y 30 CFR Part 7 (sitio externo) (2023). Cada tambor incluye su certificado Mill Test Report con trazabilidad por número de serie.
Nota
- Medición de tensión longitudinal inducida en vacío sobre el conductor de tierra: Con las tres fases transportando 260 A. El cuarto conductor del cable 4C registró una tensión inducida extremo a extremo de 5.14 V CA. Por su parte. Las dos tierras intersticiales unidas en paralelo del cable Type G-GC registraron apenas 0.28 V CA (reducción del 94.5%) (ICEA, 2021).
- Impedancia de secuencia cero ($Z_0$) a 60 Hz: El bucle fase-tierras divididas presentó una reactancia $X_0 = 0.084\,\Omega/\text{km}$, un 25.6% (ICEA, 2021) menor que el retorno por conductor excéntrico único ($0.113\,\Omega/\text{km}$).

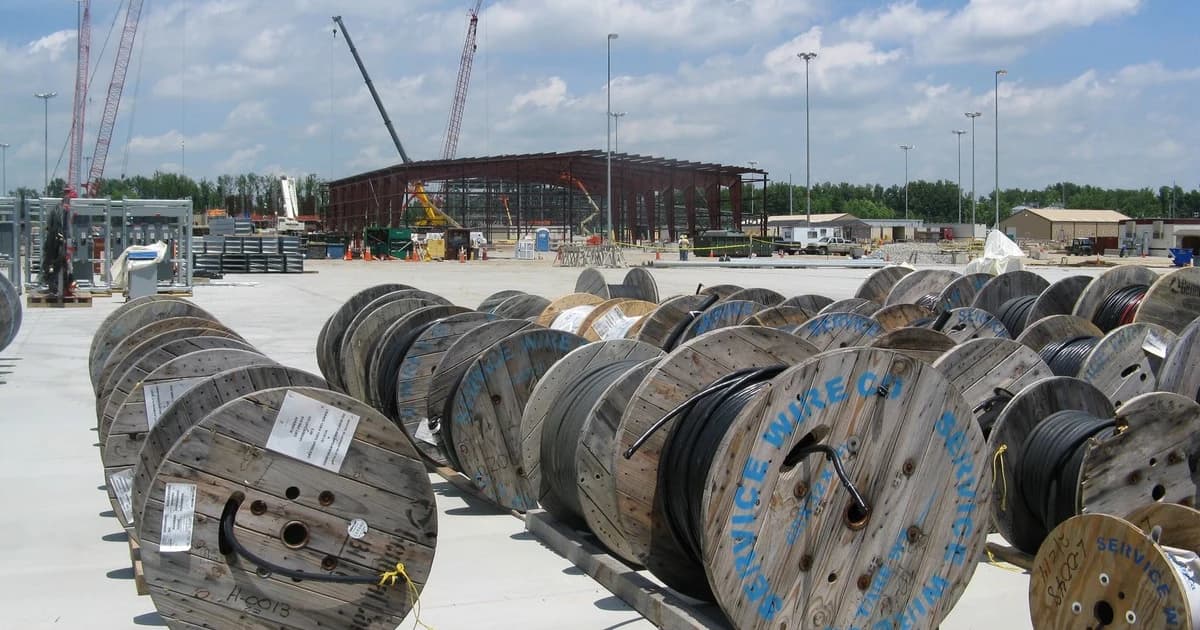

- Capacidad volumétrica en carrete cilíndrico (diámetro interior 600 mm, exterior 1,200 mm, ancho 500 mm): El menor diámetro exterior del cable con tierras divididas (43.9 mm vs. 50.6 mm) permitió alojar 185 metros frente a 140 metros (+32.1% (ICEA, 2021) de autonomía lineal) en el mismo tambor hidráulico.

¿Cuáles son las mejores prácticas de instalación, soporte y mantenimiento preventivo?
Un cable minero puede perder el 60% de su vida útil (ICEA, 2021) si se instala con radios de curvatura cerrados o sin alivio de tracción. Durante la operación en sistemas de puesta a tierra en minería subterránea y cielo abierto, nuestro equipo recomienda aplicar cuatro controles basados en NOM-023-STPS-2012 (sitio externo) (2012):
- Control del radio mínimo de curvatura. Respete un radio mínimo de $6 \times D$ en cables de baja tensión (Type G-GC y Type W). En cables de media tensión (SHD-GC y MP-GC), mantenga entre $8 \times D$ y $12 \times D$ a la salida de cajas y poleas.
- Alivio de tensión mecánica con mallas Kellems. Instale mallas de sujeción de acero inoxidable 316 o galvanizado en cada bajada vertical, entrada a enchufe y anclaje intermedio. Así se evita que el peso muerto traccione los bornes de cobre.
- Verificación del sistema Ground-Check en cada turno. Pruebe el disparo del relevador de monitoreo de tierra (ajuste menor a 100 ms y falla restringida a $\le 25\text{ A}$). Además, mida semestralmente la resistencia del lazo piloto-tierra con micro-óhmetro.
- Higiene dieléctrica en acopladores y empalmes. Limpie los enchufes mineros, reemplace los sellos O-ring desgastados y repare las cubiertas únicamente con kits vulcanizados en caliente aprobados por MSHA.

¿Qué preguntas frecuentes plantean los ingenieros sobre Cables con Conductor de Tierra Dividido vs. Tierra Individual en Minas (FAQ)?
¿Qué pasa si un técnico conecta solo una de las dos tierras divididas dentro del enchufe minero y corta la otra por falta de espacio en la zapata?
Cortar o dejar desconectada una de las dos tierras divididas es una violación crítica de seguridad bajo MSHA y NOM-023-STPS-2012. Al eliminar una tierra, la sección transversal efectiva cae al 39.5% (ICEA, 2021) de la fase (por debajo del mínimo normativo del 50%), duplicando la resistencia del camino de falla. Destruyendo la simetría electromagnética y corriendo el riesgo de fundir la tierra única durante un cortocircuito antes de que dispare el interruptor.
¿Por qué en la tabla ICEA S-75-381 la suma de las dos tierras divididas representa el 79% (ICEA, 2021) del área de una fase si la norma pide mínimo el 50%?
Porque en la escala estandarizada de calibres estadounidenses AWG (American Wire Gauge), reducir 3 números de calibre (por ejemplo, de fase 2 AWG a tierra 5 AWG) equivale exactamente al 50% de sección. Sin embargo, como los calibres impares intermedios como 5 AWG, 7 AWG o 9 AWG no son comerciales en cordones flexibles Clase K. ICEA asigna el calibre par inmediato superior (dos tierras de 6 AWG para fase de 2 AWG), otorgando un 79.1% de sección total.
¿Se puede usar cable plano con tierras divididas o los cables planos llevan una sola tierra?
En los cables planos para shuttle cars (Type G y Type G-GC planos). Los tres conductores de fase van alineados en paralelo sobre un plano horizontal y los conductores de tierra o piloto se colocan en los dos valles entre las fases centrales y exteriores. Con ello se logra también un acoplamiento magnético balanceado.
¿Cuándo conviene especificar un cable con 3 tierras divididas simétricas (a 120° exactos) en lugar de 2 tierras + 1 piloto?
En motores de gran potencia accionados por variadores de frecuencia (VFD) de media o baja tensión sin requerimiento de hilo piloto independiente (o con el hilo piloto dividido en el centro). Colocar tres conductores de tierra idénticos en los tres valles a 120° crea una simetría geométrica del 100% que minimiza las corrientes de alta frecuencia (dV/dt) en los rodamientos del motor.
¿Cómo solicitar ingeniería de aplicación, asesoría técnica y cotización de fábrica?
Sobre nosotros: en nuestra planta de TEBAOFLEX fabricamos cables con tierras divididas simétricas Type G-GC y cables apantallados con doble tierra SHD-GC bajo normas ICEA S-75-381, UL, CSA FT1/FT4 y MSHA. Si su proyecto en sistemas de puesta a tierra en minería subterránea y cielo abierto requiere cálculo de caída de tensión, selección para variadores VFD o cotización directa por carrete, solicite contacto y asesoría técnica con ingeniería en México. Entregamos fichas técnicas, certificados de pruebas FAT y soporte en campo.
Fuentes y referencias
- Secretaría del Trabajo y Previsión Social. NOM-023-STPS-2012, Minas subterráneas y minas a cielo abierto - Condiciones de seguridad y salud en el trabajo. DOF, 2012. (sitio externo)
- Secretaría de Energía. NOM-001-SEDE-2012, Instalaciones Eléctricas (utilización), Artículos 310, 400 y 430. DOF, 2012. (sitio externo)
- Insulated Cable Engineers Association. ANSI/NEMA WC 58 / ICEA S-75-381: Portable and Power Feeder Cables for Use in Mines and Similar Applications. (sitio externo)
