Cables para Dragalinas y Excavadoras de Gran Minería

Resumen Técnico

Especificación de cables trailing de alta resistencia mecánica para dragalinas y excavadoras de cables en tajos mineros según norma ICEA S-75-381.

Publicado:3 de junio de 2026Normativa minera aplicable: ICEA S-75-381 / NEMA WC 58 / NOM

En los megatajos mineros de carbón de la Región Carbonífera de Coahuila y en los complejos cupríferos de Sonora y Chihuahua, las dragalinas caminantes (walking draglines) y las grandes excavadoras eléctricas de cables de 60 a 100 yardas cúbicas de capacidad son los colosos indiscutibles del movimiento de tierras. Estas máquinas consumen potencias continuas de entre 4,000 kW y más de 12,000 kW, operando a tensiones de 8.7/15 kV y 14.4/25 kV alimentadas por un único cable de arrastre de varios kilómetros de longitud.

El cable de arrastre (trailing cable) de una dragalina opera bajo las condiciones mecánicas más severas de toda la industria minera: es arrastrado sobre lechos rocosos cortantes de arenisca y basalto, sometido a tensiones de tracción que superan con frecuencia los 10,000 kgf durante los movimientos de avance de la zapata caminante y expuesto a torsiones helicoidales constantes cuando la máquina gira en ciclos de excavación de menos de 60 segundos.

Nota

Puntos Críticos en Cables para Dragalinas (TL;DR)

Núcleo Central de Tracción en Aramida (Kevlar): Para cables de dragalina calibres 250 kcmil a 500 kcmil a 15 kV o 25 kV, no basta con confiar en la tracción de los conductores de cobre. El cable debe incorporar un miembro central sintético de aramida de alta tenacidad capaz de absorber más del 60% de la carga axial de tracción sin transmitir deformación plástica a las fases eléctricas. Blindaje Compuesto de Cobre y Poliamida Anti-Torsión: Las cintas de cobre planas fallan por fatiga por flexión en pocas semanas bajo dragalinas. Se debe exigir trenzado compuesto (hilos de cobre estañado entrelazados con filamentos de poliamida/nylon) con cobertura óptica superior al 80%, que tolera flexiones y giros repetidos sin desintegrar la pantalla semiconductora.

Estructura Constructiva Reforzada: Cable SHD-GC Extra Pesado

Un cable convencional para equipo móvil estándar no resiste más de tres meses en el entorno de una dragalina de 2,000 toneladas de peso en servicio. La norma ICEA S-75-381 / NEMA WC-58 (sitio externo) en conjunto con los requerimientos de MSHA 30 CFR Part 77 (sitio externo) especifica una construcción reforzada de seis niveles:

Figura 1: Corte transversal de cable SHD-GC 15 kV / 25 kV: núcleo central de aramida, blindaje trenzado mixto cobre-poliamida y doble chaqueta de CPE/TPU reforzada con malla de alta resistencia.

La cubierta exterior es el primer escudo contra el ambiente minero. Debe fabricarse con doble capa de polietileno clorosulfonado (CPE) termoestable extrapesado o poliuretano termoplástico (TPU) de formulación especial, con una malla intermedia de refuerzo de poliéster de alta torsión embebida entre ambas capas para impedir que los cortes causados por aristas de roca se propaguen longitudinalmente.

Especificaciones técnicas de cables de arrastre reforzados para dragalinas y grandes excavadoras (ICEA S-75-381 / MSHA)
Tensión del Sistema	Calibre Típico	Diámetro Exterior (mm)	Peso Aprox. (kg/m)	Tracción Admisible (kN)	Radio de Curvatura Dinámico
8.7 / 15 kV (3/C SHD-GC)	4/0 AWG	78 - 84 mm	8.5 - 9.2 kg/m	38.0 kN (3,875 kgf)	950 mm (12×D)
8.7 / 15 kV (3/C SHD-GC)	250 kcmil	84 - 90 mm	9.8 - 10.6 kg/m	46.5 kN (4,740 kgf)	1,050 mm (12×D)
8.7 / 15 kV (3/C SHD-GC)	350 kcmil	92 - 98 mm	12.2 - 13.5 kg/m	62.0 kN (6,320 kgf)	1,150 mm (12×D)
8.7 / 15 kV (3/C SHD-GC)	500 kcmil	104 - 112 mm	16.4 - 18.0 kg/m	85.0 kN (8,665 kgf)	1,300 mm (12×D)
14.4 / 25 kV (3/C SHD-GC Reforzado)	350 kcmil (Kevlar Core)	108 - 116 mm	15.5 - 17.2 kg/m	115.0 kN (11,720 kgf)	1,450 mm (13×D)

Dinámica Operativa: Arrastre, Manejo con Tractores y Cocas

El desplazamiento de una dragalina en banco de explotación implica mover cientos de metros de cable de arrastre de gran peso. Las malas prácticas durante estas maniobras son la causa número uno de retiro prematuro del cable:

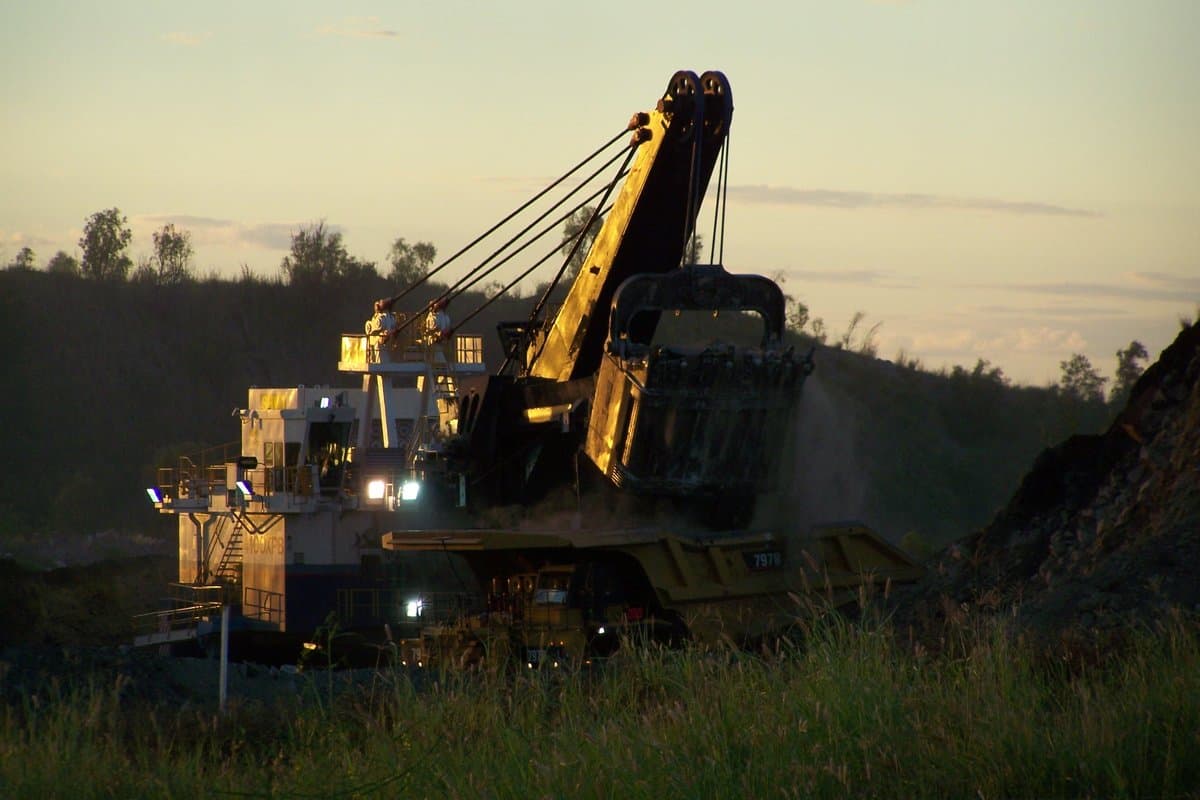

Figura 2: Excavadora eléctrica de gran tonelaje alimentada por cable trailing de alta tensión; el manejo cuidadoso del cable durante el avance del equipo es crítico para evitar aplastamientos.

Tractores Auxiliares de Apoyo con Perno Guiacables: Para trasladar el cable cuando la dragalina camina hacia un nuevo corte, debe utilizarse un tractor de orugas equipado con una barra guiacables (cable arch) provista de rodillos engomados de giro libre. Está terminantemente prohibido jalar el cable con la cuchilla metálica directa del bulldozer o enganchar cadenas de acero directamente sobre la cubierta del cable.
Prevención y Destorcido de "Cocas" (Corkscrewing): El giro constante de la plataforma superior de la máquina sobre su base circular induce torsión residual acumulada en el cable. Si no se libera periódicamente, esta torsión colapsa el núcleo, provocando que los conductores de fase se empujen entre sí y perforen la cubierta exterior. Se debe tender el cable en línea recta una vez por mes para liberar el estrés torsional acumulado.
Protección de Cruces de Vía con Rieles y Bermas: En los caminos donde transitan camiones fuera de carretera o pipas de agua pesadas, el cable de dragalina debe alojarse en puentes aéreos pórtico de cables o en trincheras excavadas con lecho de arena y cubiertas con planchas de acero estructural reforzadas conforme a protección de cables en cruces de caminos de acarreo minero.

Monitoreo de Continuidad y Reparación Certificada

Al energizar equipos a 15 kV o 25 kV con potencias de cortocircuito superiores a 25 kA en la subestación móvil, la seguridad de la vida humana y la maquinaria depende del lazo de tierra. El cable incorpora dos conductores de tierra simétricos divididos y un conductor piloto de tierra (Ground Check) conectado a relevadores de disparo ultrarrápido conforme a la NOM-023-STPS-2012 (sitio externo).

Cuando el cable sufre una herida profunda en la cubierta por caída de roca, debe retirarse de inmediato para vulcanizado en caliente bajo presión hidráulica. Los empalmes en frío con cinta adhesiva representan un riesgo mortal a 15 kV y están terminantemente prohibidos por la regulación mexicana, debiendo seguir las directrices de reparación y vulcanizado de cables mineros de arrastre.

Precaución

Atención a la Capacidad de Interrupción de Subestaciones Móviles

En cables de arrastre de más de 1,500 metros para dragalinas, la impedancia del cable reduce la corriente de falla monofásica a tierra al final del tramo. Debe calibrarse meticulosamente la sensibilidad del relevador de falla a tierra (ANSI 50G/51G) en la subestación móvil para garantizar el despeje de la falla incluso con resistencia de contacto elevada en roca seca.

Para el diseño, cálculo de caída de tensión y suministro de cables de arrastre extrapesados para dragalinas y excavadoras de tajo abierto SHD-GC de 15 kV y 25 kV con núcleo de aramida en México, contacte al equipo de ingeniería especializada de TEBAOFLEX a través de contacto para asesoría en cables para gran minería.
