Reparación y Vulcanizado de Cables Mineros según NOM y MSHA

En la minería mecanizada mexicana, los cables de arrastre son la arteria vital de la producción pero también los componentes más expuestos a traumatismos severos: desprendimiento de roca viva desde los respaldos, atropellamiento accidental por llantas de scoops LHD, atrapamiento en poleas o cizallamiento con cantos afilados en tajos. Cuando un cable de 2 kV o 15 kV sufre un corte o desgarro en su cubierta, la decisión entre una reparación precaria en campo o un proceso de vulcanizado en caliente certificado determina la frontera entre la continuidad operativa y un incendio subterráneo.

Tanto la norma federal mexicana NOM-023-STPS-2012 (sitio externo) como el código de seguridad minera internacional MSHA 30 CFR § 75.604 (sitio externo) regulan de forma estricta los métodos autorizados para reparar conductores de arrastre en maquinaria móvil. Una reparación mal ejecutada no solo incrementa la resistencia eléctrica y genera puntos calientes, sino que destruye la flexibilidad mecánica necesaria para el rebobinado en tambores de jumbos y scoops.

Esta guía técnica detalla el protocolo de empalme escalonado capa por capa, los parámetros de presión y temperatura para la vulcanización de polietileno clorado (CPE) y etileno-propileno (EPR), y los ensayos obligatorios post-reparación antes de devolver el cable a la línea de fuego.

1. Vulcanizado en Caliente vs. Empalmes en Frío: Análisis Comparativo

En el entorno hostil de una mina, los empalmes en frío con resinas bicomponentes o mangas termocontráctiles comerciales son sumamente vulnerables al agua y a la tracción mecánica. La siguiente tabla contrasta ambas técnicas:

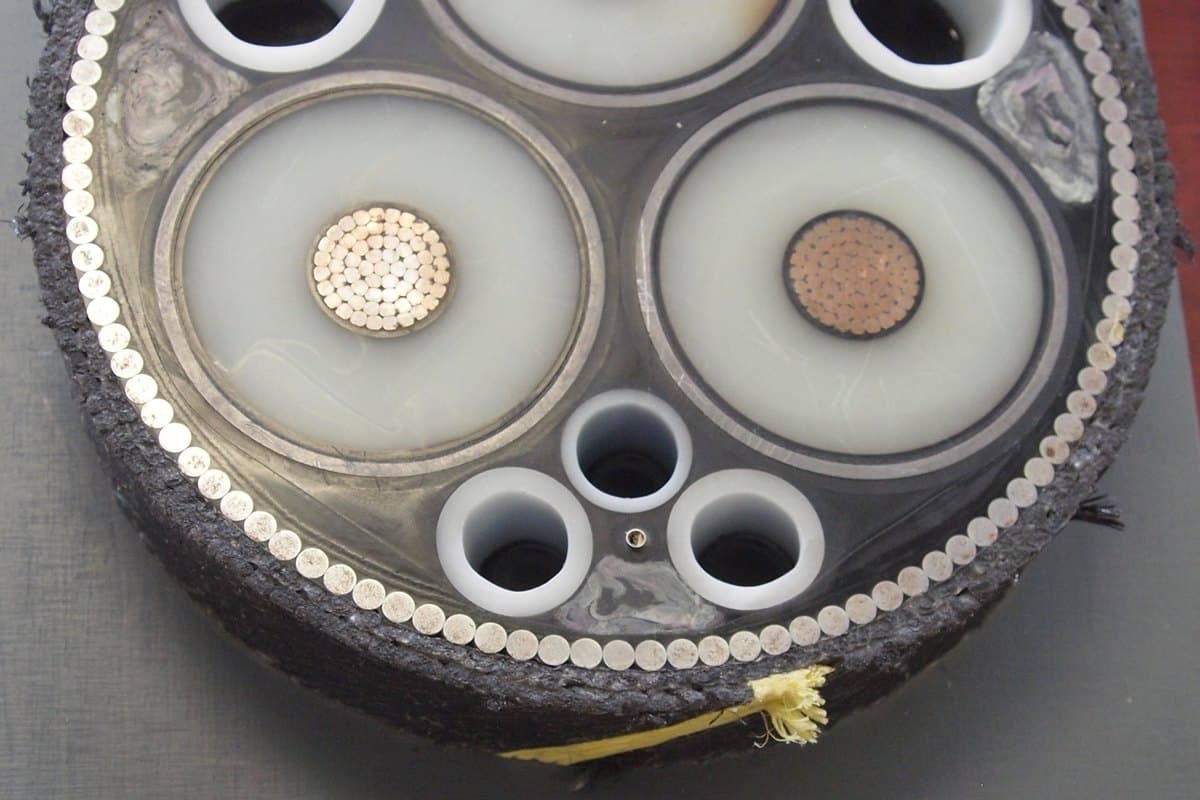

2. Protocolo de Reparación Paso a Paso: Estructura Escalonada

Para que un empalme vulcanizado sea mecánicamente resistente y dieléctricamente seguro, los conductores no deben unirse en un solo plano transversal, sino de manera rigurosamente escalonada a lo largo de 50 a 80 cm de longitud:

1. Paso 1: Desforre y Escalonamiento de Fases (Staggering): Corte los extremos dañados con sierra de corte limpio. Escalone los tres conductores de fase a intervalos de 150 mm entre sí para evitar que los manguitos de unión queden adyacentes, lo cual crearía un punto grueso y rígido incapaz de doblarse en el tambor del enrollador de Scoop LHD.
2. Paso 2: Unión de Conductores por Compresión Hidráulica: Utilice manguitos de cobre estañado de alta conductividad con matriz hexagonal calibrada. En cables con conductor de tierra y piloto Ground Check (como Type G-GC), preserve la longitud exacta de los hilos de tierra para evitar que soporten la tracción mecánica en lugar de las fases.
3. Paso 3: Reconstrucción de la Capa Semiconductora y Aislamiento de EPR: Aplique cinta semiconductora sobre el manguito para suavizar bordes cortantes. Posteriormente, aplique cinta autofundente de EPR de alta rigidez dieléctrica con un traslape del 50%, estirándola al 200% de su ancho original para expulsar burbujas de aire.
4. Paso 4: Continuidad del Blindaje Metálico (Shielding): En cables de media tensión tipo Type SHD-GC, coloque una malla de cobre estañado entrelazada puenteando el blindaje original de cada fase. Esto restablece el confinamiento del campo eléctrico e impide que surjan descargas parciales destructivas en el empalme.
5. Paso 5: Moldeado y Vulcanizado en Prensa Eléctrica: Envuelva el conjunto con cinta de caucho de polietileno clorado (CPE) crudo vulcanizable. Coloque el cable en la prensa vulcanizadora portátil de taller con el juego de matrices correspondiente al diámetro exterior del cable. Aplique una presión hidráulica de 100 a 150 PSI y eleve la temperatura a 150 °C durante 25 a 35 minutos según el espesor de la cubierta.

3. Pruebas Obligatorias Post-Vulcanización en Taller

Ningún cable vulcanizado debe regresar al frente de trabajo sin haber superado tres pruebas de control de calidad documentadas en su bitácora de taller:

1. Prueba de Continuidad y Resistencia de Tierra: Verifique que la resistencia óhmica entre los conductores de tierra y el conector del extremo opuesto no exceda los valores de tabla de la norma NOM-001 (típicamente < 0.2 ohmios por cada 100 metros).
2. Prueba de Resistencia de Aislamiento (Megóhmetro): Aplique 1,000 V CC en cables de 600 V/2 kV o 2,500 V CC en cables de 5 kV a 15 kV durante 1 minuto. El valor de resistencia de aislamiento a 20 °C debe ser superior a 100 Megaohmios.
3. Prueba de Rigidez Dieléctrica VLF o Hipot en Taller: Someta el cable a una tensión de prueba VLF a 0.1 Hz equivalente a 2.0 U₀ durante 15 minutos según IEEE 400.2 (sitio externo). Si el parche vulcanizado no presenta perforaciones ni sobrecalentamiento, se emite el certificado de liberación.

4. Criterios de Descarte Económico y TCO

Desde el punto de vista del Costo Total de Propiedad (TCO) en cables mineros, reparar un cable indefinidamente es un error financiero grave. A partir del cuarto o quinto vulcanizado en un mismo tramo de 300 metros, la rigidez acumulada por los parches eleva la tasa de paros en los jumbos y multiplica el riesgo de fallas no programadas.

Las minas líderes en México establecen como política el reemplazo total del cable cuando los costos acumulados de vulcanizado superan el 40% del valor de un conductor nuevo, o cuando el conductor piloto Ground Check ha sufrido más de dos rupturas internas.

En TEBAOFLEX ofrecemos kits de vulcanizado en caliente con compuestos de CPE y EPR originales certificados por MSHA, así como servicios de auditoría y suministro de cables de uso rudo tipo Type G-GC y Type SHD-GC de máxima durabilidad. Explore nuestro catálogo de cables para minería subterránea y tajo o consulte con nuestros asesores de taller eléctrico para recibir manuales de empalme certificados.
